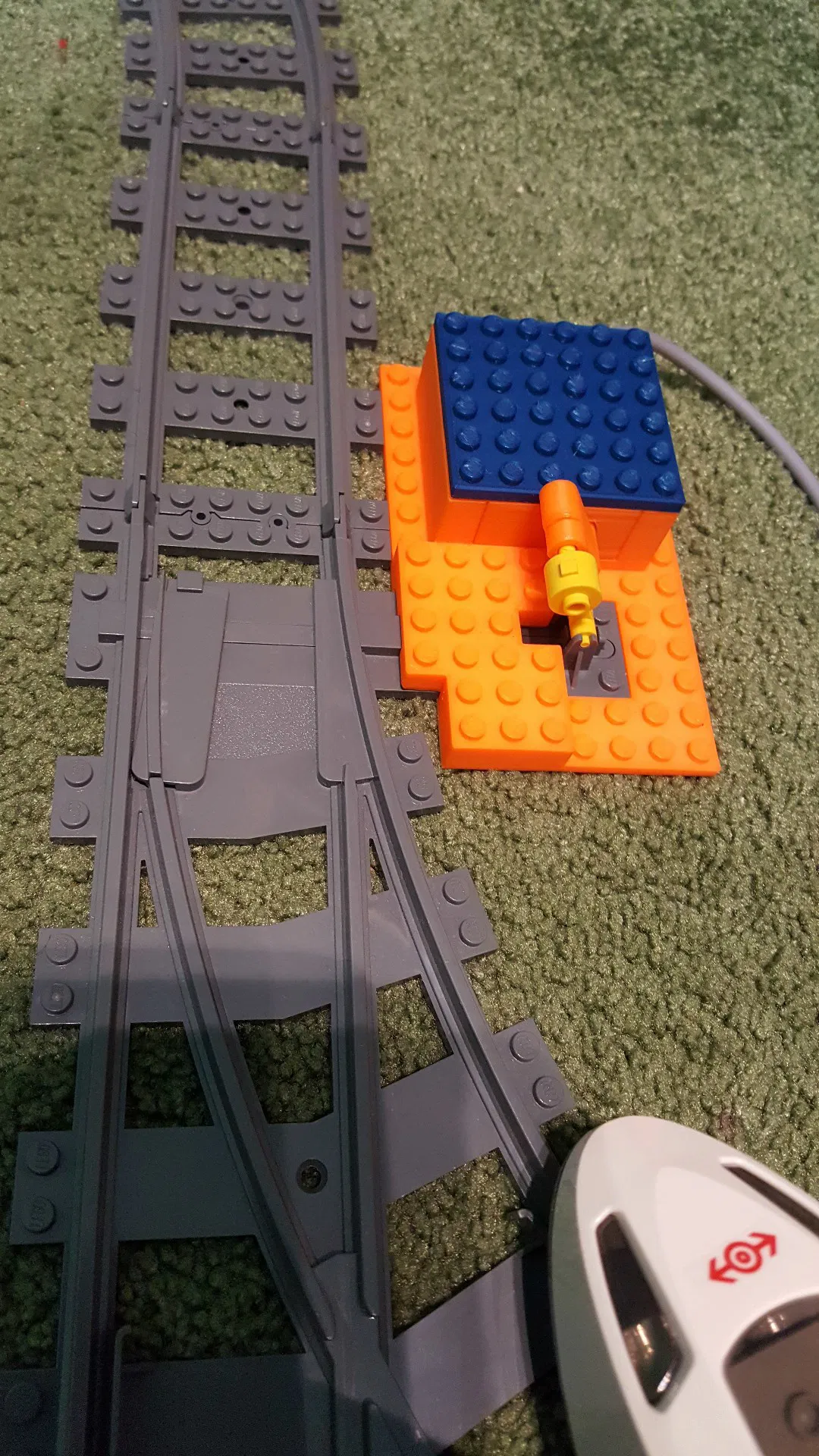

Gá Servo Cho Đường Rẽ Lego Train Switch (Lego Train Switch Servo Mount)

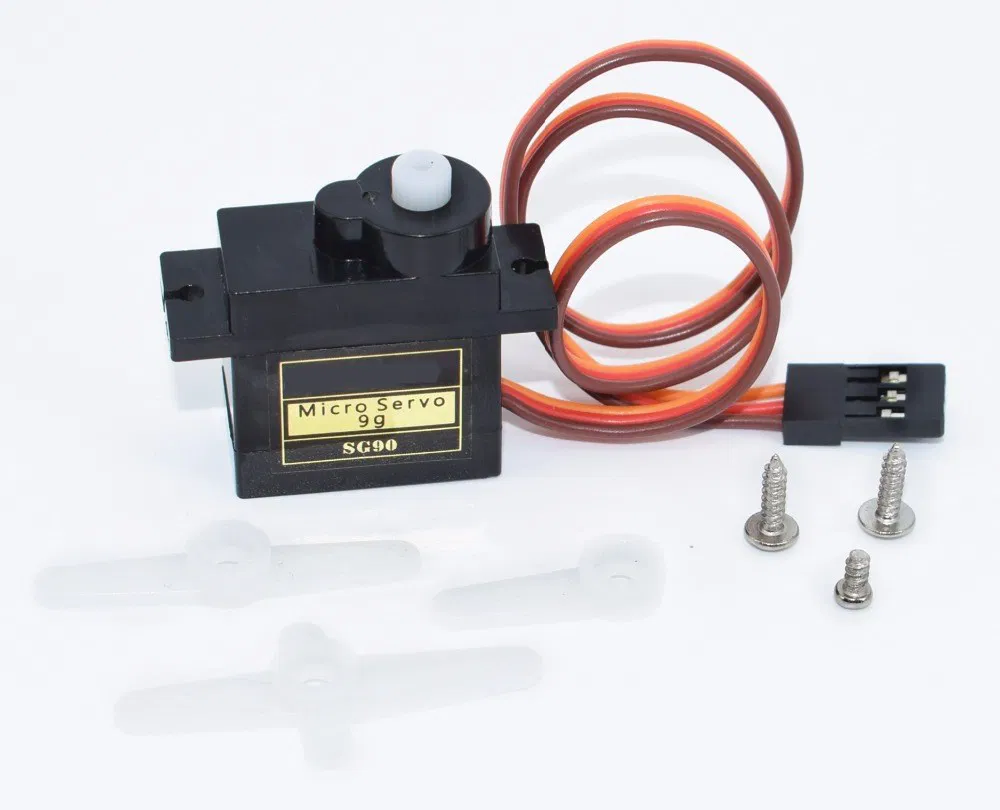

Một phiên bản khác của Servo Mount cho Lego Train Switch. Mấy bản đơn giản khác thì mình thấy không hợp lắm. Tất cả các phần đều in được, bạn chỉ cần SG90 9g micro servo kèm một con vít nhỏ (thường có sẵn theo servo) và dĩ nhiên là phần ray chuyển hướng (switch track) Lego chính hãng.

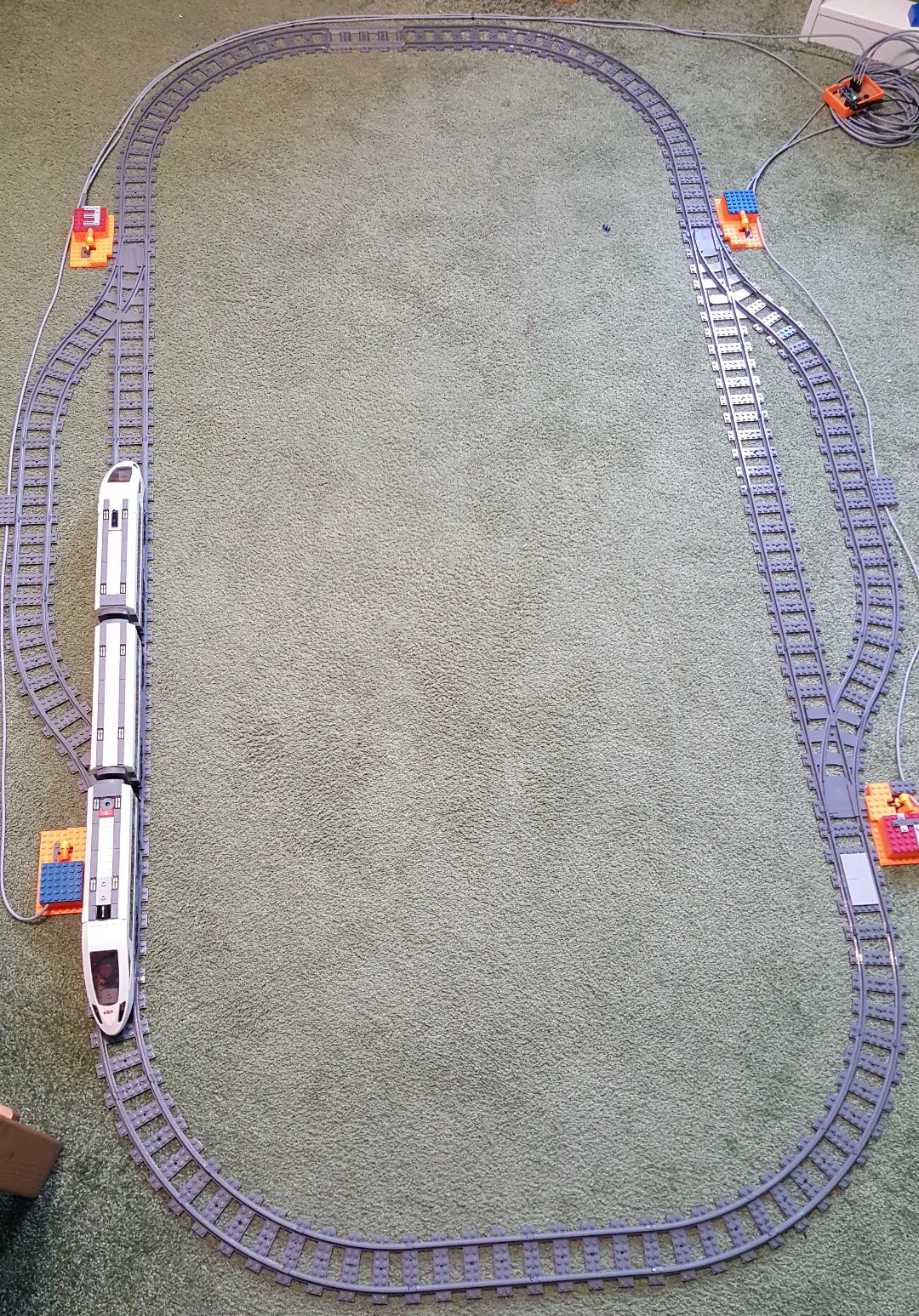

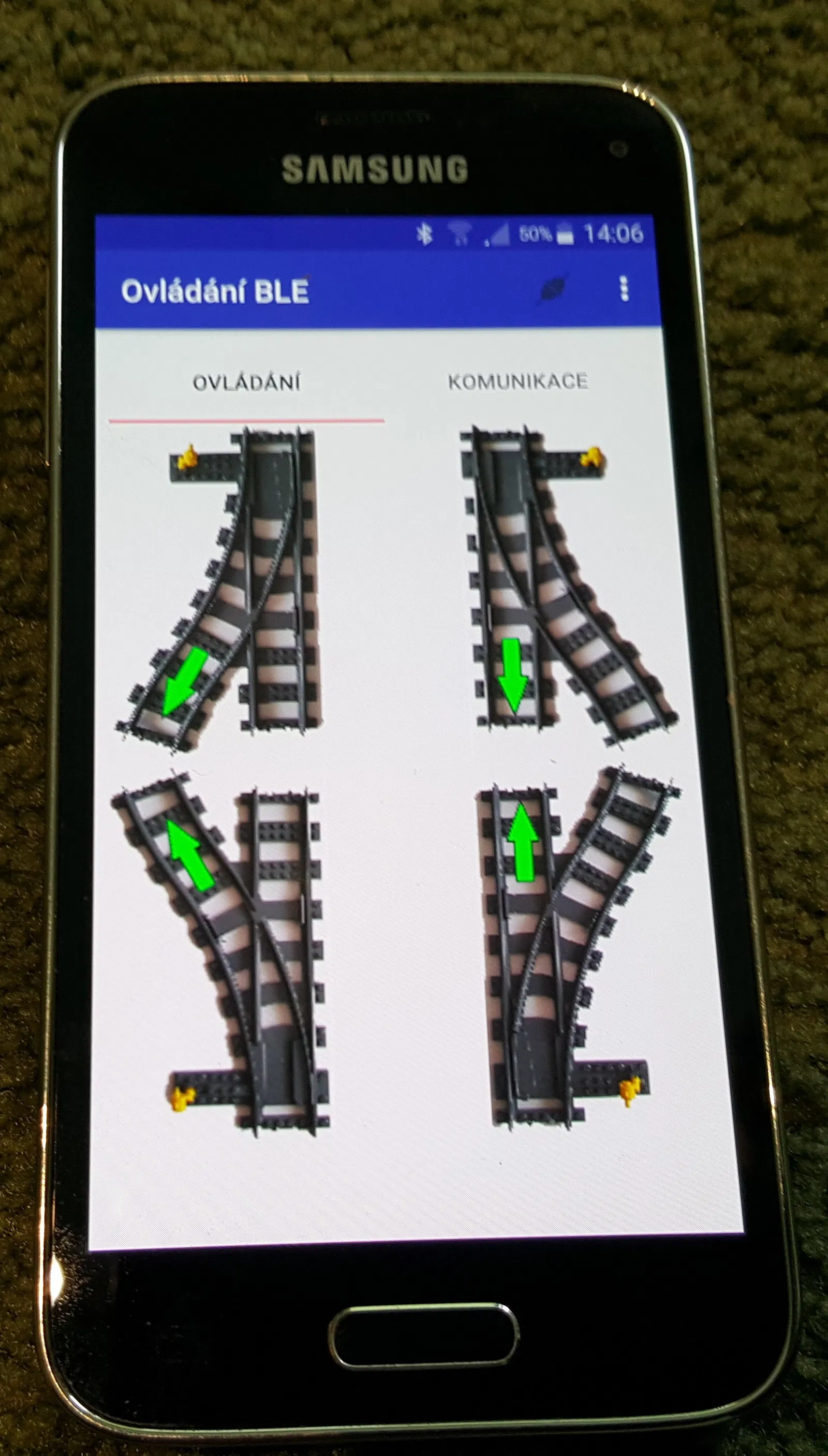

Mình điều khiển cái này bằng Arduino. Vì muốn vọc thêm chút, Arduino có thể điều khiển cùng lúc 4 switch thông qua infra red reciever (dùng remote điều khiển Lego zin) hoặc bằng ứng dụng Android qua Bluetooth 4.0 (BLE).
Nếu ai muốn thử, mình có thể cung cấp source code Arduino và ứng dụng Android.

Hướng dẫn in

Danh mục: Construction Toys Print Settings

Hãng máy in: Prusa

Máy in: i3 MK2S

Rafts: Không

Supports: Có

Độ phân giải: 0.2

Infill: 20%

Ghi chú:

In bằng PLA. ABS cũng in được, nhưng nên cân nhắc tăng scale lên 1–2% vì co rút.

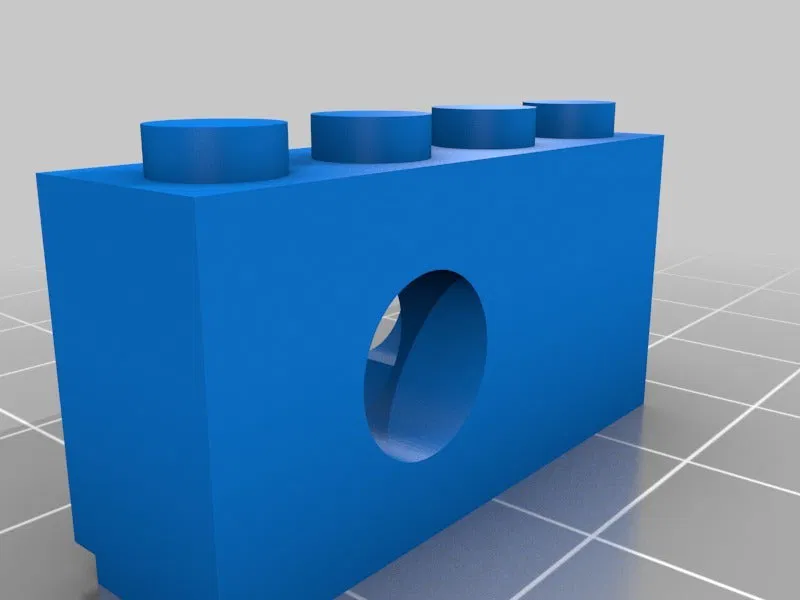

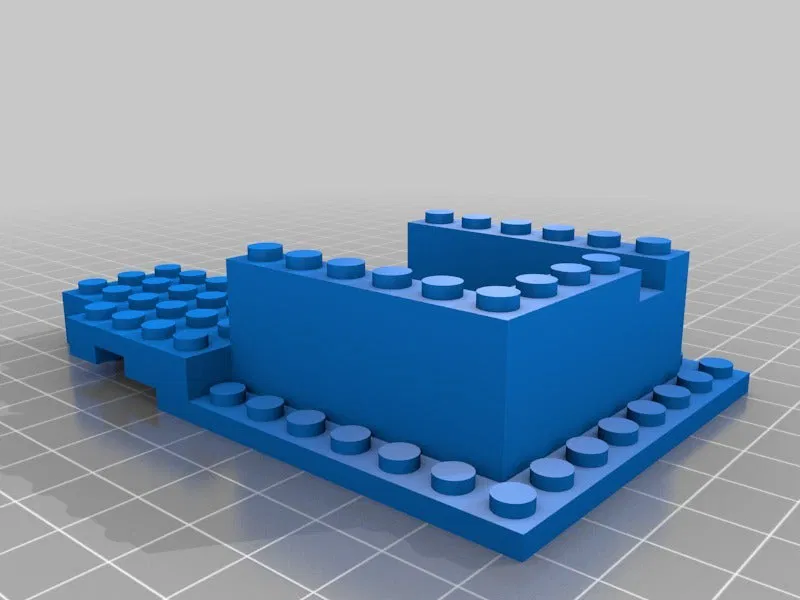

LƯU Ý: Lego Train có 2 phiên bản phần switch: loại trái và loại phải. Bộ file này chỉ khớp với 1 loại. Để in cho loại còn lại, chỉ cần mirror theo chiều ngang hai file switch_servo_block.stl và switch_body.stl trong Slic3r.
