Lego Mario - Quần Thay Thế Super DUPER

Một đêm khuya, mình lỡ giẫm trúng và làm bể đau điếng cái quần Lego Mario của con, do nó bị bỏ lăn lóc dưới sàn. Bỏ qua chuyện phòng nó đáng lẽ phải gọn gàng, mình vẫn bị gắn mác “phụ huynh tệ nhất quả đất”.

May mà cảm hứng tới kịp, thay vì đi mua một bộ thay thế cho có, mình quyết định nâng cấp luôn cho Mario và làm ra quần Super DUPER Mario. Tại sao chỉ thay cái cũ khi mình có thể upgrade luôn cho xịn hơn!

Khỏi nói, danh hiệu của mình cũng được nâng cấp lên thành “phụ huynh xịn nhất quả đất”. Xem video để thấy quần hoạt động thực tế nha:

Giờ vô chi tiết nè…

In 3D (Printing):

Tất cả đều có thể in với layer height 0.1mm và nozzle 0.4mm. Để chắc chắn, pins nên để 50% infill, còn phần quần thì 15% infill là được. Với phần quần, mình dùng supports ở chế độ everywhere với setting “snug” và thấy rất ổn. Support không quá nhiều nhưng với bản in này thì đành chịu thôi, bắt buộc phải có.

Mình có kèm vài file 3mf để canh hướng (orient) sẵn cho từng part, thêm support đúng chỗ, và có cả colour change cho giày của Mario và phần “Icon” của pins Style 1.

Về vật liệu thì mình dùng PLA, nhưng PETG cũng in được.

Độ fit rất quan trọng nên tuỳ máy in của bạn có thể cần tweak nhẹ model.

Có một cái nub rất nhỏ ở mép ngoài của các “cửa sổ” trên quần để tăng độ khít. Nếu pins bị lỏng, các spring contacts trên thân Lego Mario có thể đẩy pin bật ra lại. Cũng không phải thảm hoạ gì vì lúc chơi thì bạn đang cầm Mario mà, nên nếu chưa fit chuẩn ngay lần đầu thì chỉ cần giữ pin tại chỗ là xong.

Cơ chế hoạt động:

Lego Mario về cơ bản dùng hệ thống công tắc kiểu binary, các loại “quần” khác nhau sẽ kích hoạt thông qua pins.

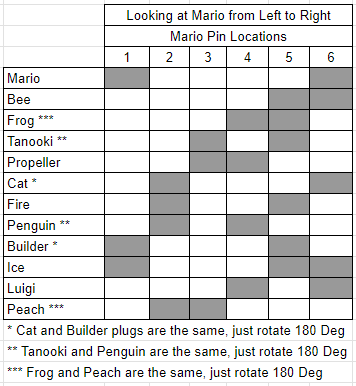

Dưới đây là sơ đồ hiện tại của các tổ hợp đang có (theo những gì mình biết):

Vì vậy, “pins” của mình được mã hoá để kích hoạt các công tắc tương ứng.

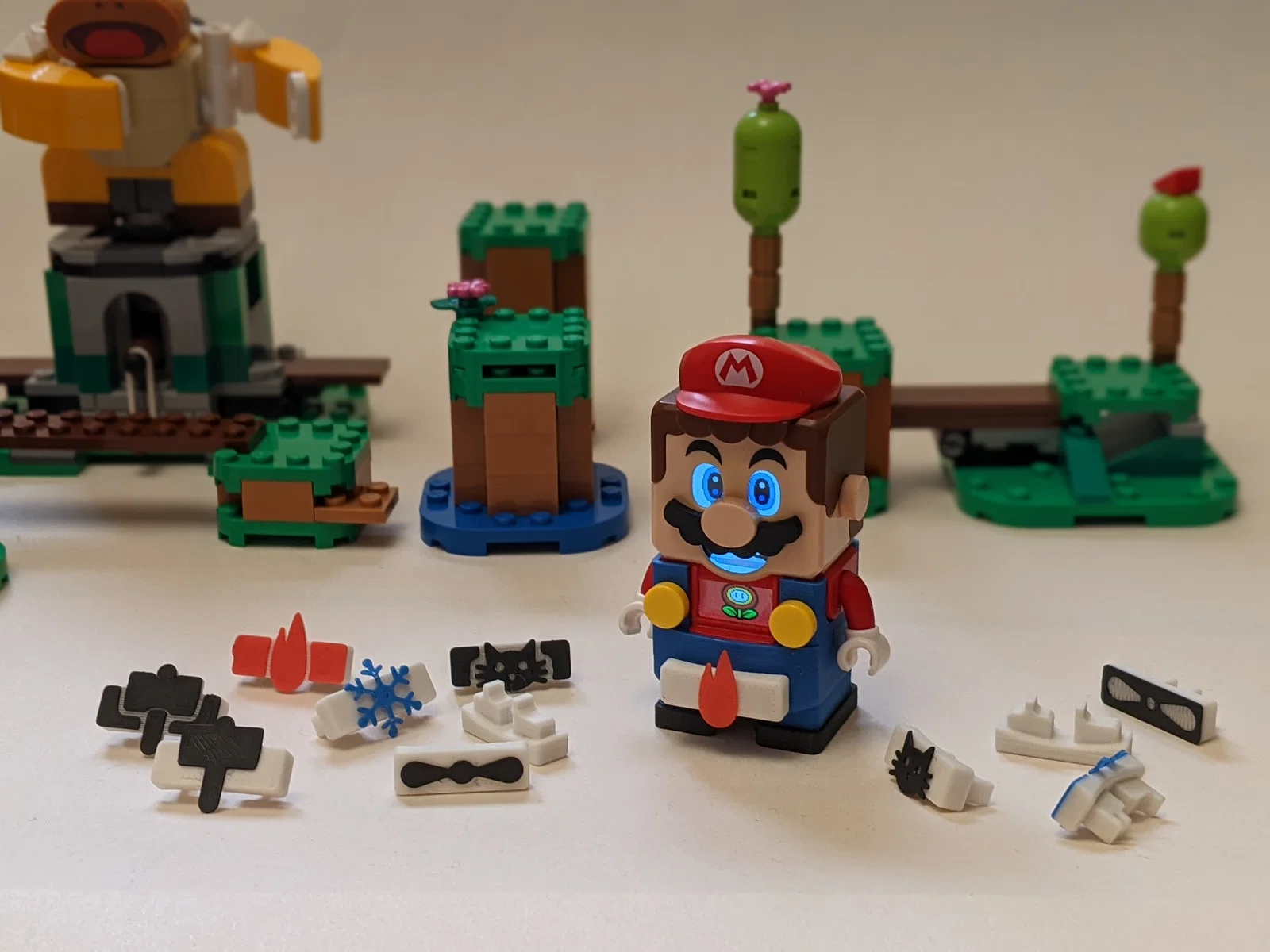

Mình có kèm 2 kiểu pins:

Style 1 là dạng một mảnh, có colour change sau mốc 0.5mm. Cách này giúp bạn in pin bền và dễ.

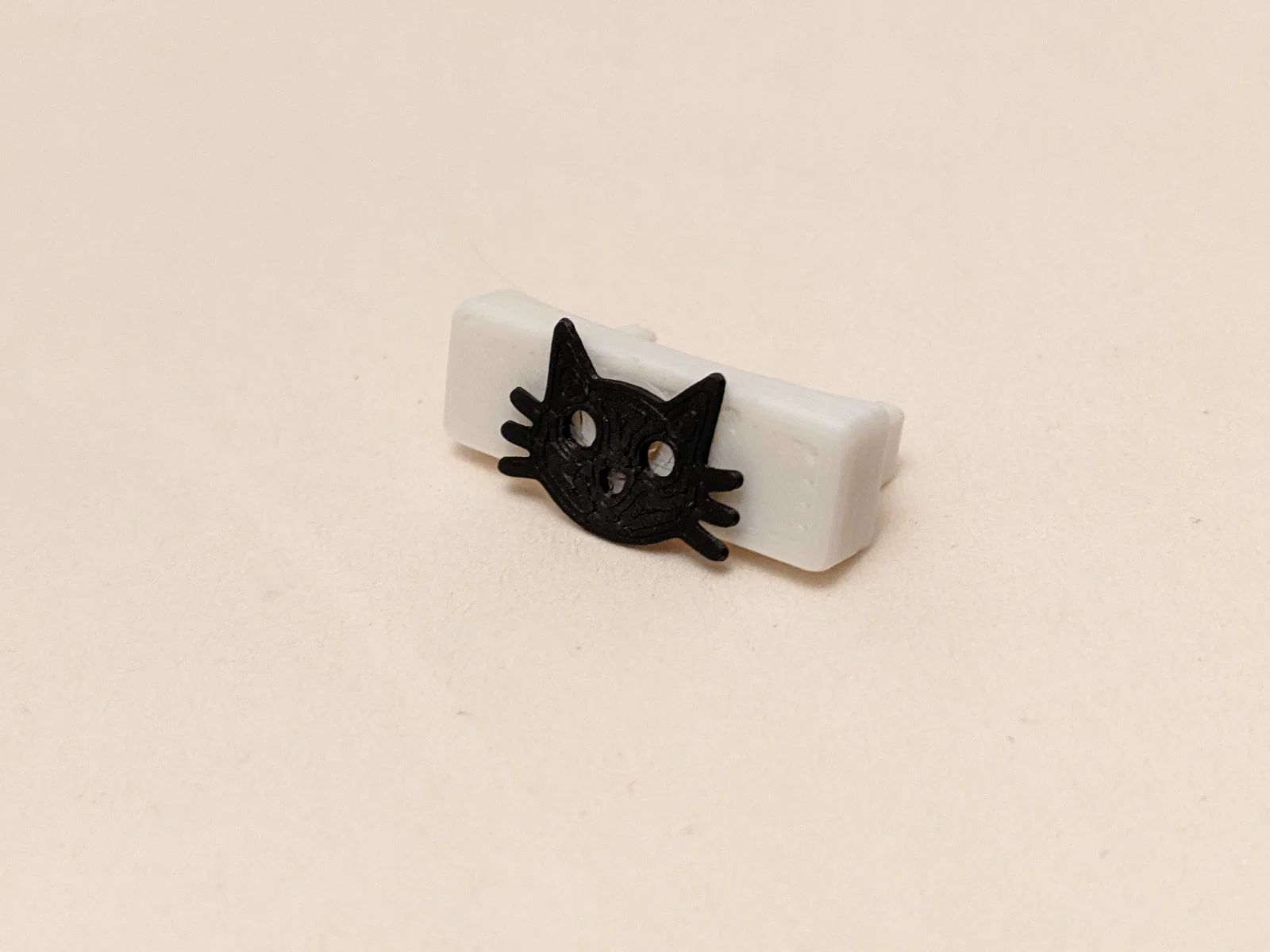

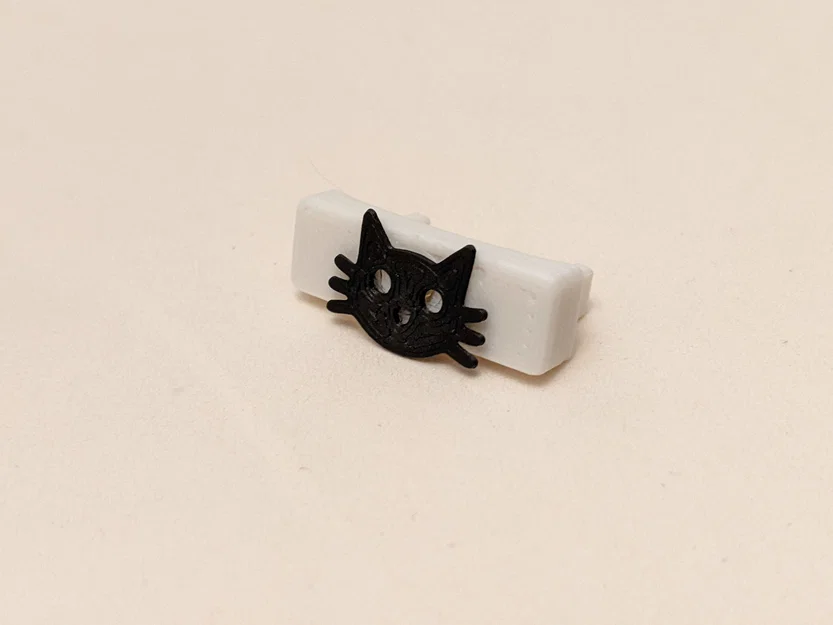

Style 2 là thiết kế 2 mảnh. Phần base plug có lỗ để cắm post của nút icon vào. Nhờ vậy icon power-up nhìn nổi bật hơn. Đây là kiểu slip fit và thiết kế để dán keo lại. NHƯ ĐÃ NÓI Ở TRÊN, hướng (orientation) của pins rất quan trọng. Ví dụ, base block của pin Cat và Builder là giống nhau, chỉ khác nhau ở chỗ lật 180 độ. Vậy nên nhớ kiểm tra để base pin block đúng hướng so với icon.

Mình có cung cấp file cho tất cả Style 2 pin blocks; tuy nhiên mình mới chỉ thiết kế Icons cho Bee, Propeller, Cat, Fire, Builder và Ice. Mình vẫn đang làm các icon còn lại nên nhớ theo dõi cập nhật sau, hoặc… bạn có CAD skills “đỉnh” thì làm remix rồi upload bản xịn cho mọi người luôn!

Ghi chú thêm:

Các nút Lego sẵn có của Mario vẫn snap vào model này được, và phần feet cũng được thiết kế để vẫn gắn lên các Lego boards và mảnh Lego.

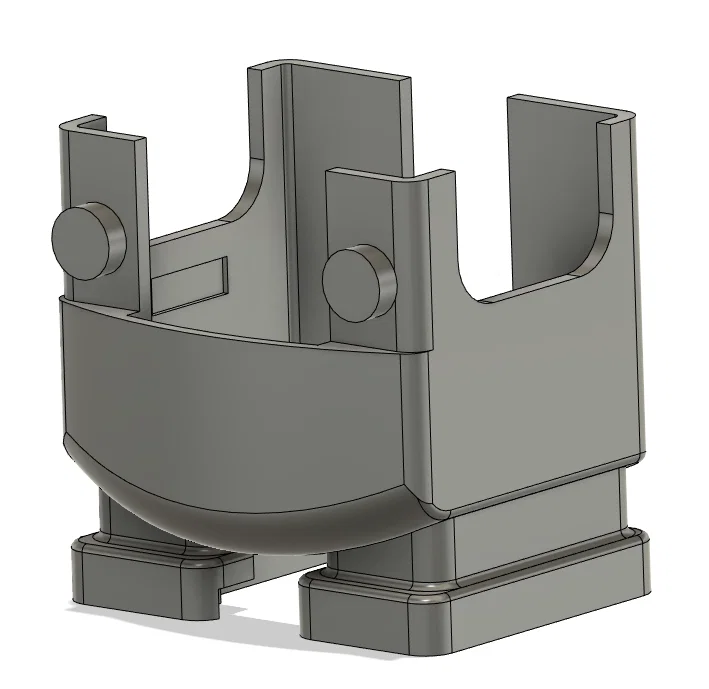

Để phục vụ mục đích contest, mình cũng có kèm cả mẫu quần Lego Mario Basic để thay trực tiếp. Mình thêm vài cái nub nhỏ ở mặt trong để phòng trường hợp ai muốn chỉnh sửa quần rồi biến nó thành một loại quần power-up khác.

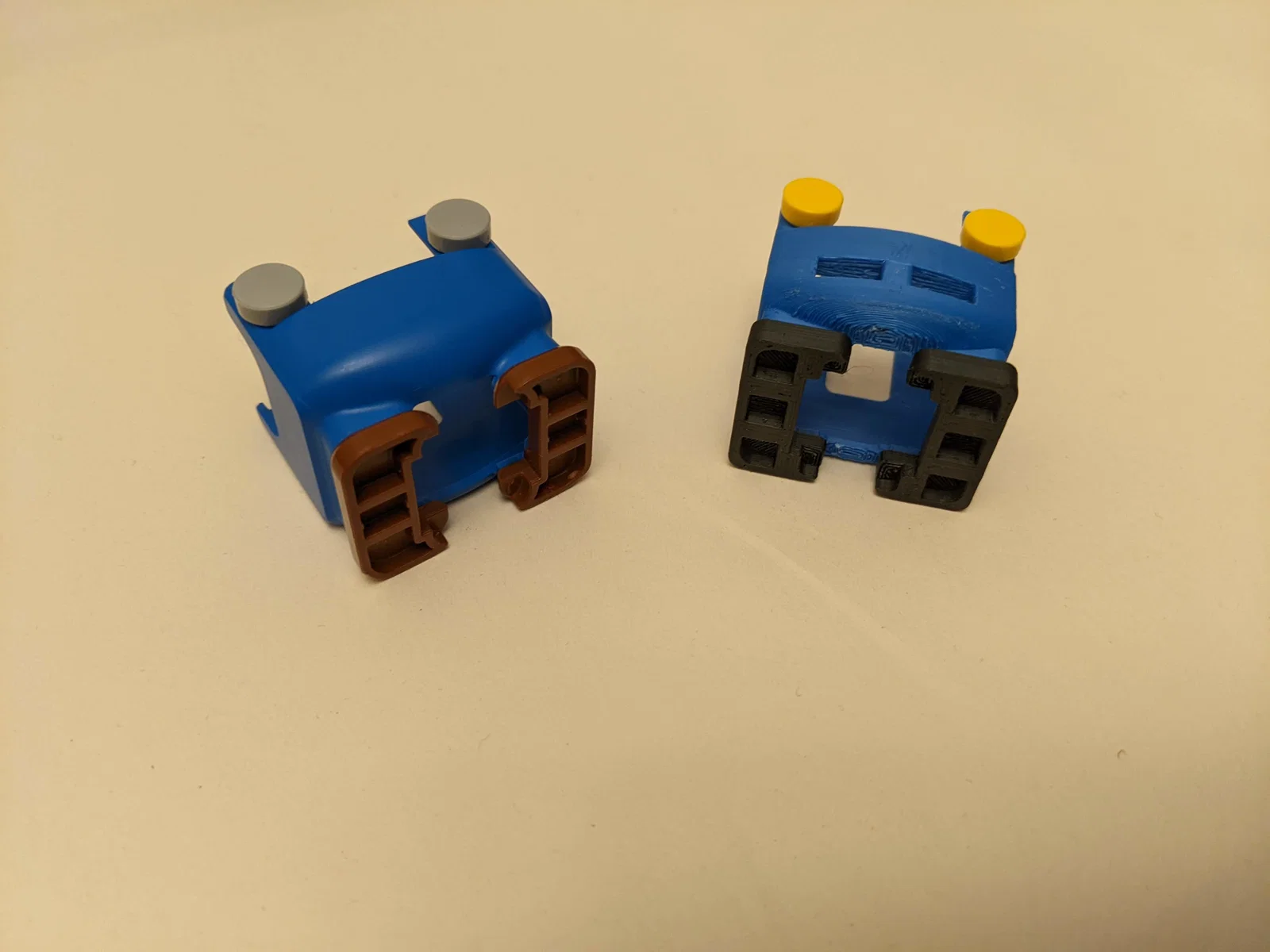

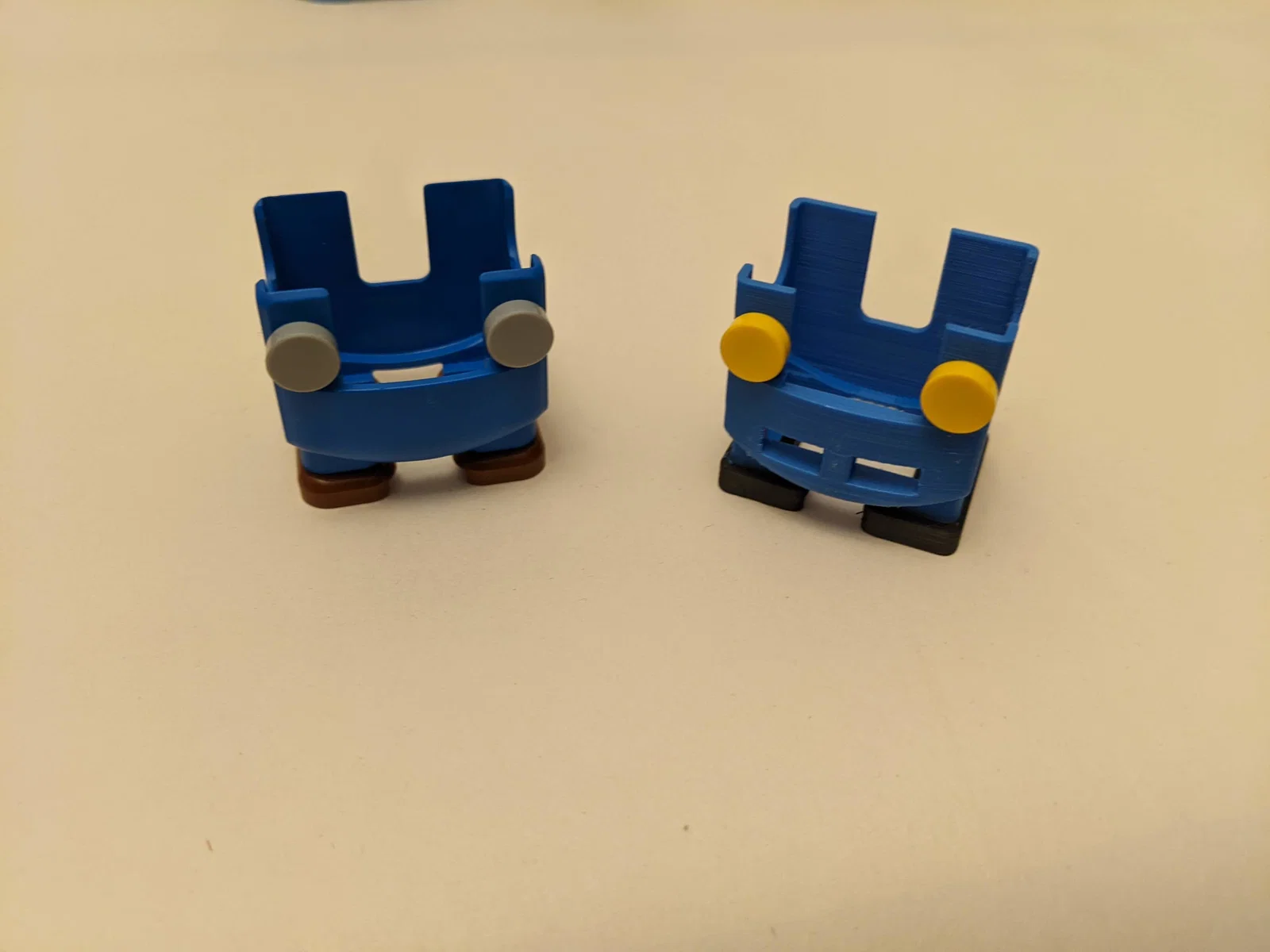

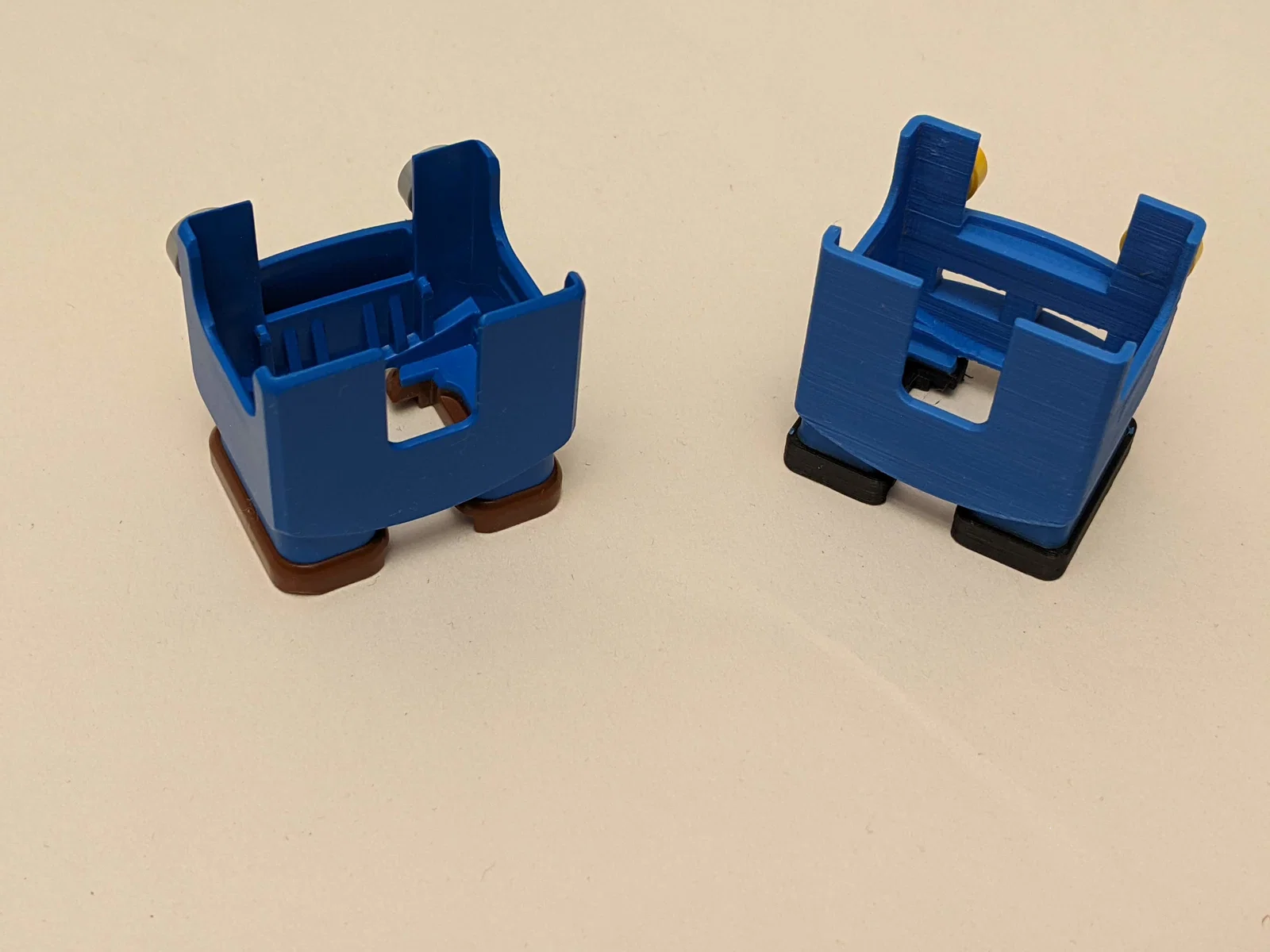

Dưới đây là ảnh so sánh quần của mình (xin lỗi vì mình chỉ in bản DUPER vì lý do quá rõ ràng!) với một bộ quần Mario nguyên bản mượn được.
