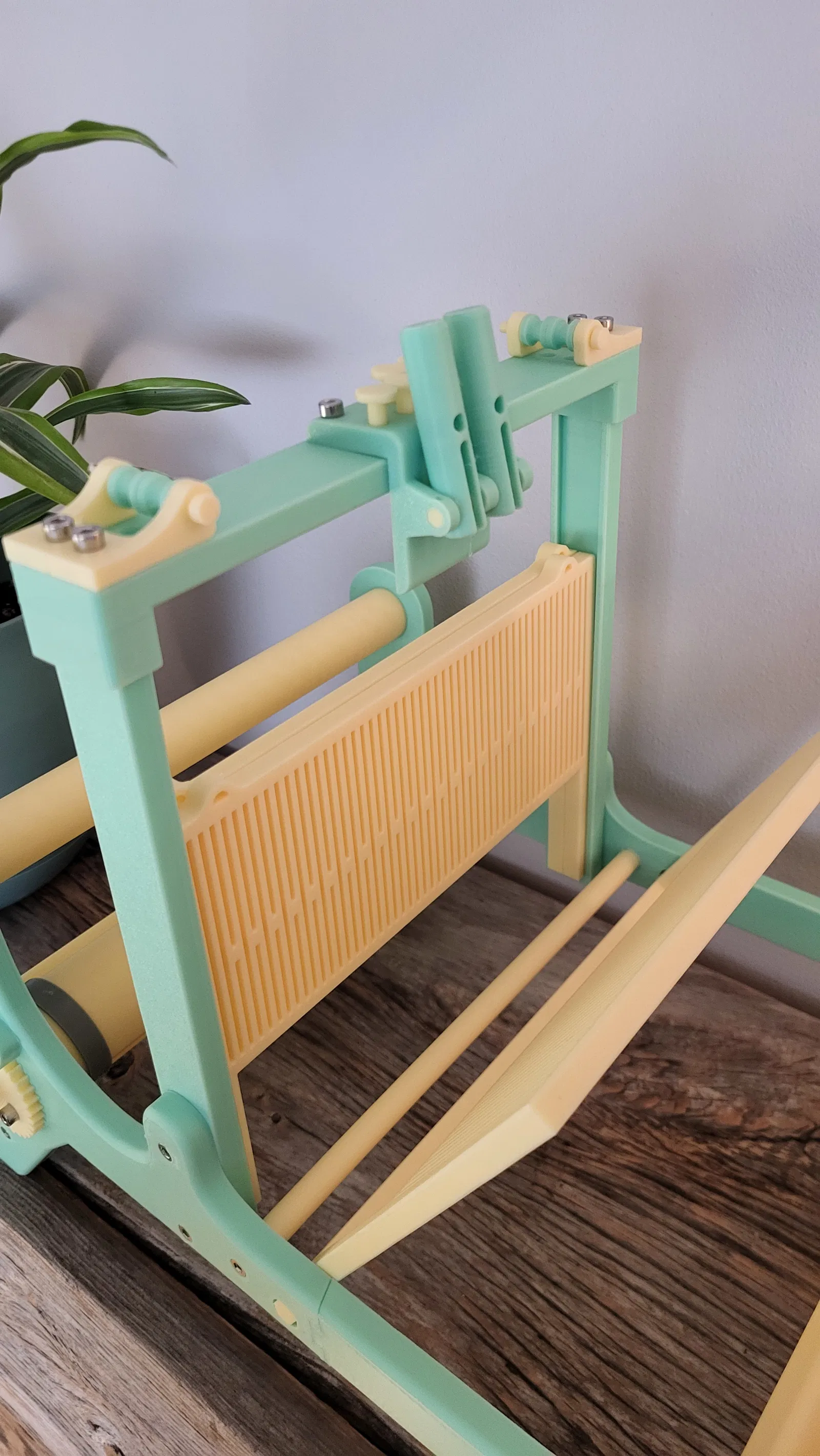

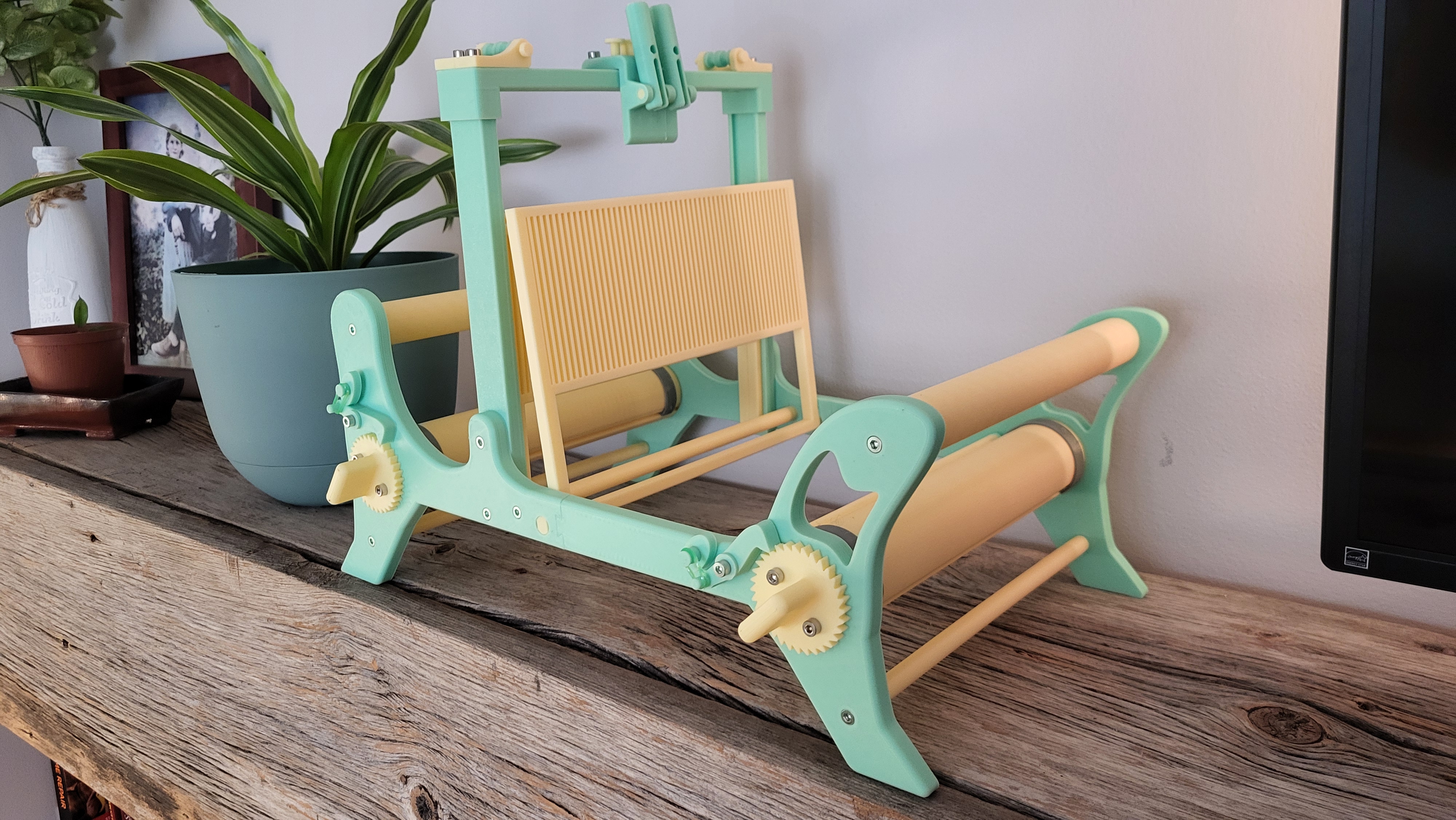

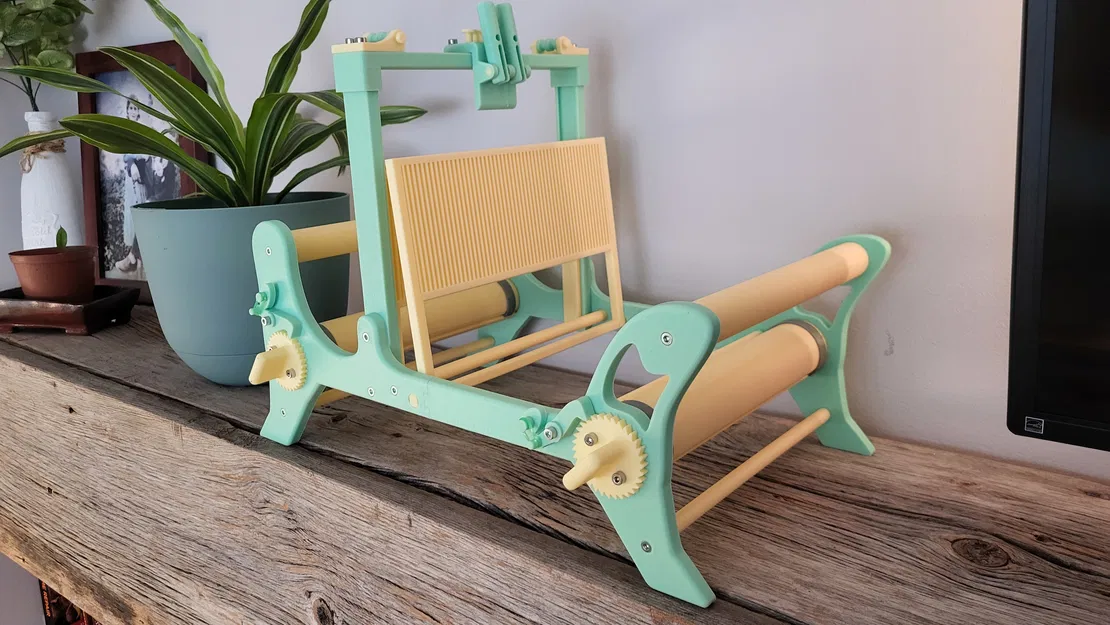

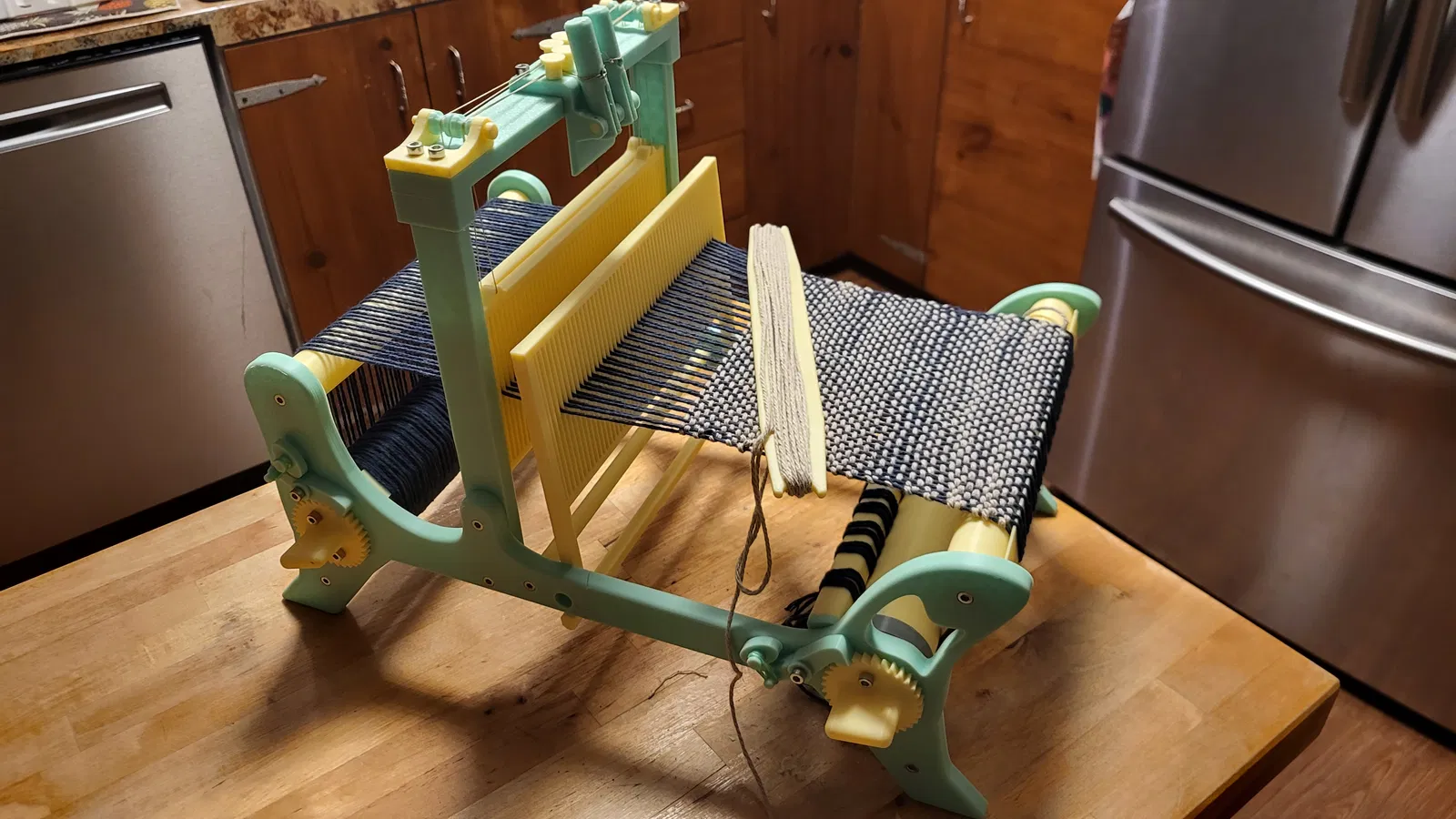

Fall is looming !! The weaving loom – Khung cửi dệt để bàn

ĐỪNG quên vote cho Printables Award 2025 nếu bạn thích mẫu này!!!! Vote miễn phí, mà biết đâu còn trúng máy in nữa đó!!!

Mình tham gia 2 hạng mục với mẫu này, rất mong mọi người ủng hộ, cảm ơn nhiều!!

Mong là nhiều người sẽ chơi vui với cái máy này vì mình làm cũng vui dữ lắm haha

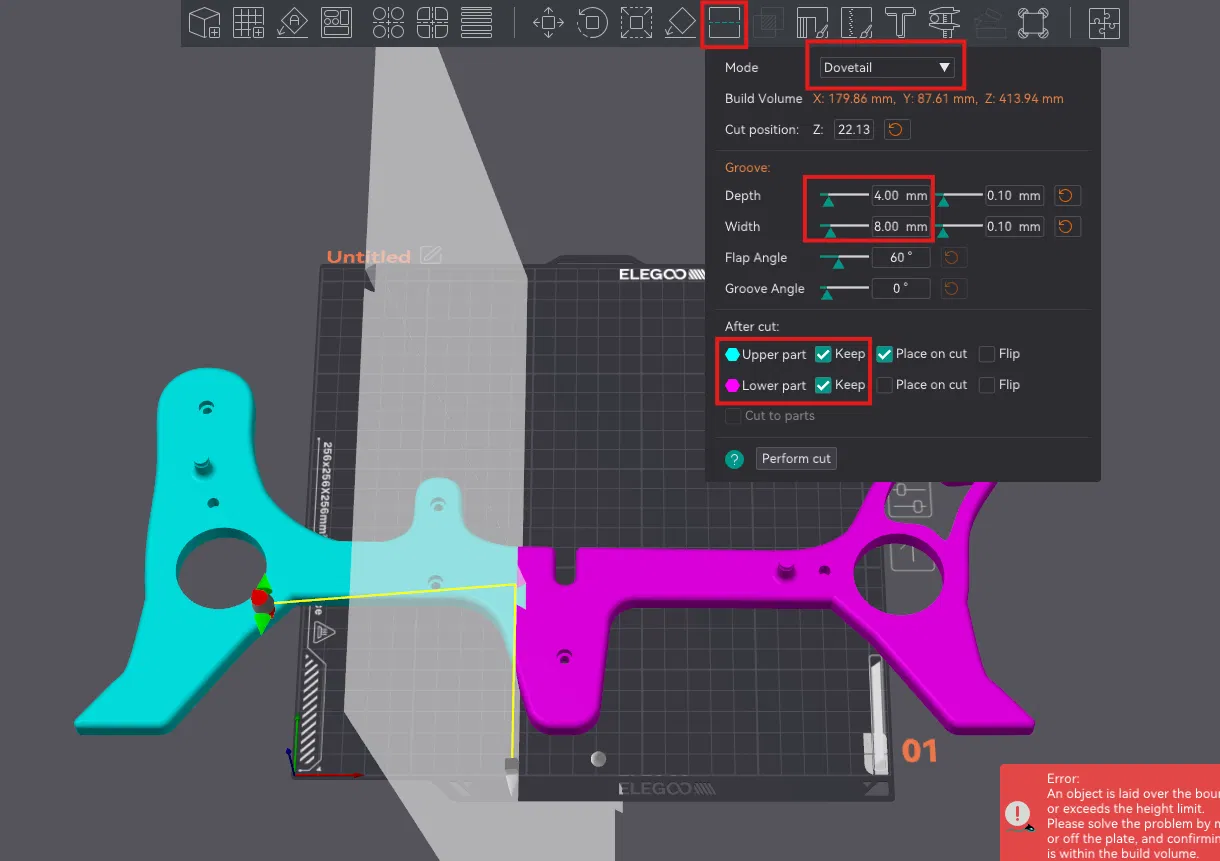

Phần base: nếu bed máy in của bạn không đủ lớn (giống mình) thì mình đã cắt 2 tấm panel bên trong slicer, có dovetail 20 độ. Xem hình.

1. 4 Walls

2. 20% infill

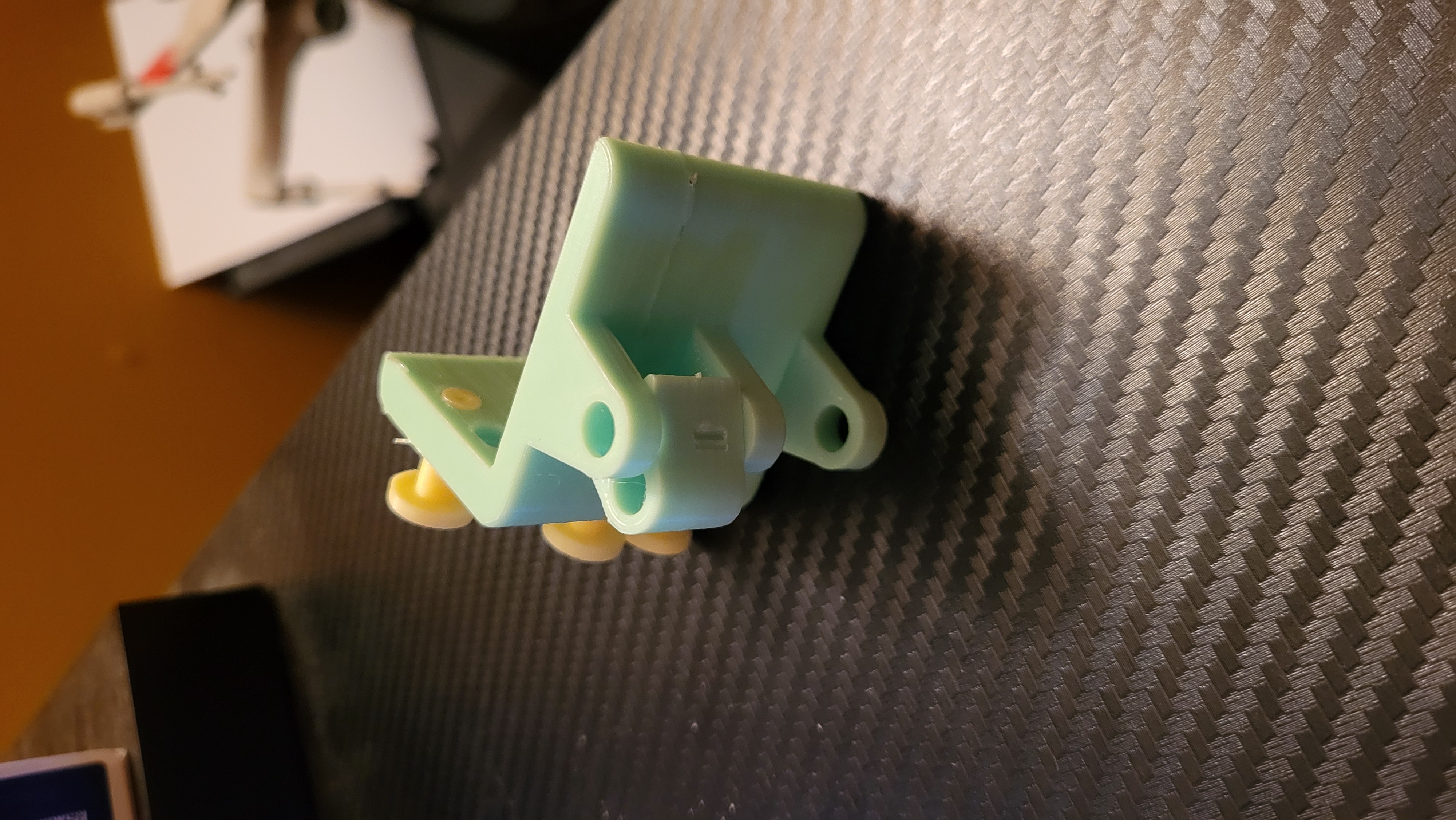

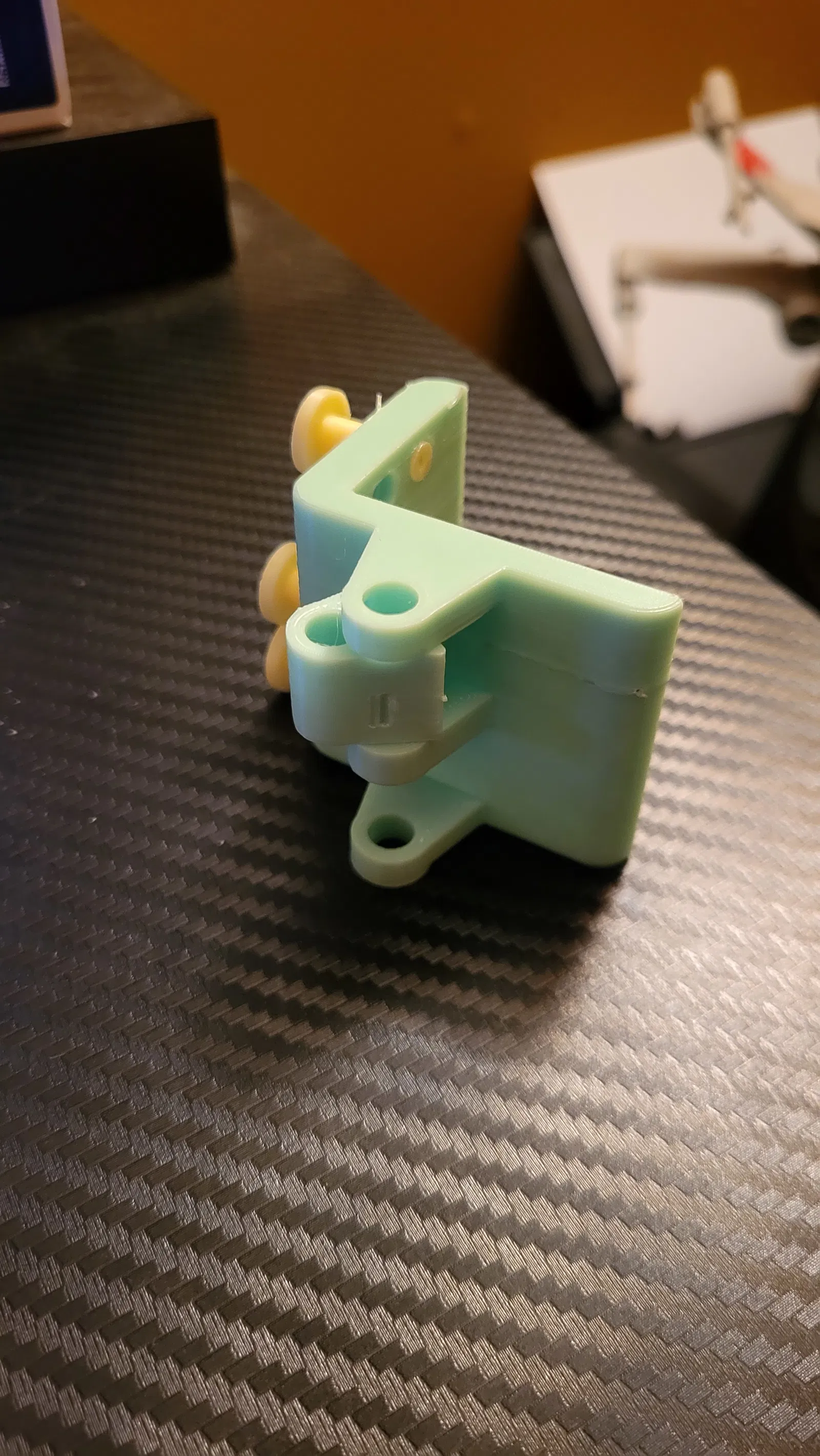

3. Lever Housing cần in nằm nghiêng bên hông kiểu chữ L

4. Big beams có ghi nhãn ở bên hông, in theo đúng mặt được chỉ định

5. Số lượng từng part cần in có ghi trong tiêu đề của mỗi part

6. Cả 2 shaft phải được luồn vào trước khi bắt ốc vào Base

7. Bạn có thể dùng filament hoặc nylon thread để buộc pull bar với các tether

Cần chuẩn bị để hoàn thiện lắp ráp:

1. M4 heated insert tổng 30 cái

2. Bu lông M4 12mm cho base x20

3. Bu lông M4 12mm cho gentry x10

4. 2kg PLA (có dư phòng khi in lỗi)

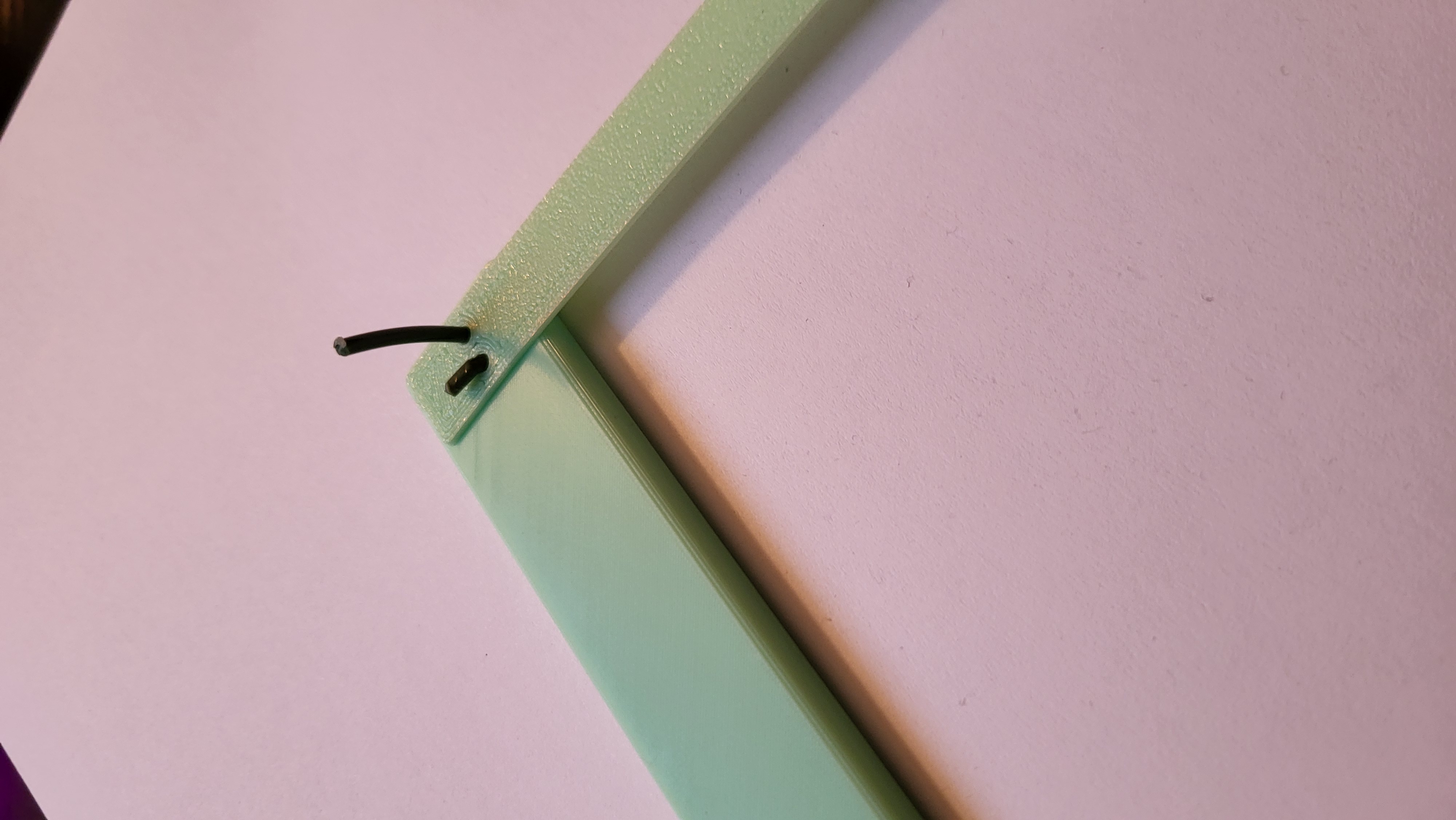

5. Làm chốt giữ (retainer) cho pulley pin: dùng một đoạn ngắn filament PLA hoặc PETG 1.75mm làm cutter pin, rồi bẻ gập 2 đầu để cố định

6. Không cần support!

7. Cần Brim cho pins và beams!

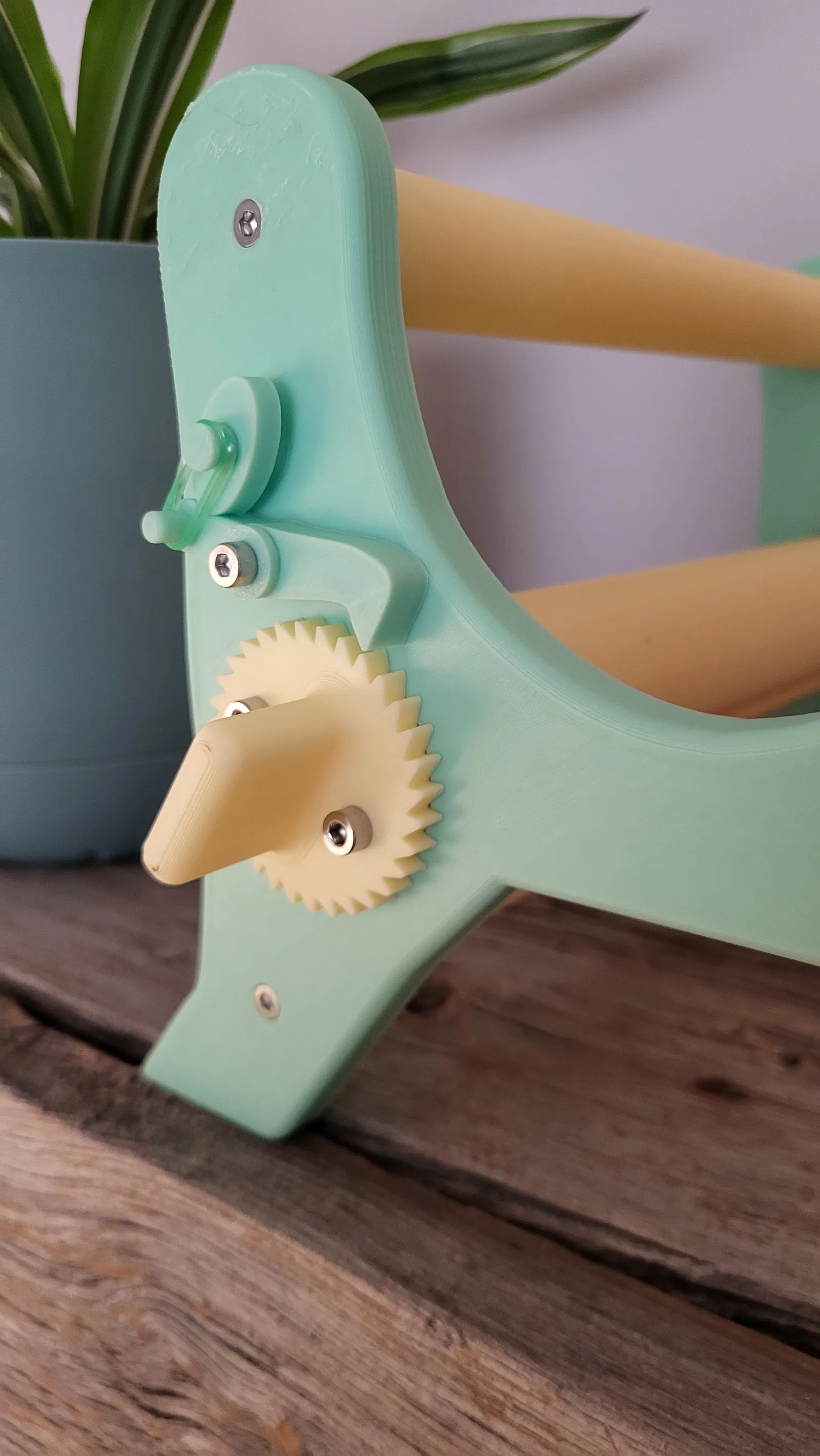

8. Dây thun nhỏ kiểu buộc tóc hoặc loại làm vòng tay x2 cho phần locks

9. Một cây kềm xịn để xử lý support của Lever housing (support fit rất chặt)

10. Một ít nylon hoặc polyester thread cho gantry shafts

Mình thích fit chặt (ai mà không thích), nên có thể bạn sẽ cần chà nhám bớt mép của các part có Brim.

Phần dây: dùng nylon hoặc polyester thread loại to, không dùng dây đàn hồi. Cắt một đoạn dài – gập đôi cho đều, tạo một vòng loop và luồn qua phía sau lỗ của lever rồi vòng qua để khóa lại đúng vị trí. Đẩy 2 sợi dây vào giữa roller pin phía trên, rồi cho mỗi bên 1 sợi. Tiếp theo đi qua pulley rồi đi xuống. Buộc một nút thật chặt vào eye của shaft phía dưới.

CHÚC VUI VẺ VÀ NHỚ GỬI HÌNH CHO MÌNH XIN VỚI!!!

Edit:

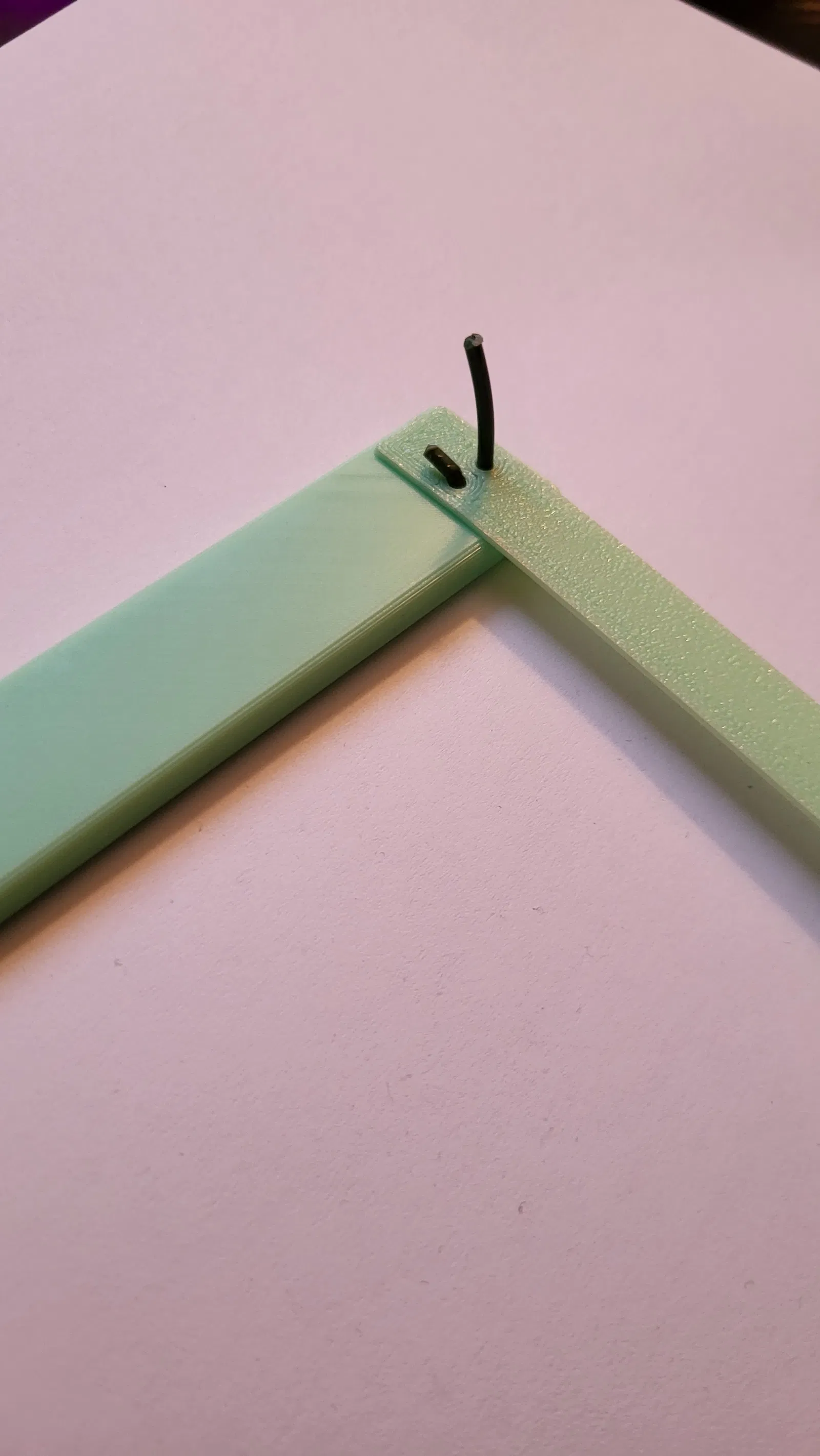

1. Mình đã resize pull bar vì không hiểu sao nó ngắn hơn 20mm, xin lỗi nha, và mình thêm hình cho retainer pin bằng filament

2. Xin lỗi lần nữa: cả 2 shaft + arch + post bị hơi chặt, nên mình đã chỉnh lại (tưởng kiểm hết trước khi đăng rồi, mà chắc mình cũng là người thôi lol)

3. Thêm bản Pre-cut cho các panel (cho máy in nhỏ) – đã test

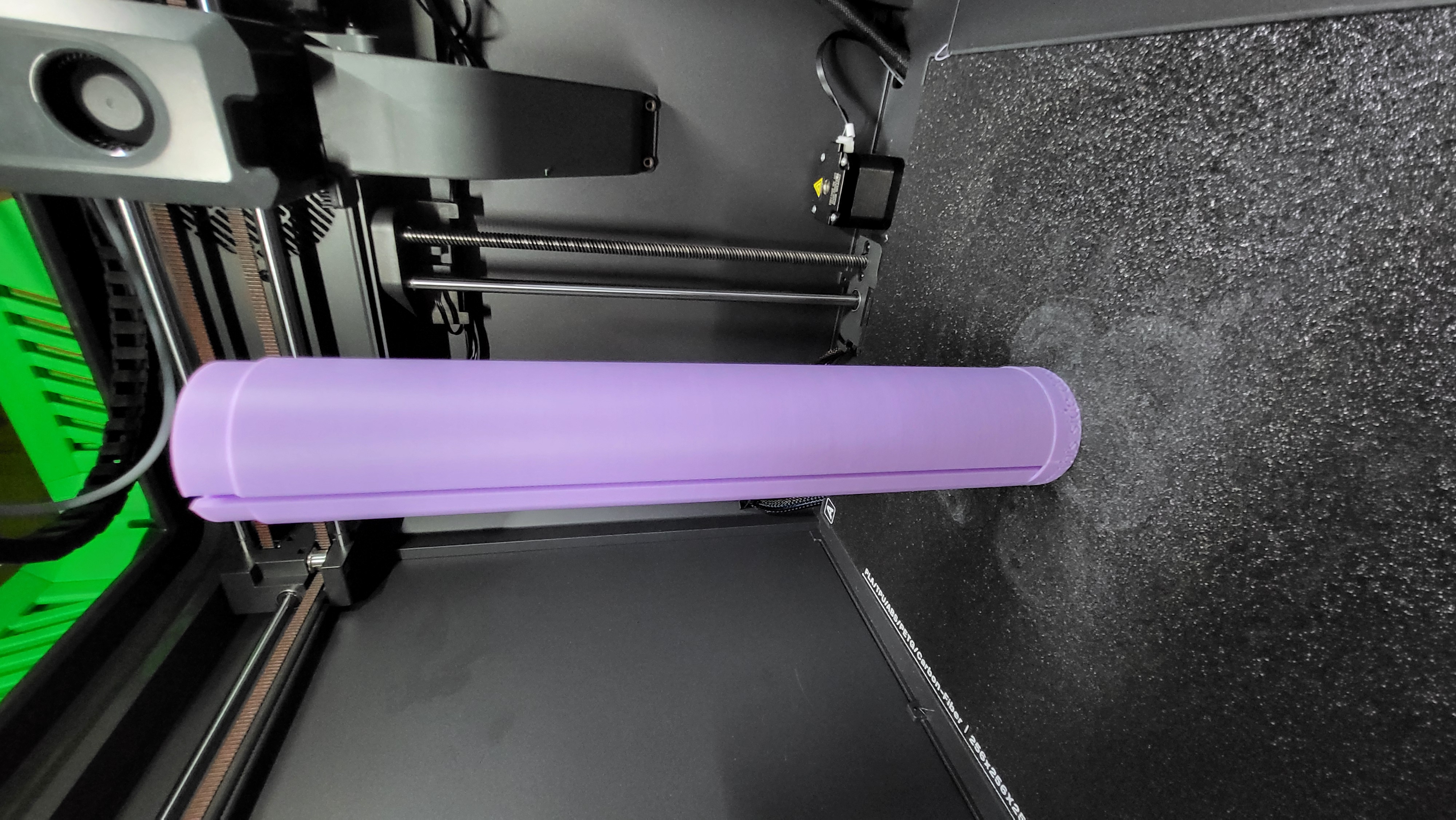

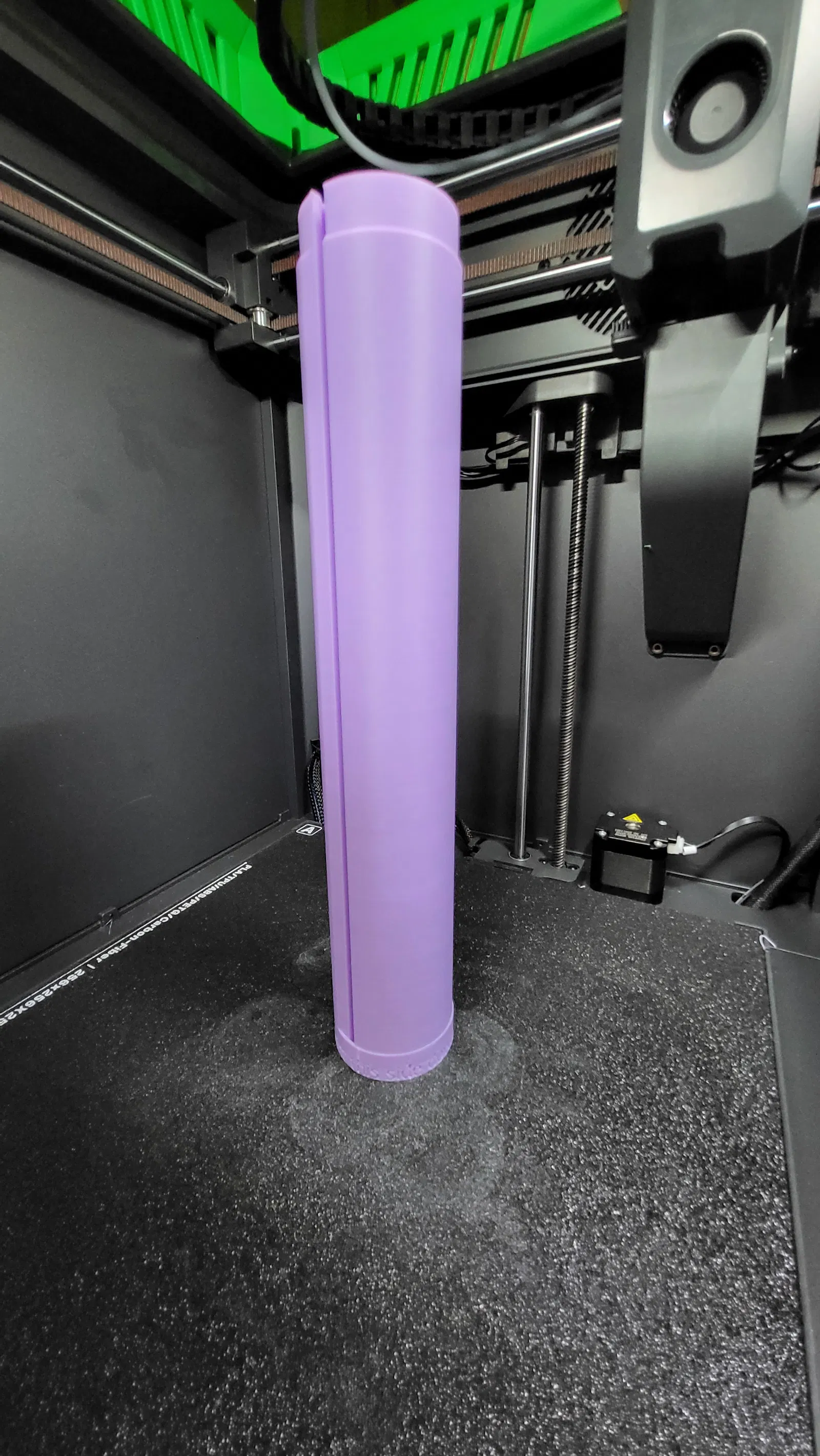

4. Thêm bản Pre-cut cho tất cả cylindrical beams (cho máy in nhỏ) – chưa test, tự chịu rủi ro nha :P

5. Resize beam cap insert

6. Pre-cut beam + Support không làm được trong slicer nên mình làm trong phần mềm

7. Update Post để tăng support cho shafts

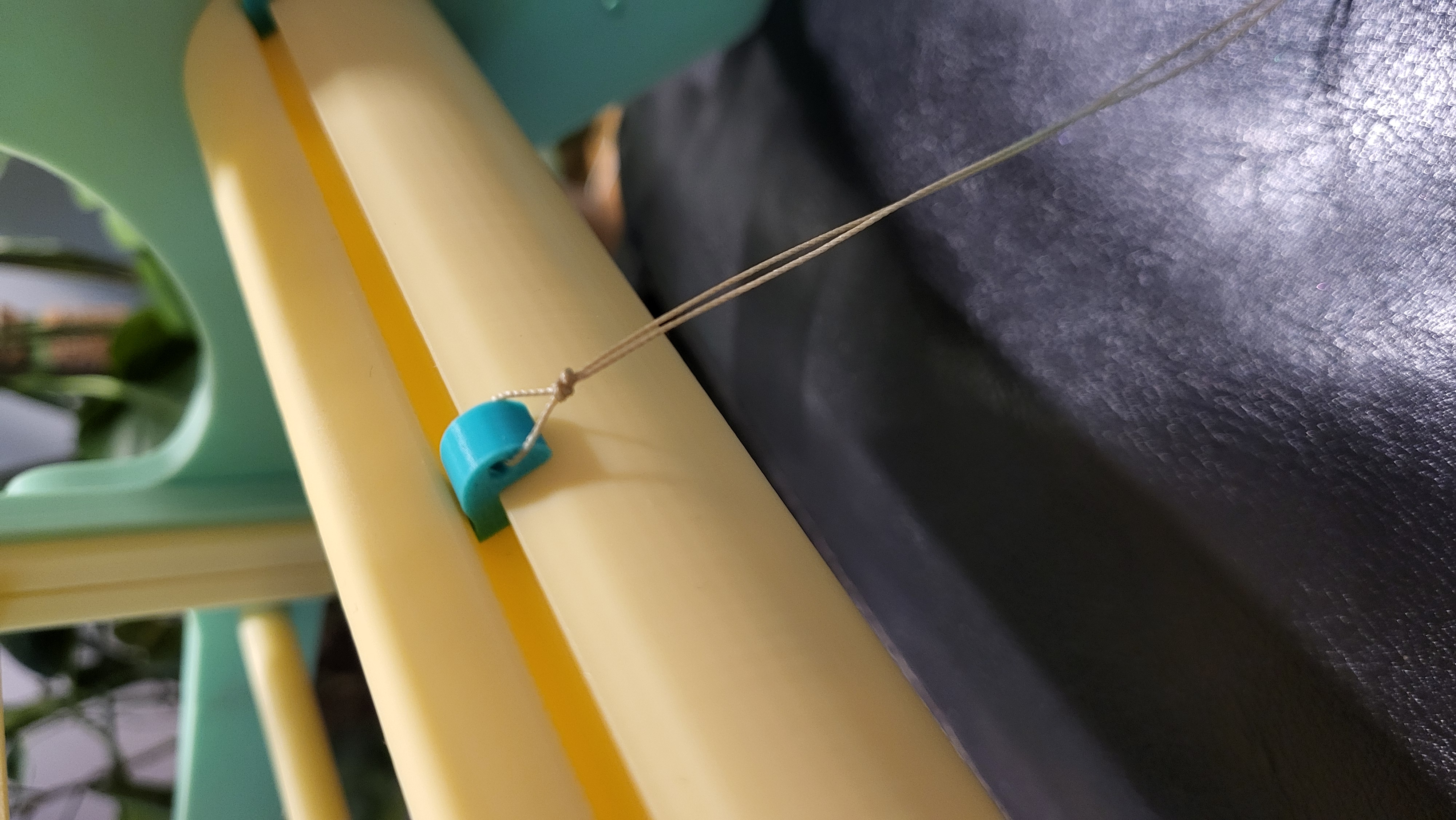

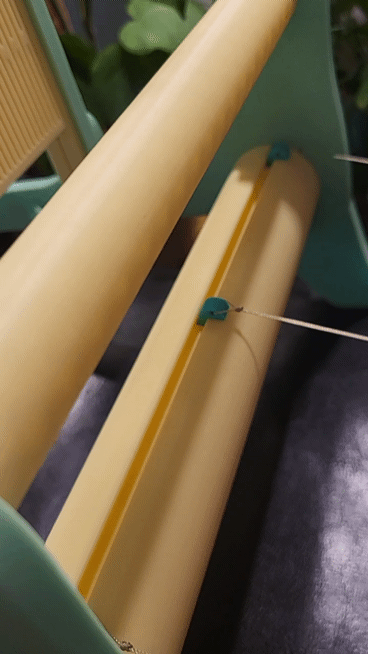

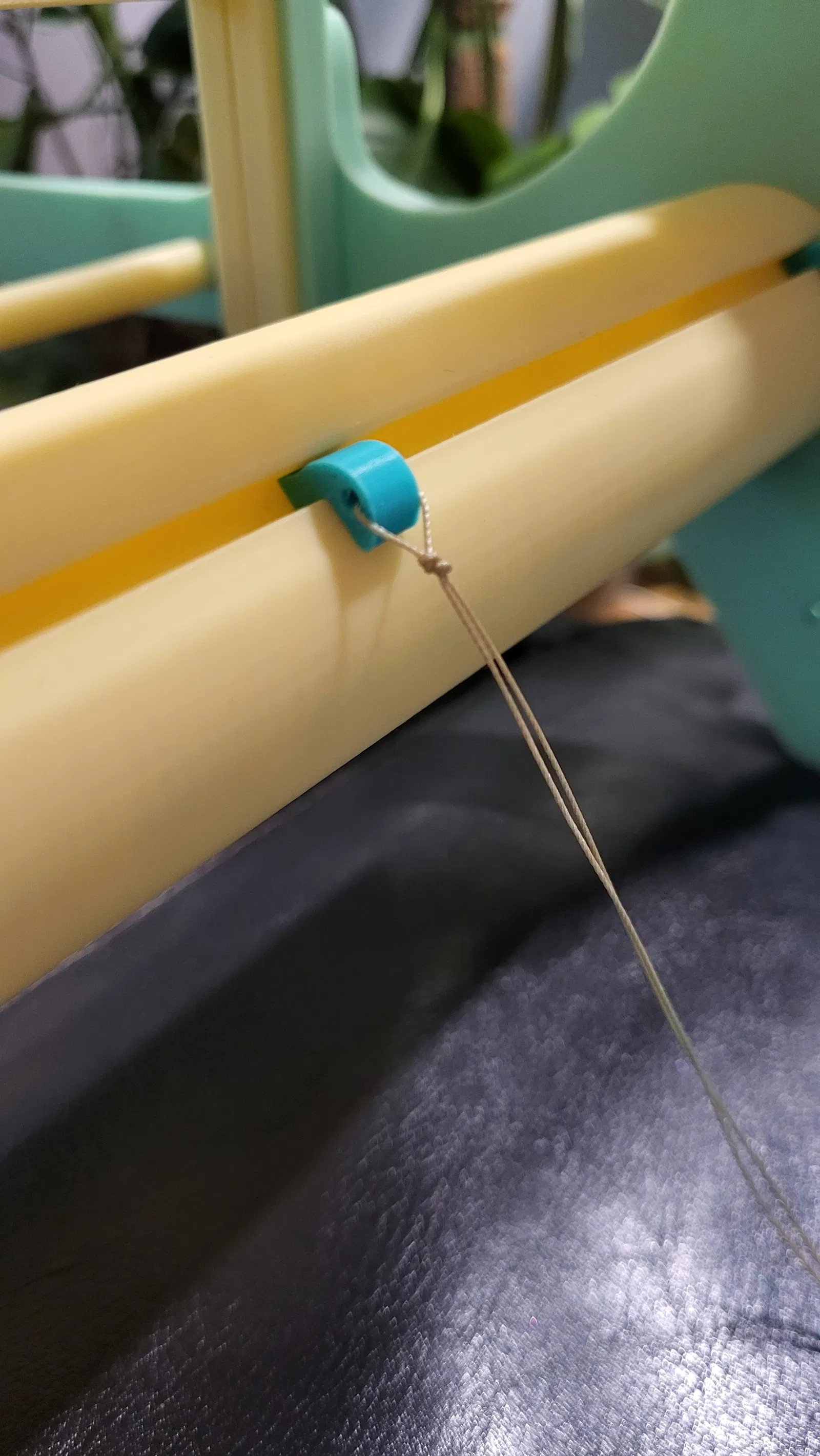

8. Thêm Tether anker để bạn dùng nylon thread nối Beam với pull bar. Bạn có thể in cái nào cũng được, mình chỉ đưa thêm lựa chọn thôi

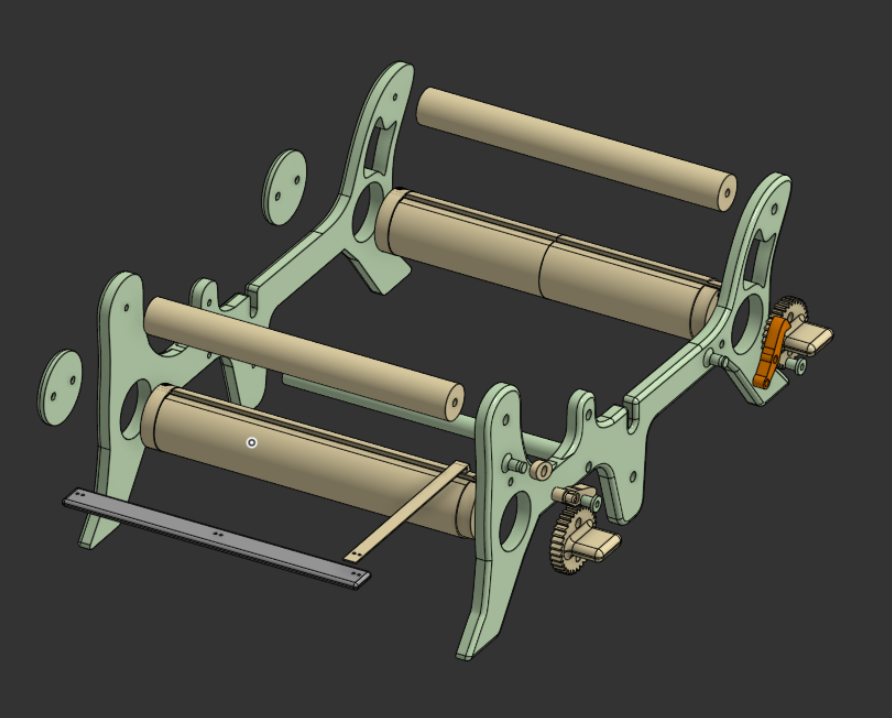

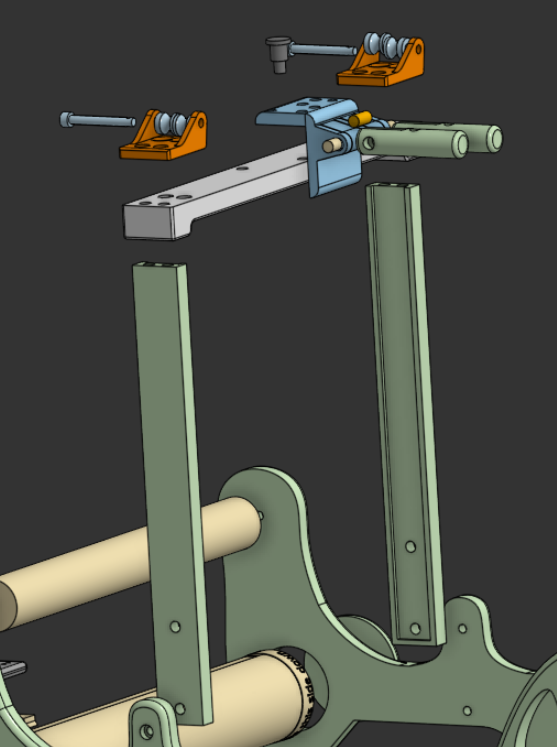

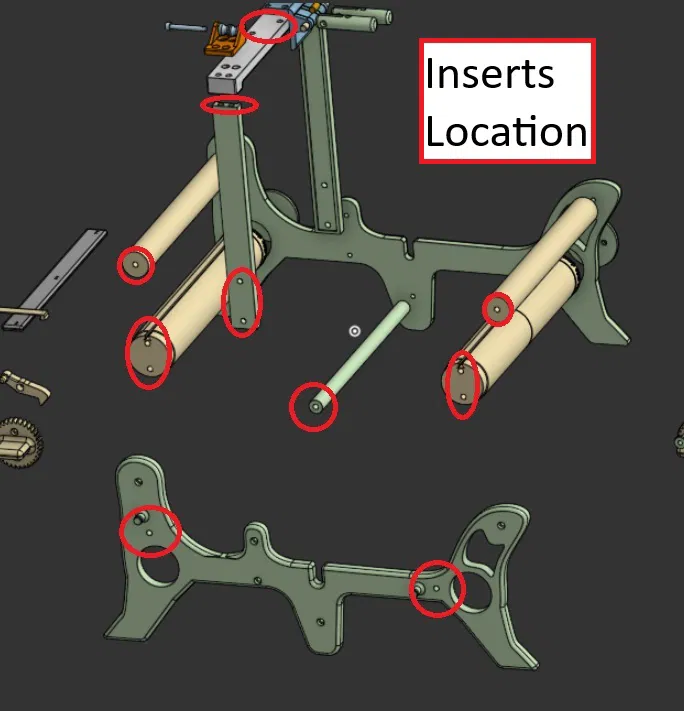

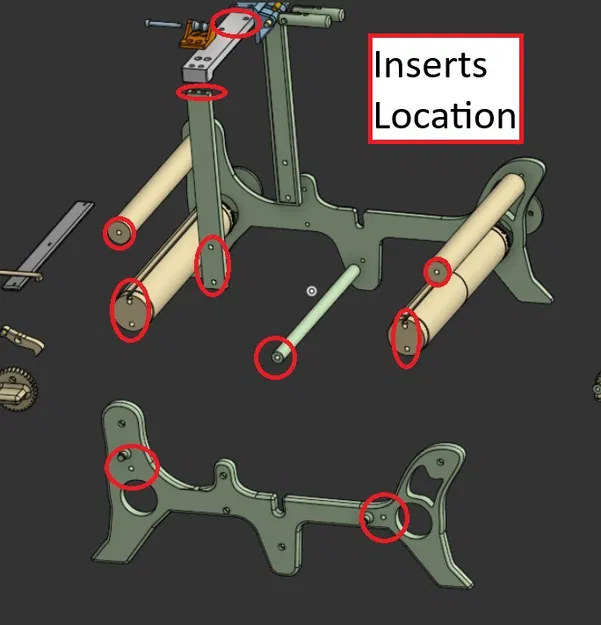

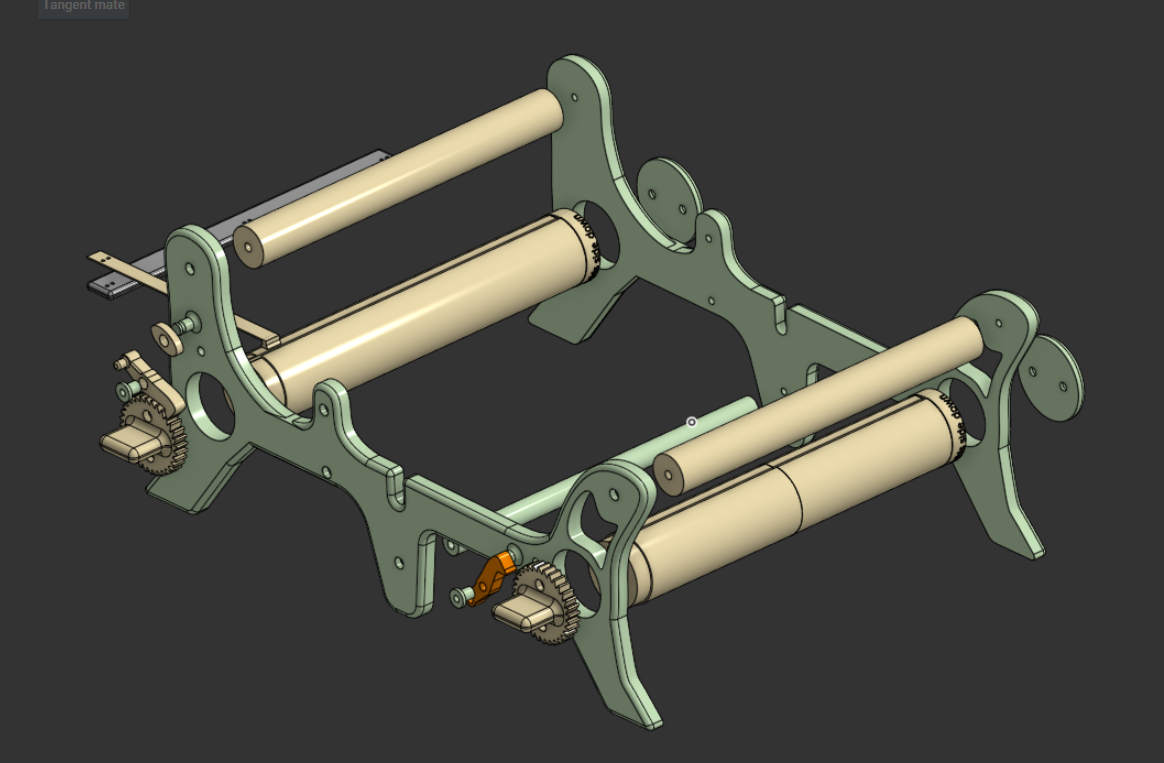

9. Thêm ảnh exploded view và vị trí Inserts để dễ lắp ráp

10. Làm mỏng lock và sleeve để dễ lắp M4 x 12mm hơn, trước đó hơi chặt

11. Video update chi tiết hơn!!! Video tiếp theo sẽ là cách setup

12. Thêm 2 file *.zip cho lựa chọn dán keo thay vì dùng inserts (chưa test – in tự chịu rủi ro – đang chờ bản test)

Đây là video lắp ráp:

Đây là video hướng dẫn xỏ dây cho máy:
