Giằng đỡ bàn phím C64 Ultimate Starlight Edition giảm flex

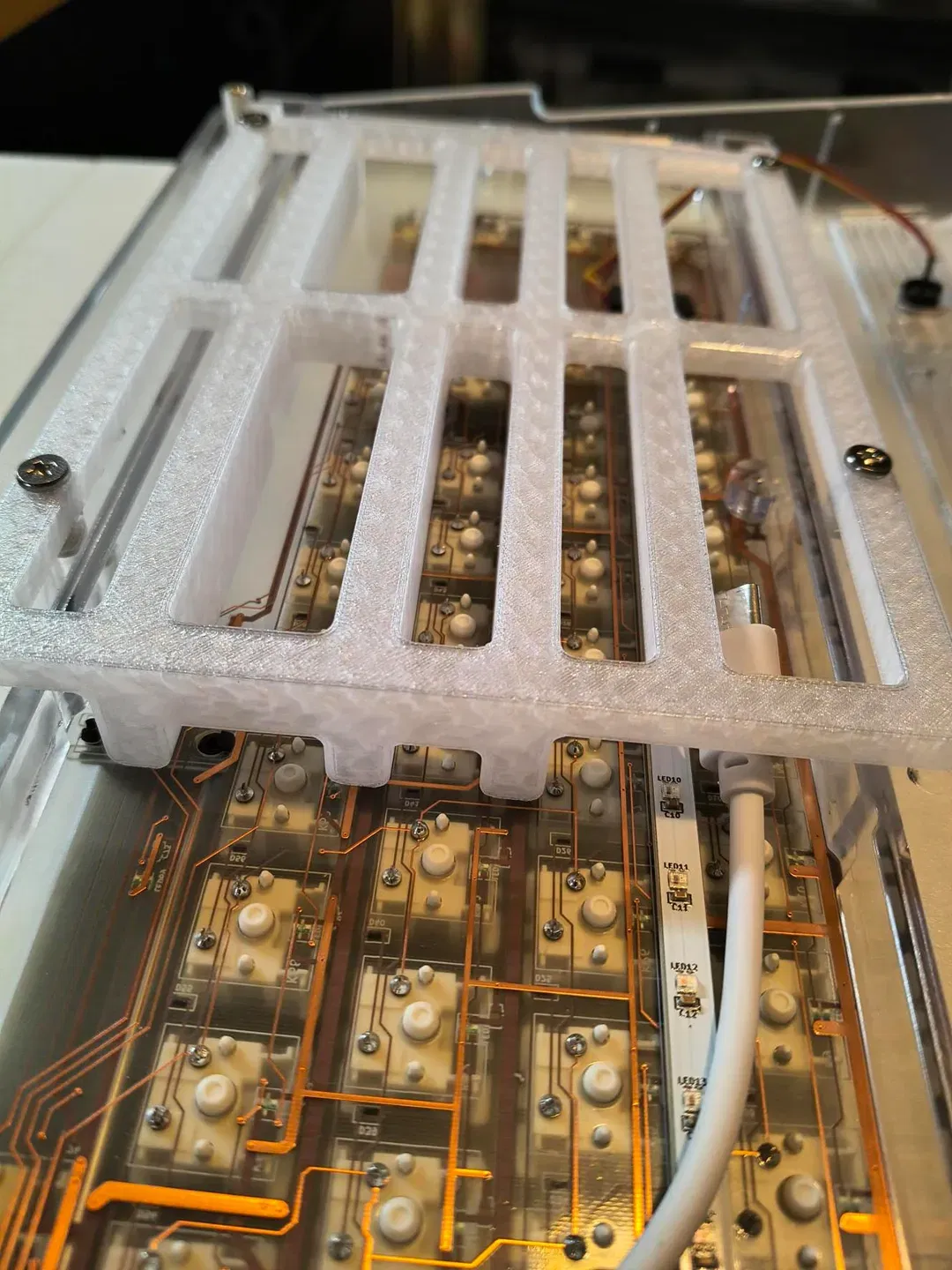

Phiên bản mới v2. Dựa trên góp ý, mình đã tăng độ dày thêm 1.5mm, giúp vừa khít với bàn phím của bản Starlight hơn và giảm độ flex đáng kể. Cảm ơn bạn Strudster đã góp ý và gửi hình.

Đây là một thanh brace (giằng đỡ) cho bàn phím bị mềm ở phiên bản Starlight của Commodore 64 Ultimate.

Mình mua bản Beige thì không bị flex, tuy nhiên Commodore dùng PCB trong suốt cho bản Starlight do có nhiều LED và vỏ nhựa trong, và tiếc là PCB trong suốt này không đủ cứng nên cho phép cả bảng phím bị uốn/flex. Vì vậy đây là giải pháp mình đề xuất: về cơ bản là đỡ từ phía dưới, để khi gõ thì bàn phím sẽ không còn flex nhiều.

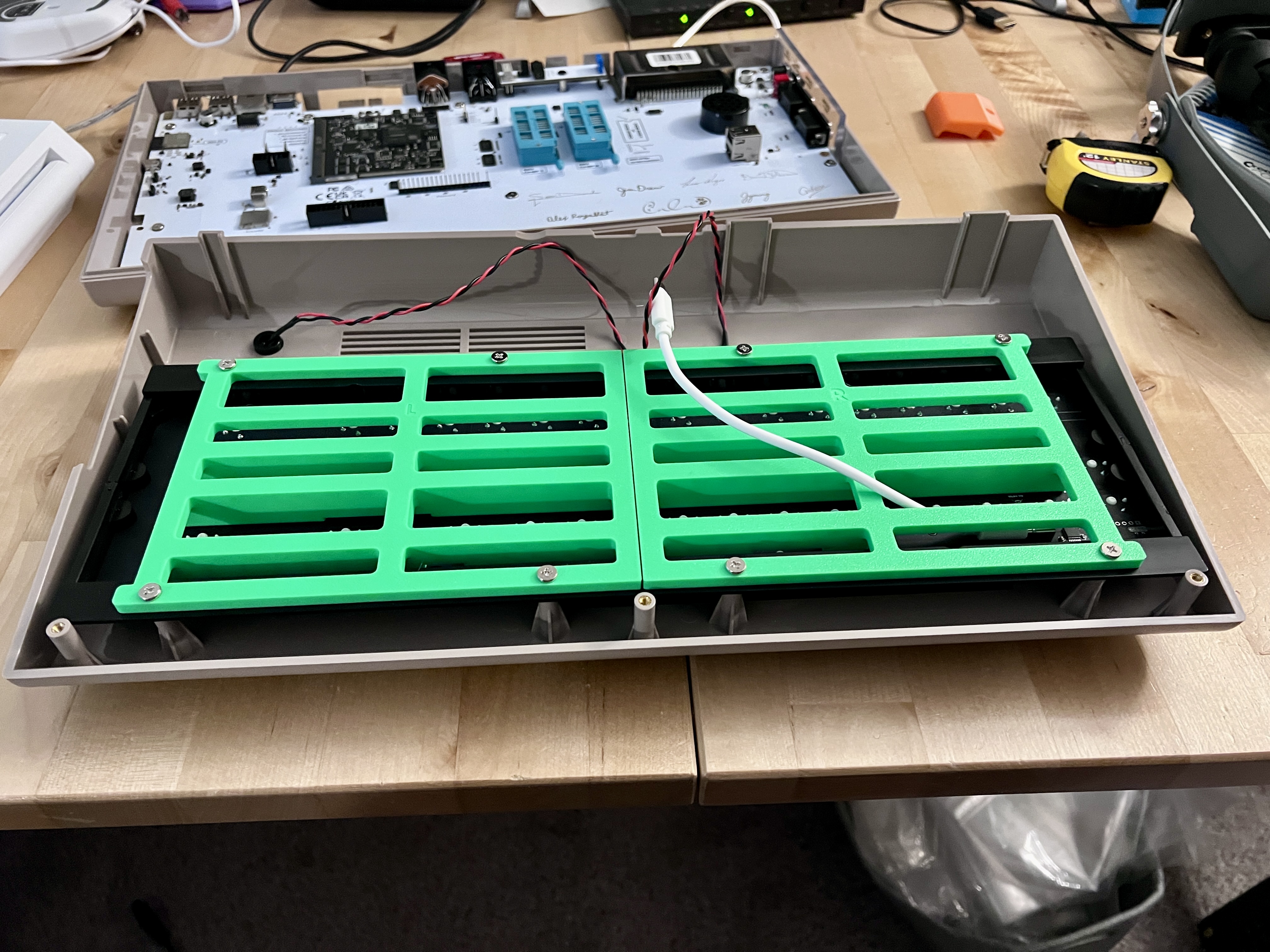

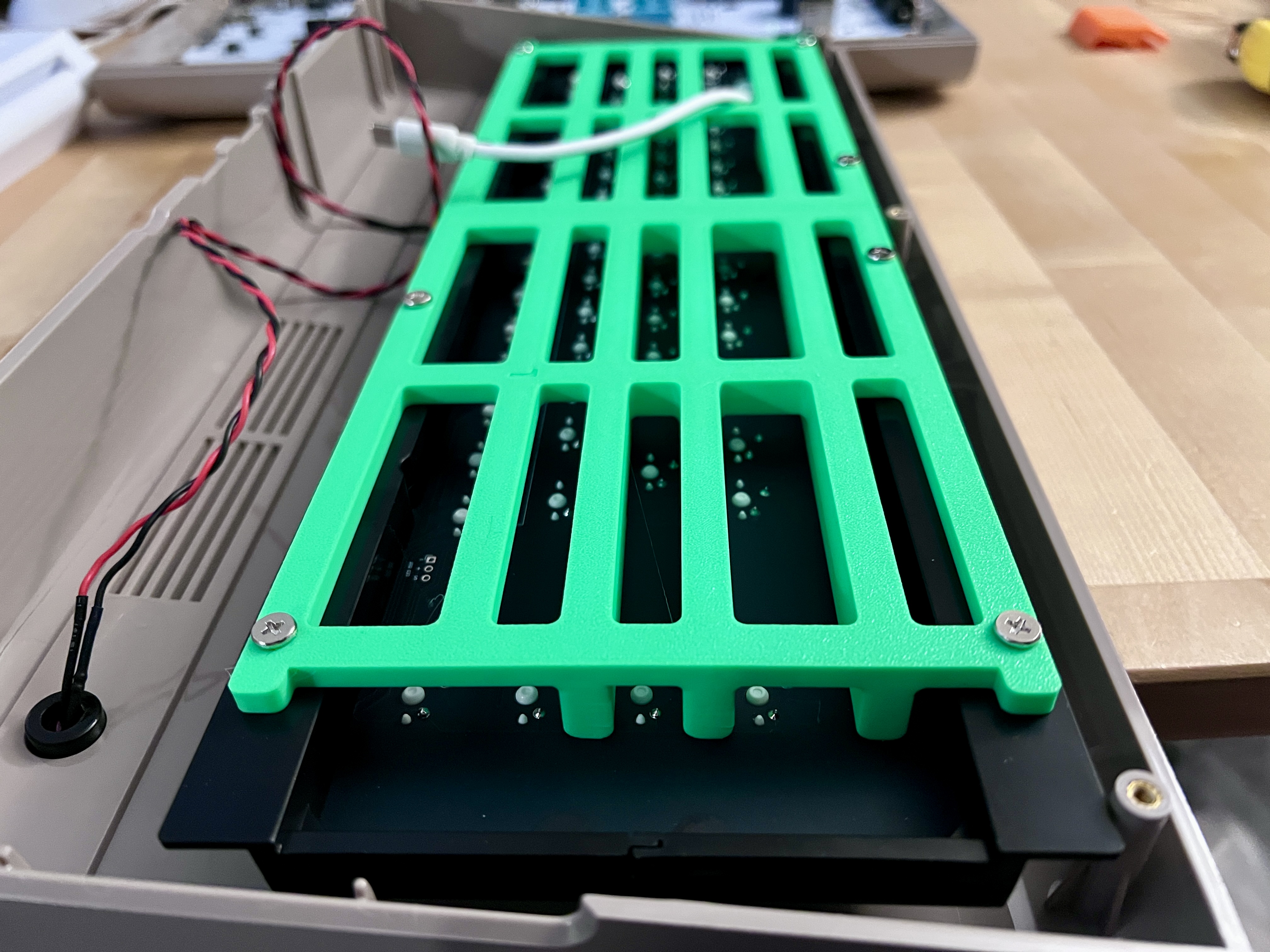

Lưu ý: Như bạn thấy trong hình, mình dùng bản Beige để dựng mẫu vì mình không có bản Starlight. Nhưng bàn phím của hai bản rất giống nhau, và mình có dùng thêm hình từ chủ sở hữu Starlight để kiểm tra vị trí linh kiện.

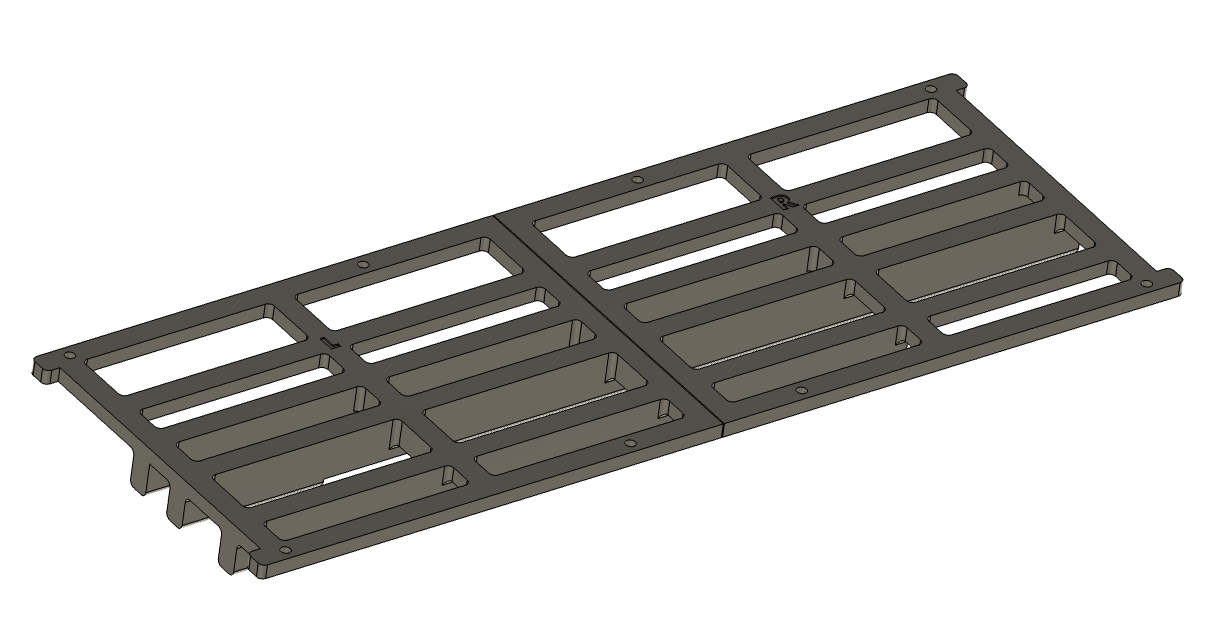

Mẫu được chia làm 2 phần để có thể in trên cả những máy in 3D nhỏ hơn. Mỗi nửa có ký hiệu L hoặc R để biết lắp bên Trái hay bên Phải của bàn phím (khi nhìn vào để lắp). Về lắp đặt: chỉ cần tháo 8 con ốc mà Commodore dùng để cố định bàn phím, đặt các brace vào rồi bắt lại ốc. Mình khuyên làm từng bên một.

Mong mọi người góp ý về độ vừa/fitment ở đây, trên mạng xã hội hoặc trên Lemon64.

Edit: Mình đã thêm file STEP để dễ remix và cải tiến nếu cần. Mình cũng thêm phiên bản brace nguyên khối cho máy in khổ lớn. Bản này rộng 340mm.
