Chống gãy cáp đầu in Flashforge AD5X (Print Head Cable Strain Relief)

Tác giả Nickatron_346994

Lượt tải
207
Lượt thích
40
Lượt coi
777

File 2 1,6 MB

  • AD5X_Print_Head_Cable_Strain_Relief_1767405533.stlSTL · 678,9 KB
  • AD5X_Print_Head_Cable_Strain_Relief_1767405533.blendBLEND · 941,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#190348
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Bản in này được thiết kế cho TPU. Nếu in bằng filament cứng thì nhiều khả năng sẽ phát sinh vấn đề và cũng có thể không vừa.

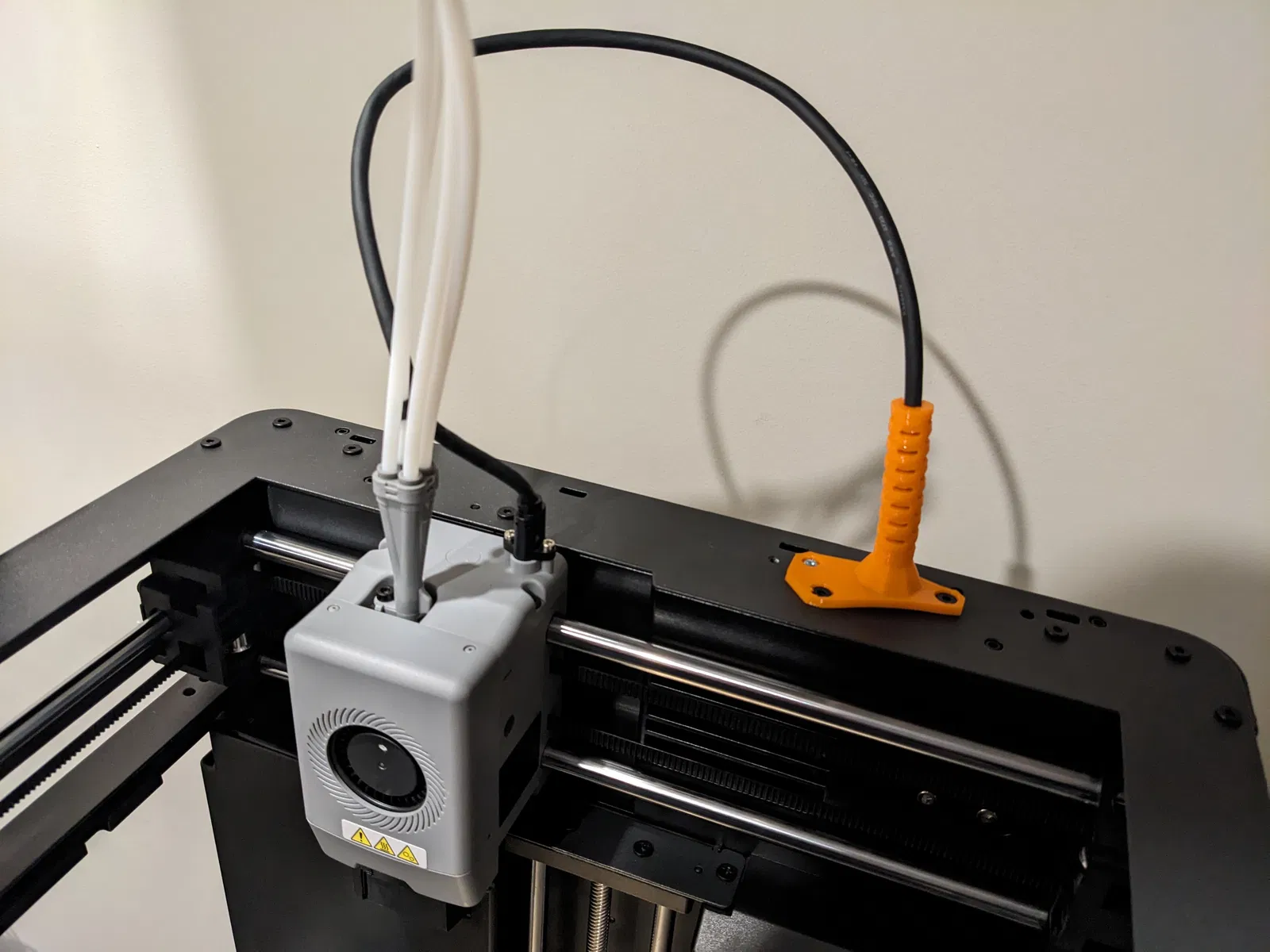

Một món strain relief/ “cable erector” làm nhanh gọn để giữ sợi cáp của đầu in AD5X không bị mắc kẹt phía sau print head khi IFS được dời sang bên trái của máy.

Mình in bằng Duramic TPU để 3 năm (hãng ghi 95A), layer height 0.2mm, nozzle 0.4mm, trên AD5X. In theo kiểu dựng đứng, nhưng sau khi in mình có chỉnh sửa vài chỗ để bạn có thể đặt nằm trên mặt phẳng và in phẳng (chưa test). Chỉ cần in ra được thì với độ bám lớp (layer adhesion) của TPU, nó sẽ đủ cứng cáp. Không khuyến nghị dùng supports với TPU, nhưng dự kiến sẽ có vài đường bị xệ (sagging lines) ở phía trên các lỗ của strain relief.

Gắn lên máy thì cũng dễ: dùng 2 con ốc sẵn có gần sợi cáp. Tháo 2 con đó ra, chụp strain relief qua cáp, trượt xuống dưới, rồi bắt lại 2 con ốc vào đúng vị trí. Lỗ bắt ốc thứ 3 (bên trái ngoài cùng) là lỗ trống trên máy in 3D, nhưng dùng vít m3x6 là vừa. (Mình đoán m3x3 hoặc dài hơn cũng dùng được, nhưng mình không dám cam kết cỡ lớn hơn m3x6 sẽ không làm hư gì bên trong).

Có kèm file Blend.

Coi thêm Ẩn bớt

Thông số in

Định dạng
blendstl
Số file mô hình
2
Tổng dung lượng
1,6 MB
File lớn nhất
941,7 KB
