Sovol SV08 - Mount BTT Eddy (hỗ trợ Eddy-NG)

Cái này là gì?
Đây là một cái mount cho BTT Eddy dùng với toolhead/shroud zin của Sovol SV08.

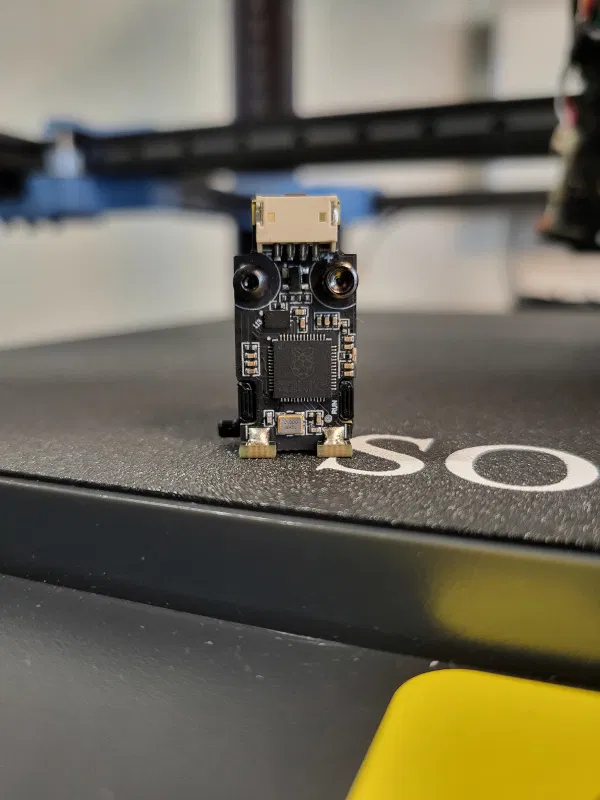

Lưu ý: BTT Eddy cần tháo ra khỏi vỏ (casing) thì mới vừa.

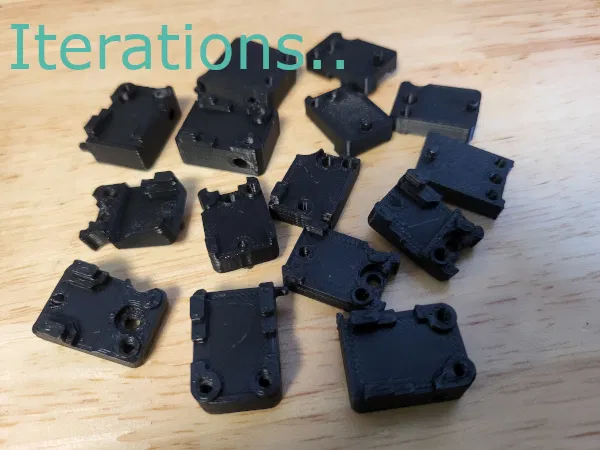

Tại sao lại có thêm/mount khác?
Mình phải thiết kế lại vì bên mình BTT Eddy không chạy ổn với các mount khác và sẽ báo lỗi sau khi calibration khi home (Error during homing z: Eddy current sensor error). Với các mount kia nó nằm thấp quá nên gây đủ thứ vấn đề..

Khác biệt

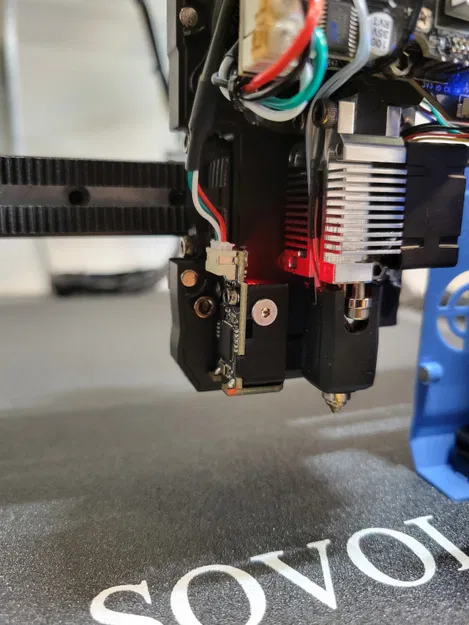

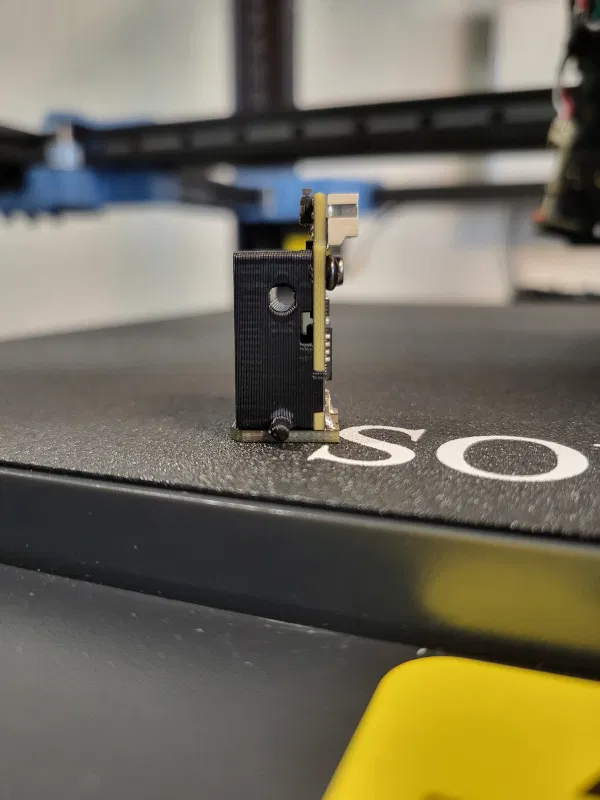

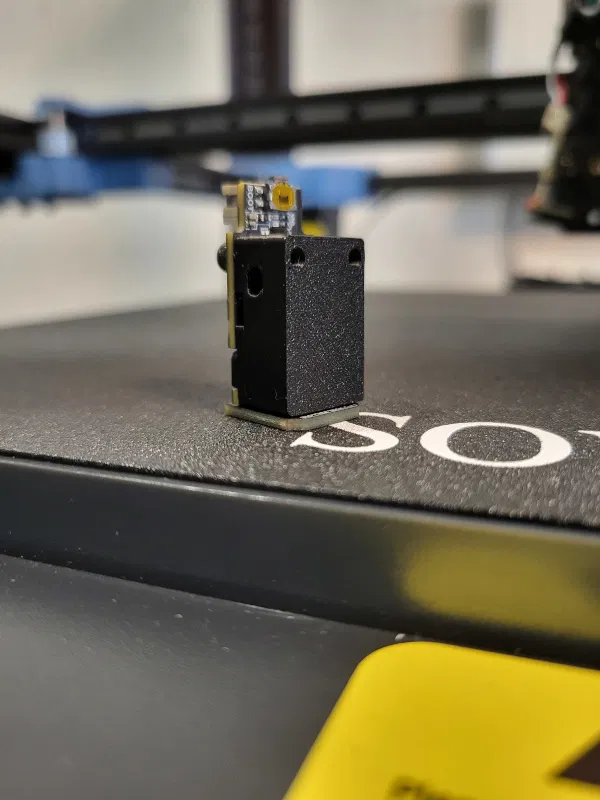

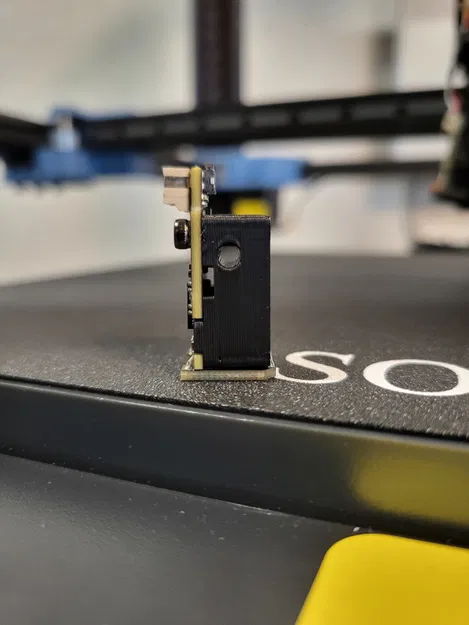

Khác biệt chính so với các mount khác là: cái này nằm cao hơn 2–2.5mm và chui sâu vào trong shroud hơn. Nhờ vậy không cần mod shroud, và việc nằm trong shroud cũng giúp bảo vệ pcb board nếu in lỗi. Dùng 2 con vít m2.5 để cố định probe. Vẫn để hở nút bấm và led cho dễ thao tác.

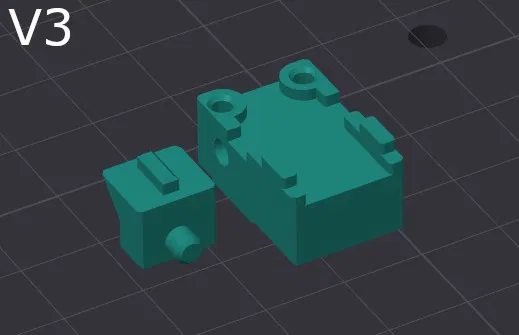

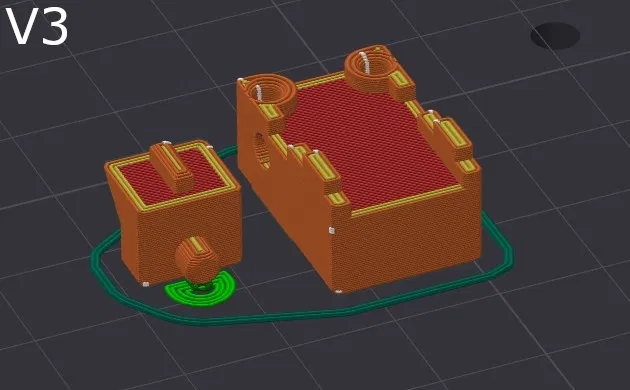

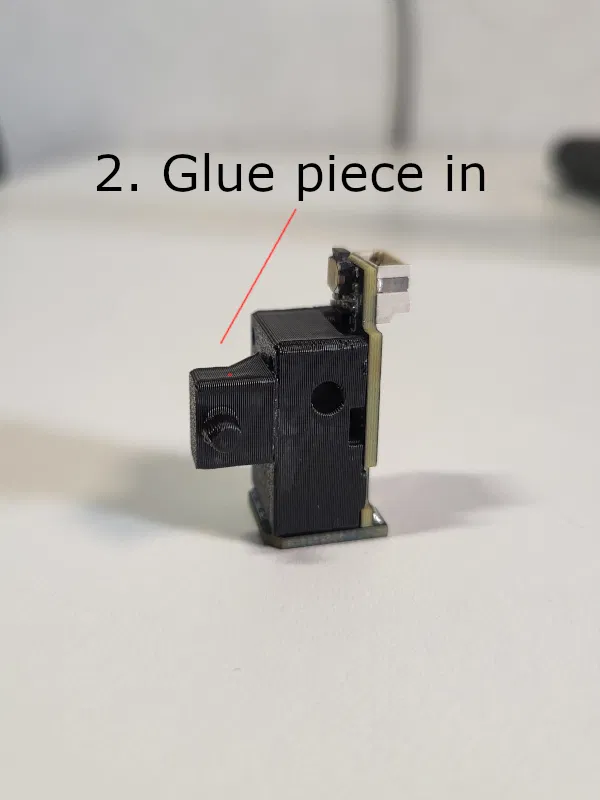

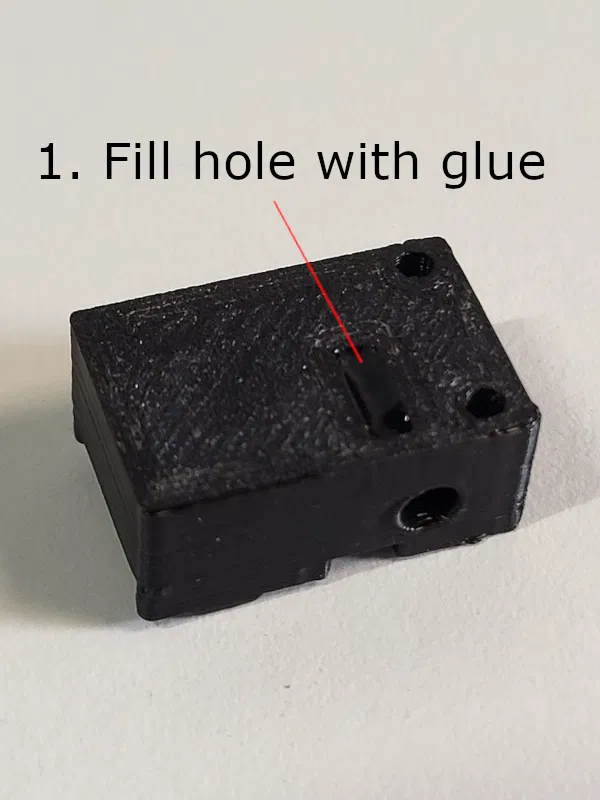

Cập nhật V3: Mình đăng thêm một phiên bản mount khác (gồm 2 mảnh dán lại với nhau, dùng keo CA là ổn vì không cần chịu lực nhiều). Bản này dùng vị trí khác để chống xoay. Do nó nằm cao hơn nên cái tab nhỏ phía dưới không làm được nữa, nên mình chuyển qua dùng một lỗ khác. Lỗ đó nằm phía sau hotend, lệch trái một chút. Cần supports nhỏ xíu cho cái pin trên miếng canh chỉnh (alignment piece).

MỚI! SUCH LOW, MUCH AWESOME - cho Eddy-ng
Theo ‘yêu cầu của nhiều anh em’, mình quyết định làm thêm bản thấp hơn (v3.x.x.LOW). Bản này thấp hơn 2mm, đưa probe vào ĐÚNG chuẩn BTT (2–3mm phía trên nozzle). Tùy shroud của bạn, có thể cần chỉnh/sửa chút để đặt sensor ở vị trí đó.

Mình tính thử nha: với bản V3 (không-low) thì probe nằm cao hơn nozzle 6mm, mình trừ 1.2mm vì đã tháo casing (casing làm tăng chiều cao 1.2mm, BTT đo tới đáy casing) còn 4.8mm so với nozzle. Bản LOW: 4.8mm - 2mm = 2.8mm. Nằm gọn trong spec!

Cả bản cao và bản thấp đều chạy ổn với implementation Eddy tiêu chuẩn. Bạn cứ bắt đầu với bản ‘cao’, nếu không ổn thì thử bản thấp.

Tuy nhiên, với ‘Eddy-ng’ (dùng để tapping buildplate) thì bắt buộc dùng bản LOW.

In ấn

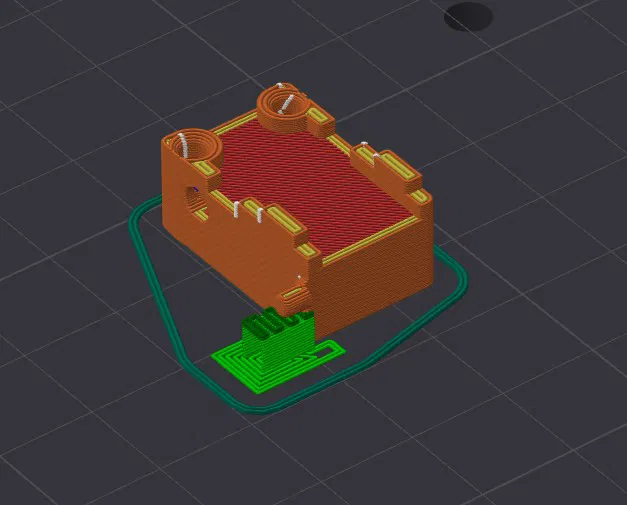

Mình in bằng ASA với nozzle .4mm, layer height .2, 3 walls, 4 top, 3 bottom, 20% infill (cross hatch), supports kiểu snug/paint cho phần pin.

Config
Với mount v3, trong config [probe_eddy_current btt_eddy] dùng:
x_offset: -16
y_offset: 11.5

BOM (linh kiện cần)

• BTT Eddy (Eddy cần tháo khỏi vỏ/casing!)
• Một ít ABS/ASA để in, PETG có thể dùng (cần chịu nhiệt chút)
• 1x M3x20 (M3x18 cũng có thể vừa, để bắt vào toolhead plate), bản LOW xem bên dưới
• 1–2x M2.5x5-10 * (để cố định probe lên mount, dùng 1 con vít cũng được!), bản LOW xem bên dưới
• Với v3, cần keo dán (CA là được)
• Bản LOW có thể gắn bằng bolt DIN912 M3 dài 12–15mm, đầu bolt sẽ nằm lọt trong mount (vì nếu không các bolt sẽ cạ nhau) và vẫn có thể bắt Eddy bằng 1 con bolt M2.5 dài 10–12mm.

*ghi chú: nên dùng ít nhất 1 con vít đầu buttonhead hoặc loại low profile (đầu thấp) để khỏi bị cấn với vít bắt toolhead plate. Bạn cũng có thể chỉ dùng 1 con vít (bỏ lỗ gần toolhead plate nhất).

Một vài thông tin hữu ích
Mình đang chạy ‘Eddy-ng’ (xem Eddy-ng wiki để cài đặt và hỏi đáp) với mount LOW, để tapping buildplate tính z-offset chính xác hơn. Cách này cũng không cần làm cả bước temperature calibration. Kết quả mình thấy ổn hơn nhiều! Cần mainline Klipper mới chạy được.

Mình chạy mainline Klipper trên SV08 (xem: https://github.com/Rappetor/Sovol-SV08-Mainline)..) Tài liệu Klipper về Eddy probes: https://www.klipper3d.org/Eddy_Probe.html)..) Tài liệu gốc BTT Eddy: https://github.com/bigtreetech/Eddy)..)

LƯU Ý!: ‘z_offset’ bạn cấu hình cho Eddy probe trong Klipper có nghĩa là: độ cao mà nó bắt đầu probing. Đổi thông số này không ảnh hưởng gì tới chỉnh first layer của bạn. Xem: https://www.klipper3d.org/Config_Reference.html#probe_eddy_current

Changelog

• 2025-02-02 - Chỉnh nhẹ fillet và bản LOW giờ thấp hơn 2mm để hợp hơn khi dùng Eddy-NG (tap)
• 2025-02-01 - Cập nhật phiên bản và thêm biến thể LOW thấp hơn 2.5mm.
• 2024-08-29 - Public v3, gồm 2 mảnh (dán lại) để dùng lỗ khác chống xoay. (cũng thêm model v3 dạng 1 khối cho ai muốn thử supports/hoặc xoay hướng in khác).
• 2024-08-09 - Public phiên bản đầu tiên (à đúng ra là phiên bản thứ hai) v2 của mount.
