Ngàm low mount 1 ốc tối giản cho Eddy-NG trên Sovol SV08
Bản low mount tối giản cho BTT Eddy/Eddy-NG trên Sovol SV08, bắt trực tiếp vào lỗ ren cảm biến giường zin chỉ với 1 ốc M3, in theo STL không cần support. Kèm STL adaptor gắn USB hub lên toolhead để điều khiển BTT-Eddy.
Mô tả

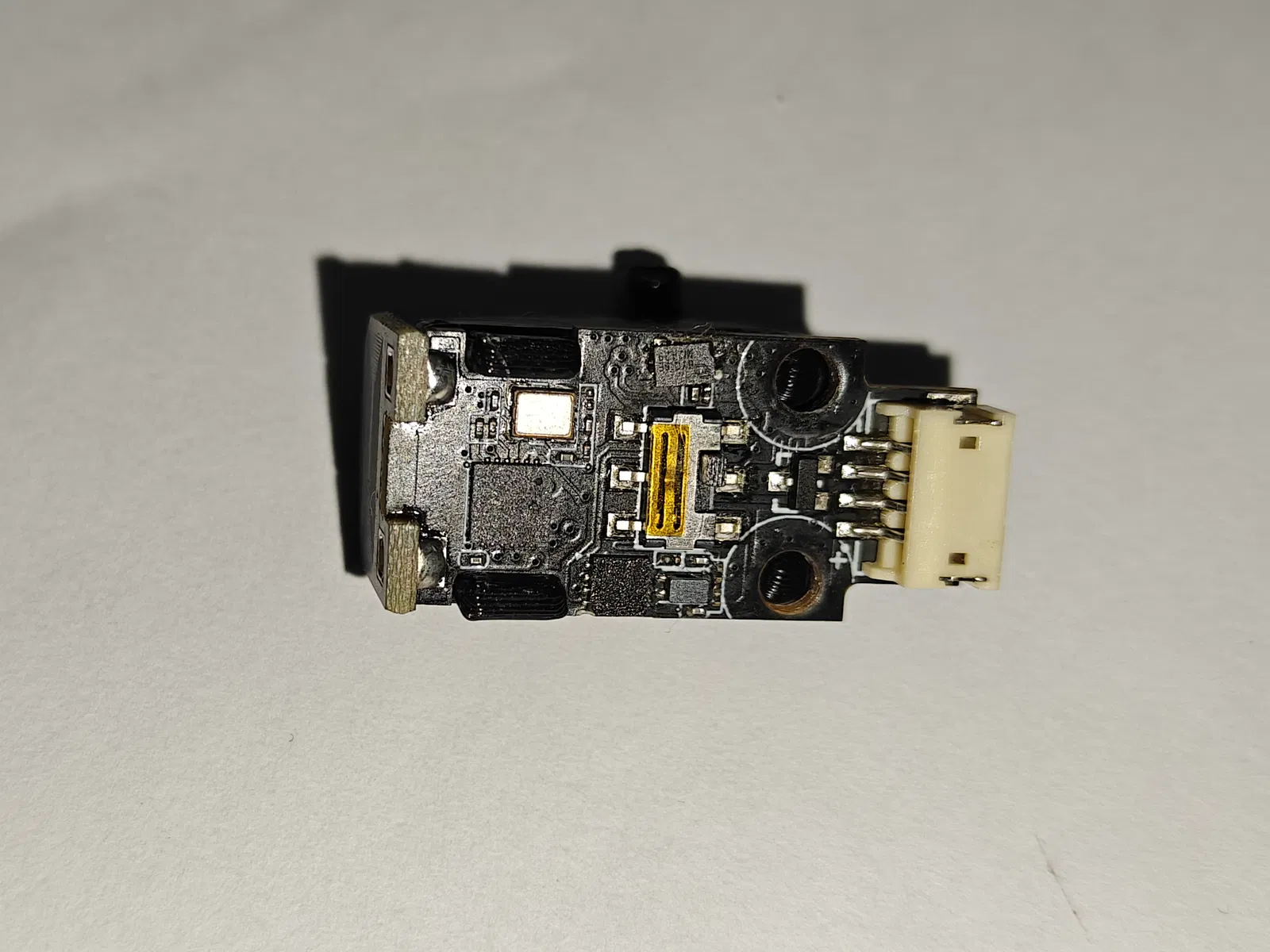

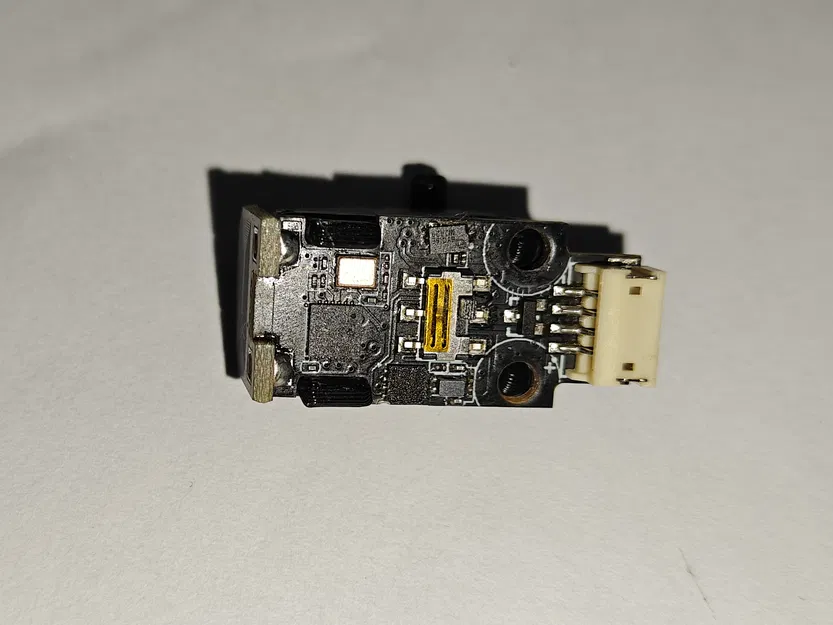

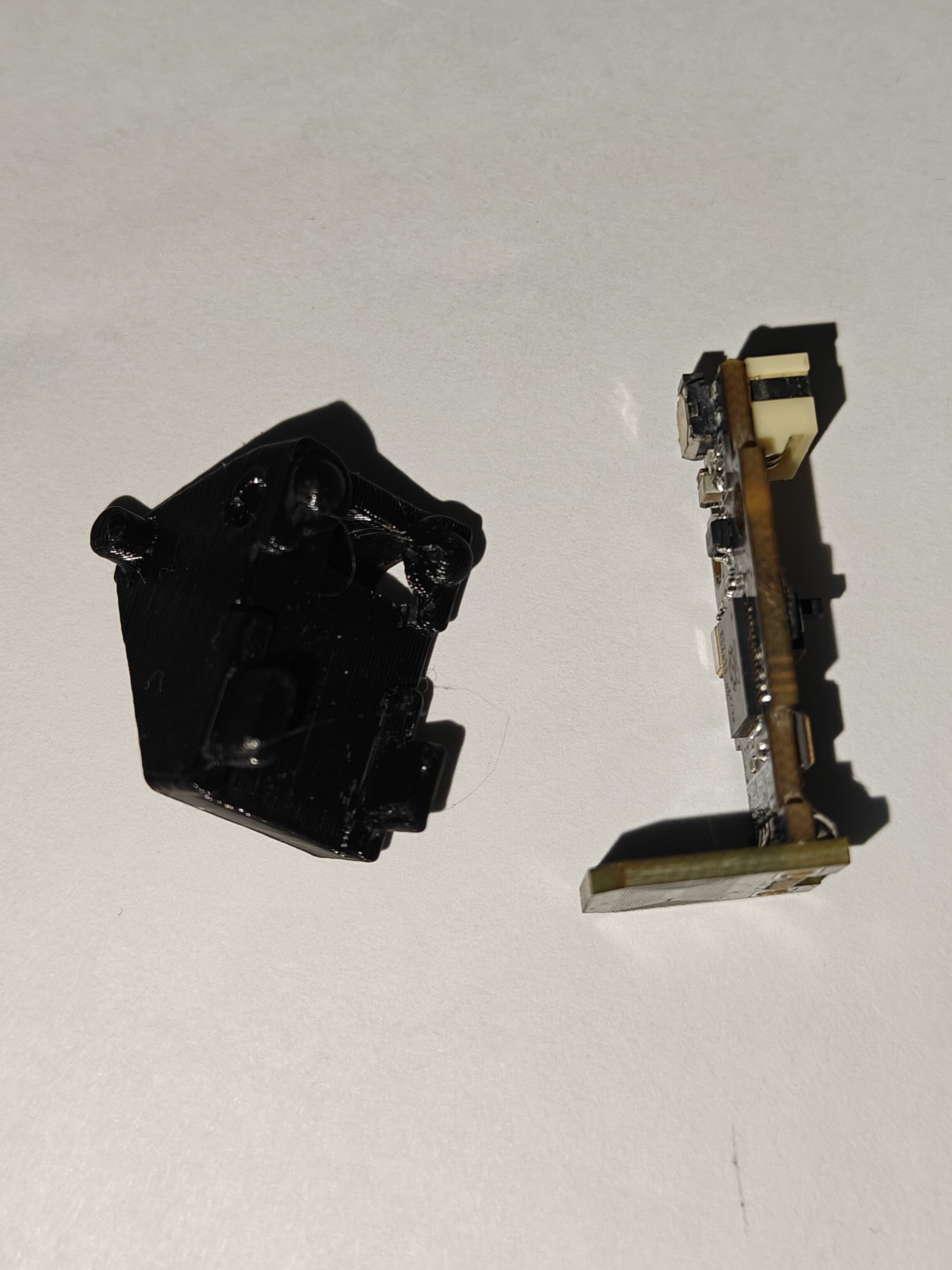

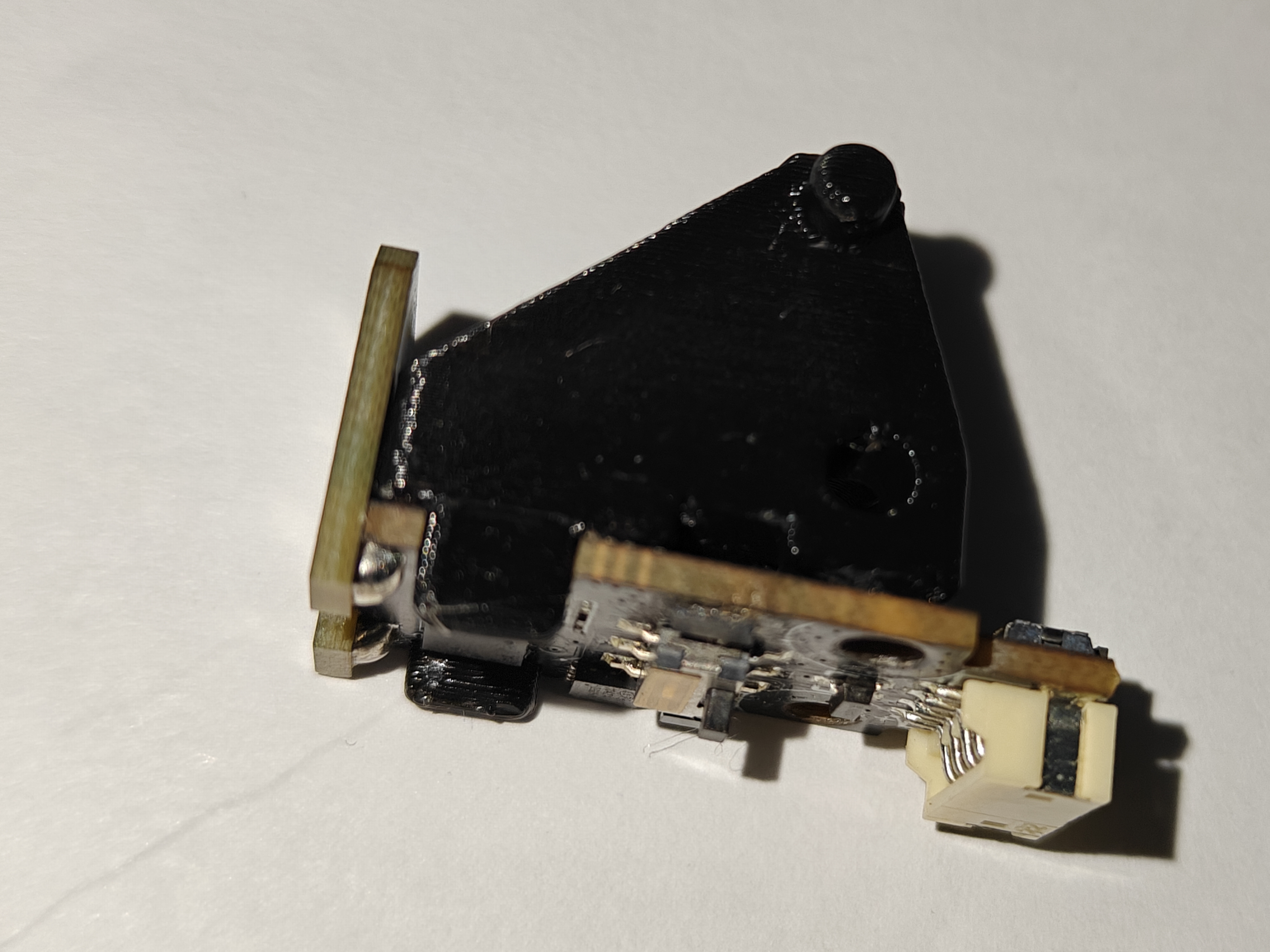

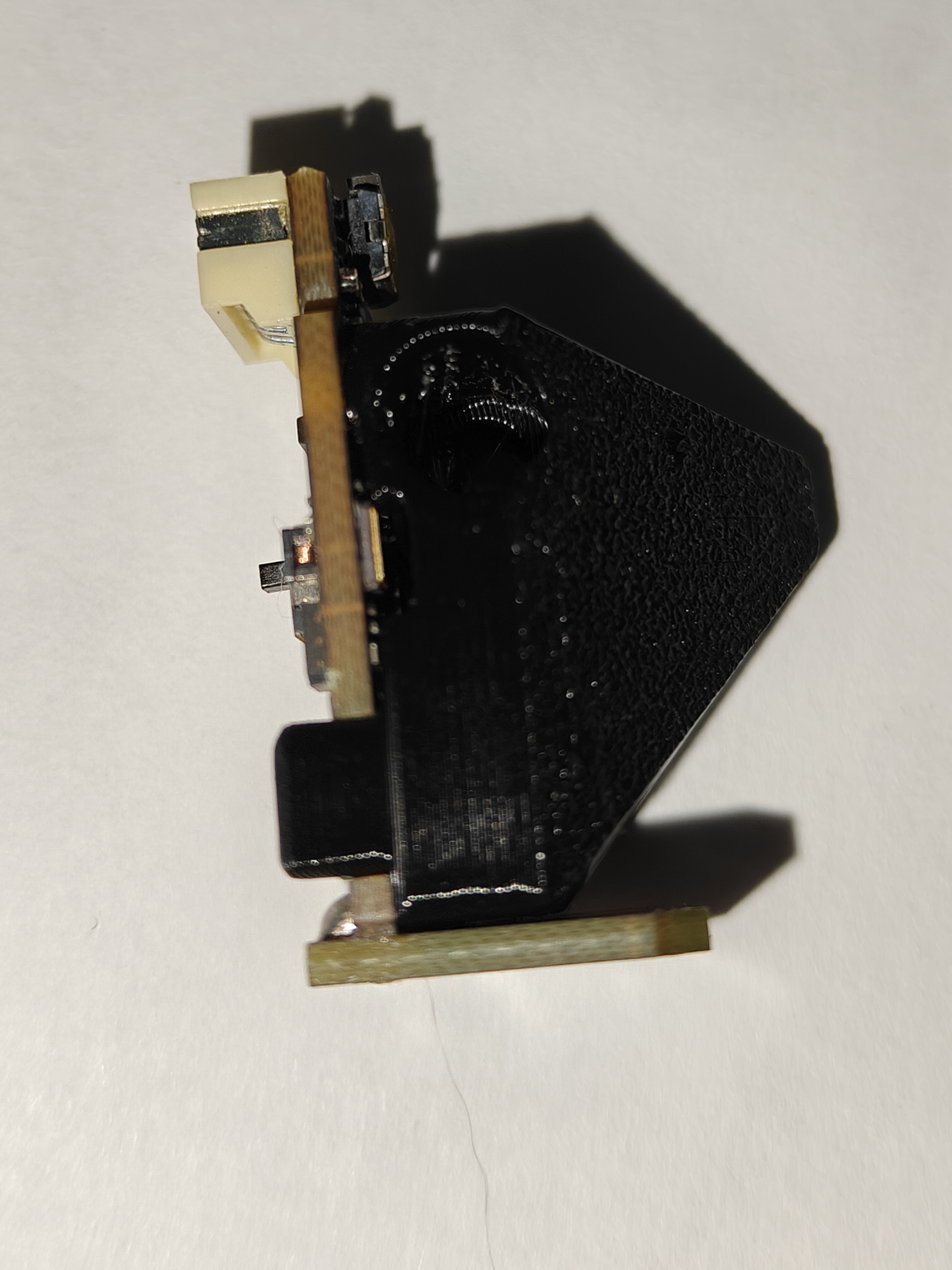

Phần này cho phép bạn gắn đầu dò BTT Eddy (sau khi tháo khỏi vỏ zin của nó) trực tiếp lên Sovol SV08, chỉ với một con ốc M3. Khe hở/độ hở rất “khó chiều” để canh cho chạy đúng, nhưng mẫu này nên in đúng theo hướng trong file STL và không cần support. Nó bắt vào lỗ ren vốn dùng để giữ cảm biến giường (bed sensor) zin của SV08, kèm một “ngón” để canh thẳng vào một lỗ gần đó trên backplate.

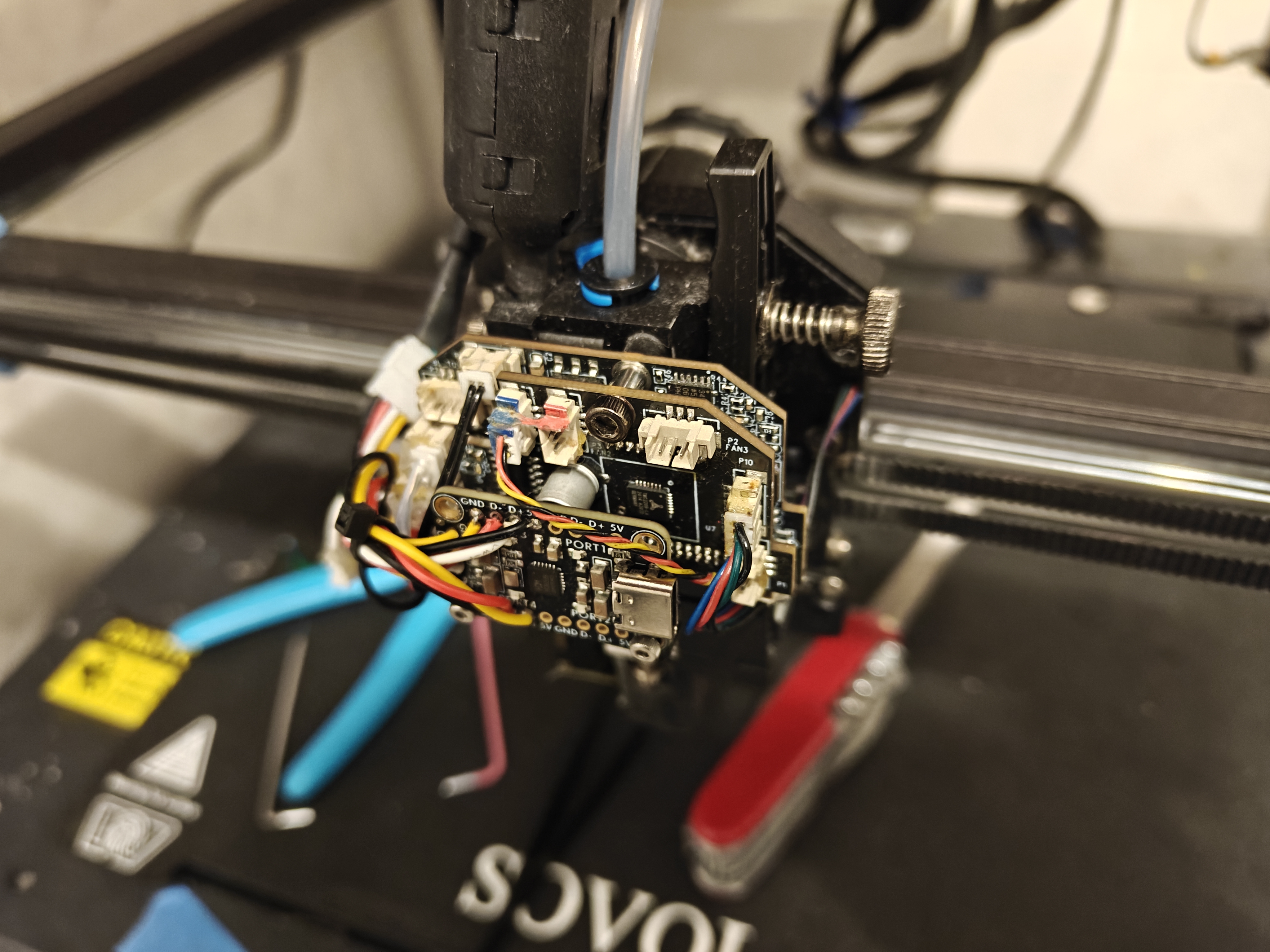

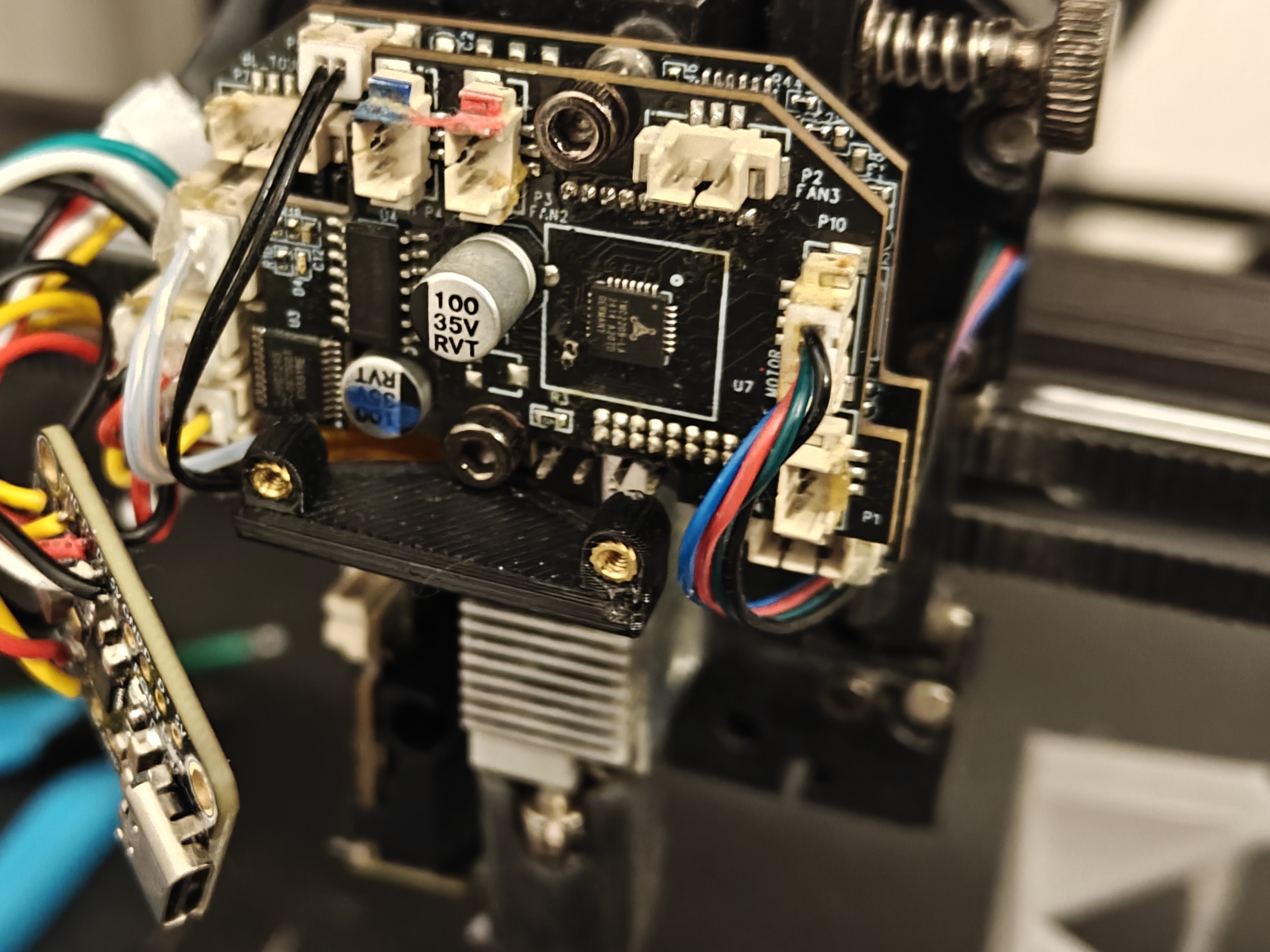

Mình cũng có kèm một STL adaptor cho USB board, giúp bạn thêm một USB hub lên toolhead để điều khiển BTT-Eddy. Có một phiên bản dùng 2 insert M2 3.2mm cho board USB hub, và một phiên bản bạn có thể vặn trực tiếp ốc M2 vào nhựa. Cả hai phiên bản đều được gắn bằng cách thay cái spacer giữa hai board toolhead zin tại con ốc bắt phía dưới.
USB hub mình dùng là Adafruit LLC 5997, mình mua từ DigiKey.
Mình in bằng PCTG vì nó có độ bền và khả năng chịu nhiệt khá ổn. Mình biết là filament màu đen nhìn không rõ lắm, nhưng lúc đó mình chỉ có màu này…
