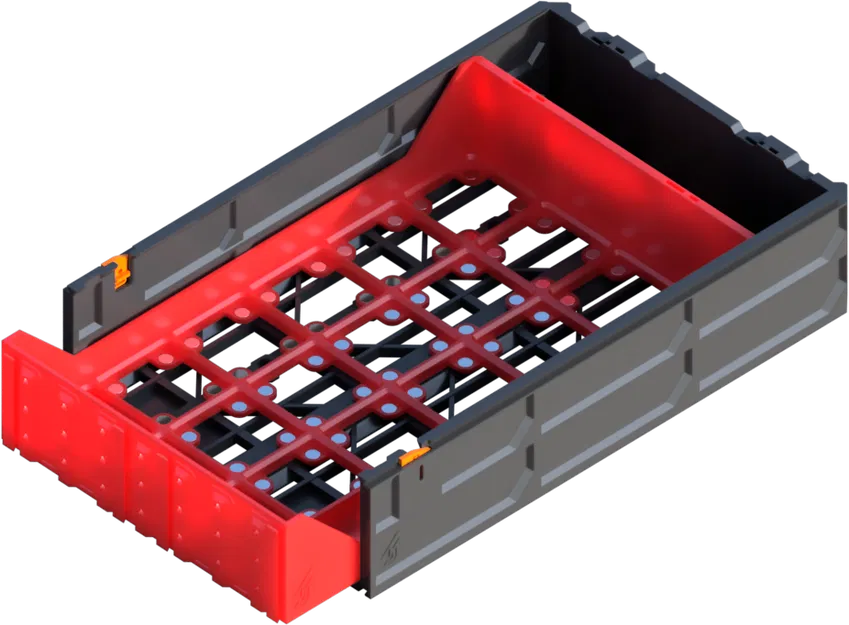

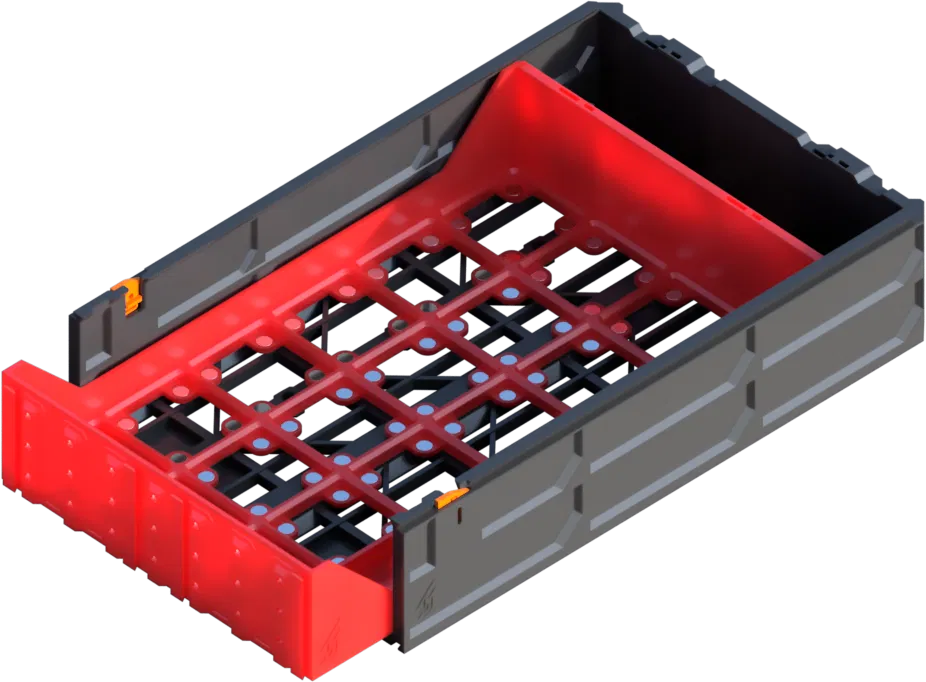

GEN2 Gridfinity Decor 2x1 Double Drawer gắn nam châm - Bản LARGE
Ngăn kéo GEN2 Decor Gridfinity dạng 2x1 Double Drawer, bản LARGE length, có khe gắn nam châm. Tương thích hệ GEN2 modular, dễ đổi faceplate và handles/knobs để tùy biến màu sắc, họa tiết hoặc chữ.
Mô tả

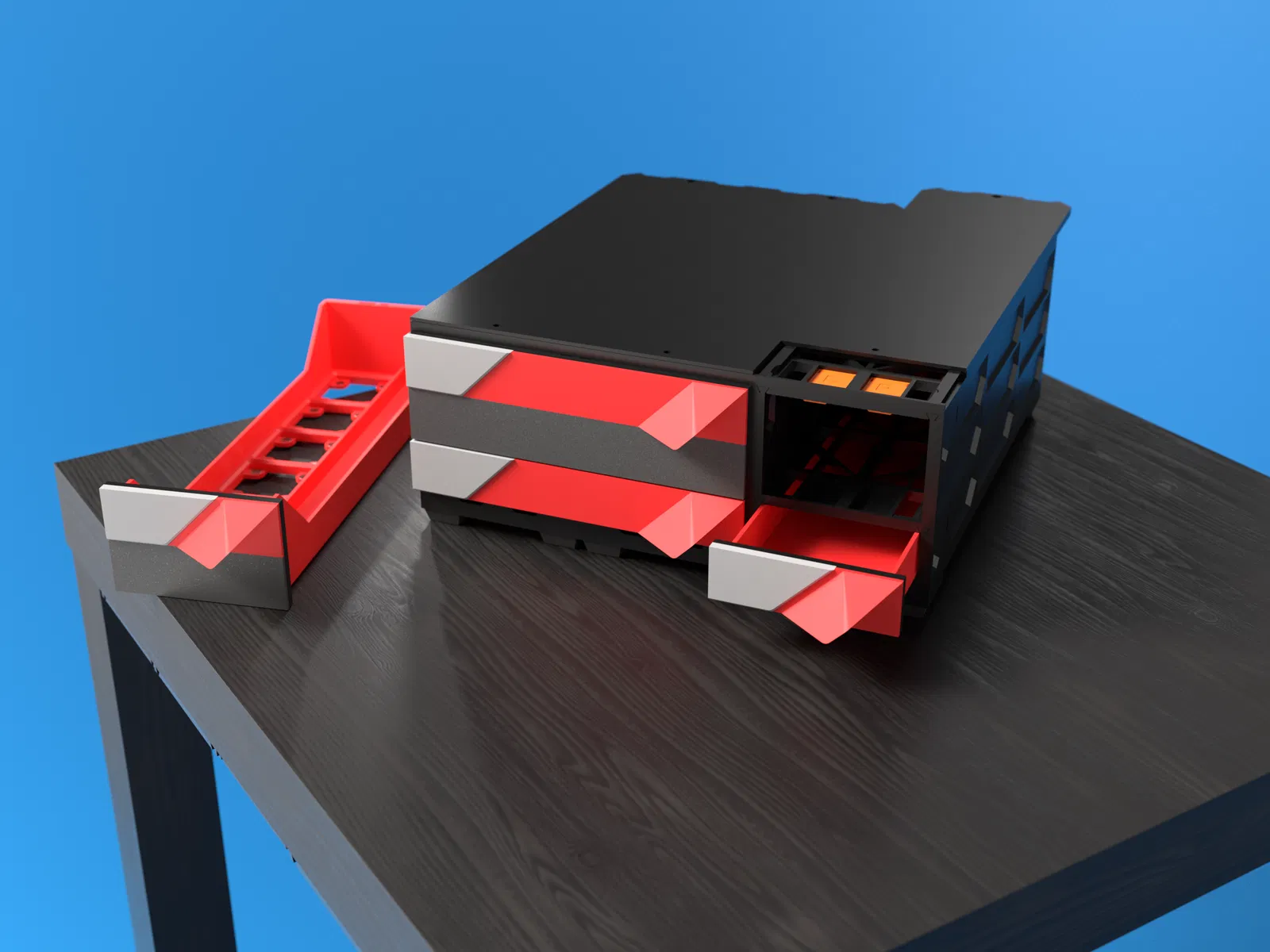

GEN2 Decor Series là bước tiến hóa tiếp theo của hệ ngăn kéo in 3D đa dụng bậc nhất, thuộc GEN2 Modular Storage System. Giờ bạn có thể đổi mặt trước (faceplate) và tay nắm/núm (handles/knobs) cực dễ để hợp “mood” của không gian. Tha hồ tùy biến màu sắc, pattern, hoặc thêm chữ custom.
Khoan đã, GEN2 System là gì vậy? Xem video ngắn này để sẵn sàng cho “storage awesomeness”!
Bạn cần gì?
Các ngăn kéo này tương thích hoàn toàn và hoán đổi được với mọi hệ ngăn kéo GEN2 bản LARGE length. Dưới đây là các link mình khuyên dùng để bắt đầu:
Để customize các ngăn kéo này, đây là các link mình đề xuất để bạn bắt đầu; bạn cũng có thể tìm thêm tại jerrari3d.com
FACEPLATES
Essential Series
NEW
EdgeLabel Series
Chevron Series
EdgeMetal Series
Kawaii Faceplate
by Karen Chau Designs
Single Drawers 1x1: DOWNLOAD
Single Slim Drawers 1x0.5: DOWNLOAD
Poinsettia Faceplate
by Prismatic
Single Drawers 1x1: DOWNLOAD
HANDLE/KNOBS
BlockBar Series
Crystal Series
Deco Series
PHẦN CỨNG (HARDWARE)
Có kèm link affiliate để hỗ trợ các dự án của mình
• Filament - Black PETG (Mình hay dùng cho phần thân ngăn kéo)
• Tua vít
• Vít gỗ đầu chìm (countersunk): (Metric: 4x25mm đến 4x16mm) hoặc (SAE: #6 hoặc #8 dài tối đa 1")
• Mũi khoan có đường kính nhỏ hơn vít gỗ
• Bút, bút lông, hoặc Scratch Awl (để lắp dưới mặt bàn)
• Nam châm (Tùy chọn): 10x5x2mm hoặc 10x2mm
• Ốc và đai ốc M3: M3x6 - M3x10 - Mình thích bộ kit này
• Nam châm cho Gridfinity (6x2mm) - Mình thích loại gói 300 cái
• (Tùy chọn)
Để xem hướng dẫn lắp ráp cơ bản, vui lòng xem video ở phía trên
INSTRUCTIONS
• Ấn đai ốc M3 vào các rãnh trên tay nắm/núm
• Sau khi trượt faceplate vào đúng vị trí trên GEN2 Decor Drawer, dùng vít M3 bắt từ bên trong mặt trước của ngăn kéo, xuyên qua faceplate rồi vặn vào đai ốc M3 trên tay nắm để cố định.
• Với Gridfinity, chỉ cần press-fit nam châm 6x2mm vào đúng chỗ (có thể dùng keo 502 nếu cần). Lưu ý chiều cực nam châm (polarity). Mình thích in và dùng Magnet Insertion Tool V2 cho công đoạn này.
• Như đã nói ở trên, bạn cũng sẽ cần một hệ GEN2 tùy chọn của bạn; yên tâm, hệ này modular hoàn toàn và có thể đổi qua đổi lại bất cứ lúc nào.
Gridfinity thiết kế bởi Zack Freedman
Magnetic Gridfinity được phát triển dựa trên Actually Parametric Gridfinity – Base Grid + Bins của pcnc
