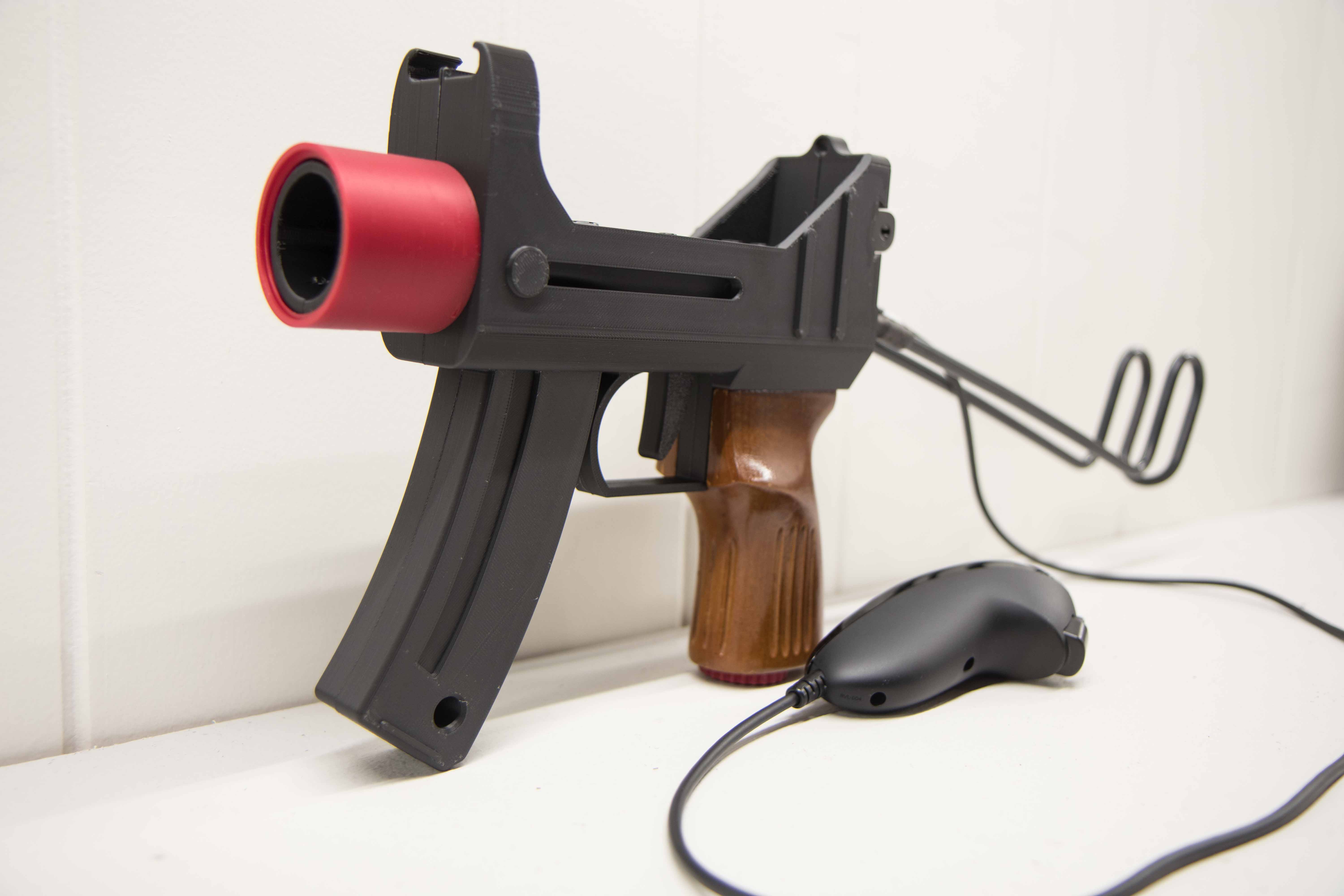

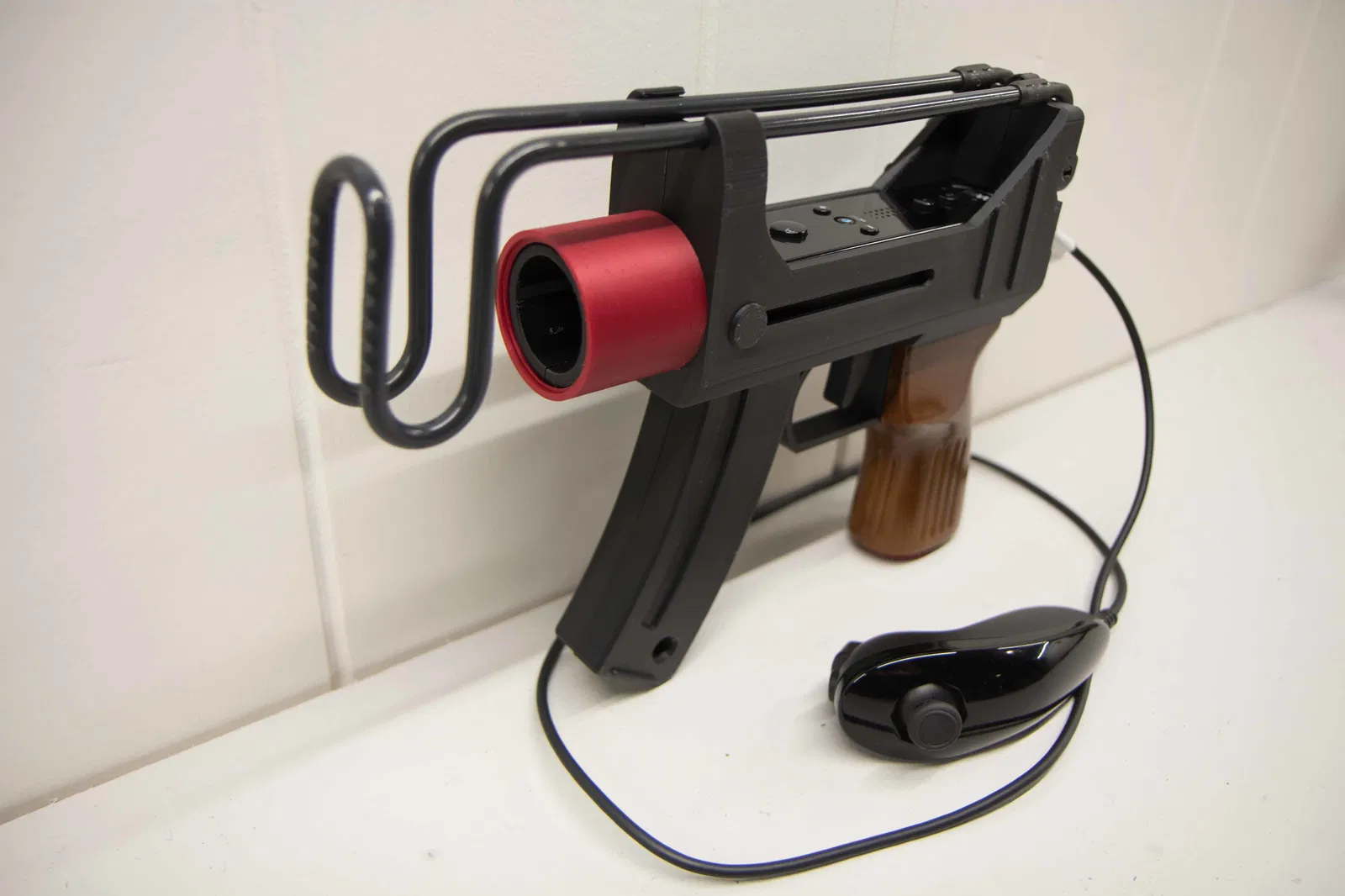

Mẫu WiiZ-61 Zapper này ra đời hơi trễ vài chục năm — mà có hồi giữa thập niên 2000 chắc mê lắm.

Kết hợp báng (stock) và tay cầm (grip) VZ 61 surplus, bộ light gun này bảo đảm vừa giải trí vừa nâng trải nghiệm mấy game bắn súng kiểu arcade trên Wii. Mình thiết kế mọi thứ trừ cụm cò (trigger assembly) — phần đó đã ngon sẵn rồi; làm tốt lắm @Mmg1design.

Hướng dẫn in (Printing Instructions):

  • Đặt các mảnh clamshell nằm phẳng trên mặt bàn in, dùng supports “normal” ở khu vực housing bên trong để đỡ phần đặt Wii mote. Tránh để supports chạm vào mặt ngoài của clamshell và các khu vực ren (threaded connection). Dùng brim và glue stick nếu bị vấn đề bám dính. In với 3 walls và 15% infill tùy chọn.

  • Đặt Shroud-Connector sao cho phần counter-bore hướng lên; mặt tiếp xúc với clamshells sẽ nằm trên mặt bàn in. Không dùng supports cho chi tiết này.

  • Đặt Grip-Post-Connector và Grip-Post Nut theo hướng không cần supports.

Nếu máy in của bạn đã calibrate đúng, tất cả các chi tiết có ren sẽ vặn khớp dễ dàng và chắc chắn; các mặt ren đã được offset để dễ in và dễ lắp.

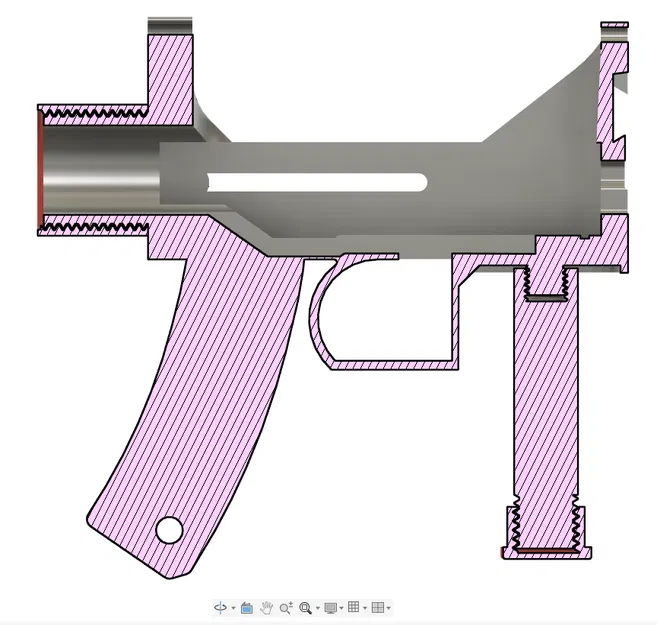

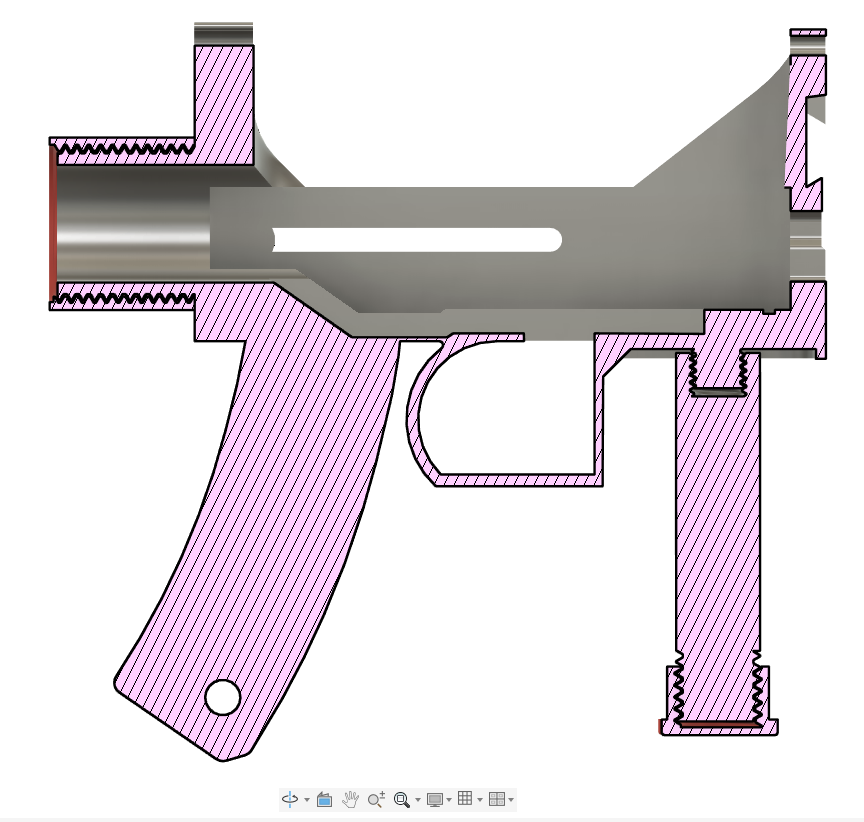

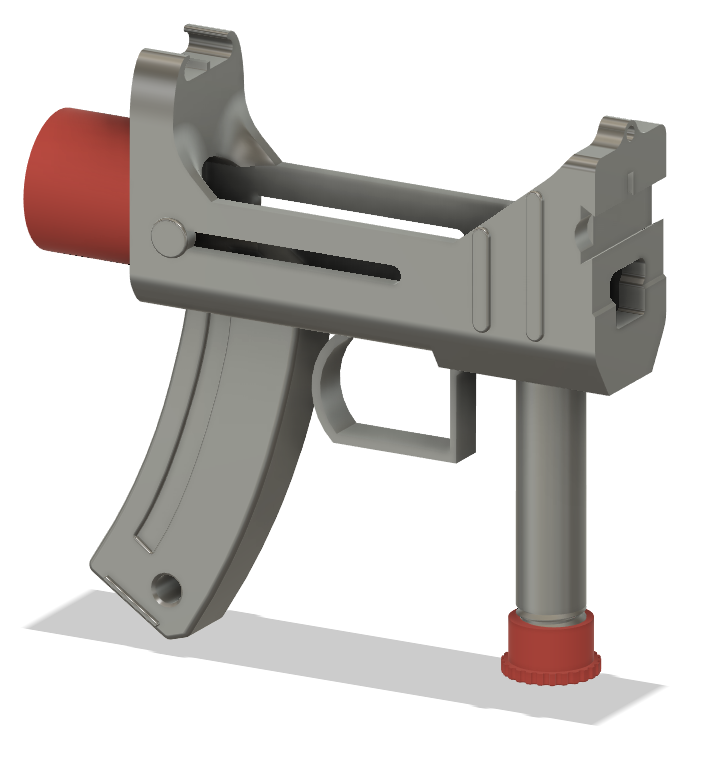

Hướng dẫn lắp ráp (Assembly Instructions): (Xem hình cắt lớp)

  1. Nhét một lò xo bút bi vào cò.

  2. Đặt cụm cò + lò xo vào một nửa clamshell.

  3. Đặt Wii mote vào trong clamshell.

  4. Úp nửa clamshell còn lại để kẹp kín Wii mote.

  5. Vặn Shroud-Connector ở đầu trước để nối hai nửa clamshell.

  6. Vặn Grip-Post-Connector vào phần đáy của cụm clamshell.

  7. Trượt tay cầm VZ 61 surplus vào Grip-Post-Connector.

  8. Siết cố định tay cầm VZ 61 surplus bằng Grip-Post-Nut.

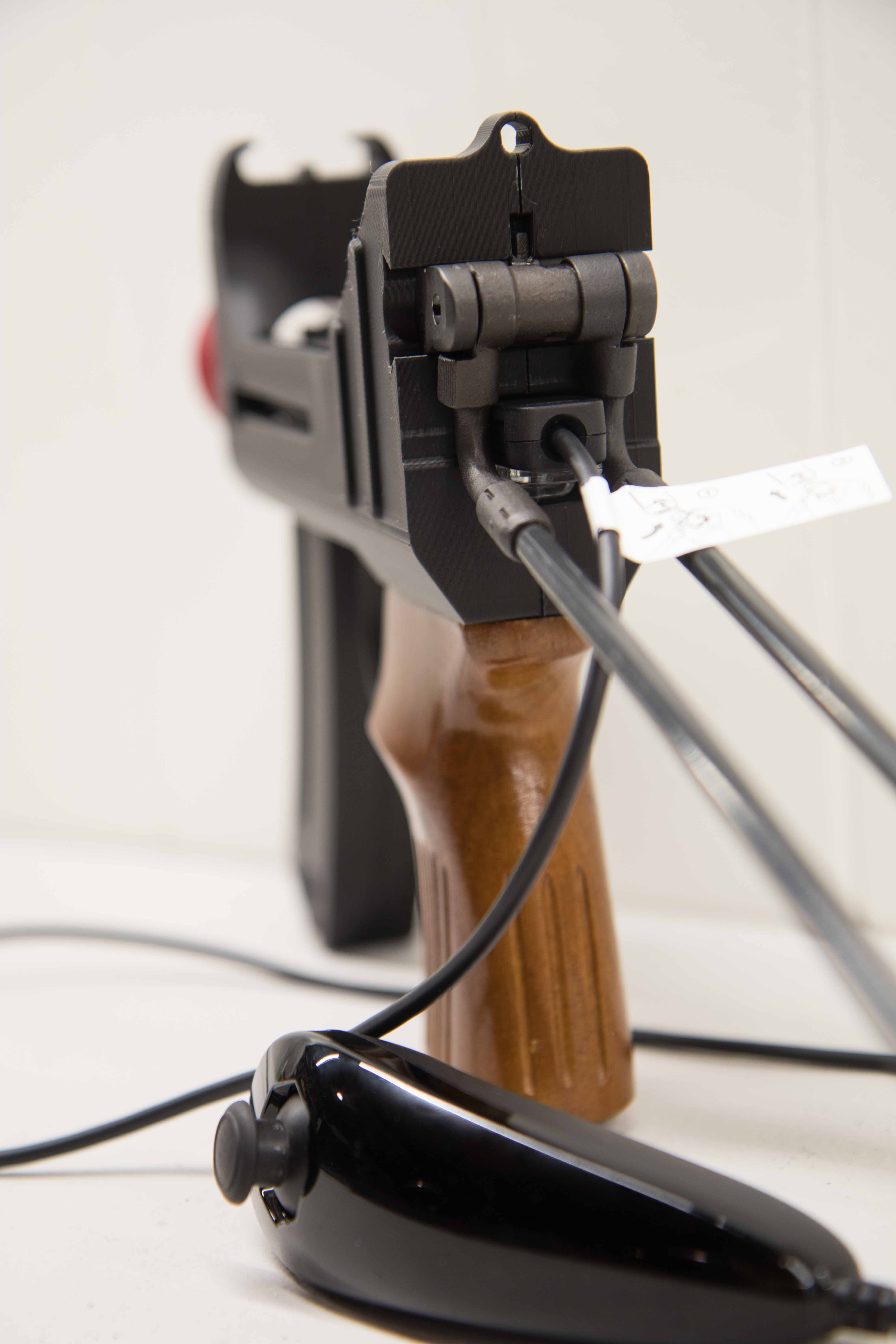

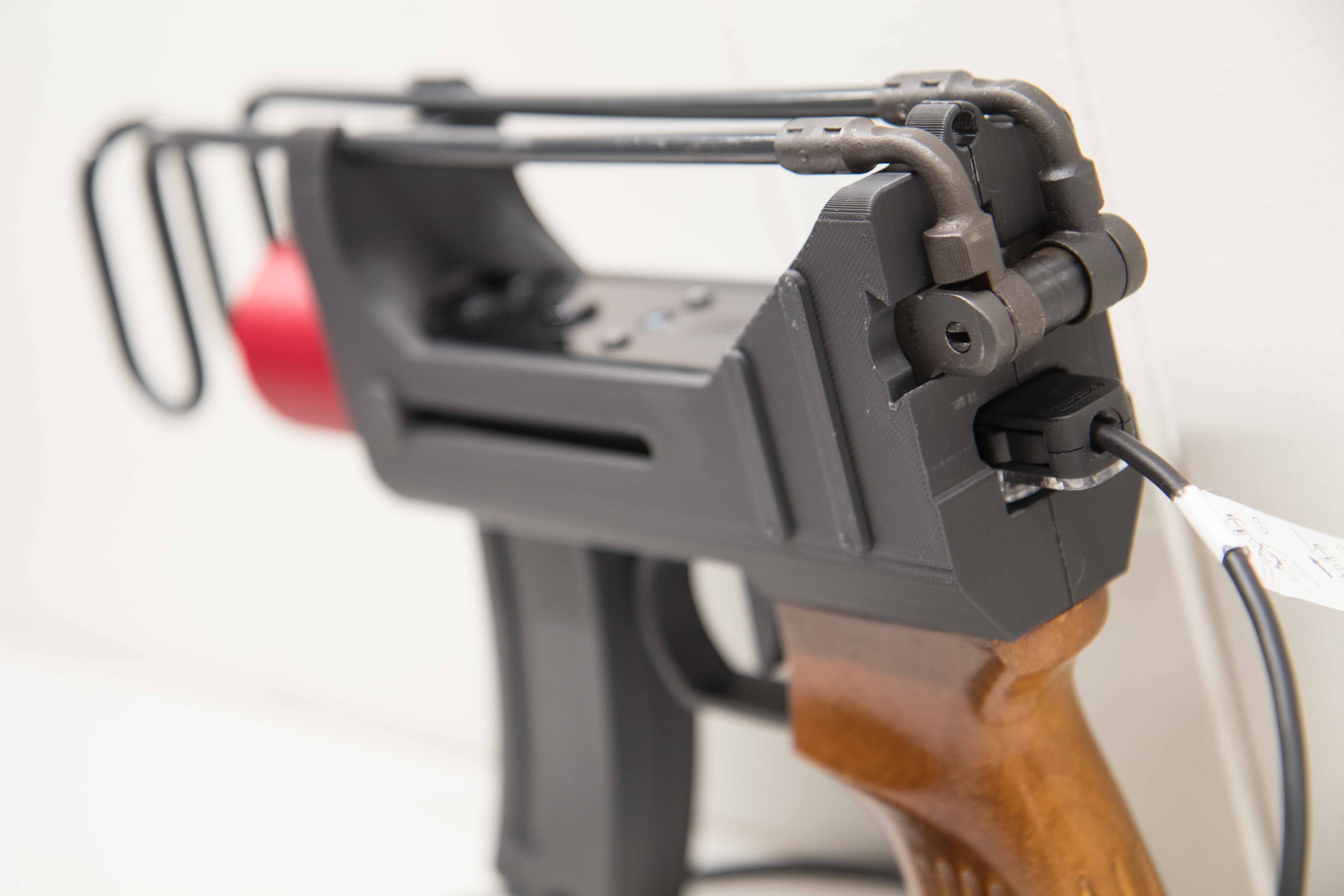

  9. Trượt báng VZ 61 surplus vào rãnh dovetail phía sau của clamshell bằng cách nhấn detent ở phía trên cụm dovetail của báng. Trượt vào cho tới khi detent “click” và khóa chắc tại chỗ.

Hướng dẫn sử dụng (Use Instructions):

Báng không thể bung ra hoặc gập lại khi đang cắm nunchuck. Bạn phải rút nunchuck ra thì mới bung hoặc gập báng được.
