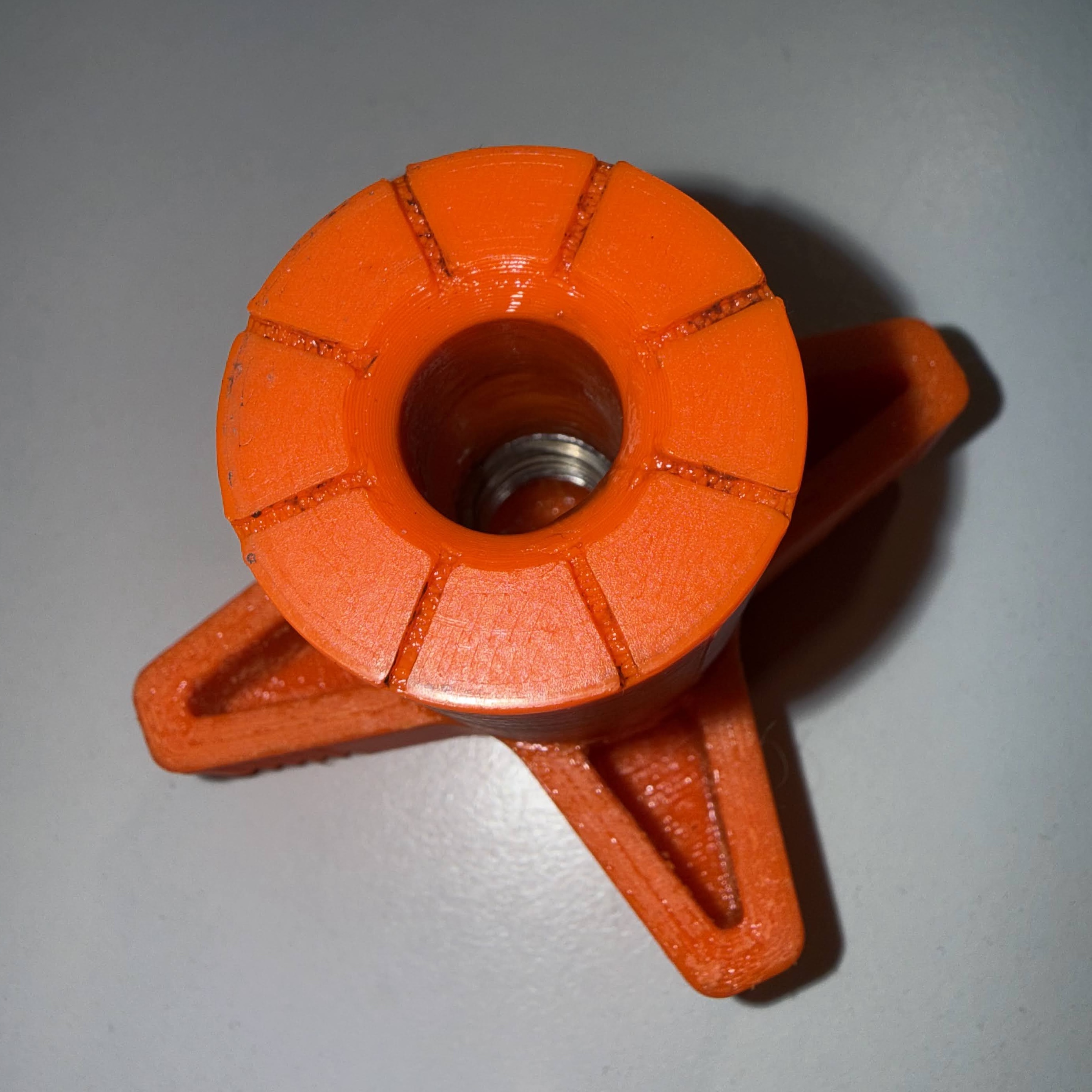

Tay Vặn Star Knob Tham Số M8/M10/M12 (Handle Grip)

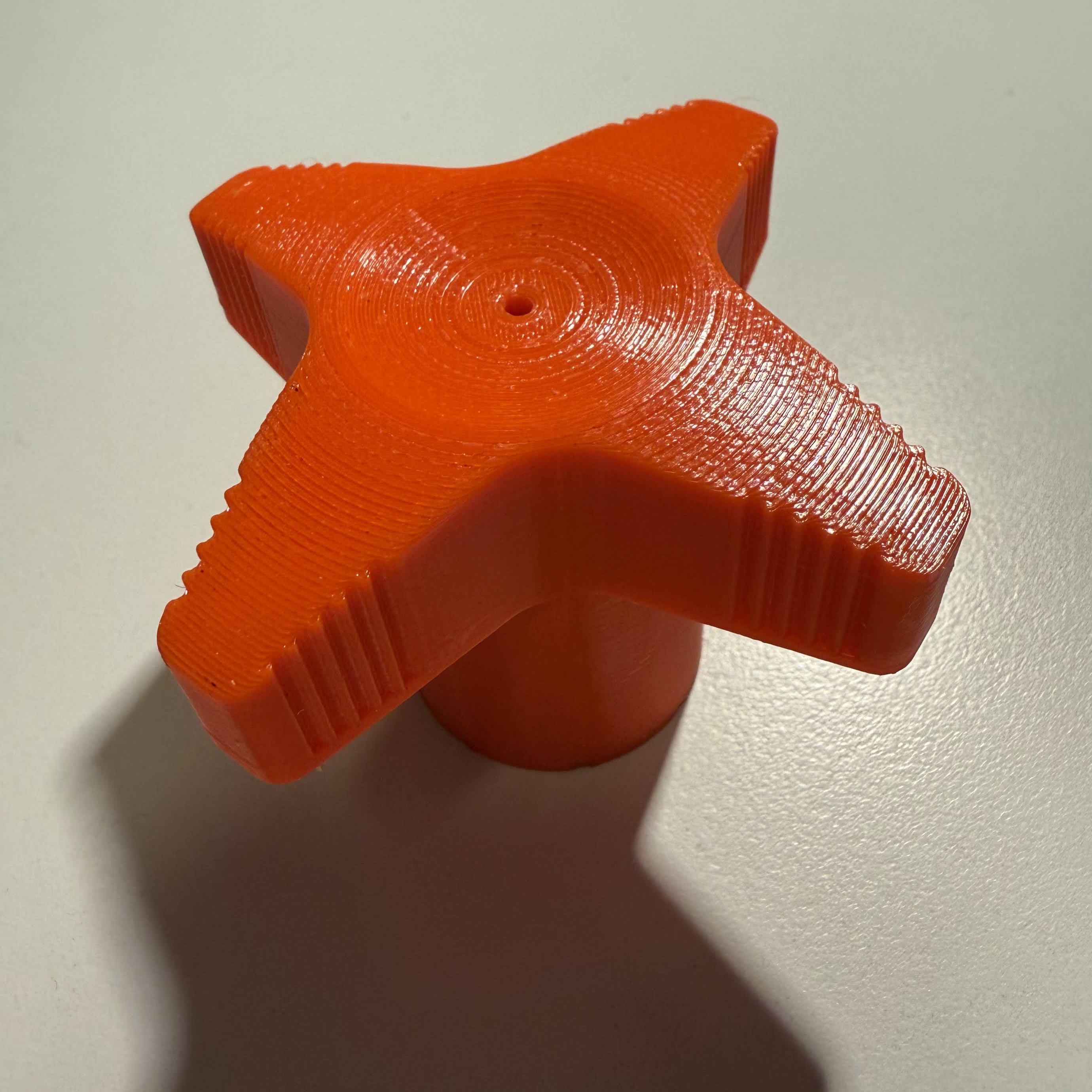

Mình đã in bằng PETG với 100% infill, nên nó rất là chắc.

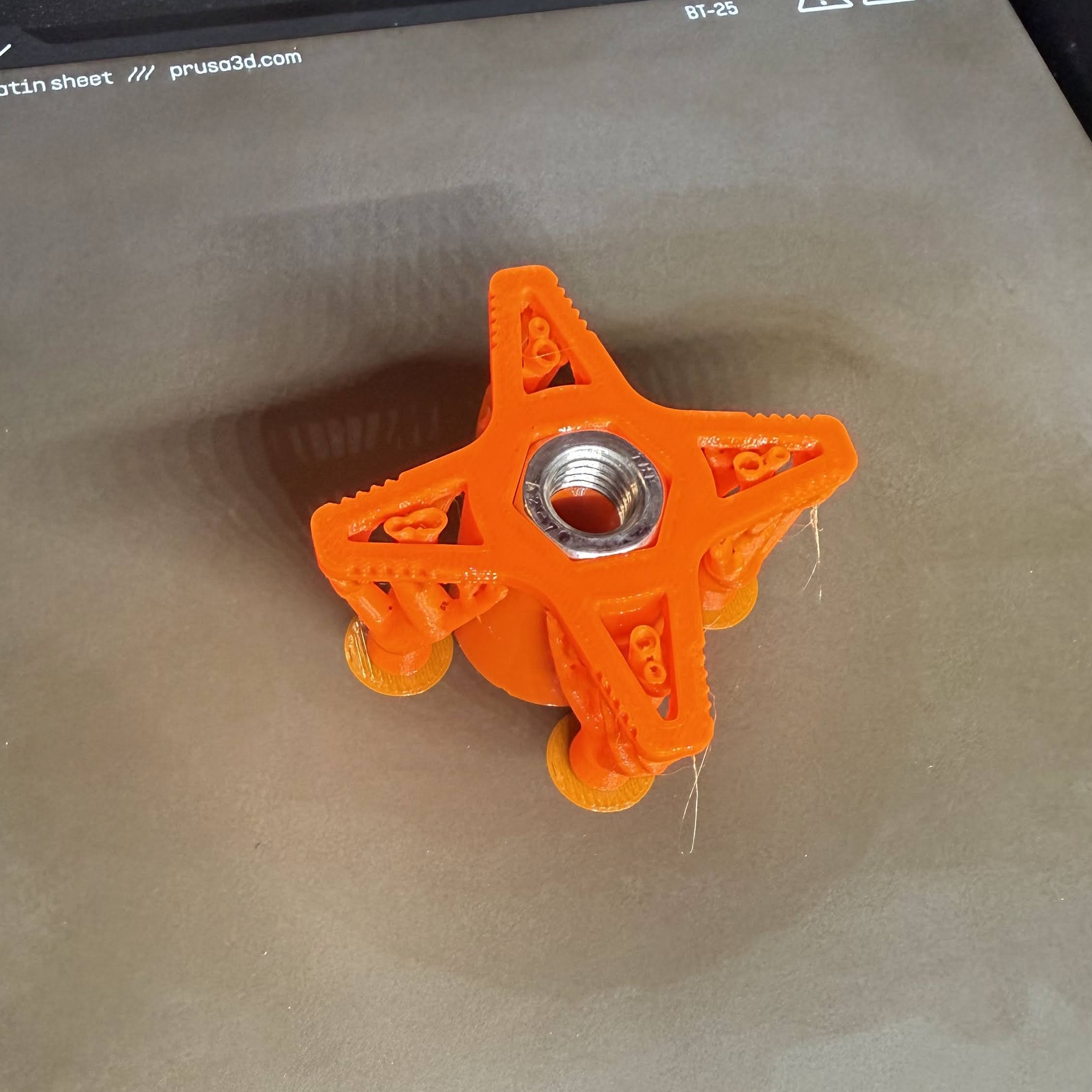

Trong slicer bạn chèn một lệnh “Pause” ở đúng độ cao để bỏ đai ốc vào.

Để in mẫu này mình dùng:

• PrusaSlicer (OrcaSlicer chắc cũng làm tương tự được)

• Hướng đặt: phần grip quay lên trên

• Filament PETG

• 100% infill

• Layer height: 0.15 mm

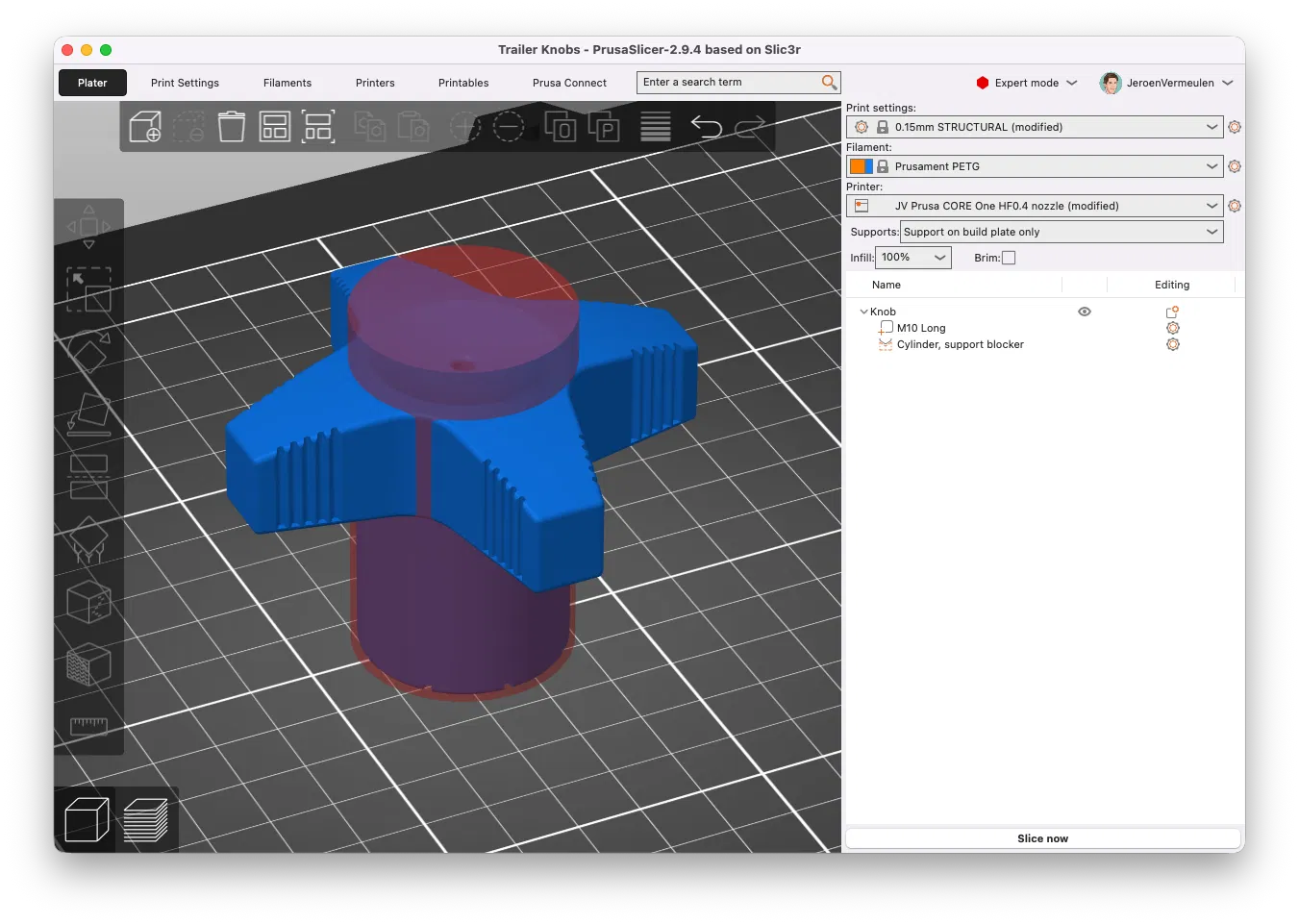

• Dùng một cylindrical support blocker để chặn support trong phần shaft và vị trí cần đặt đai ốc

• Support style: Grid

• 'Supports on build plate only'

• 'Thick bridges'

• 'Extra perimeters on overhangs'

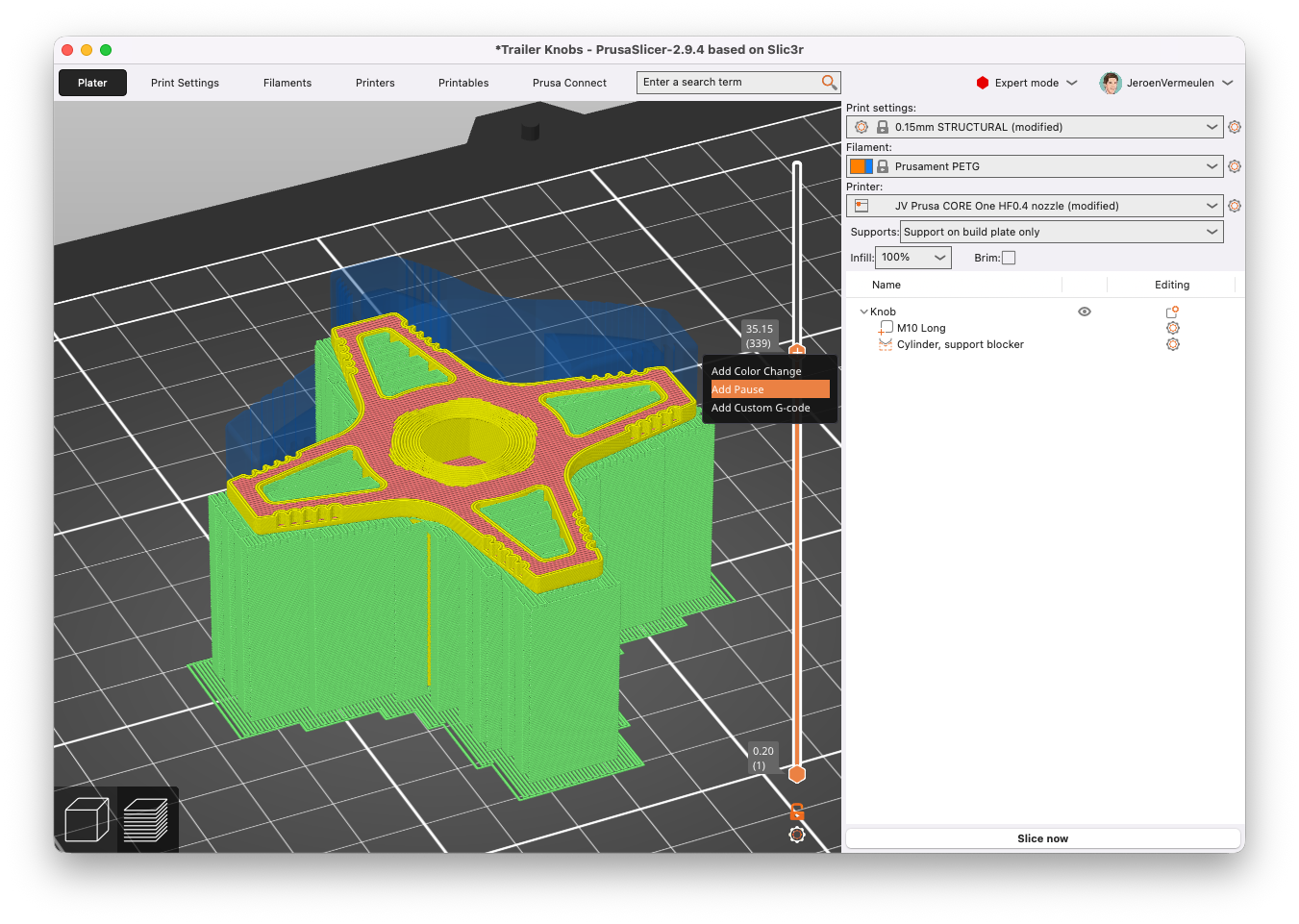

• Chèn một 'Pause' ở layer bắt đầu bridge phần trên của đai ốc

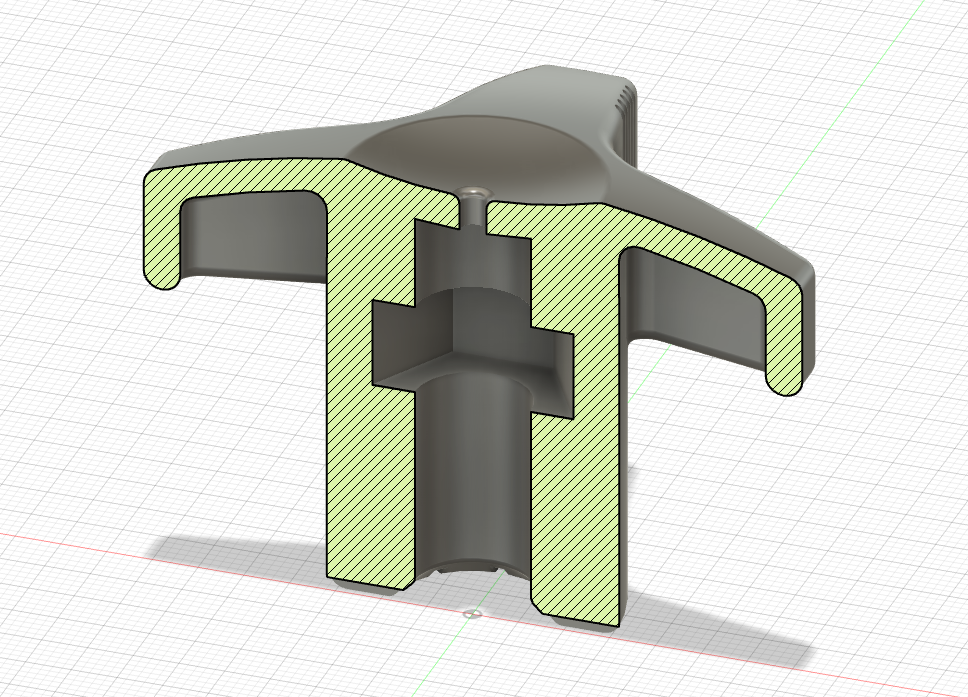

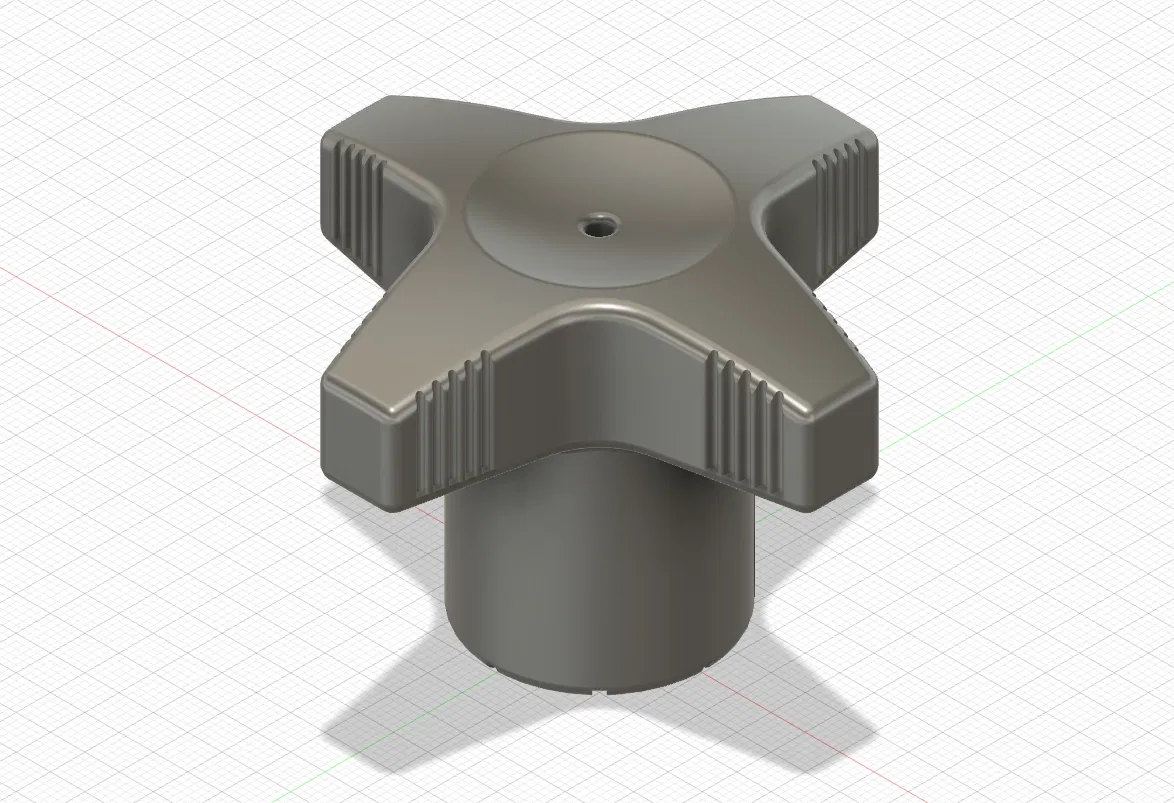

Thiết kế bằng Fusion360, có kèm file nguồn.

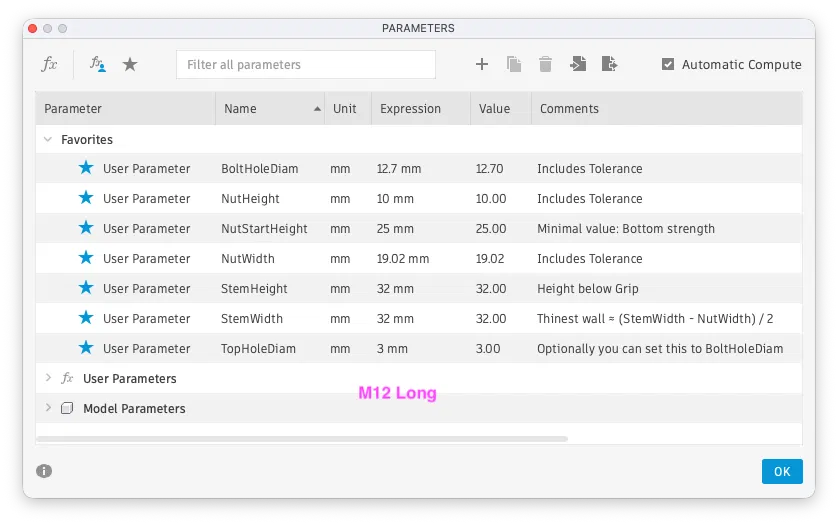

Nhiều kích thước có thể chỉnh được qua MODIFY > Change Parameters.

Trong Fusion360, mình dùng cách này để import tham số từ CSV và ghi đè lên giá trị hiện có:
https://forums.autodesk.com/t5/fusion-support-forum/how-can-i-import-parameters-from-a-csv-and-overwrite-the/m-p/13947650/highlight/true#M212331

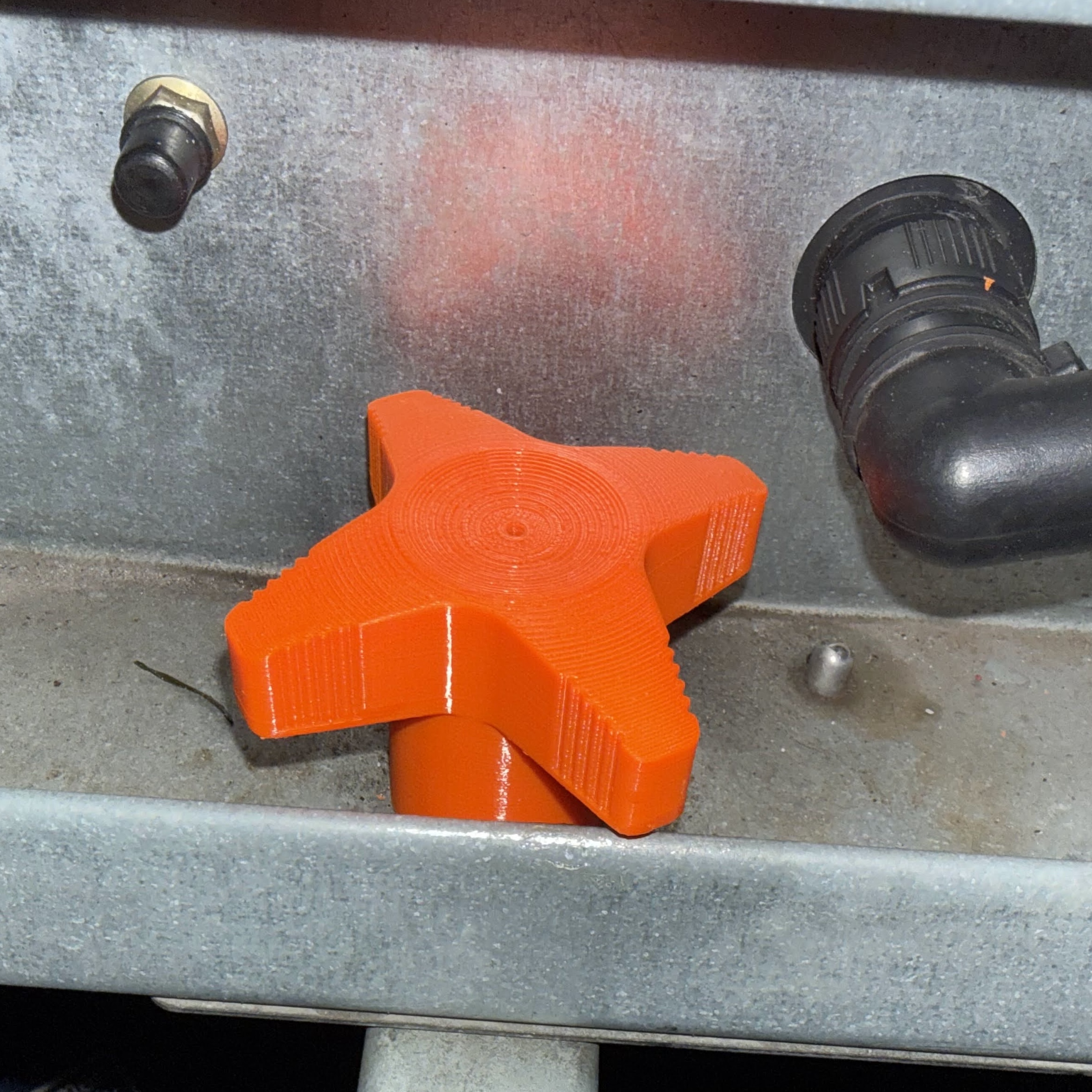

Thiết kế này lấy cảm hứng từ phiên bản “male” bạn có thể đặt mua ở đây:
https://www.boottraileronderdeel.nl/search/Draaiknop+M10/
