Mini-reel cho linh kiện SMD (cut tape) – phiên bản 3A

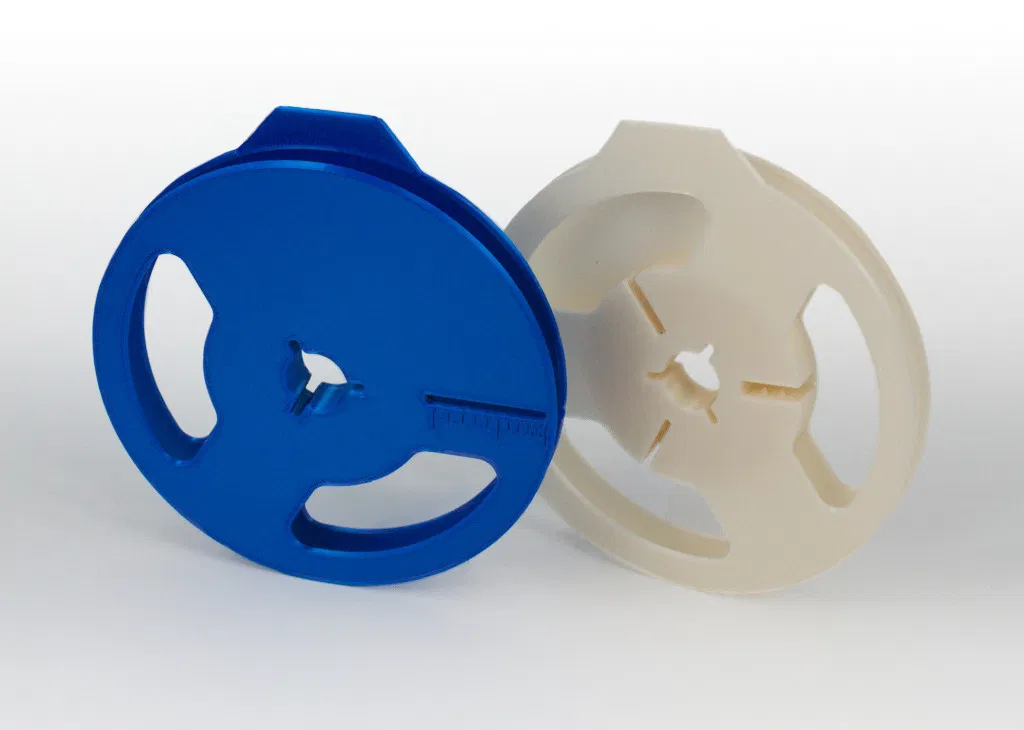

Mini-reel là một cuộn (reel) dành cho linh kiện SMD trên băng cắt (cut tape). Nó tương thích với cuộn chuẩn 7", chỉ là nhỏ hơn. Vì vậy dung lượng cũng nhỏ hơn nhiều: khoảng 1/4 so với cuộn 7".

Đây là bản cập nhật (remix) từ các thiết kế mini-reel trước của mình:

• A mini-reel for SMD components, version 2B.
• .

Thông tin chi tiết hơn về thiết kế và lý do làm mini-reel có trong bài mô tả đầy đủ hơn trên website của tụi mình.

Cập nhật 3A

File nguồn OpenSCAD đã được chỉnh để thay toán tử “minkowski” bằng “offset”. Hình dạng 3D tạo ra vẫn y chang, nhưng thay đổi này cho phép dùng các bản development releases (để tùy biến mini-reels). File STL không hề sửa, chỉ cập nhật nguồn OpenSCAD.

Tính năng

Tính năng cốt lõi của mini-reel là tương thích với cuộn theo chuẩn công nghiệp. Nó đáp ứng các kích thước và yếu tố thiết kế quan trọng trong IEC-481. Tuy vậy, mini-reel còn có thêm vài tính năng bổ sung.

Khe để ước lượng số lượng linh kiện còn lại trên cuộn

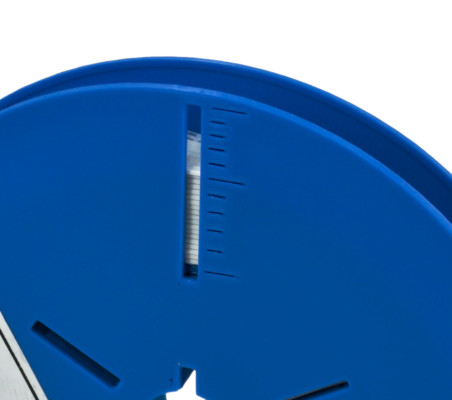

Mini-reel (tùy chọn) có một khe kèm vạch chia tỉ lệ. Nhờ đó bạn có thể ước lượng số linh kiện còn lại trên cuộn.

Mỗi vạch tương ứng 10% chiều dài băng trên cuộn. Ví dụ một mini-reel đầy chứa 1200 linh kiện, và cuộn băng chạm đến vạch thứ sáu, thì ước tính còn khoảng 720 linh kiện (1200 nhân 60%).

Việc này yêu cầu bạn biết một mini-reel đầy chứa được bao nhiêu linh kiện. Có vài cách để xác định, xem trong bài viết trên website của tụi mình. Bạn cũng có thể in cho mục đích này.

Dĩ nhiên bạn không cần lặp lại quy trình đó hoài. Khi bạn nạp băng vào cuộn, bạn có thể đo độ dày băng và suy ra dung lượng của một mini-reel đầy. Sau đó chỉ cần ghi giá trị đó lên nhãn. Vậy nên mỗi lần lấy mini-reel ra dùng, bạn nhìn vạch chia và dung lượng “full reel” trên nhãn là có ngay con số ước lượng nhanh & tương đối chính xác về lượng còn lại.

Các khe giữ đầu băng (tape ends)

Cuộn phải giữ được đầu băng. Nó cần cho phép kéo ra không quá khó, nhưng cũng phải tránh để băng tuột ra quá dễ. Vấn đề là: băng cho linh kiện SMD có nhiều độ dày khác nhau.

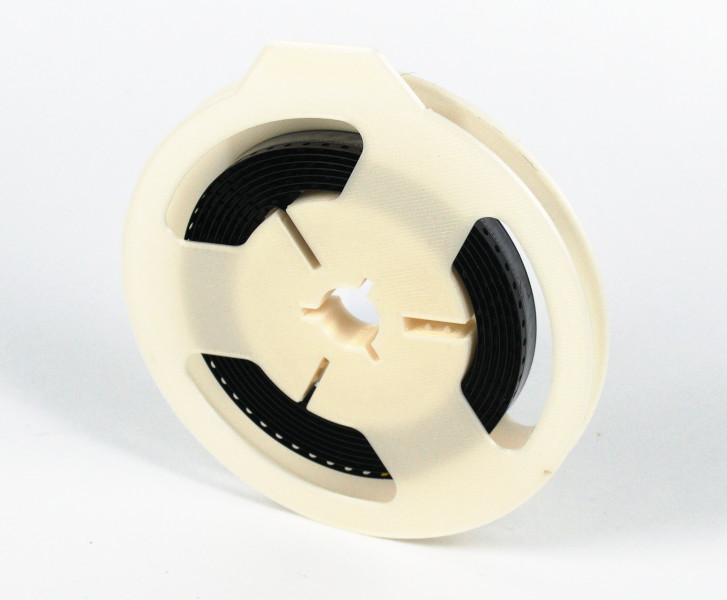

Mini-reel có ba khe, với bề rộng khác nhau. Quy tắc chung là: khe hẹp nhất mà băng vẫn vừa, thường là khe nên dùng. Ngoài ra, mỗi khe có hai “chốt” (pins) để bấm vào các lỗ sprocket của băng cắt.

Mục đích của các chốt là giữ cho đầu băng cắt không bị tuột ra khỏi khe quá dễ (vì khi đã tuột, băng cắt có xu hướng xổ ra khỏi cuộn gần như hết).

Nhãn cạnh (edge label)

Nhãn cạnh là tính năng của phiên bản 3 của mini-reel.

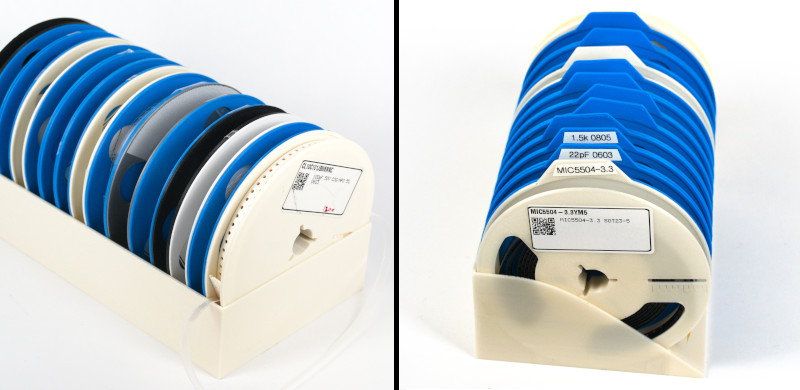

Nếu bạn cất mini-reels trong một khay, thường bạn chỉ thấy nhãn của cuộn nằm phía trước, còn các cuộn khác thì không thấy nhãn. Xem phía trái của hình (đó là mini-reel, version 2). Muốn tìm đúng cuộn có linh kiện cần, bạn phải lấy các cuộn ra khỏi khay để nhìn nhãn.

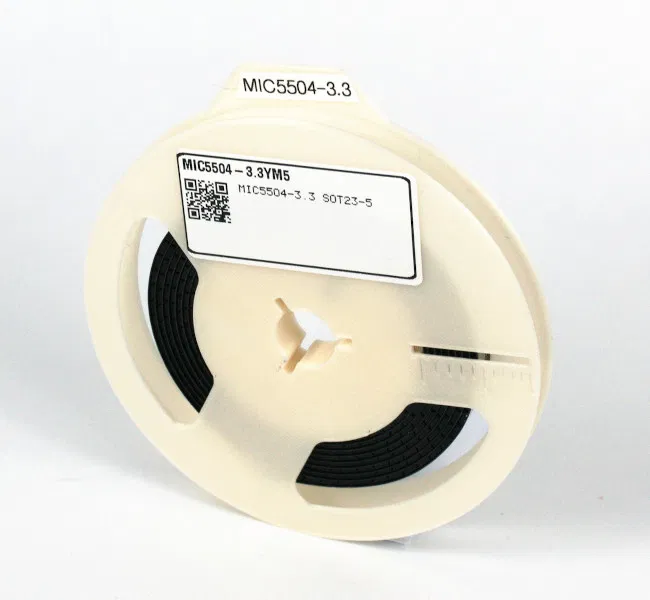

Phía phải của hình là thiết kế hiện tại (version 3) có nhãn cạnh. Nhãn cạnh giúp bạn nhìn phát biết ngay cuộn đó chứa linh kiện gì mà không cần lấy ra khỏi khay.

Nhãn cạnh là tùy chọn (nhiều tính năng và tùy chọn có thể cấu hình trong file nguồn OpenSCAD). Ở mục “Files”, mình đã thêm các file STL cho mini-reels có và không có nhãn cạnh.

Hướng dẫn in

Mình khuyên in các phần trên bề mặt mịn (không dùng tấm thép “powder-coated”; tấm satin-coated thì rất ổn). Bạn sẽ muốn mặt trên của cuộn mịn để nhãn dán bám tốt.

Các chốt cho lỗ sprocket về cơ bản là kiểu “perimeter bridges”. Vì vậy mình khuyến nghị PLA, vì bắc cầu (bridge) tốt. (Bạn cũng có thể tắt chốt trong OpenSCAD customizer.) Không cần brim hay support.

Hướng dẫn lắp ráp

Một mini-reel gồm hai phần, bạn chỉ cần bấm (clip) lại với nhau. Không cần keo. Có ba chốt ở nửa trên và ba lỗ tương ứng ở nửa dưới để canh thẳng hàng. Các chốt được bố trí sao cho hai nửa chỉ bấm khớp theo đúng một hướng duy nhất (so với nhau). Nếu bấm không vào, hãy kiểm tra xem bạn đã khớp đúng chốt với lỗ chưa.
