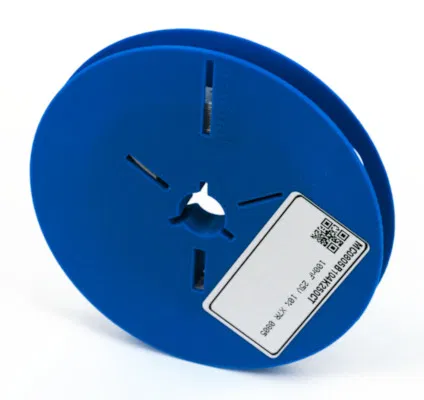

Cuộn mini cho linh kiện SMD, phiên bản 2B

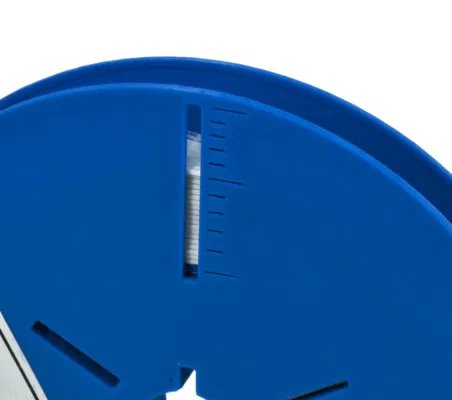

Lưu ý: thiết kế này đã được cập nhật lên mini-reel phiên bản 3. The mini-reel là một cuộn cho các linh kiện SMD trên băng cắt. Nó tương thích với các cuộn 7" tiêu chuẩn, chỉ nhỏ hơn. Do đó, dung lượng của nó cũng nhỏ hơn nhiều: khoảng 1/4 dung lượng của cuộn 7". Đây là bản cập nhật (remix) từ thiết kế mini-reel trước đó của tôi, xem . Tôi giới thiệu bạn xem trang đó, hoặc trang web của chúng tôi với mô tả đầy đủ hơn, để biết thiết kế và lý do. "Tính năng" mới mà phiên bản 2 mang lại là một khe và các vạch chia tỷ lệ bên cạnh nó. Khe này cho phép bạn kiểm tra còn lại bao nhiêu trong cuộn. Ở phiên bản 2A, các vạch chia tỷ lệ được đặt cách nhau để đánh dấu các bước 10% lượng còn lại so với cuộn đầy (vì vậy ước tính số lượng trên cuộn chỉ yêu cầu bạn biết một cuộn mini đầy chứa bao nhiêu linh kiện). Phiên bản 2B thêm các chốt cho các lỗ răng cưa ở các khe nơi đầu băng cắt được đưa vào. Đây là một tính năng tùy chọn, có thể được bật hoặc tắt trong tệp OpenSCAD. Mục đích của các chốt là để giữ cho đầu băng cắt không bị trượt ra khỏi khe quá dễ dàng (sau đó băng cắt có xu hướng bị cuộn ra khỏi cuộn hoàn toàn. ### Hướng dẫn in A mini-reel bao gồm hai phần, bạn có thể ghép chúng lại với nhau. Không cần keo. Tôi khuyên bạn nên in các bộ phận trên một bề mặt nhẵn (không phải tấm thép "phủ bột"; tấm phủ mờ hoạt động rất tốt). Các chốt cho các lỗ răng cưa về cơ bản là "cầu nối chu vi". Vì vậy, tôi khuyên dùng PLA, loại vật liệu bắc cầu tốt. (Bạn cũng có thể tắt các chốt trong trình tùy chỉnh OpenSCAD.) Không cần brim hoặc supports.
