Kệ giữ bình xịt cho pegboard/Skådis kèm bracket nhiều size

Tóm tắt

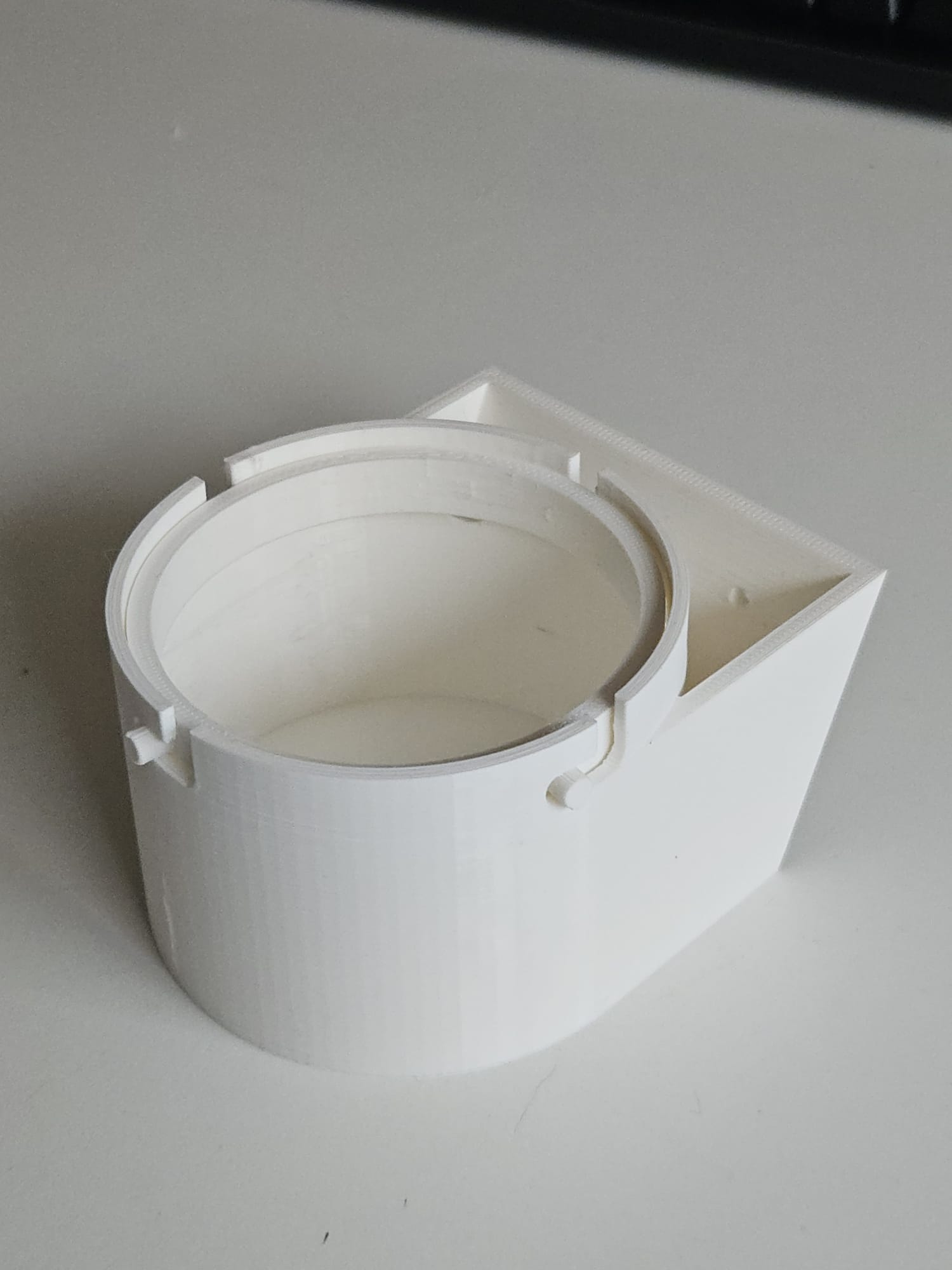

Đây là một kệ giữ bình xịt (spray can holder) kèm các vòng/ngoàm (bracket) để gắn lên pegboard IKEA SKÅDIS. Phần holder được thiết kế nghiêng 66° và có thể xếp chồng ngang (và dĩ nhiên có thể xếp dọc, tùy loại chai/bình bạn dùng).

Holder đi kèm một loạt bracket để phù hợp nhiều kích cỡ khác nhau. Các vòng được bấm vào bằng bốn móc nhỏ.

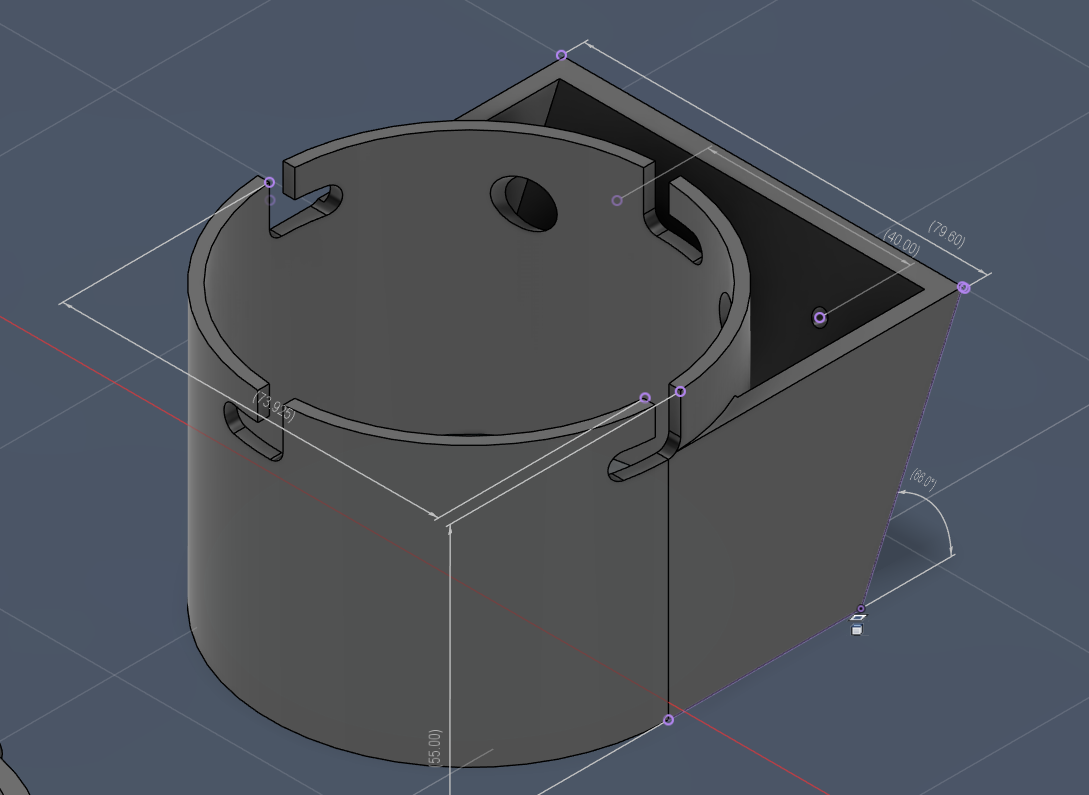

Kích thước chung

Phần này khá đơn giản. Nó chiếm hai điểm gắn trên pegboard và dùng ngàm T-nut để siết cố định. Holder nghiêng 66° và có thể xếp chồng ngang (và dĩ nhiên có thể xếp dọc, tùy loại chai/bình bạn dùng).

Cấu hình in (Print Configuration)

• Nên in phần này với mặt “butt side” úp xuống.

• Với can holder, infill 15–30% là dư xài.

• Với các bracket, infill 15–30% là đủ, nhưng tùy mức độ bạn “bẻ/ấn mạnh” lên nó thì mình khuyên tăng thêm chút.

• Khuyến nghị in bracket với thứ tự in tường outer-inner để đảm bảo các chốt (plugs) không bị quá cứng/khó thao tác khi gài vào móc của holder.

• Khuyến nghị dùng Organic tree supports cho các lỗ bắt vít. Tuy nhiên các vị trí này khá cao, nên mình gợi ý cứ in không support rồi khoan/đục sạch phần bavia/dư thừa sau.

• Chi tiết có đáy phẳng lớn nên không cần brim.

Lắp đặt (Mounting)

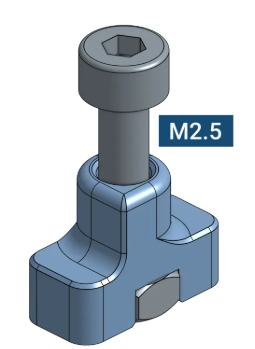

Phần này dùng hệ “Skadis T-Nut” huyền thoại do @6d6178 tạo ra ban đầu:

Skadis T-Nuts Mounting System for Ikea Skadis Pegboards by 6d6178 | Download free STL model | Printables.com
