Adaptor gắn loa sau cho Jaguar XJS bản Base 1

6 hình

DIY

Adaptor gắn loa sau cho Jaguar XJS bản Base

Tác giả monkfe_1204924

Lượt tải
1
Lượt coi
37

File 3 1,8 MB

  • Jaguar_rear_speaker_adaptor_front_4mm_1767382037.stlSTL · 361,4 KB
  • Jaguar_rear_speaker_adaptor_front_6mm_1767382038.stlSTL · 240,2 KB
  • Jaguar_rear_speaker_adaptor_rear_1767382040.stlSTL · 1,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#188375
Danh mục
DIY
Ngày đăng

Mô tả

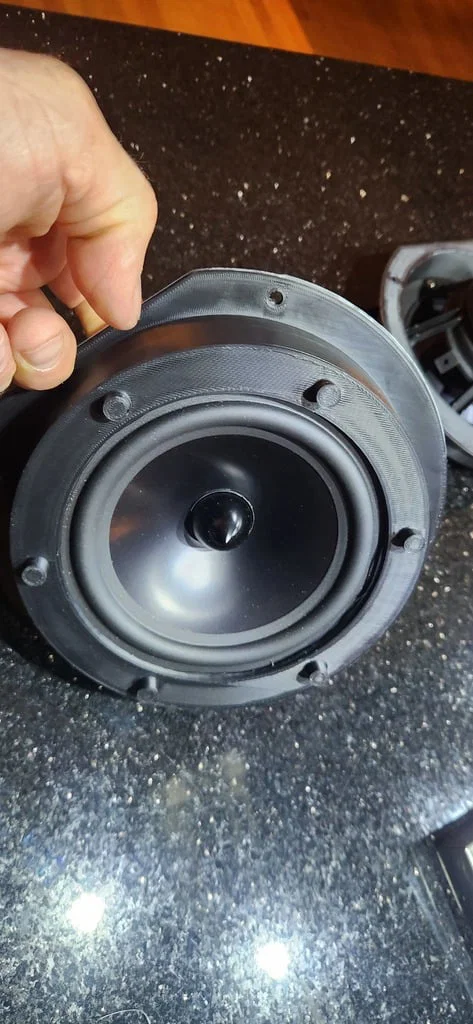

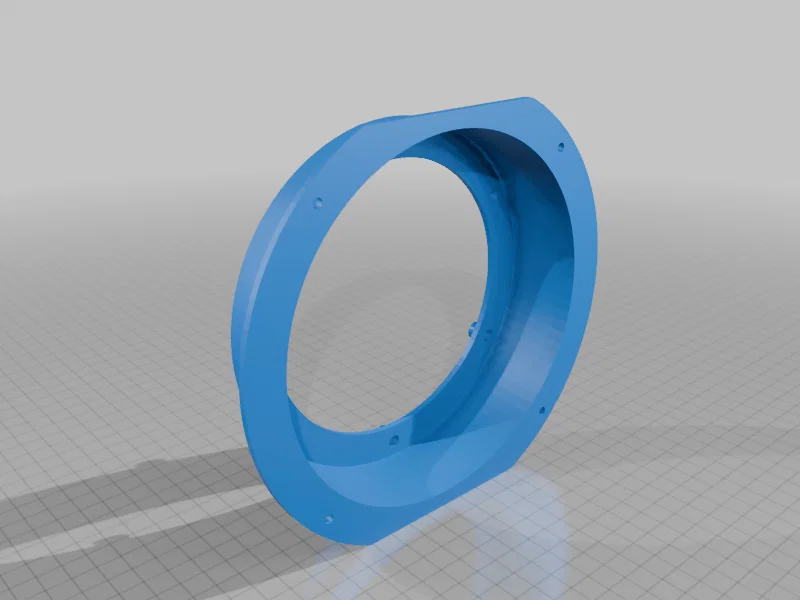

Cái này dùng cho loa sau của bản Base (xe mình là convertible). Loa mid range zin là một loại khá “dị”, giờ không còn bán nữa. Nên mình tìm một loa mid range khác (Dayton Audio RS150-4) size 6 inch rồi dời nó tiến về phía trước vào bulkhead nhiều nhất có thể. Đây là giải pháp mình làm ra. Xài ổn.

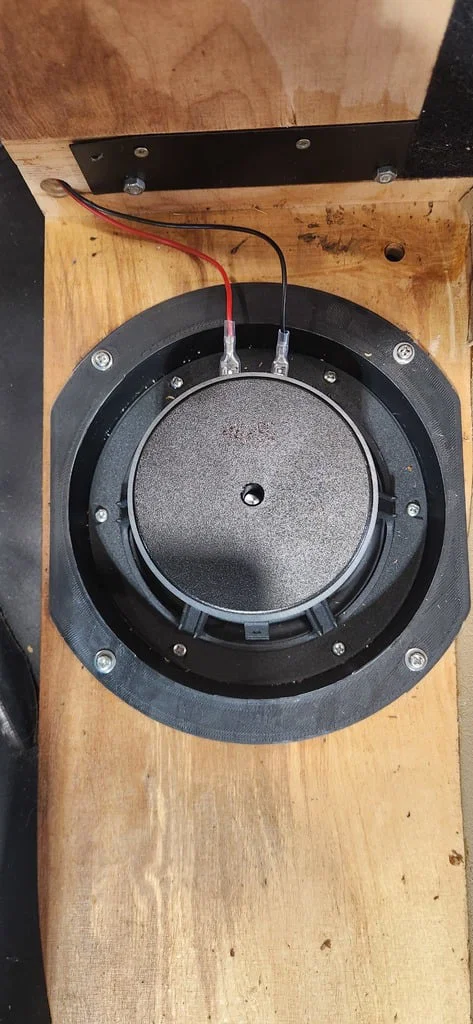

Mình làm theo 2 cách khác nhau. Nếu bạn đang tháo rã toàn bộ như mình, mình lắp mấy cái wood insert vặn vào gỗ để có thể dùng ốc máy (machine screw) bắt loa. Phần này cần khoan đúng vị trí trên bulkhead; trường hợp của mình dùng hardware 4mm và cần mũi khoan 6mm. Vì vậy hãy dùng bản 6mm vì bạn có thể khoan xuyên qua lỗ của adaptor vào gỗ, rồi lắp insert.

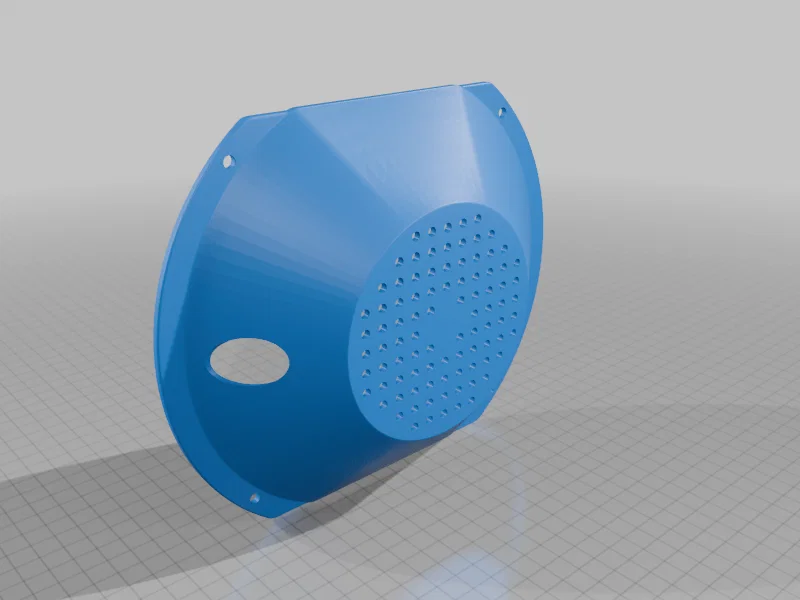

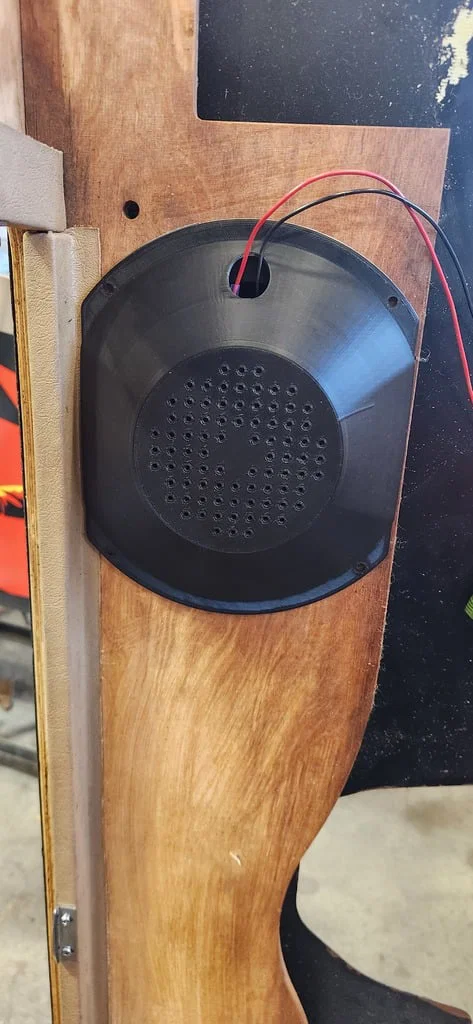

Nếu bạn muốn thay lại ngay tại chỗ (refit in place), mình khuyên dùng bản 4mm và bắt trực tiếp bằng ốc gỗ hoặc ốc sheet metal vào gỗ. Phần nắp sau mình dự tính cũng chỉ dùng ốc sheet metal bắt thẳng vào gỗ, vì mình sẽ đi xuyên qua lớp carpet nên có thể sẽ hơi chật.

Mình in bằng ABS, infill 30%, có brims cả bên trong lẫn bên ngoài. Ít nhất 3 perimeters. Mình dùng các insert 4mm trong model này: https://www.amazon.com/dp/B0CS6XGMFD?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Category: Other

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
1,8 MB
File lớn nhất
1,2 MB
