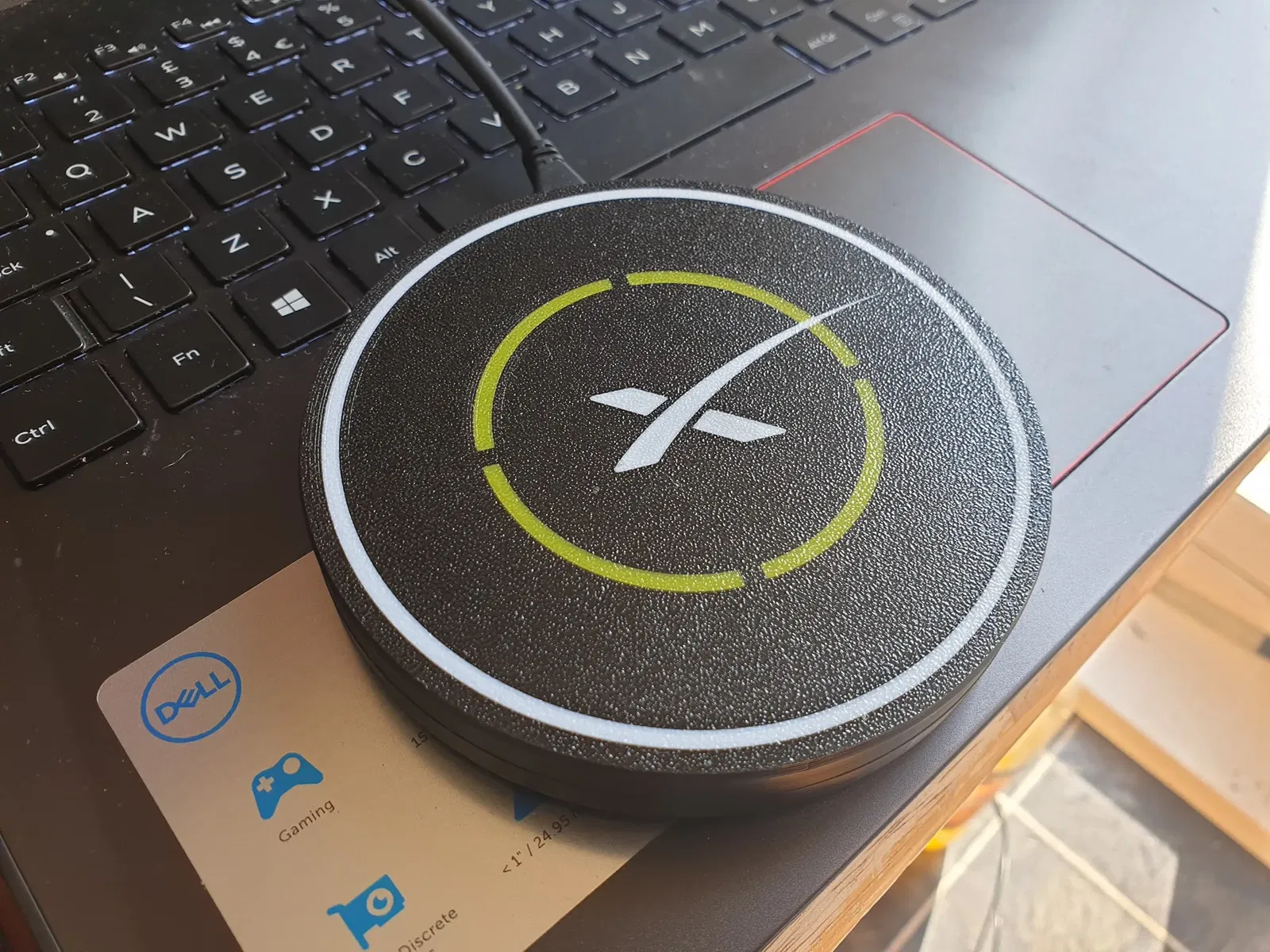

Sạc không dây Qi cho đế hạ cánh SpaceX

Nó thực hiện những gì nó nói trên nhãn. Sạc không dây nhanh (Tối đa 10W). Có thể in với hoặc không có MMU. Không cần kiến thức điện hoặc hàn. Thiết kế không vít, chỉ cần dán PCB và cuộn lại, 2 nửa ghép lại với nhau. Hoạt động trên bất kỳ thiết bị nào tuân thủ Qi. Tôi đã sử dụng nó trên iPhone 8 và Samsung Galaxy S9 của tôi. Để sạc đầy S9 của tôi mất 3.5 giờ.

Hướng dẫn in

Các tệp gcode và 3mf mà tôi đã tải lên không được thiết lập cho MMU. Nếu bạn có MMU, bạn sẽ cần tự cắt nó. Bạn có thể bỏ qua phần danh sách linh kiện.

Tôi đã sử dụng phương pháp "MMU của người nghèo" để in nửa trên của cái này, có 7 lần thay đổi màu sắc. Bắt đầu với màu đen sau đó chuyển sang trắng, vàng, đen, trắng, đen, vàng rồi đen để hoàn thành.

Tệp gcode dựa trên hồ sơ MK3 gốc, MK3 chất lượng 0.2mm với một số thay đổi. Nếu bạn tự cắt hoặc với tệp 3mf, sau dòng xả trước khi nó bắt đầu in, nó sẽ yêu cầu bạn thay đổi filament. Bạn có thể chỉ cần nạp lại màu đen nhưng nếu bạn muốn loại bỏ sự thay đổi màu sắc không cần thiết, bạn có thể xóa nó thủ công. Mở tệp gcode đã xuất của bạn bằng một trình soạn thảo văn bản như Notepad++. Nhấn Ctrl+F và trong cửa sổ Tìm kiếm, tìm "M600", sau đó xóa M600 đầu tiên và dòng T0.

Tệp 3mf nửa trên đã được thiết lập sẵn cho MMU của người nghèo nhưng nếu bạn muốn tự thiết lập, hãy đọc cái này, rất dễ thực hiện. Tuy nhiên, hãy kiểm tra bình luận của tôi ở dưới cùng của trang, có một bước bị thiếu trong hướng dẫn, cần thay đổi một cài đặt bổ sung. Để xem cài đặt trong eSlicer, bạn có thể cần thay đổi cài đặt người dùng của mình thành Chuyên gia ở góc trên bên phải.

https://www.instructables.com/id/Poor-Mans-MMU-Multicolor-Printing-With-Single-Extr/?fbclid=IwAR20UgdpVHQXQYUVppFu0kh8hzMZum81JGzCIvQRCUaJkhn2wlqe7Gj86DY

Danh sách linh kiện

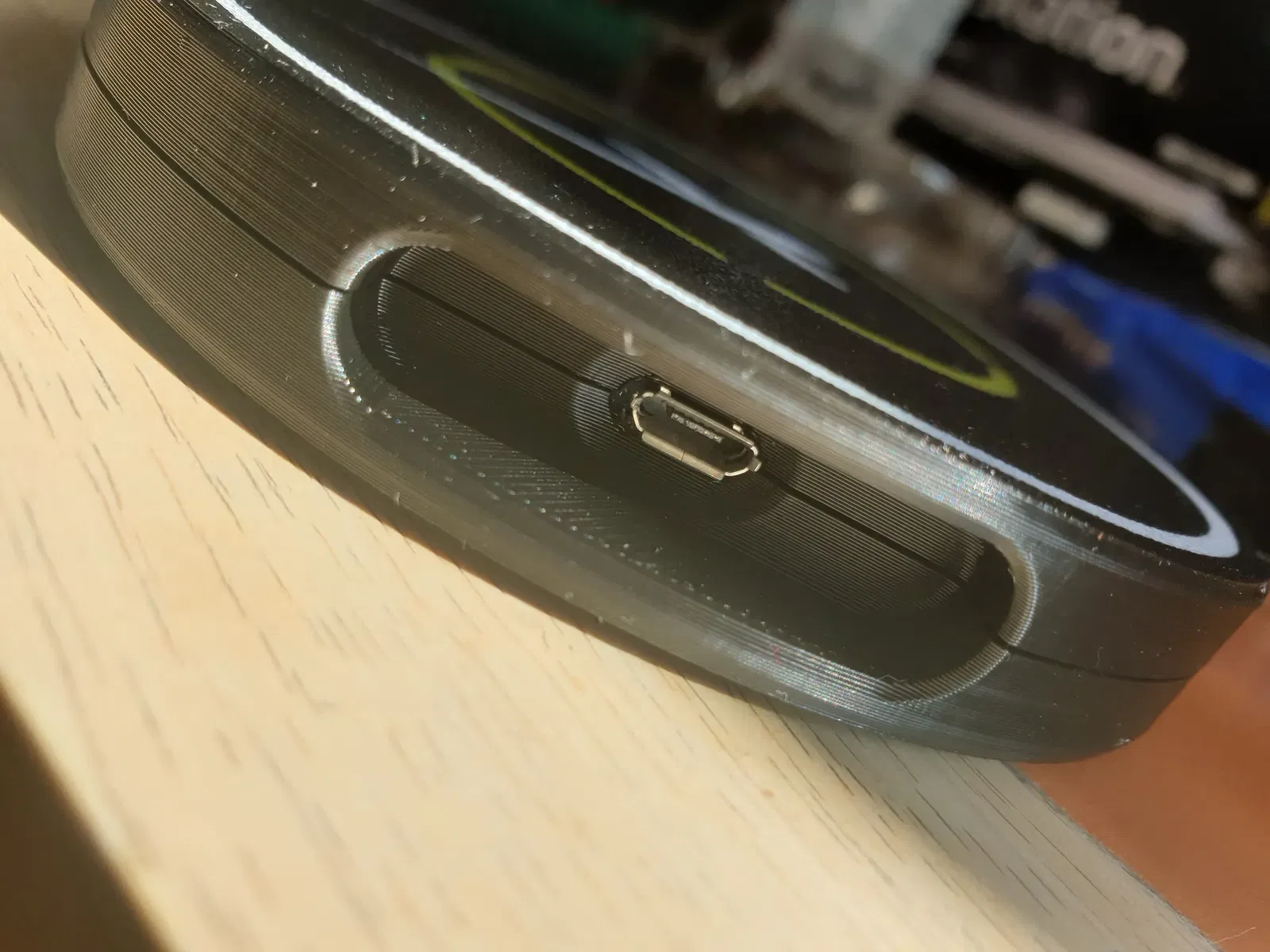

• Gikfun Qi Wireless Charger> >> https://www.amazon.co.uk/Gikfun-Wireless-Charger-Circuit-Charging/dp/B07DC3JL89> > - Sạc Micro USB> >> Bưu điện Trung Quốc:>> >> https://www.ebay.co.uk/itm/Power-Supply-Adapter-For-Raspberry-Pi-3-B-B-DC-5V-3A-5V-2-5A-US-UK-EU-AU-Plug/401651299500?hash=item5d844874ac:m:mex2ROYwdi4qPyJDE_oCRoQ&var=671396298789>> >> Tôi sử dụng:>> >> https://thepihut.com/products/raspberry-pi-official-universal-power-supply-5-1v-2-5a-black?ref=isp_rel_prd&isp_ref_pos=3&variant=20063164301374> > - Chân cao su> >> https://www.ebay.co.uk/i/123918167071?chn=ps&norover=1&mkevt=1&mkrid=710-134428-41853-0&mkcid=2&itemid=123918167071&targetid=519877050686&device=c&mktype=pla&googleloc=1006912&poi=&campaignid=1782815751&mkgroupid=70885937682&rlsatarget=pla-519877050686&abcId=1139356&merchantid=137612064&gclid=EAIaIQobChMIh4-W1_H-5AIVibTtCh3Y7gmMEAkYAiABEgK8N_D_BwE

• Để cố định PCB và cuộn dây, tôi đã sử dụng một ít keo nóng. Một loại keo epoxy 2 thành phần tốt có thể cố định nó tốt hơn nữa nhưng tôi đã sử dụng những gì tôi có vào thời điểm đó và nó có vẻ giữ rất tốt.
