Template Pattern Khoan Lỗ (Drilling Patterns Template)

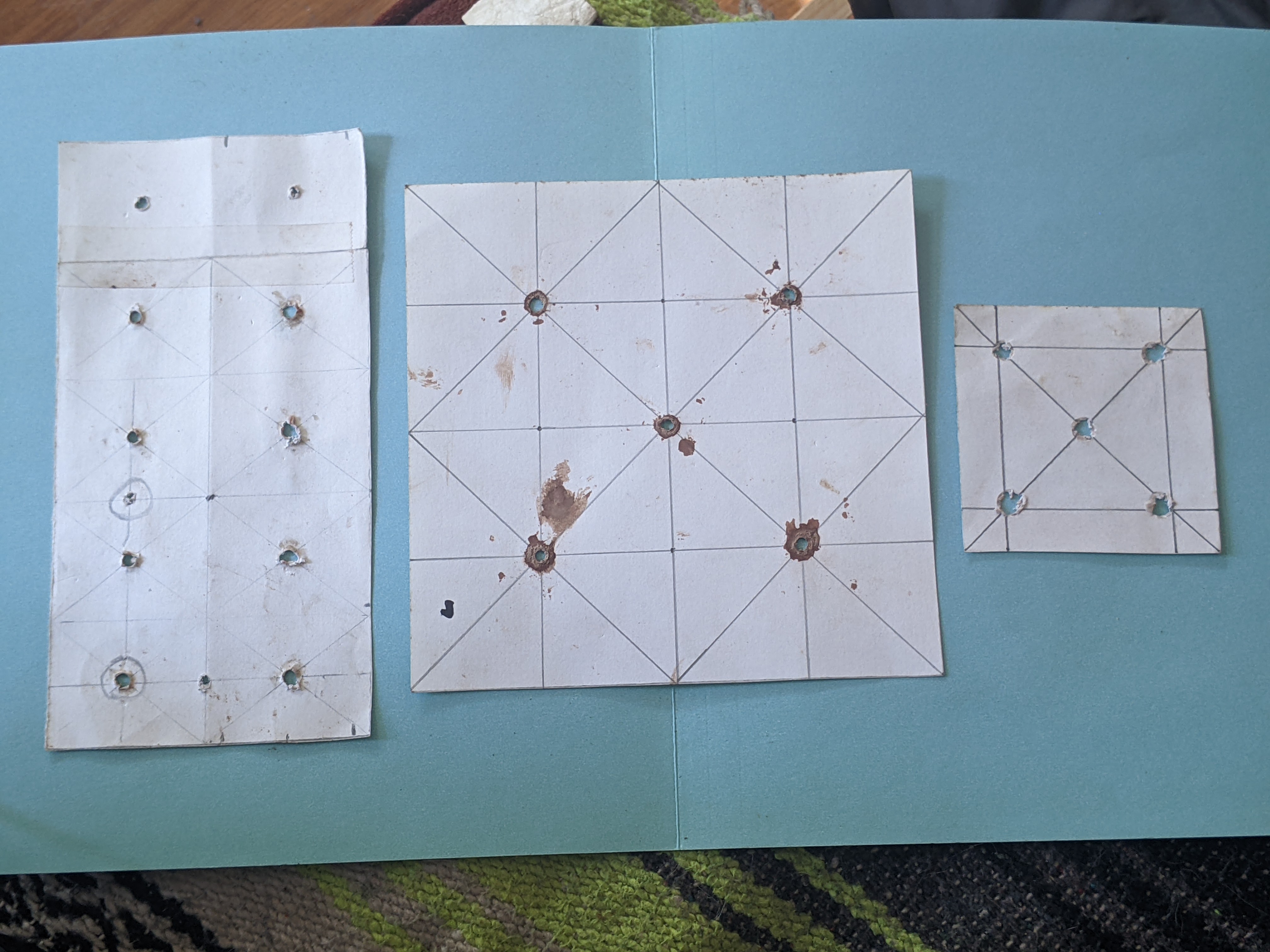

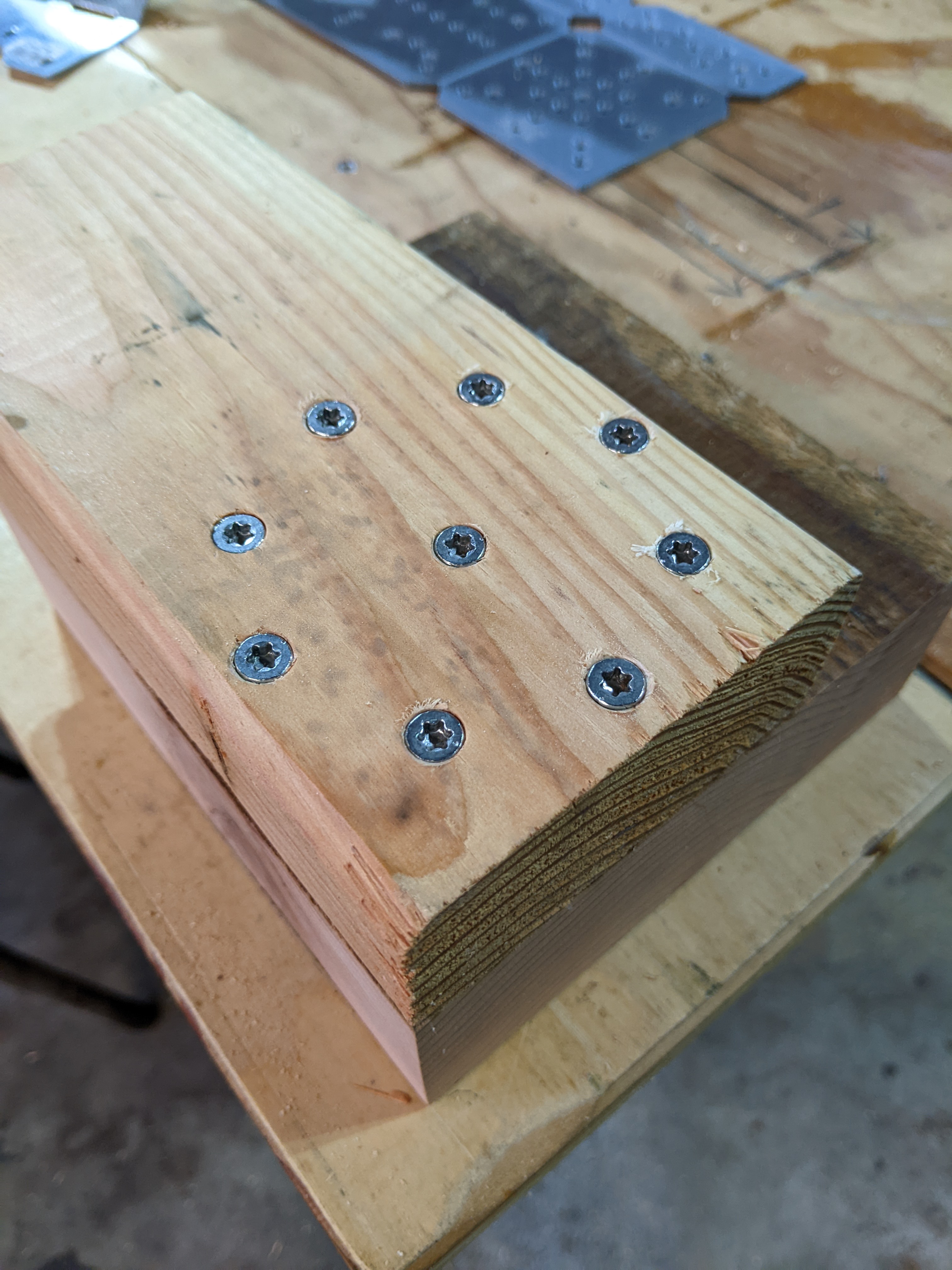

Thiết kế này dựa trên rất nhiều mẫu template giấy mà mình đã tự vẽ bằng bút chì và giấy suốt nhiều năm ở công trường và trong xưởng. Phiên bản mới này là kết tinh toàn bộ kinh nghiệm của mình trong việc tạo ra các mối ghép vừa chắc chắn vừa đẹp mắt cho gỗ theo chuẩn kích thước lumber tiêu chuẩn của Mỹ.

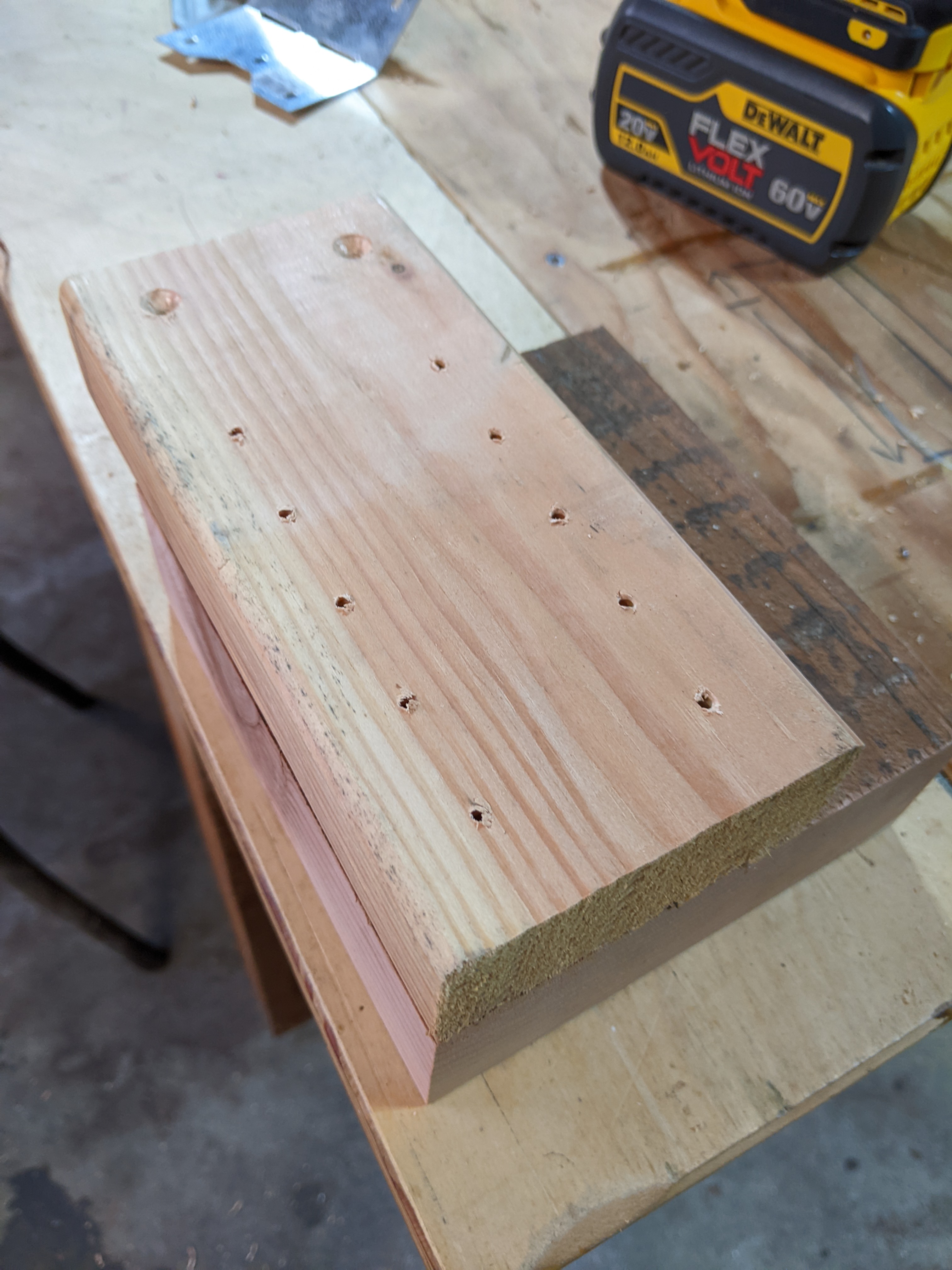

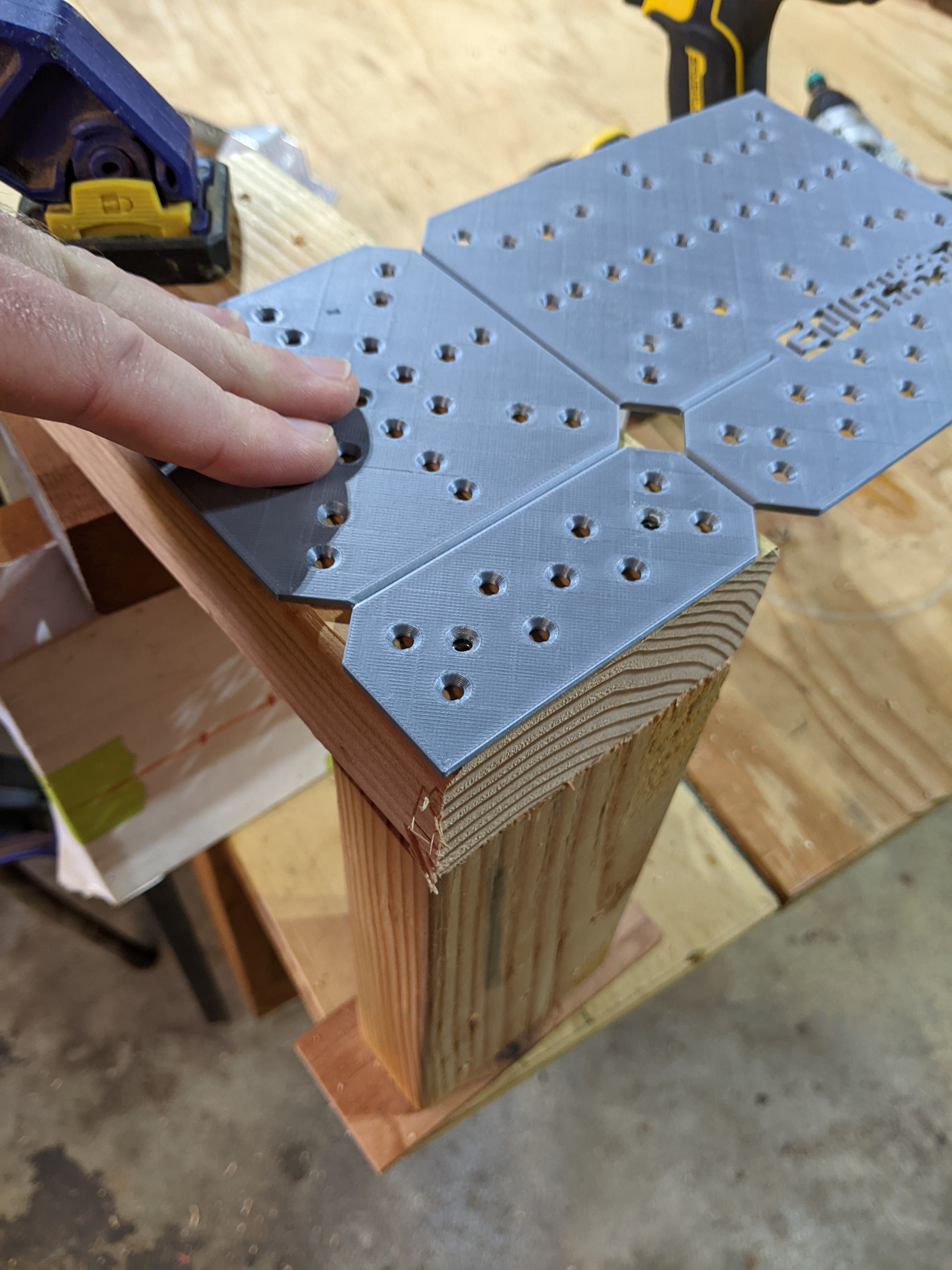

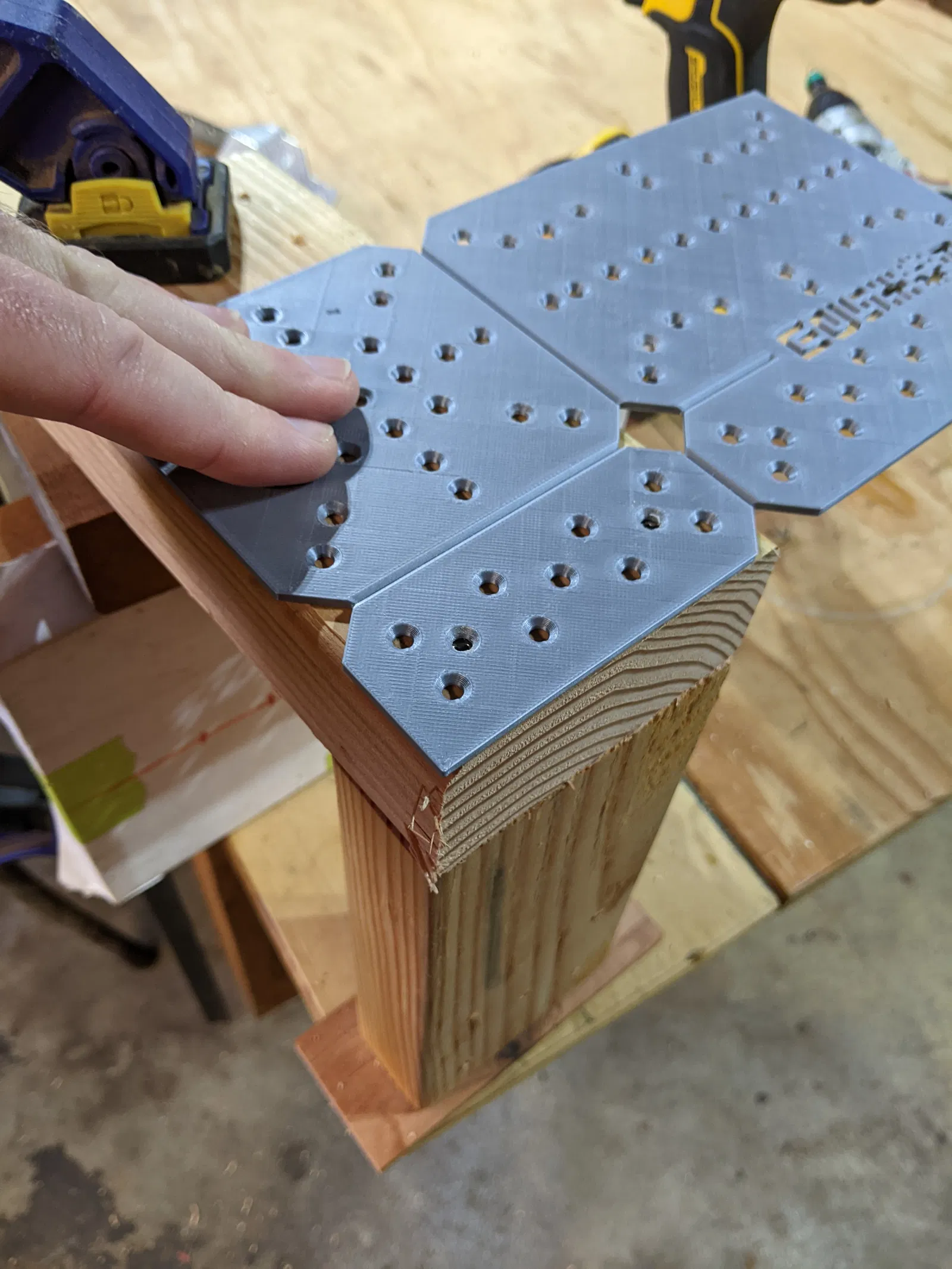

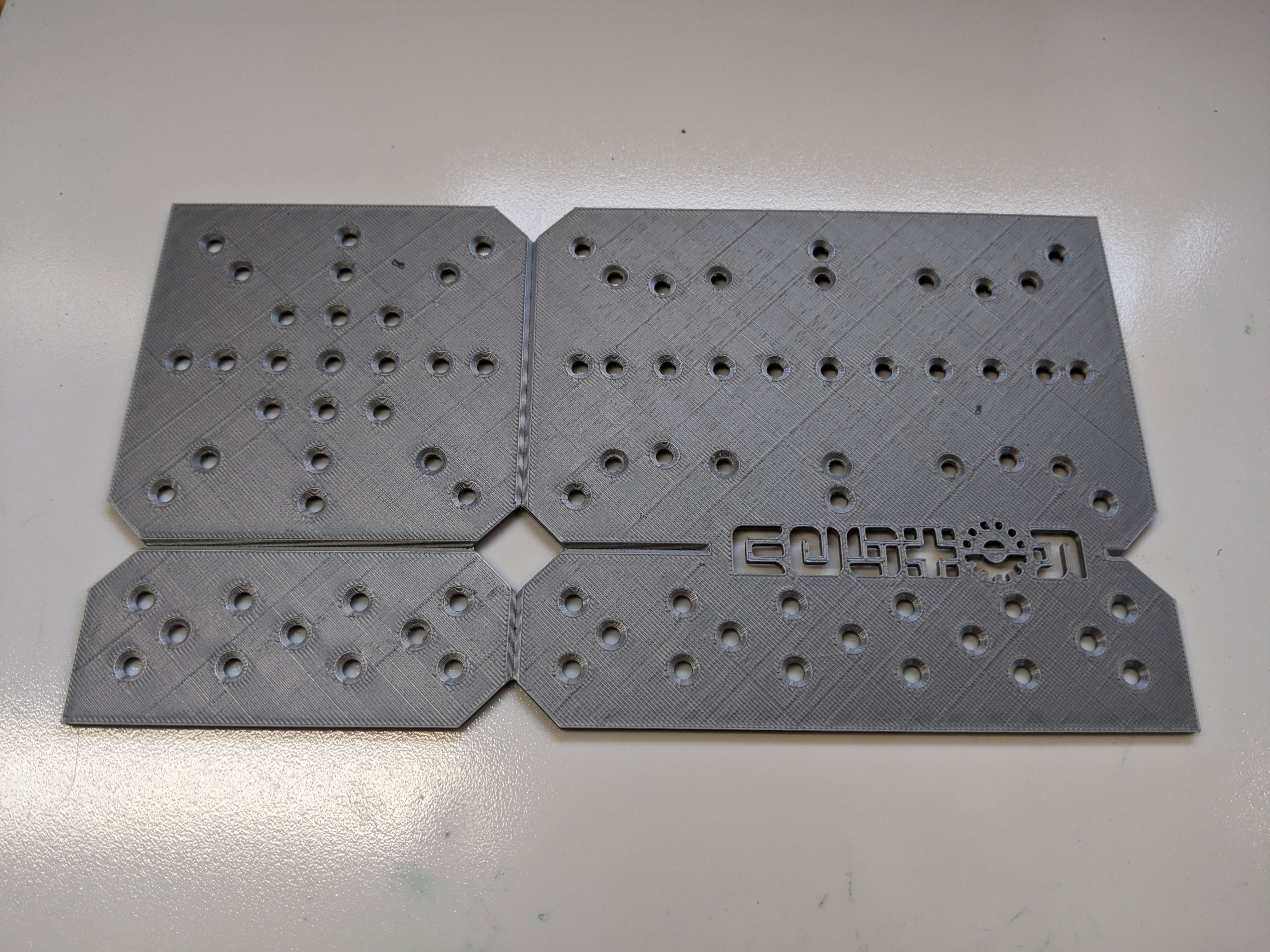

Cái template một khối gọn gàng này giúp bạn khoan lỗ chính xác dễ hơn bao giờ hết, với nhiều kiểu pattern được tối ưu về kết cấu (tùy theo mối ghép bạn cần). Chỉ một món này là dùng được cho các loại lumber sau, áp cả mặt bên lẫn mặt đầu:

1x2, 2x2, 2x4, 2x6, 4x4, 4x6, 6x6.

Các pattern gồm những đường “meridian” chuẩn theo kiểu isometric cách đều và ma trận tam giác. Ví dụ:

Box, Triangle, Hexagon, Circle, Star, Single Diagonal (\), Double Diagonal (X), Zig-Zag (\/\/\), Closed Diamond (<><>), Open Diamond (XX) Straight Lines (--), Parallel Lines (==).

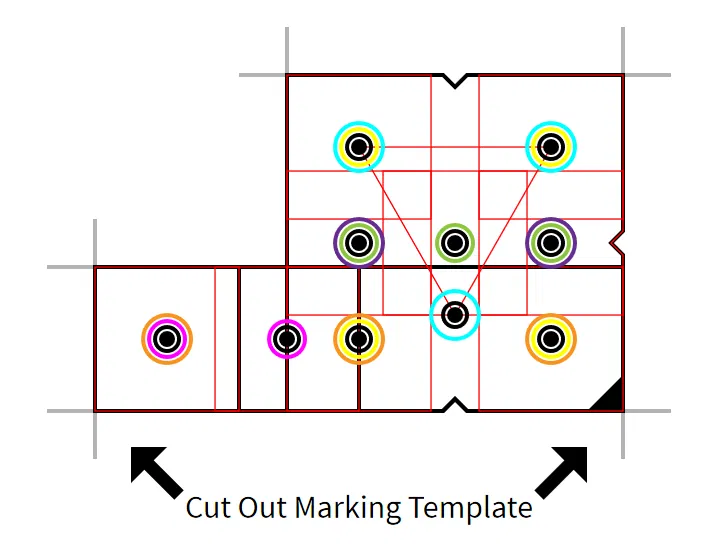

Khoảng cách dựa trên hình học chuẩn và hệ đo imperial, với lề ½" và ¾", kèm một lỗ tâm (center hole) cho mỗi template.

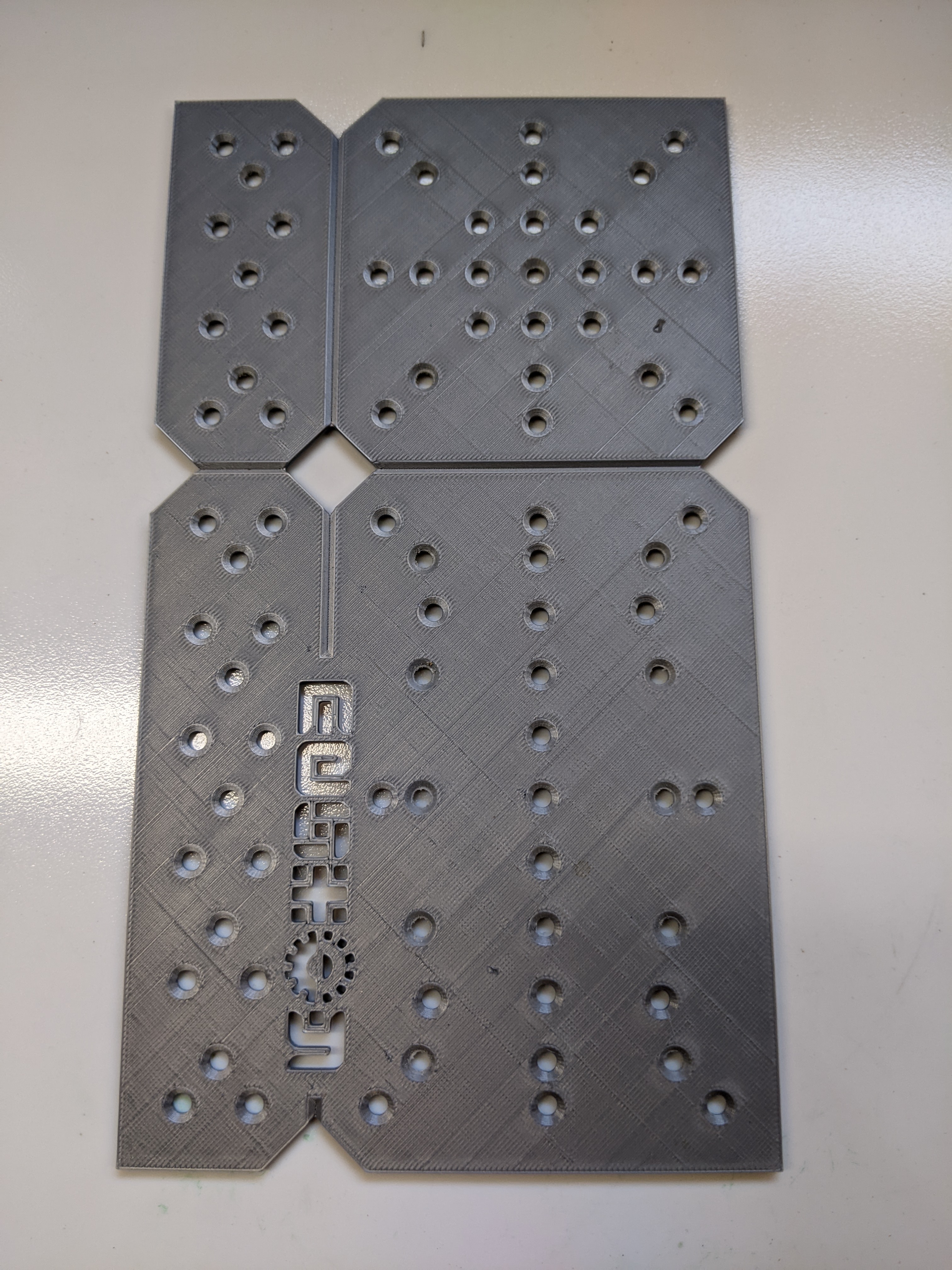

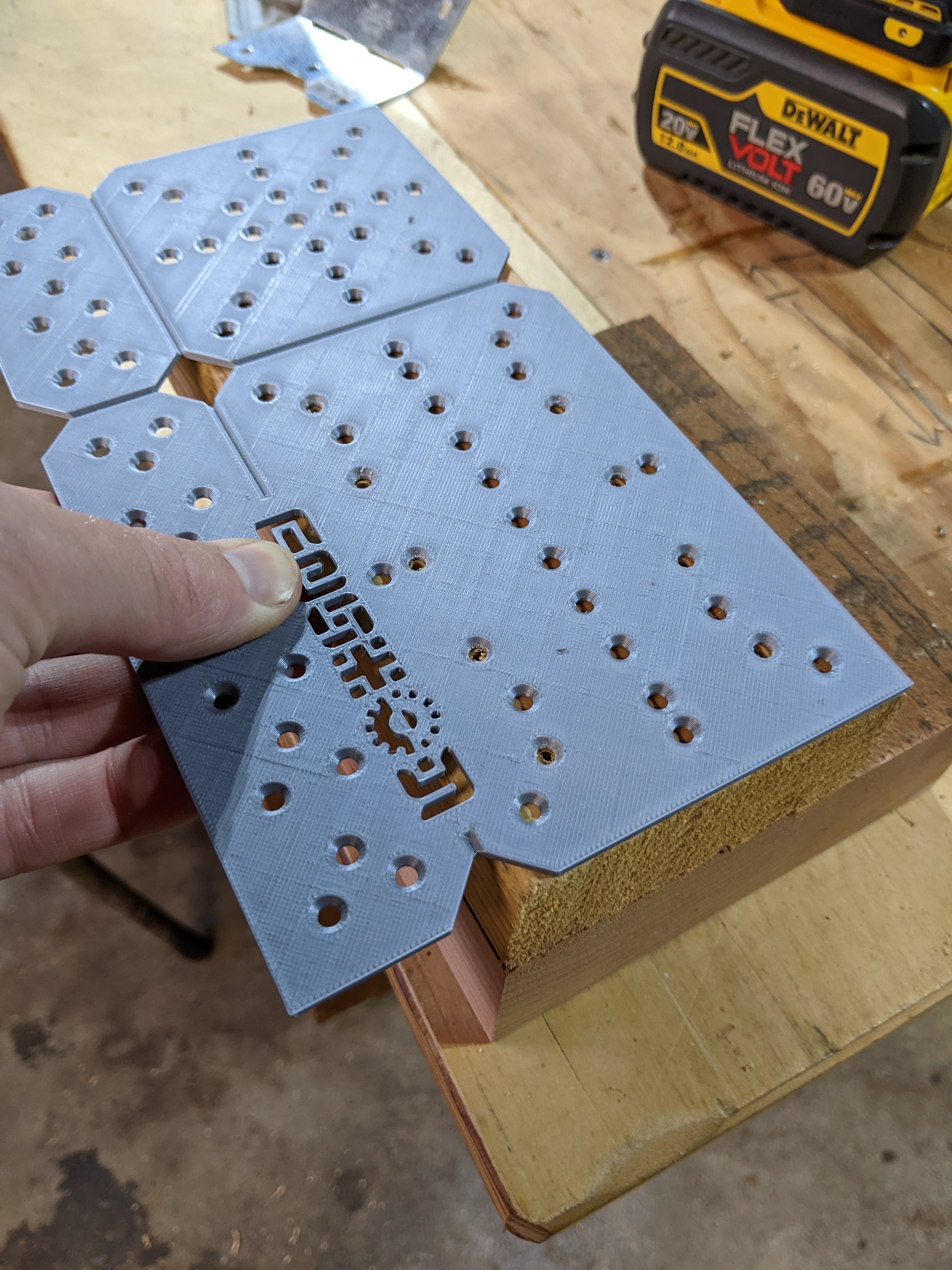

Các rãnh để canh/đánh dấu (scoring/aligning grooves) giúp bạn tách 4 phần khác nhau ra nếu cần. Khe giữa (center slot) tiện để treo lên và nhìn rõ khi canh vị trí phôi. Mép vát (bevel) ở các lỗ dẫn hướng giúp hạn chế hư hại do counter-sink. Nếu bạn có thắc mắc gì thì xem video giúp mình nha. Cảm ơn.

Đây là bài dự thi cuộc thi “Drilling Tools” năm 2023.
