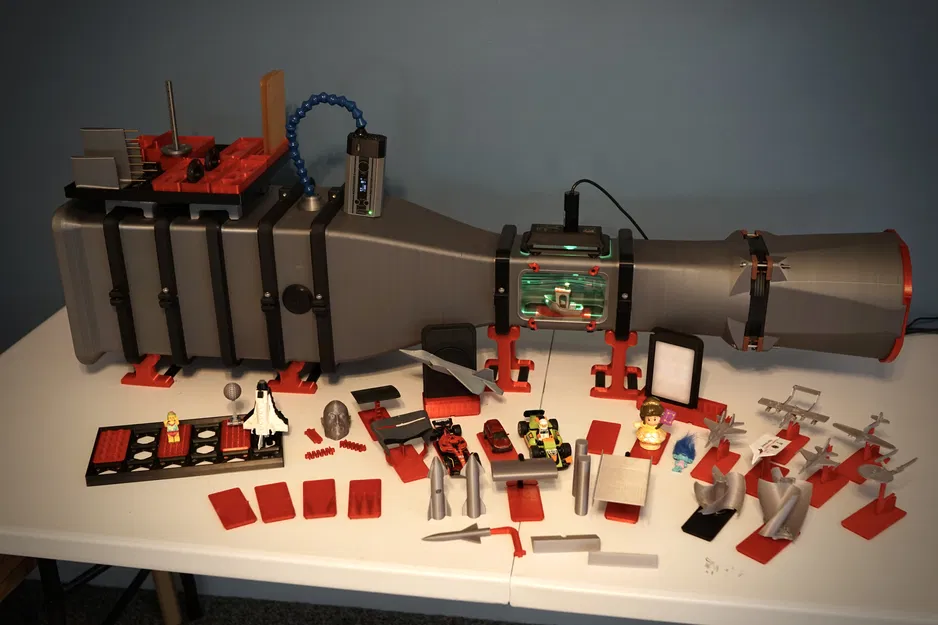

Cơ bản về lực cản khí động học: LabPack cho Modular STEM Wind Tunnel

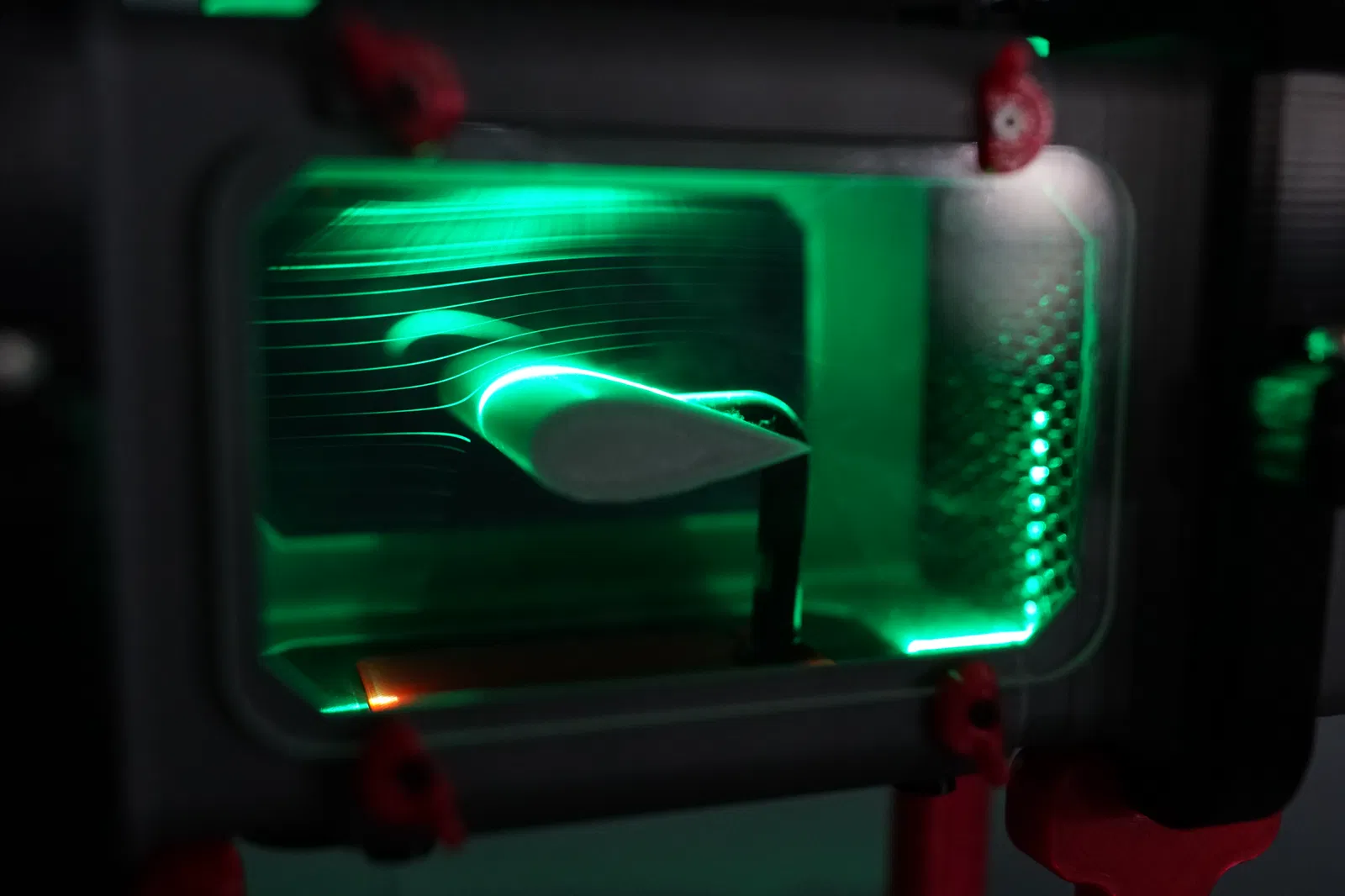

Bộ này gồm 5 mẫu vật thử nghiệm đơn giản cho , thiết kế để dùng chung với smoke visualization nhằm minh hoạ gọn gàng khái niệm streamlining, và cho thấy vùng wake phía sau các hình học khác nhau có thể khác biệt rất nhiều.

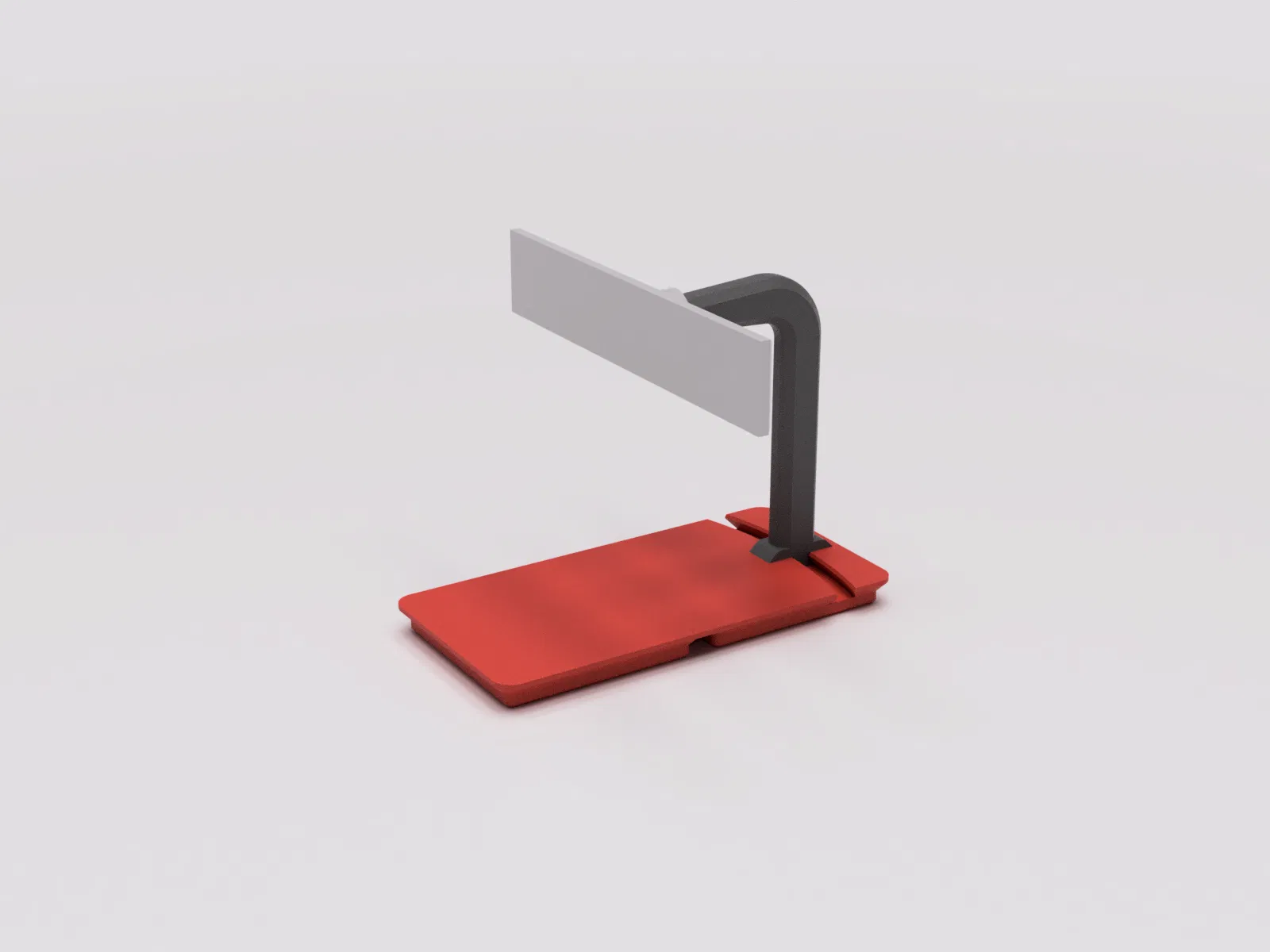

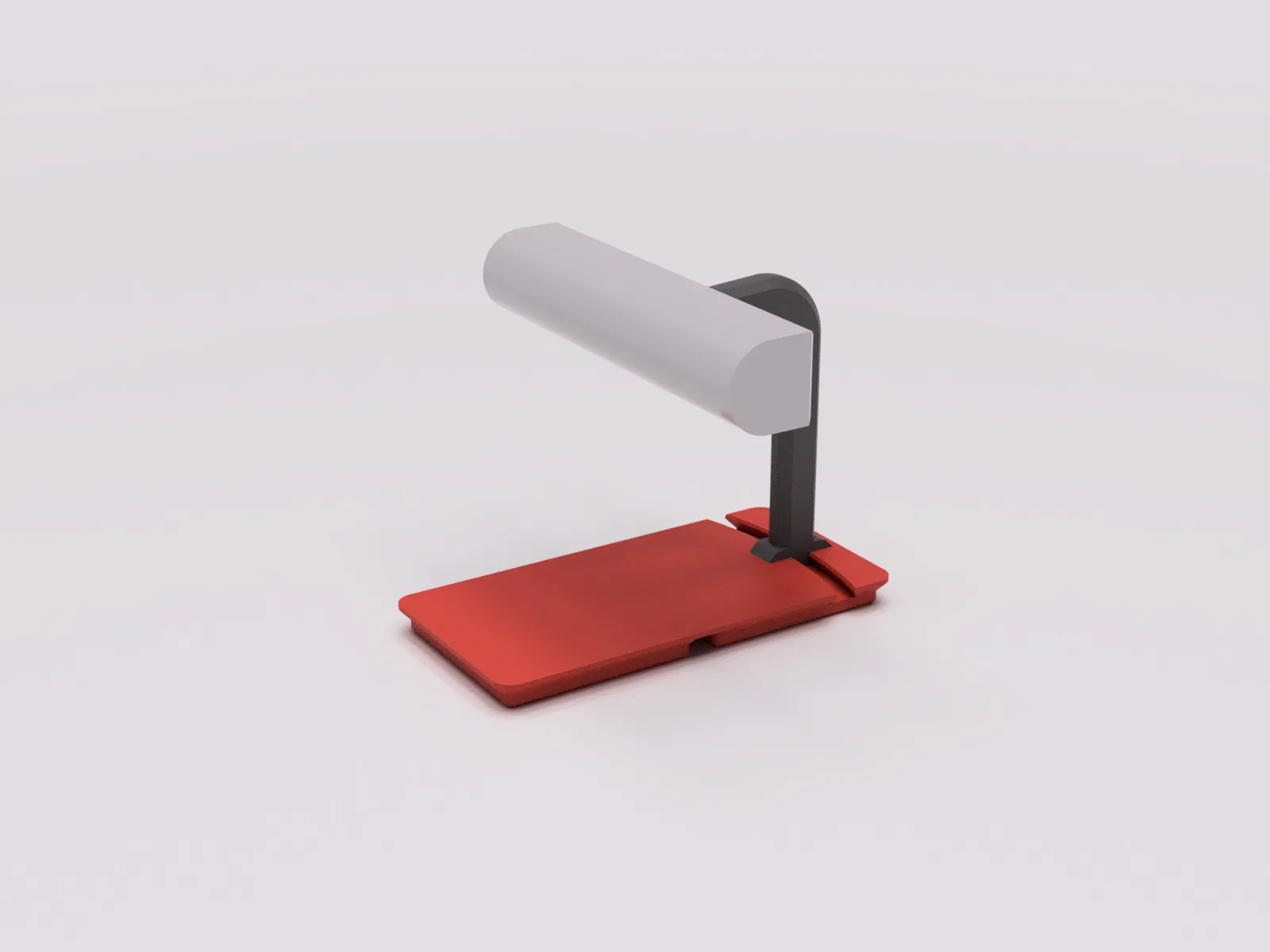

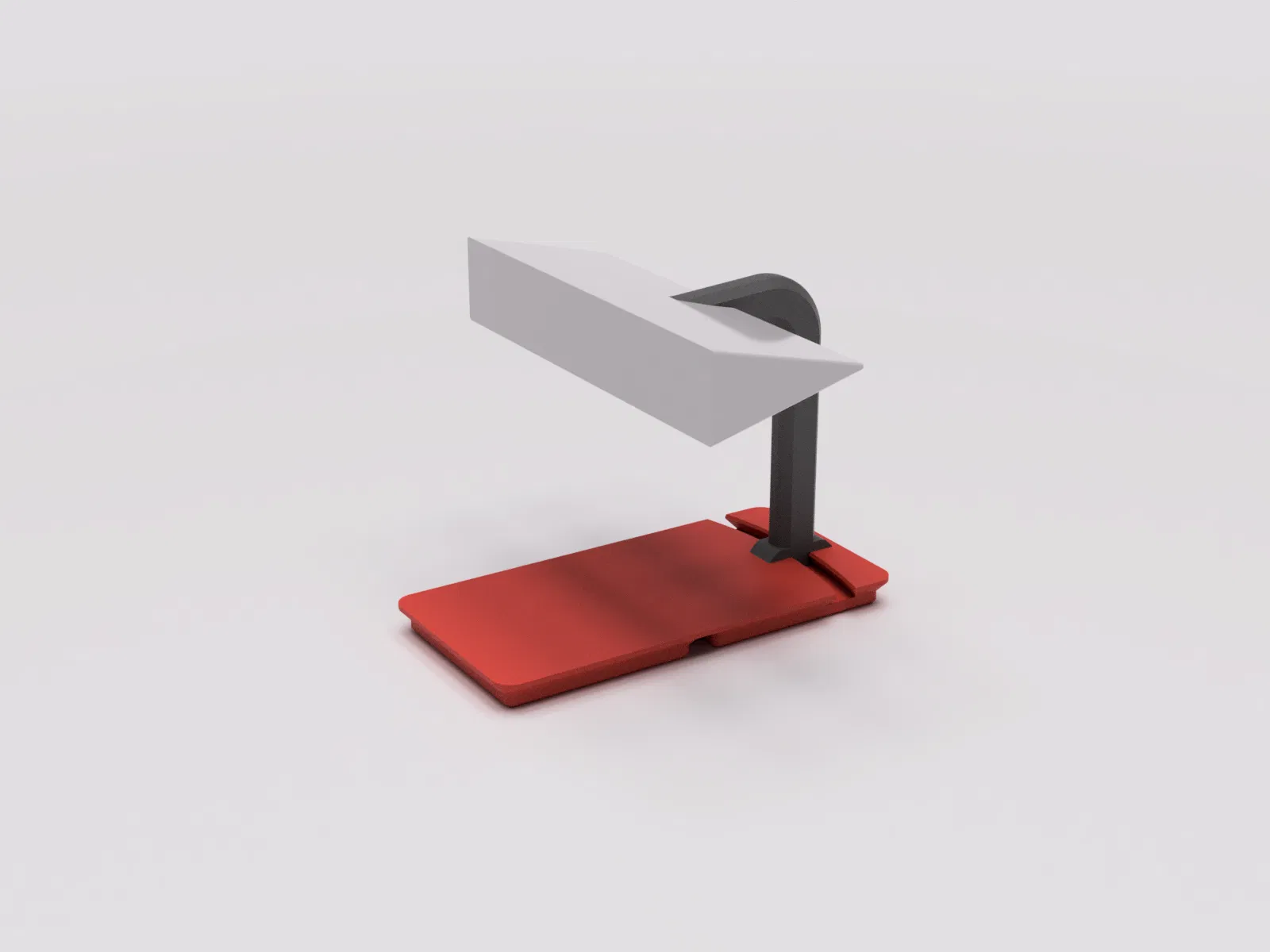

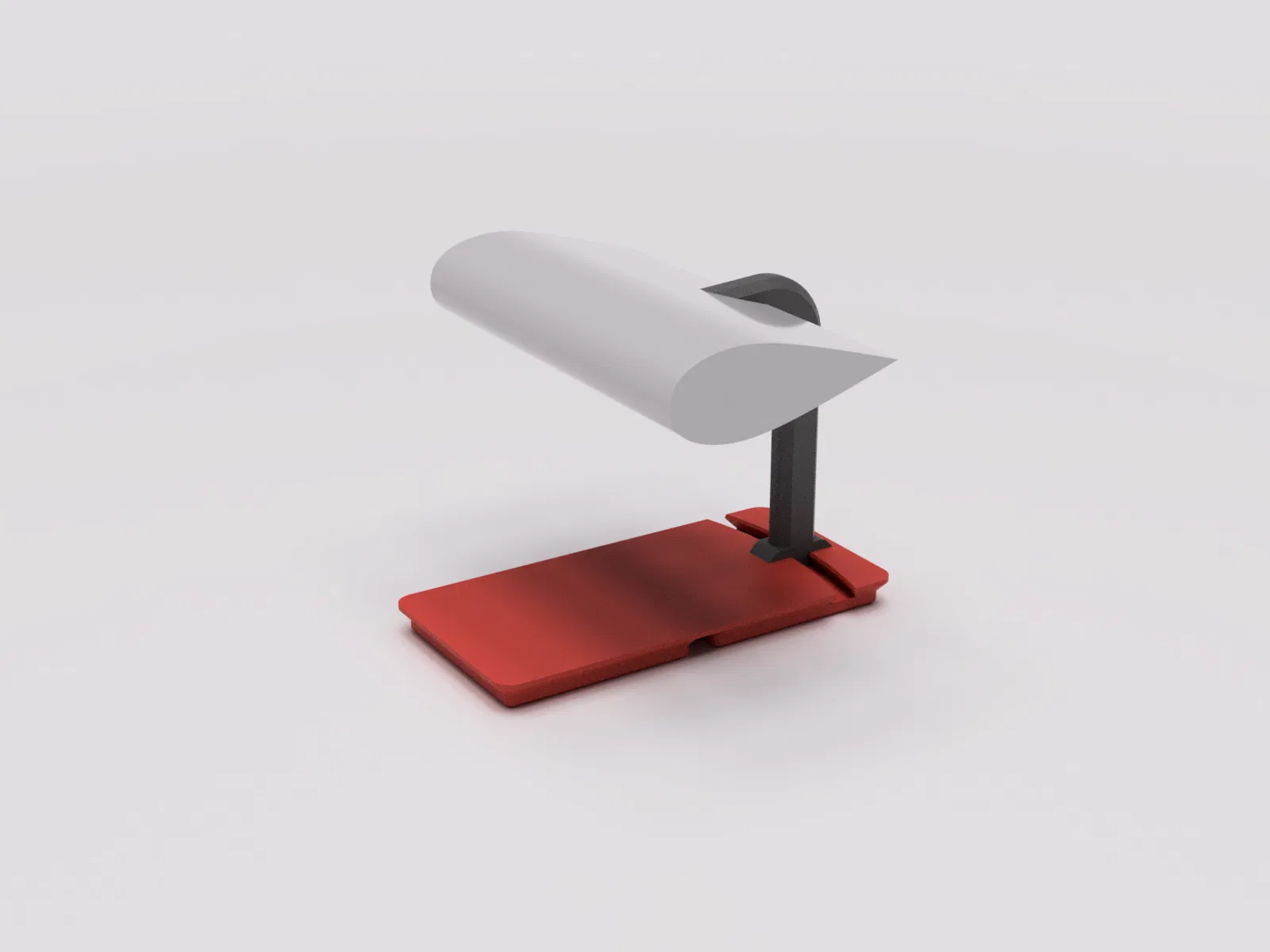

Cả 5 vật thể này (airfoil, flat plate, bullet, cylinder, và prism) đều có projected frontal area – hay blockage area – tương đương nhau, nhưng đặc tính dòng chảy (flow characteristics) lại rất khác.

Trang này của NASA Glenn Research Center giải thích ngắn gọn tác động của 5 hình dạng này lên drag coefficient và tính chất của dòng chảy bao quanh chúng. Đọc thử rồi tự xem “tận mắt” khi chạy wind tunnel nha!

In các mẫu vật thử theo đúng hướng (orientation) như bên dưới. Bạn chỉ cần thêm một ít supports bên trong lỗ đỡ (support hole) của airfoil như hình minh hoạ (kiểu “Snug” là rất ổn). Cái brim trong hình có thể không cần, nhưng có thể hữu ích cho cylinder và bullet tuỳ độ bám bed (bed adhesion) của máy.

--

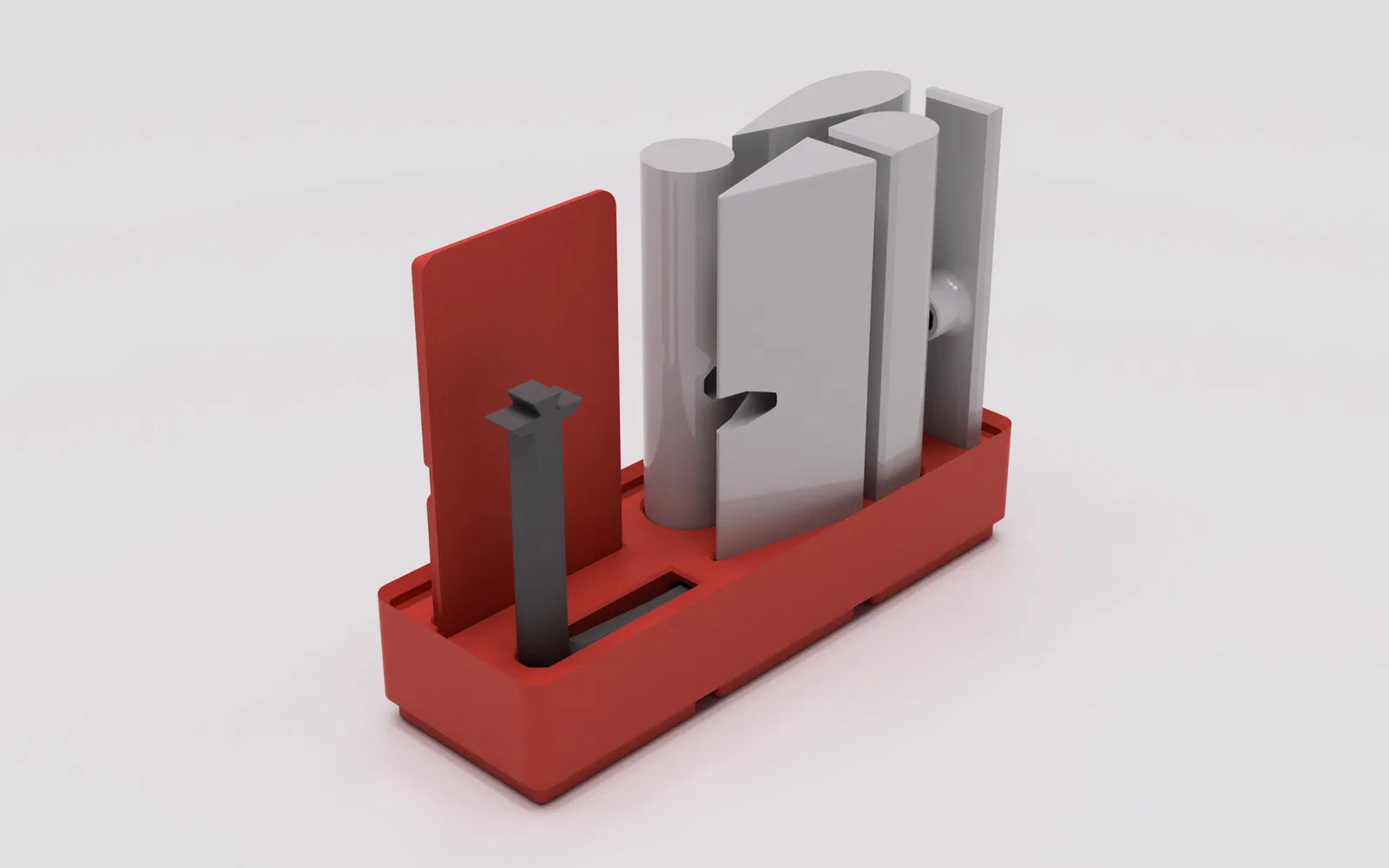

Ngoài ra còn có một đế organizer để chứa trọn bộ thí nghiệm này (5 mẫu + base và strut) theo pattern 3x1 của Gridfinity. Xem thêm cho Modular Wind Tunnel để có giải pháp sắp xếp linh kiện đầy đủ cho dự án.
