Chân đỡ ống EMT cho Modular STEM Wind Tunnel (lấy ý tưởng từ RepRack)

Giới thiệu

Đây là một cách tiếp cận thay thế để đỡ bộ trên mặt bàn.

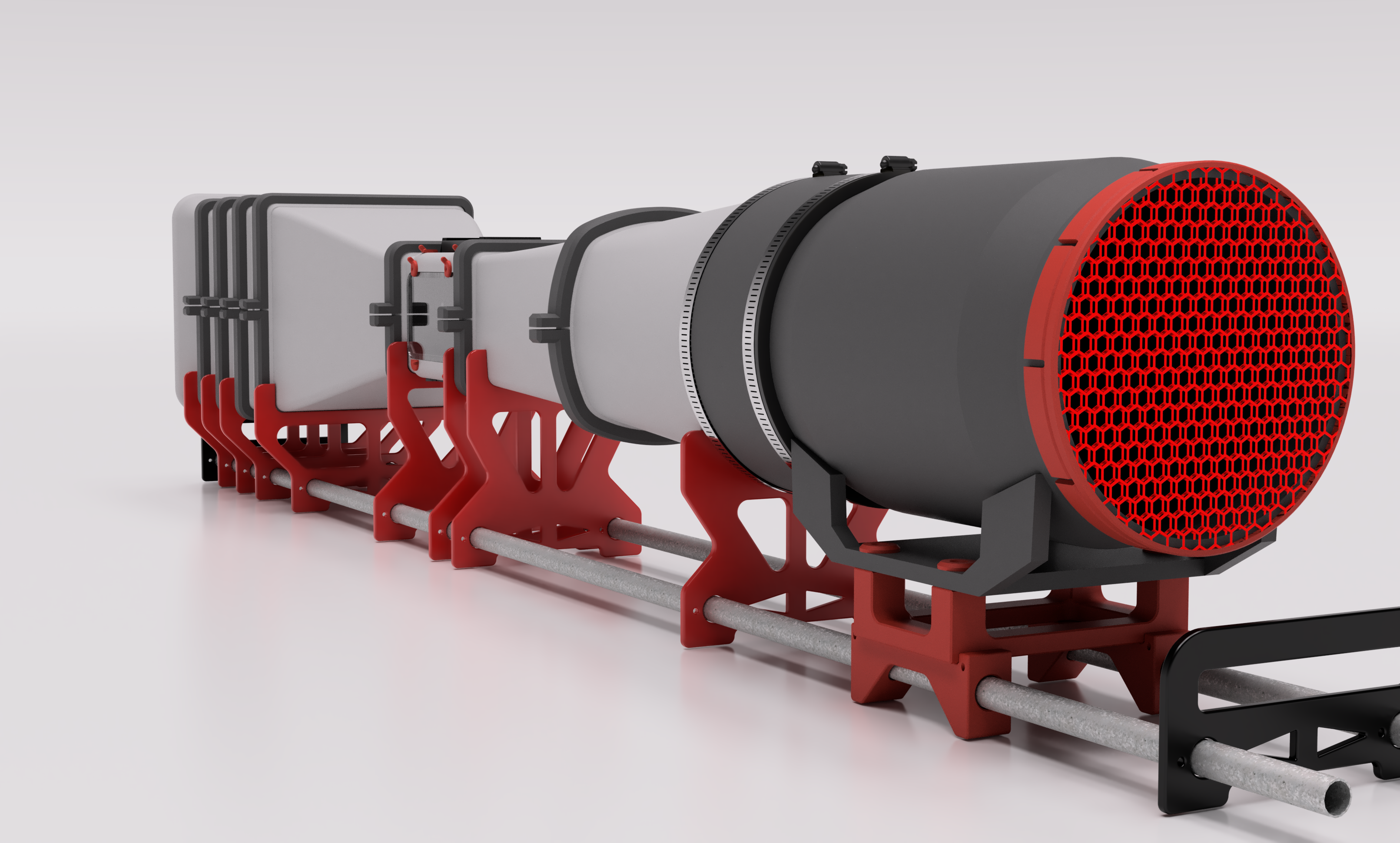

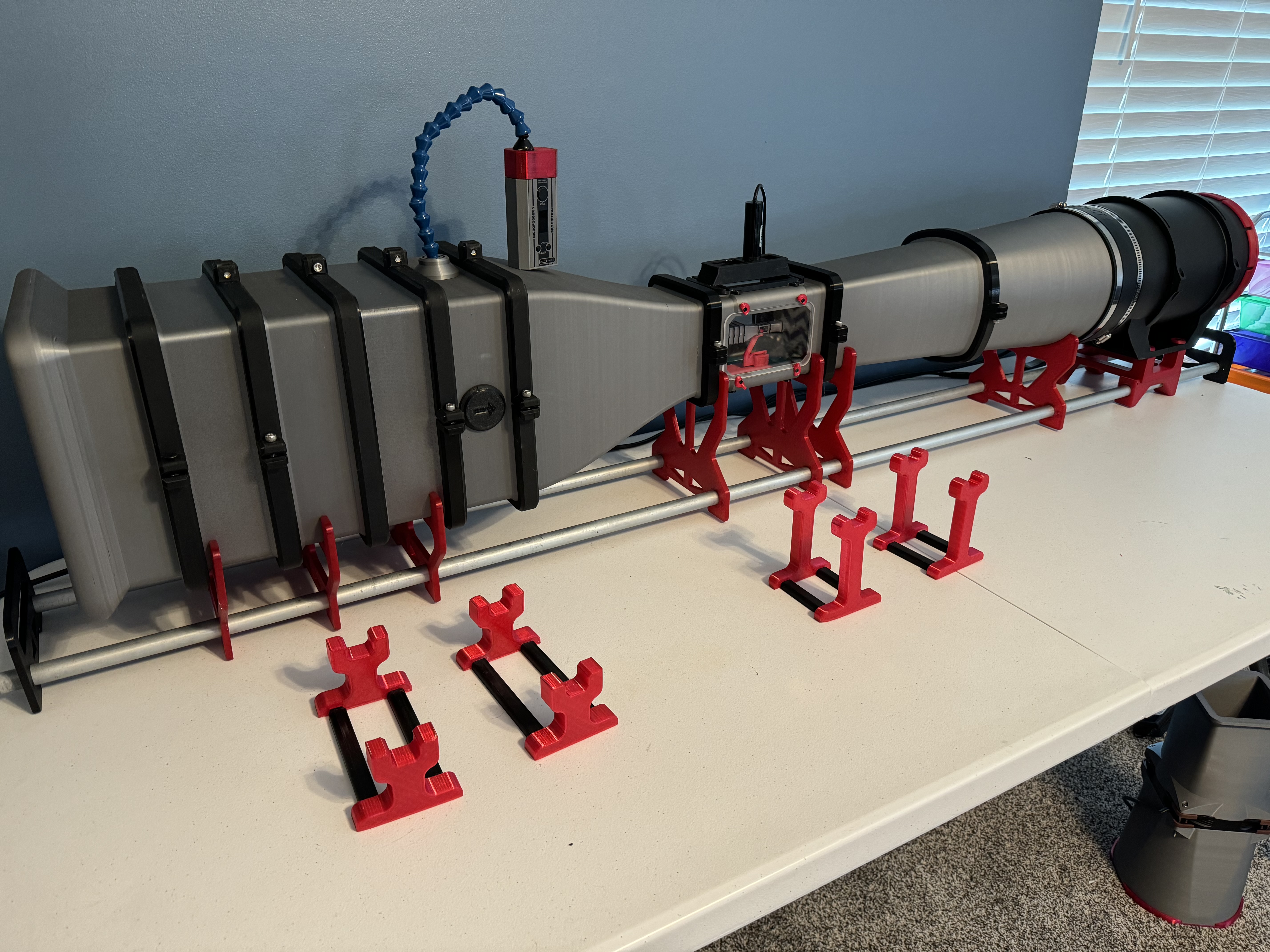

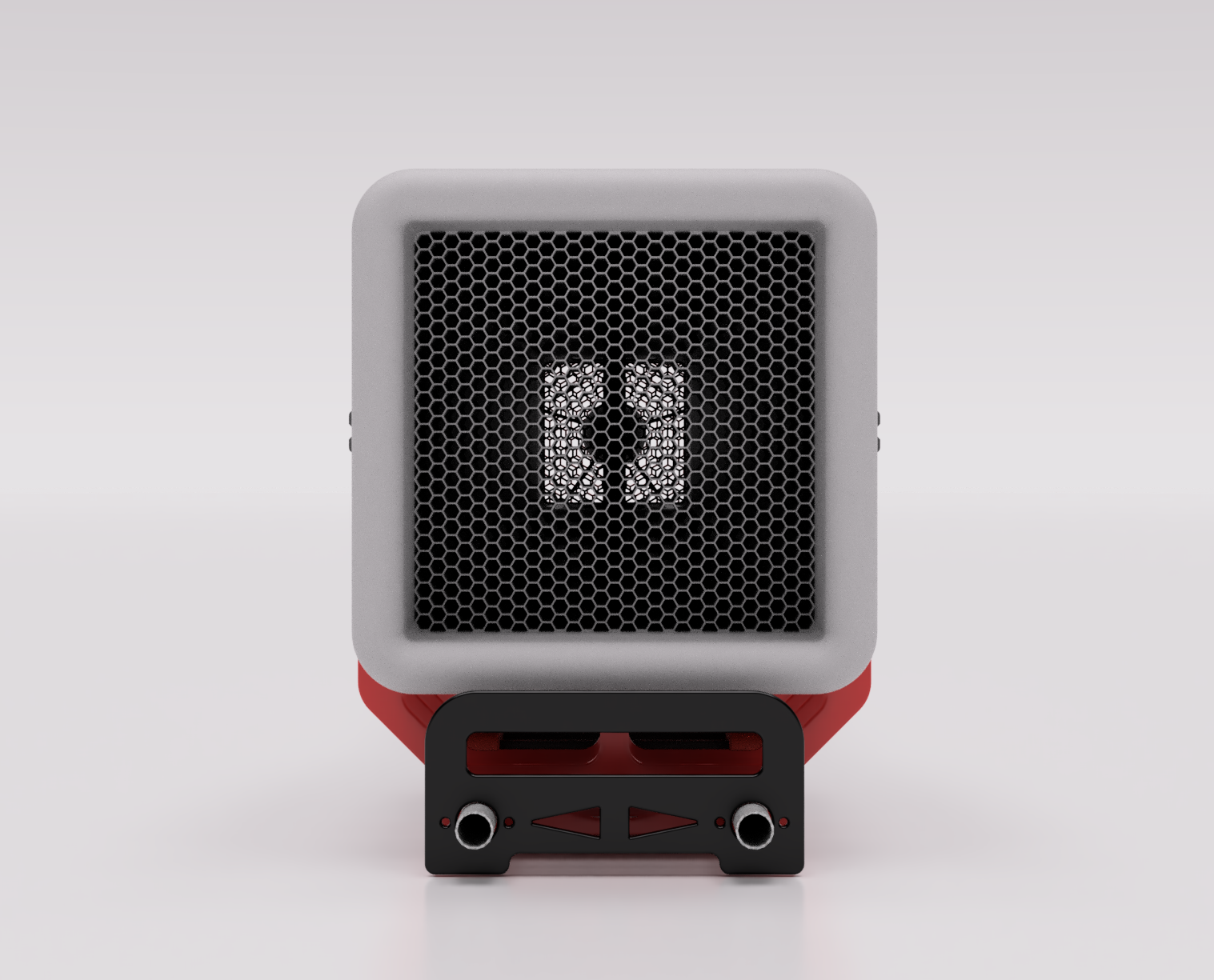

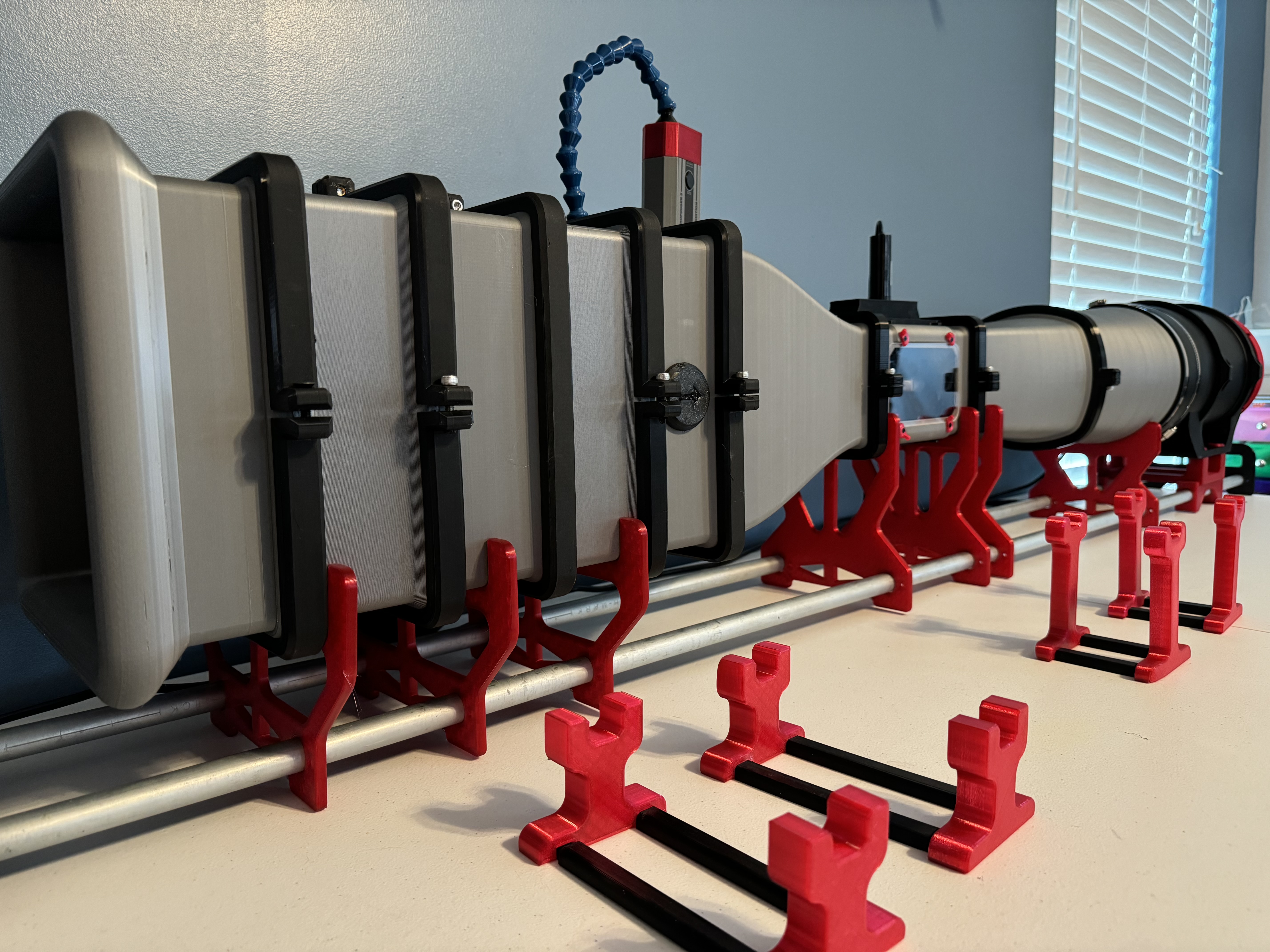

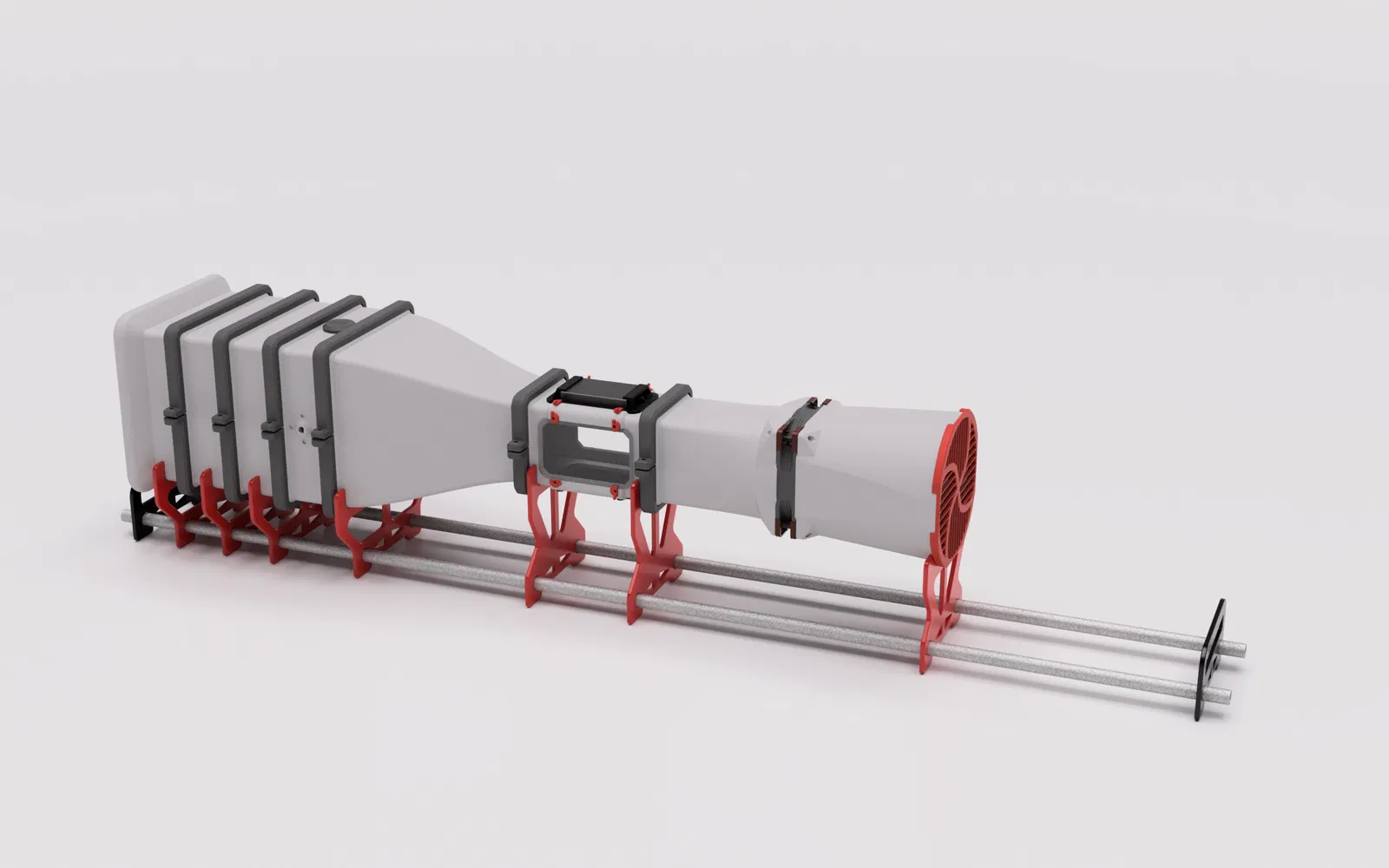

Chân đế mặc định đi kèm với đường hầm chính dùng các “chân” in rời. Dù thiết kế này đơn giản và in được hoàn toàn, nhưng đôi khi hơi khó chịu khi canh chỉnh; ở đây có một giải pháp xịn và cứng cáp hơn, tận dụng vài món mua ở cửa hàng vật tư.

Ở đây áp dụng ý tưởng từ RepRack modular storage system for filament spools and shelving để “ôm” tất cả các thành phần của wind tunnel lên cùng một “rack” làm từ ống EMT mạ kẽm cứng, cỡ danh nghĩa ½" (½"-nominal) – loại ống conduit rất rẻ (khoảng $7 cho cây 10 ft) ở các cửa hàng đồ điện/đồ xây dựng lớn hoặc tiệm vật tư điện địa phương.

Vật liệu và linh kiện

• 2 đoạn ống EMT cỡ thương mại ½" (½" trade-size), dài 5 ft (hoặc 6 ft để phù hợp với upgrade diffuser và quạt lớn hơn).
• 2 chi tiết đầu có tay cầm
• 2–4 gối đỡ (support cradles) cho ống dẫn phía upstream
• 2 gối đỡ cho test section
• 1 gối đỡ diffuser cho cấu hình tunnel tiêu chuẩn

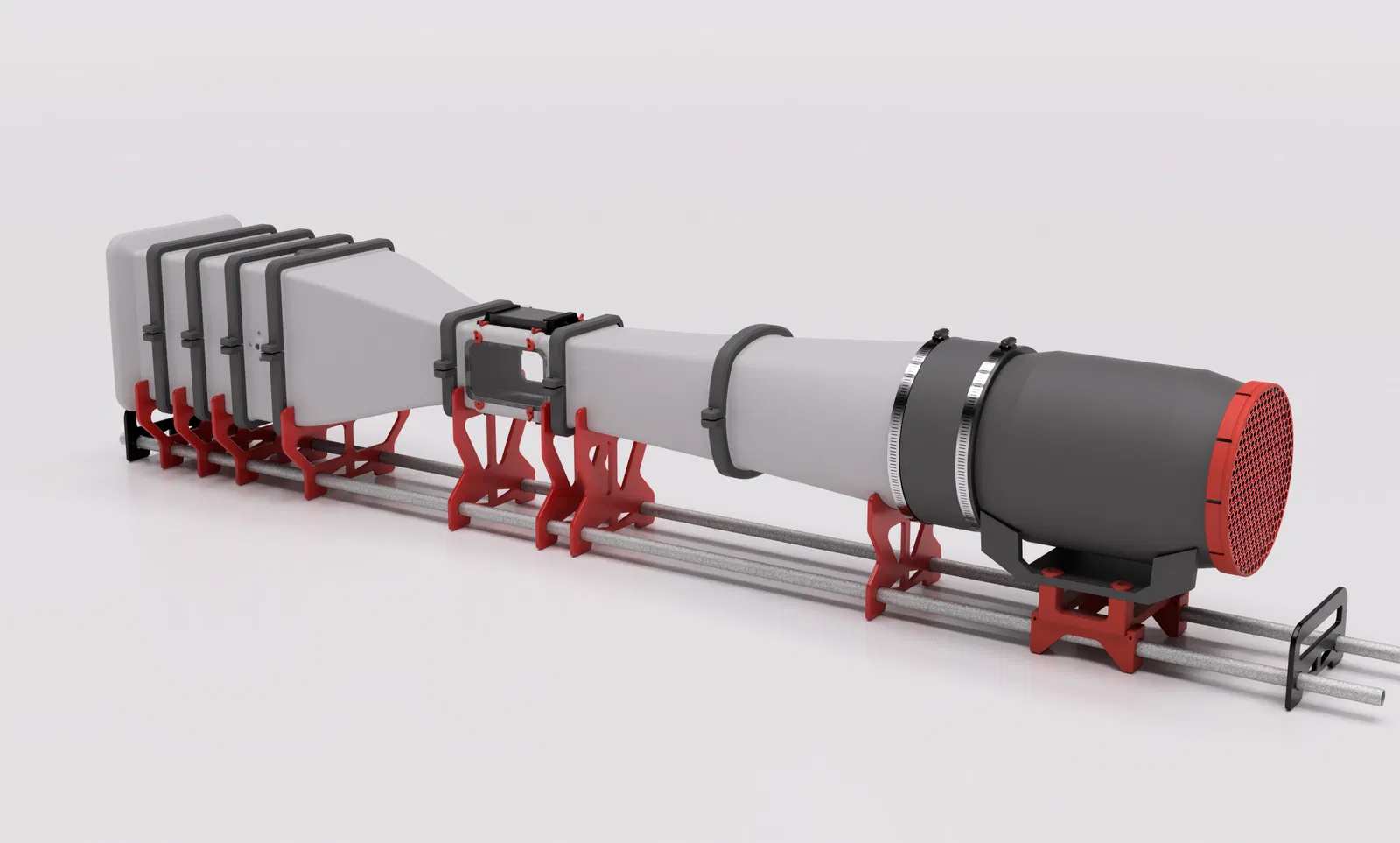

Nếu bạn dùng tuỳ chọn upgraded diffuser và quạt ống (duct fan) 8 inch, thì thay mục cuối ở trên bằng các món sau:

• 2 gối đỡ diffuser (1 upstream và 1 downstream)
• 2 chân quạt (fan feet)

Hướng dẫn gia công / lắp ráp

Tương tự như RepRack, các cradle ở đây có thể in 3D (dùng file STL) hoặc cắt laser từ tấm acrylic, ABS, hoặc plywood (dùng file SVG).

In 3D

Khuyến nghị dùng PETG, và nên dùng nozzle lớn (0.6 hoặc 0.8 mm) để tăng độ chắc. Xem mô tả của RepRack để có hướng dẫn chi tiết hơn. Giống các printed brackets trên hệ RepRack, các cradle in có thể được cố định đúng vị trí dọc theo ống EMT bằng trực tiếp vít tự tạo ren #6x3/4" (threadforming screws).

Cắt laser

Xem mô tả của RepRack để có hướng dẫn chi tiết. Hoặc bạn có thể đặt luôn một bộ cradle đầy đủ bằng acrylic từ SendCutSend bằng giỏ hàng đã cấu hình sẵn này.

Do các chi tiết giữ bằng vít chặn (set-screw retention) sẽ không có trên chi tiết cắt 2D, các cradle cắt laser phải được neo vào ống EMT bằng các block in 3D – những block có sẵn từ hệ RepRack chính tương thích hoàn toàn với các cradle này.

Lắp ráp

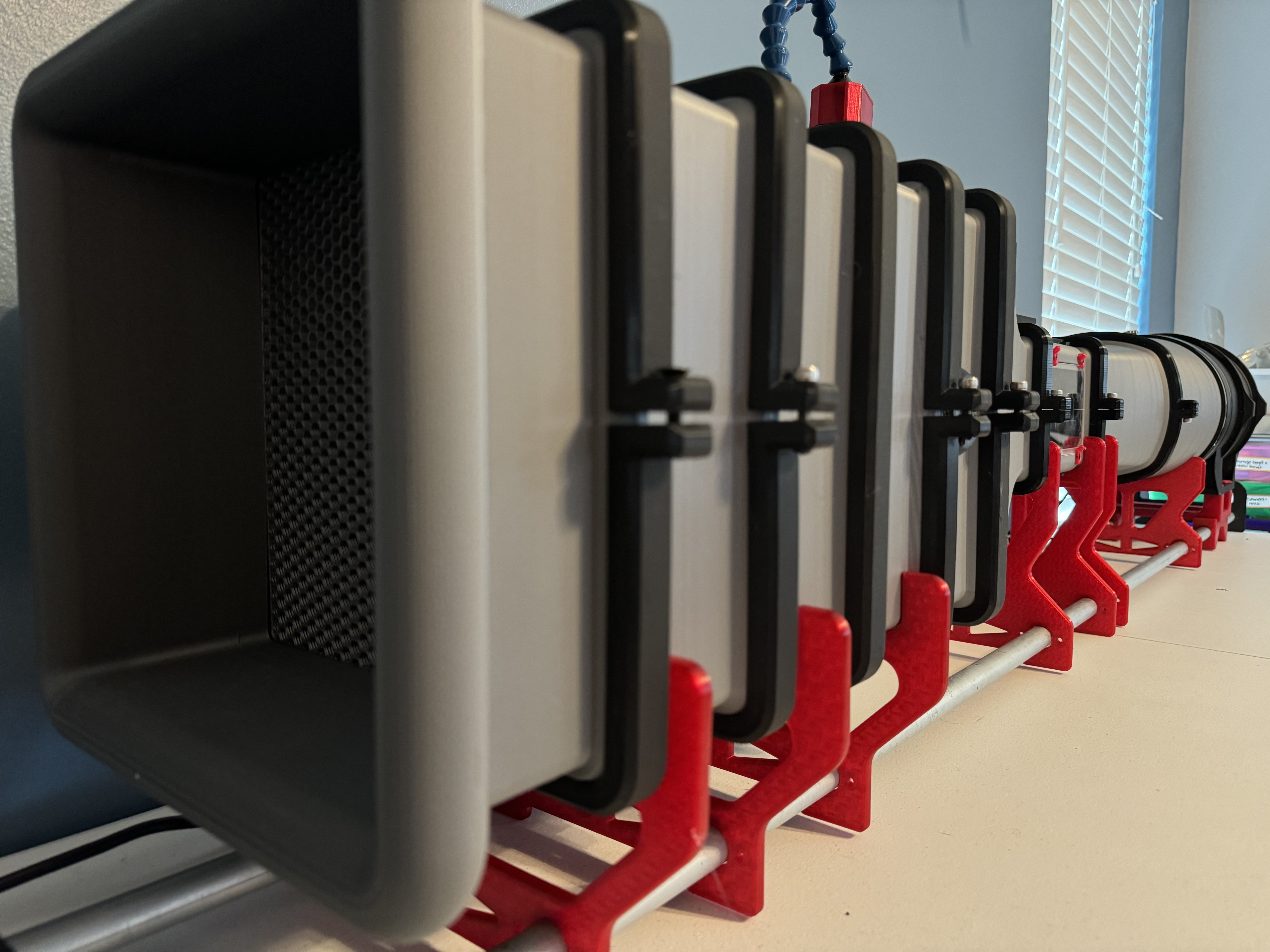

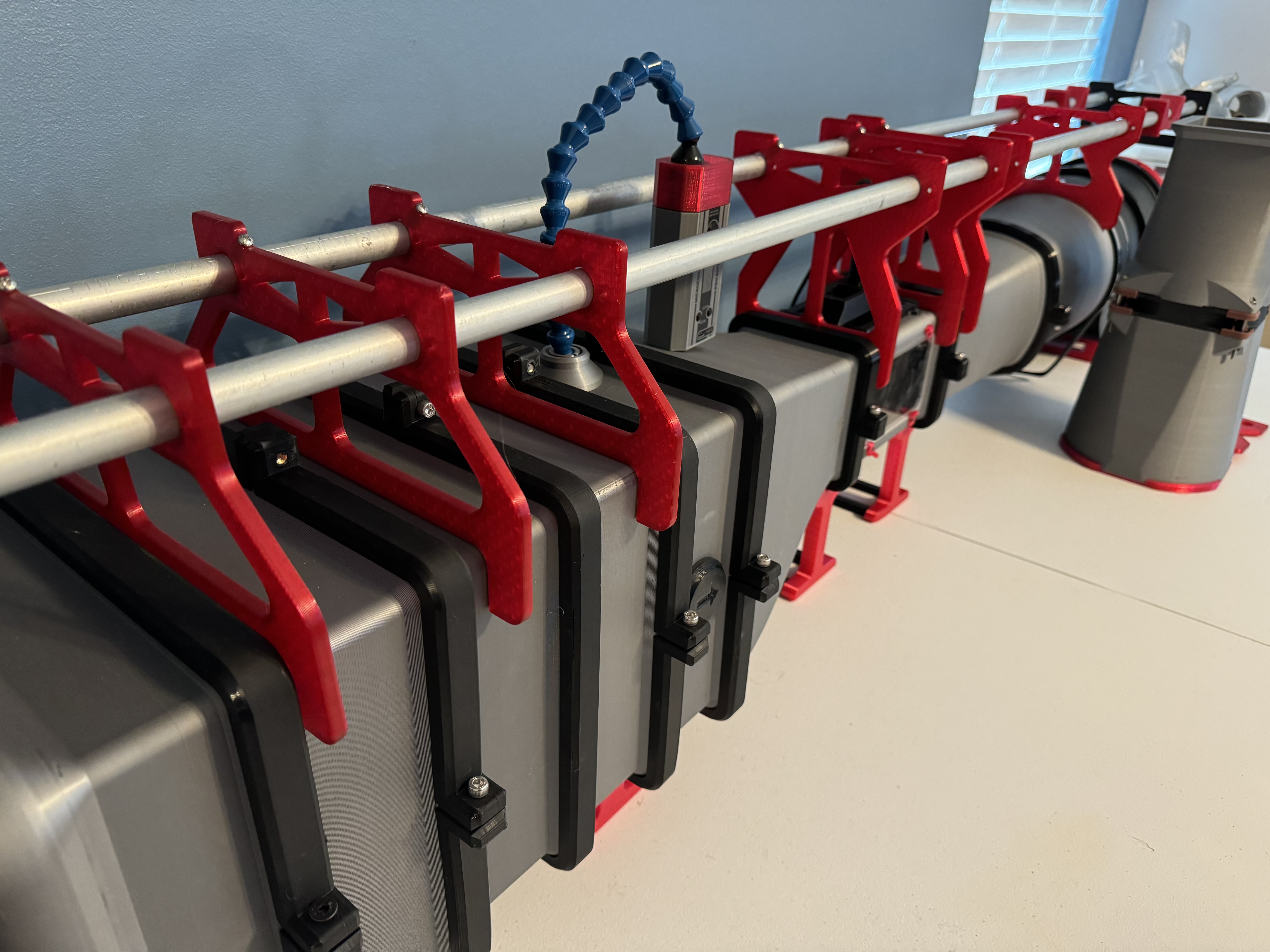

Để lắp toàn bộ cụm cradle, cách tiện nhất là canh các chi tiết vào đúng vị trí rồi siết các vít tự tạo ren #6 khi đang giữ cả cụm ở tư thế lật ngược, đặt lên trên bộ tunnel đã lắp như hình bên dưới:
