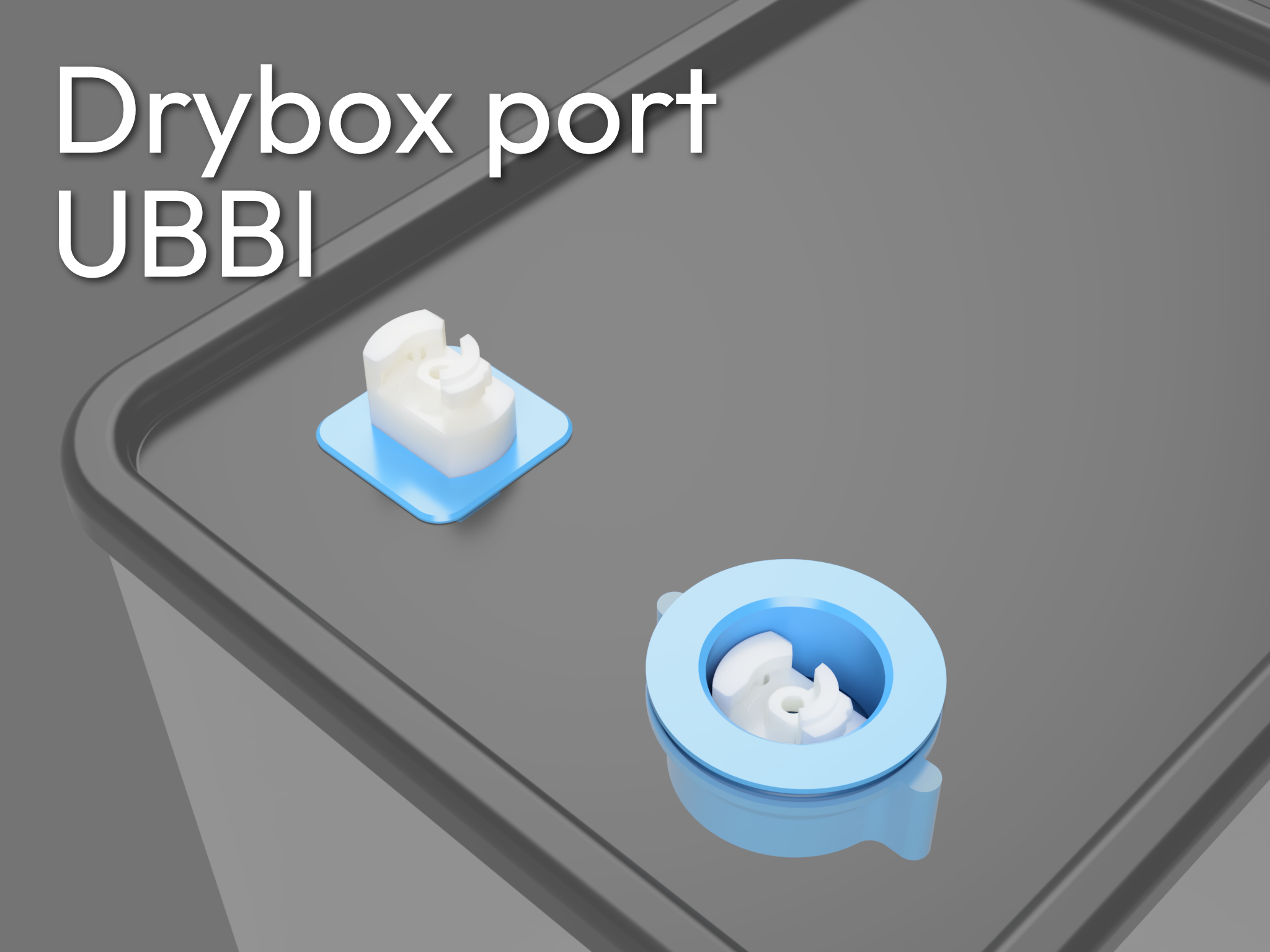

Cổng truy cập filament cho Drybox dùng hệ UBBI

Cổng (port) hỗ trợ UBBI để đưa filament ra/vào từ bên trong drybox

Tính năng:
- Gần như kín khí, giúp dessicant đỡ phải “gồng” để giữ drybox luôn khô!
- Nhiều lựa chọn kiểu lắp đặt để chọn
- Thiết kế inset cho phép chồng hộp trực tiếp lên trên
- Có sẵn drill guide để canh vị trí khoan lỗ dễ hơn
- Hỗ trợ cả ECAS04/PC4-M10

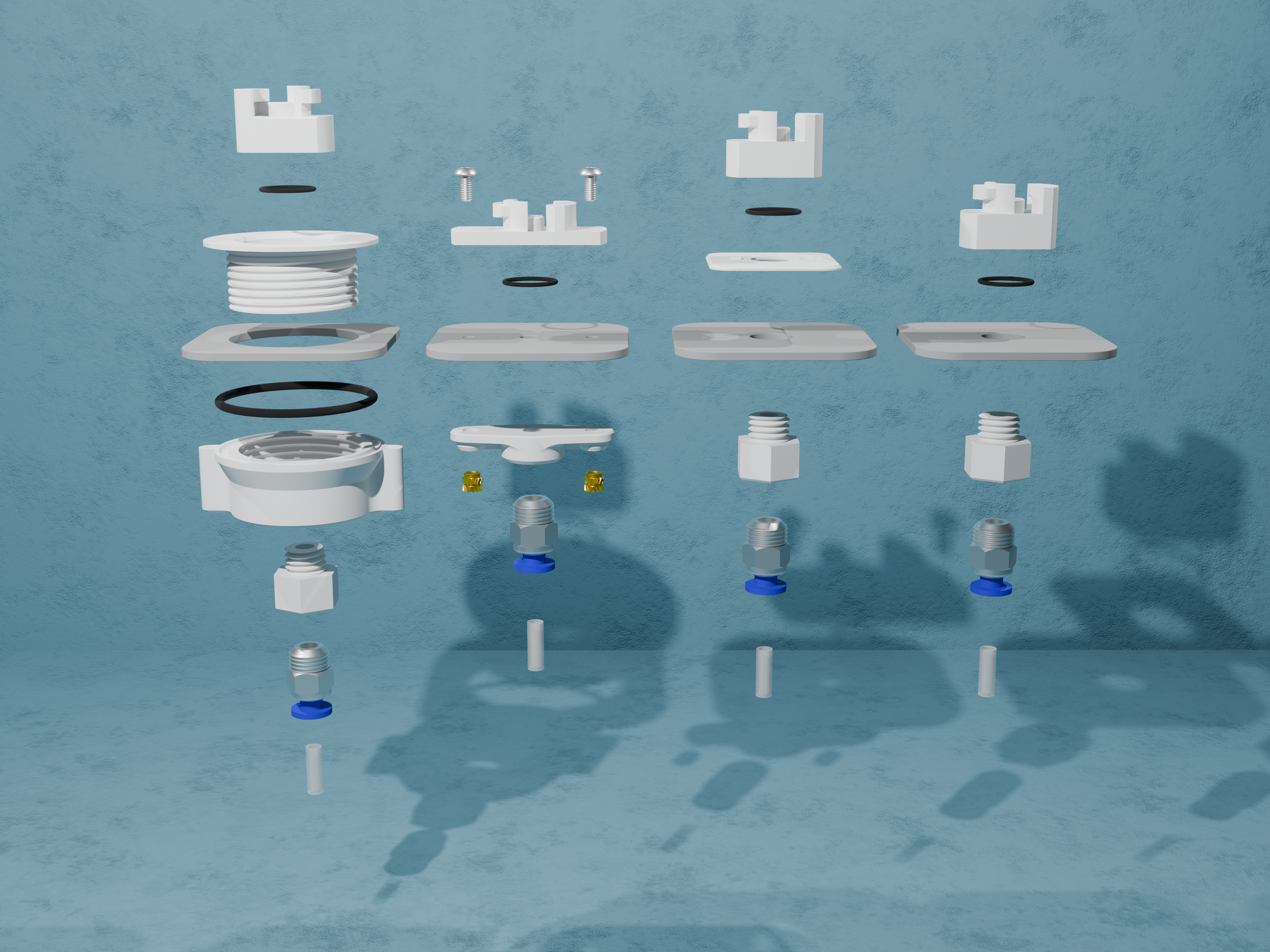

Các biến thể:

Name

Pros

Cons

BOM

Basic

Dễ lắp

Cổng có thể bị trượt nếu vặn quá mạnh

11x1mm oring (optional) x1

PC4-M10/ECAS04 x1

Glue-on

Lắp nhanh

Tránh bị xoay ngoài ý muốn

Keo có thể bong theo thời gian

11x1mm oring (optional) x1

Glue/băng keo 2 mặt

PC4-M10/ECAS04 x1

Screw-on

Chắc chắn, cứng cáp

Tránh bị xoay ngoài ý muốn

Chiếm chỗ

Phải khoan nhiều lỗ

11x1mm oring (optional) x1

PC4-M10/ECAS04 x1

Ốc button head M3x6mm x2

Heatset insert M3x(4.3-5)x4 x2

Inset

Nằm cao hơn bề mặt 1mm
Cho phép chồng hộp ngay cả khi port hướng lên trên

Nhiều chi tiết

Kích thước lỗ lớn

Chiếm chỗ

Có thể bị trượt nếu không lắp oring

11x1mm oring (optional) x1

34x2mm oring (optional) x1

PC4-M10/ECAS04 x1

🤩 Thích thiết kế này hông? Bạn có thể góp phần tài trợ để mình làm thêm các món như vậy!
Cân nhắc ủng hộ mình!
Cám ơn rất nhiều tới các bạn đã ủng hộ; bạn sẽ được quyền truy cập độc quyền vào nhiều file CAD khác nhau!
Gửi yêu cầu tính năng tại đây!

Cài đặt in khuyến nghị:
- Đường kính nozzle: 0.4mm
- Layer height: ≤ 0.2mm
- Reverse on odd: tắt (disabled)
- Precise walls: bật (enabled)
- Wall order: i/o/i
- Yêu cầu tolerance: 0.1mm
- Hướng in: như lúc import
- Supports: đã có sẵn kèm model, bật tạo support và chuyển sang manual placement, không thêm gì khác

LƯU Ý:
3–4 lần bấm “snap” đầu tiên phải dùng cờ-lê/mỏ lết để “ráo” cơ cấu, tới khi nó mềm hơn thì mới dùng tay được!

Vật liệu khuyến nghị:
 - PETG
 - ABS/ASA

Changelog:

Bản phát hành chính thức

Thay đổi

V40

7th July 2024

Bản phát hành chính thức đầu tiên

v46

19th July 2024

Cập nhật theo UBBI v87

Làm ren rộng hơn, dễ lắp hơn

v47

3rd August 2024

Cập nhật theo UBBI v90

Thêm hỗ trợ ECAS04

v47.1

23rd August 2024

Thêm kẹp filament
