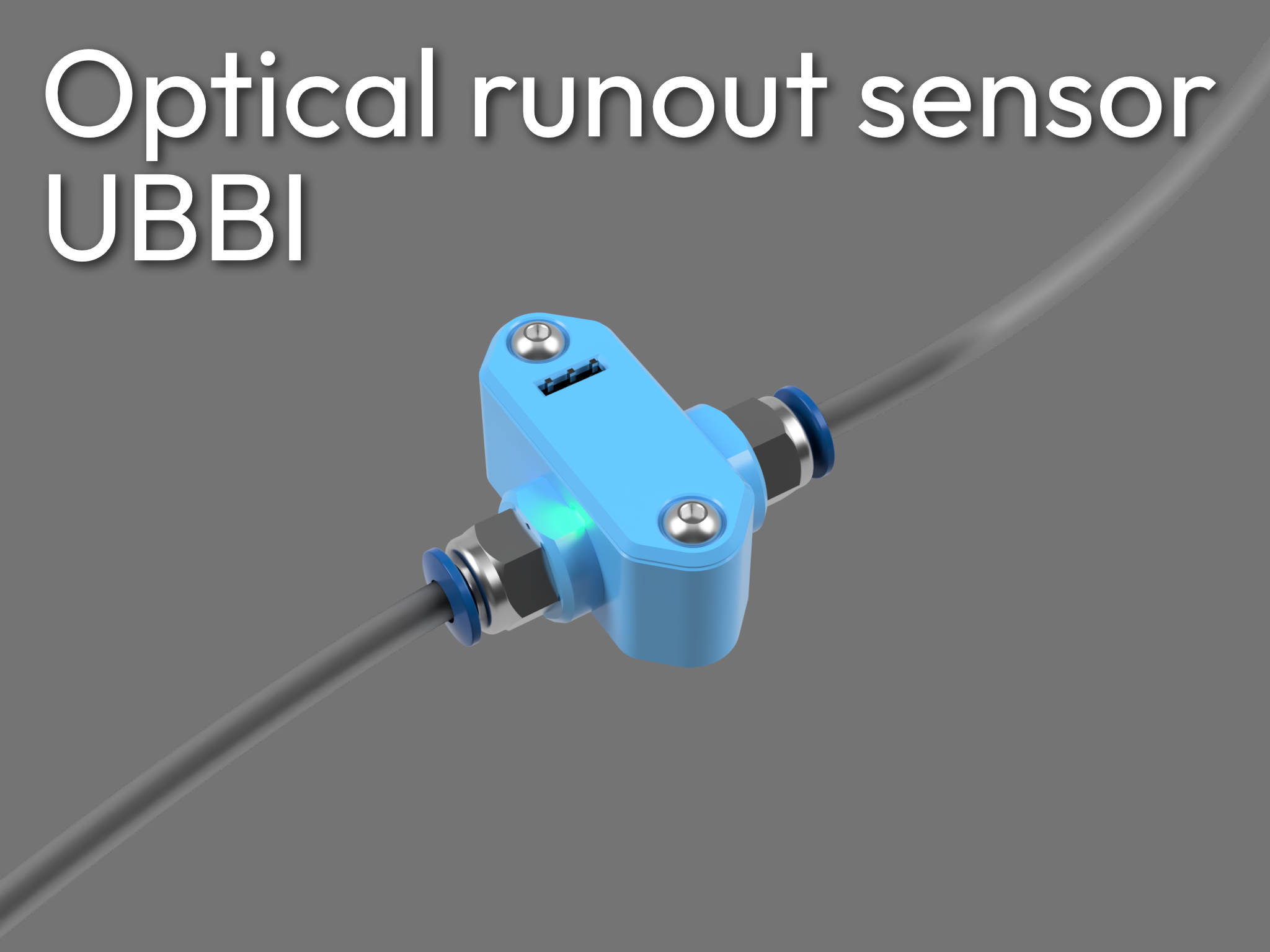

Cảm biến đứt filament quang (Optical filament runout sensor)

Remix từ UBBI - Bộ nối Bowden song song phổ quát - đầu nối ống PTFE được thiết kế quá mức! Tác giả SilencedFros_2044064

Tác giả SilencedFros_2044064

Lượt tải
256
Lượt thích
62
Lượt coi
2.711
Bản remix
1

File 8 107,4 MB

  • Optical_runout_sensor_v27_-_Open_cover_1767345656.stlSTL · 280 KB
  • Optical_runout_sensor_v27_-_Closed_cover_1767345657.stlSTL · 278,8 KB
  • Optical_runout_sensor_v27_-_Cover_1767345658.stepSTEP · 72,4 KB
  • Optical_runout_sensor_v27_-_Spacer_1767345659.stlSTL · 249,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

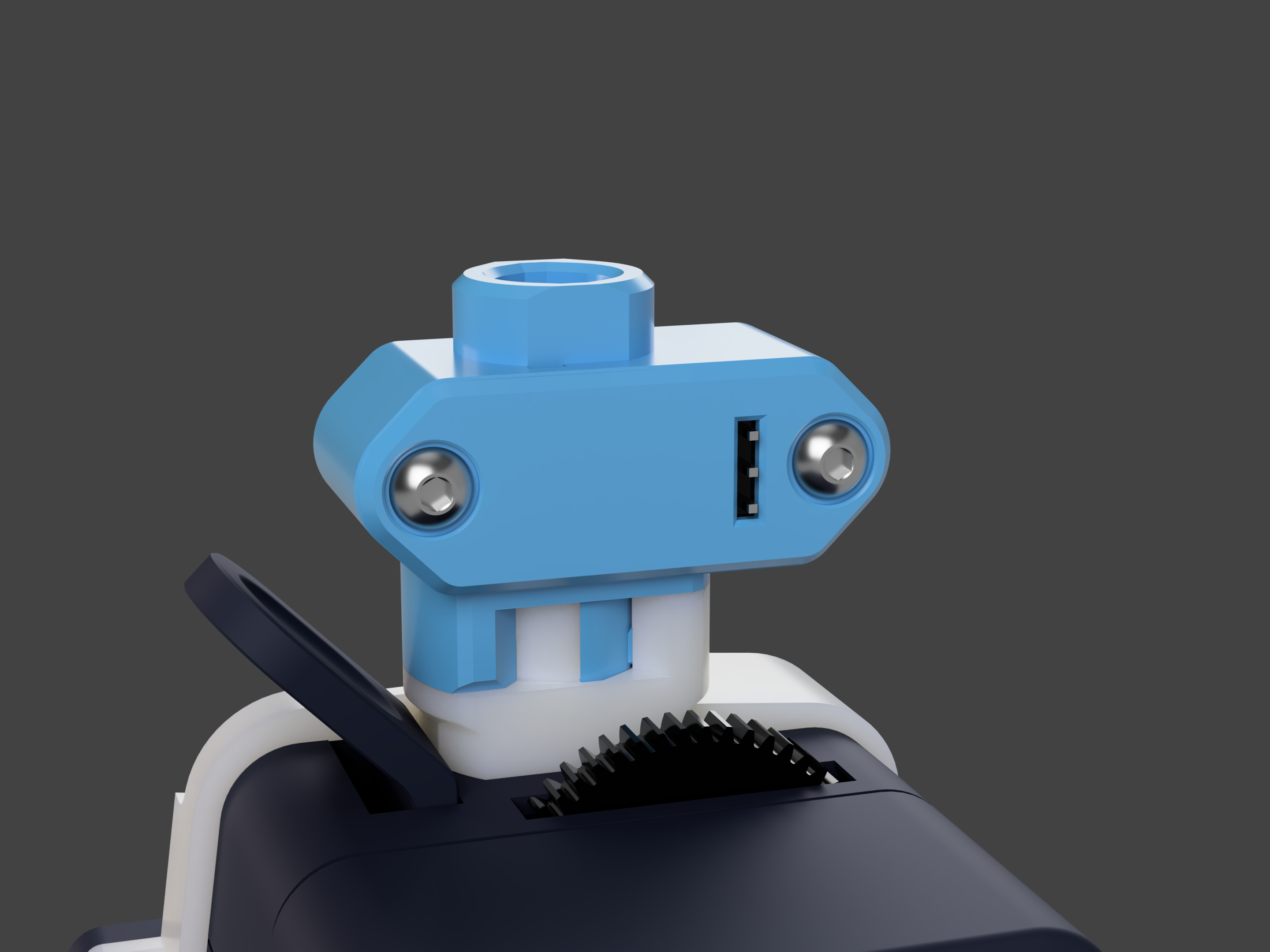

Cái runout sensor zin dùng lò xo với mấy viên bi tạo ma sát nhiều quá, làm hạn chế khả năng đùn của mình! Nên mình làm bản optical này cho mượt hơn, đường filament được lót tới “tận răng” bằng ống PTFE.

Điểm yếu rất “clear” gồm: không detect được filament trong suốt (chơi chữ thiệt đó) khi nó đi ngang qua.

🤩 Bạn thích thiết kế này không? Bạn có thể góp một tay để mình làm thêm mấy món hay ho như vầy!
Consider supporting me!
Cảm ơn rất nhiều các bạn đã ủng hộ, bạn còn được quyền truy cập độc quyền vào nhiều file CAD nữa!
Gửi yêu cầu tính năng tại đây!

Tính năng:
- 4 biến thể khác nhau, phù hợp nhiều loại coupler
- 2 hướng hiển thị LED output để nhìn đèn báo ở mọi phía
- Lót PTFE để đường đi của filament mượt nhất có thể
- Dùng optical endstop sensor phổ biến, dễ kiếm

LƯU Ý:
- Không detect được filament trong suốt
- Với người dùng Neptune: cần đảo chéo 2 sợi dây ngoài cùng thì mới hoạt động
- Với các máy khác: pinout có ghi trên PCB, đi dây theo đó

Thiết lập in khuyến nghị:
- Đường kính nozzle: 0.4mm
- Layer height: ≤ 0.2mm
- Reverse on odd: tắt
- Precise walls: bật
- Wall order: i/o/i
- Yêu cầu dung sai: 0.1mm
- Hướng in: như lúc import
- Support: đã kèm theo trong model, bật tạo support và đổi sang manual placement, đừng thêm gì nữa

Vật liệu khuyến nghị:
- PETG
- ABS/ASA

Cần chuẩn bị để lắp đặt:
- 2 * PC4-M10/ECAS04
- 2-3 * M3-14mm/16mm (xem guide lắp đặt)
- 3* heatset insert M3 (dài tối đa 4mm)
- Ống PTFE OD 4mm
- Lerdge optical endstop

Hướng dẫn lắp đặt:
- ECAS04
- PC4-M10
- UBBI/UBBI-ECAS04

Changelog:

Official release

Changes

v27

20th August 2024

First official release
