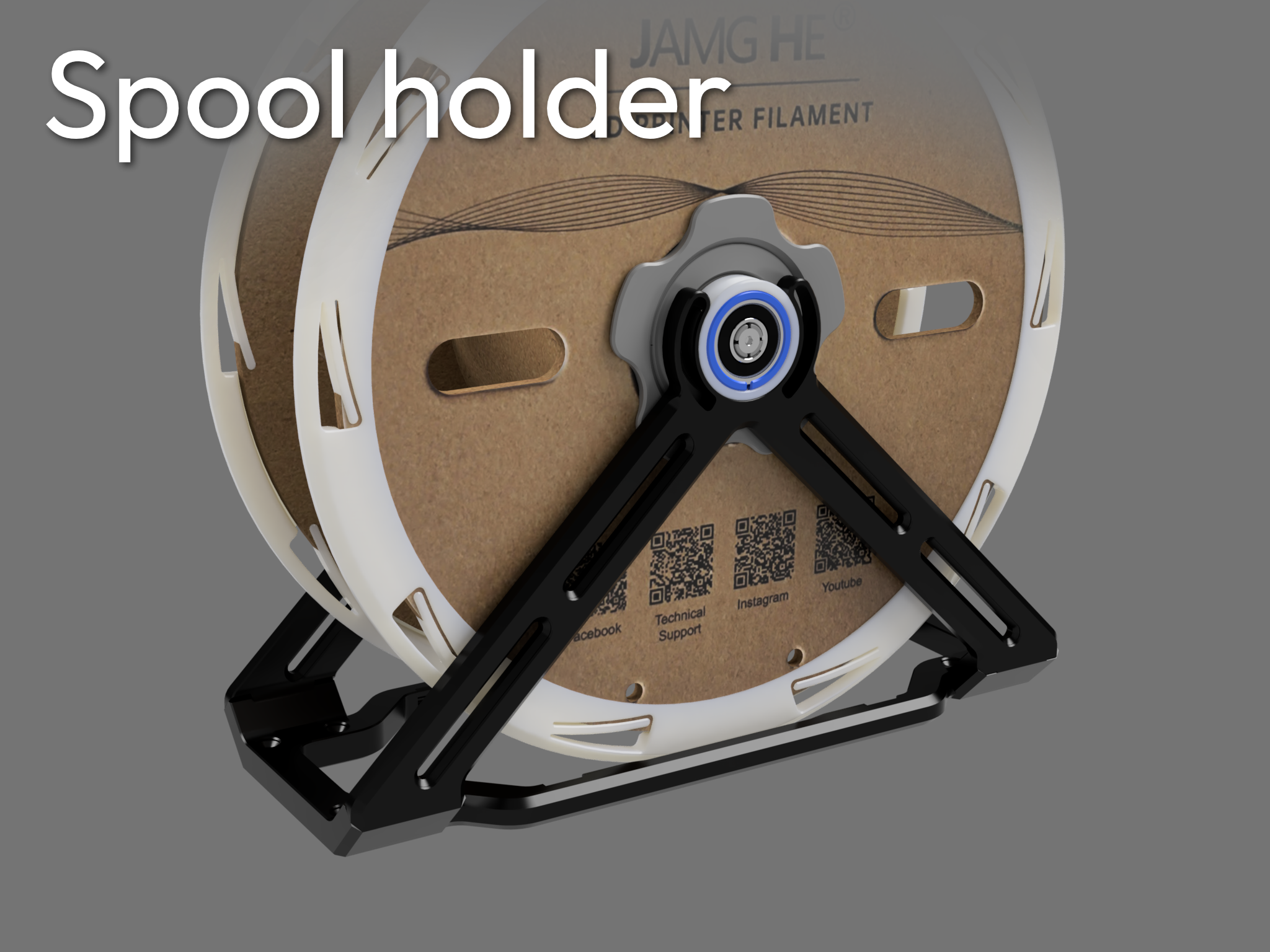

Giá đỡ cuộn filament dạng mô-đun (Modular spool holder/stand)

Muốn cuộn filament lăn mượt để lực cản (drag) thấp nhất có thể?

Một bộ spool stand siêu modular để gắn thêm phụ kiện và nâng cấp theo ý bạn?

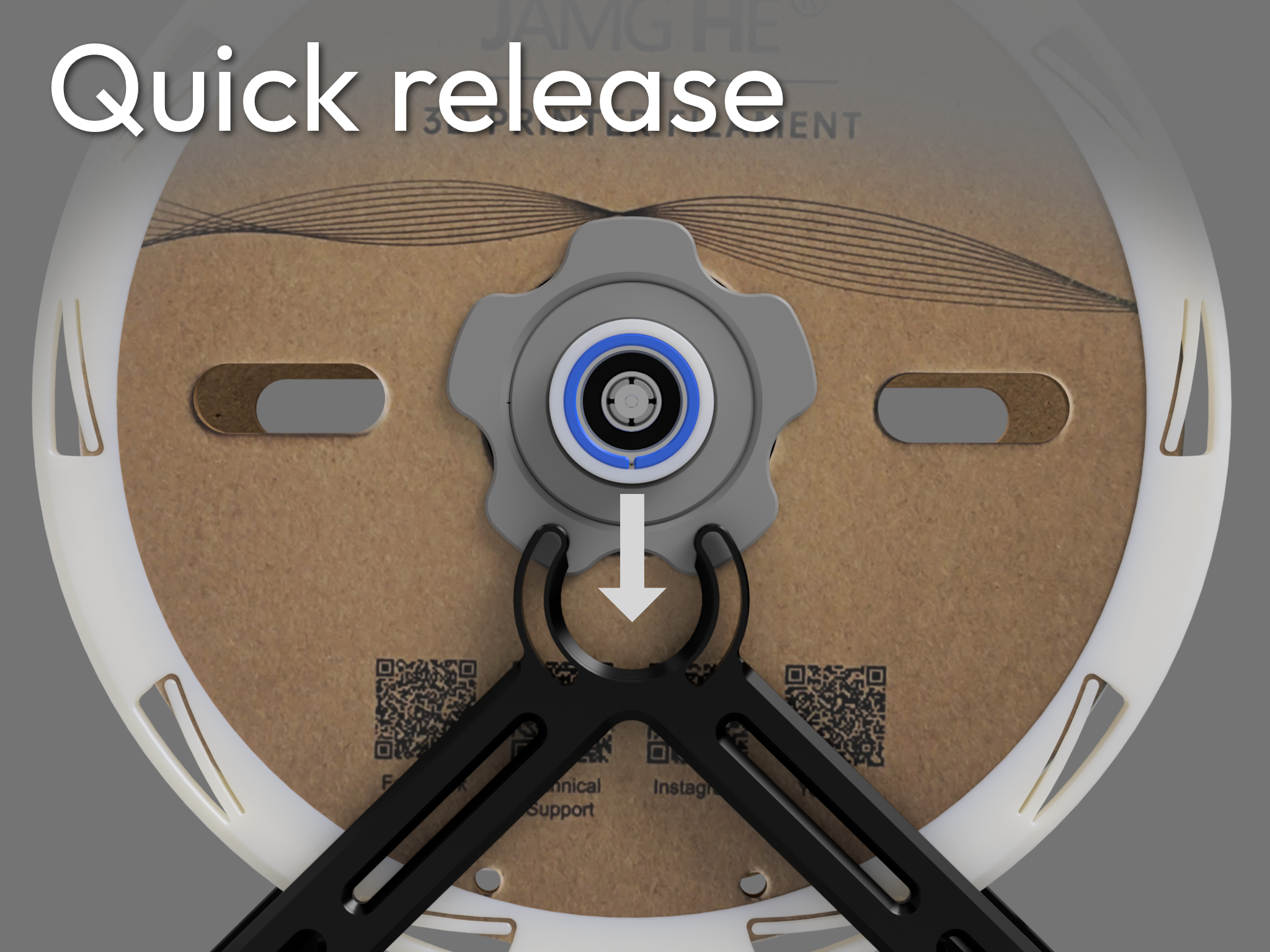

Cơ chế snap nhanh, tháo ra lắp vô dễ dàng?

🤩 Bạn thích thiết kế này hông? Bạn có thể góp một tay để tài trợ cho những đổi mới kiểu này!
Ủng hộ mình tại đây!
Cảm ơn rất nhiều tới các bạn đã ủng hộ; bạn cũng sẽ được quyền truy cập độc quyền vào nhiều file CAD khác nhau!
Gửi yêu cầu tính năng tại đây!

Hướng dẫn lắp ráp tại đây

Nhớ xem thêm mục để có thêm nhiều biến thể khác!

Tính năng:
- Collet khóa dạng mở rộng cho bearing
- In không cần support, profile ren tuỳ biến 45°
- Có chamfer và fillet để cầm nắm/dùng thoải mái hơn

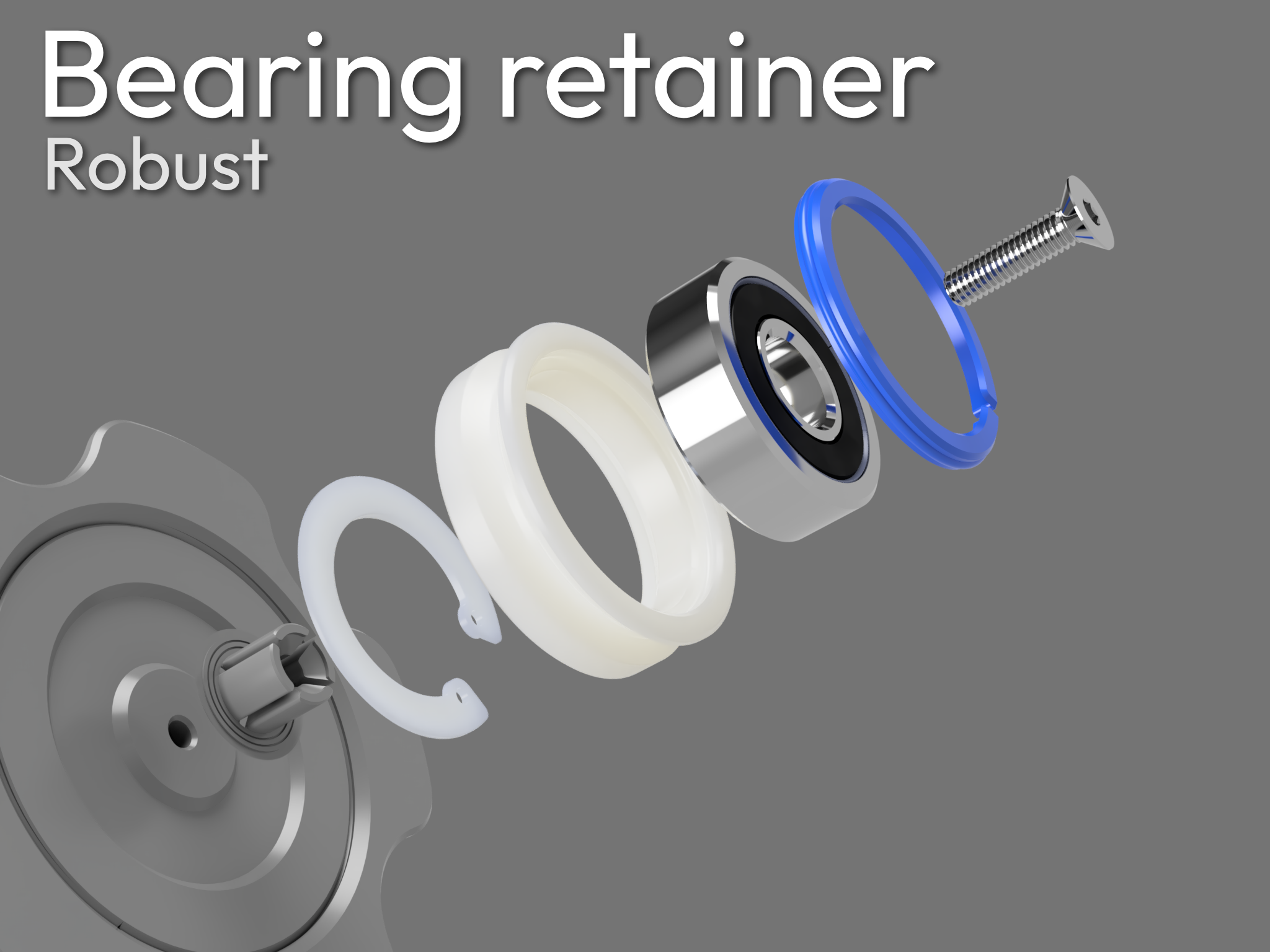

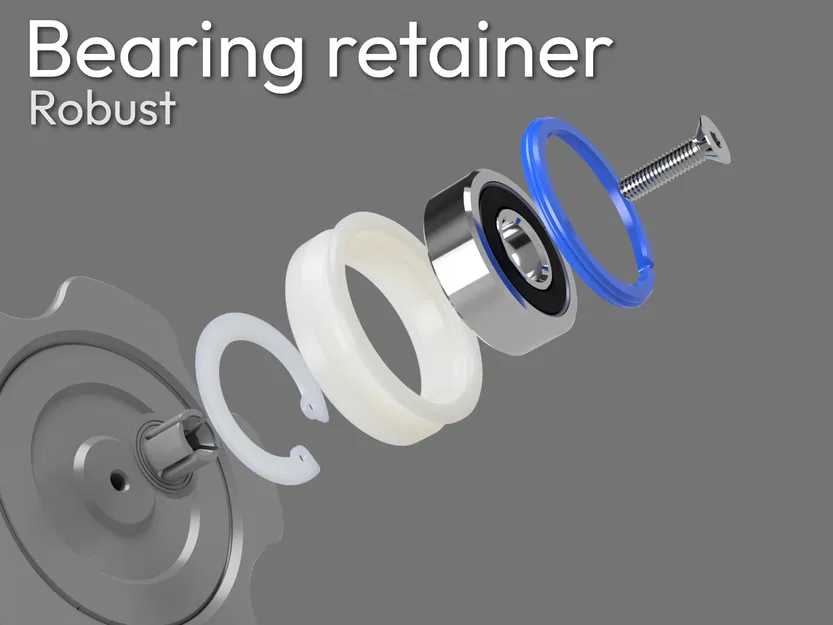

- Bộ giữ bearing không phụ thuộc vào độ dung sai khi in!
- Stand chắc nhưng nhẹ
- Nhiều vị trí để gắn phụ kiện và nâng cấp
- Có thể ghép sát cạnh nhau thành một hàng
- Siêu gọn, tiết kiệm không gian

Kích thước:
- Rộng 82mm, dài 210mm
- Nhận spool có đường kính trong (ID) 50–60mm
- Nhận spool mỏng hơn 63mm
- Vành spool (spool rim) nhận spool có đường kính ngoài (OD) 197–202mm
- Đường kính ngoài của spool rim: 218mm

Thiết lập in khuyến nghị:
- Đường kính nozzle: 0.4mm
- Chiều cao layer: ≤ 0.2mm
- Hướng đặt khi in: như lúc import
- Supports: Không cần

Vật liệu khuyến nghị:
- PETG
- ABS/ASA

Phần cứng cần cho lắp đặt:
- 2 * bearing 608/6900
- 6 * M3x12mm FHCS

Ghi chú:
- [a] = màu nhấn (accent color)
- [p] = màu chính (primary color)
- [s] = màu phụ (secondary color)
- [t] = màu thứ tư (tertiary color)
- x… = in x cái (số lượng tính cho 1 spool)

Changelog:

Bản phát hành chính thức

Thay đổi

v10

20th Dec 2024

Bản phát hành chính thức đầu tiên

v13

22nd Dec 2024

Thêm seam concentrators

Thêm vòng khóa (lock ring) với độ hở 0.2mm

v37

10th Jan 2025

Bỏ toàn bộ các chi tiết cần press-fit

Thêm rim

Thêm stand

Thêm gân (ridges) để tránh edge pillowing trên bearing collet

Đổi bearing sleeve sang dạng casing

Thêm phần lõm (recess) trên spool core

Giảm độ dày thành (wall) của spool core

Loại bỏ heatset inserts

v39

12th Jan 2025

Sửa clearance của clip

Thêm clearance cho spool core bridge

v41

27th Jan 2025

Thêm hỗ trợ cho bearing 6900

?

Thêm geared spool rim
