Slipcase Heltec VisionMaster E290 LoRa mesh node – bản Slim & Fat

Một cái slipcase cho Heltec VisionMaster E290:

Dễ in, có nhiều biến thể để lựa chọn:

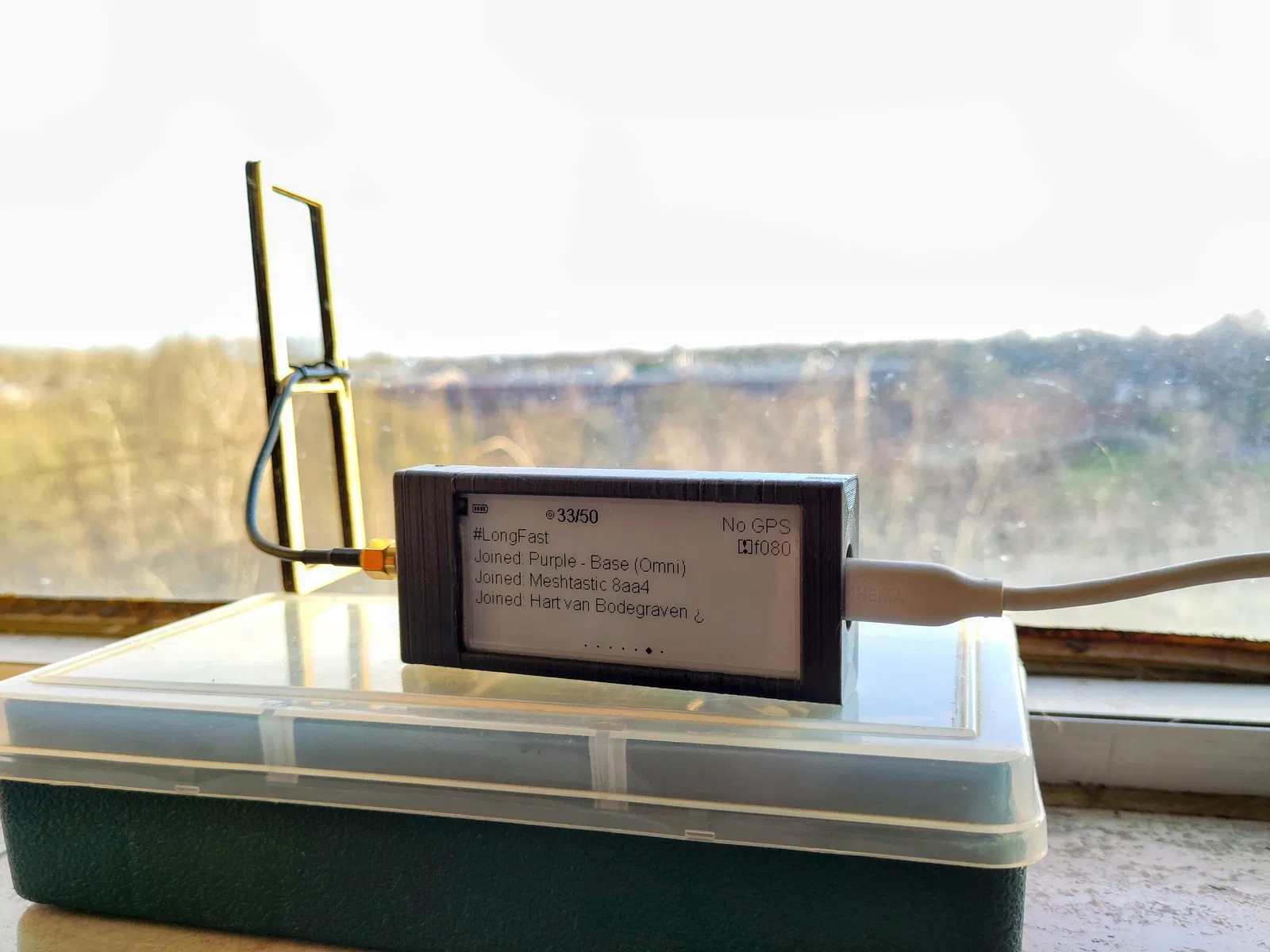

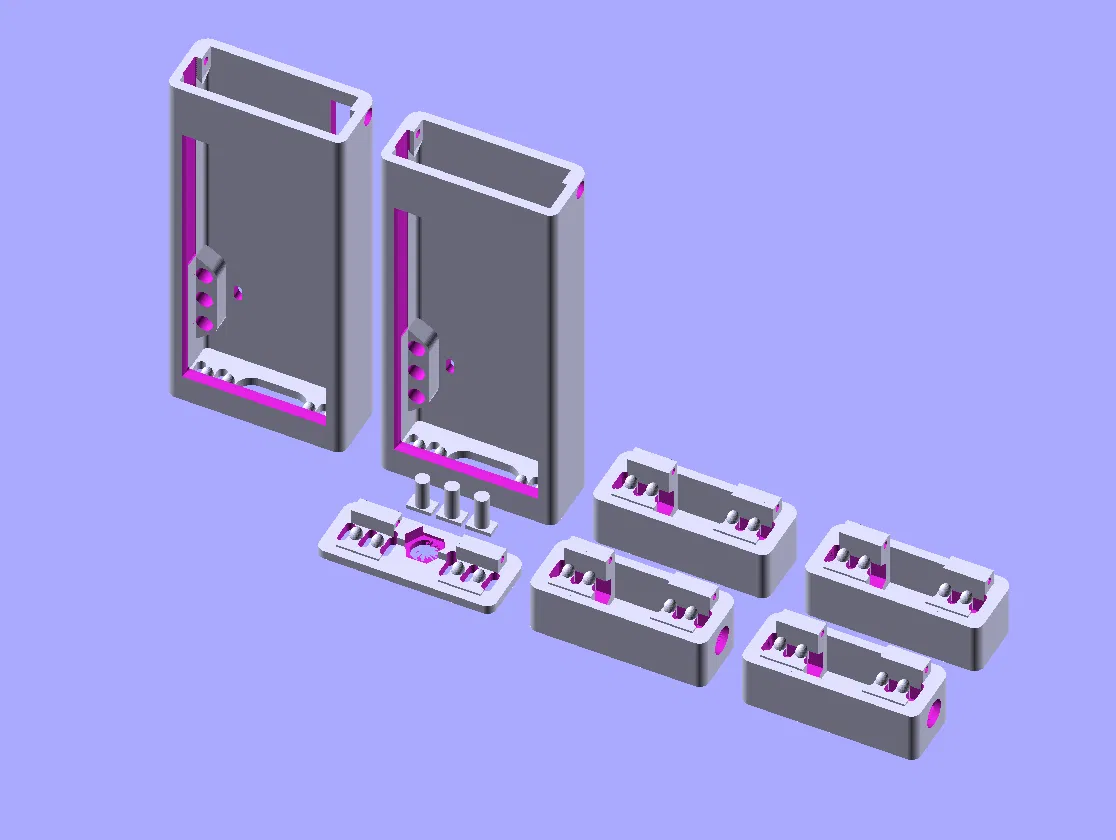

• Thiết kế slim và fat.
  • Bản slim chừa 6mm khoảng hở giữa mặt trên của module LoRa transceiver và lưng case
  • Bản fat chừa 23mm khoảng hở

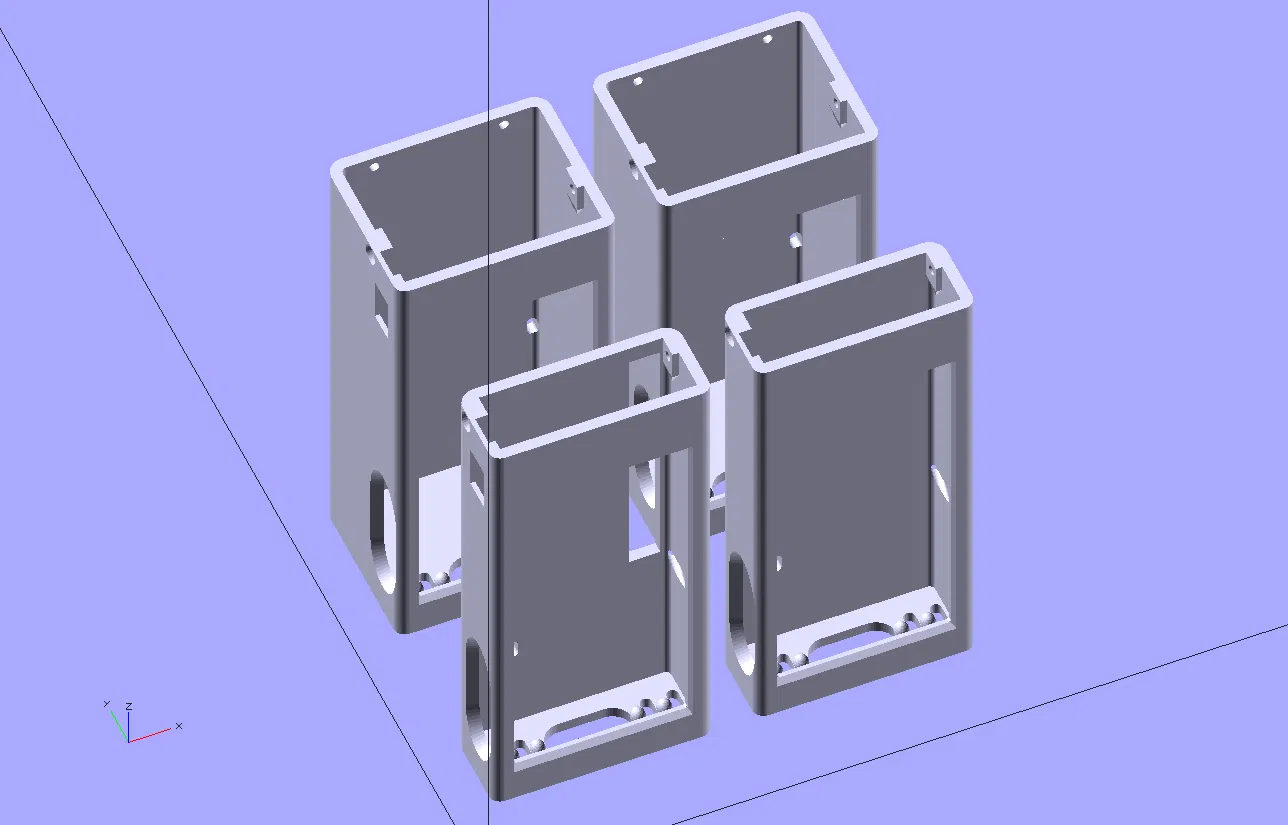

• Có, hoặc không, chừa lối để truy cập IO pins và cổng Serial interface
• Hai kiểu endcap khác nhau

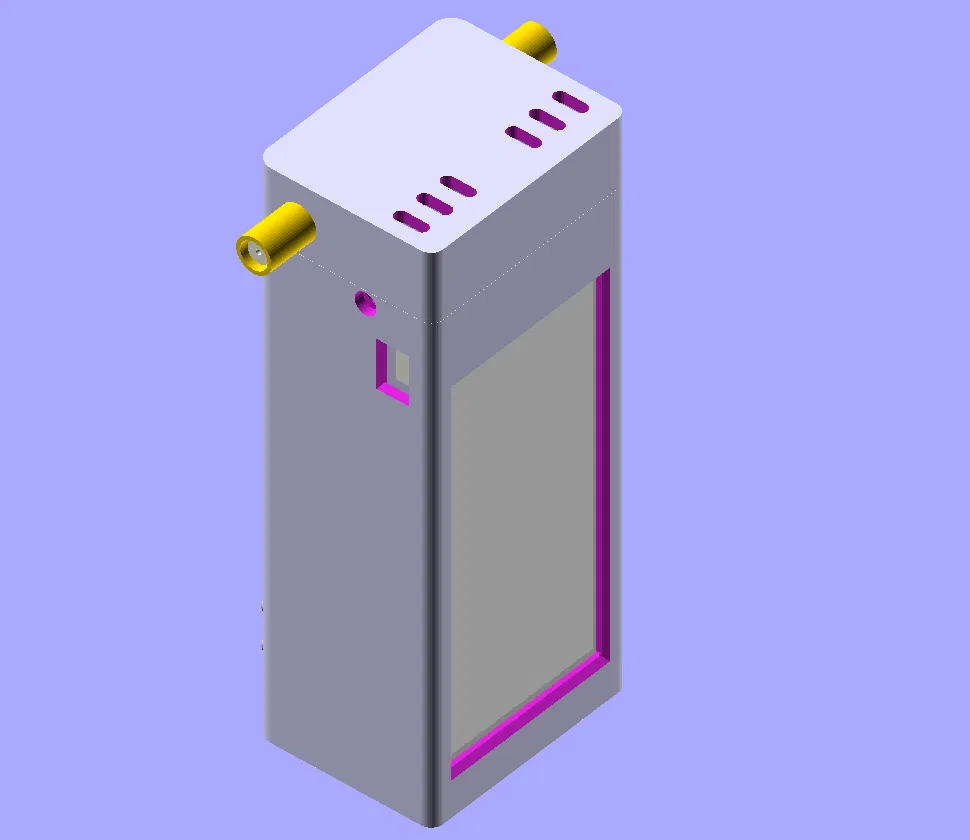

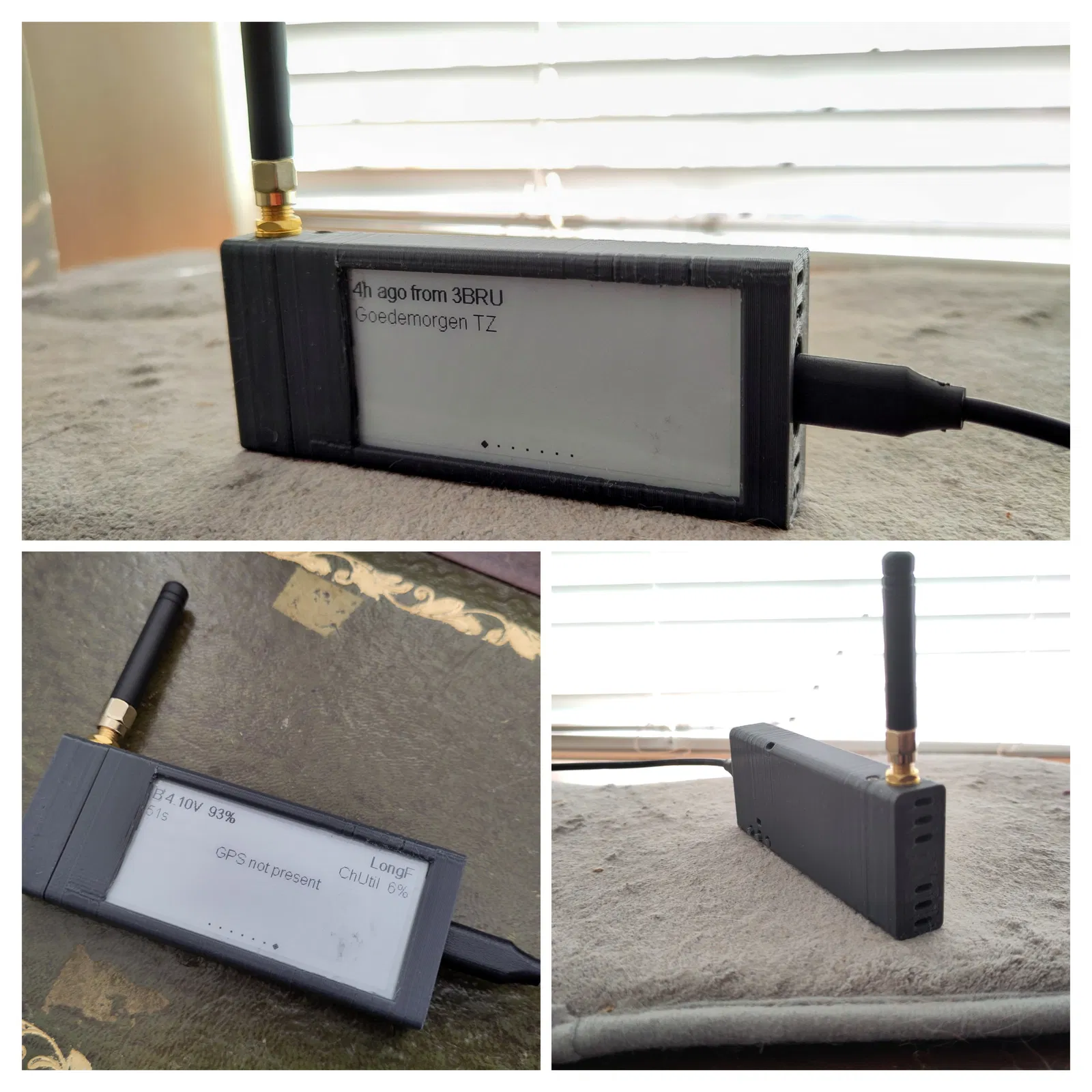

  • Flush; đưa đầu nối anten SMA ra thẳng hàng với thân case

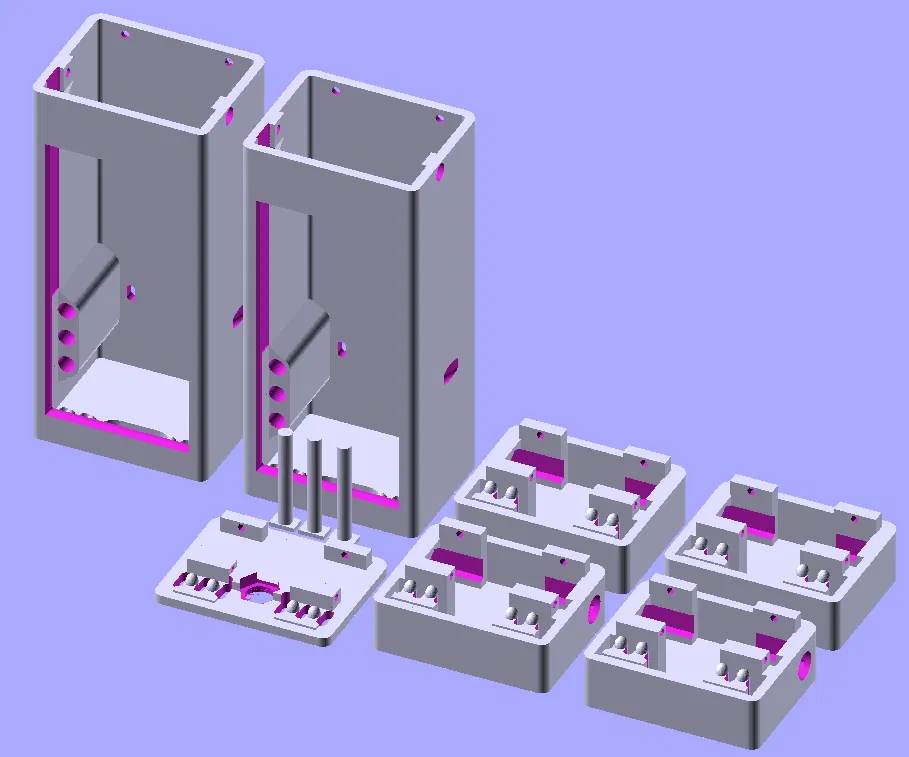

  • Full; rộng hơn và có 4 biến thể con: blank (tự khoan), SMA ở trên, SMA ở dưới, và bản có 2x cổng SMA (trên và dưới. phòng khi cần..)

Ngay cả bản slim vẫn có chỗ cho pin nhỏ; mình đang để pin 200mAh trong node ở nhà làm nguồn dự phòng ngắn hạn dù bình thường vẫn cấp nguồn liên tục.

Chọn đúng các phần bạn cần, rồi in không cần supports.

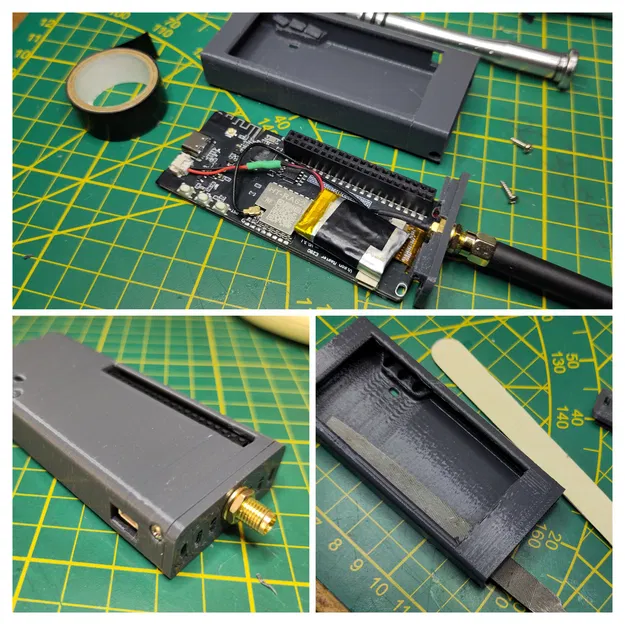

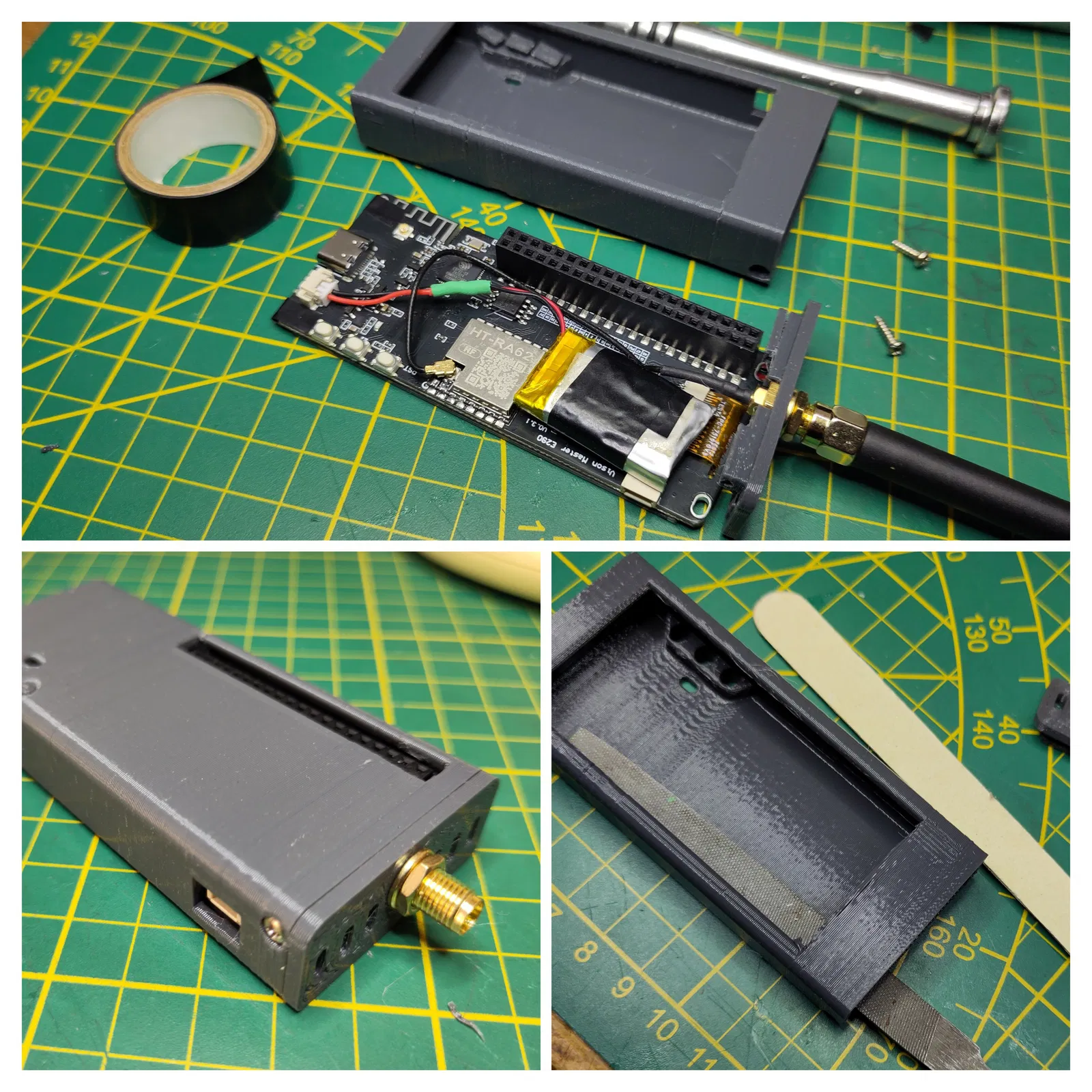

• In xong nhớ vệ sinh/chuốt lại để đảm bảo phần cửa sổ màn hình (screen aperture) phẳng với phần thân còn lại và cái board trượt vào dễ. Mình dùng một cái giũa nhỏ (giũa móng).
• Đảm bảo các nút bấm di chuyển trơn, bấm xuống hết hành trình trong lỗ. Có một nút hơi ngắn hơn dành cho nút reset.
• Cẩn thận khi trượt board vào qua khu vực nút bấm, khe hở khá sát nên dễ bị vướng nếu mọi thứ chưa ngồi đúng vị trí.

Dùng một cặp vít 2mm x 5mm để giữ nắp; mình tận dụng từ mấy món thiết bị cũ đang tháo để tái chế.

Nếu lắp xong mà board bị lỏng ở phía endcap thì chèn đệm (pad) ở đầu đó.

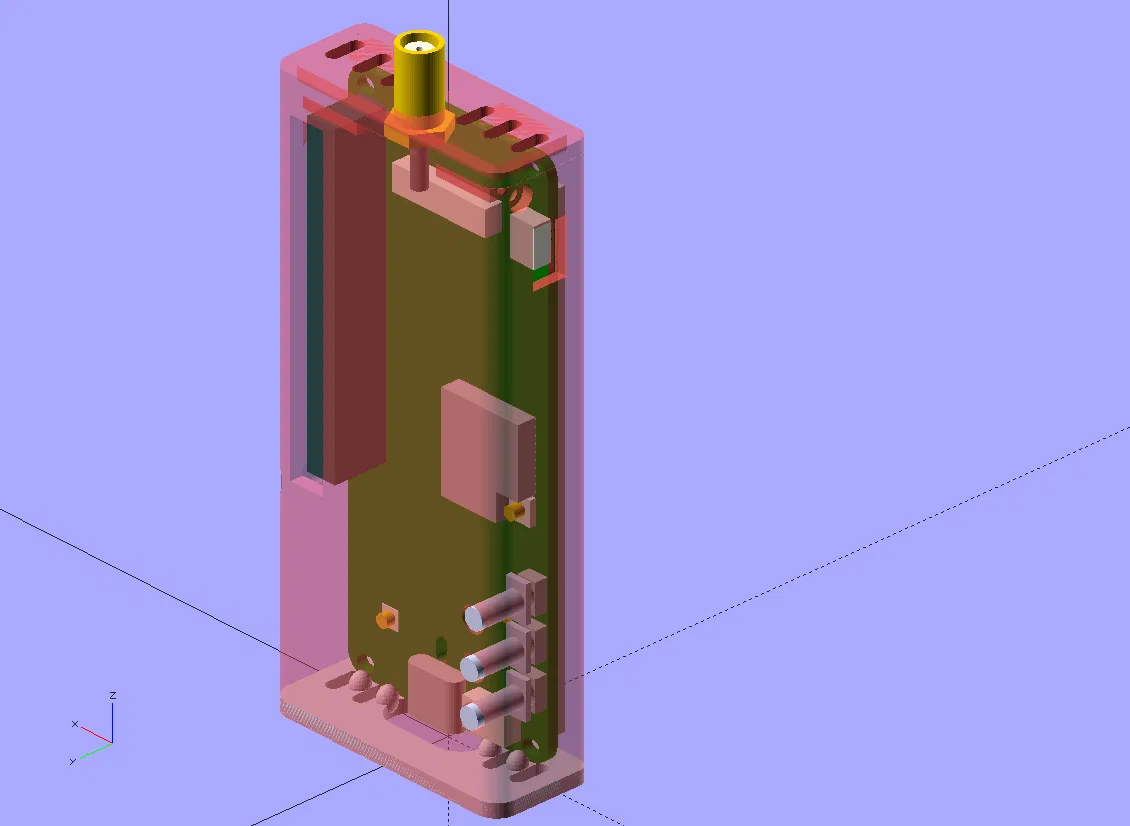

Model của board dùng để thiết kế nằm ở đây:

Lưu ý: Có một đợt revision E290 đời sớm có nút bấm hướng ngang.. phần thân case chính ở đây là cho bản đang bán hiện tại với nút bấm hướng ra phía sau (nếu không chắc thì phóng to hình board của mình..)

But if you do have the early board with side-facing buttons: có một phiên bản case có khoét một lỗ cỡ ngón tay để bấm nút trực tiếp.
