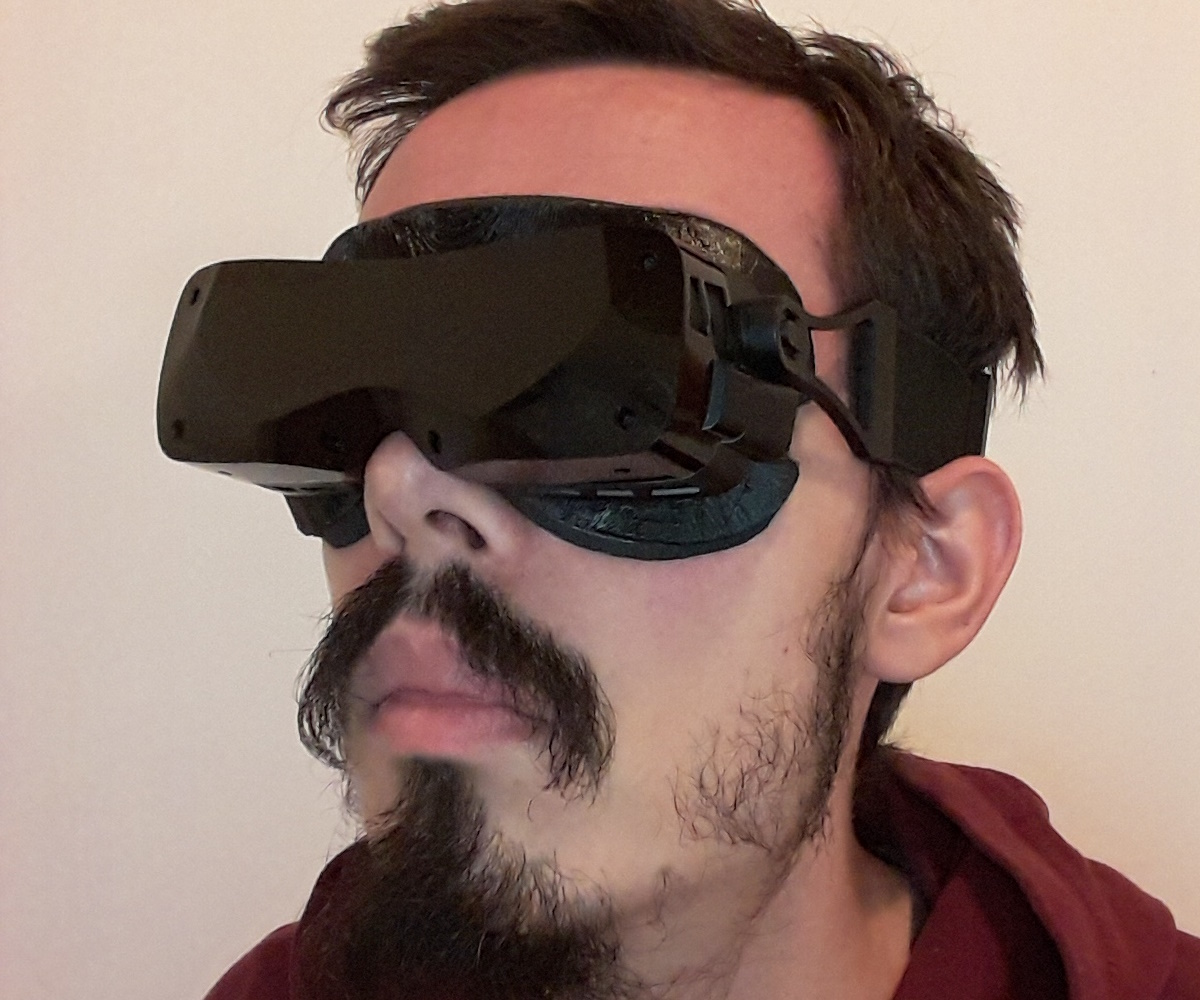

Slimterface, Flipterface & Customface cho Bigscreen Beyond

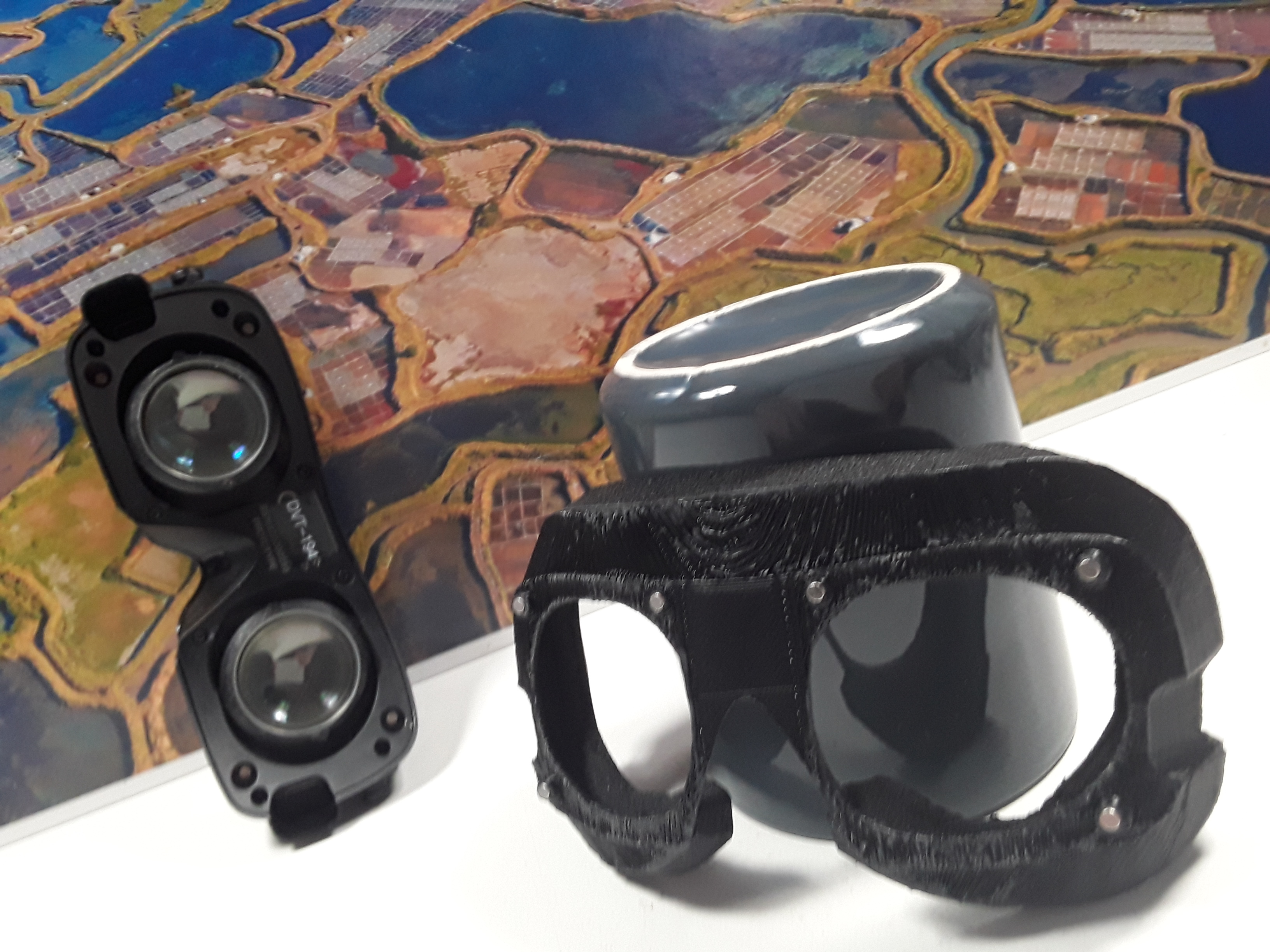

"Slimterface" là một facial interface DIY cho kính VR Bigscreen Beyond, được Sporky tạo trên Discord Bigscreen Beyond, sau đó được Val chỉnh sửa để dùng “universal” hơn và cho FOV nhiều hơn.

vì sao bạn nên tự làm cái này:

• diện tích tì lớn hơn, dễ dàn đều áp lực hơn
• eye relief thấp hơn để FOV tối đa và hình rõ hơn
• có khe ở mũi để thông gió, không còn mờ lens, interface ướt mồ hôi hay cay/ngứa mắt
• không tì lên mũi/sống mũi
• không tì lên hốc mắt
• tuỳ chọn ngàm gắn top strap, tương thích tốt hơn với DAS/Index strap và các giải pháp khác
• nhẹ hơn interface custom-fit của BSB, chỉ 18g!
• không cần vật liệu in 3D đặc biệt
• có bản flip up tuỳ chọn!
• có tuỳ chọn custom fitting!
• mở và tuỳ biến được! cứ thoải mái remix theo nhu cầu của bạn :)

thiết lập in khuyến nghị:

• PLA hoặc PETG
• 2 perimeters
• 2 đến 3 bottom/top layers
• layer height 0.2 đến 0.25
• infill 30 đến 50%
• cura tree support nếu dùng Cura
• không cần brim/raft để bám bàn

vật liệu:

• 6 nam châm trụ 3x2mm
• mút neoprene tự dán dày 6mm hoặc ¼"
• keo superglue

dụng cụ:

• dao rọc giấy (utility knife) với lưỡi mới, thật bén
• bút marker
• giấy nhám 120/180 grit
• mũi khoan/doa 3mm
• tua vít đầu dẹt bản rộng, ví dụ Torx/Allen/Robertson

Quy trình làm Slimterface:

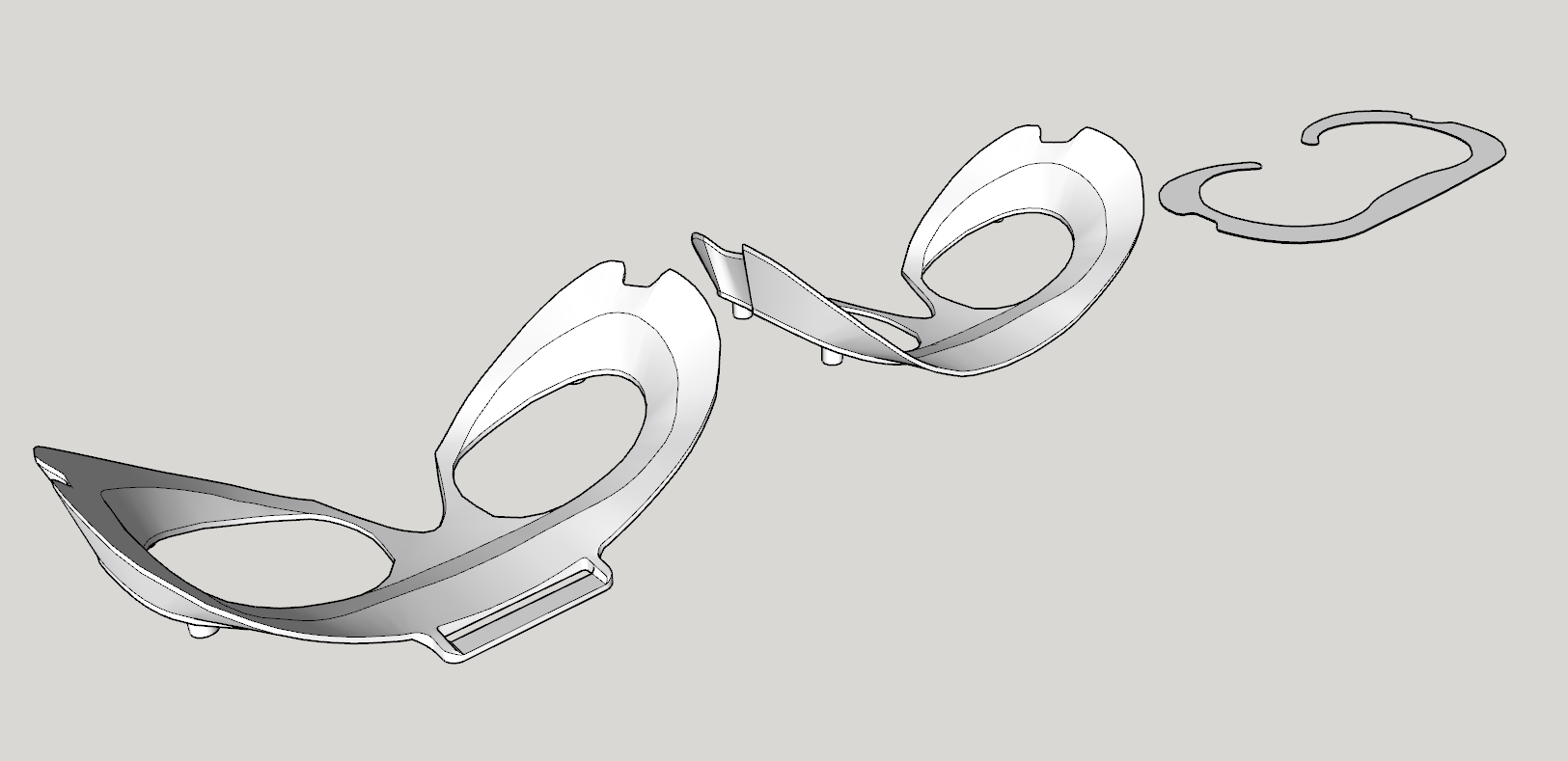

1. In BSB Slimterface có hoặc không có ngàm top strap tuỳ nhu cầu.


2. In BSB Slimterface Foam template


3. Gỡ support trên Slimterface


4. Dùng mũi khoan để doa các lỗ nam châm trên Slimterface


5. -Đảm bảo đúng cực bằng cách dính một nam châm vào đầu tua vít rồi thử xem nó bị đẩy ra khỏi nam châm trên BSB, hay bị hút về phía nam châm trên interface BSB.

   -Nếu đúng, đừng nhấc nam châm khỏi đầu tua vít: nhỏ một giọt superglue vào lỗ nam châm rồi dùng tua vít ấn nam châm vào lỗ trên Slimterface.

   -Lặp lại cho tất cả nam châm.


6. Cắt một miếng mút neoprene hình chữ nhật 10x20cm

7. Dùng giấy nhám chà lên lớp wax paper đang che mặt keo của mút để bút sharpie/marker có thể vẽ lên đó


8. Đặt Foam template lên mút neoprene (mặt wax paper) rồi đồ theo viền bằng bút marker

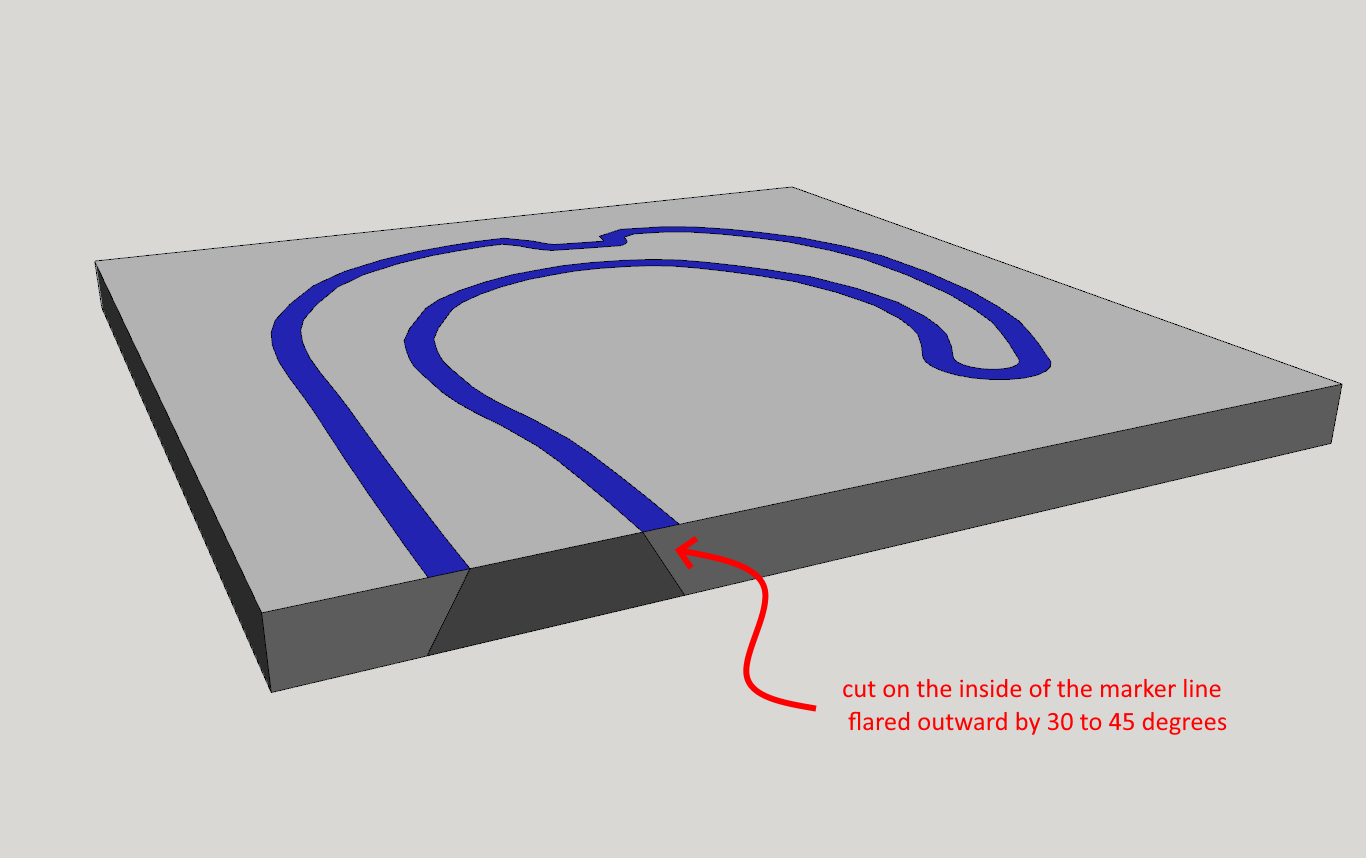

9. Dùng dao rọc giấy cắt mút neoprene ở phía trong đường marker, và vát mép cắt loe ra ngoài khoảng 30–45 độ

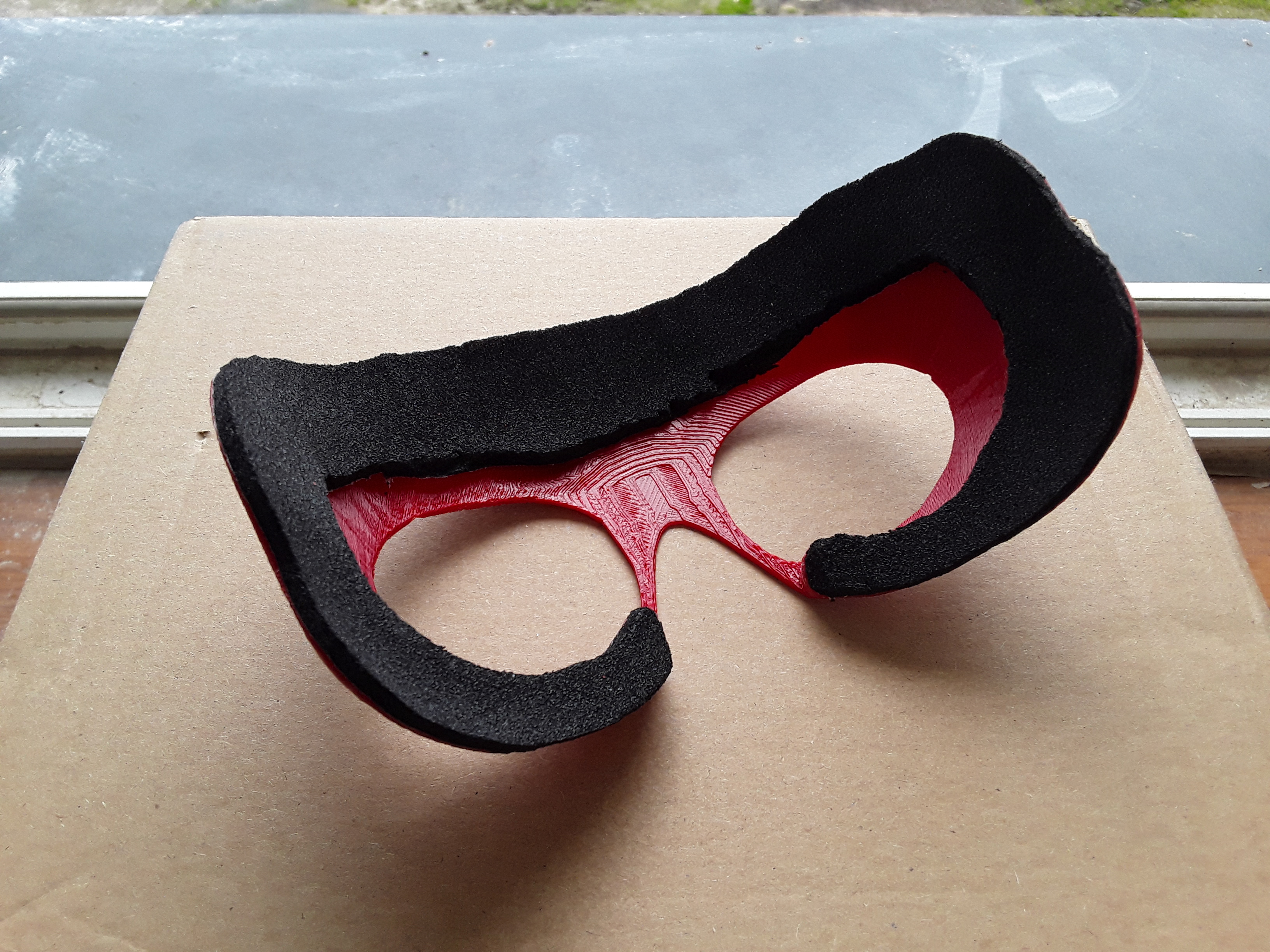

10. Bóc wax paper khỏi Foam và dán vào mặt trong của Slimterface. Để canh dễ hơn, bắt đầu từ các góc của phần khoét cho connector, rồi canh theo mép ngoài vòng quanh interface

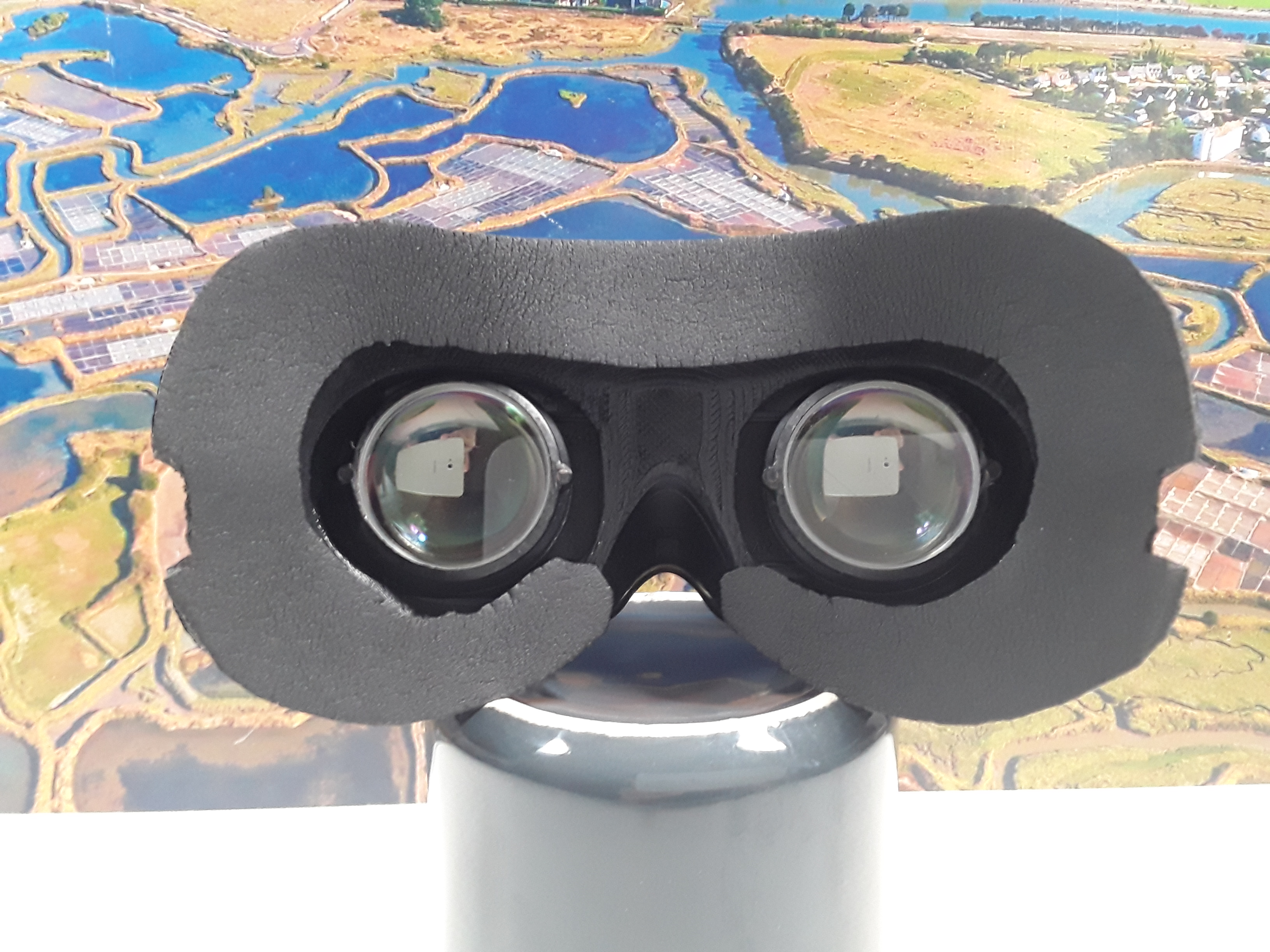

11. Gần xong rồi! Gắn Slimterface lên BSB và thử:
    -Fit ngon? vậy xong, dùng thôi!

    -Nếu sát lens quá? dán chồng thêm một lớp foam để tăng độ dày!

    -Bị tì không đều? gọt bớt độ dày foam ở chỗ tì nhiều (kiểu bite-mod!), lặp lại tới khi vừa.

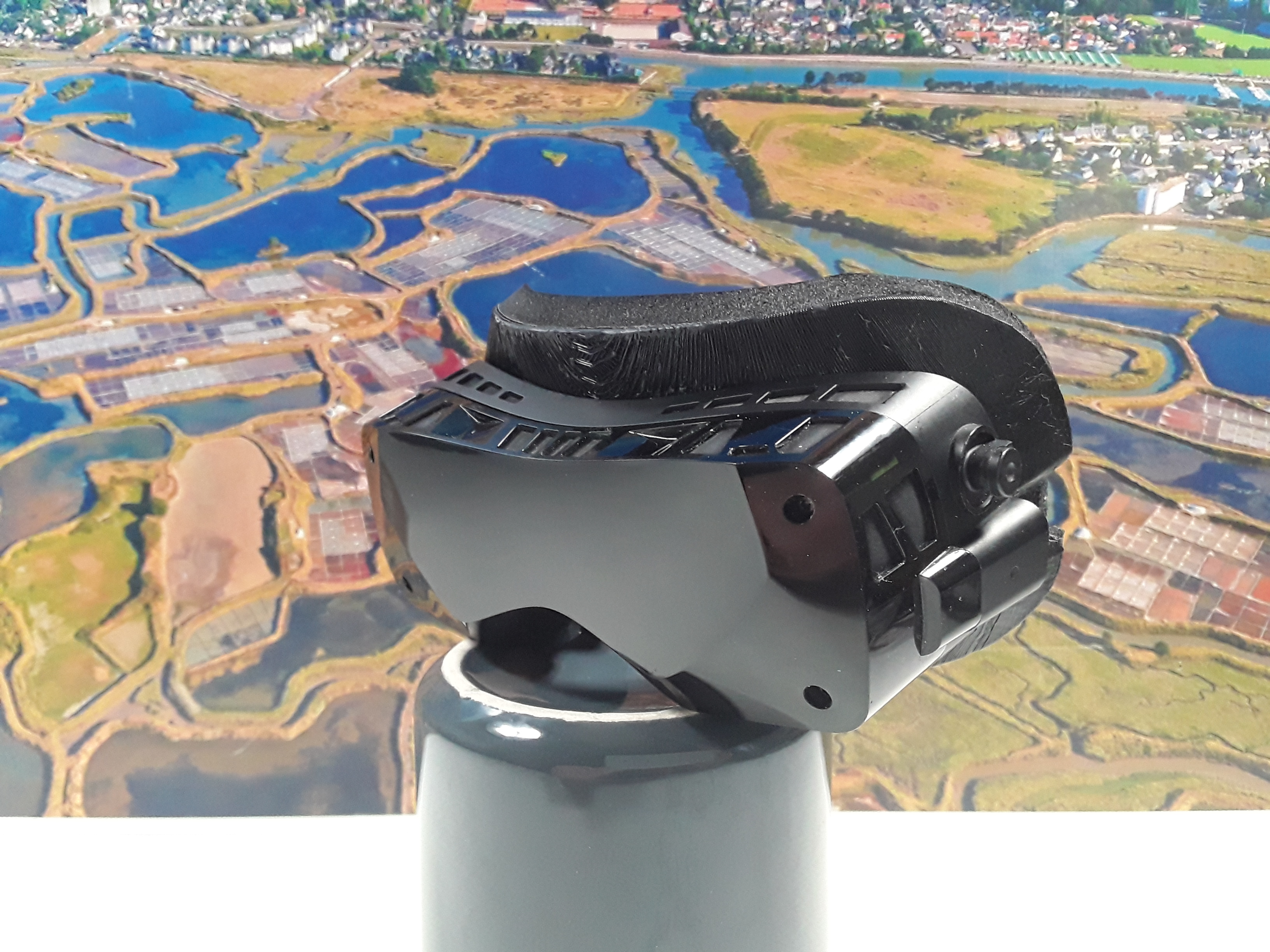

Flipterface:

1. In Flipterface & Flipterface Hinge

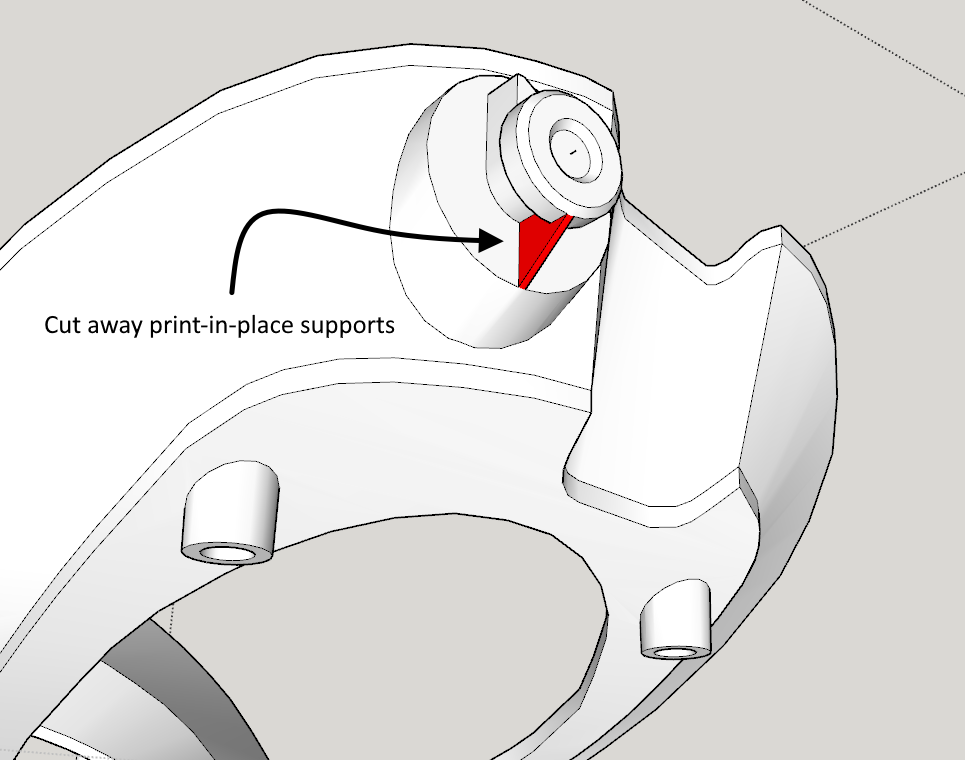

2. Cắt bỏ phần support print-in-place trên Flipterface

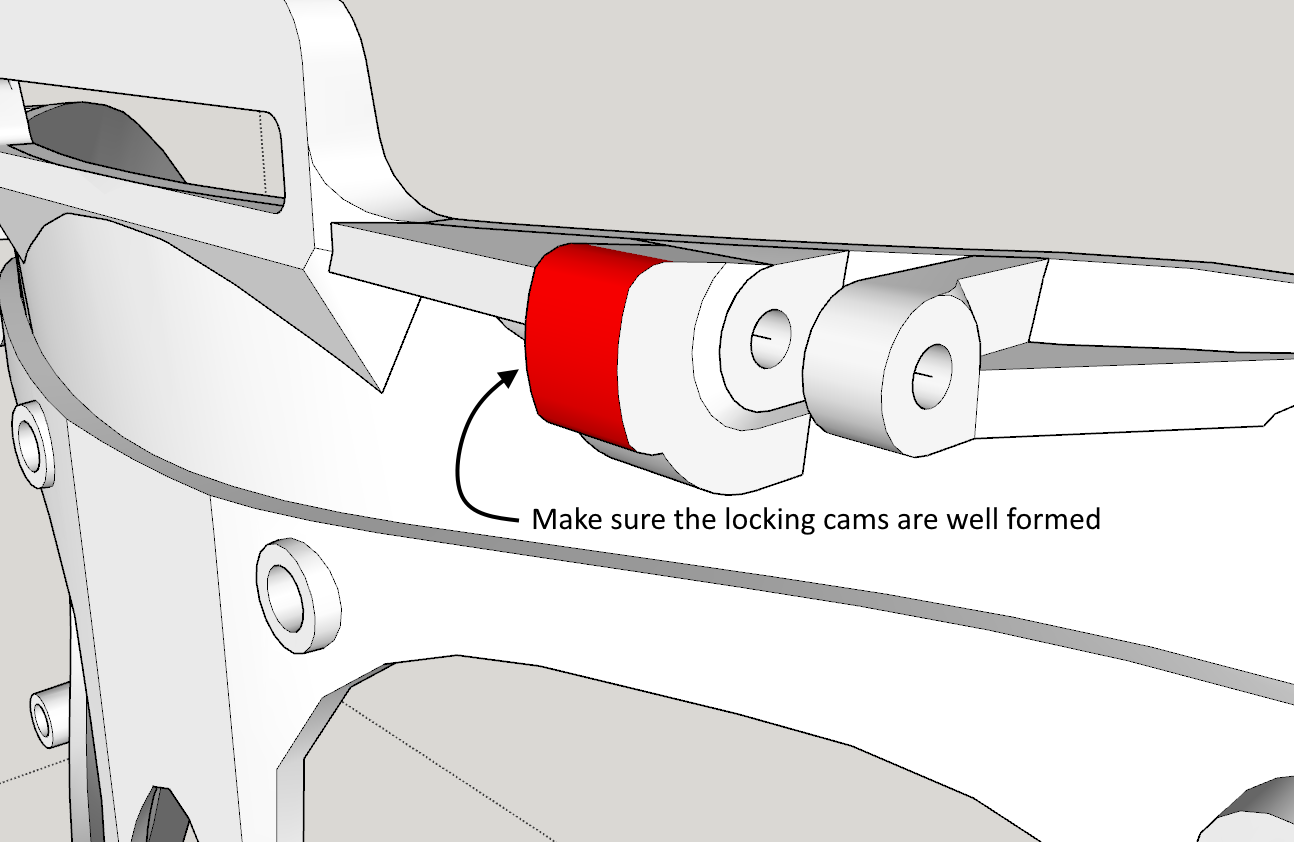

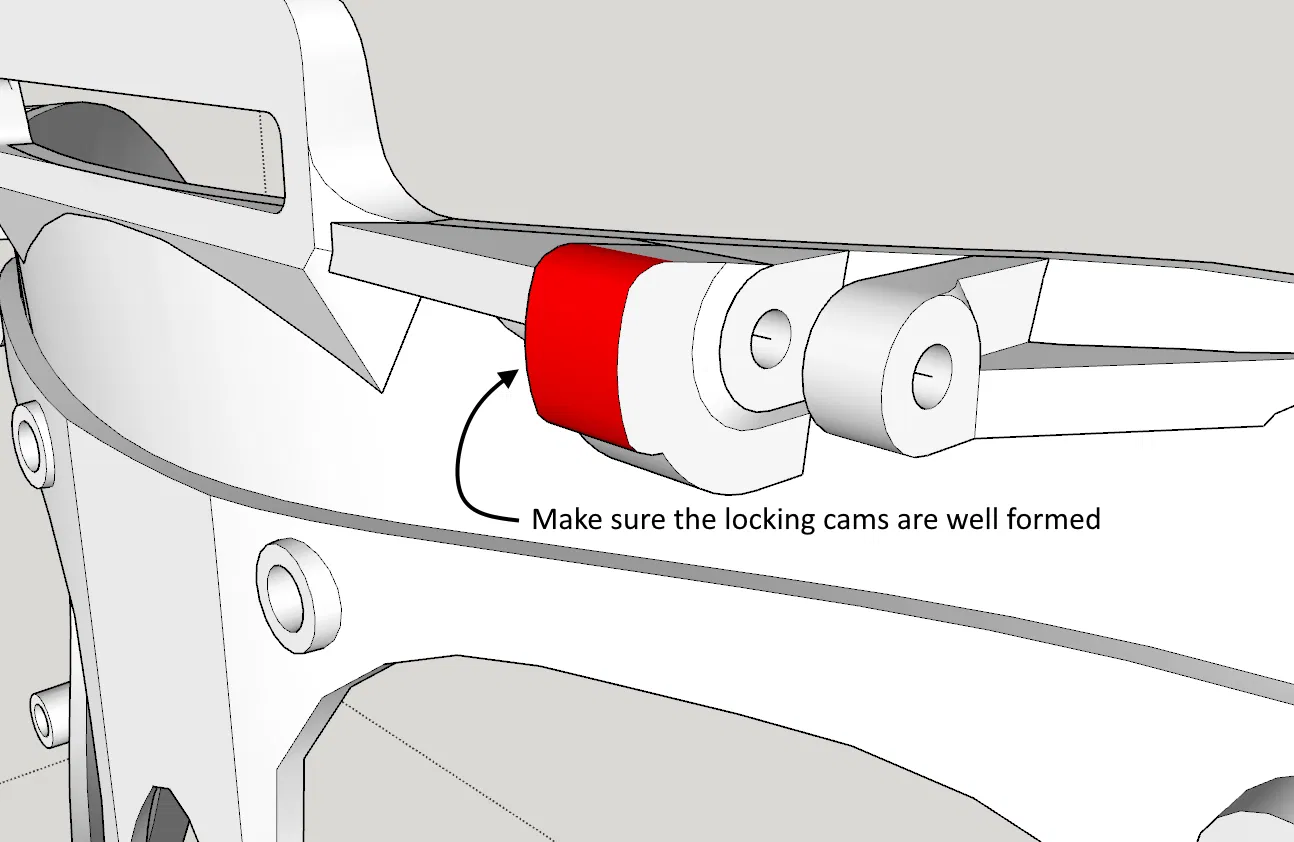

3. Đảm bảo các locking cams được in rõ trên Flipterface vì nó ảnh hưởng lực cần để flip up

4. Làm foam và nam châm y như Slimterface
   /!\ Nam châm vẫn cần cho Flipterface để ổn định /!\

5. Doa lỗ bản lề trên cả hai phần bằng mũi khoan 2mm

6. Ép-fit một chốt kim loại 2mm dài 15mm (nếu muốn flush) hoặc 20mm (nếu muốn sau này tháo ra dễ) xuyên qua bản lề ở mỗi bên

7. Lắp Bigscreen Beyond vào Flipterface:
   -móc headset vào bản lề
   -móc strap vào interface
   -chừa dây cable dư hơn để không bị căng khi lật lên

Customface:

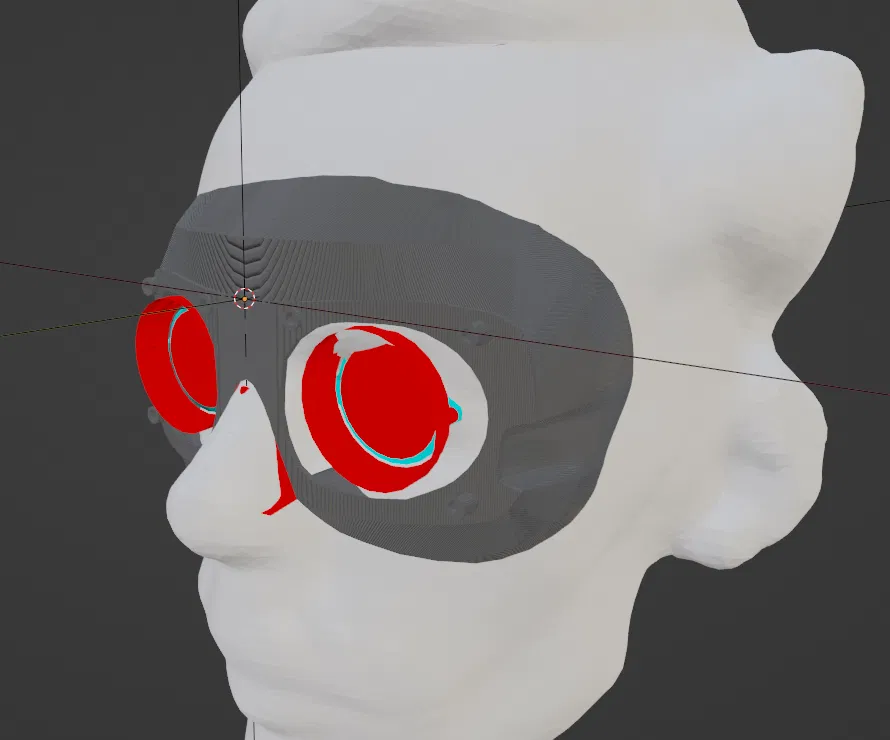

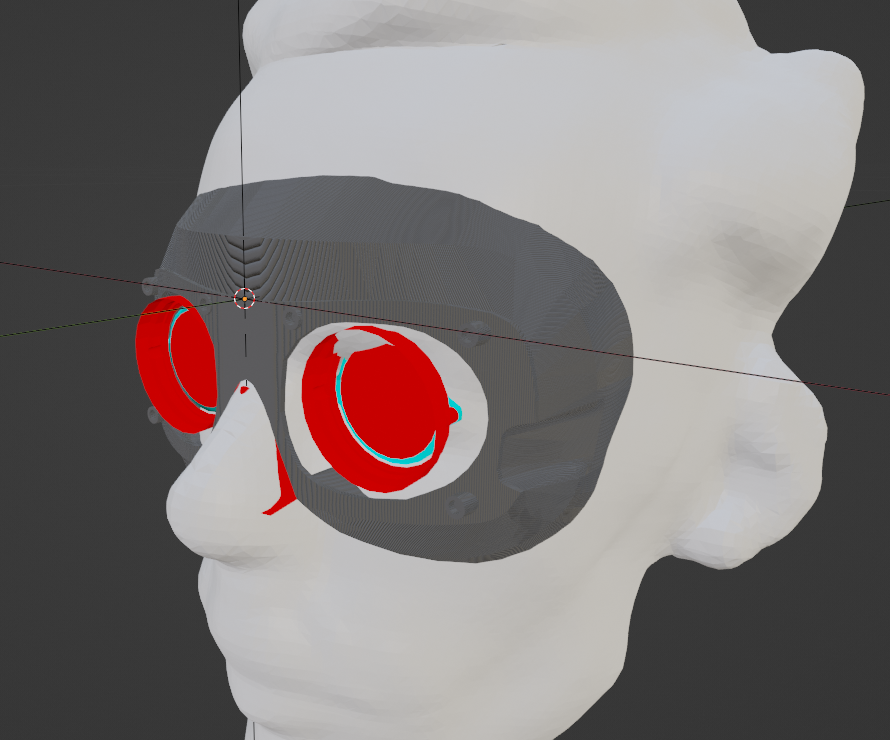

1. Quét 3D khuôn mặt của bạn!
   -trên Windows với Kinect V2
   -trên iPhone (mình không có iPhone nên không chỉ cụ thể được, chỉ biết là làm được)

2. Làm theo file “custom interface process.txt” để tạo model custom của bạn
   (chắc sau này sẽ có video hướng dẫn, nhưng hiện tại chưa có)

3. In part(s) tương tự như Slim/Flipterface

4. Làm nam châm y như Slimterface

5. Với foam: dán foam xuống interface trước khi cắt theo đường viền.
   Bạn cũng có thể dùng foam mỏng hơn (hoặc chẻ đôi foam theo chiều dày bằng ) để đưa mắt sát lens hơn trong trường hợp không đạt được bằng cách khác—miễn là bạn đã nhập đúng giá trị độ dày foam tương ứng khi tạo custom interface.

cập nhật:

• 1.0 - phát hành bản đầu
• 1.1  - thêm spacer 1 đến 5mm, in kèm support và dán/án băng keo kẹp giữa Slimterface và foam.
        - thêm custom spacer blank
• 1.2 - bỏ spacers và custom blank,
        - chỉnh step 11 cho đơn giản hơn
• 1.3 - thêm Flipterface
        - thêm file Custom fitted Slim/Flipterface.blend
        - thêm “custom interface process.txt”
        - thêm tài liệu hướng dẫn cho các phần mới

Nếu bạn có câu hỏi, có thể liên hệ mình trên Discord: @val.virtual
