Combo Speed-Plate/Adapter/Carriage SE/KE cho linear rail @NeedItMakeIt MGN12C/H

Đã test trên SE. Gắn cho KE cũng vừa.

Đã update V4 có chỗ để gắn Input Shape Sensor của bạn.

(CẢNH BÁO: mod này không dành cho người mới. Không có gì sai khi bạn mới chơi, nhưng mod này có thể hơi quá sức. Mình là thợ Machinist và người vẽ/thiết kế cơ khí có kinh nghiệm. Mod này hướng tới Speed-Printing và dành cho cộng đồng in ở mức trung bình đến nâng cao. Nếu gặp vấn đề, vui lòng liên hệ mình trước khi để lại bình luận tiêu cực. Mình rất thích hỗ trợ, cùng nhau xử lý cho ra chuyện. Cảm ơn.)

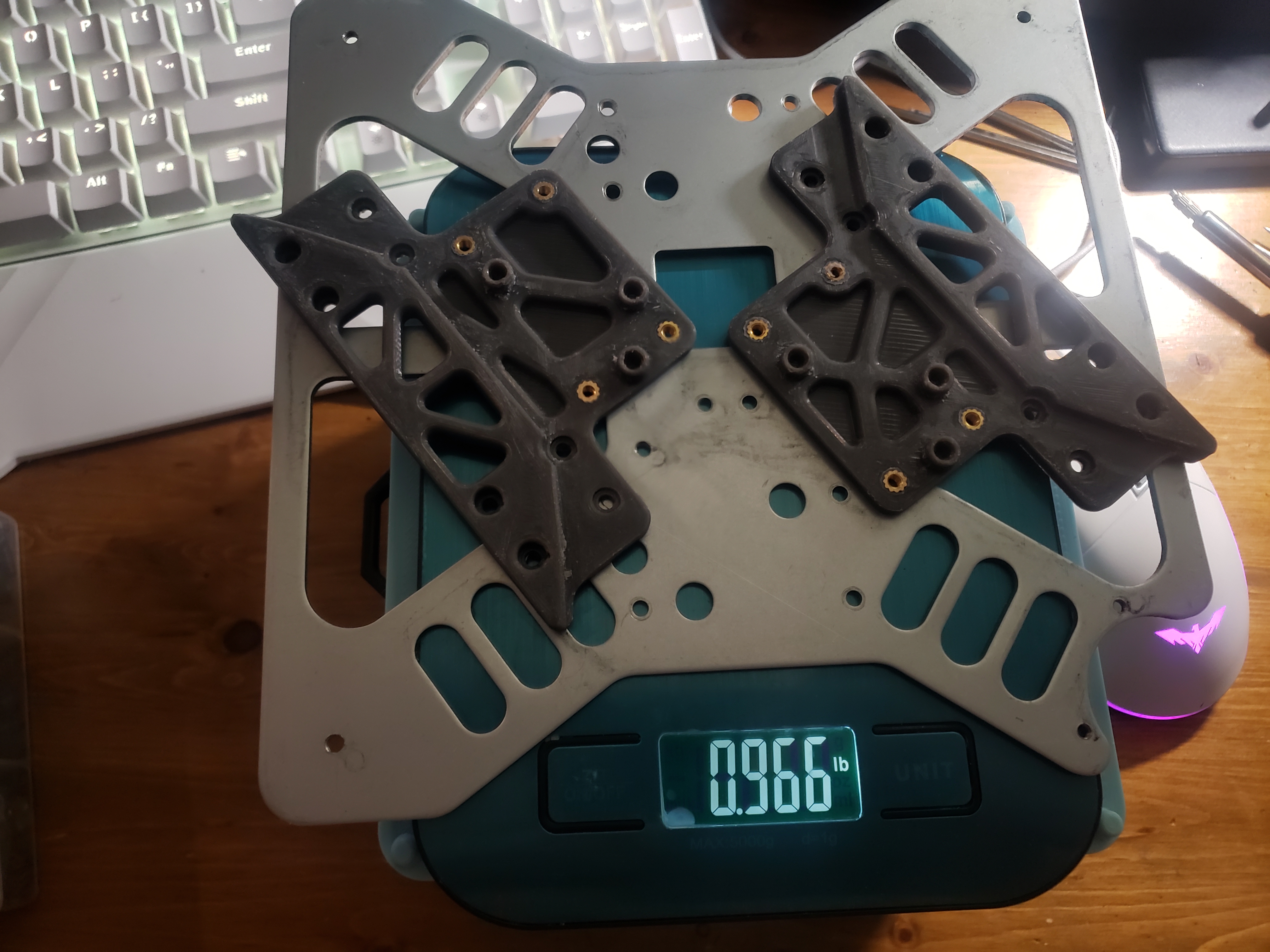

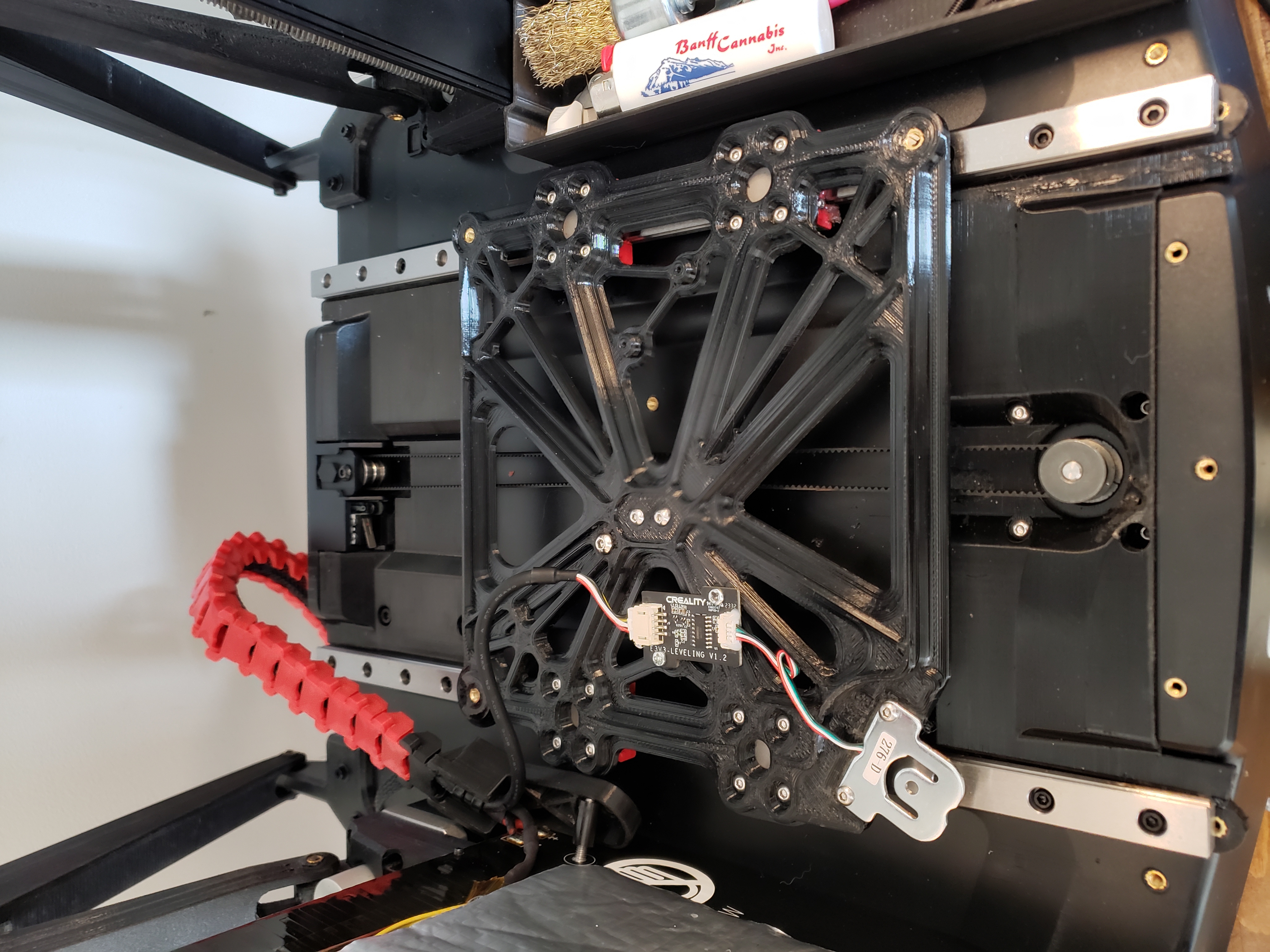

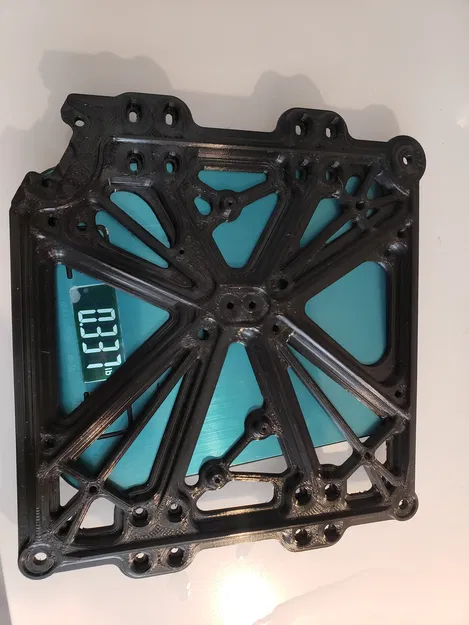

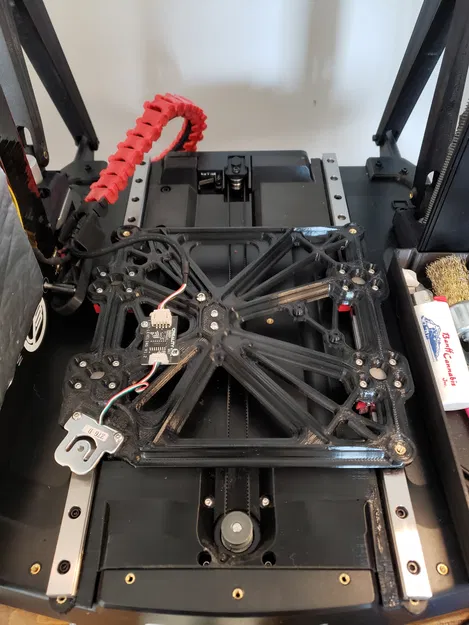

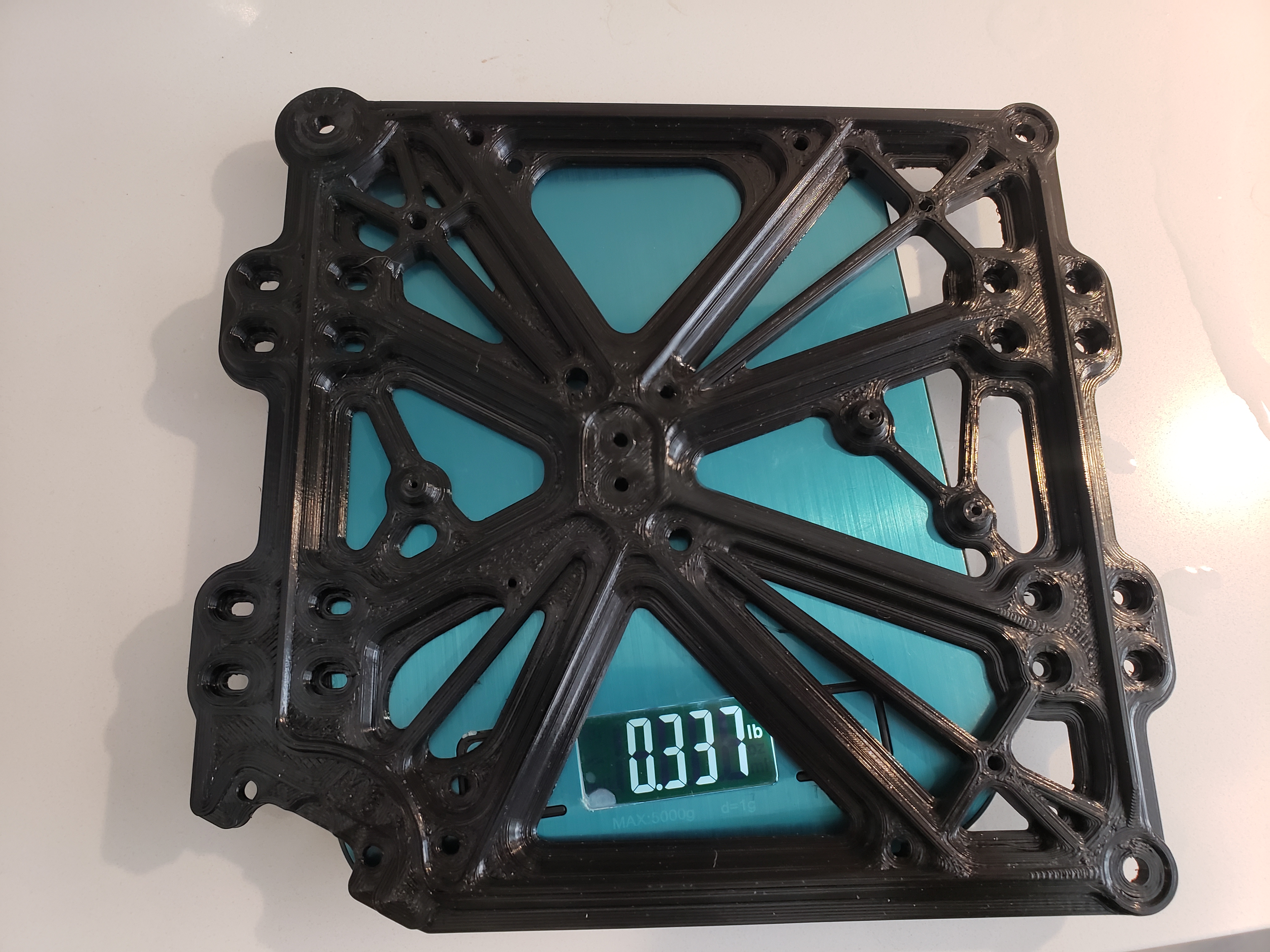

Giảm một đống trọng lượng của bed và kéo acceleration lên MAX với “Speed-Plate” này. Gắn trực tiếp lên các rail-slide MGN12C/H, còn build plate sẽ bắt trực tiếp lên phía trên.

In được trên bàn in 220x220. Mình in bằng nozzle 0.6mm. Thật ra dùng cỡ nào cũng được.

Vách 3mm, top 3mm, bottom 3mm. Infill 100%.

-Nếu dùng Cura, chọn Exclusive mode. In outer walls thật chậm (20-25mms).

-BẮT BUỘC phải bật supports vì phần giữa, chỗ gắn belt bracket vào plate, cần phải được inset lên 4mm so với đáy.

-PETG hoặc loại “Tougher” (mình in PETG không gặp vấn đề gì)

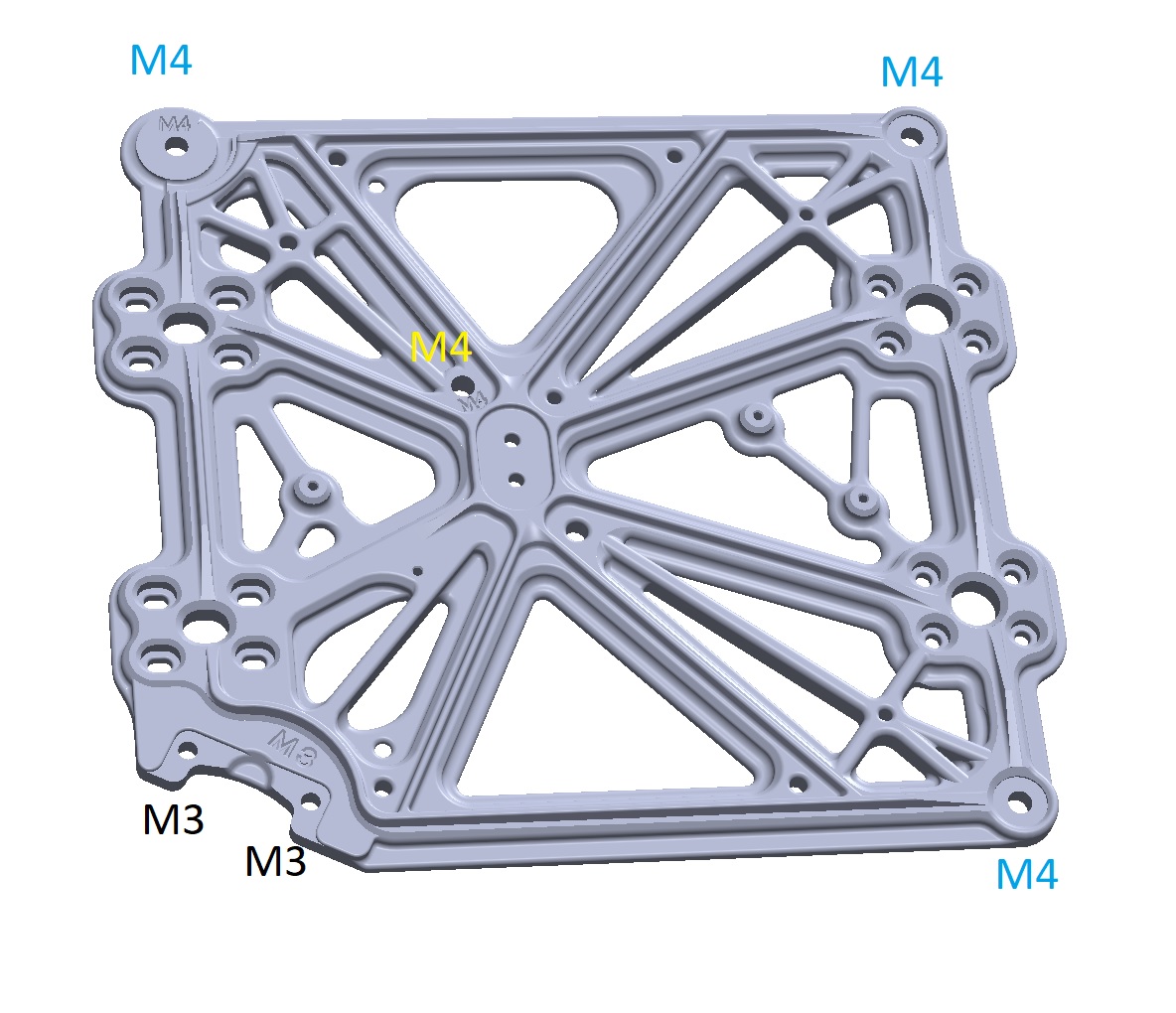

-Threadserts của bạn phải phẳng (flush) ở mặt trên và ốc/vít KHÔNG được thò ra mặt còn lại khi lắp. Không đủ clearance để cái gì thò ra hết. Ốc của mình dài hơn nên phải mài bớt chút. RẤT QUAN TRỌNG, không là sẽ bị cấn/va chạm…

Để build plate và mẫu in nguội hoàn toàn rồi hẵng lấy ra, bạn thật sự không muốn làm nó bị biến dạng chút nào.

Thiết kế này sẽ rất cứng sau khi lắp xong. Nó sẽ không cứng bằng plate kim loại nhưng chắc chắn cứng hơn setup zin trước khi lên linear rail. Nếu bạn cần cứng hơn nữa thì có thể dùng filament CF. Mình sẽ tiếp tục thử nghiệm và cải tiến thiết kế trong tương lai.

Mẹo nhanh: Bí quyết để vừa nhanh, vừa đẹp & chính xác là in outer walls trước; outer wall thật chậm rồi tăng tốc cho inner walls & infill. Bước tiếp theo là tìm cách giảm cân cho các phần chuyển động của máy in. Ví dụ: bed và print head.

threadserts kit: https://www.aliexpress.com/item/1005006076276418.html

rails with MGN12C/H slides: https://www.aliexpress.com/item/1005003457576248.html

button head (M3 & M4): https://www.aliexpress.com/item/1005004833515587.html
