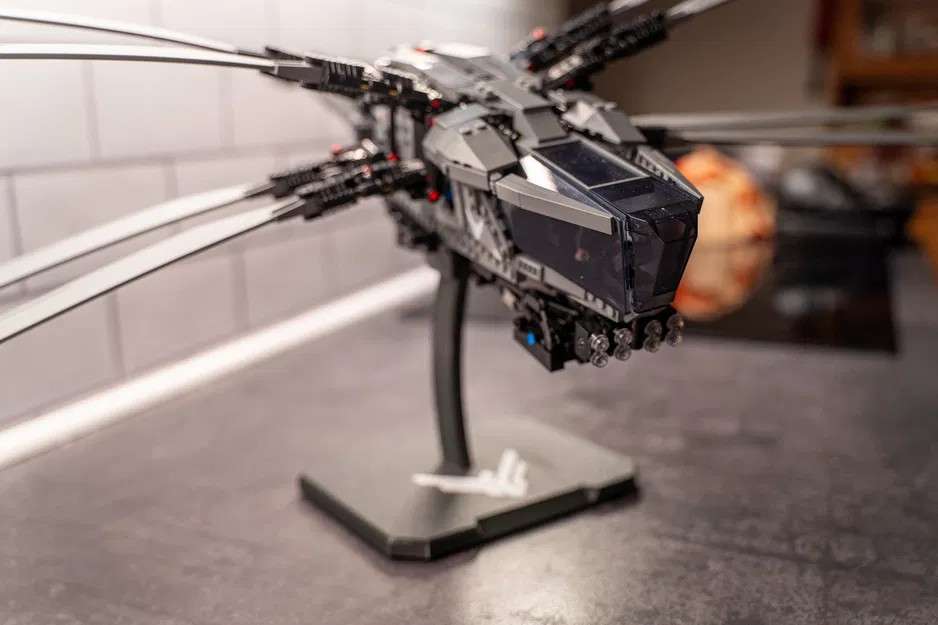

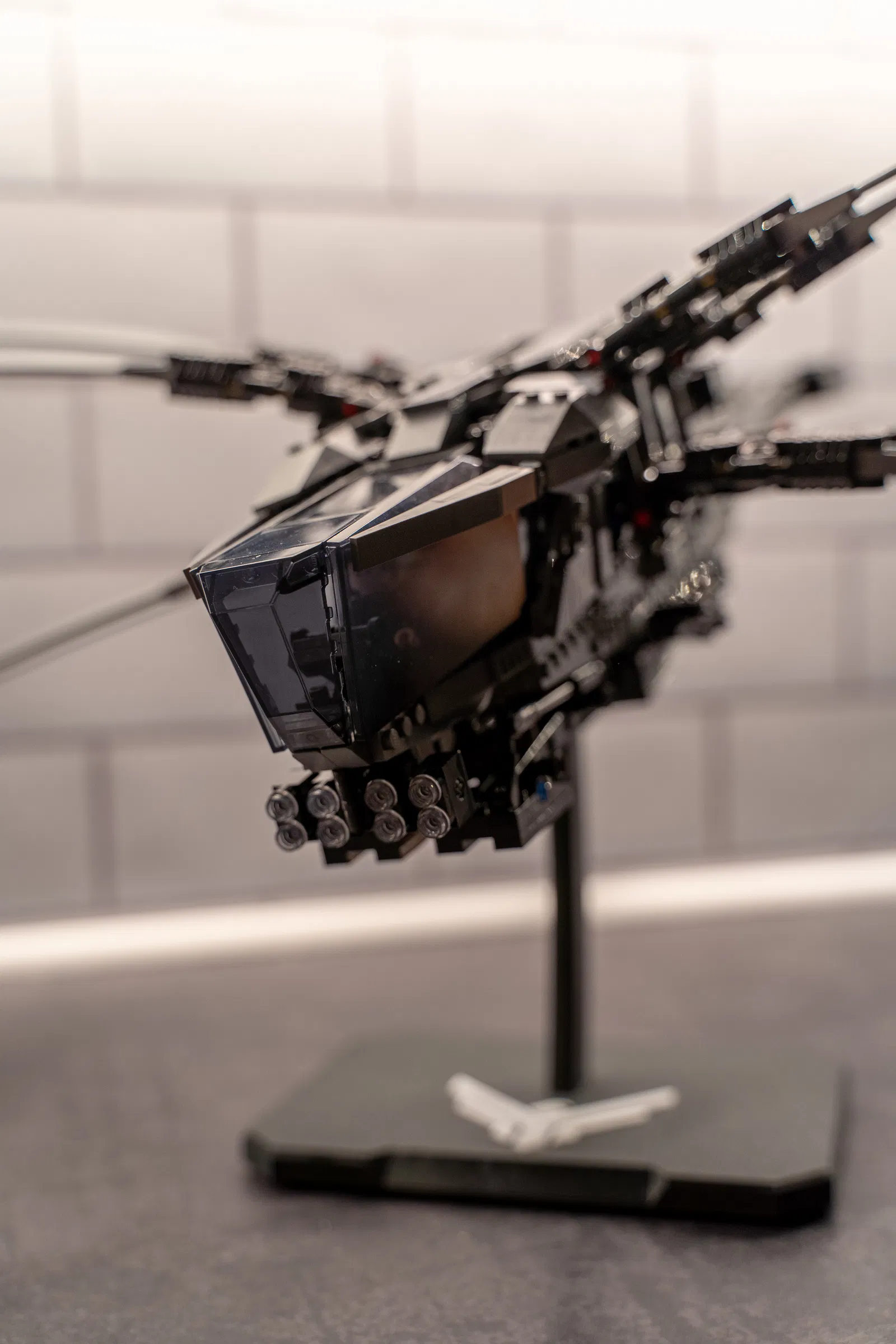

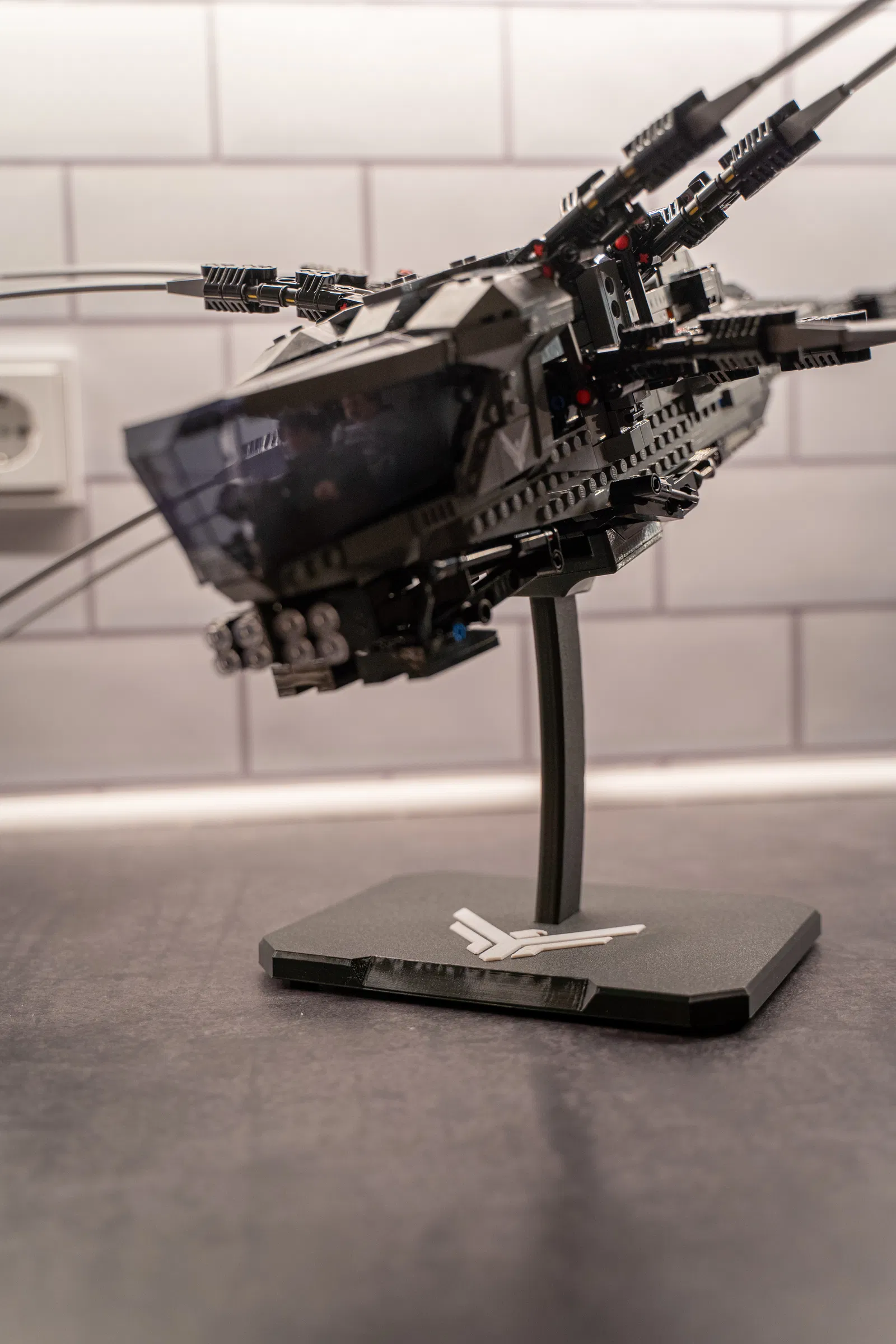

Chân đế trưng bày LEGO Ornithopter Stand

Chào anh em makers,

Mình lắp xong bộ Lego Dune Ornithopter ngay khi hàng vừa tới, rồi nhận ra liền là nó to quá nên không thể để lên kệ IKEA Kallax của mình khi càng đáp đang hạ xuống. Dù tư thế đó nhìn rất đẹp, mình muốn mô hình có thể nhìn rõ từ ghế sofa (ngồi thấp) trong khi vị trí đặt mô hình lại khá cao.

Sau khi thiết kế xong các chi tiết, mình mới biết là đã có một creator khác (@MroznyHipis) làm display stand rồi, thậm chí còn có mount tháo rời bằng nam châm. Nếu anh em đang tìm display stand thì nhớ ghé xem mẫu đó nhé!

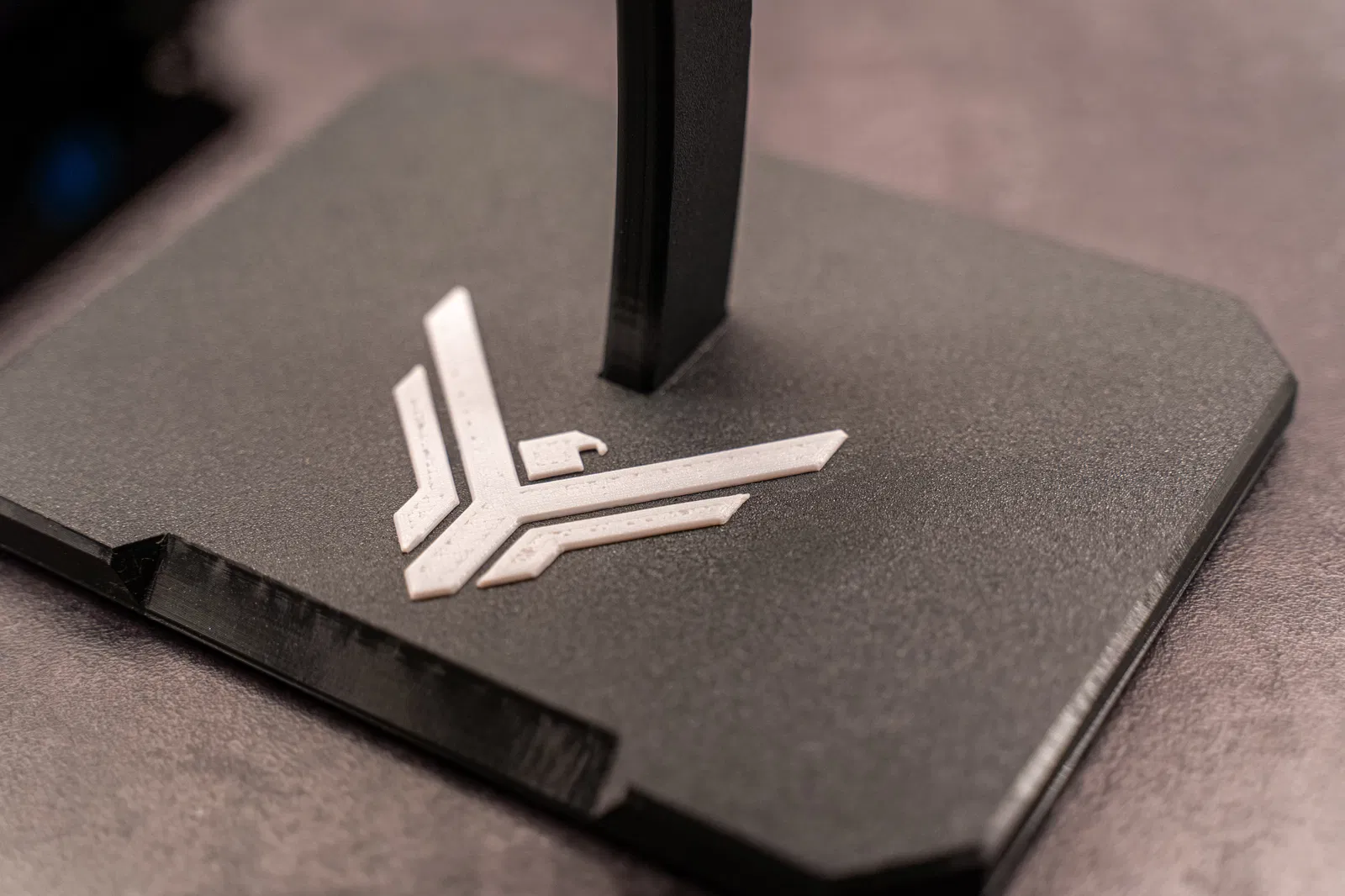

Vì mình muốn một cái stand dạng nghiêng và phần đế chỉ có huy hiệu (coat of arms) của nhà Atreides, nên mình in bản của mình và thấy khá ưng.

Nếu anh em muốn dùng ít vật liệu hơn cho phần đế, xem thử bản remix rất hay của @Ghostracer_516672 mà họ đăng .

----------------------------------

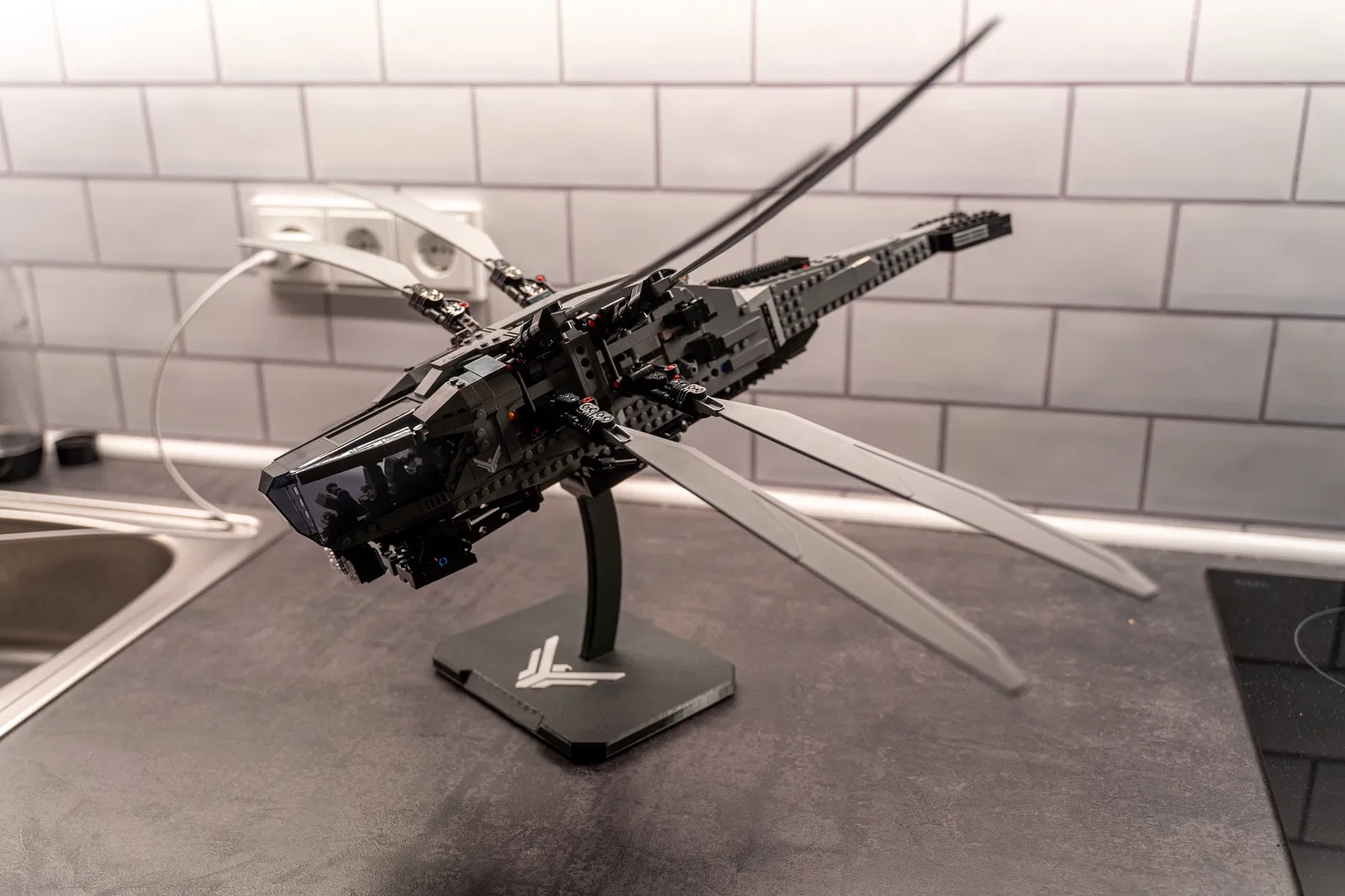

Display stand này được thiết kế theo trọng tâm (center of gravity) khi cánh được gập mở ra ngoài. Khi kéo cánh vào (wings tugged in), trọng tâm sẽ dịch chuyển. Vẫn giữ được, nhưng sẽ kém ổn định hơn. Mình không thể đảm bảo độ ổn định lâu dài nếu để cánh kéo vào.

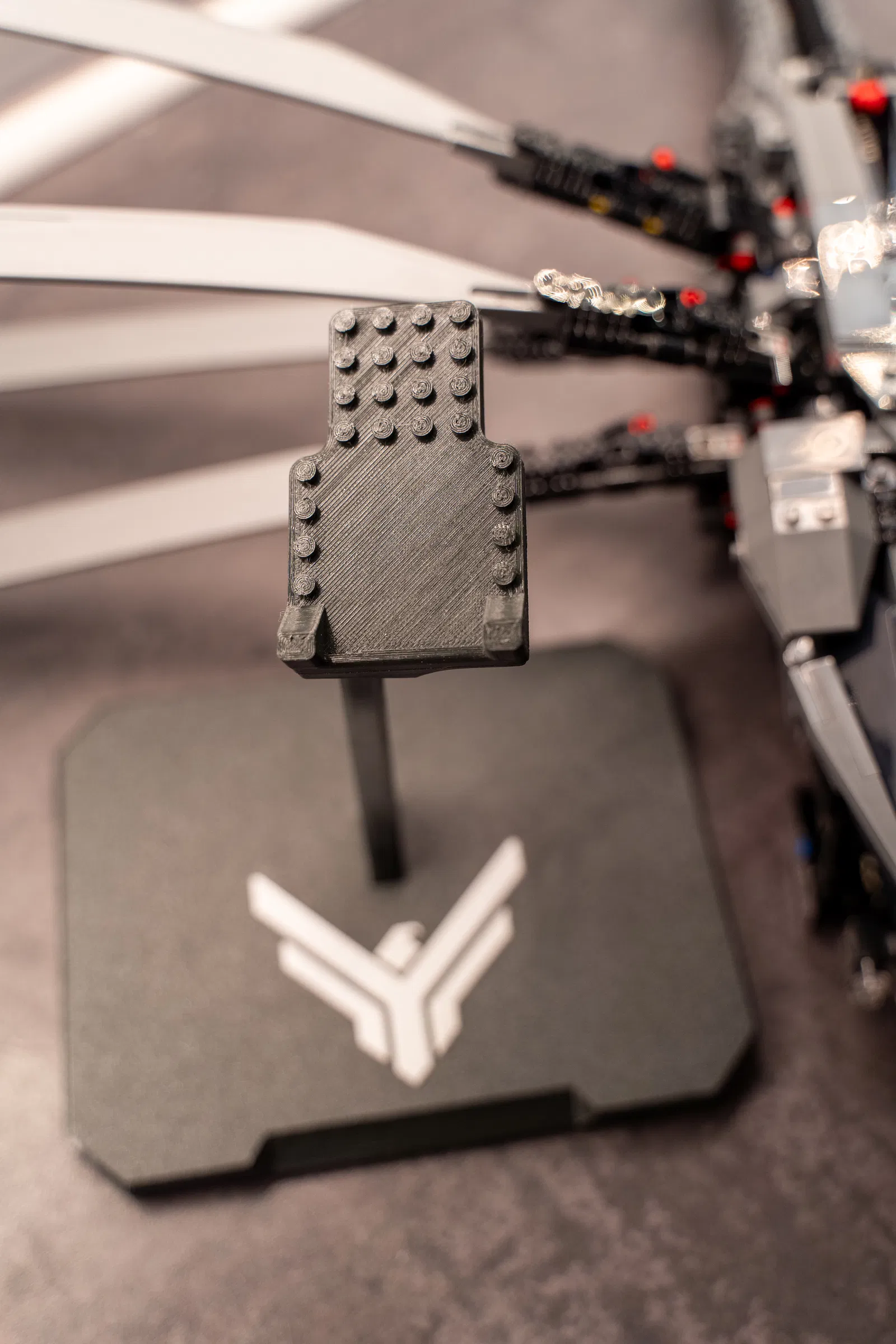

Với sai số (tolerance) của máy in mình, phần interface gắn với mô hình không “snap” vào như gạch LEGO bình thường mà chỉ có tác dụng giữ cho mô hình không bị trượt. Mình chủ ý làm vậy để anh em có thể tháo mô hình ra dễ dàng để chơi, mà phần đế không bị dính theo.

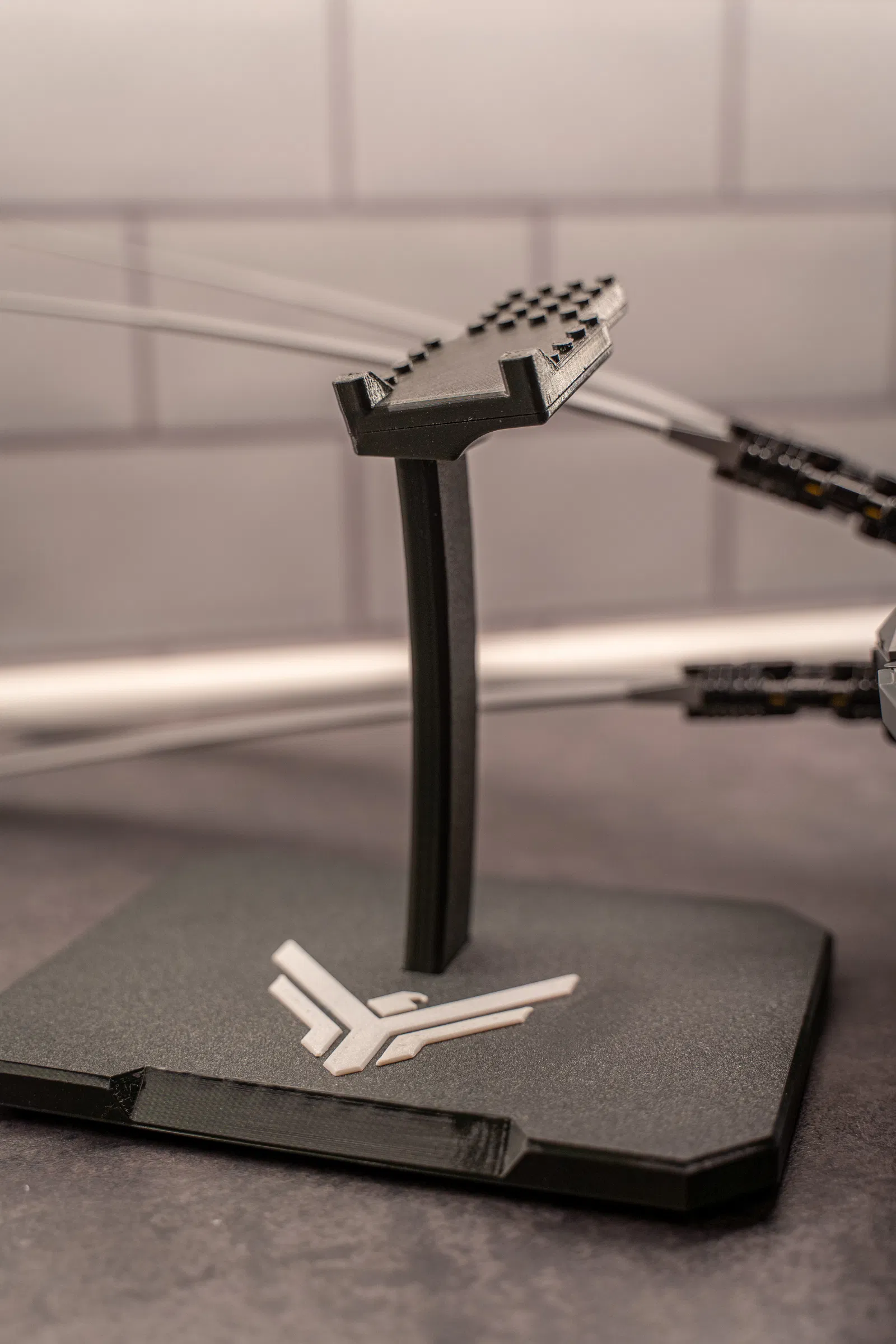

Tất cả các món đều in không cần support. Mình in bằng Prusament Recyled PETG (phần coat of arms thì in PLA). Cái arm sẽ được gắn vào phần base, mình dán cố định bằng keo epoxy. Hai nửa của phần interface gắn với ornithopter sẽ được dán lại với nhau, sau khi kiểm tra kích thước có chuẩn và thử vừa trên ornithopter. Khi keo khô, interface có thể lắp lên arm (mình phải cạo bớt một chút để nó vào khít) rồi test stand. Mình dán thêm miếng đệm cao su dưới đáy base để chống trượt.

Phần arm và interface mình để 25% gyroid infill, còn base là 15% infill. Tới giờ thì vẫn chắc chắn, dù lúc mới đặt mô hình lên stand thì có hơi lắc ngang một chút.

Toàn bộ bộ in này có thể in bằng Prusa Mini hoặc máy lớn hơn.
