Hệ Thống Mâm Cặp Bi Có Thể Điều Chỉnh Cao

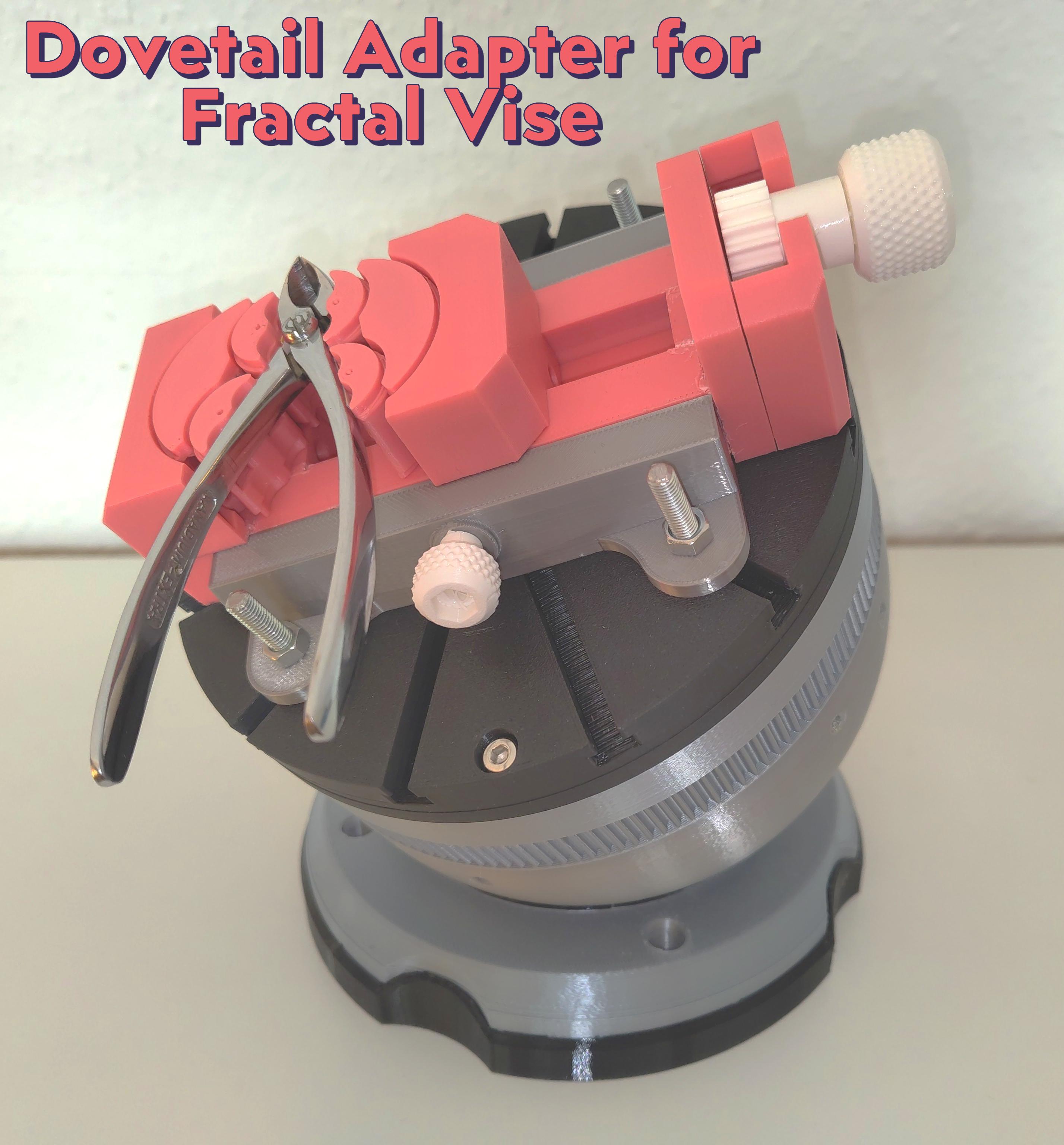

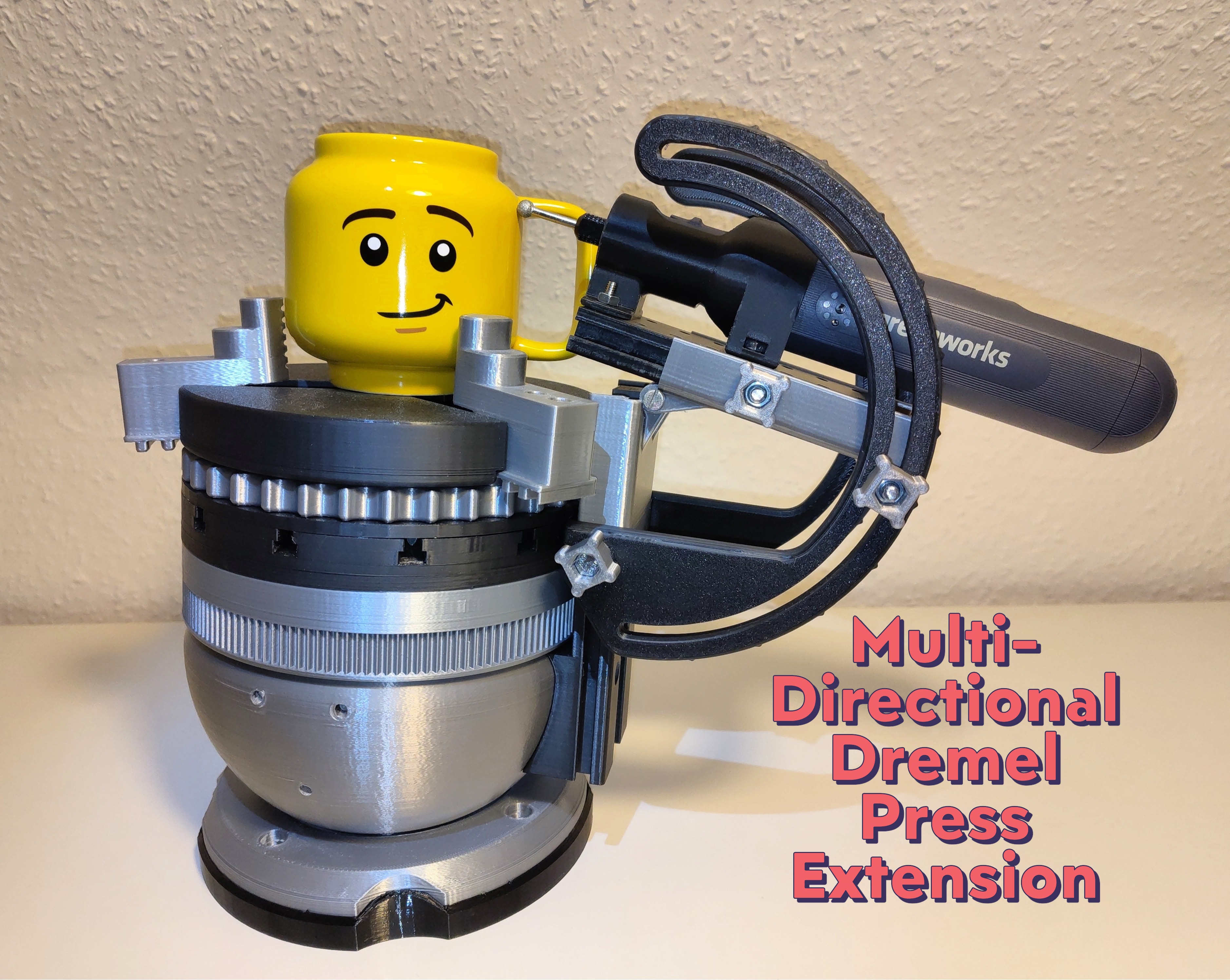

Thiết kế lại hoàn toàn hệ thống mâm cặp bi Chris Borges Open Ball V1 với nhiều cải tiến. Bổ sung đế gắn linh hoạt và bộ phận gắn bên hông tùy chỉnh. Tích hợp bộ gá kẹp ba chấu và hướng dẫn lắp ráp chi tiết. Thích hợp cho việc gắn các bộ phận tùy chỉnh và tạo trọng lượng lớn cho sự ổn định.
Mô tả
Lấy cảm hứng từ hệ thống mâm cặp bi Open Ball V1 tuyệt vời của Chris Borges, tôi đã thiết kế lại toàn bộ sản phẩm từ đầu, bổ sung thêm một số tính năng mới.

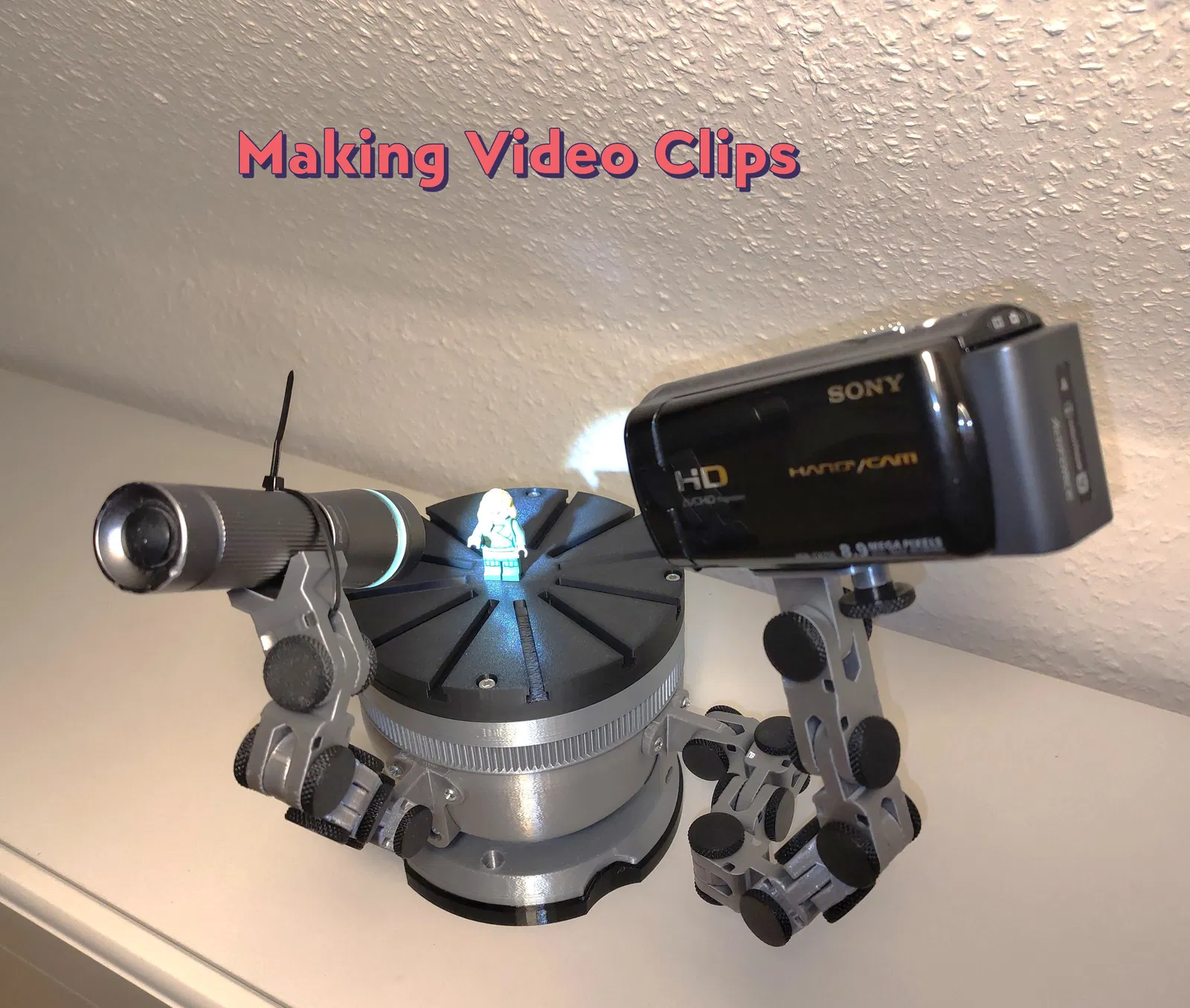

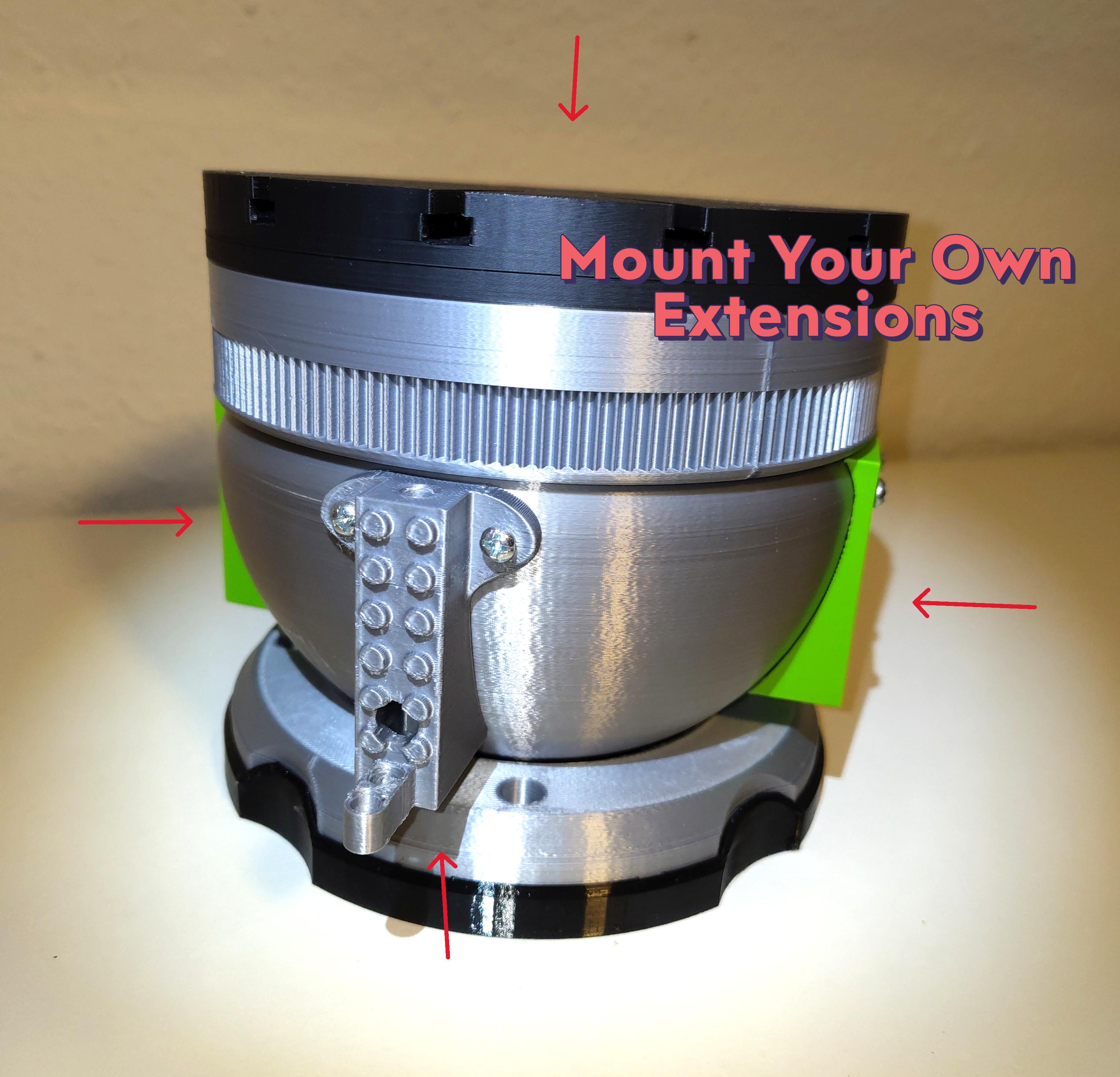

Các tính năng chính của bản thiết kế lại này là các bộ phận gắn bên hông và đế gắn linh hoạt. Tôi đã thêm các bộ phận màu xanh lá cây để mỗi người có thể tùy chỉnh chúng với những ý tưởng mới:

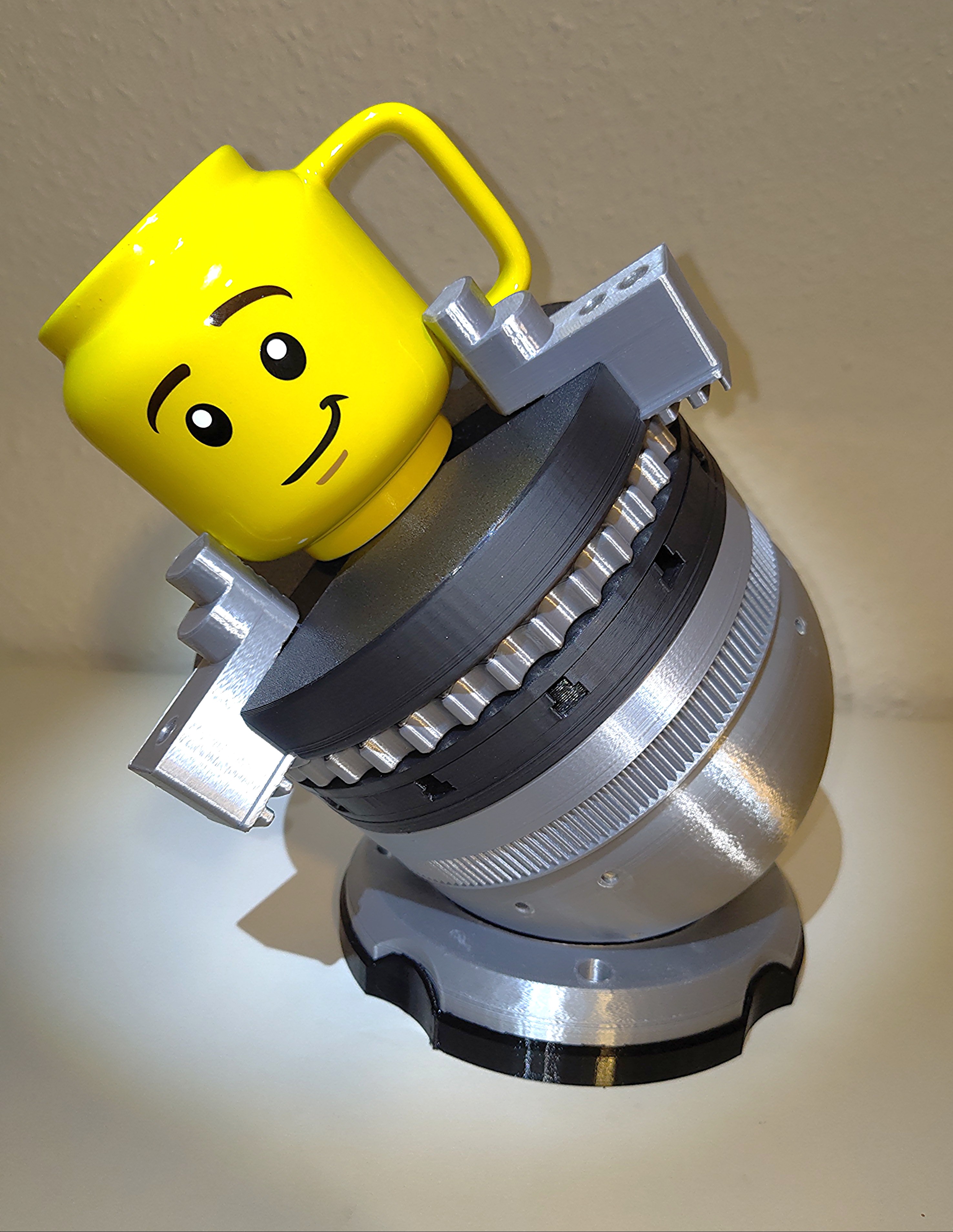

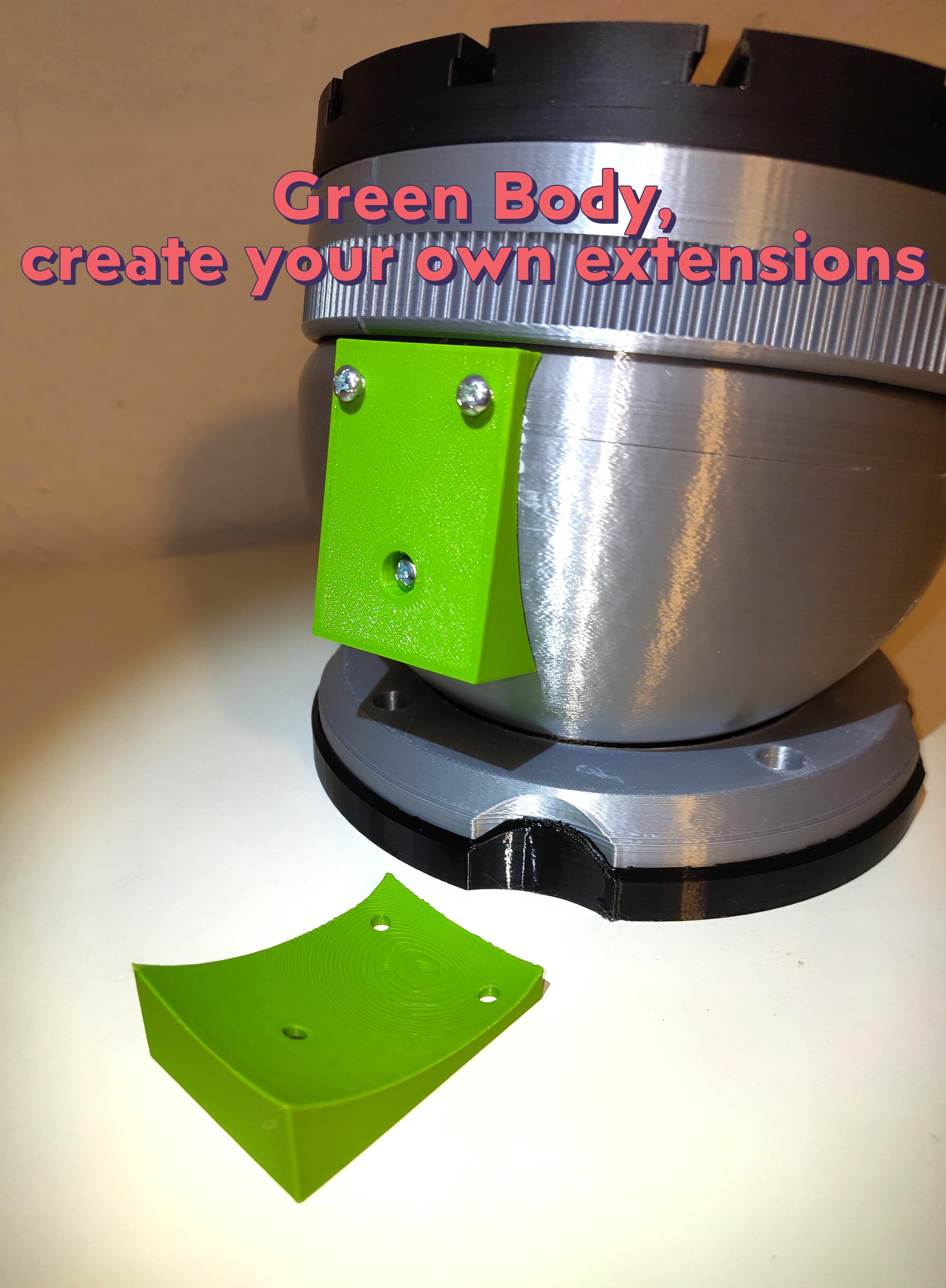

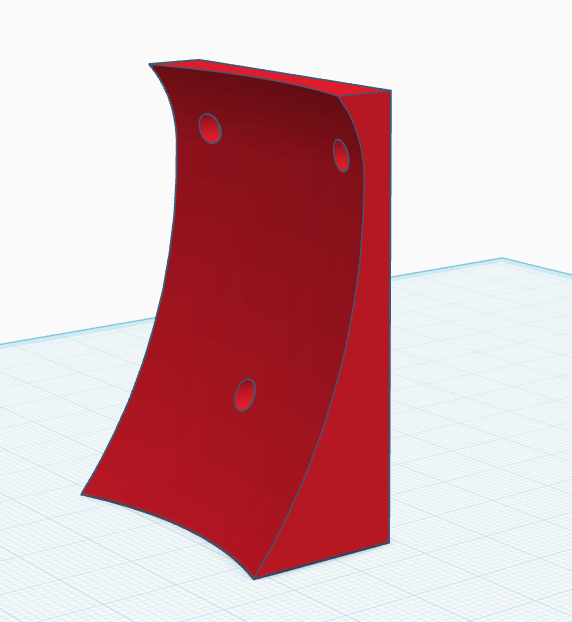

Bộ phận chuyển đổi màu xanh lá cây để gắn các bộ phận vào hai bên của quả bi.
Khi di chuyển quả bi, các bộ phận này sẽ di chuyển theo nó.
Bộ phận đế gắn màu xanh lá cây để gắn các bộ phận vào vòng xoay.
Khi xoay vòng xoay, các bộ phận này sẽ xoay theo vòng xoay.

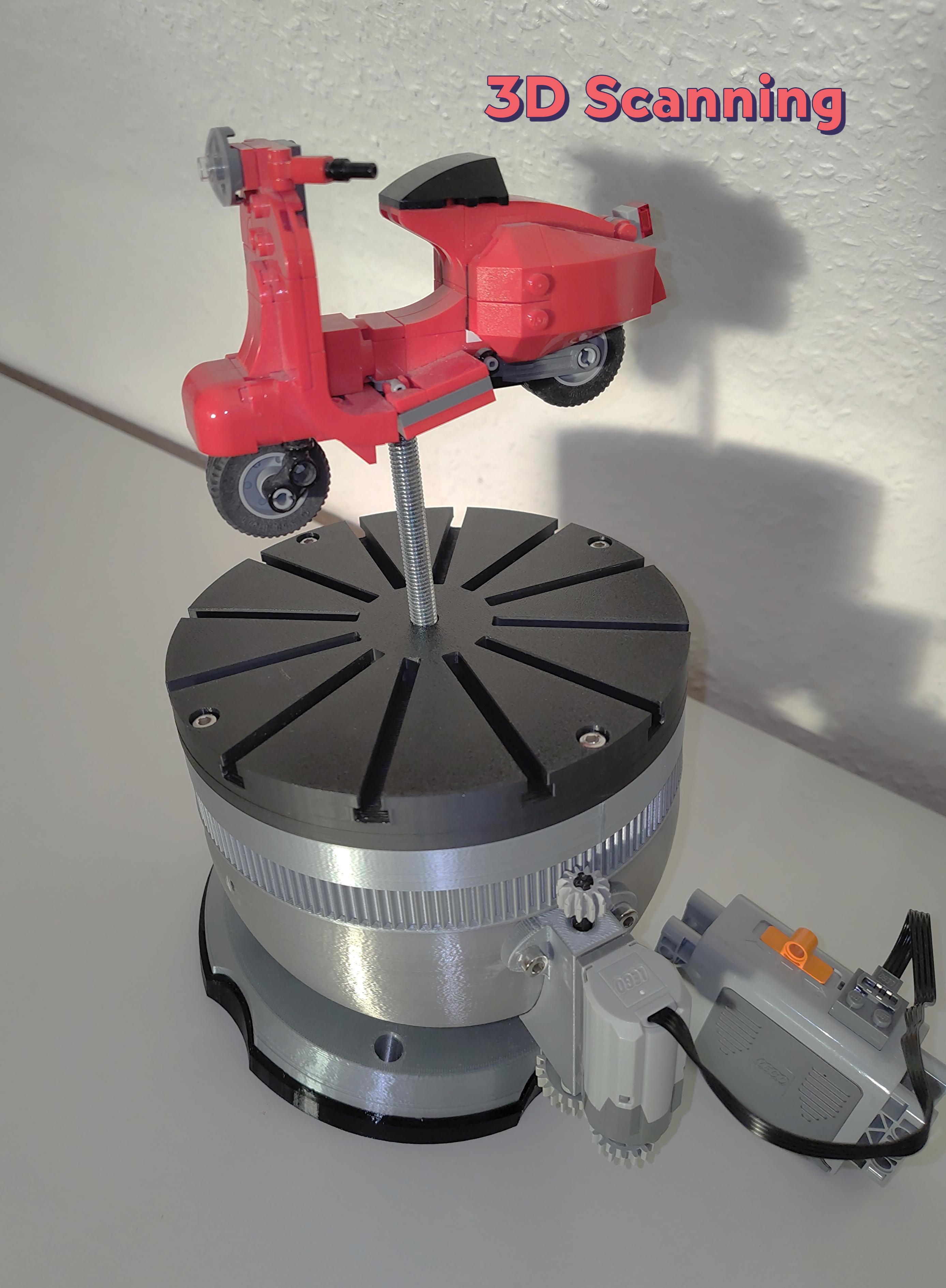

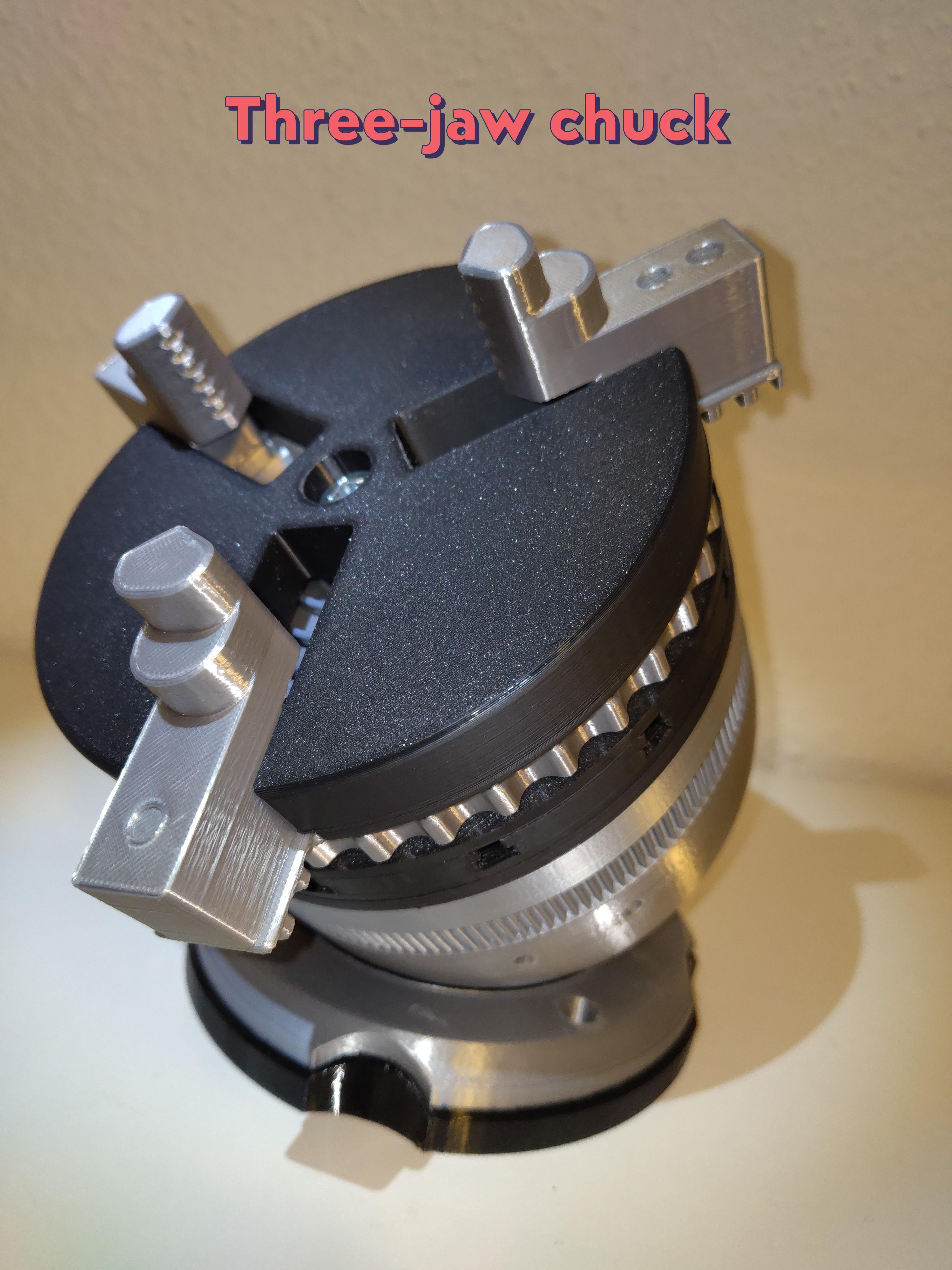

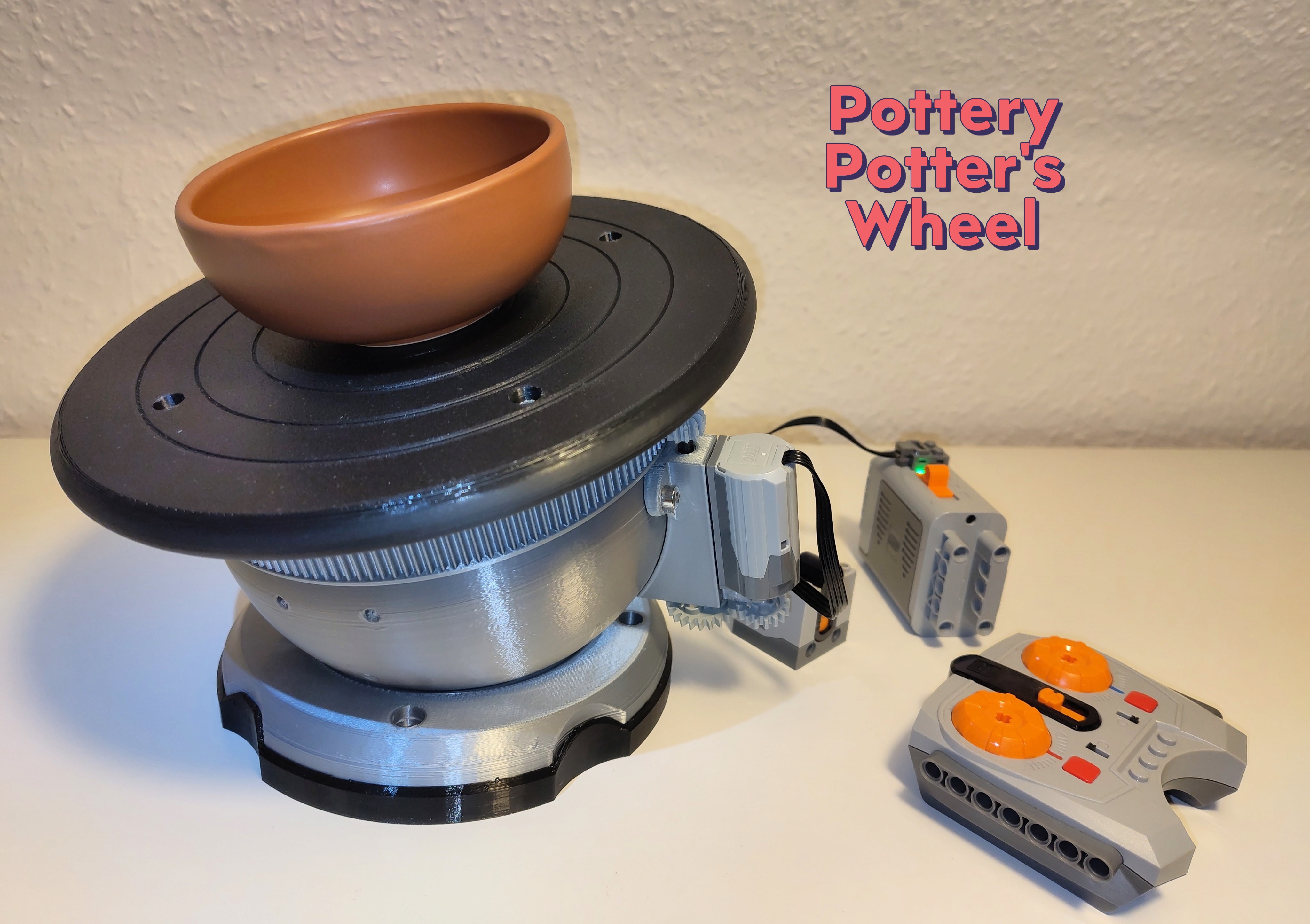

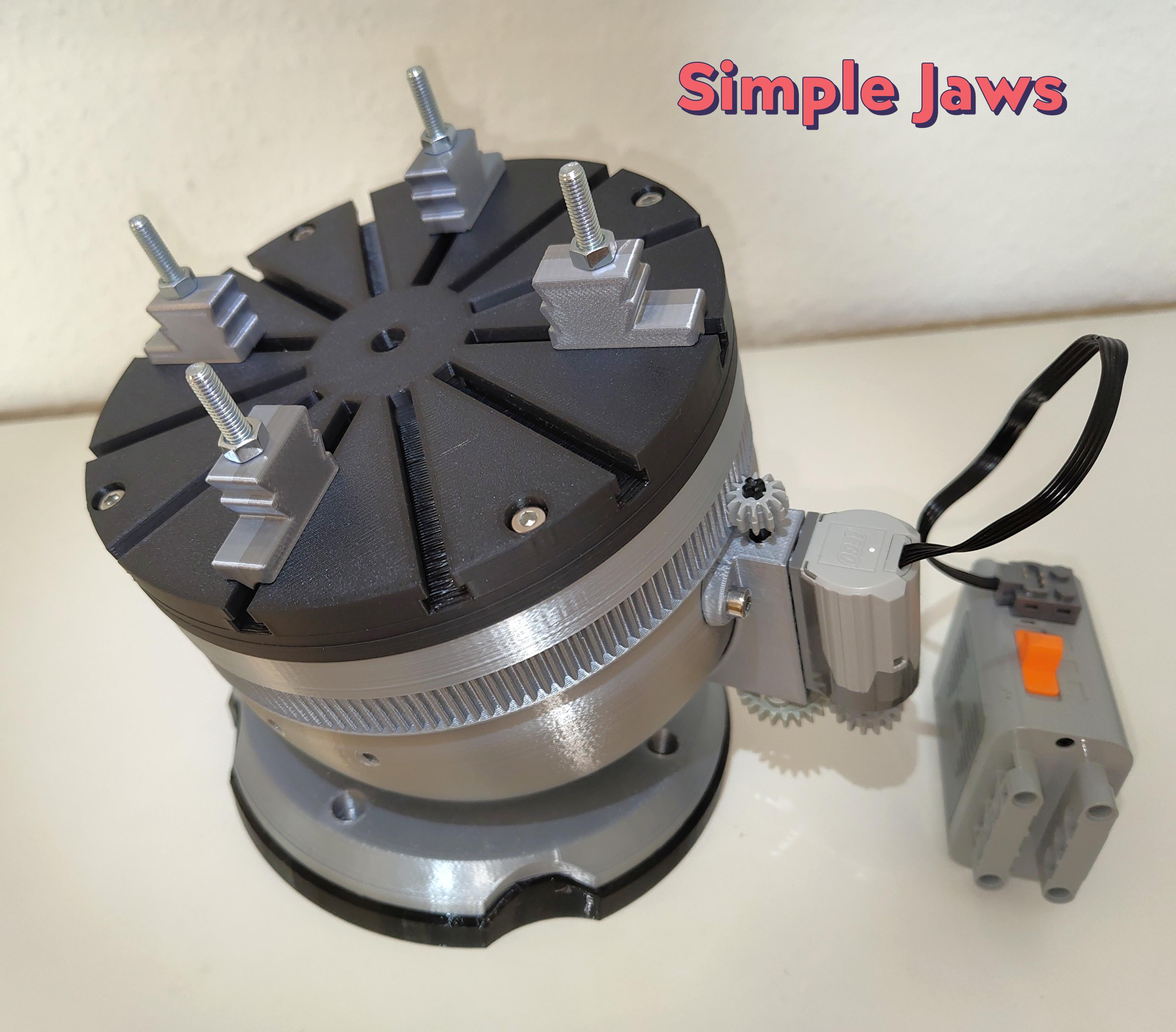

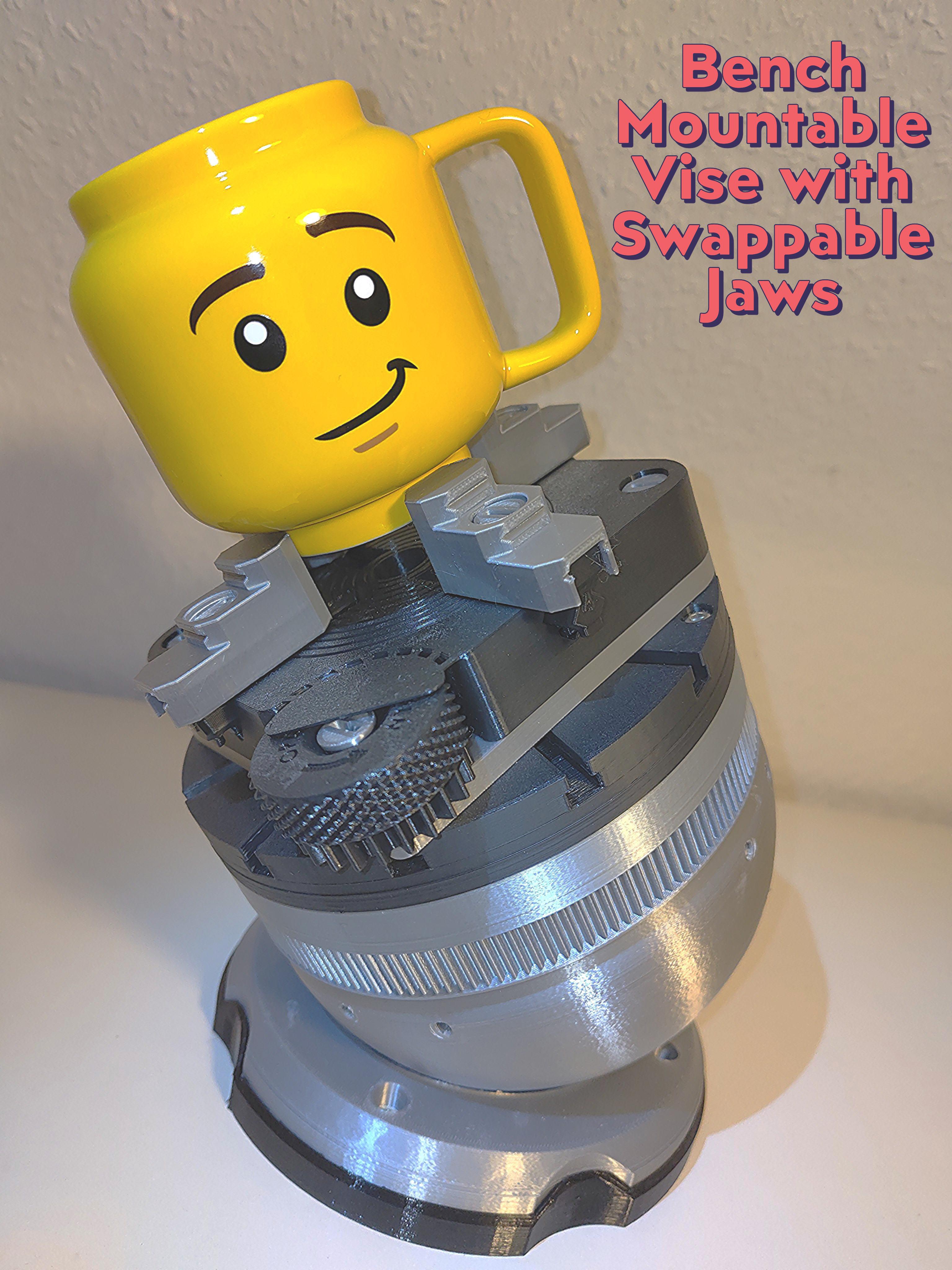

Ba bộ gá kẹp là bản chỉnh sửa của mẫu 'round vice - 3 point clamp' của 93djen, tôi đã thiết kế lại để căn chỉnh hoàn hảo. Bạn có thể tìm thấy nó tại đây:
Hướng dẫn lắp ráp

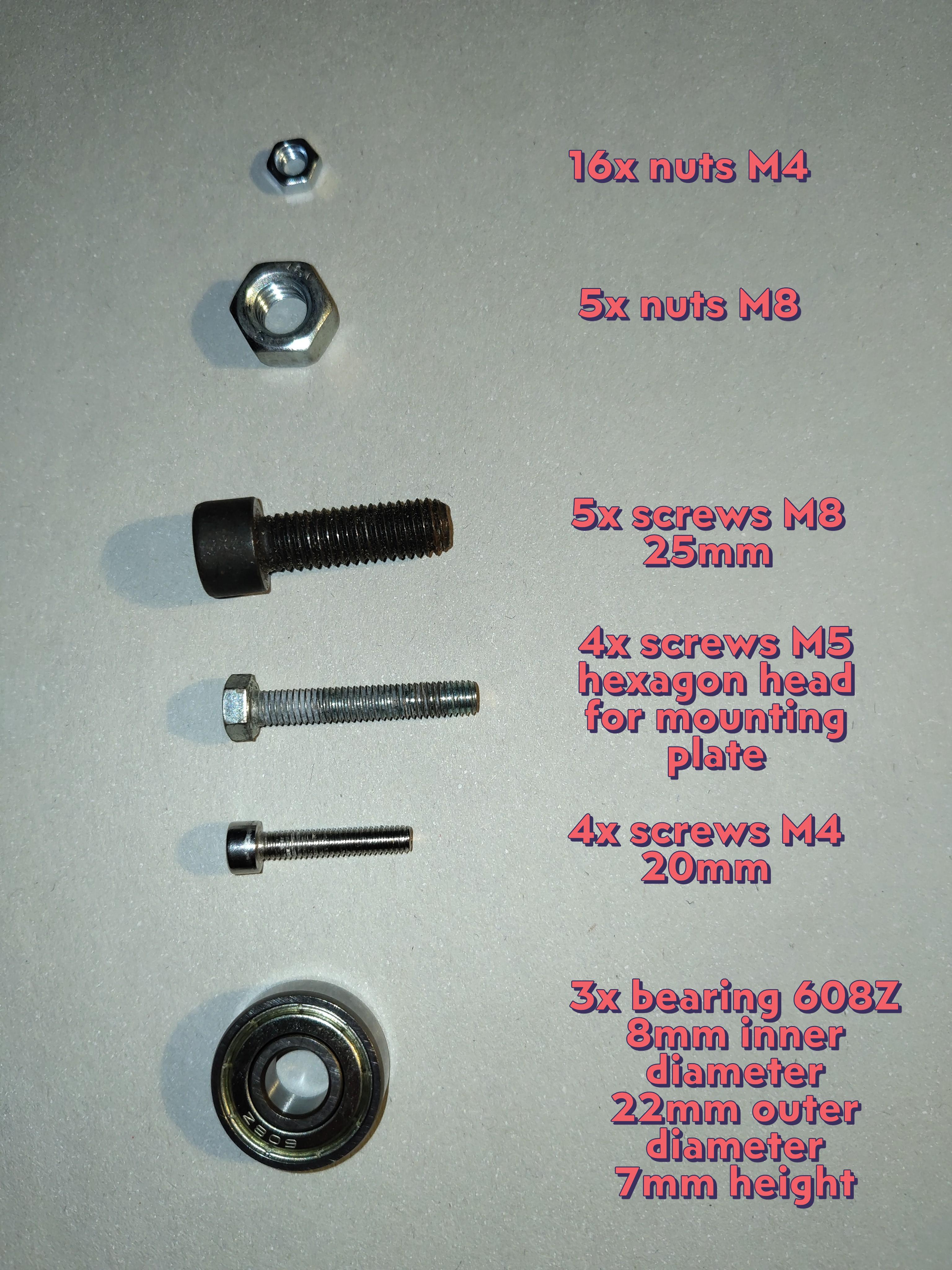

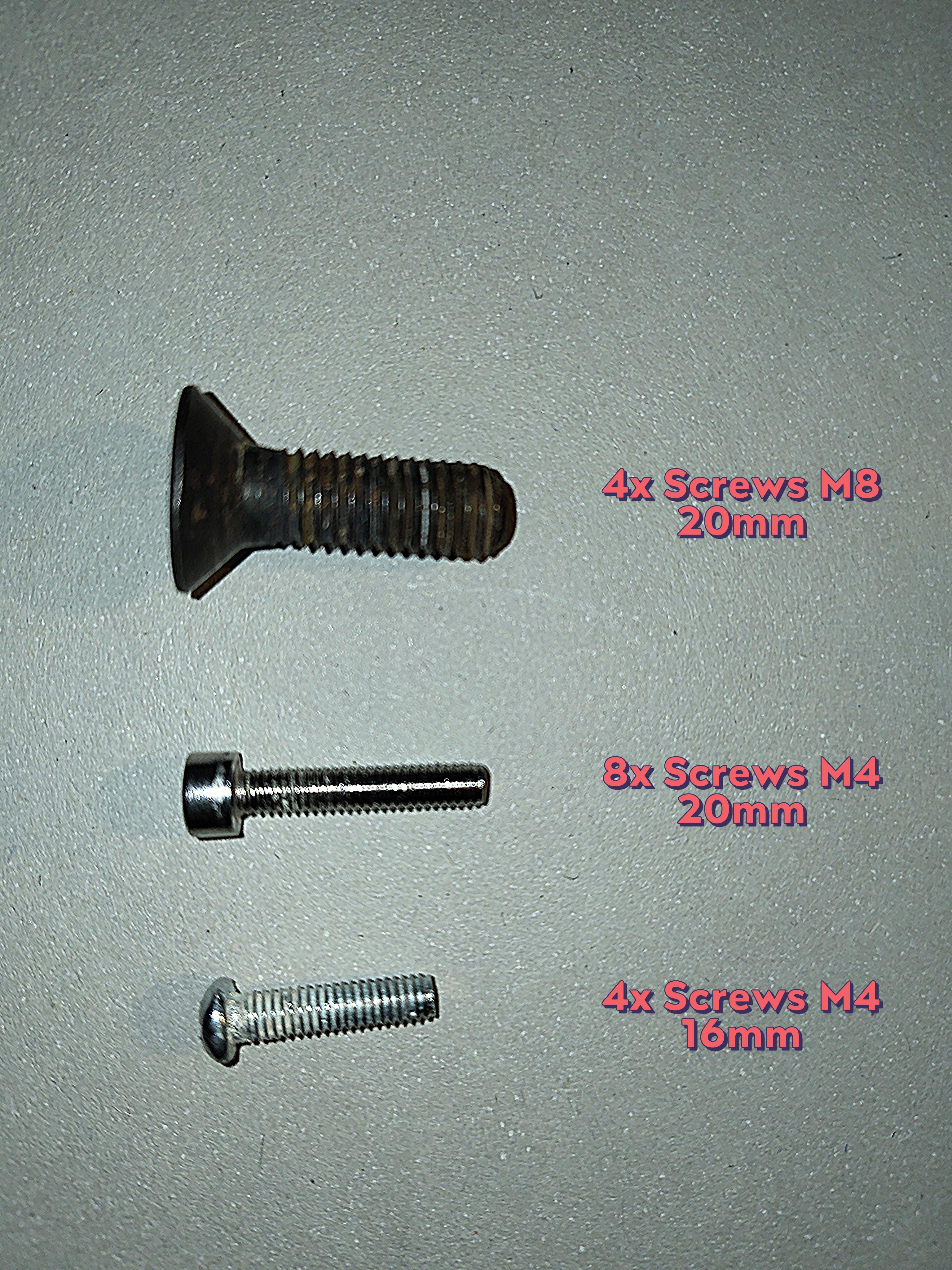

Các bộ phận cần thiết
Để cố định bộ giữ đai ốc và các đai ốc M8, chúng ta cần thêm một số bộ phận, nhưng chỉ tạm thời thôi. Sau khi đổ bê tông, các bộ phận này không còn cần thiết nữa:

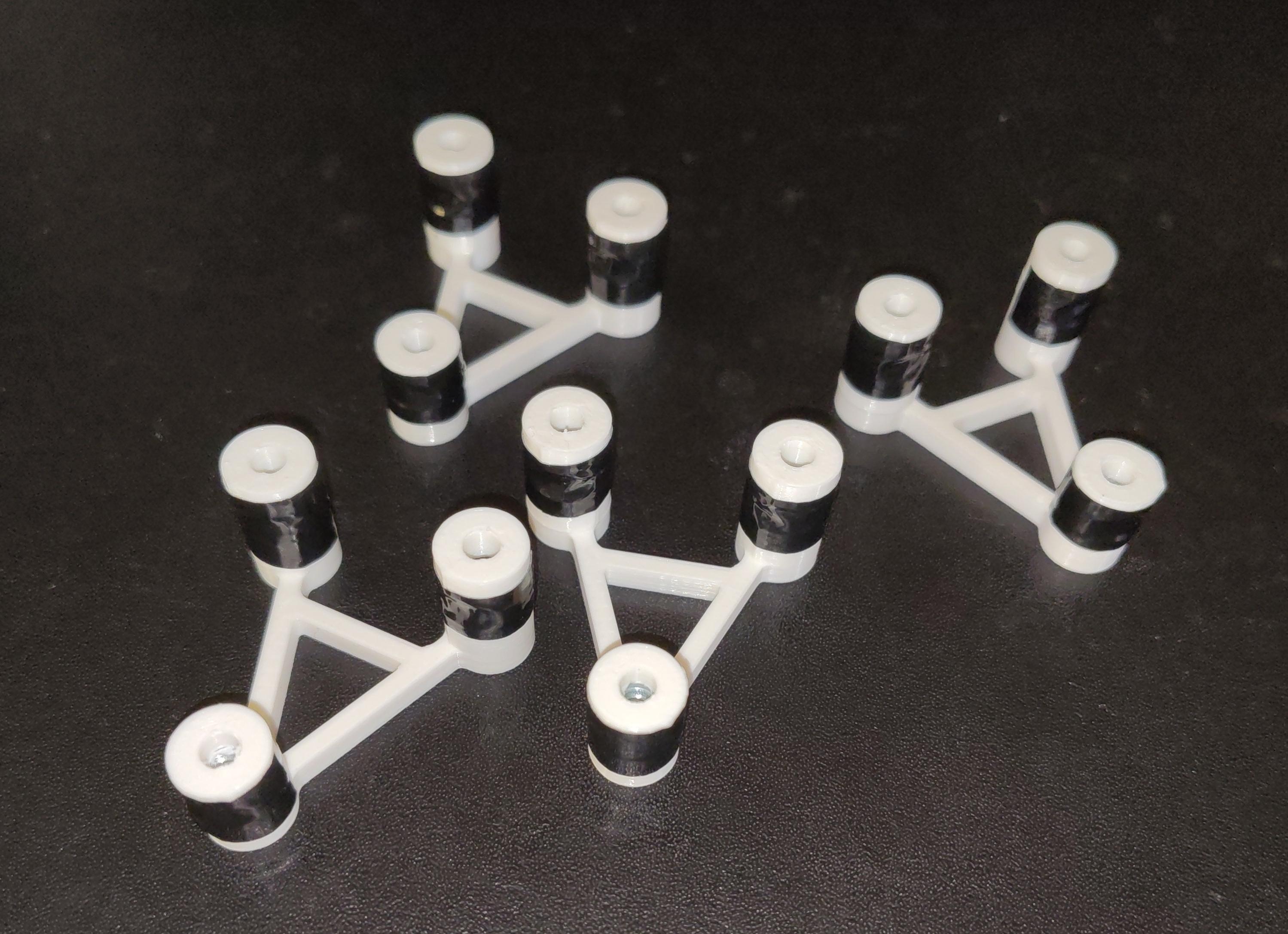

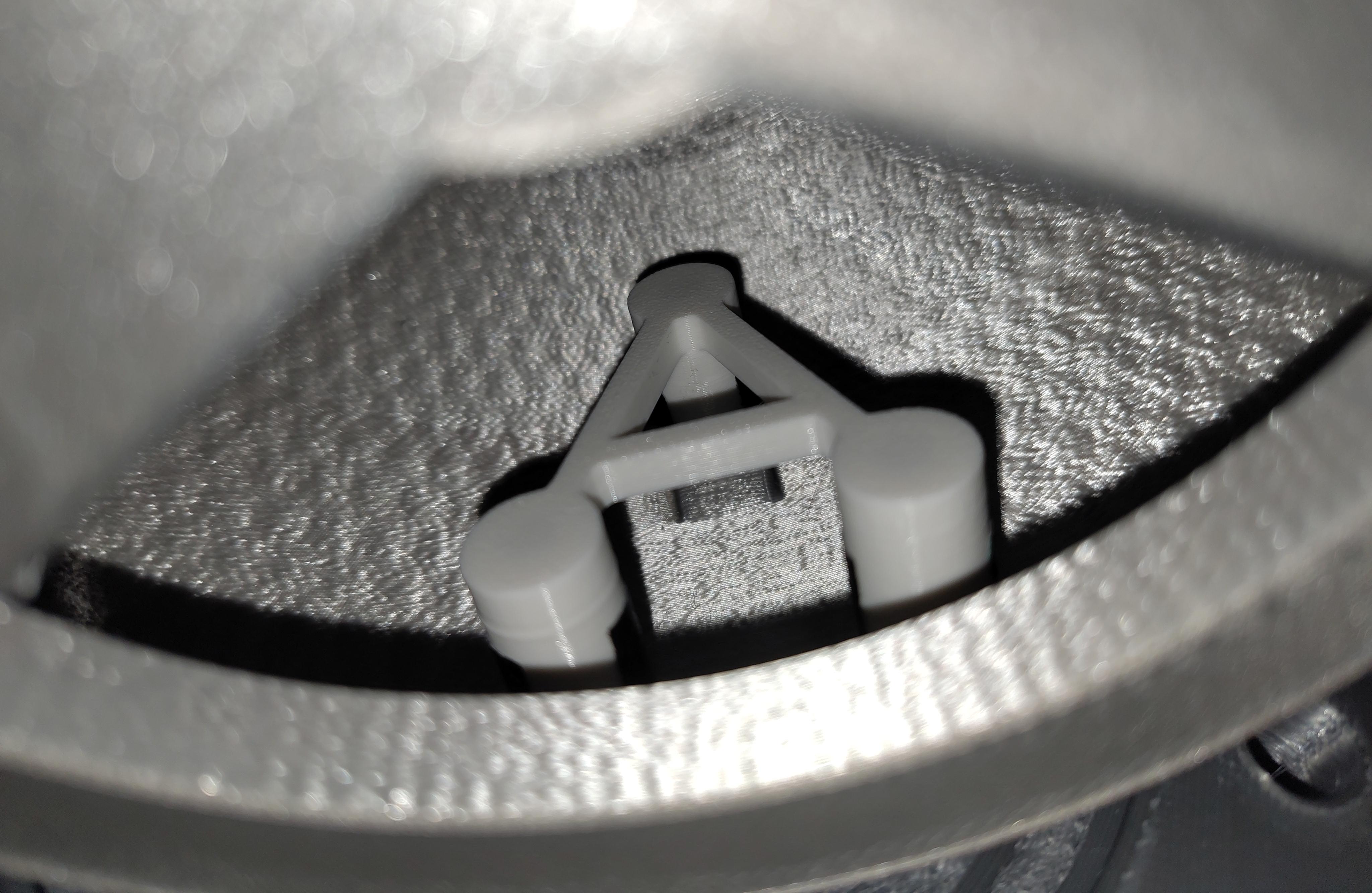

Bộ giữ đai ốc
Bộ giữ đai ốc được sử dụng cho tùy chọn gắn các bộ phận tùy chỉnh như bộ chuyển đổi Lego vào hai bên của quả bi.
Vít bạc đạn
Bê tông
Nhớ nè: Mục tiêu là tạo ra càng nhiều trọng lượng cho quả bi càng tốt. Khi đó, nó sẽ chắc chắn ngay cả khi bạn sử dụng với các bộ phận nặng ở các góc gần như phẳng.
Vì bê tông có mật độ khối lượng ~2.4 g/cm^3 (gam trên centimet khối) và sắt có mật độ 7.8 g/cm^3, bạn nên cho càng nhiều sắt vào quả bi càng tốt.
Đổ từng lớp
- bê tông
- các bộ phận bằng sắt (đinh, ốc, …)
- bê tông
- các bộ phận bằng sắt (đinh, ốc, …)
- bê tông
- các bộ phận bằng sắt (đinh, ốc, …)
- bê tông
- …
Với mỗi lớp bê tông mới, hãy lắc mô hình để bê tông có thể chảy vào giữa các bộ phận bằng sắt để tạo thành một khối đồng nhất.
Hoàn thành với một lớp bê tông.
Sau 24 - 48 giờ, bạn có thể tiếp tục lắp ráp bằng cách tháo tất cả các ốc vít.
Vòng xoay
Sau đó, thêm nắp để cát từ bê tông không thể lọt vào ổ bi.
Các ổ bi phải chạy trong rãnh dẫn hướng của vòng xoay, vì vậy rất nên loại bỏ đường nối z khỏi rãnh!

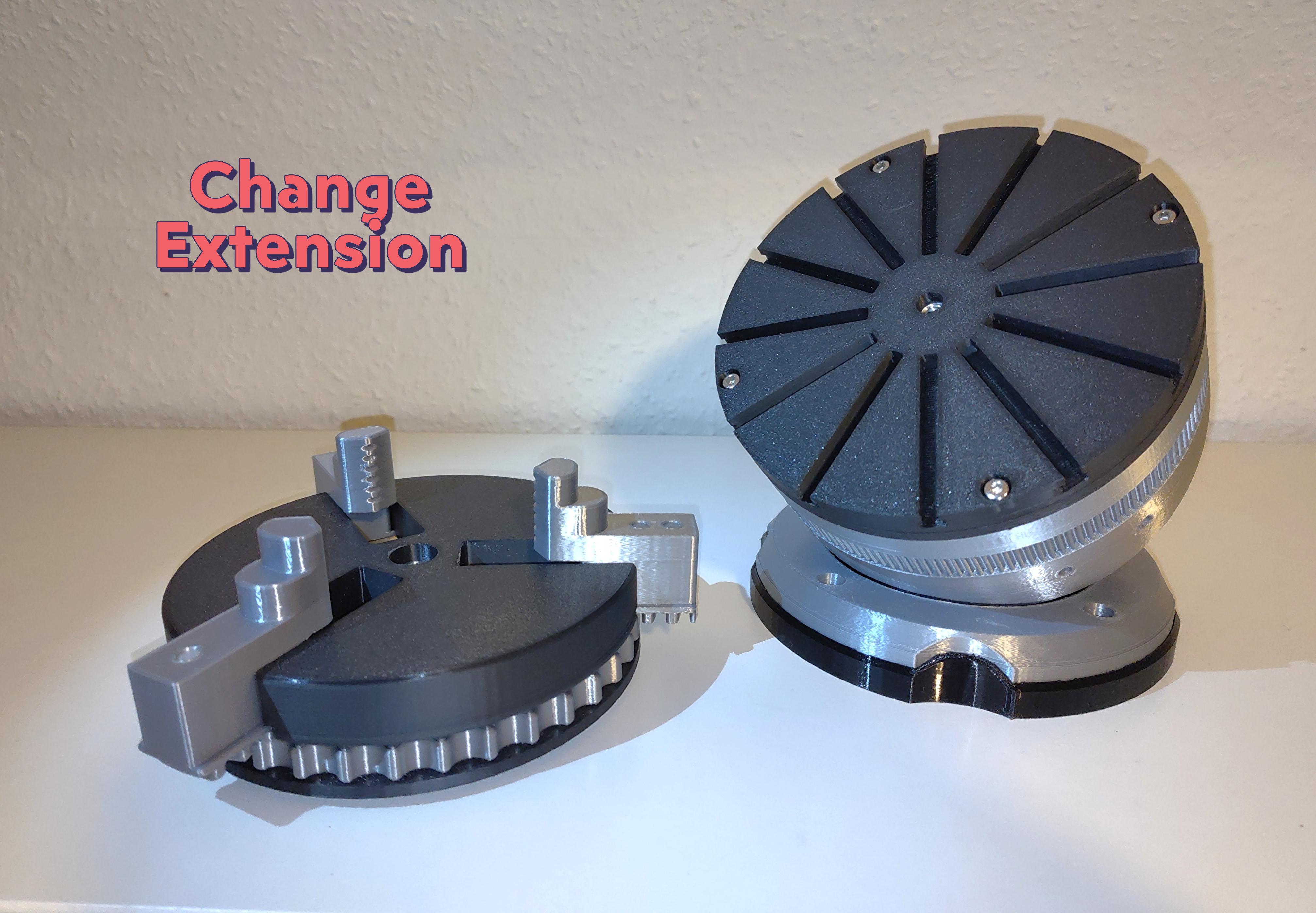

Đế gắn

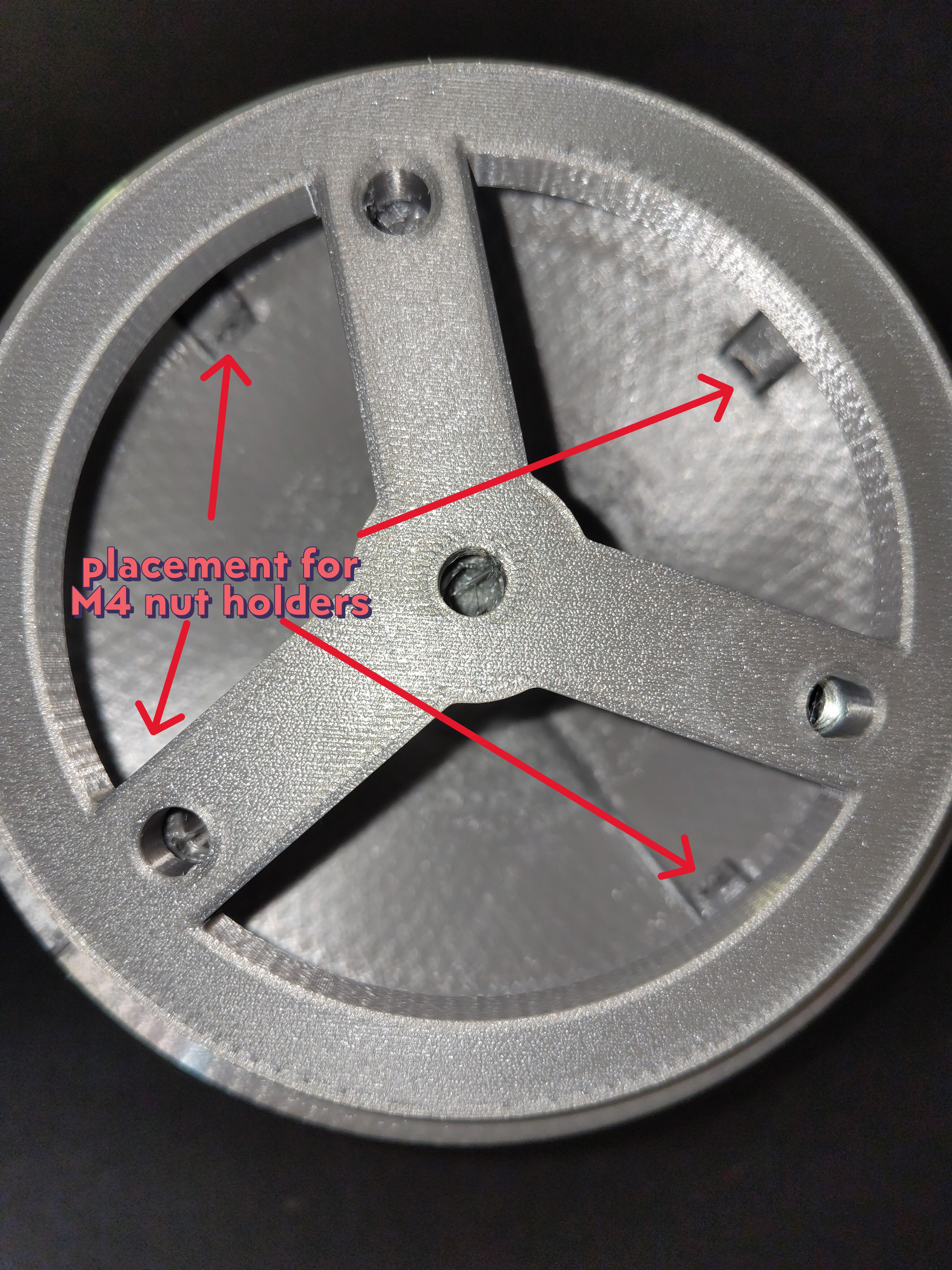

Sử dụng 4 vít M4 để lắp đế gắn vào vòng xoay:

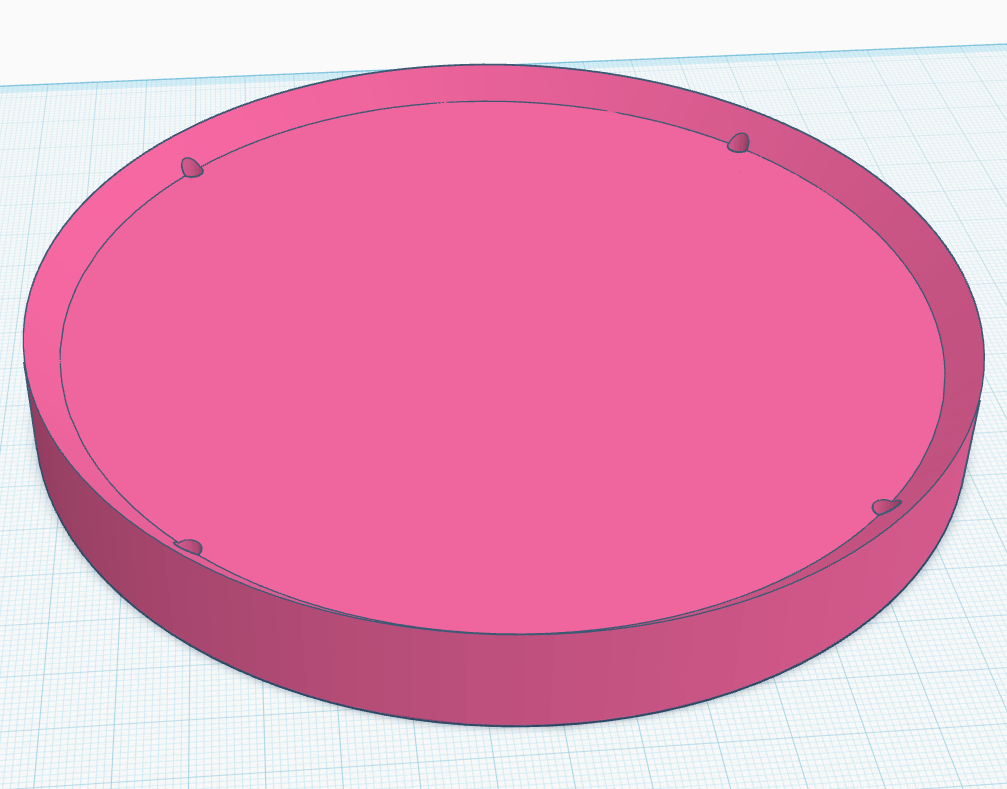

Đáy
Phần đáy được lắp ráp dễ dàng:

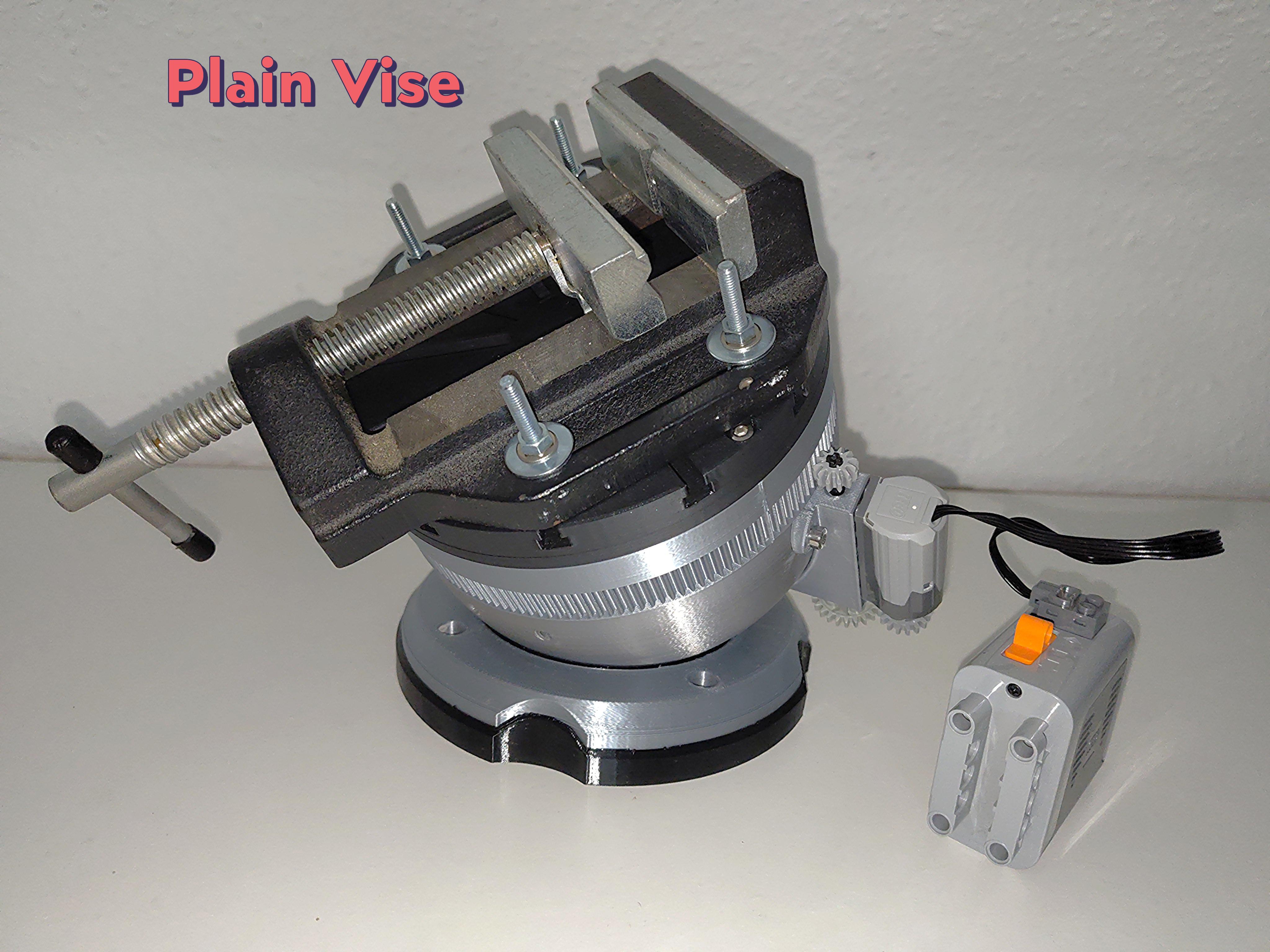

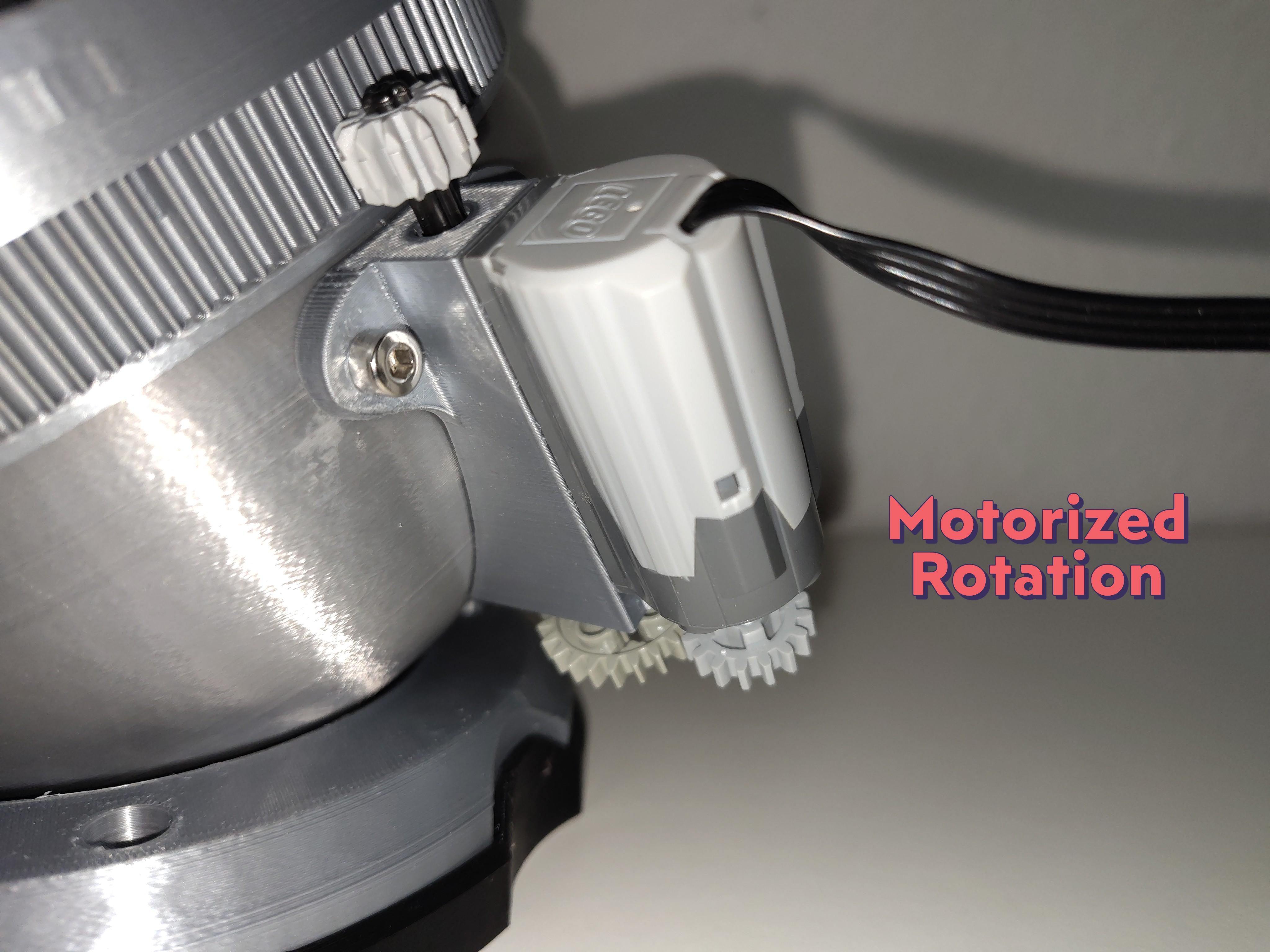

Bộ chuyển đổi động cơ Lego
Bộ chuyển đổi Lego có thể được lắp ráp bằng 3 vít M4:
