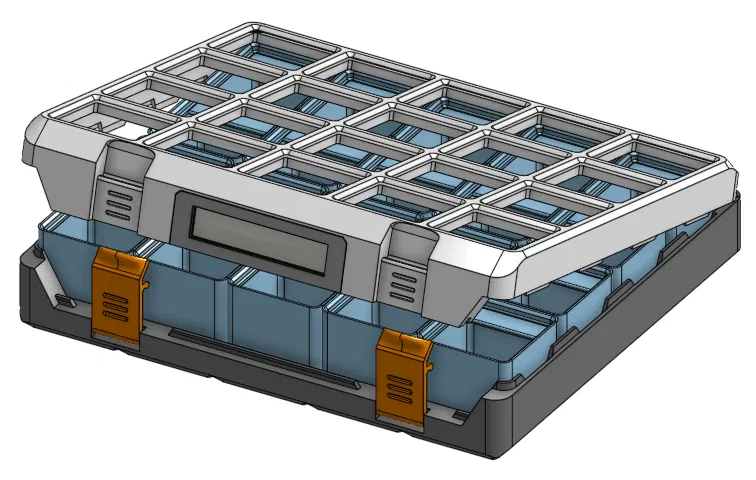

Hộp Gridfinity Hiện Đại - Phiên bản Parametric 5U
Thêm chiều cao 5U vào file Onshape parametric, cho phép tạo mọi kích thước với chiều cao 5U. Bản remix này được chỉnh sửa từ thiết kế gốc của Matthew, tập trung vào việc thay đổi phần đáy để đạt chiều cao mong muốn.
Mô tả
Remix này là phiên bản cũ của . Nếu bạn muốn dùng file Onshape để tạo cấu hình mới thì mình khuyên nên dùng phiên bản đó.
Đầu tiên, mình muốn gửi lời cảm ơn và ghi công lớn đến Matthew, người đã tạo ra mẫu gốc. Đây đúng là cái hộp mình đã nghĩ tới nhưng chưa có thời gian làm. Cũng xin ghi công andrepadua, người đã làm bản remix chiều cao 5U đầu tiên.

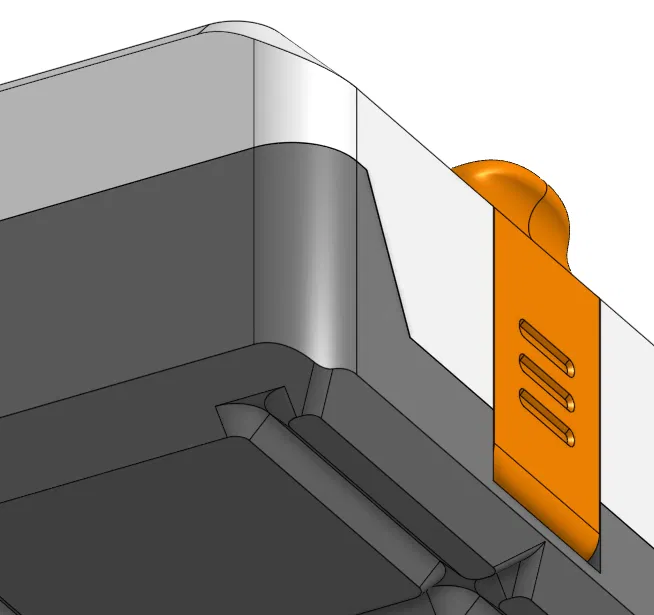

Mình đã chỉnh sửa thiết kế gốc cực đỉnh của Matthew, và làm cho nó có thể tùy chỉnh thành chiều cao 5U, hạ thấp mô hình xuống 7mm. Chỉ có phần đáy là được thay đổi. Bạn vui lòng tham khảo mô tả của anh ấy về cách lắp ráp hộp.
Cập nhật:
- V2 bản phát hành đầu tiên.
- V3, đã sửa lỗi cấu hình nam châm.
- V3.1, Thay đổi chiều cao của phần vát ở mặt trước và sau.
- V3.2 Đã sửa phần brim cho cùng mặt phẳng với đáy hộp.
- Đã tải lên các kích thước giống như của Mathew.
Cách tạo kích thước mới:
- Mở file Onshape (bạn cần đăng nhập, miễn phí).
- Thay đổi kích thước: Ở góc trên bên trái, dưới mục “Configurations”, bạn có thể nhập kích thước cho x, y và z. Bạn cũng có thể bật/tắt Cửa sổ, Giá đỡ nhãn và Nam châm.
- Xuất file: Trong cửa sổ bộ phận (parts window), nằm ở góc dưới bên trái, chọn bộ phận “Case_XxYxZ” và 4 bộ phận “5U Case corner brims”, sau đó nhấp chuột phải vào một trong số chúng và chọn export, sau đó chọn 3mf làm định dạng file, nhớ không chọn “Export unique parts as individual files”, rồi nhấn export.
Các tính năng gốc không bị ảnh hưởng, các tính năng 5U có thể bị ẩn đi mà không làm lỗi mô hình.
