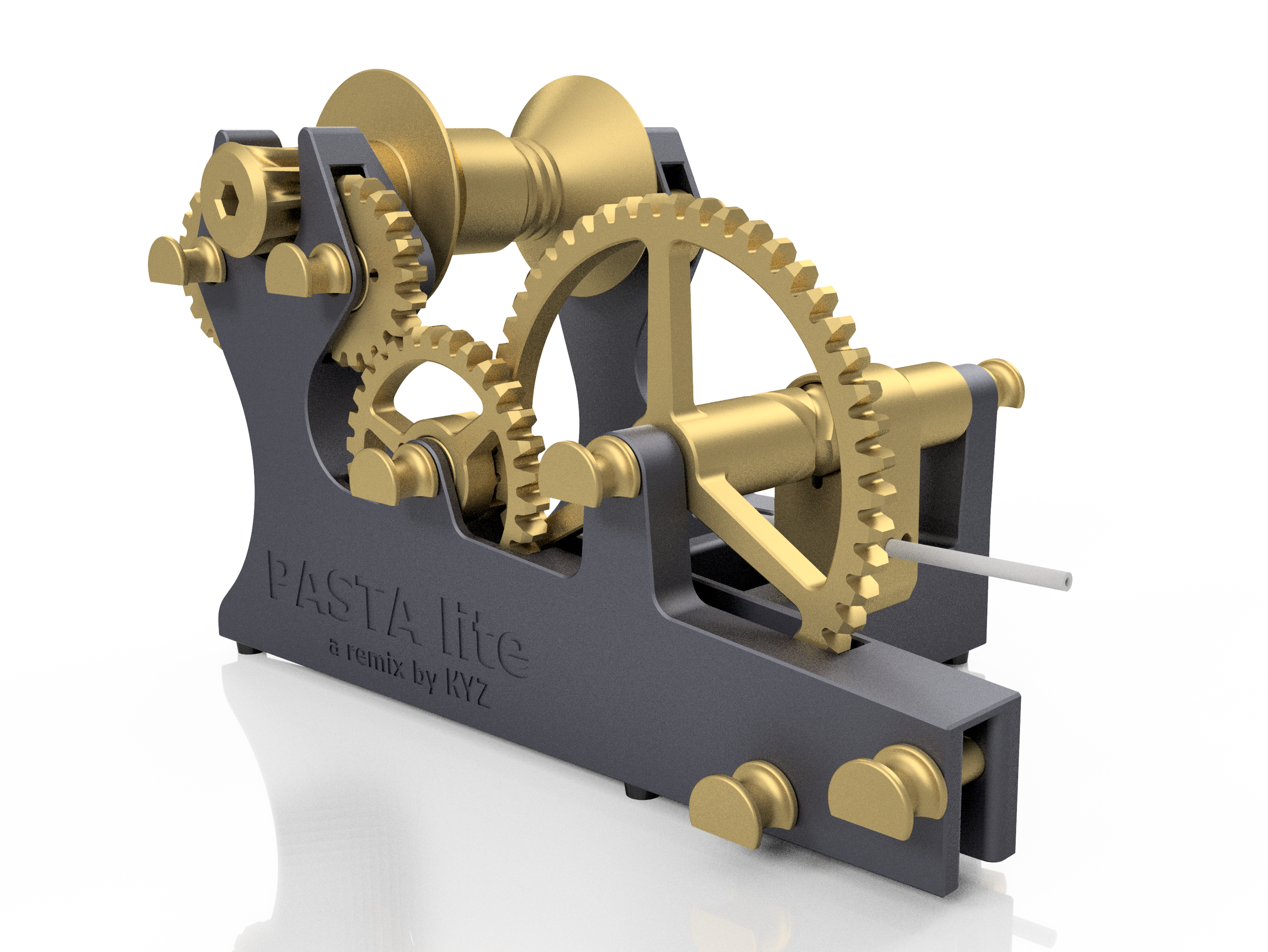

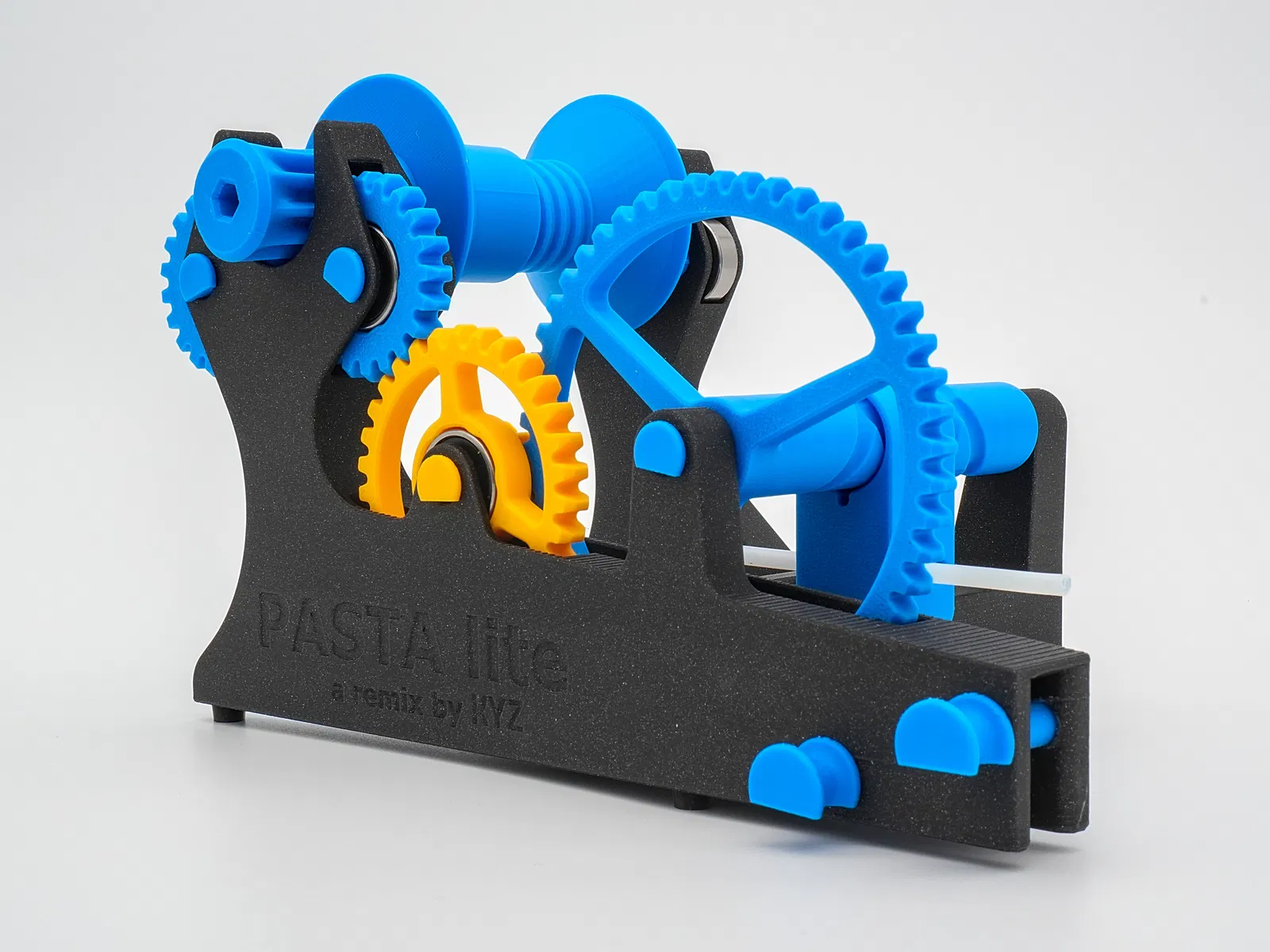

PASTA lite Receiver - bản sửa đổi Pastamatic

Khả năng tương thích

Sử dụng bộ thu v1.0 hoặc v1.0A1M:

1. Như một thiết bị độc lập kết hợp với một con lăn/giá đỡ/hộp đựng chỉ khác độc lập.
2. HOẶC với Con lăn chỉ tặng v0.3 trở lên.
3. HOẶC với Máy quay chỉ tặng v0.5 trở lên.

Các phiên bản bộ thu v0.5 trở lên KHÔNG tương thích với Máy quay chỉ tặng v0.4 trở về trước. Vì tôi đã làm cho bộ thu nhỏ gọn hơn và hạ thấp trọng tâm của cuộn chỉ thu, đường đi của sợi chỉ cần gần mặt đất hơn, điều này đòi hỏi phải thay đổi hướng của cuộn chỉ tặng. Vị trí trục vít được thay đổi để phù hợp với đường đi của sợi chỉ, va chạm với khớp nối đuôi én giao diện, v.v. Nếu bạn đã in bộ thu v0.3 và nó hoạt động tốt với bạn, tôi khuyên bạn nên giữ nguyên nó!

Nếu bạn đã làm bộ thu v0.3 (hoặc cũ hơn), bạn có thể sử dụng nó với Máy quay chỉ tặng v0.4.

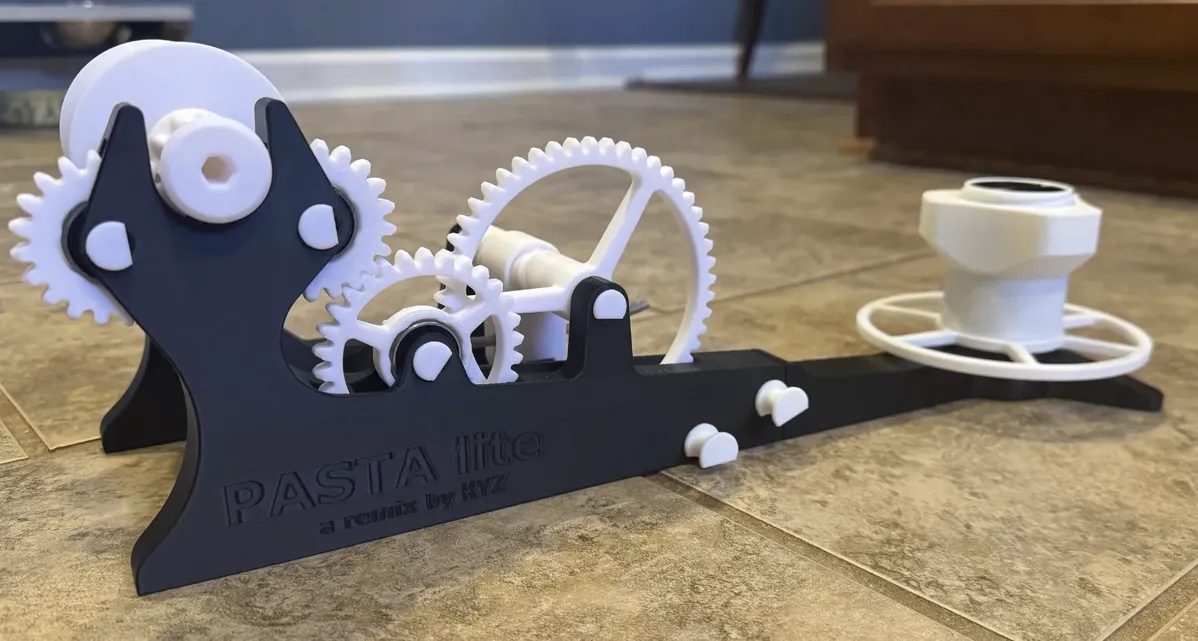

Thư viện ảnh

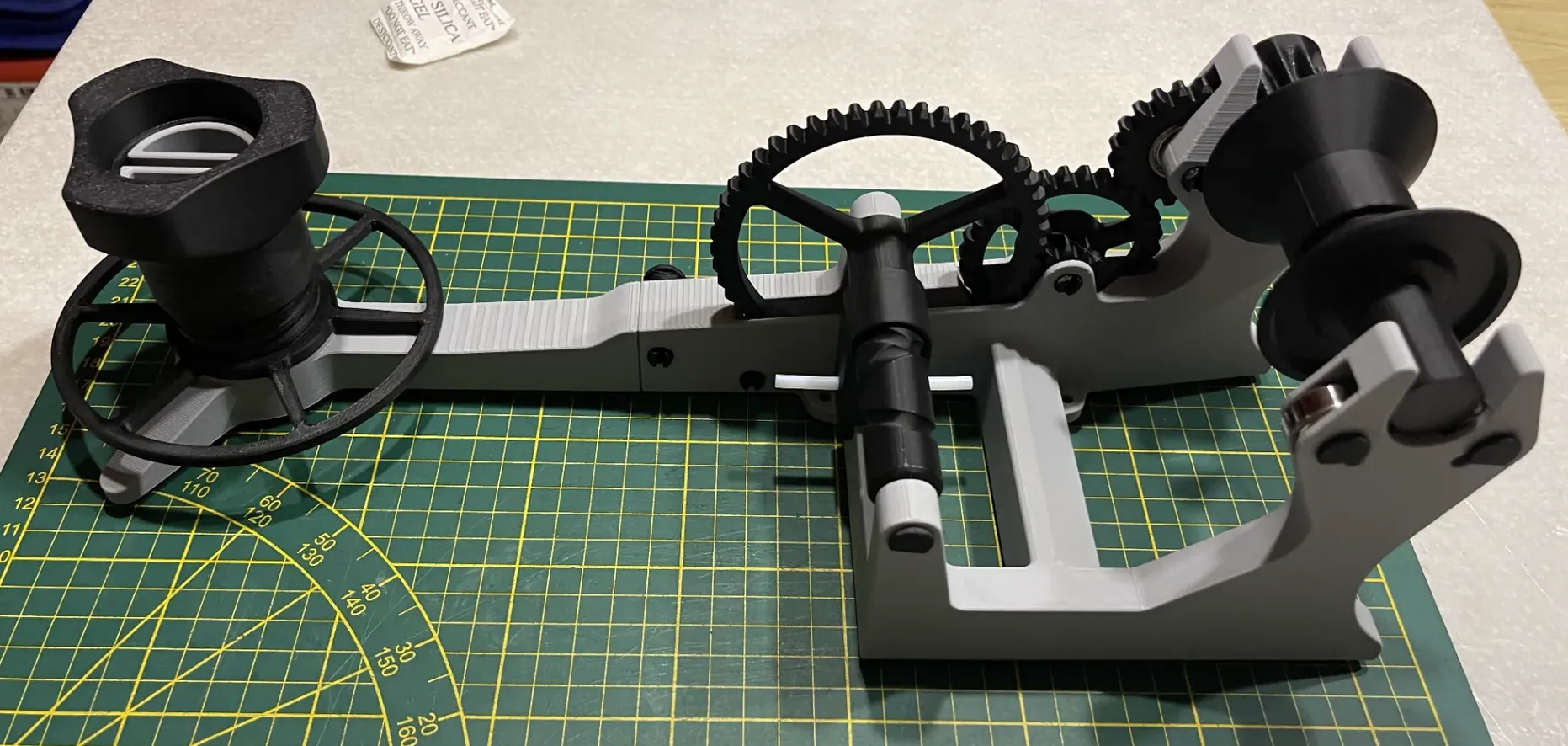

A-10 Warthog @PiTon

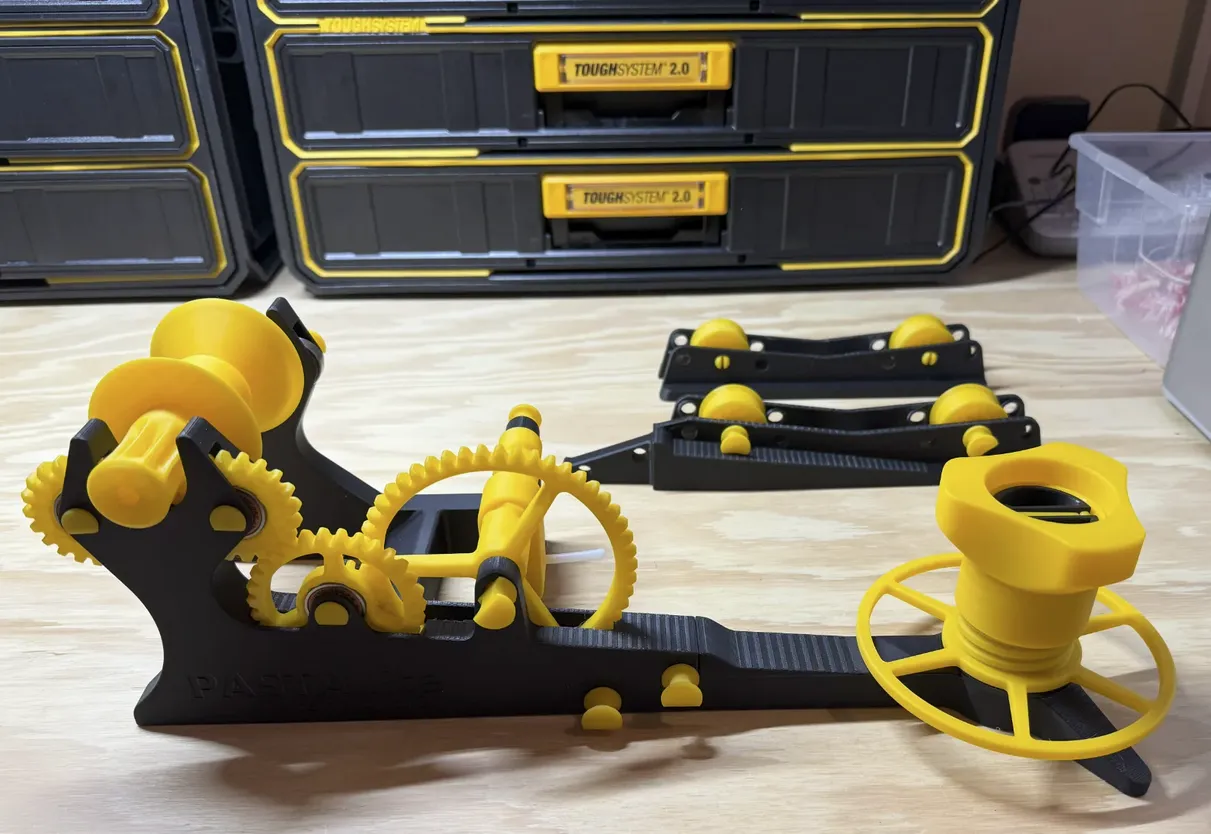

Bumblebee @mike.bosch

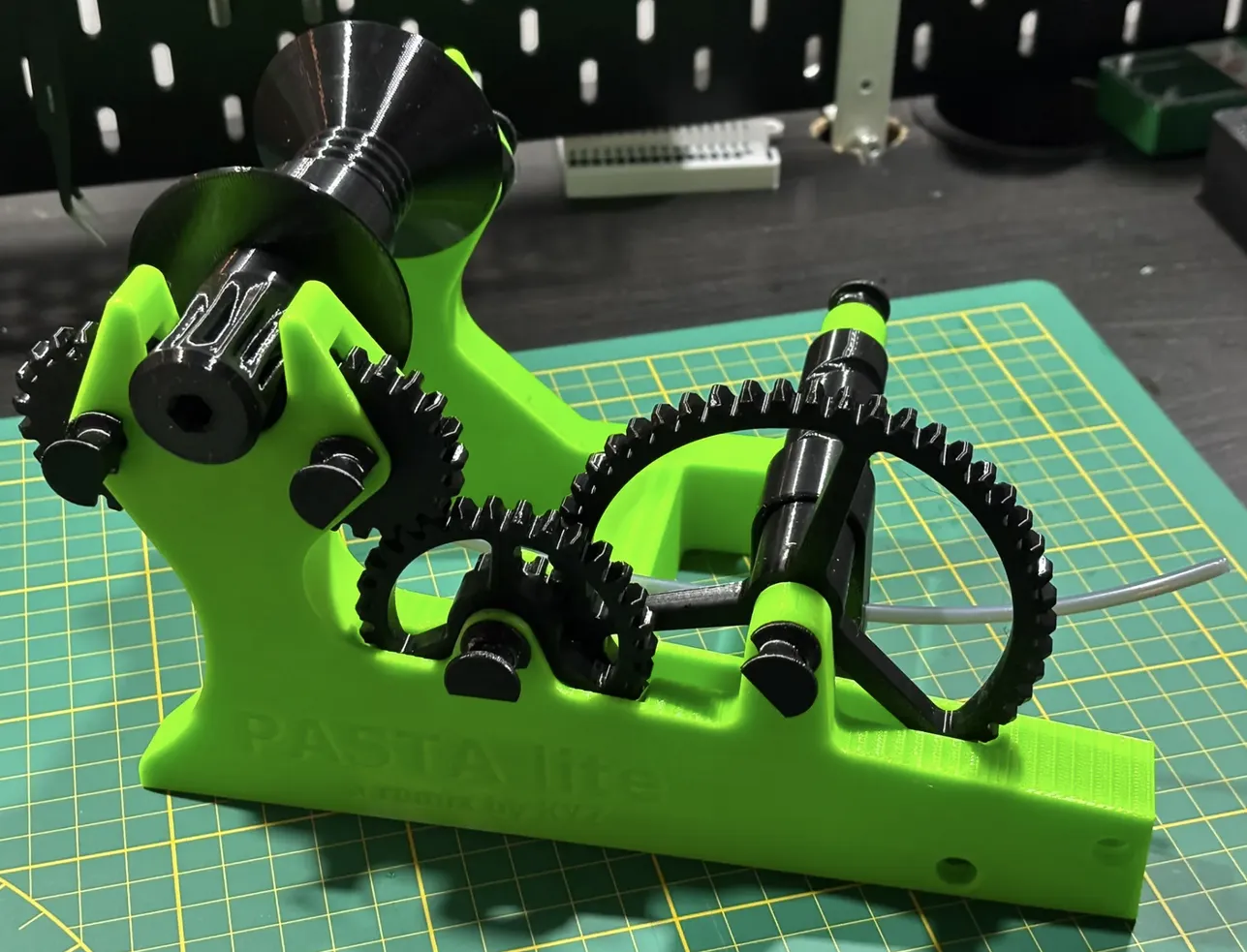

Broccoli Lab @delikid

Tacti-cool @rkc613

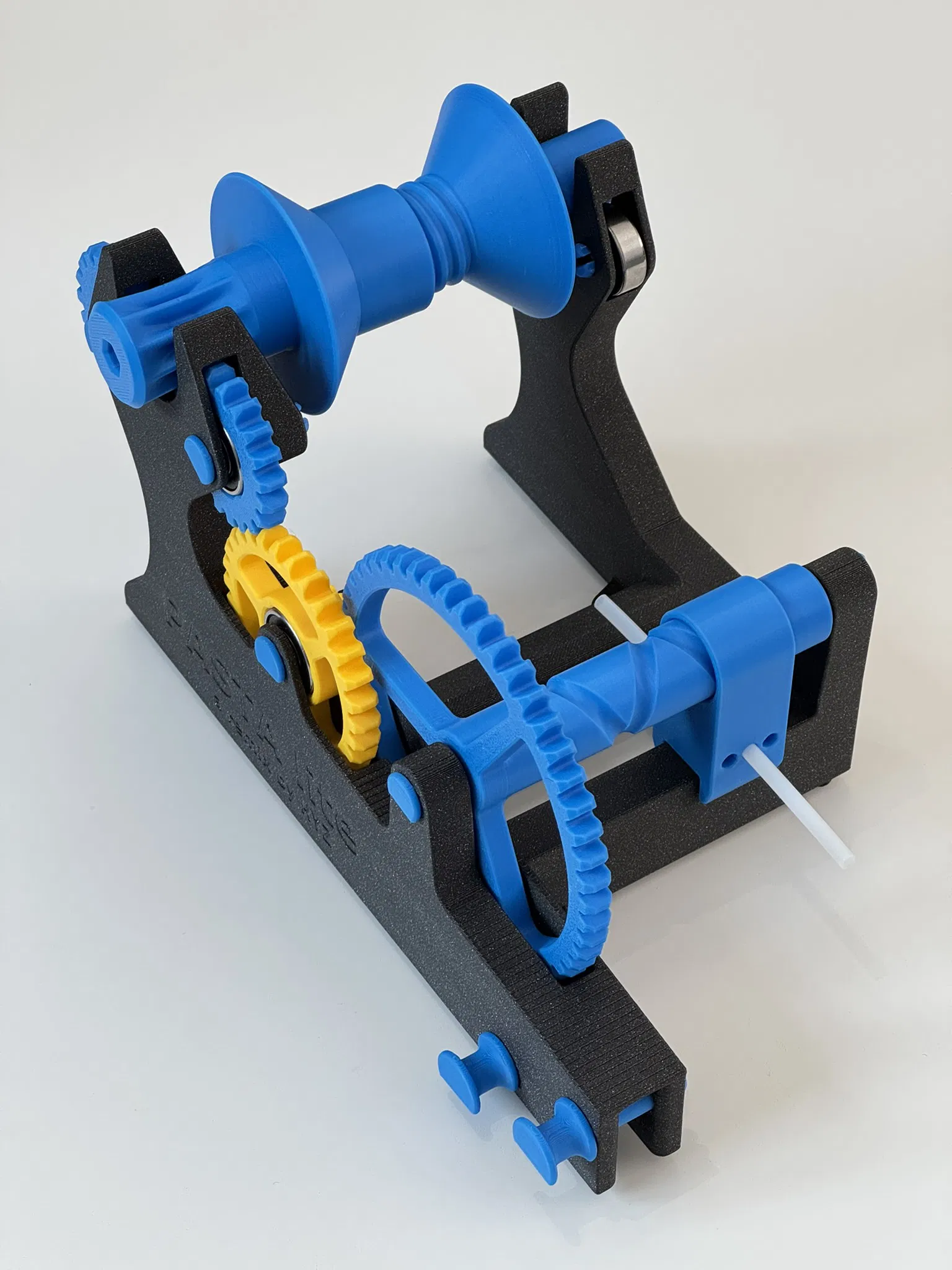

LG @MotoX501

Hospital Grade _@OAG163

Anodised @DavidDerbyshire

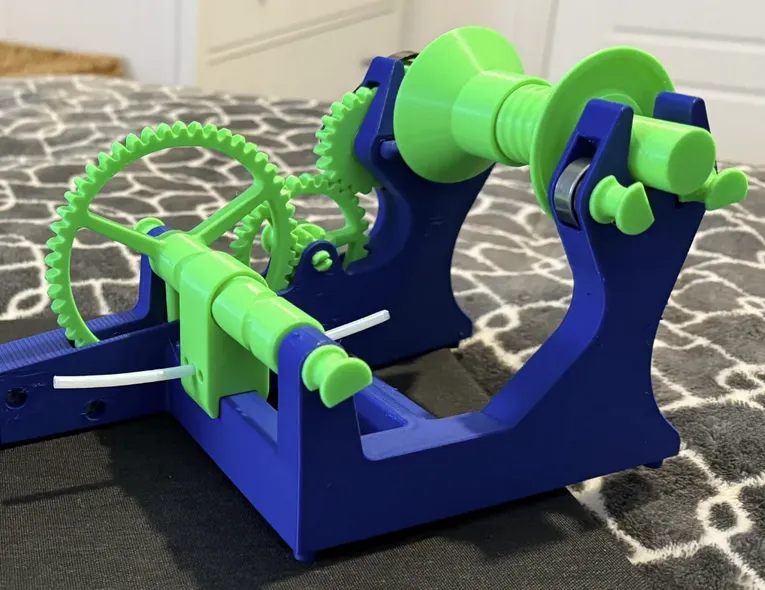

Aliens (Toy Story) @steve.lockley

Venom @Happy1900

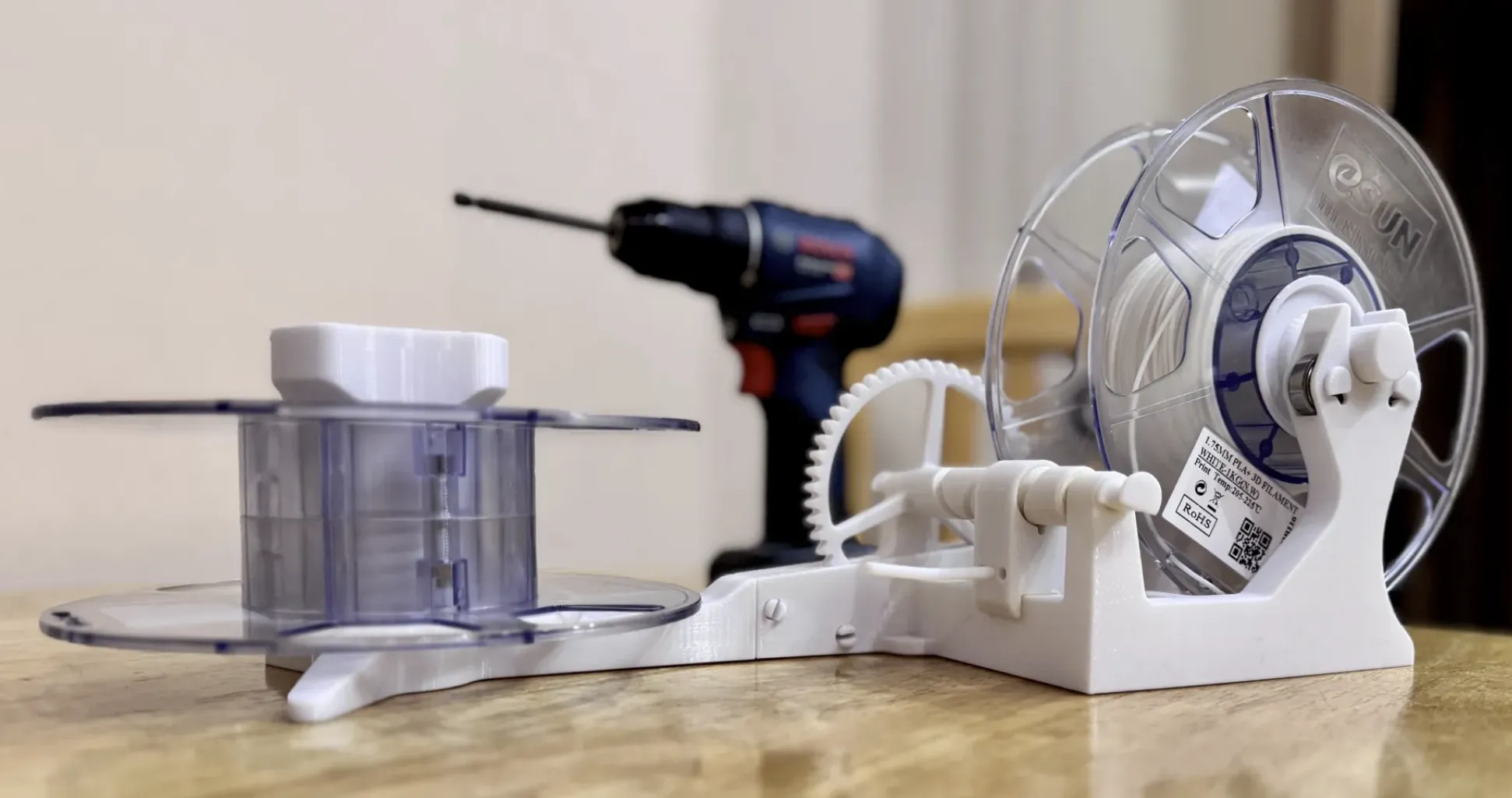

Storm Trooper _@user1750046560

Vampire's Garden @pnwnerd

Mission Ready _@robfrye

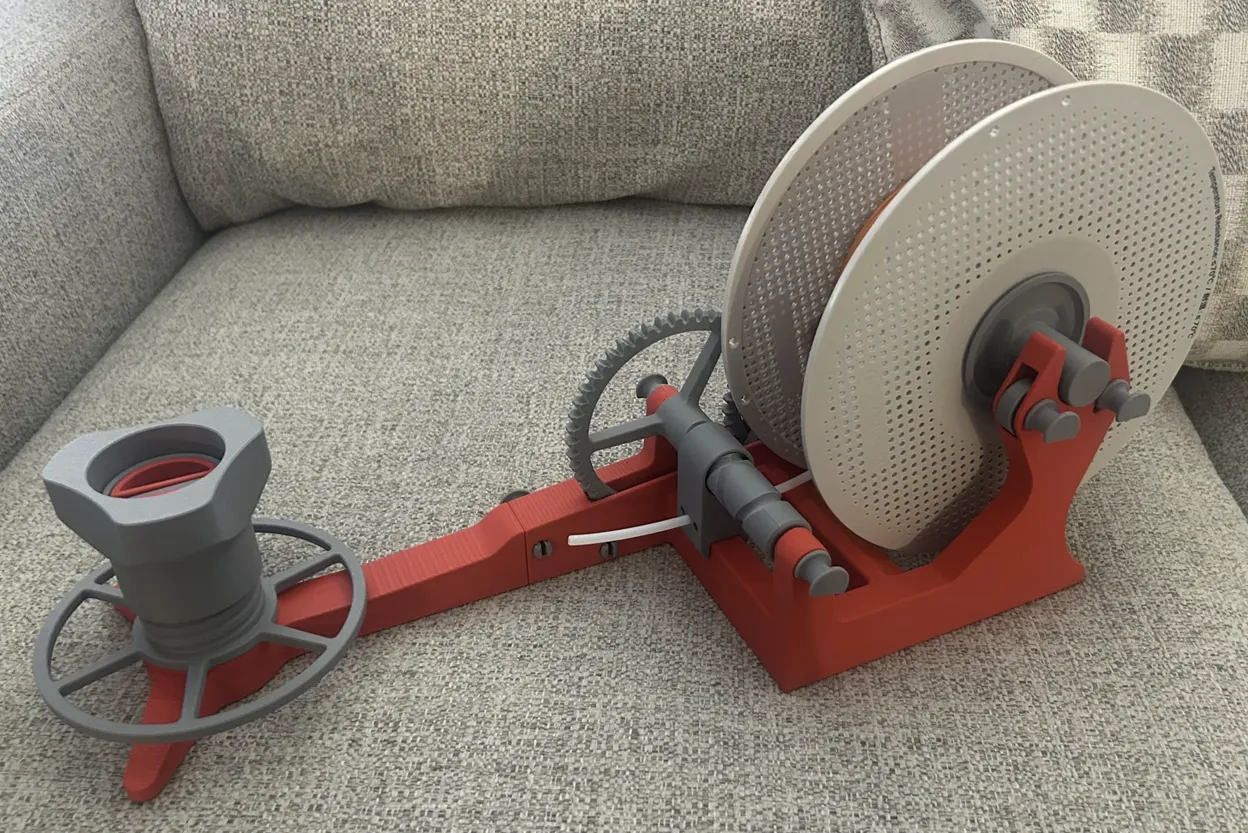

Royal Rhubarb @BeePo3D

Afterburner _@vrplanet26135 (in PETG)

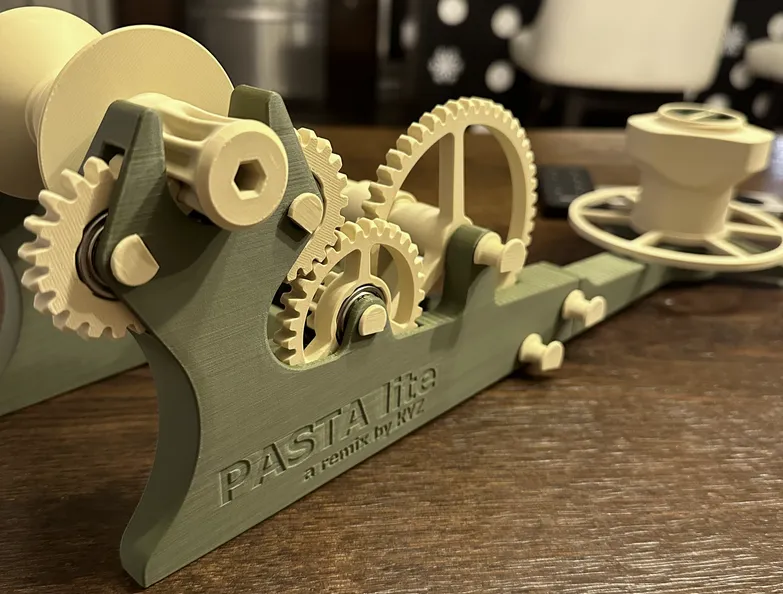

Pistachio Mill @chippicous (3kg donor spool)

Panda @Tarik77

Let it go, let it go~ @rbcmptrmn

Act IV (Diablo III) _@user3108603171

Nền tảng

Tôi đã tận hưởng Pastamatic gốc được một năm nay nhưng có nhiều thứ tôi muốn thay đổi. Tôi biết rằng Pastamatic không phải là một "dự án" nhưng khi tôi cần in cái thứ hai, tôi đã biến nó thành một dự án… Tôi hy vọng việc giảm bớt sự bực bội toàn cầu và lượng sợi chỉ tiêu thụ là xứng đáng với nỗ lực!

Sự khác biệt chính so với Pastamatic gốc:

• Dấu chân nhỏ hơn với chiều cao giảm để lưu trữ dễ dàng hơn
• ~41% giảm sợi chỉ từ ~650g xuống ~380g (với cài đặt in tương tự và sử dụng biến thể "máy quay chỉ tặng")
• ~46% giảm thời gian in từ ~22 giờ xuống ~12 giờ (với cài đặt in tương tự và sử dụng biến thể "máy quay chỉ tặng")
• 100% ít vòng bi mua hơn từ 14 vòng bi 608zz xuống 0 (với tùy chọn nâng cấp)
• In dễ dàng hơn với tất cả các bộ phận cao có diện tích tiếp xúc với khay in lớn hơn
• Đã làm lại các khoảng hở và giảm khối lượng quán tính của các bộ phận chuyển động để kháng quay của bánh răng thấp hơn đáng kể (không còn "nhảy" trục, không cần kẹp trục)
• Khung cứng để dễ sử dụng và cảm giác chất lượng
• Biến thể khung 2 mảnh có thể in trên khay 180x180 (A1 Mini)

Và giống như Pastamatic gốc:

• KHÔNG cần ốc vít
• KHÔNG cần ốc vít nhiệt
• Không cần hỗ trợ và các bộ phận in dễ dàng với các góc nghiêng
• Lắp ráp ~5 phút
• Chuyển chỉ ~2 phút
• Được thiết kế để trở thành một công cụ bạn chỉ cần in và sử dụng khi cần, không phải là một nhiệm vụ phụ lớn (trừ khi bạn là tôi)

Vật liệu

• PLA hoạt động tốt
  • Tránh các vật liệu có độ bám dính lớp giảm như PLA-CF, PLA lụa và "ABS+"
• TPE hoặc TPU mềm cho các chân tùy chọn (chỉ 2-3 gam)

Cài đặt in

• Nếu đây là "chỉ là một công cụ"
  • 0.20mm Tiêu chuẩn với
  • Chiều cao lớp "Trục trước" giảm xuống 0.18mm để giảm ma sát với bánh răng (ít bị khóa lớp hơn)
  • 15% độền "support cubic"
• Nếu bạn muốn thứ gì đó chắc chắn và êm ái hơn
  • 0.20mm, 3+ vách, 4+ đáy, 5+ đỉnh
  • Chiều cao lớp "Trục trước" giảm xuống 0.18mm để giảm ma sát với bánh răng (ít bị khóa lớp hơn)
  • 15% độền "grid" hoặc độền "non-support" khác (điều này giúp giảm tiếng ồn vì các bộ phận sẽ ít kêu vang hơn)
  • Tốc độ vách ngoài 60mm/s, tốc độ vách đỉnh 80mm/s
• Nếu các vòng bi in bị kẹt, hãy giảm chiều cao lớp cho các bộ phận này hoặc kiểm tra Wiki Bambu Lab - Hiệu chỉnh lưu lượng hoặc tương đương cho máy in của bạn.

Các vật liệu khác cần thiết

• Khoảng 100mm ống PTFE (OD 4mm, ID 2mm hoặc 2.5mm)
• Một tua vít điện hoặc máy khoan với mũi ¼ inch
  • Cái này không nhất thiết phải là lục giác ¼ inch, sử dụng bất kỳ mũi khoan ¼ inch nào từ trước ra sau đều được miễn là nó đủ dài để máy khoan kẹp được.

Lắp ráp

Nâng cấp vòng bi thép tùy chọn

Các bánh răng dẫn hướng và bánh răng giảm tốc có thể được nâng cấp bằng phiên bản vòng bi 608zz để hoạt động êm ái hơn và mang lại cảm giác cao cấp hơn. Xem hồ sơ in "Bộ vòng bi 608 và chốt phẳng".

Cách sử dụng

CẢNH BÁO

SỬ DỤNG KÍNH BẢO HỘ

CẨN THẬN VỚI NHỮNG NGƯỜI XUNG QUANH VÀ THÚ CƯNG

Câu hỏi thường gặp

• Tại sao người ta cần máy respooler?
  • Một số cuộn chỉ không vừa với AMS vì:
    • Chúng lớn hơn một chút vì chúng không được thiết kế cho AMS (điều này ngày càng hiếm khi các nhà sản xuất sợi chỉ thiết kế cuộn chỉ của họ vừa với AMS).
    • Một số cuộn chỉ được thiết kế để vừa nhưng sợi chỉ được quấn quá chặt và các gờ bị bung ra, cọ xát trong AMS (và gây ra các vấn đề thu sợi).
    • Chúng là cuộn lớn (2kg, 5kg, v.v.)
  • Bạn có thể muốn phân bổ lại một cuộn chỉ thành nhiều cuộn để sử dụng trên nhiều máy in thay vì mua thêm cùng loại - đặc biệt nếu đó là các màu nhấn hoặc vật liệu lạ.
  • Bạn có thể có cuộn chỉ bằng bìa cứng và
    • Cạnh không được phủ, để lại bụi bìa cứng khắp nơi trong AMS.
    • Cuộn chỉ bị biến dạng do lưu trữ không đúng cách.
    • Bạn gặp sự cố thu sợi do thiếu ma sát giữa cạnh bìa cứng và các con lăn AMS (thêm trọng lượng với giá đỡ chất hút ẩm là một cách khác để khắc phục điều này).
  • Bạn có thể làm rơi cuộn chỉ và làm hỏng nó.
  • Bạn có cuộn chỉ mẫu hoặc cuộn chỉ nhỏ (như cuộn 250g) và bạn không muốn làm bộ chuyển đổi AMS.
  • Sợi chỉ của bạn bị bung ra và đang làm rối trên sàn.
  • Bạn làm chảy cuộn chỉ in của mình trong máy sấy sợi.
  • Bạn đang nối các sợi chỉ còn thừa để tạo thành một cuộn có kích thước vừa phải.
  • Bạn đã respool trên một máy respooler khác và nó không đúng.
  • u/kdegraaf: thật thú vị đối với một số người khi có toàn bộ thư viện của mình trên một kích thước/thương hiệu cuộn chỉ tái sử dụng nhất quán.
  • u/jrbless: Tôi đã thử đặt lõi vào hai cuộn chỉ khác nhau và nó không khóa được vì lõi (như được đóng gói) chỉ hơi dày để nó hoạt động, vì vậy tôi phải respool để nó hoạt động.
• Bạn có cần double re-spool không?
  • Sợi chỉ có độ cong tự nhiên, lớn hơn ở bên ngoài cuộn và nhỏ hơn ở bên trong cuộn. Respool một lần buộc độ cong lớn hơn trở nên nhỏ hơn và ngược lại. Respool hai lần đảo ngược điều này một lần nữa, và sợi chỉ chịu ít ứng suất hơn khi ở trên cuộn. Một số người dùng nói rằng họ cần làm điều này với sợi chỉ của họ. Điều này có lẽ hữu ích hơn cho các sợi chỉ giòn hơn (như PLA-CF, PLA cũ hoặc mì ống chưa nấu) và ít quan trọng hơn đối với các sợi chỉ dẻo hơn (như PETG).
  • Giải pháp thay thế cho việc respool hai lần là đặt nó vào máy sấy sợi - làm nóng sợi chỉ sẽ làm mềm sợi chỉ phần nào, cho phép nhiều sự biến dạng hơn xảy ra và có hình dạng mới.
• Góc sợi chỉ thay đổi 90 độ khi respool với PASTA lite vì các cuộn chỉ vuông góc với nhau. Có phải là vấn đề không?
  • Có một khoảng cách khá lớn giữa cuộn chỉ tặng và cuộn chỉ thu, vì vậy sợi chỉ có đủ khoảng cách để thực hiện xoắn. Tuy nhiên, điều này có thể là một vấn đề vì cùng lý do như trên (xin vui lòng báo cáo lại nếu bạn gặp sự cố!). Hiện tại tôi không biết vấn đề này sẽ nghiêm trọng đến mức nào. Một lần nữa, điều này có lẽ là một vấn đề đối với các sợi chỉ giòn hơn (như PLA-CF hoặc PLA cũ) và ít ảnh hưởng hơn đối với các sợi chỉ dẻo hơn (như PETG).
  • Đặt sợi chỉ vào máy sấy sợi sẽ giúp ích vì những lý do tương tự như trên.
  • Một khung mở rộng để đặt hai cuộn chỉ xa nhau hơn sẽ giảm bớt một số vấn đề xoắn vì sẽ có nhiều khoảng cách hơn nơi sợi chỉ có thể xoay (cũng cho phép cuộn chỉ lớn hơn làm cuộn tặng). Điều này đang được thực hiện (và nhiệm vụ phụ này nhanh chóng trở thành nhiệm vụ chính của tôi).

Nhật ký thay đổi

30/12/2024 - Phiên bản 0.1

Nguyên mẫu đầu tiên

1. Tất cả các bộ phận in đều tốt lần đầu tiên (ngoại trừ phần bridging bên trong "Trục trước" trông hơi lộn xộn).

2. Một góc nhìn khác. Hầu hết các bộ phận tự tách ra.

3. Một vấn đề về khớp đã được khắc phục.

4. Việc lắp ráp diễn ra nhanh chóng và dễ dàng ngoại trừ phần giữ chốt dẫn hướng rất chặt. Chạy thử có vẻ ổn.

5. Tuy nhiên, cuộn chỉ bị quấn quá chặt, dẫn đến gờ bị bung ra. Cuộn chỉ Prusament trong hình trước không vừa với AMS vì lý do này, và cuộn chỉ mới cũng có cùng vấn đề.

6. Nhận thấy sự mài mòn đáng kể trên bộ phận giữ cuộn chỉ tặng.

7. Các vết mài mòn trên cuộn chỉ tặng. Lưu ý các chỗ lồi lõm - những chỗ này dẫn đến ma sát và mài mòn nhiều hơn đáng kể. Hầu hết các cuộn chỉ tặng khác sẽ ổn.

8. View đáy cho thấy các chân và khớp nối đuôi én/khớp nối kép quá mức giữa hai mảnh chính.

31/12/2024 - Phiên bản 0.2

1. Thêm các con lăn. Các chốt và con lăn rất lỏng và sẽ dễ dàng rơi ra, các khoảng hở cần được siết chặt lại.

2. Cải thiện khả năng in phần bridging của trục (v0.2 ở bên phải).

3. Giảm bước ren của trục để khóa chặt hơn với cuộn chỉ (v0.2 ở bên phải). Ren tự siết chặt nhưng có thể bị lỏng nếu cuộn chỉ giảm tốc đột ngột do tốc độ của bộ dẫn động giảm quá nhanh.

4. Thêm các rãnh bút chì để có thể đánh dấu vị trí danh nghĩa của trục theo hướng trục.

Nhiều thay đổi nhỏ về khớp nối và khoảng hở cũng đã được thực hiện.

Video chạy thử bên dưới. Các vòng bi PLA cực kỳ ồn ào.

02/01/2024 - Phiên bản 0.3

Phiên bản 0.3 được đăng tại đây, dòng chính PASTA lite sẽ đi theo hướng thiết kế khác cho phép các cuộn chỉ từ 0.25kg đến 5kg hoạt động làm cuộn tặng mà không cần sửa đổi.

1. Khoảng hở của con lăn và chốt con lăn đã được làm lại. Chốt bây giờ có 2 mặt phẳng và các khe cắm chốt hình chữ nhật hơn để chốt không thể xoay.

2. Thêm lỗ ở đáy để có thể đẩy con lăn ra nếu cần.

3. Nguyên mẫu được in với 3 vách và độền lưới 15% để làm cho nó êm ái hơn. Bây giờ nó ít "vang" hơn đáng kể khi bạn gõ vào.

4. Bây giờ con lăn không còn rơi ra, bạn có thể treo nó lên móc bảng ghim của mình:

Kết quả thử nghiệm:

• Con lăn và chốt PLA được sử dụng như in và không bôi trơn trong trường hợp xấu nhất.
• Việc respooling nhanh chóng và dễ dàng.
• Tiếng ồn đã giảm đáng kể so với v0.2 nhưng vẫn còn khá lớn.
• Các mảnh nhỏ của con lăn bị bong ra trong lần chạy đầu tiên.
• PLA không phải là vật liệu phù hợp để sử dụng thường xuyên. Một chút bôi trơn cũng sẽ có tác dụng lớn.

Đừng như tôi - hãy tháo thẻ RFID trước khi đặt sợi chỉ khác vào đó! Rất khó để thuyết phục AMS rằng nó sai.

09/01/2025 - Phiên bản 0.4

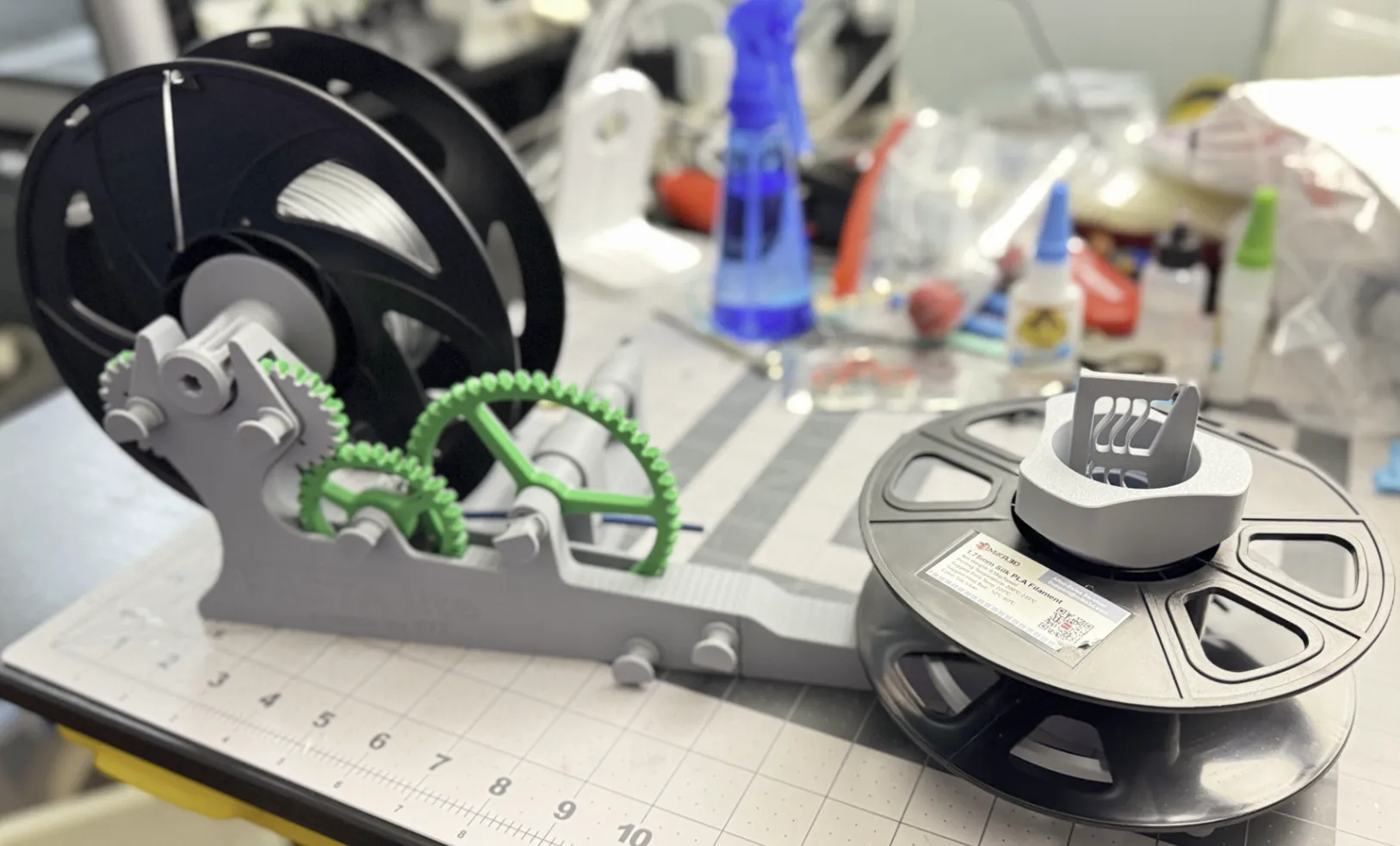

Với phiên bản này, một biến thể cuộn chỉ tặng thứ hai được thêm vào. Có Máy quay chỉ tặng như hình dưới đây và Con lăn chỉ tặng mới. Khái niệm in một tấm duy nhất đã bị loại bỏ để có thể thiết kế vì chức năng và dễ in.

Thiết kế khung đã được thiết kế lại hoàn toàn và sửa đổi để sử dụng ít bánh răng dẫn hướng hơn 2 cái và thấp hơn về chiều cao. Khung rộng hơn một chút để chứa nhiều loại cuộn chỉ thu hơn.

Bộ phận trượt đã được thiết kế lại hoàn toàn để sử dụng ống PTFE để giữ chốt thay vì khối in riêng biệt. Hai lỗ lệch tâm đã được thêm vào để có thể thêm các ống PTFE tùy chọn để chứa nhiều loại cuộn chỉ thu hơn. Bộ phận trượt đã được làm rộng hơn và các khoảng hở đã được làm lại để chuyển động chính xác hơn.

Bánh răng giảm tốc và bánh răng trục vít đã được làm lại để giảm quán tính quay. Tất cả các khoảng hở bánh răng đã được làm lại để giảm ma sát. Kết quả của việc này (cộng với việc loại bỏ 2 bánh răng) là các bánh răng di chuyển với mô-men xoắn thấp hơn đáng kể. Hy vọng điều này sẽ loại bỏ nhu cầu về bất kỳ kẹp trục nào.

Tất cả các chốt được thiết kế lại hoàn toàn - bây giờ chúng lắp vào vị trí và không bị lùi lại do rung động. Đường kính danh nghĩa bây giờ là 7.9mm (trước đây là 8.0mm) để dễ dàng lắp vào vòng bi 608zz cho những người muốn nâng cấp lên vòng bi thép.

Hồ sơ in bây giờ bao gồm các vòng bi in hoàn chỉnh (tùy chọn vòng bi thép sẽ được thêm sau).

Tất cả các vòng bi in bây giờ có thể được bảo trì mà không cần tháo ra khỏi khung.

Và chạy thử với Con lăn chỉ tặng v0.2:

Các tệp/hồ sơ in cho phiên bản này chưa được tải lên vì phiên bản v0.5 sẽ sớm được thêm vào.

18/01/2025 - Phiên bản 0.5

• Chốt được làm lại.
• Tăng khoảng hở xuyên tâm cho vòng bi.
• Trục được làm lại để chứa nhiều cuộn chỉ thu hơn.
• Các thay đổi nhỏ khác.

19/01/2025 - Phiên bản 0.6A1M

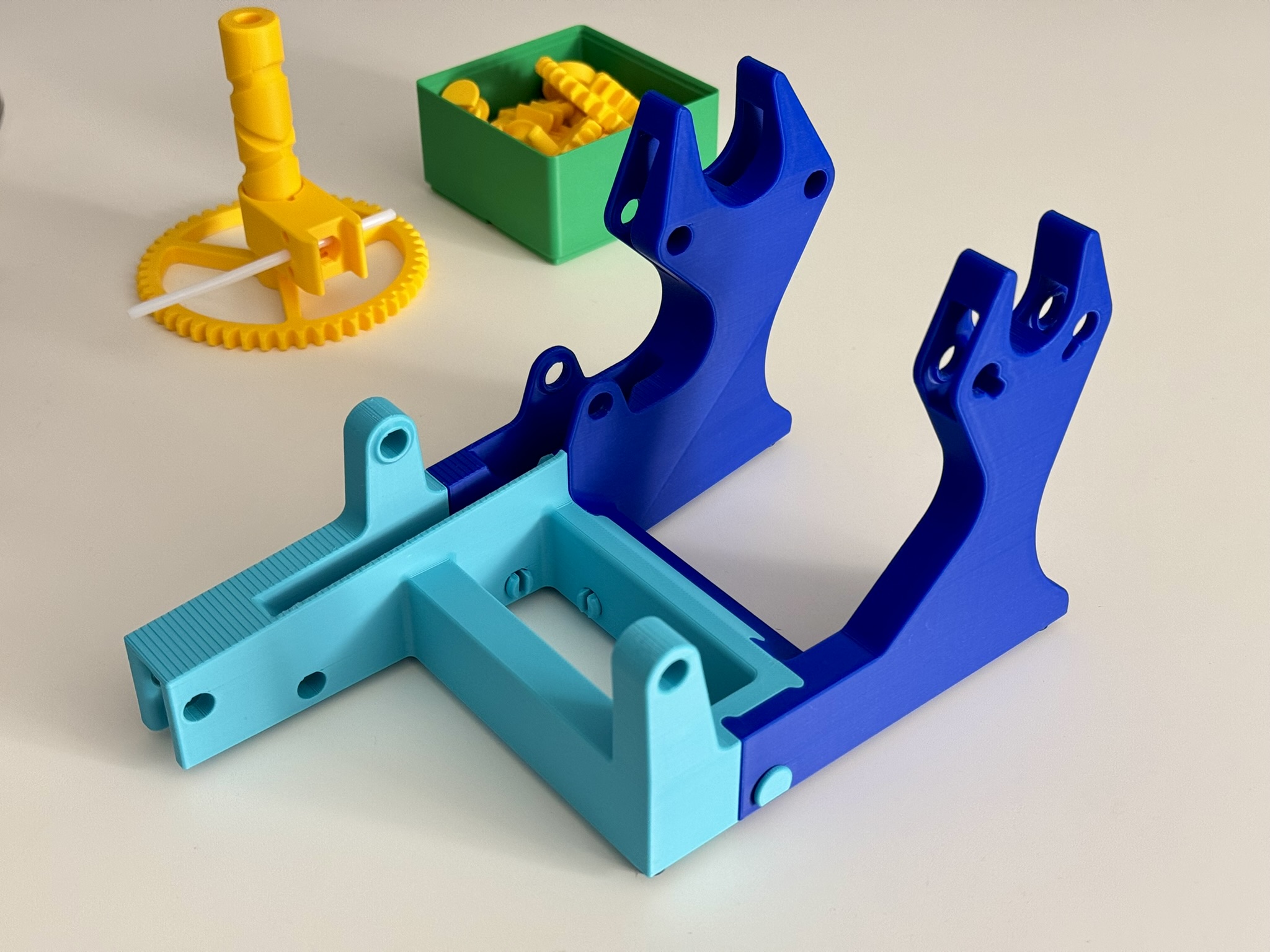

Thêm biến thể khung chia cho chủ sở hữu A1 Mini. Thiết kế được lắp ráp hoàn toàn chỉ trong một phút.

Lưu ý: các chốt đầu bằng này cũng có thể được sử dụng ở mọi nơi khác nếu bạn muốn có một thẩm mỹ gọn gàng hơn!

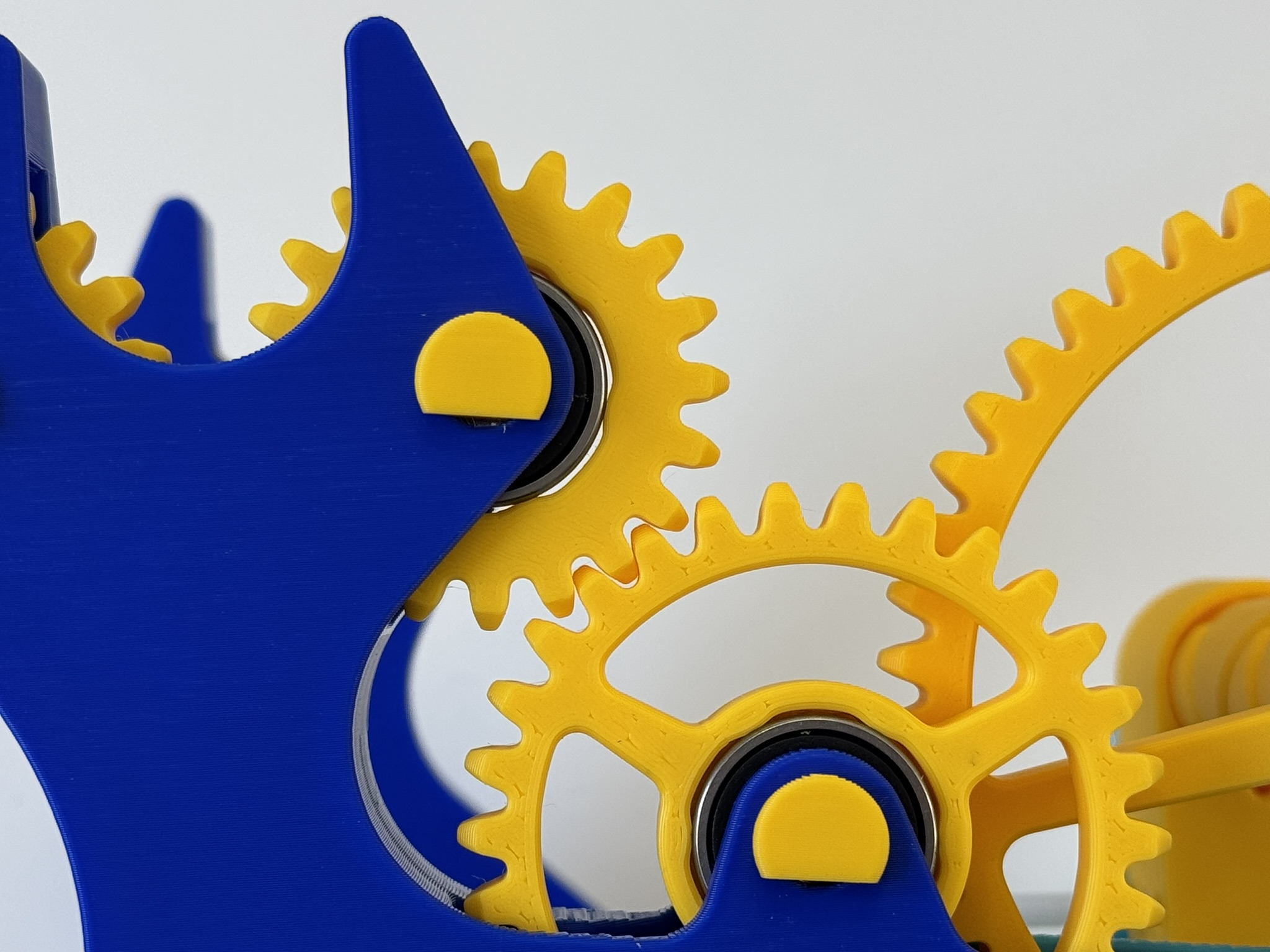

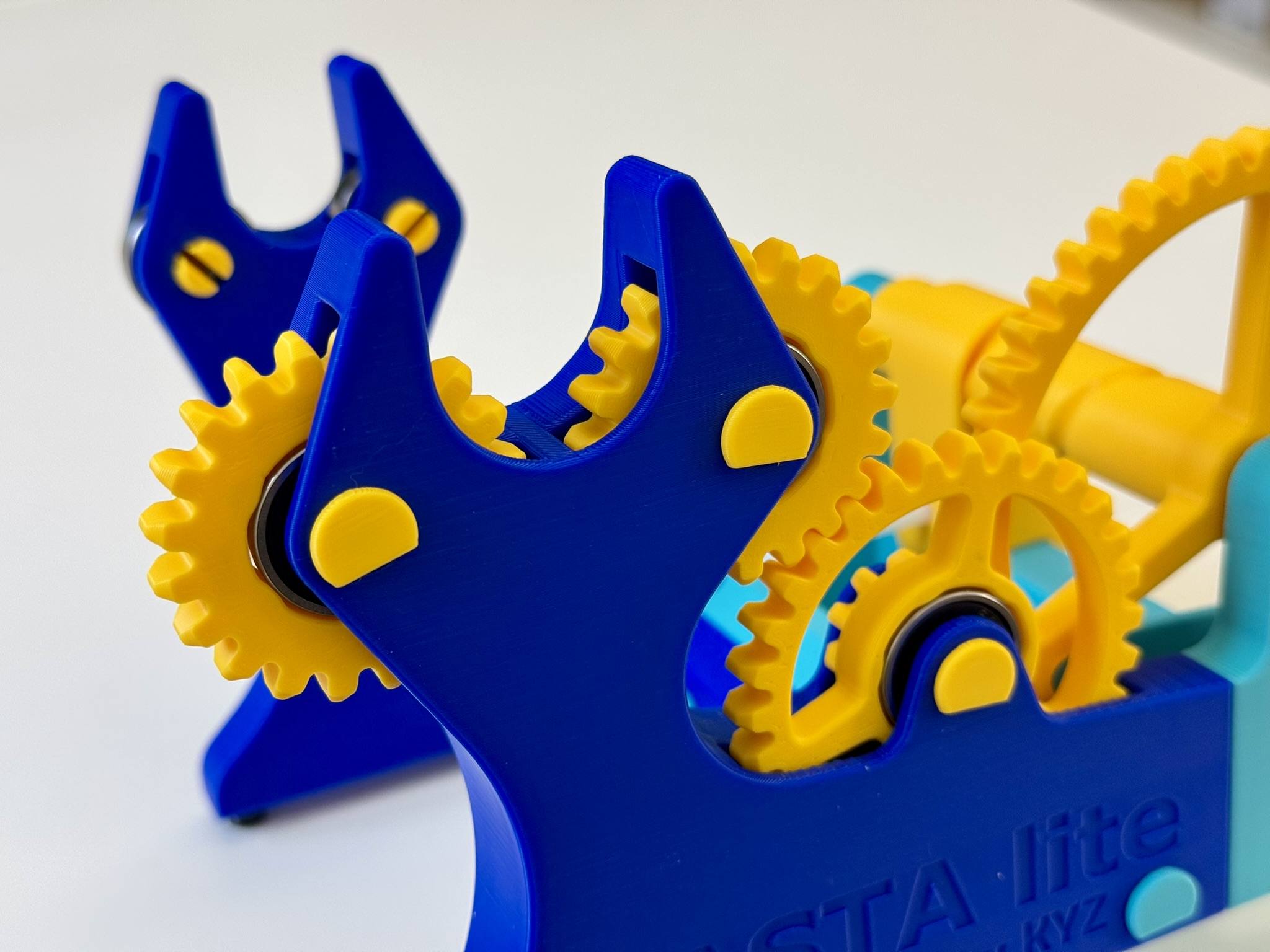

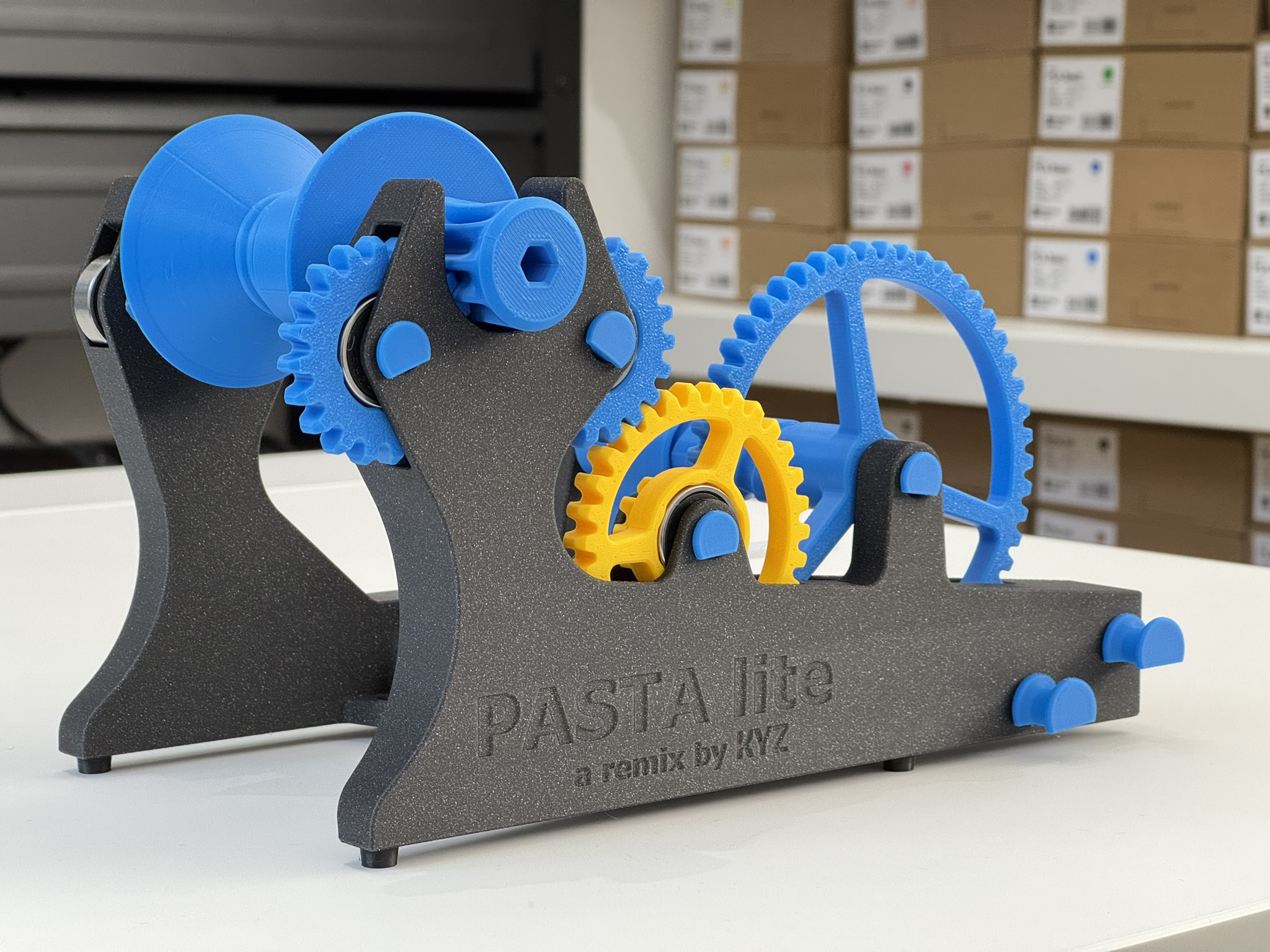

21/01/2025 - Nâng cấp vòng bi 608 và Bộ chốt phẳng

Trên Pastamatic gốc, một số người dùng đã báo cáo rằng vòng bi khó lắp. Các bánh răng dẫn hướng và bánh răng giảm tốc đã có giao diện với vòng bi được thiết kế lại - từ lỗ 22mm đơn giản sang lỗ 23mm với 6 núm cung cấp lực lắp đặt nhất quán hơn. Các bộ phận này và các chốt phẳng từ v0.6A1M đã được đóng gói vào hồ sơ in "Bộ vòng bi 608 và chốt phẳng". Lưu ý rằng cần có hỗ trợ để in bánh răng giảm tốc.

23/01/2025 - Phát hành Phiên bản 1.0 và 1.0A1M

Các khung được cập nhật với các tùy chọn gắn cứng để giúp những người bị suy giảm khả năng vận động, sử dụng thường xuyên và/hoặc muốn sử dụng bộ thu độc lập kết hợp với bộ giữ cuộn chỉ tặng khác. Bạn có thể gắn bộ này vào một tấm ván nặng hoặc bàn làm việc bằng 3x ốc 4mm hoặc ốc gauge 8.

Chỉnh sửa của người dùng

• Vòng adapter cho cuộn chỉ - dành cho các cuộn chỉ có lỗ đặc biệt lớn.
