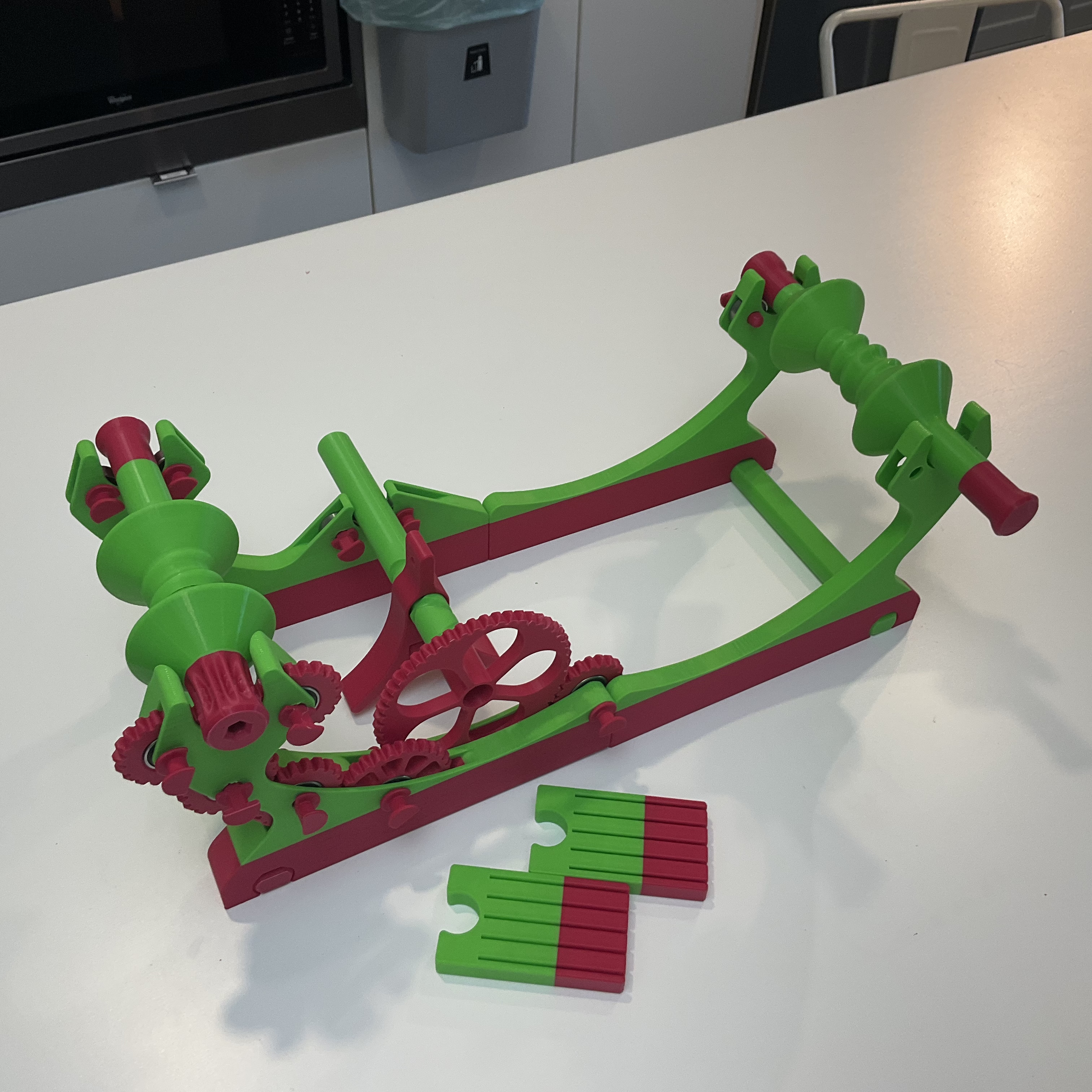

Pastamatic - Máy quấn chỉ cho Bambu Lab X1C/P1P AMS (trục vít tự đảo chiều)

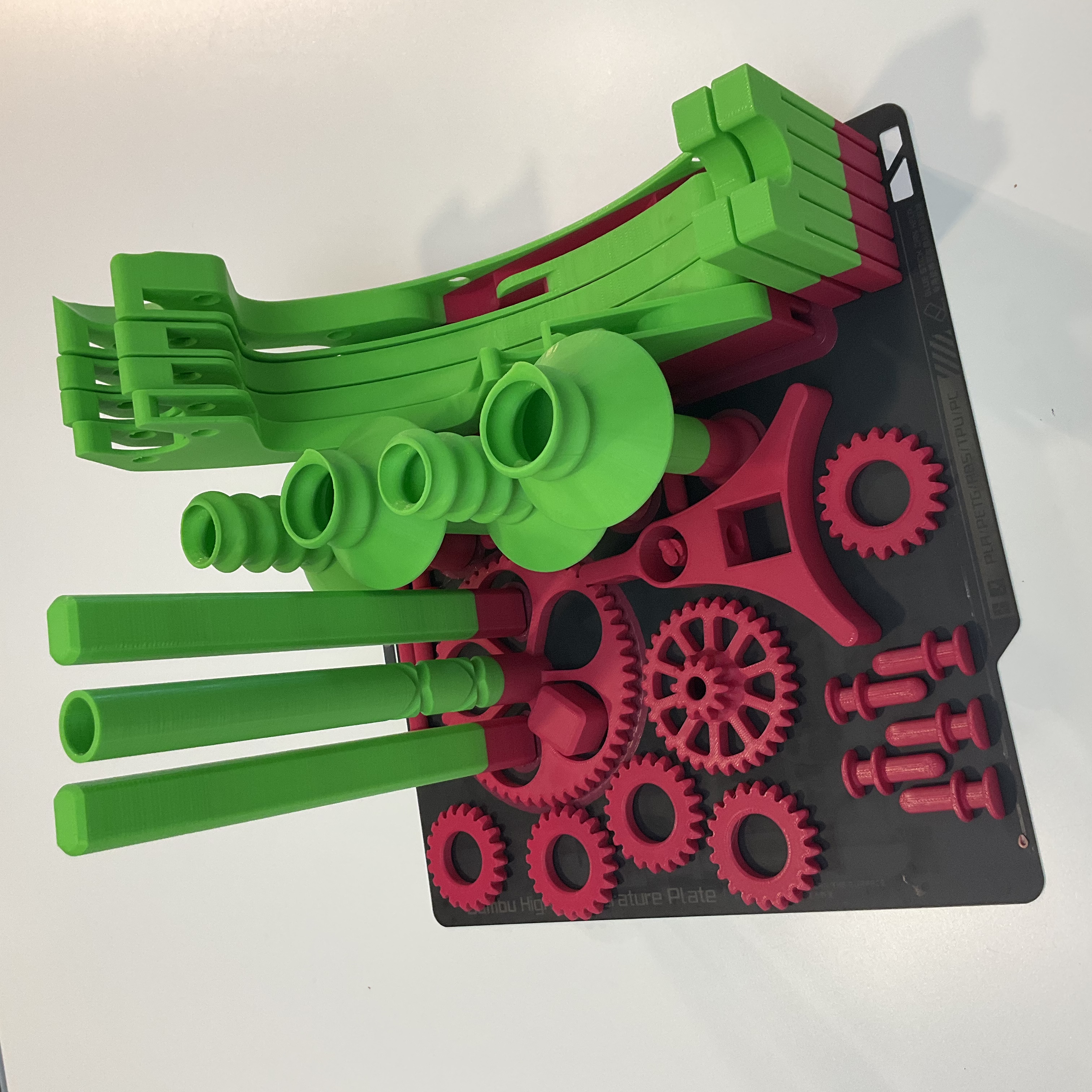

Tôi đã thử một máy quấn chỉ khác nhưng thấy nó rất khó khăn và mỏng manh. Tôi đã thiết kế máy quấn này từ đầu để nó đơn giản và mạnh mẽ, sử dụng cơ chế trục vít tự đảo chiều giống như trên máy quấn cáp công nghiệp. Tại sao chọn mẫu này: * In được trên một khay duy nhất

• Không yêu cầu ốc vít chèn nhiệt hoặc phần cứng đặc biệt
• Có sẵn các tệp Fusion và STEP, hoan nghênh các bản chỉnh sửa
• Khe hở rộng rãi, cơ chế đơn giản

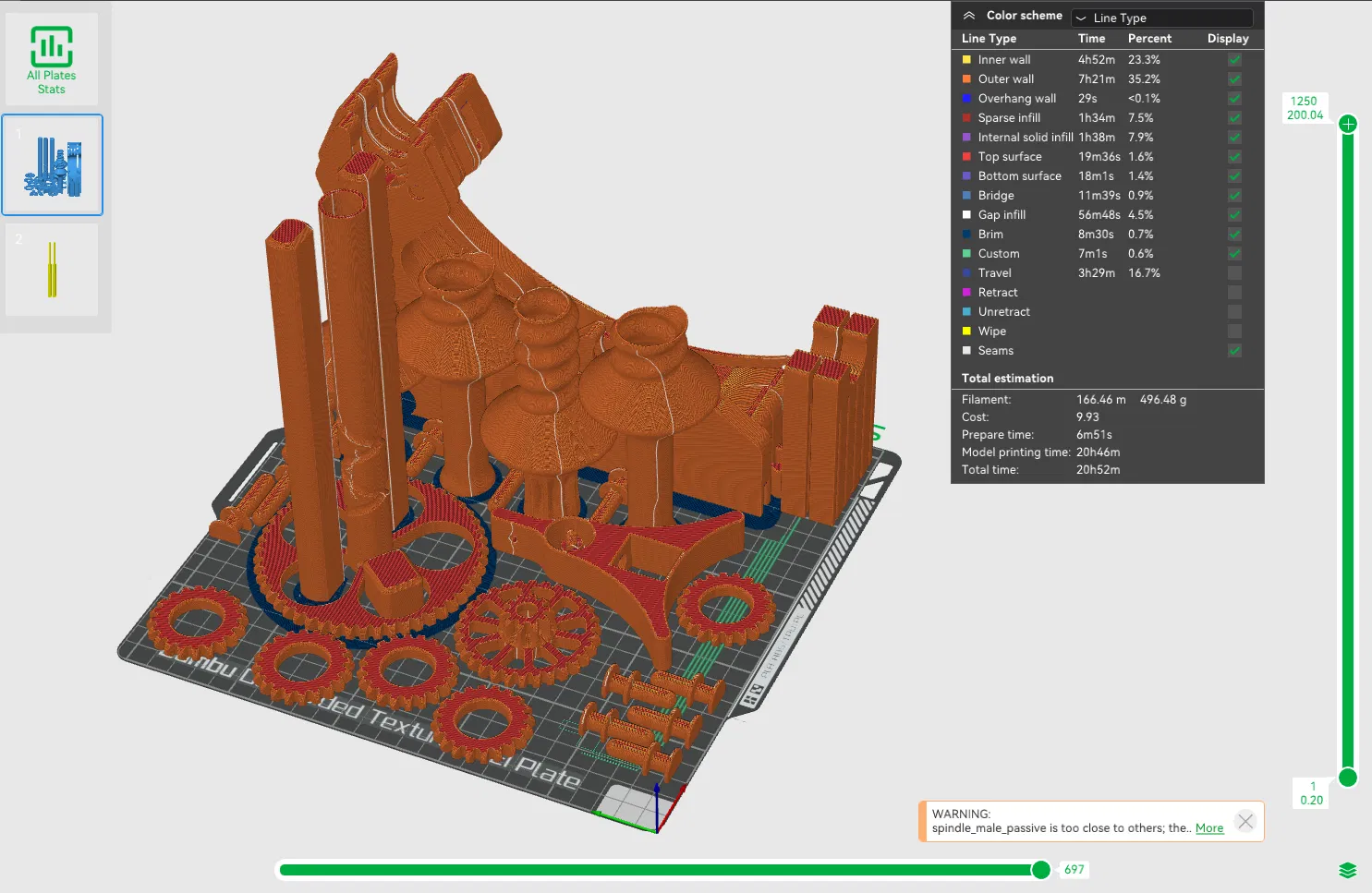

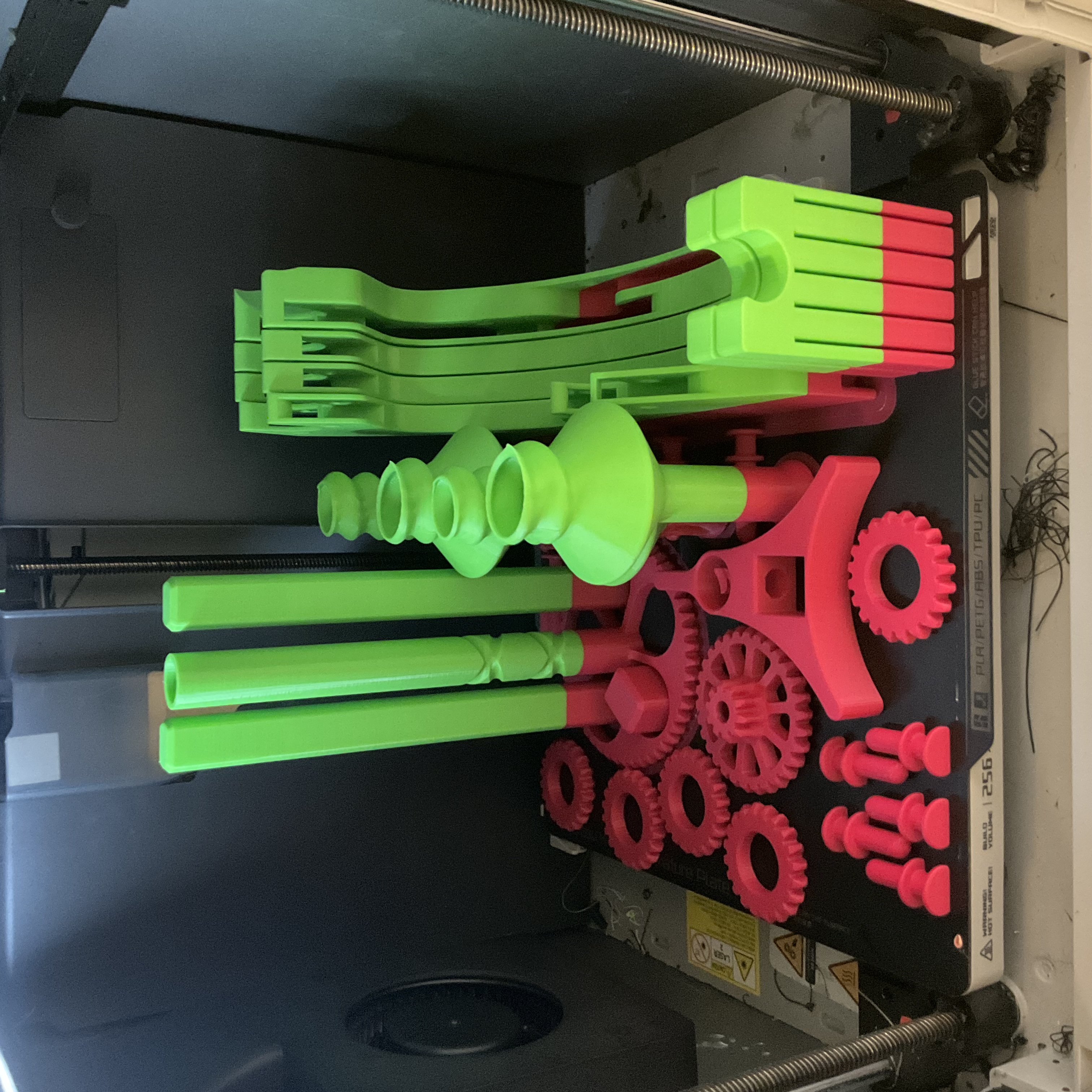

• Được thiết kế như một công cụ, không phải là một dự án Thời gian in: * ~500 gram vật liệu
• ~22 giờ trên Bambu Lab X1
• ~5 phút lắp ráp
• ~2 phút chuyển đổi chỉ Yêu cầu phần cứng: * 14x vòng bi 608

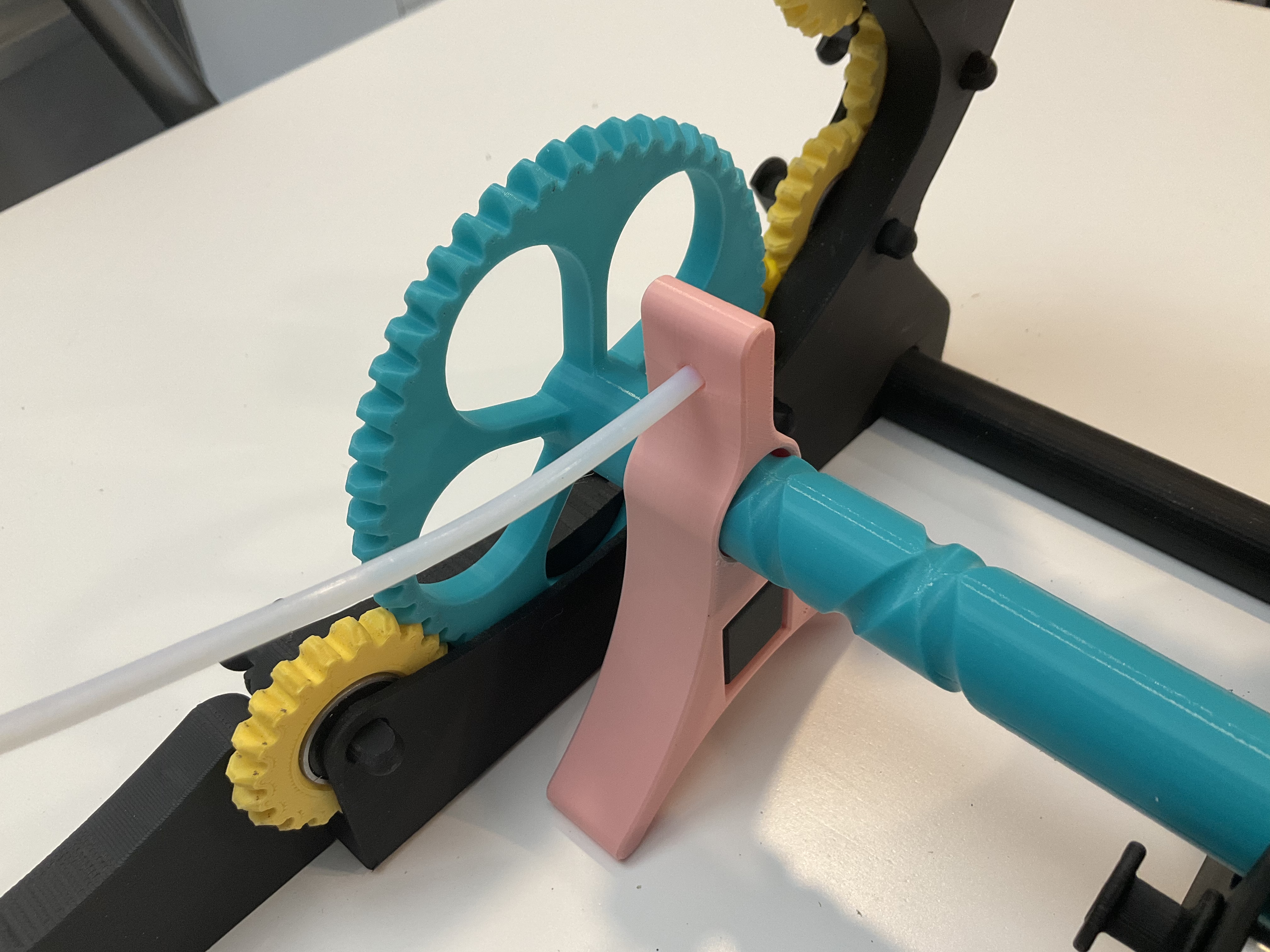

• Một miếng ống PTFE thừa
• Một tuốc nơ vít điện hoặc máy khoan với một mũi cắt từ thanh lục giác ¼ inch (hầu hết các mũi Philips thay đổi nhanh giá rẻ ở Mỹ đều đáp ứng yêu cầu này) Cài đặt in: * Bất kỳ loại nào. Tôi đã sử dụng "0.16mm Optimal" trong BambuSlicer với 5% infill hình khối thích ứng
• Sử dụng 100% infill đồng tâm cho spindle_male_driven
• Hãy thử các tệp STL nếu bạn gặp sự cố với các tệp 3mf. Tôi đã thêm (xN) vào mỗi tên tệp để bạn biết cần in bao nhiêu Vật liệu: * Bất kỳ loại nào. Tôi đã sử dụng Polyterra và iiidmax PLA+

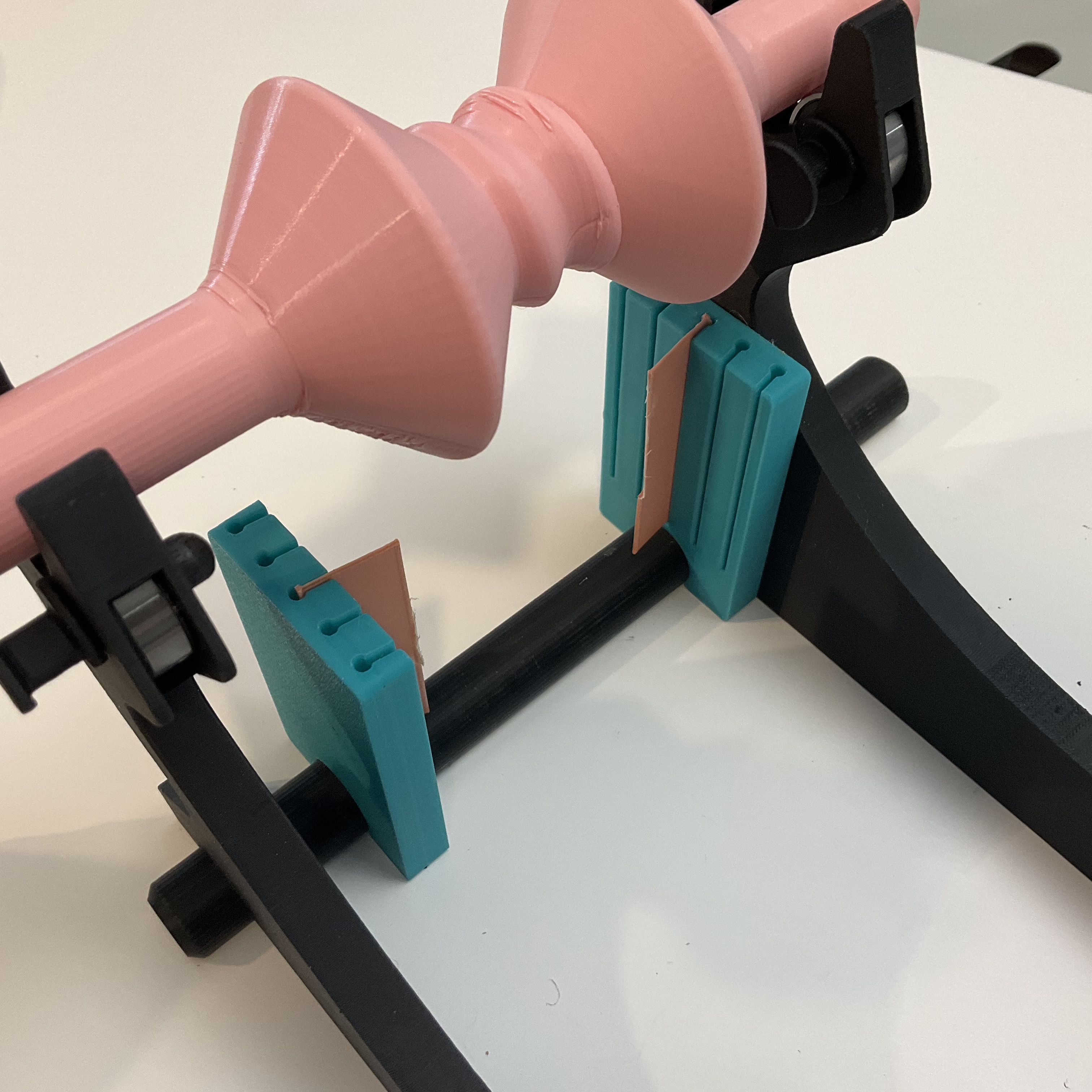

• Sử dụng TPU cho tpu_consumable_wiper_blade. Tôi đã sử dụng Priline 98a. Lưỡi gạt không hoàn toàn cần thiết nhưng chúng giúp giữ các vòng quấn gọn gàng và chặt chẽ. Lắp ráp và sử dụng: * Video trình diễn
• Video lắp ráp
• Mặt có chữ "Pastamatic" cần hướng ra ngoài, cách xa cuộn chỉ

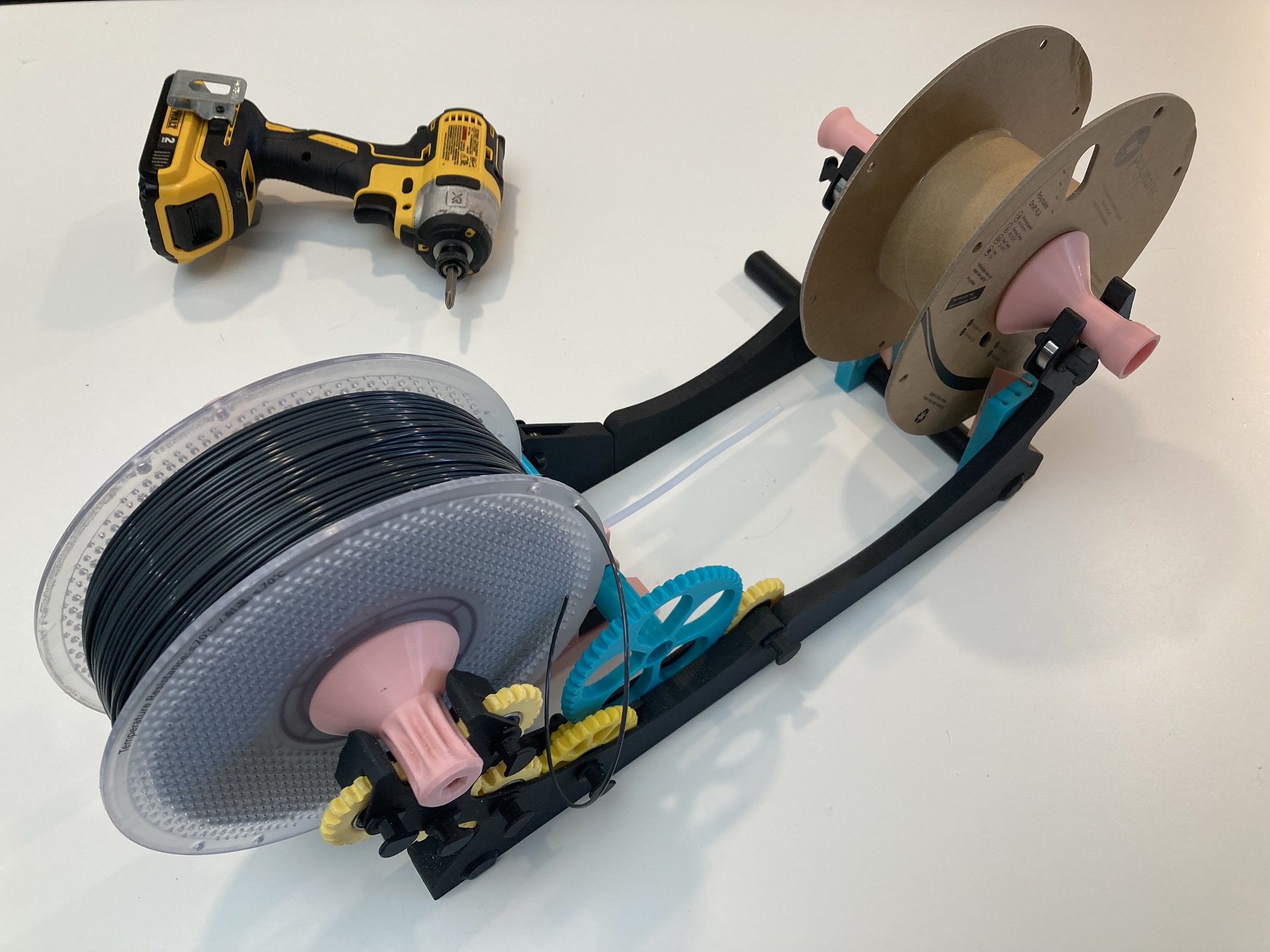

• Sợi dây tóc phải đi vào dưới cuộn chỉ đích, như thế này: O_____O * [Không phải như thế này: O‾”‾”‾”O]
• Máy khoan/vít cần quay theo chiều kim đồng hồ, như thể bạn đang vặn chặt một vật gì đó
• Tăng tốc từ từ cho đến khi máy quấn bắt đầu hoạt động Nhật ký thay đổi 2023-05-28 Phát hành ban đầu
• 2023-05-29 Sửa lỗi xuất nhỏ trong "leadscrew_tooth" Tăng số lượng phiên bản "pin_short" trong 3mf từ 6x lên 8x
• 2023-05-30 Thêm một 3mf được sắp xếp sẵn thứ hai với hai khay để tránh cảnh báo chồng lấn Vô hiệu hóa brims tự động tạo cho 3mf khay đơn * Thêm STL cho những người gặp sự cố với 3mf

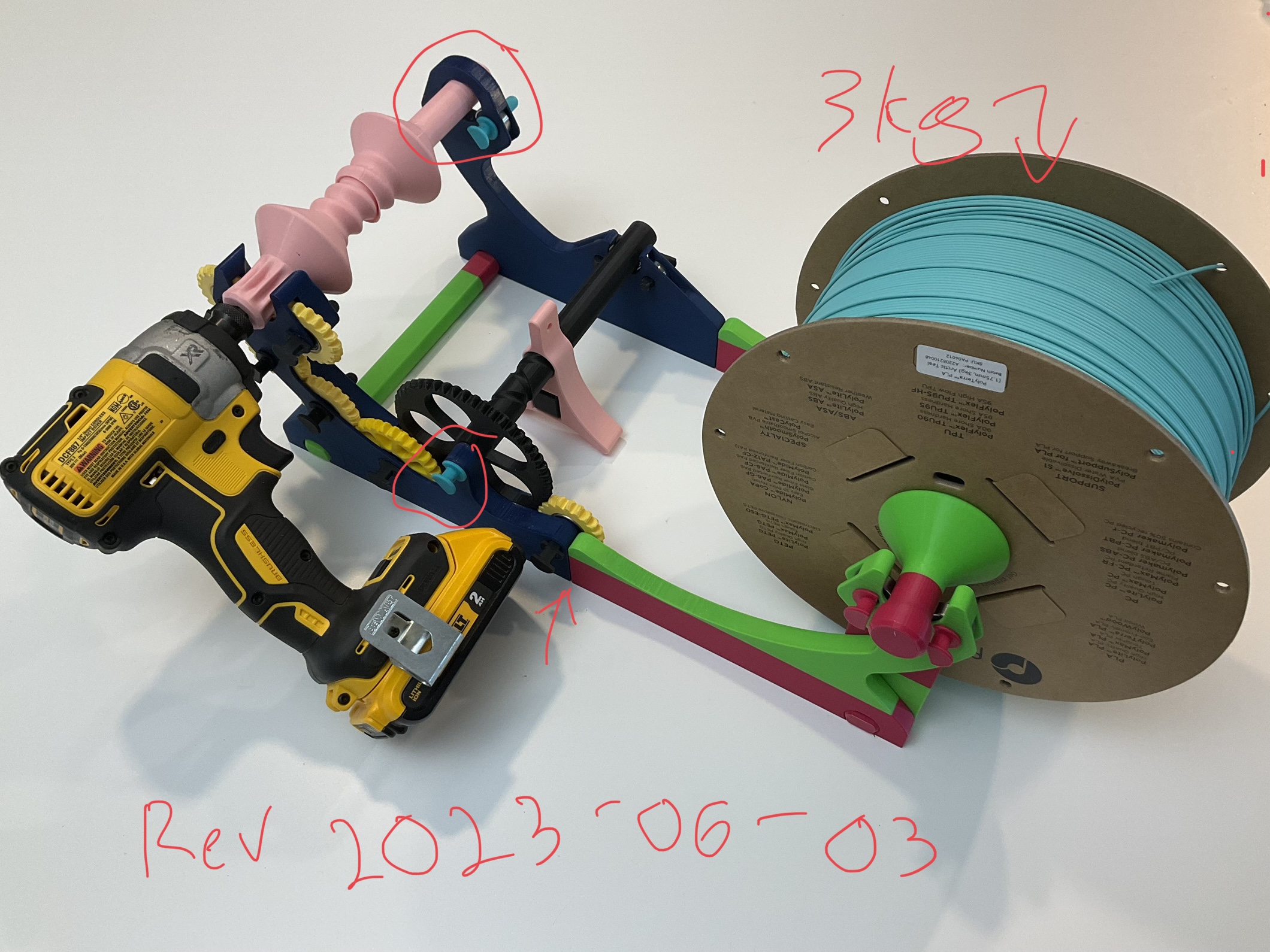

• 2023-06-03 Thêm một vòng vào passive_target_cradle để ngăn đầu xa của cuộn chỉ đích bị nâng lên nếu người dùng để máy khoan lơ lửng Thêm một chốt vào driven_target_cradle để ngăn trục vít bị bung ra * Sửa lỗi khoảng hở nhỏ nơi một khớp nối đuôi én không khớp hoàn toàn
• 2023-06-05 Hoàn nguyên passive_target_cradle về kiểu thả vào cũ Đăng một kẹp giữ trục quay dưới dạng bản sửa đổi
• 2023-09-30 Giảm vát trên các thanh ngang để tránh chúng bị đổ khi độ bám dính của khay kém Thêm một số lỗ vào các thanh ngang để dễ dàng vặn xuống hơn Thêm một số phụ kiện phổ biến vào tệp .3mf tất cả trong một Cách đóng góp: Đăng tải sản phẩm của bạn, điều đó giúp tôi có động lực cải thiện mô hình khi thấy mọi người sử dụng nó!
• Đăng phản hồi, ý tưởng hoặc bản sửa đổi của bạn trong phần bình luận!
• Có một vài cải tiến và phụ kiện đang được phát triển dưới dạng các bản sửa đổi, hãy xem chúng nếu bạn muốn trải nghiệm thử nghiệm alpha/beta Bộ chuyển đổi cho động cơ bánh răng 37mm Giá đỡ cuộn dây nguồn cho cuộn 5 KG Tín dụng: * @MiklosKiszely_486882 cho ý tưởng ban đầu
• @Psycho Shaft cho khái niệm kéo/căng
• thang010146 cho các video YouTube về cơ chế máy móc, đặc biệt là trục vít tự đảo chiều cho bộ quấn cáp phẳng
