Phụ kiện Creality K2 Plus ngăn hư hại đầu nối bowden

Tác giả Robertoooo_2988774

Lượt tải
314
Lượt thích
46
Lượt coi
1.786
Bản remix
1

File 3 890 KB

  • k2_bowden_strain_remover_v1_1767172748.stlSTL · 690,9 KB
  • k2_bowden_strain_remover_v1_1767172749.fcstdFCSTD · 99,5 KB
  • k2_bowden_strain_remover_v1.fcstdFile chưa sẵn sàng

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Dùng cái này để ngăn ngừa hư hại cho đầu nối bowden của máy in Creality K2 Plus nhà bạn, cái đầu nối này có thể bị hỏng nếu ống PTFE bị tuột ra khỏi dây xích cáp và bắt đầu lắc lư, làm bung ra, làm hư hại các răng của đầu nối.

Lưu ý: Nếu đầu nối của bạn đã bị hỏng, bạn cần các giải pháp khác (như hoặc ) hoặc một bộ phận thay thế là 4001020081 K2 Plus Extruder Front Cover. Mẫu này dùng để ngăn ngừa hư hại, hãy dùng nó với máy mới hoặc sau khi bạn đã thay thế bộ phận bị hỏng. Không cần chỉnh sửa gì trên máy in, chỉ là một bộ phận gắn thêm thôi.

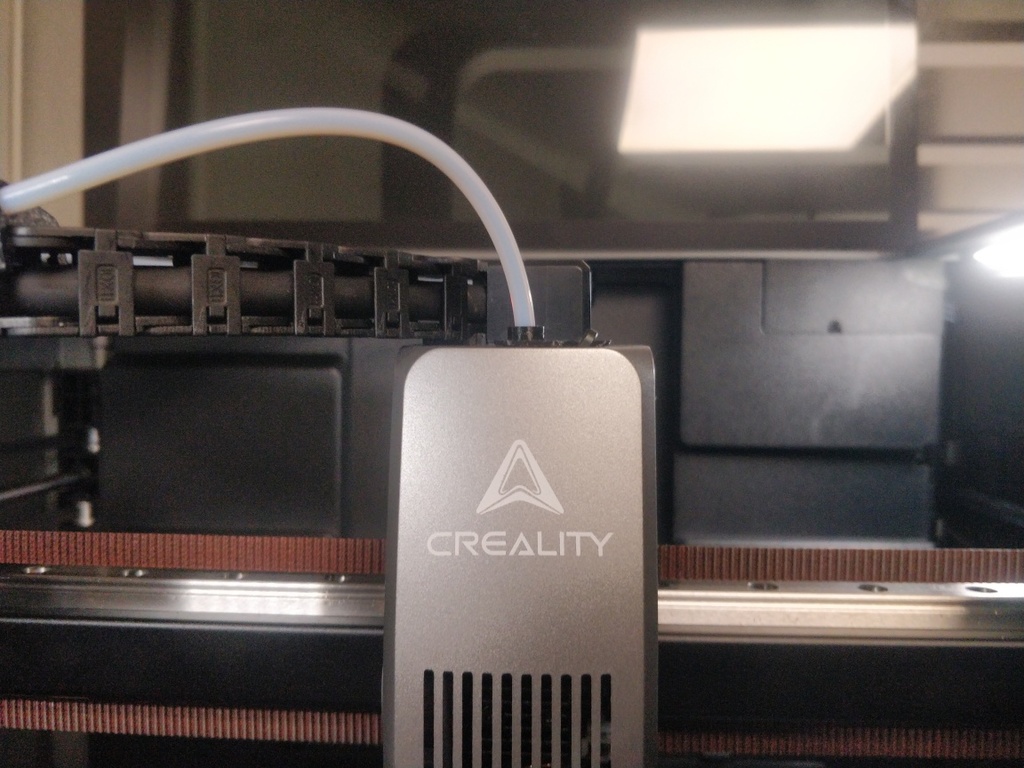

Cách hoạt động là loại bỏ áp lực lên ống tại gốc của đầu nối, bằng cách giữ ống thẳng ngay phía trên nó. Nó được thiết kế để nắp che nguyên bản của đầu máy in vẫn giữ nguyên vị trí, hơn nữa, nó dựa vào chính nắp che để giữ ống ở đúng vị trí. Vấn đề là ống PTFE bắt đầu cong ở chỗ khác chứ không phải ở đầu nối, mà là ở phía trên bộ phận này.

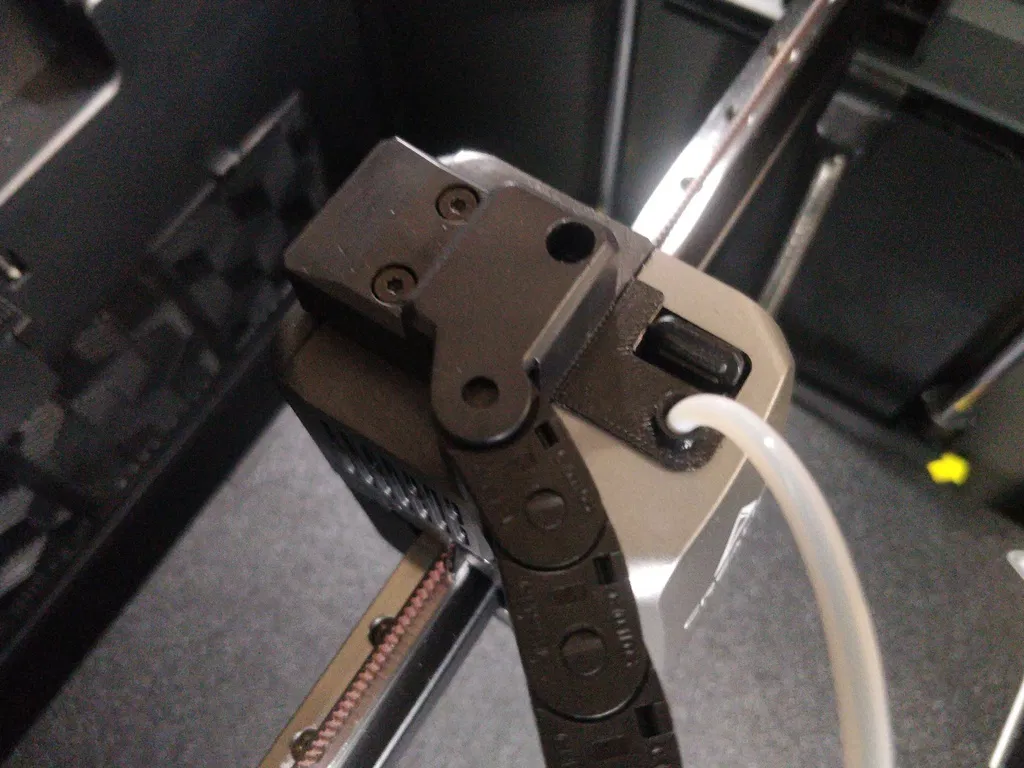

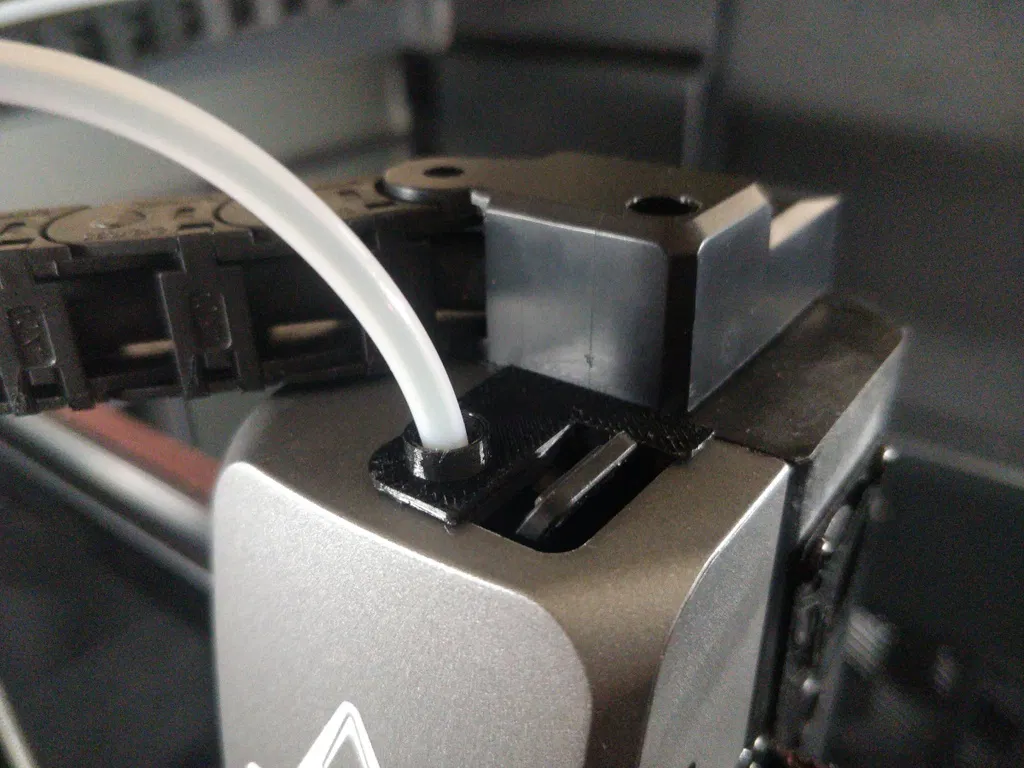

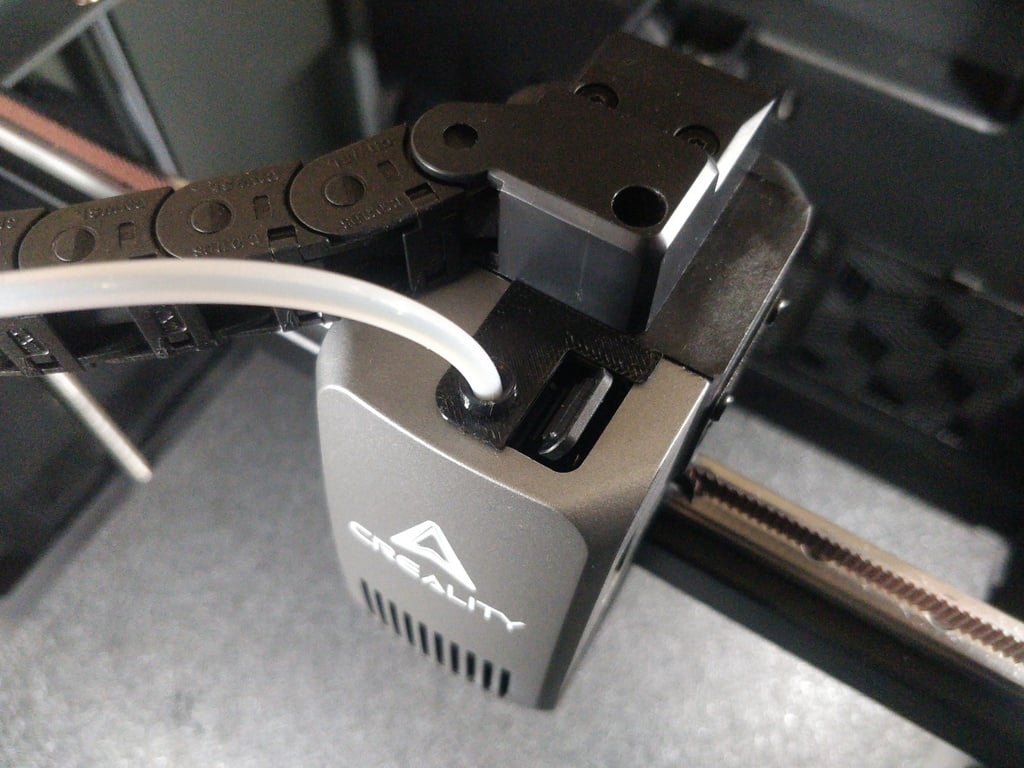

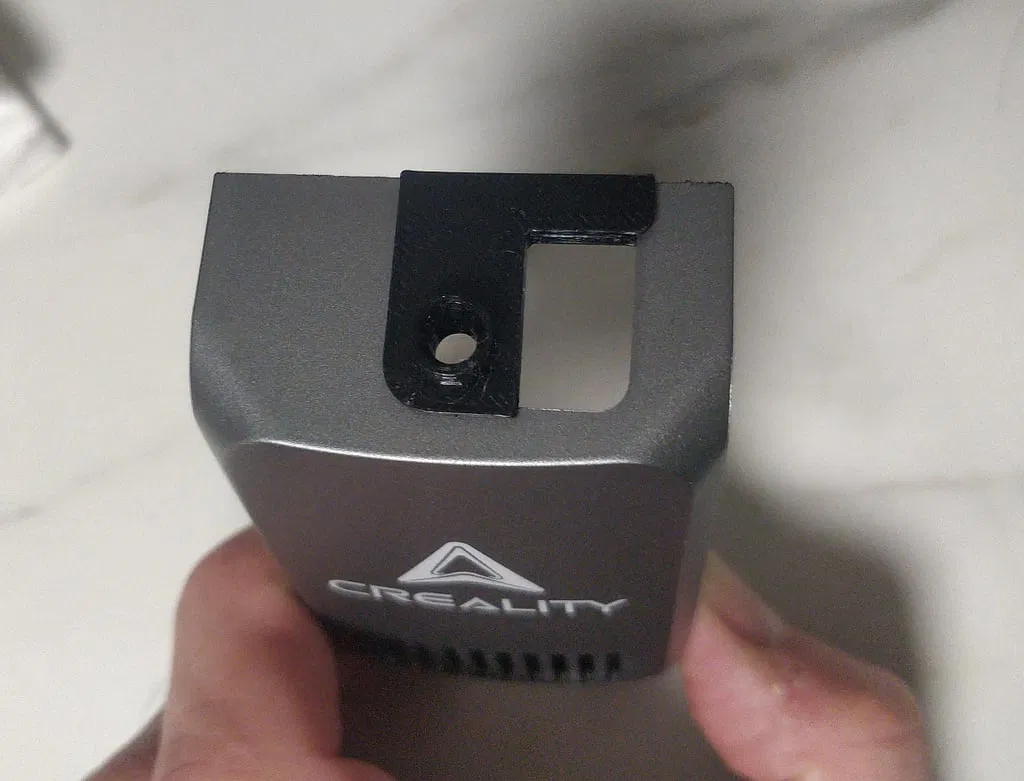

Đừng dán cái này vào nắp che hay bộ cố định dây xích! Nó cần di chuyển tự do lên xuống trên ống khi nắp che đầu máy in được tháo ra, vì nó vẫn ở trên ống. Tất cả những gì bạn cần làm là, khi lắp nắp che vào, hãy đảm bảo nó gắn đúng cách bằng cách trượt vào vị trí với bộ phận này, như trong hình. Tất nhiên, với bộ phận gắn thêm này, bạn cần luôn sử dụng nắp che từ bây giờ, vì nó được nhà sản xuất quy định.

Cũng xem thêm để có các kẹp chắc chắn hơn quản lý ống phía trên dây xích, và để cố định bowden chắc chắn hơn nữa.

Thiết kế bằng FreeCAD.

Coi thêm Ẩn bớt

Thông số in

Định dạng
fcstdstl
Số file mô hình
3
Tổng dung lượng
890 KB
File lớn nhất
690,9 KB
