Phụ kiện Creality K2 Plus chống hư hại kết nối bowden extruder v2

Cái này dùng để ngăn ngừa hư hại cho đầu nối bowden trên máy in Creality K2 Plus của bạn, có thể bị hỏng nếu ống PTFE bị lỏng khỏi dây xích cáp và bắt đầu lắc lư, làm rách chính nó, làm hỏng các răng của đầu nối.

Lưu ý: Nếu bạn đã bị gãy đầu nối extruder, bạn cần các giải pháp khác (như hoặc ) hoặc bộ phận thay thế 4001020081 K2 Plus Extruder Front Cover. Mô hình này dùng để ngăn chặn hư hại, hãy sử dụng nó với một máy mới hoặc sau khi bạn đã thay thế bộ phận bị hỏng. Không cần chỉnh sửa gì trên máy in, nó chỉ là một phụ kiện bổ sung.

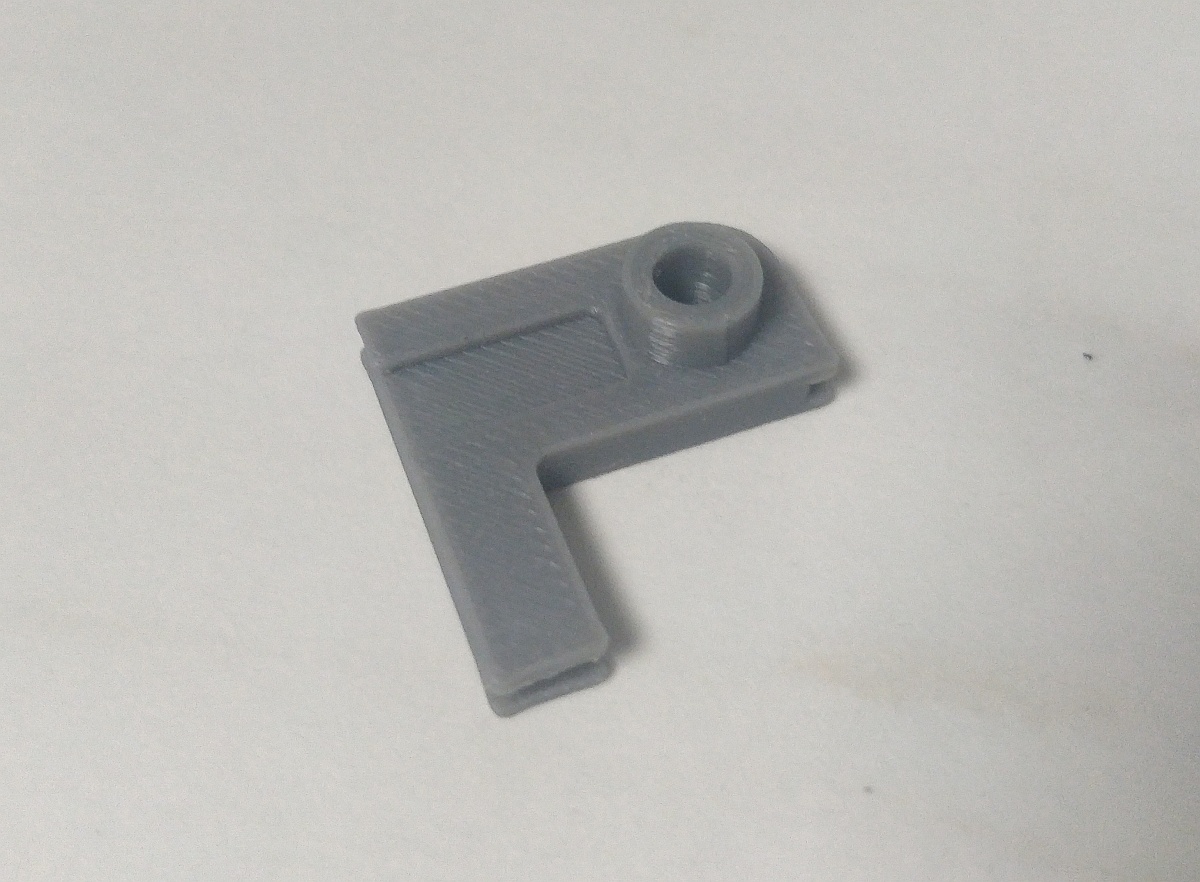

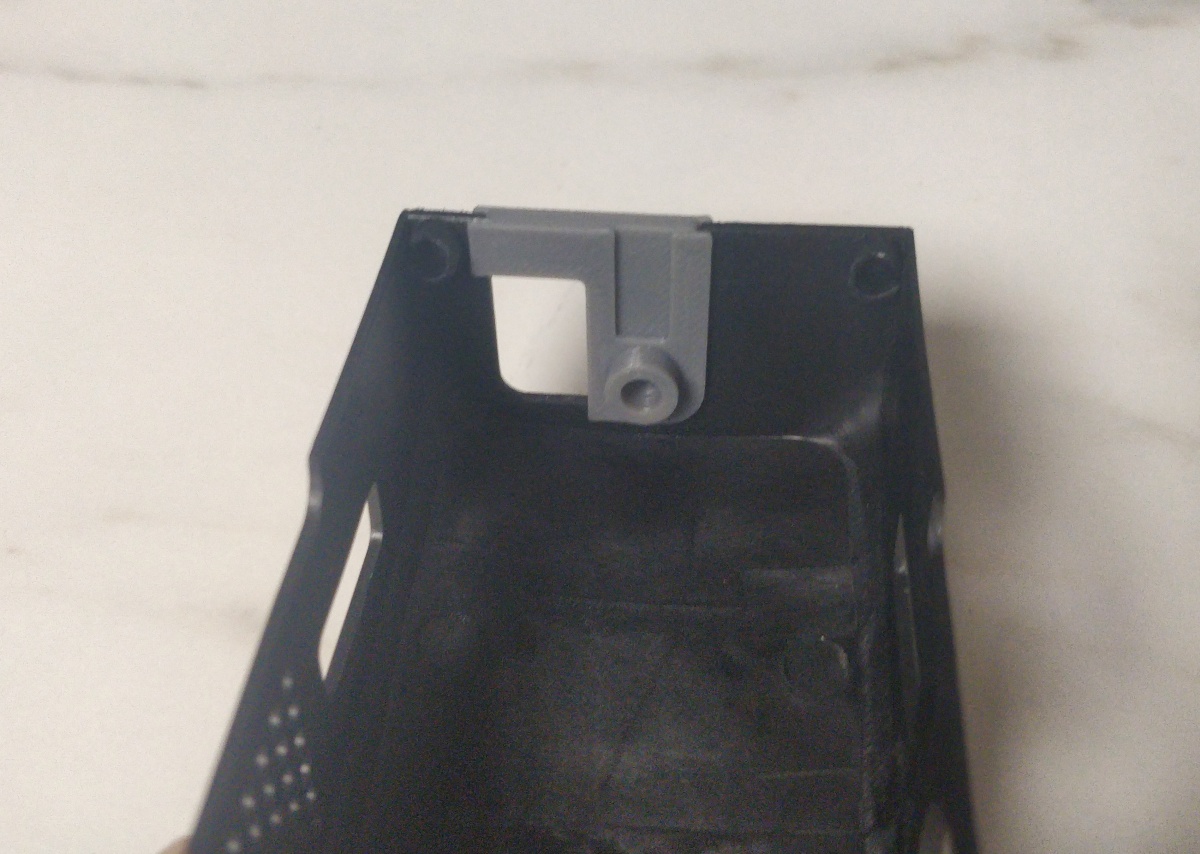

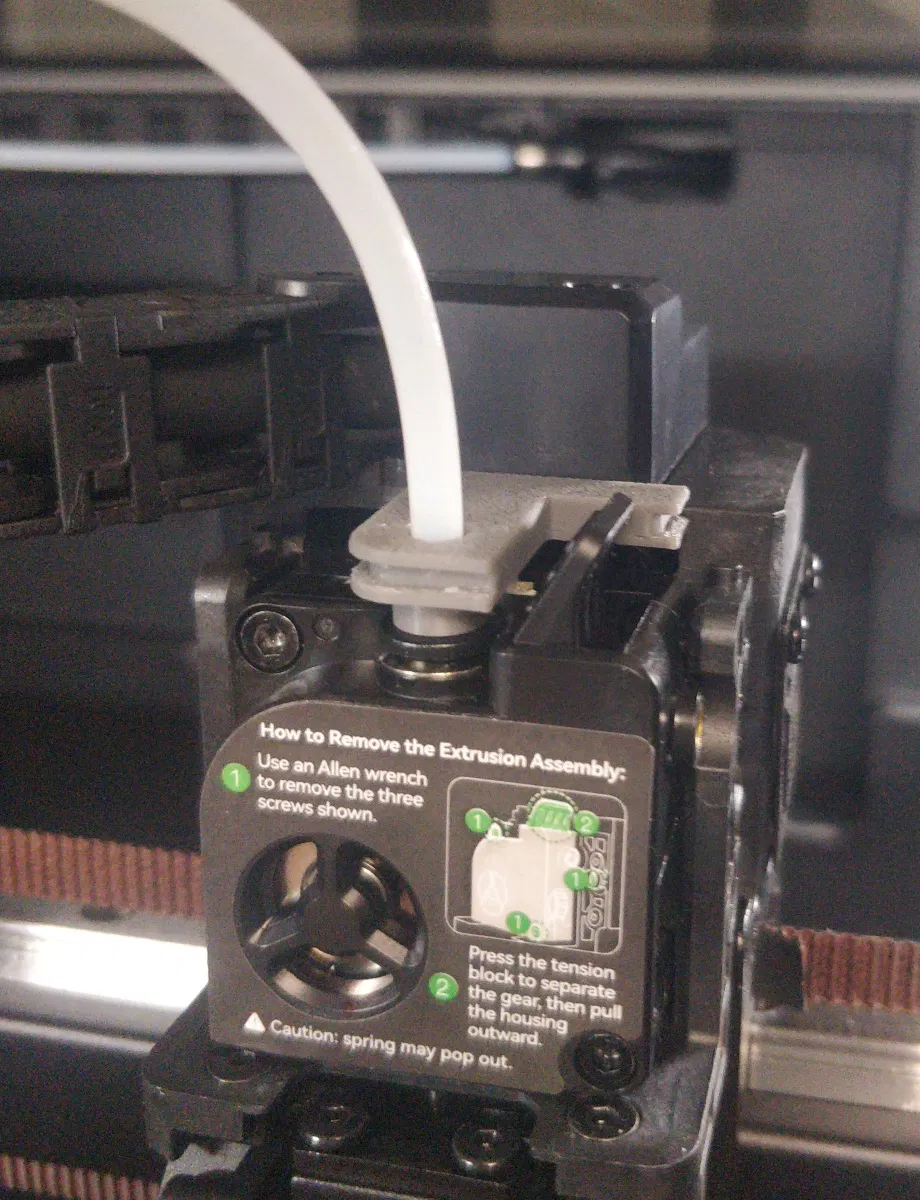

Cách hoạt động là loại bỏ áp lực lên ống tại gốc của đầu nối, giữ cho ống thẳng ngay phía trên nó. Nó được thiết kế sao cho nắp che ban đầu của đầu extruder vẫn giữ nguyên vị trí, hơn nữa, nó dựa vào chính nắp che để giữ ống ở đúng vị trí. Chỉ là ống PTFE bắt đầu uốn cong trong quá trình di chuyển không phải ở đầu nối, mà là phía trên bộ phận này.

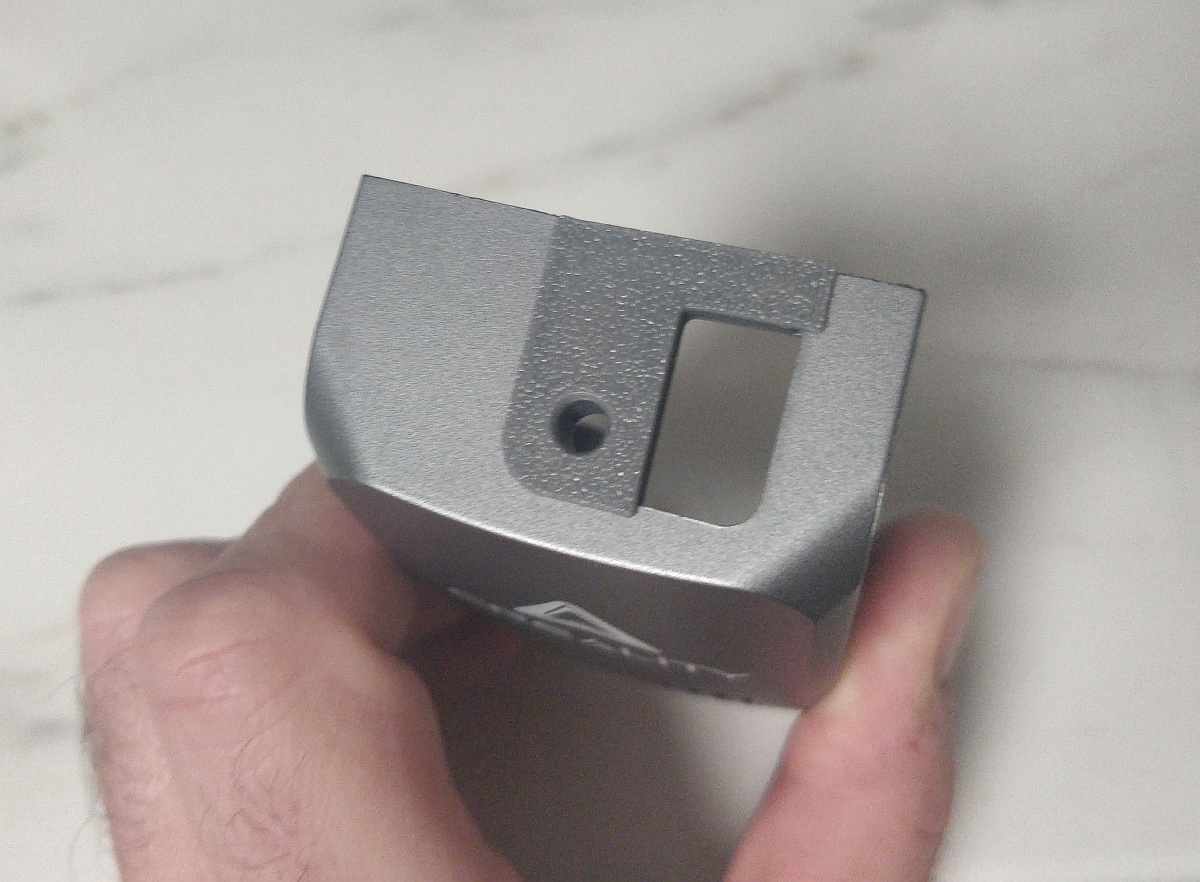

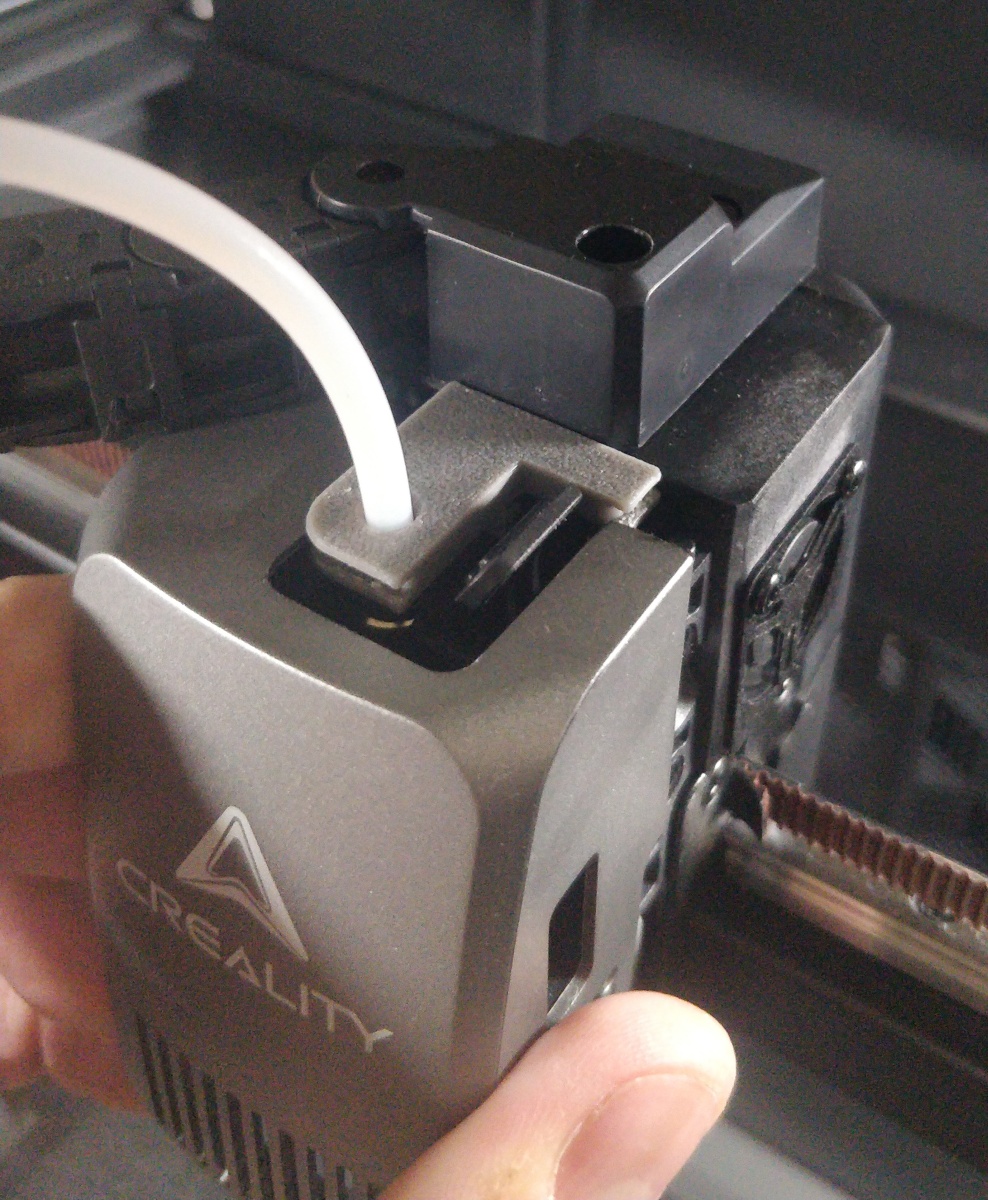

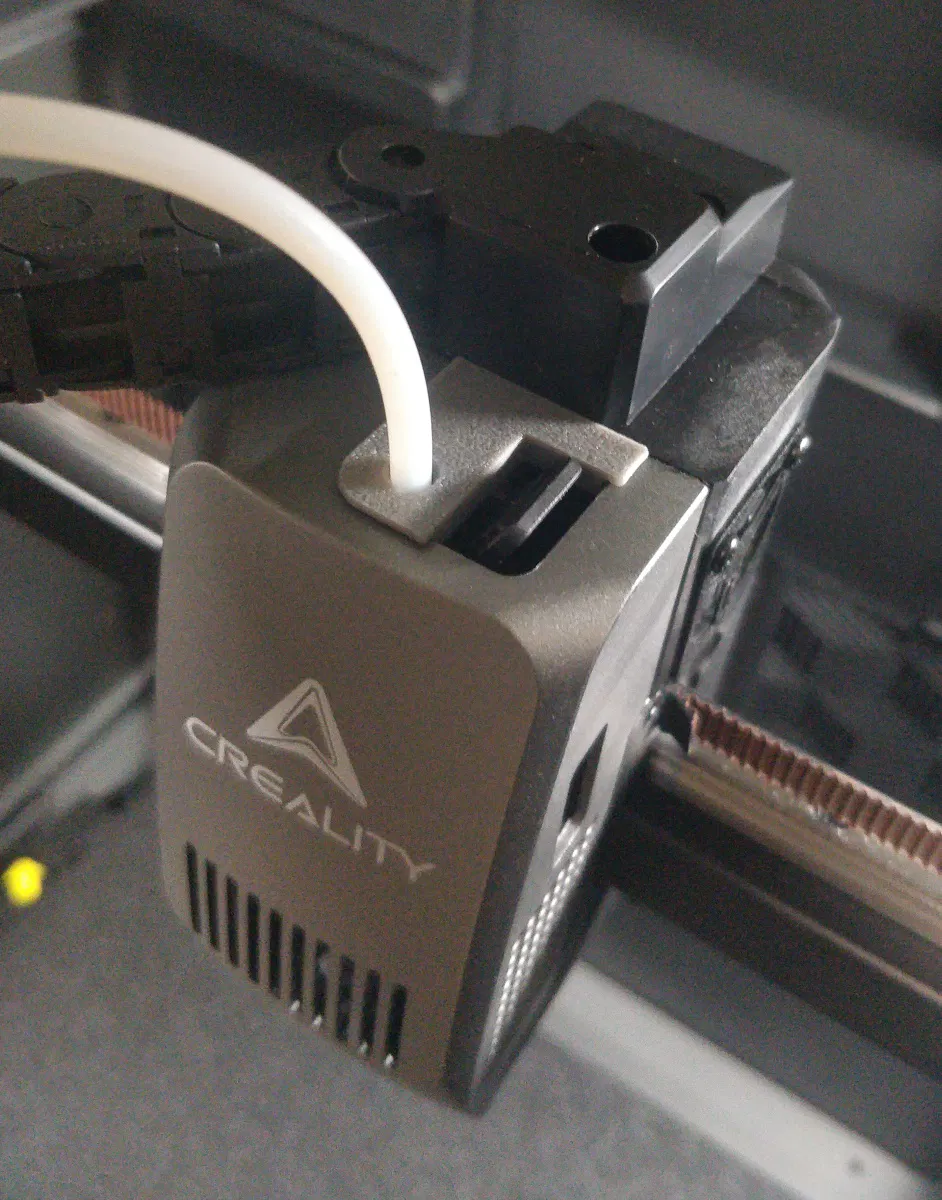

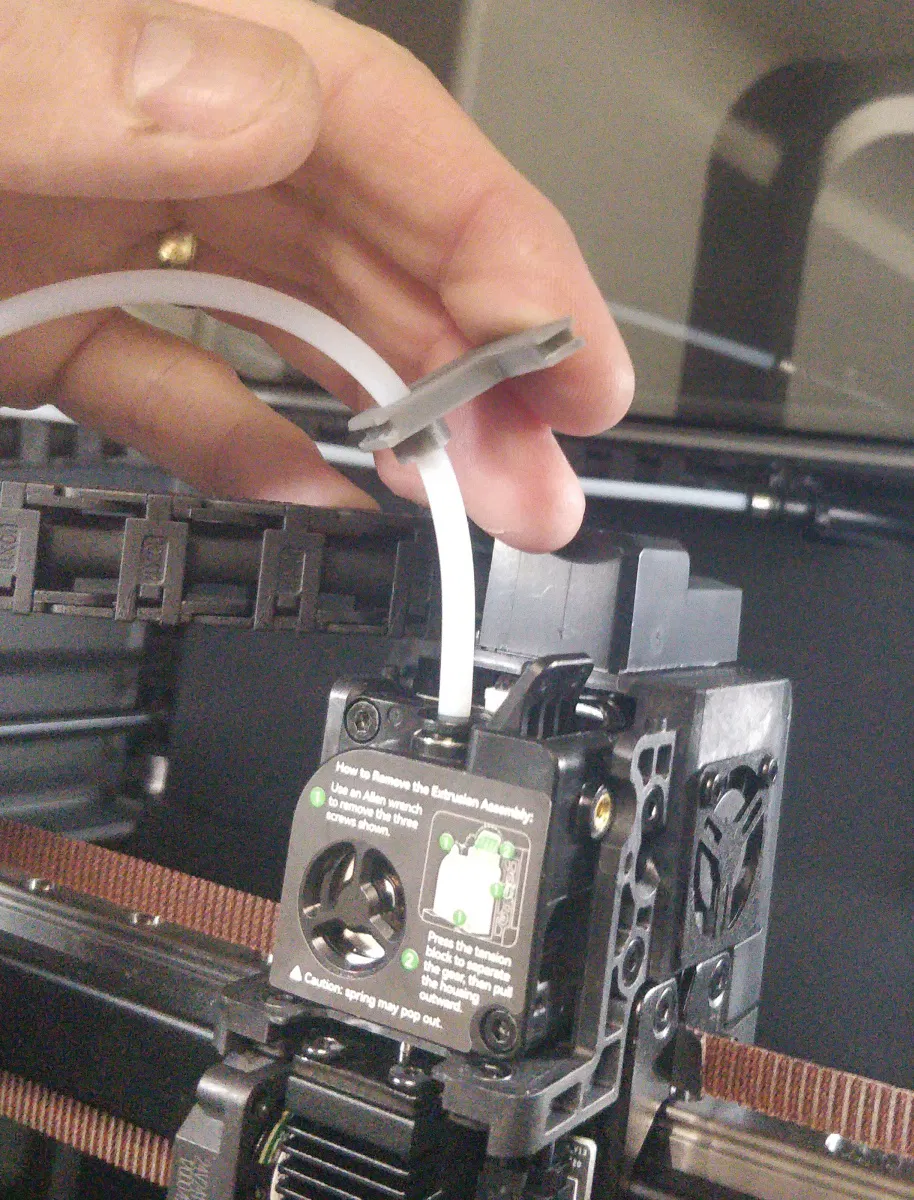

Đừng dán cái này vào nắp che hay bộ cố định dây xích! Nó cần di chuyển tự do lên xuống trên ống khi nắp che extruder được tháo ra, vì nó vẫn ở trên ống. Tất cả những gì bạn phải làm là, khi lắp nắp che vào, hãy đảm bảo nó khớp đúng bằng cách trượt vào vị trí với bộ phận này, như trong hình. Tất nhiên, để có hiệu quả với phụ kiện này, bạn cần luôn sử dụng nắp che từ bây giờ, như ý định ban đầu của nhà sản xuất.

Chọn vật liệu filament phù hợp với nhu cầu của bạn. Vì nó không ở gần các nguồn nhiệt độ cao nên không quá quan trọng, nhưng nếu bạn thường xuyên in các vật liệu công nghệ cao, thì có thể đáng để in cái này bằng một số filament chịu nhiệt độ cao. Tôi đã sử dụng độ lấp đầy 40%.

Cũng xem các để có các kẹp chắc chắn hơn quản lý ống phía trên dây xích, và để cố định bowden chắc chắn hơn nữa.

Remix từ bản của chính tôi… Thiết kế bằng FreeCAD - có kèm theo dự án.
