QUICK-CLIP : Hộp Tổ chức / Chứa Đồ Cứng Cáp

LƯU Ý: Đây là một phần bổ sung cho bộ “QUICK-CLIP : Base Starter Kit” đã có sẵn

Độ khó sau xử lý: Trung bình (Các bộ phận sẵn sàng sử dụng ngay sau khi in, cần lắp ráp đơn giản)

Dụng cụ/Vật dụng cần thiết: Kềm cắt (để cắt bản lề cho vừa); Keo siêu dính (tùy chọn)

Giới thiệu:

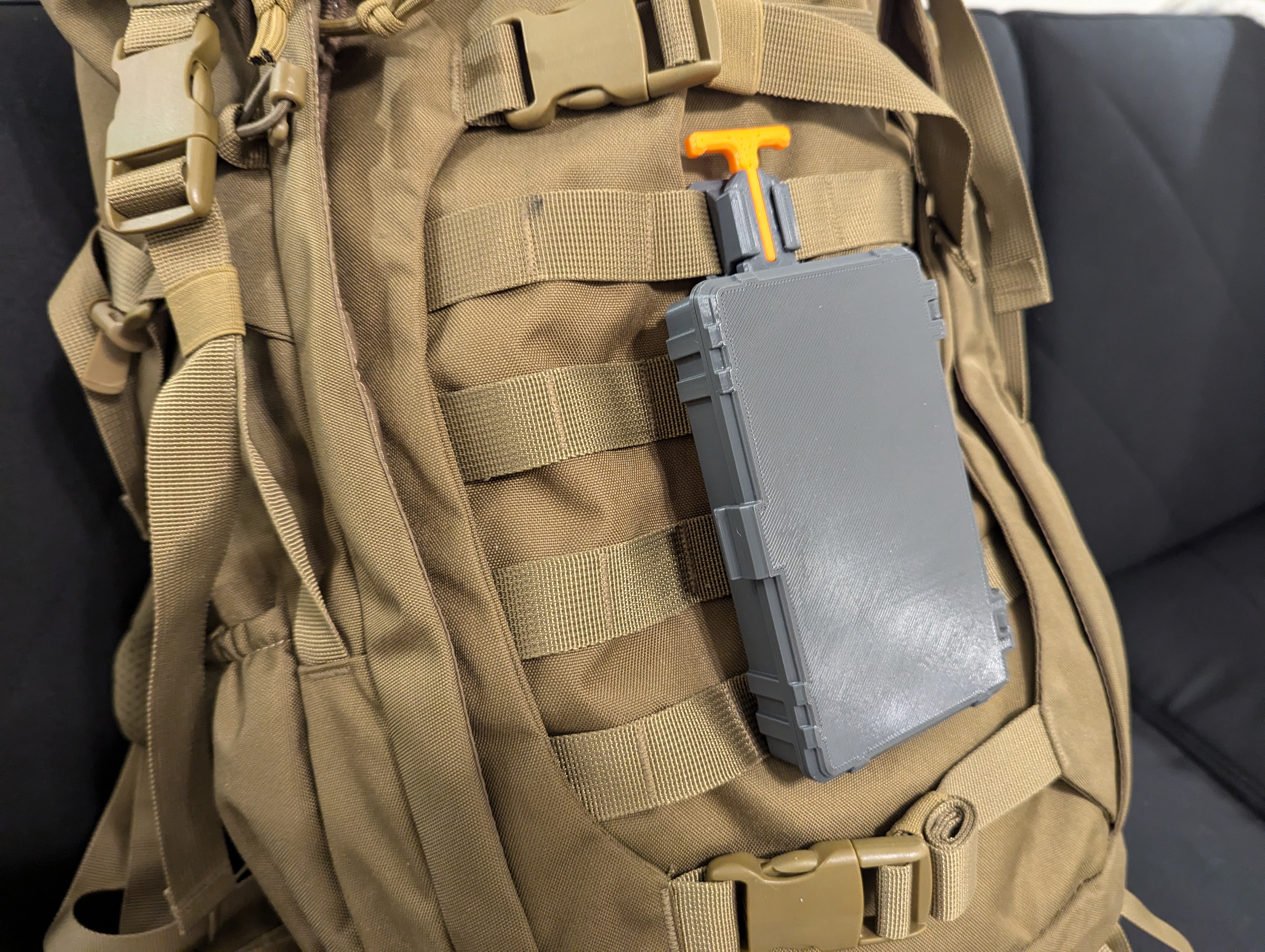

QUICK-CLIP là một hệ thống gắn kết đa năng mà tôi thiết kế cho ba lô và dây đeo MOLLE. Đây là một hộp đựng/tổ chức cứng cáp với nhiều bộ phận chèn khác nhau đi kèm với các bố cục khác nhau để phù hợp nhất với nhu cầu của bạn. Nó được thiết kế để tích hợp với bộ khởi động cơ bản (tìm thấy trong hồ sơ của tôi). Nó được gắn và tháo ra khỏi hệ thống gắn kết theo cách tương tự như các mô-đun khác. Ngoài ra còn có một đế đi kèm trong các tệp mà không có kẹp gắn vào, vì vậy nó cũng có thể được sử dụng cho các mục đích khác!

Phiên bản được cung cấp có kích thước tổng thể bên trong là 70 mm x 130 mm x 18 mm, với các bộ phận chèn được lắp đặt. (LƯU Ý: Tôi sẽ sớm tải lên mô hình tham số của hộp cứng cáp lên trang của mình, vì vậy hãy chú ý theo dõi nó trong tương lai!) :D

Tôi đã in nó với lớp dày 0.16mm bằng PLA với không cần hỗ trợ hoặc brim.

Hướng dẫn lắp ráp:

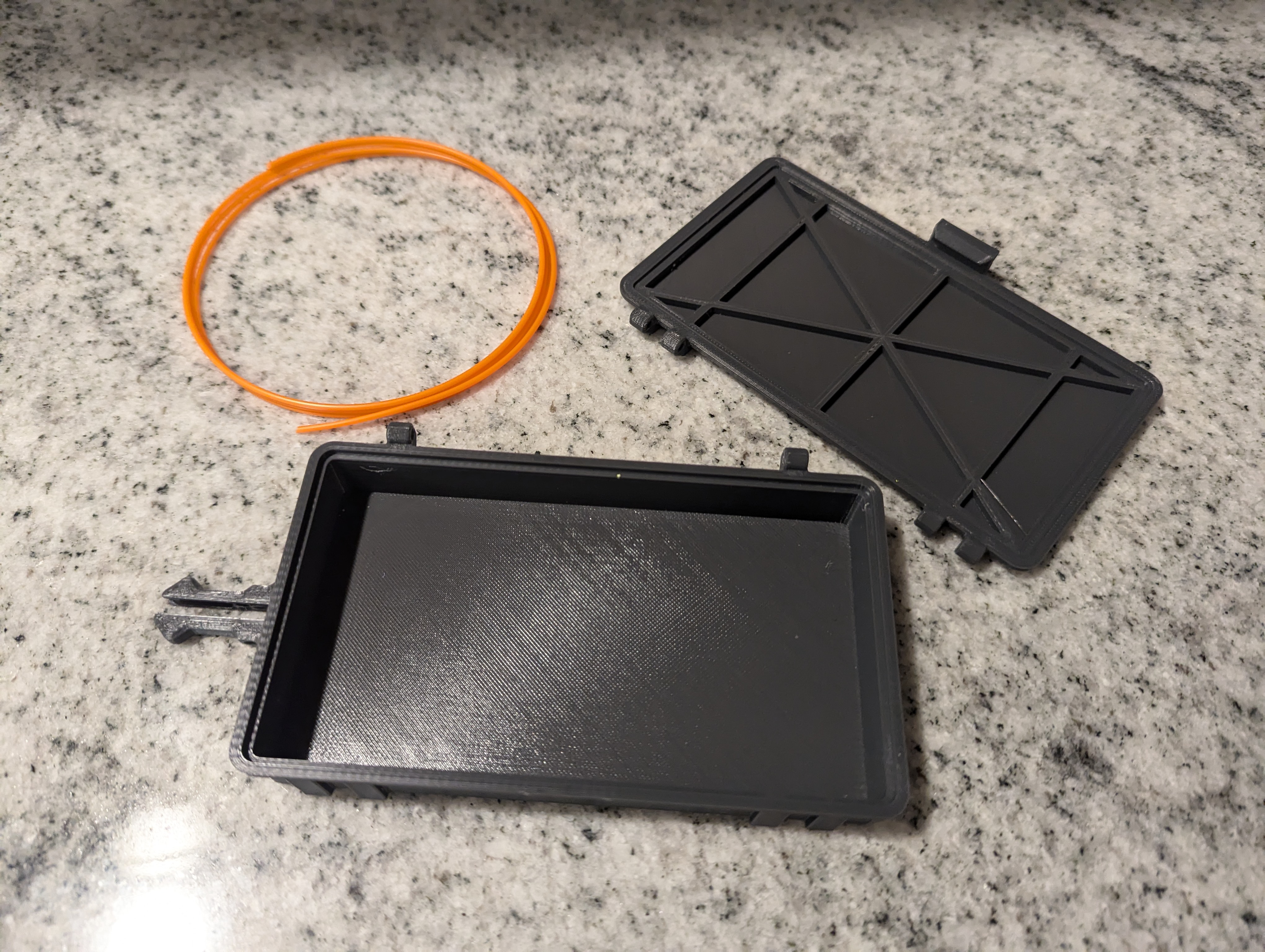

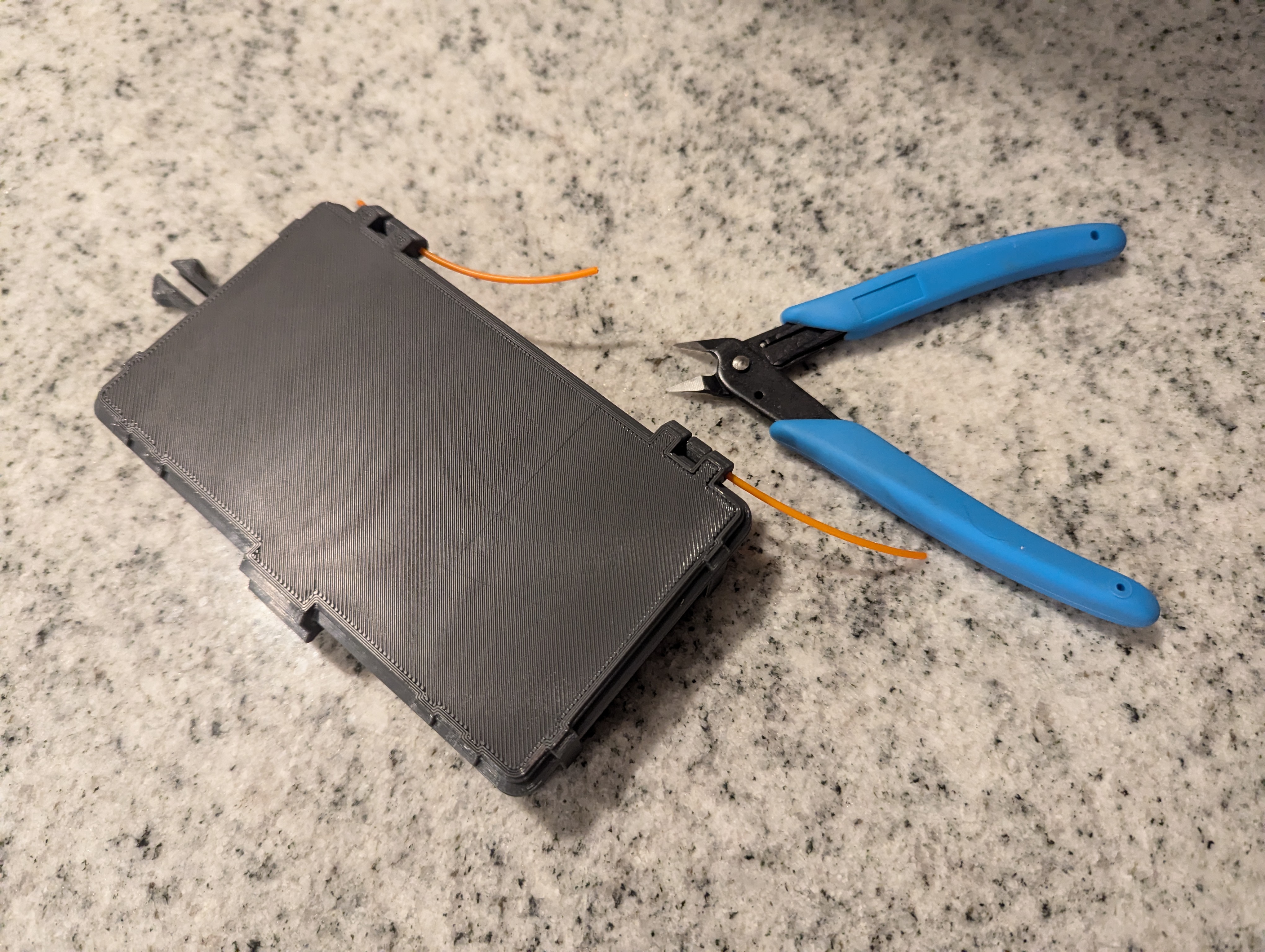

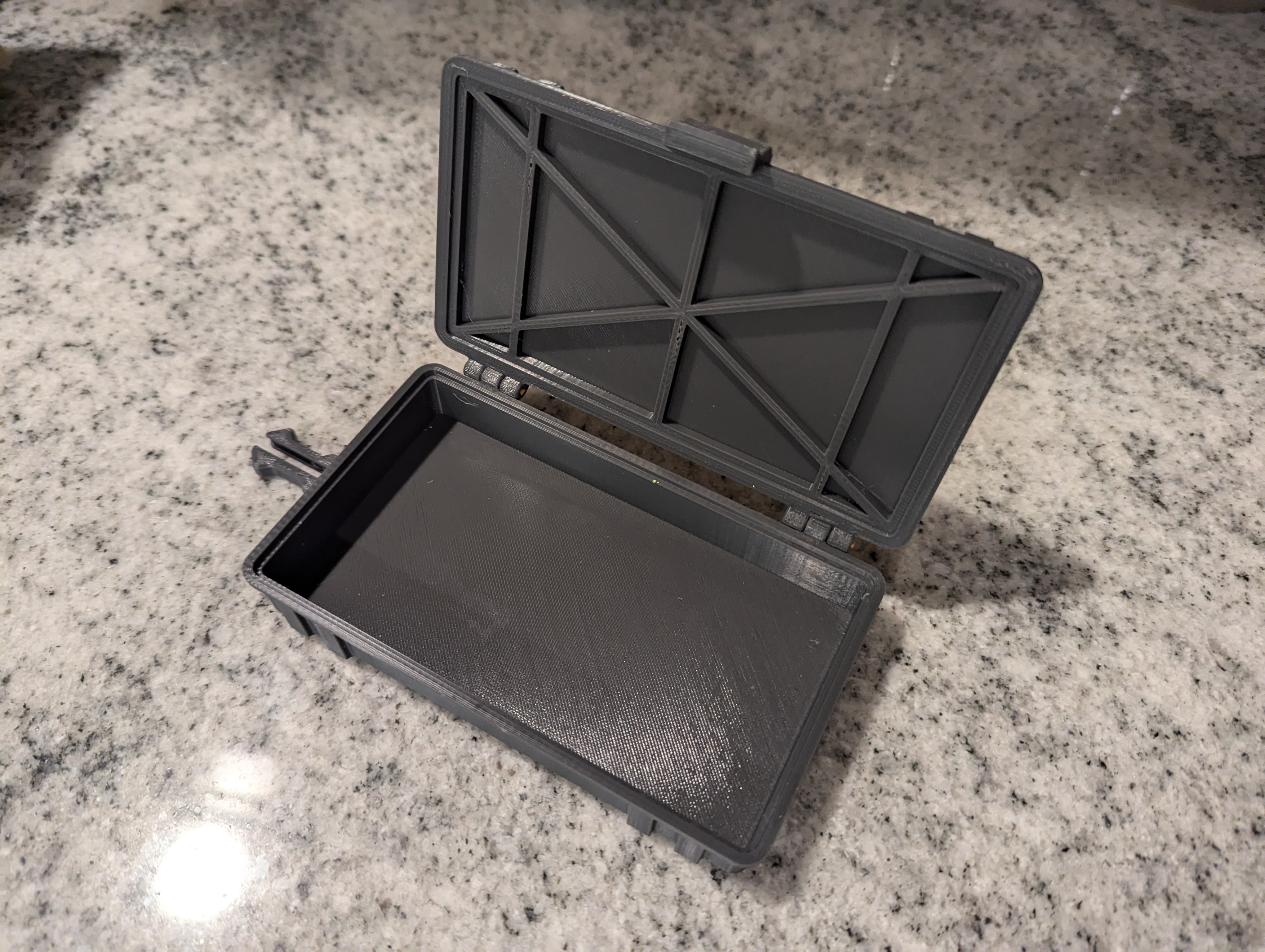

Hai bộ phận cần thiết là vỏ trên và vỏ dưới. Hai bộ phận vỏ ngoài được gắn với nhau bằng hai đoạn dây tóc 1.75mm tiêu chuẩn làm bản lề, có thể cắt theo độ dài bằng kềm cắt.

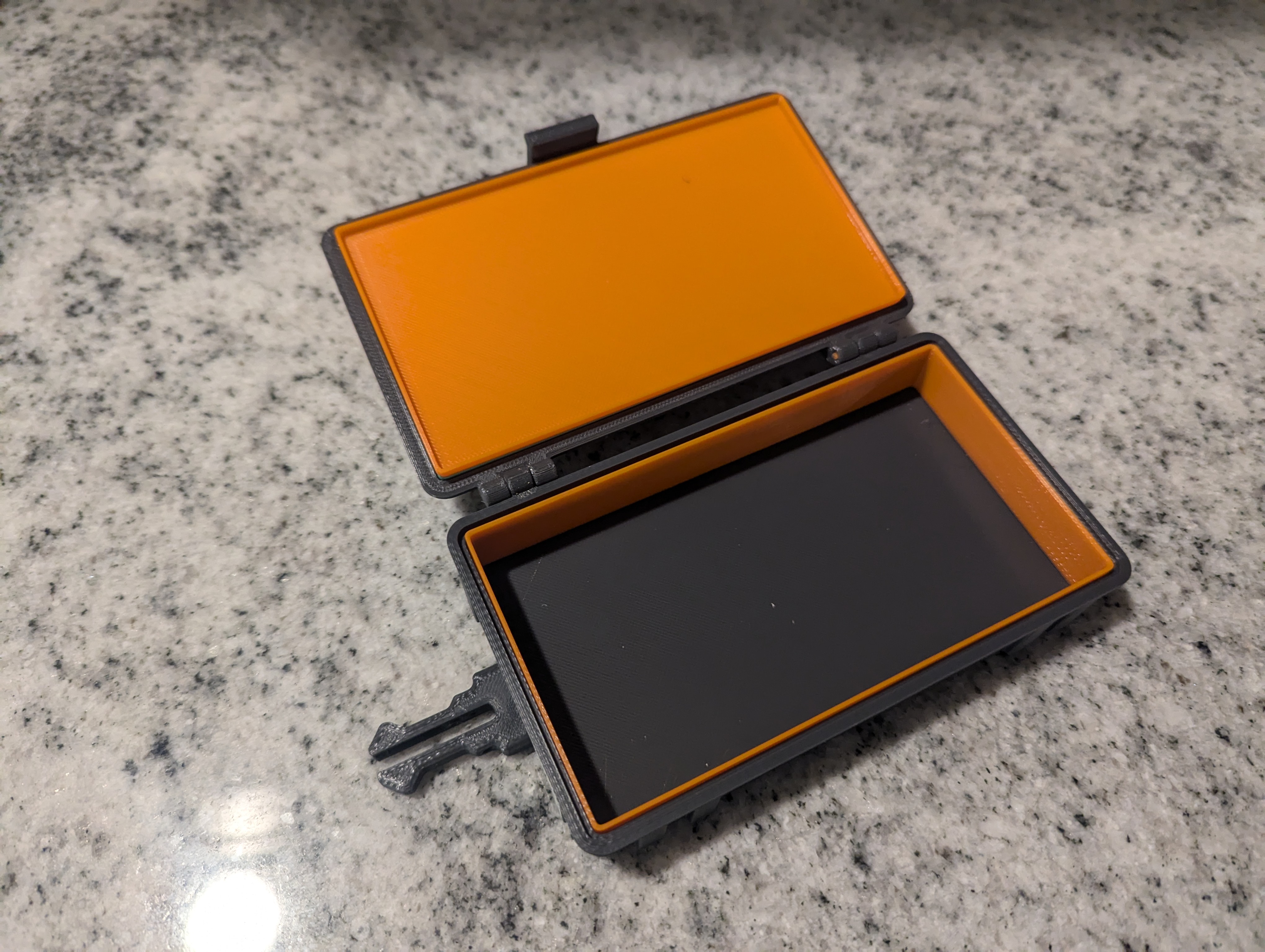

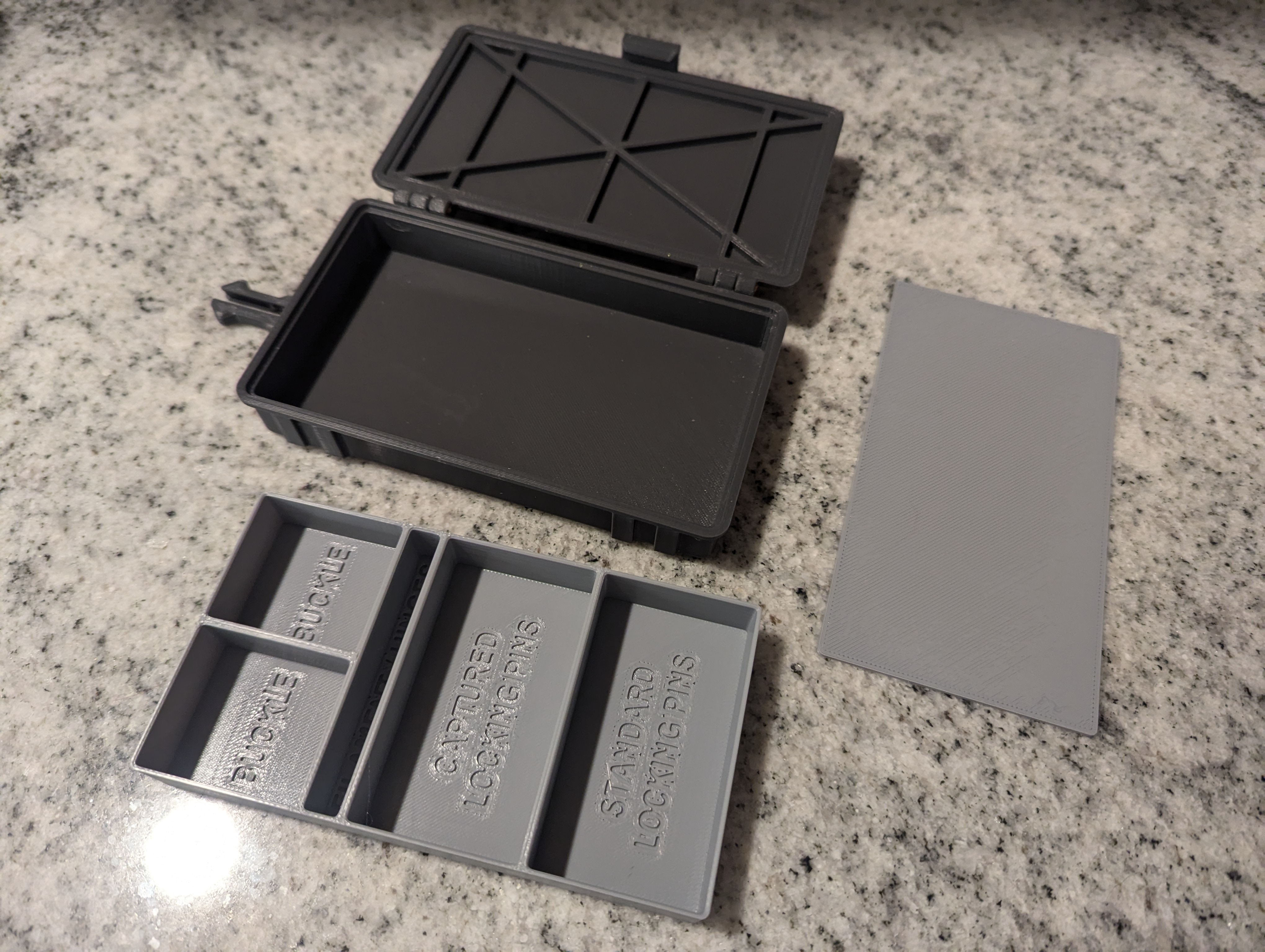

Tiếp theo, bạn có thể in bất kỳ bộ phận chèn đế nào có sẵn, hoặc bạn có thể sử dụng bộ phận chèn trống được cung cấp làm mẫu để tùy chỉnh của riêng bạn! Các bộ phận chèn đế, như tên gọi, được lắp vào vỏ đế để chia đế thành các ngăn tổ chức nhỏ hơn. Các bộ phận chèn đế cũng có thể được sử dụng để thêm một chút màu sắc cho bản in của bạn để phù hợp với phong cách/chủ đề thiết kế yêu thích của bạn. Nó được thiết kế để vừa khít, nhưng nếu bạn muốn cố định chắc chắn vào vị trí, bạn có thể thêm một hoặc hai giọt keo siêu dính bên dưới.

Sau đó, bộ phận chèn nắp được lắp theo cách tương tự vào vỏ nắp. Bộ phận này không bắt buộc, nhưng cung cấp một bề mặt bên trong nhẵn cho nắp, ngăn các vật nhỏ bị nhảy giữa các ngăn nhỏ khi hộp được đóng lại. Bộ phận chèn nhỏ này phải được dán cố định bằng vài giọt keo siêu dính.

Để đóng hộp đã lắp ráp, chỉ cần ấn hai vỏ lại với nhau, cho đến khi nó đóng lại kêu tách. Để mở, kéo nhẹ vào lẫy giữ ở phía đối diện với bản lề trong khi kéo lên. Lẫy được thiết kế để vừa khít, đảm bảo đồ đạc của bạn không bị rơi ra ngoài ý muốn. Nếu bạn muốn lỏng hơn, bạn có thể chà nhám hoặc giũa điểm bên trong của lẫy, nơi nó tiếp xúc với vỏ đế.

Tùy thuộc vào cài đặt máy in của bạn, việc sử dụng dây tóc làm bản lề có thể hơi chặt. Trong trường hợp đó, bạn có thể sử dụng một mũi khoan nhỏ để nong nhẹ lỗ bản lề để loại bỏ bất kỳ nhựa nào đã làm tắc nó. Tôi chưa gặp vấn đề này, nhưng nó có một giải pháp dễ dàng. Chúng hoạt động theo cách tương tự như các chốt khóa được giữ với bộ khởi động cơ bản.

Công dụng:

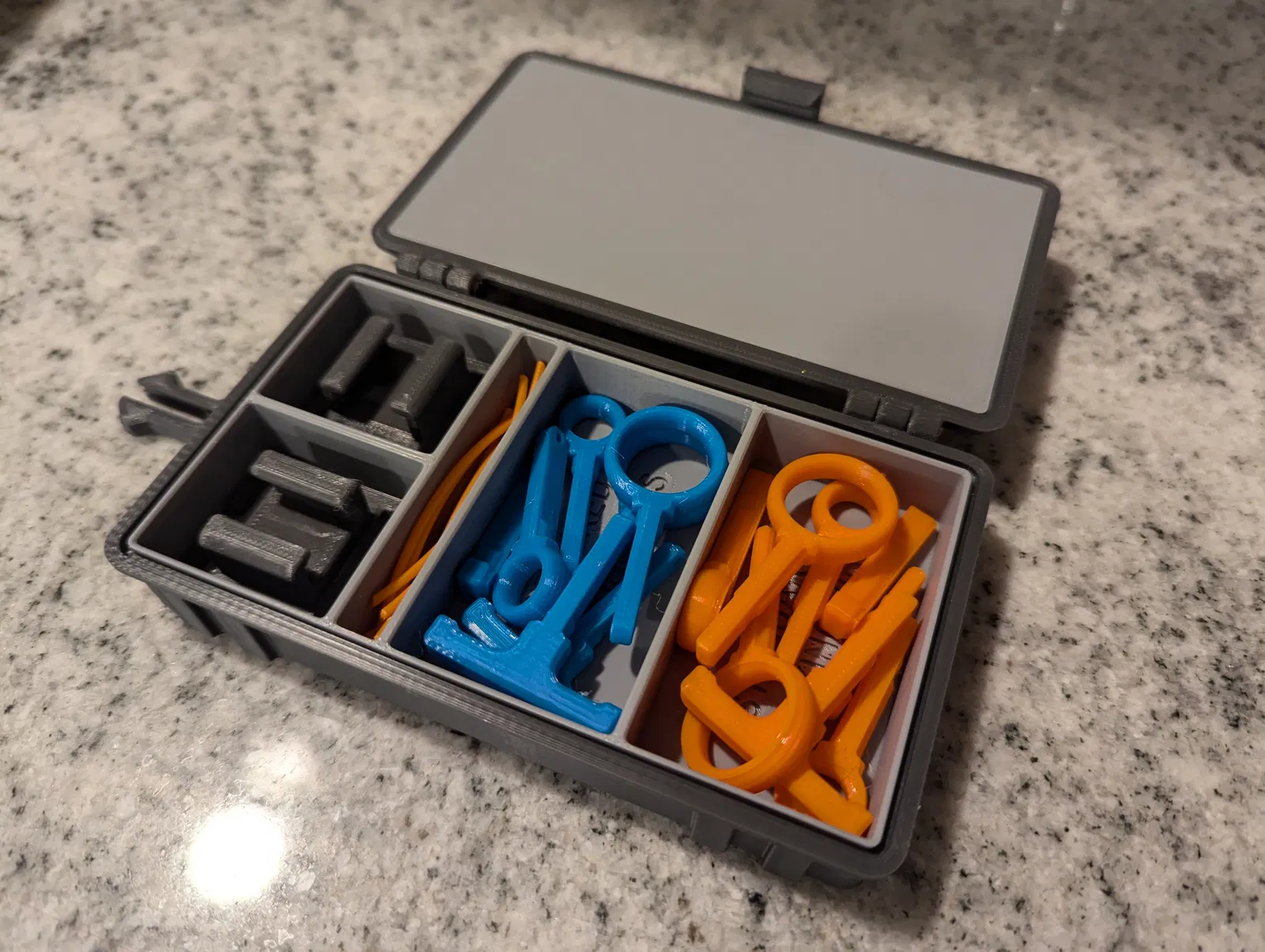

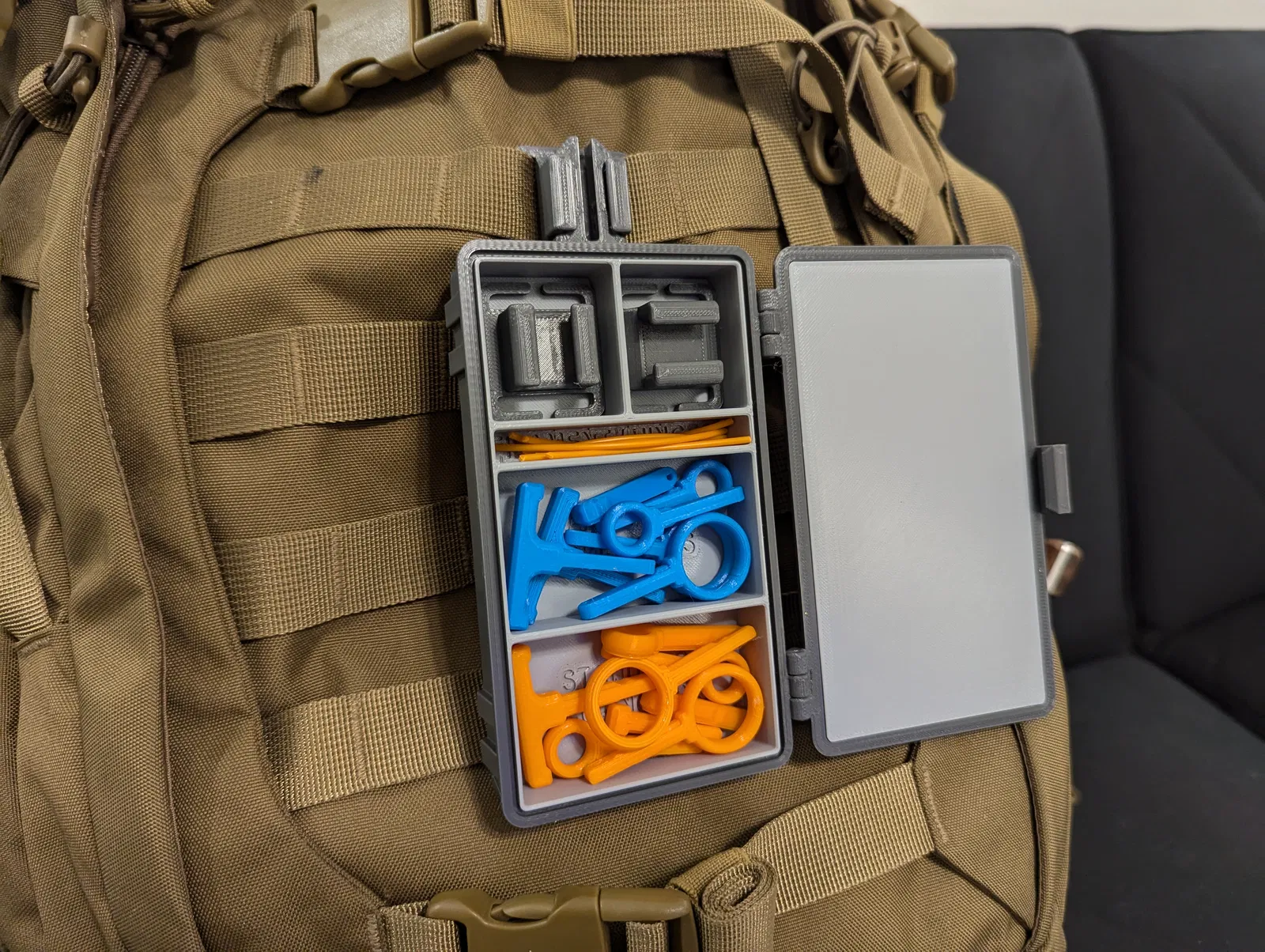

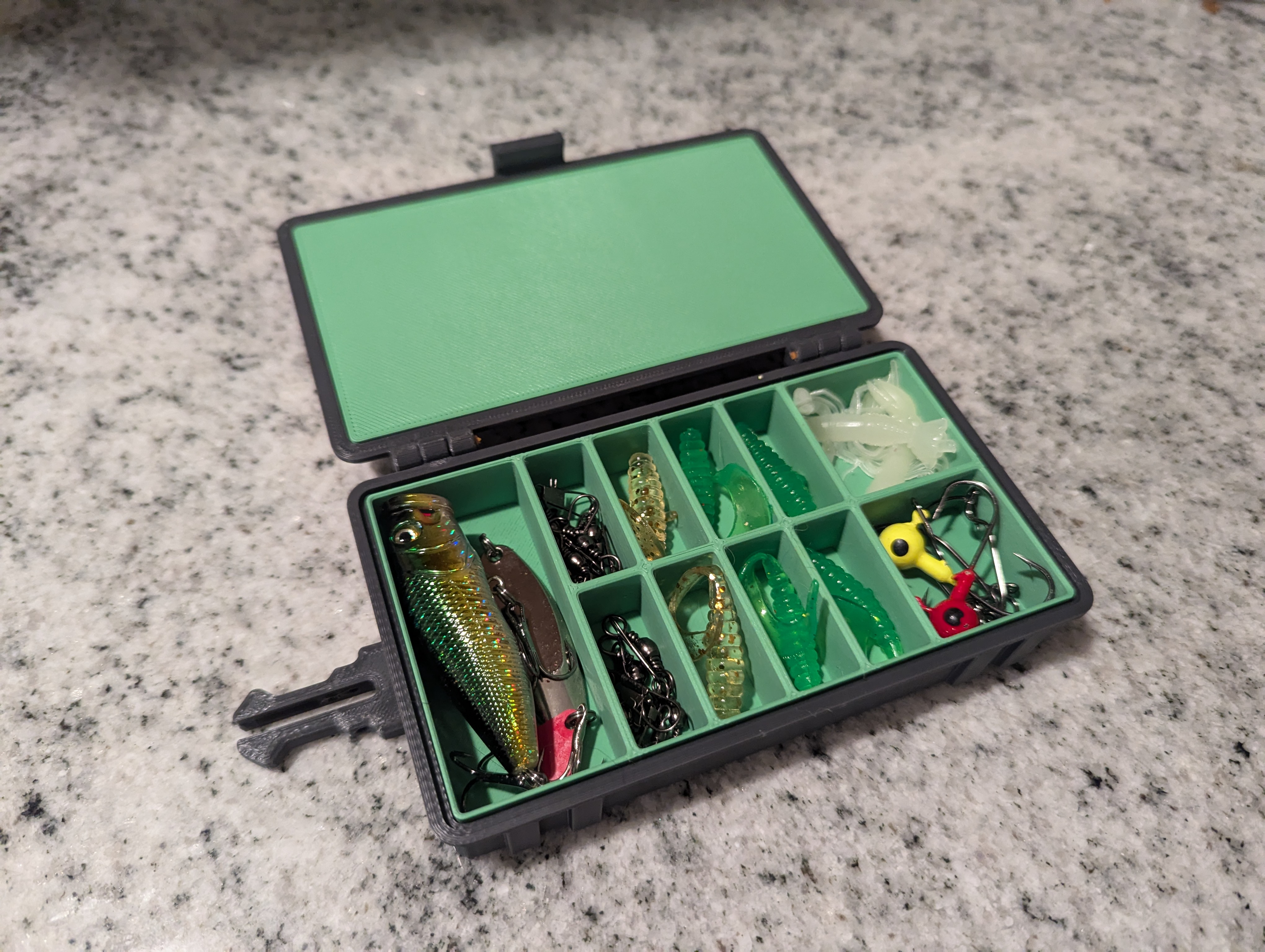

Hộp cứng cáp này có thể được sử dụng cho nhiều mục đích. Một số hình ảnh hiển thị các ví dụ, chẳng hạn như bộ sửa chữa/lưu trữ cho hệ thống QUICK-CLIP, cũng như một hộp đựng dụng cụ câu cá nhỏ. Các công dụng bổ sung có thể bao gồm việc giữ các mũi tua vít nhỏ hoặc bộ sơ cứu cơ bản (và nhiều hơn nữa!)

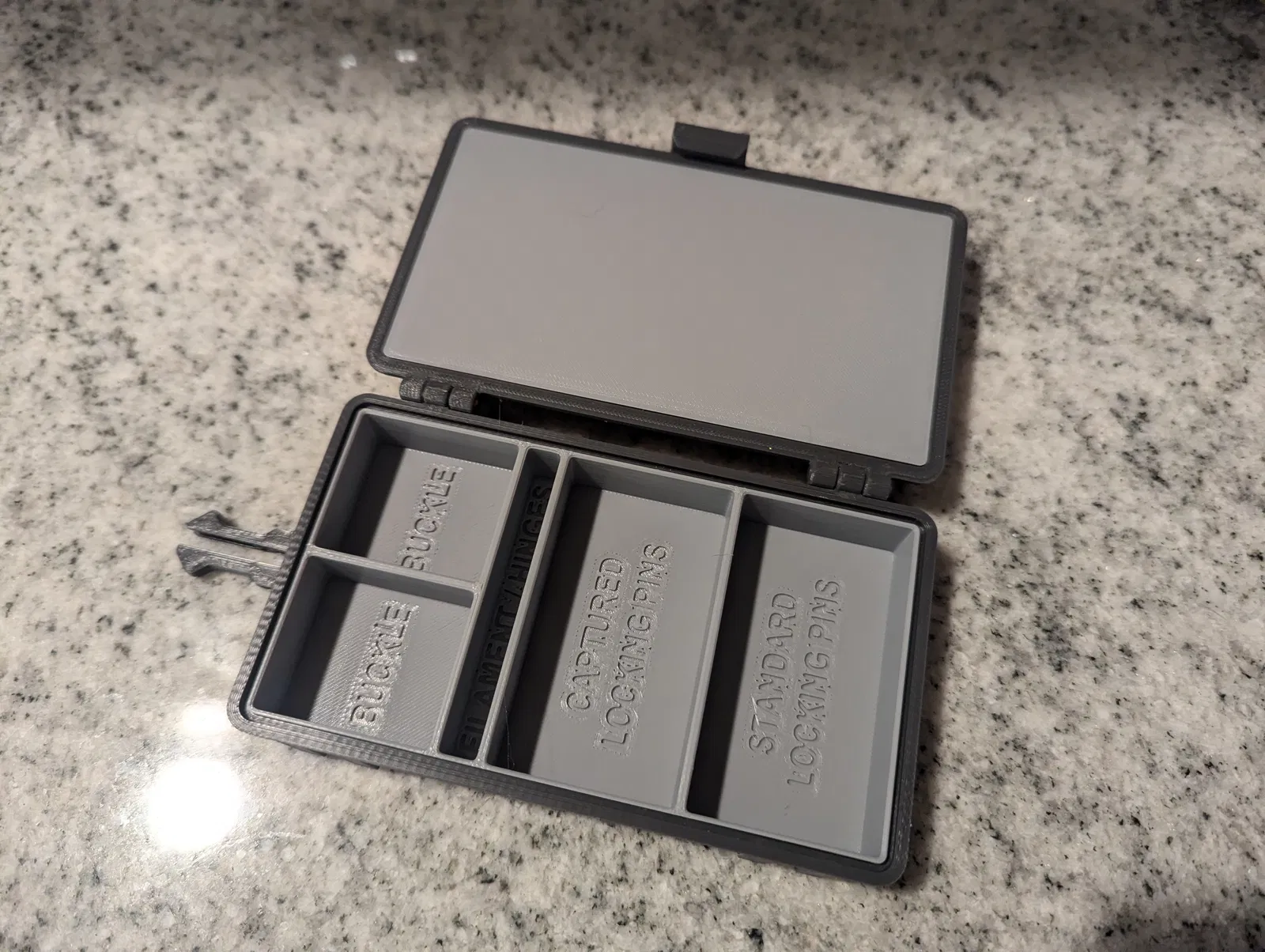

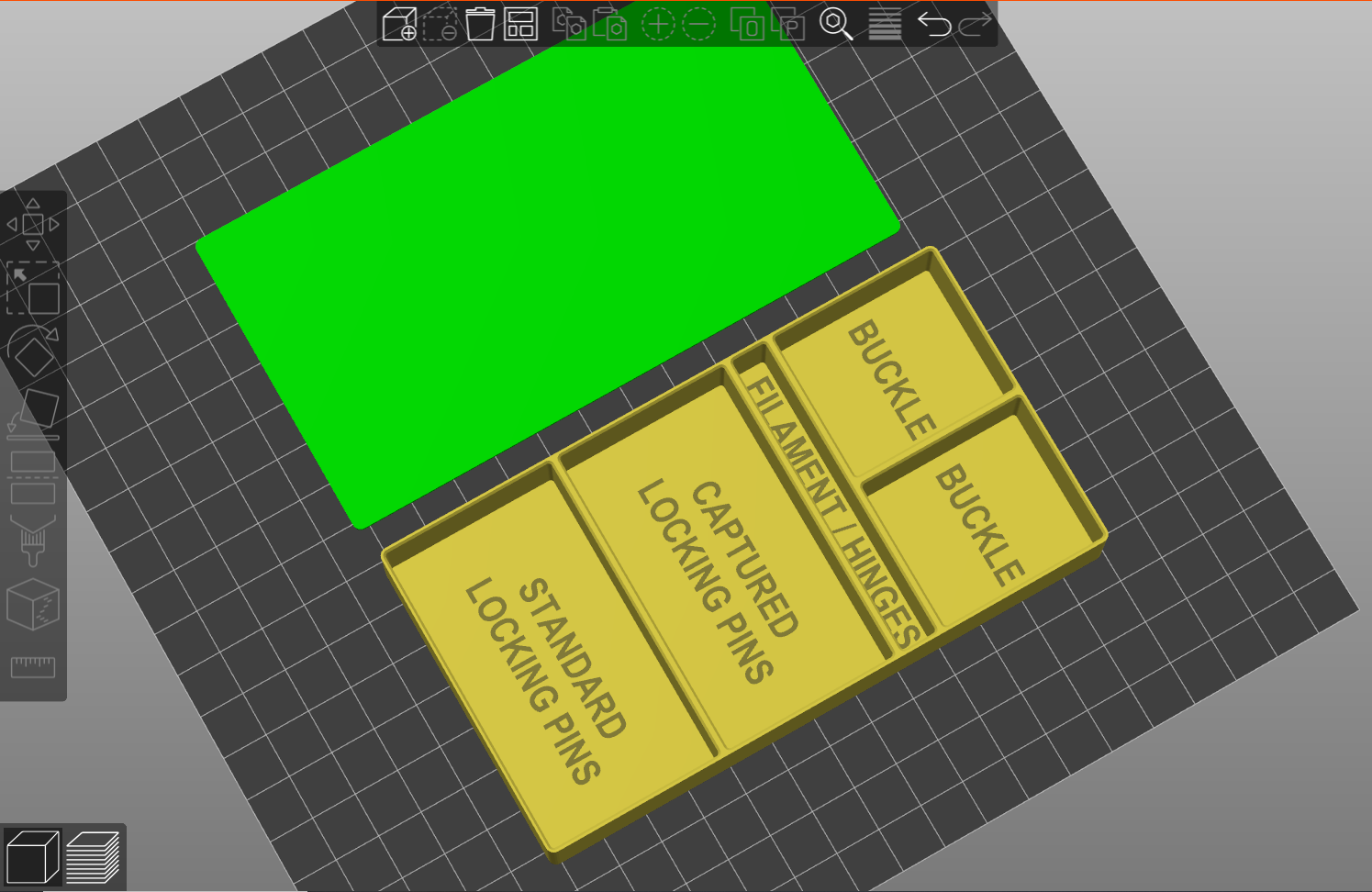

Để tổ chức thiết bị của bạn tốt hơn, hãy cân nhắc thêm văn bản vào các bộ phận chèn trước khi bạn in chúng trong phần mềm slicer bạn chọn (hình minh họa). Trong Prusa slicer, chỉ cần chọn STL đã nhập và nhấn phím “T” để thêm văn bản.

Nếu bạn có bất kỳ câu hỏi hoặc vấn đề nào, vui lòng cho tôi biết để tôi có thể sửa chúng.

Chúc bạn thích thú!
