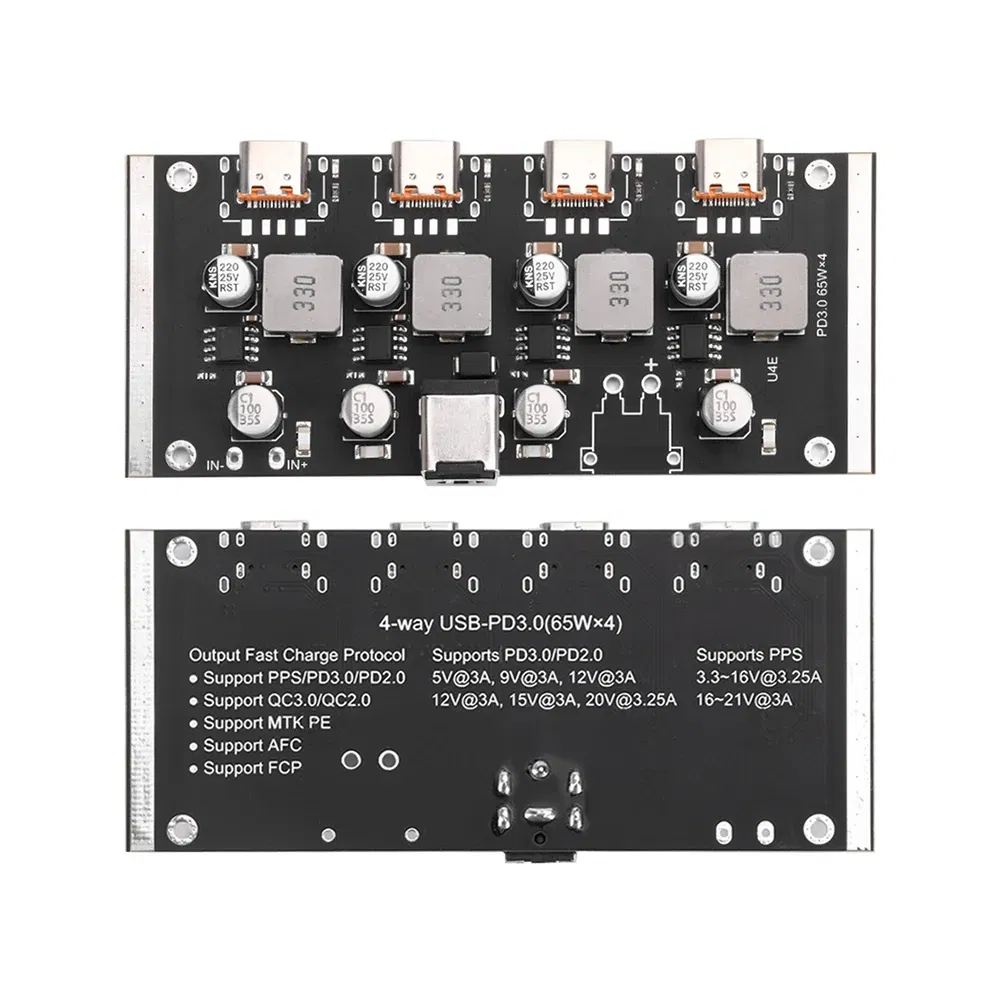

Vỏ cho module sạc nhanh PD65W 4 cổng

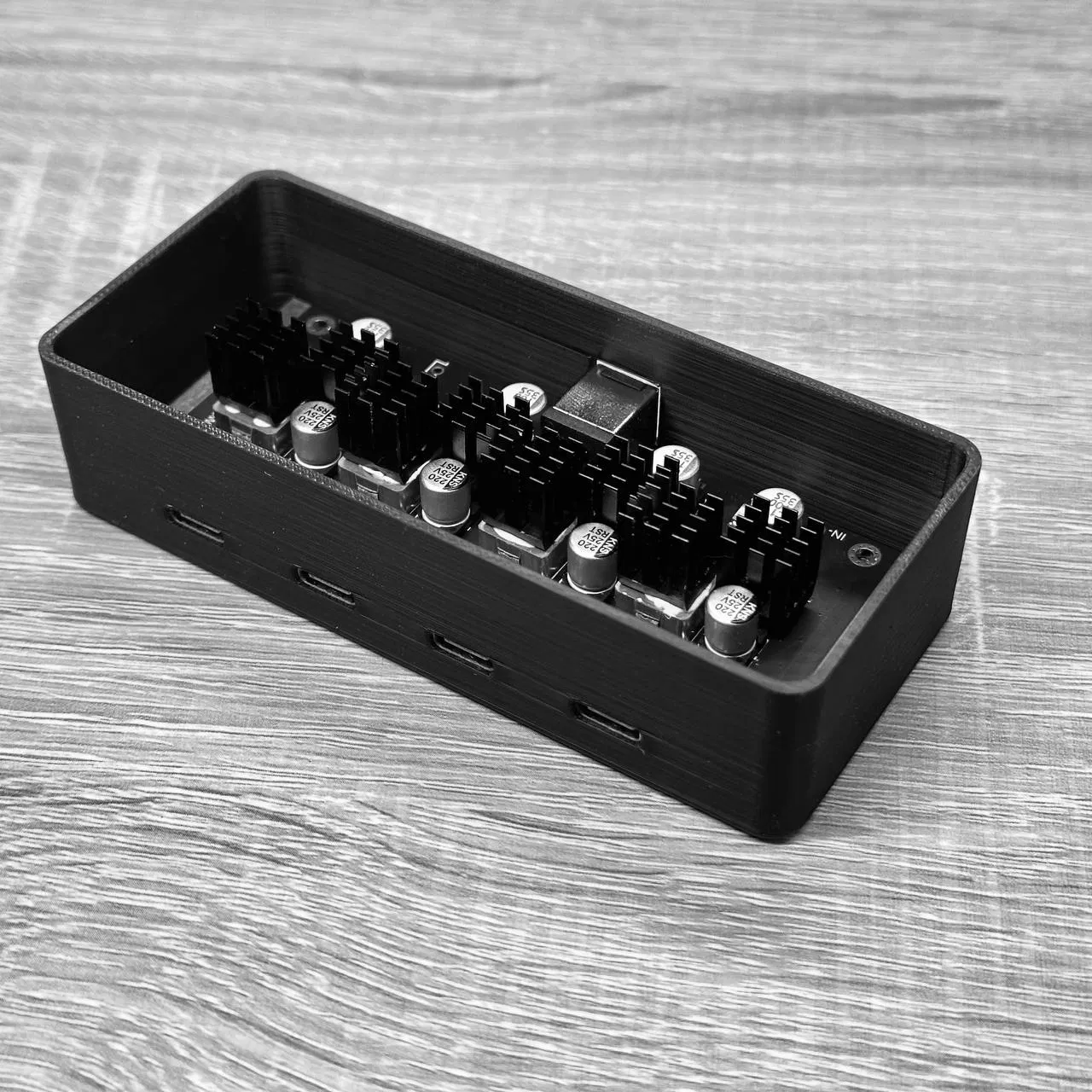

Chiều cao của vỏ được thiết kế để đặt tản nhiệt cao 12 mm nhằm làm mát tốt hơn cho các cuộn cảm và bộ điều khiển PWM. Nếu bạn muốn sử dụng bo mạch mà không có tản nhiệt, bạn có thể giảm chiều cao của vỏ trong phần mềm cắt lớp.

Cá nhân tui không khuyến khích sử dụng bo mạch này mà không có thêm hệ thống tản nhiệt khi sạc với công suất trên 20W cho mỗi cổng.

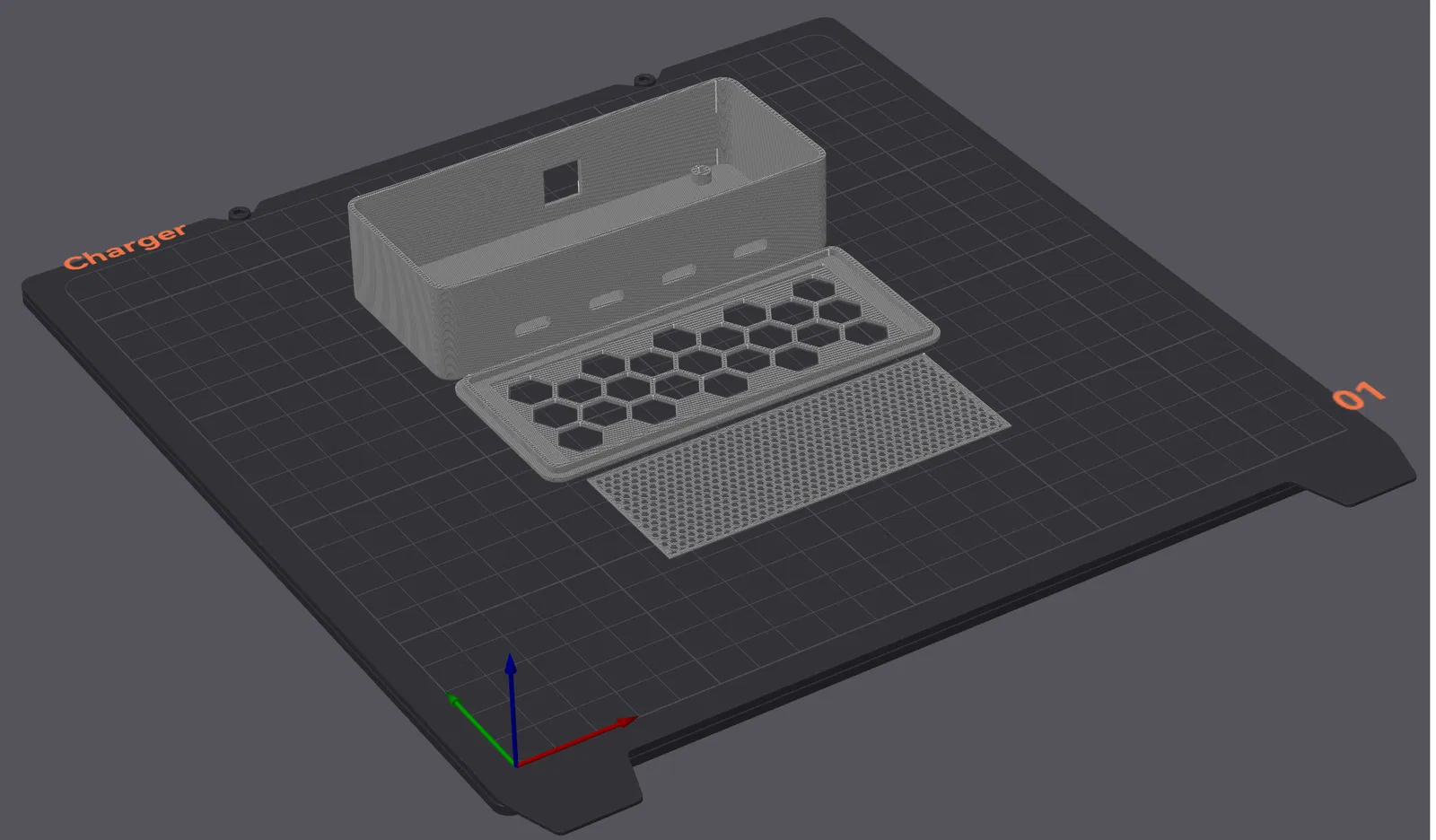

Hướng dẫn in ấn:

• Chiều cao lớp: 0.2 mm cho bản in tiêu chuẩn.
• Độ rộng đường in: 0.4 mm.
• Để có ngoại hình đẹp nhất: Sử dụng chiều cao lớp 0.16 mm.
• Grill.stl: nên được in mà không có lớp trên và lớp dưới, với mật độ lưới tổ ong 30%.
• Quan trọng: Hiệu chỉnh cài đặt in cầu nối để có độ chính xác tốt nhất cho các lỗ cắm kết nối Type-C.
• Chất liệu: Sử dụng bất kỳ sợi nhựa chịu nhiệt nào; không in bằng sợi PLA.

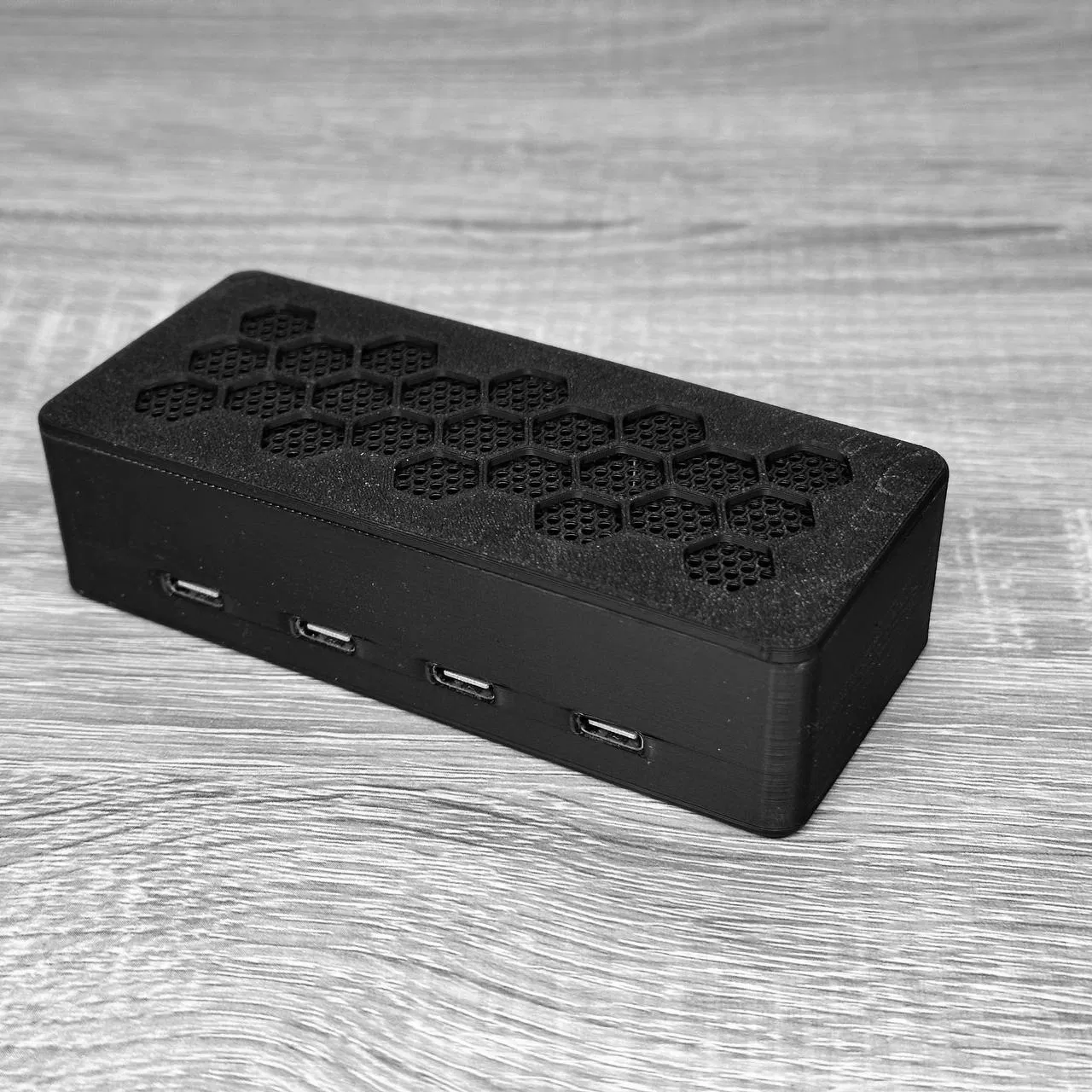

Đặt lưới vào phần cắt trên nắp trên, thêm keo để cố định. Ngoài ra, để lắp ráp, bạn sẽ cần 4 con vít M2*4. Bạn có thể cần xử lý hậu kỳ các lỗ để đảm bảo các đầu nối vừa khít với thành vỏ.
