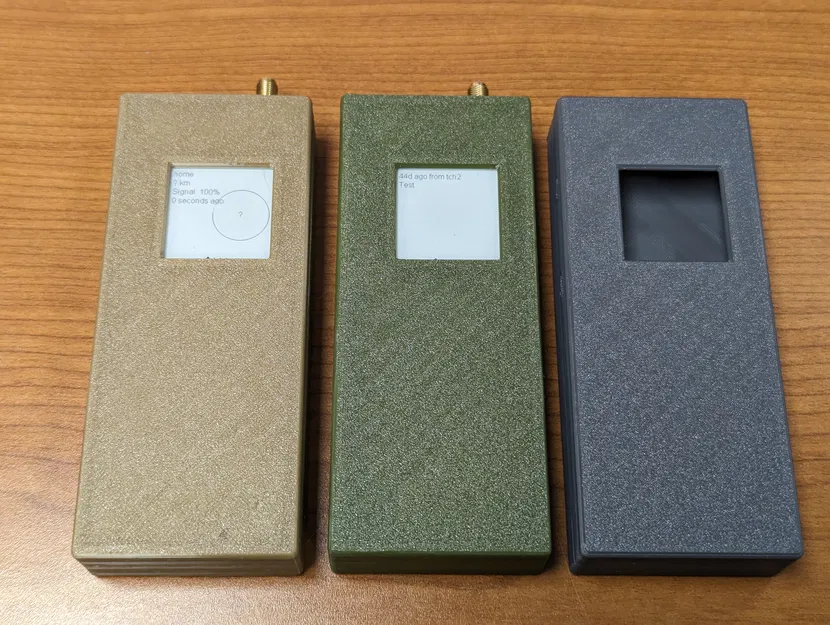

Vỏ case mở rộng Lilygo T-Echo

Mấy mẫu này chỉ dùng cho mục đích cá nhân nha. Cấm sao chép, bán, trao đổi hay kiếm lợi từ thiết kế của tôi mà không có sự cho phép rõ ràng.

Ai muốn xin giấy phép thiết kế này để bán cho mục đích phi thương mại (tức là tư nhân) thì nhắn tin cho tôi ở đây để bàn bạc nha. Xin tôn trọng các hạn chế của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/) và tôi khuyến khích mọi người thấy thiết kế của tôi rao bán thì liên hệ với tôi.

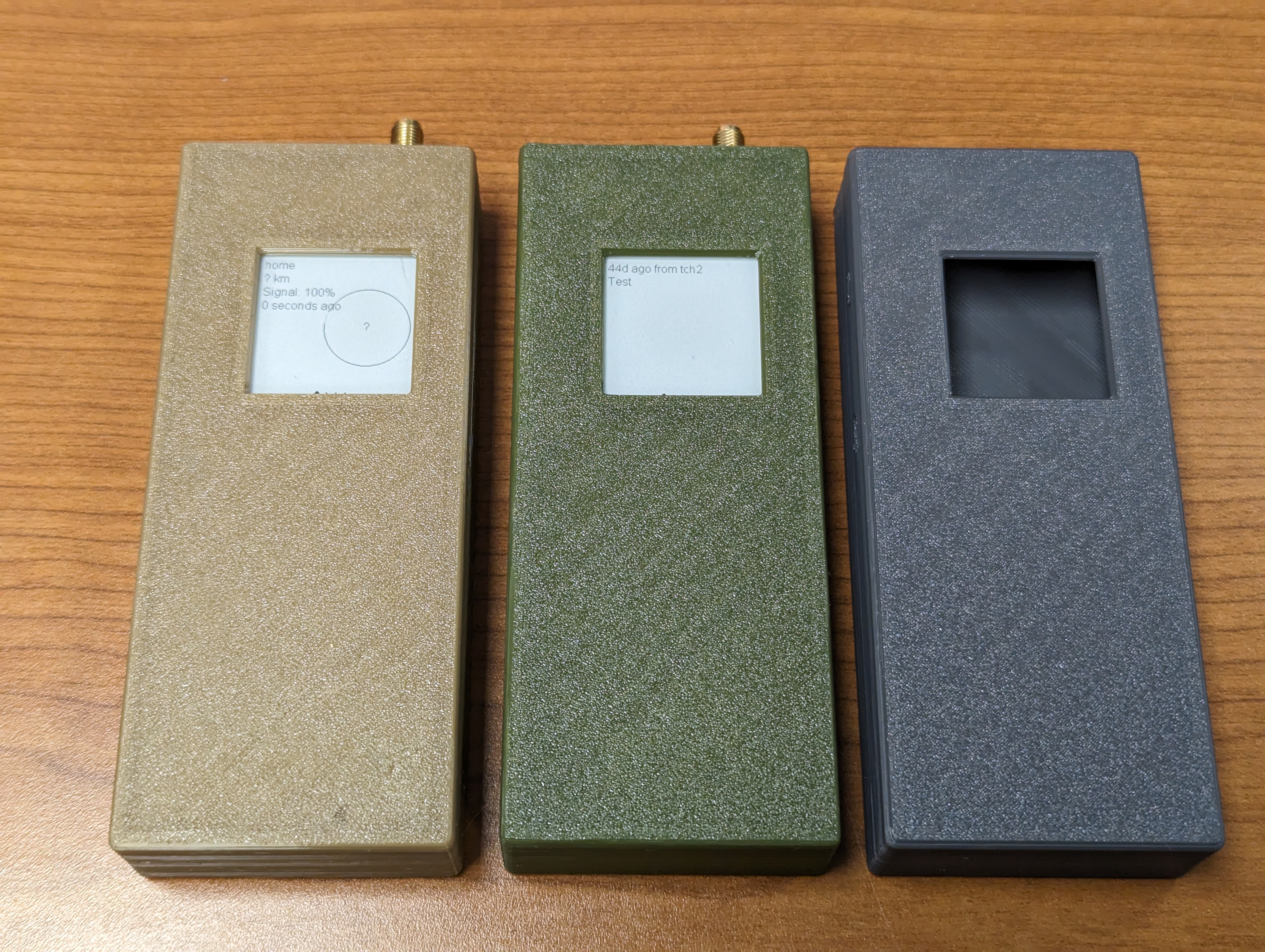

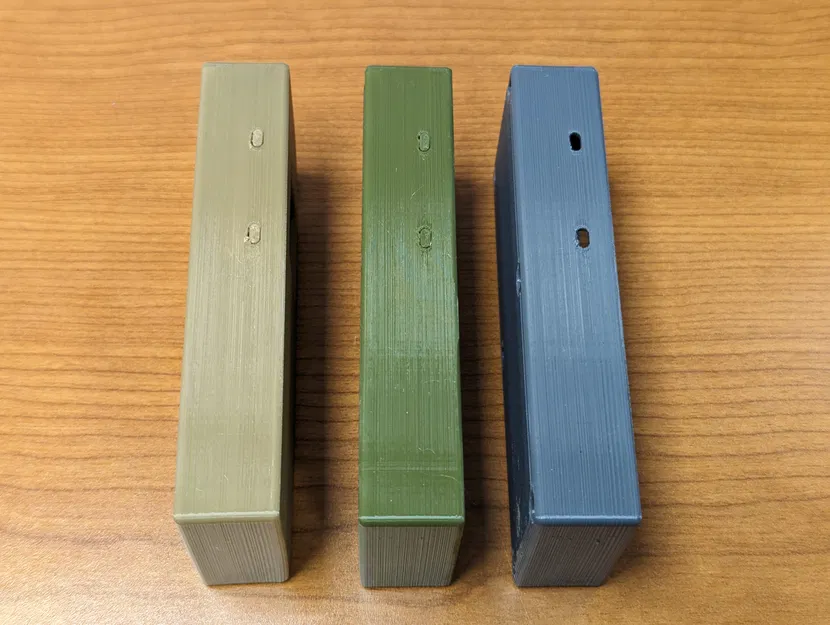

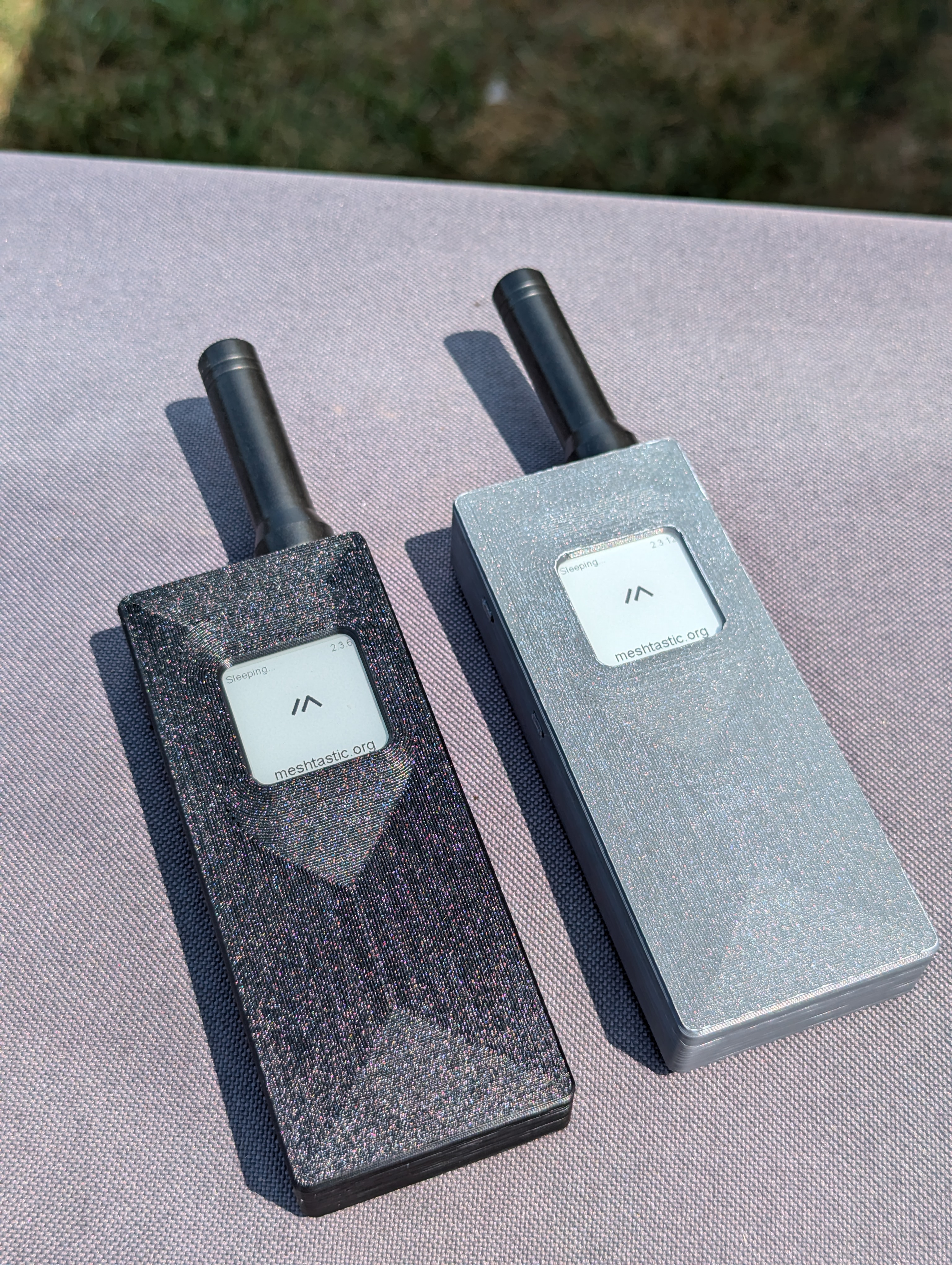

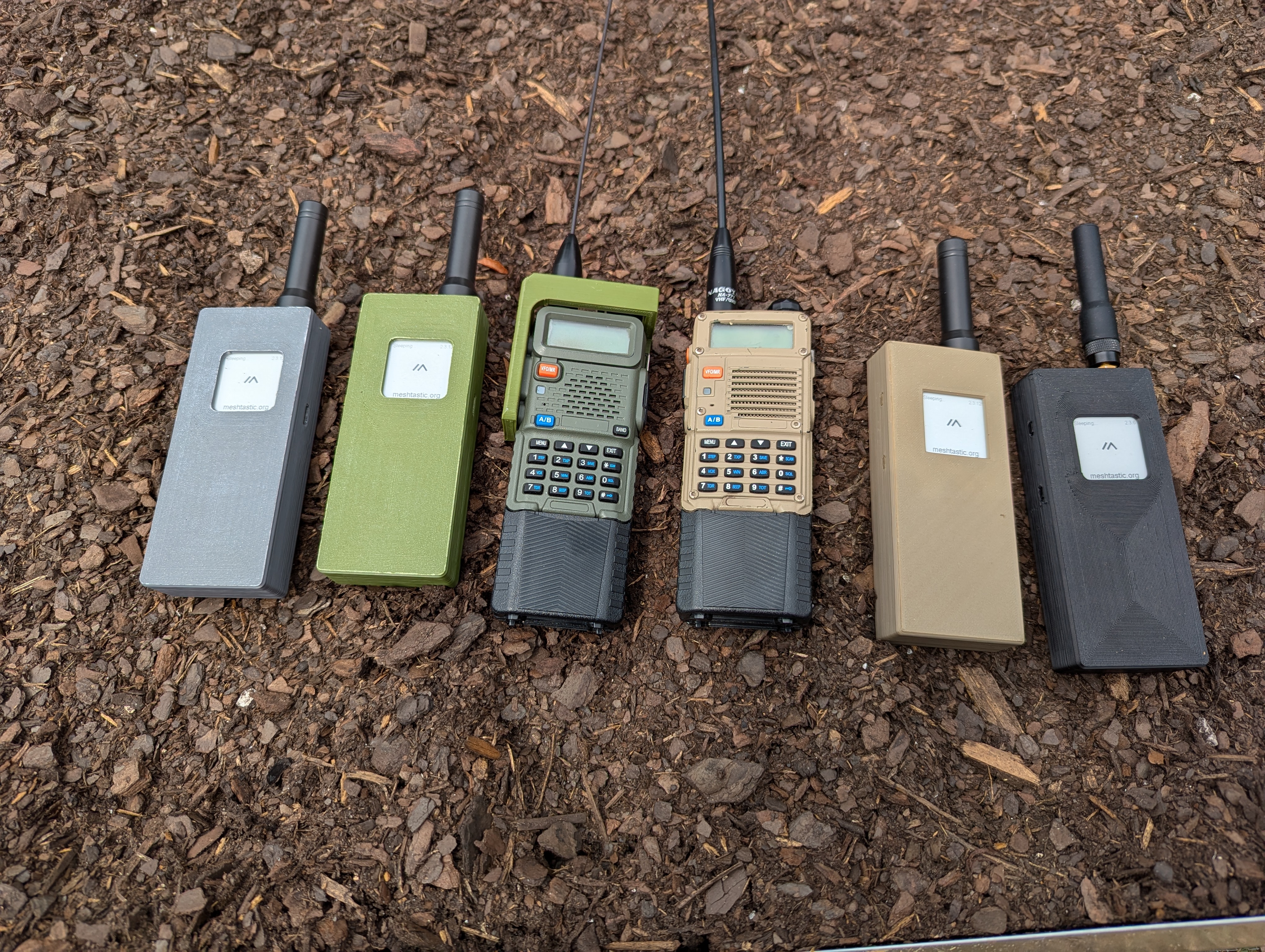

Đây là case dành cho bo mạch Lilygo T-Echo. Tôi thiết kế cái này để chứa pin dung lượng lớn hơn và làm cho các nút bấm ít bị vô tình kích hoạt hơn. Vỏ case này giữ nguyên mọi chức năng gốc, tuy nhiên việc di chuyển cảm biến cảm ứng điện dung sang vỏ case mới có thể không dễ dàng lắm. Tôi ít dùng đến bộ phận đó, và nó bị rớt ra khỏi bo mạch đầu tiên tôi lắp, nhưng tôi đã cẩn thận hơn với bo mạch thứ hai và có thể xác nhận nó hoạt động như mong đợi.

Tôi khuyên dùng PETG hoặc ASA để chịu nhiệt/môi trường tốt, dù PLA cũng xài ổn nếu không bị nóng. Tôi đã in mẫu này với đầu phun .4mm và .6mm với chiều cao lớp từ .2mm đến .32mm và nó chạy phà phà. Tôi khuyên bạn nên in phần mặt trước/khung và các nút bấm với đủ số lượng tường (walls) và lớp trên/dưới (top/bottom) để nó đặc hoặc dùng 100% infill. Phần mặt sau có thể tiết kiệm vật liệu bằng cách điều chỉnh tỷ lệ lớp trên/dưới và infill.

Các file mẫu cần có:

Tất cả nha

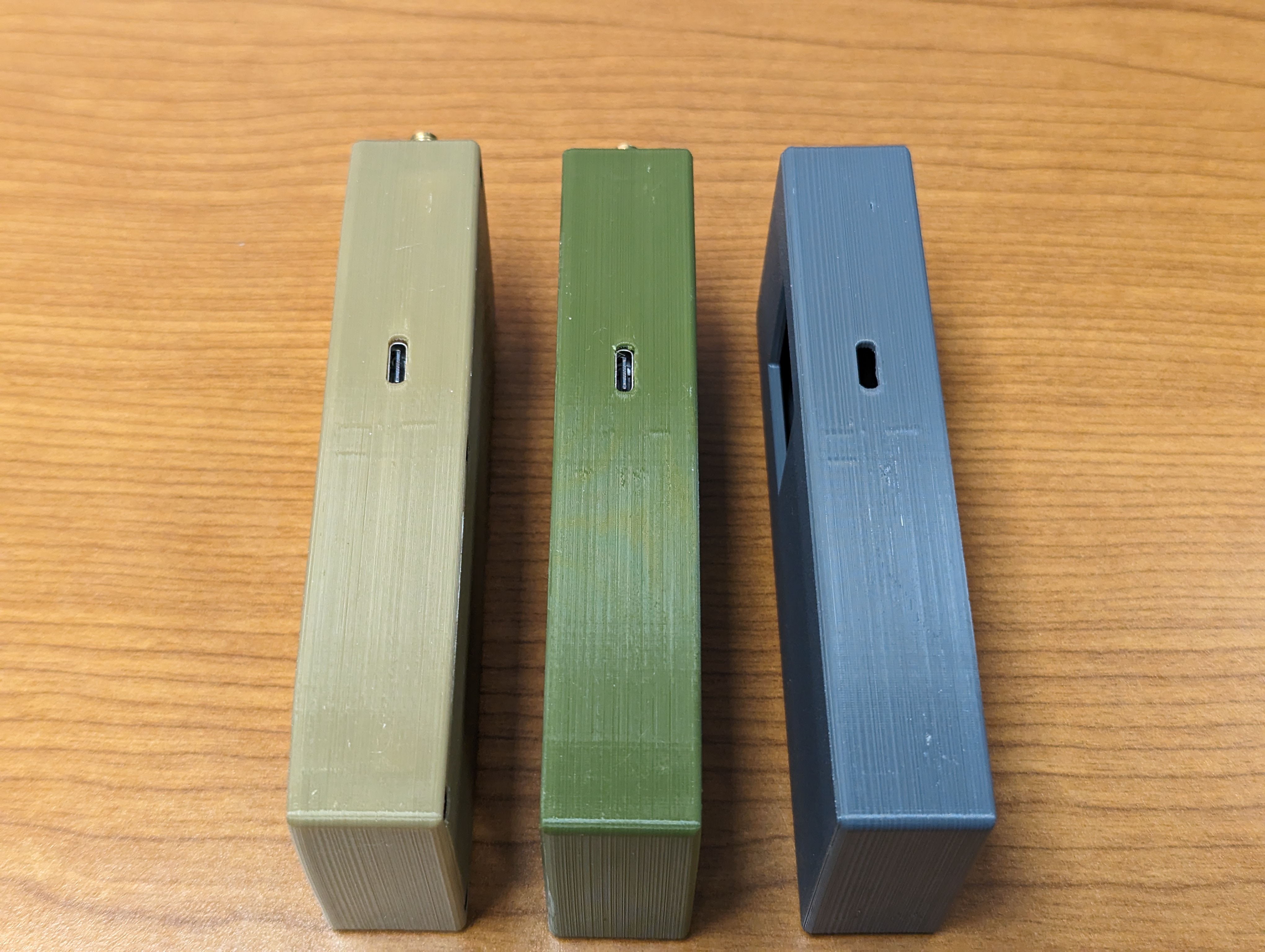

• 1x Mặt trước và Khung

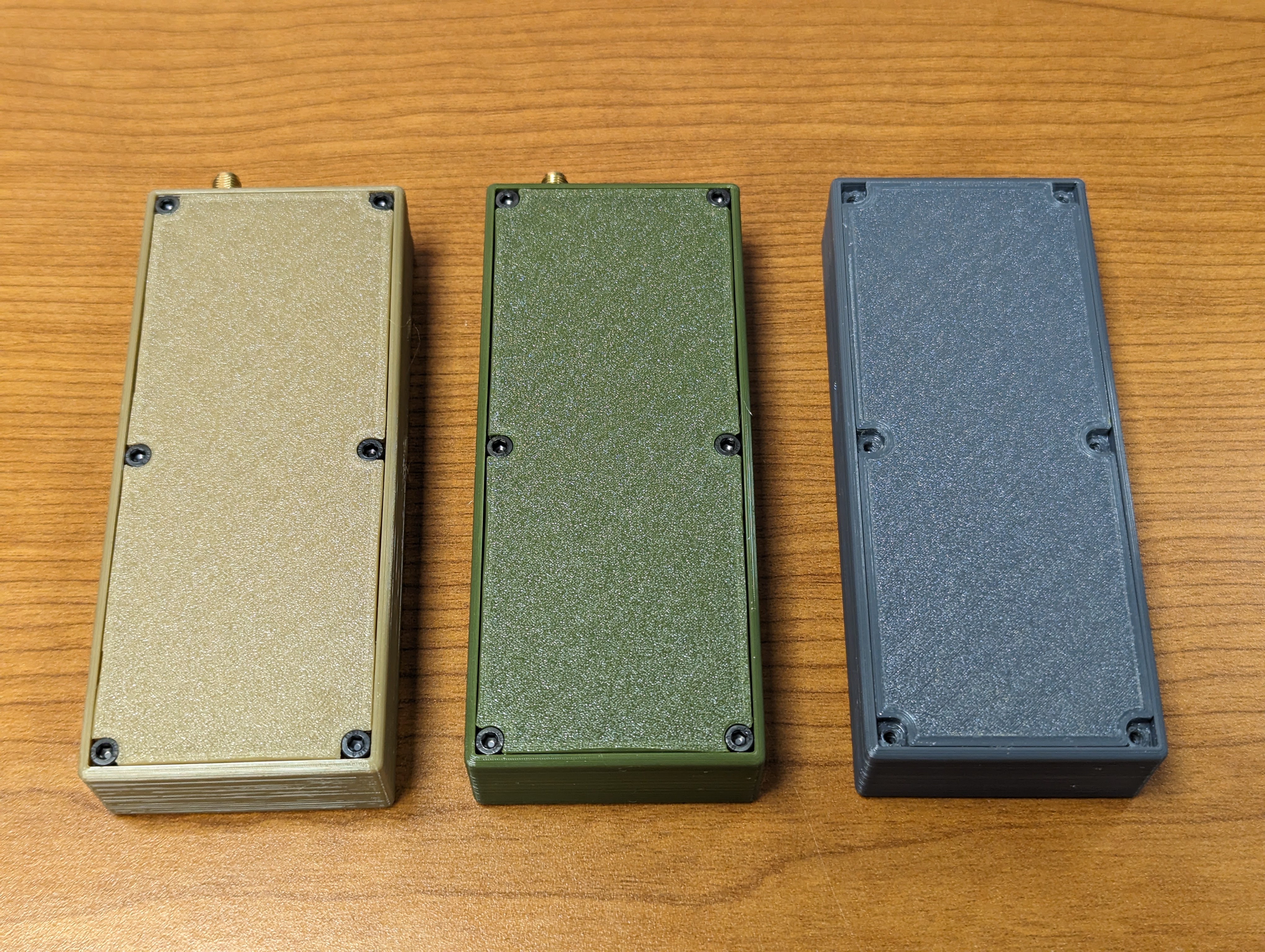

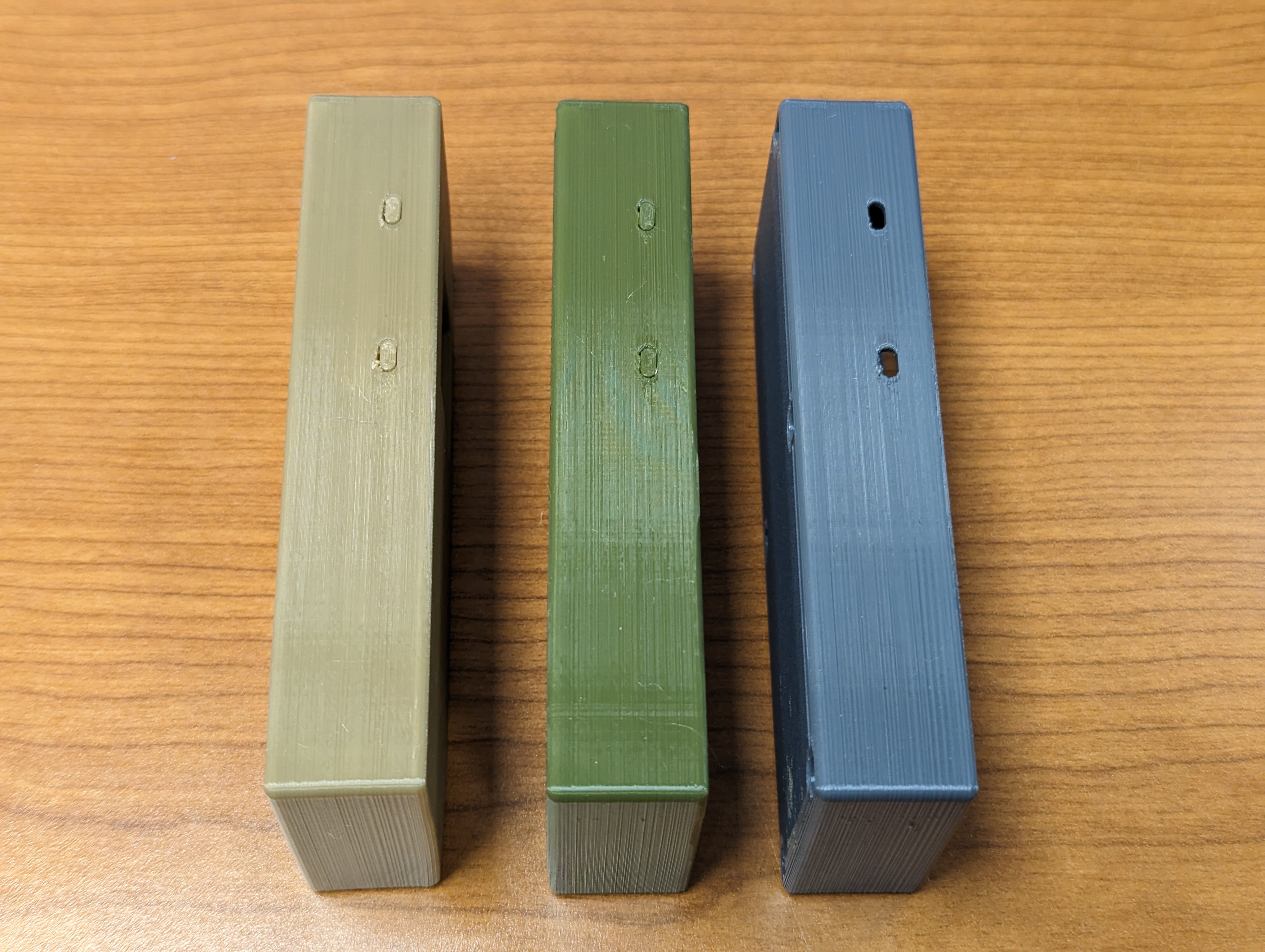

• 1x Mặt sau
• 2x Nút bấm

Phần cứng cần có:

• Bo mạch Lilygo T-Echo gốc (và phần cứng)
• Sáu (6) con ốc lục giác chìm M3x8mm

Phần cứng tùy chọn:

• 2x Miếng băng keo xốp hai mặt nhỏ
• Pin MakerFocus 3000 mAh có đầu nối JST 1.25

Thiết kế này sử dụng lại gần như tất cả các bộ phận của vỏ T-Echo gốc nhưng là vỏ ngoài và các ốc vít cố định mặt sau vào mặt trước.

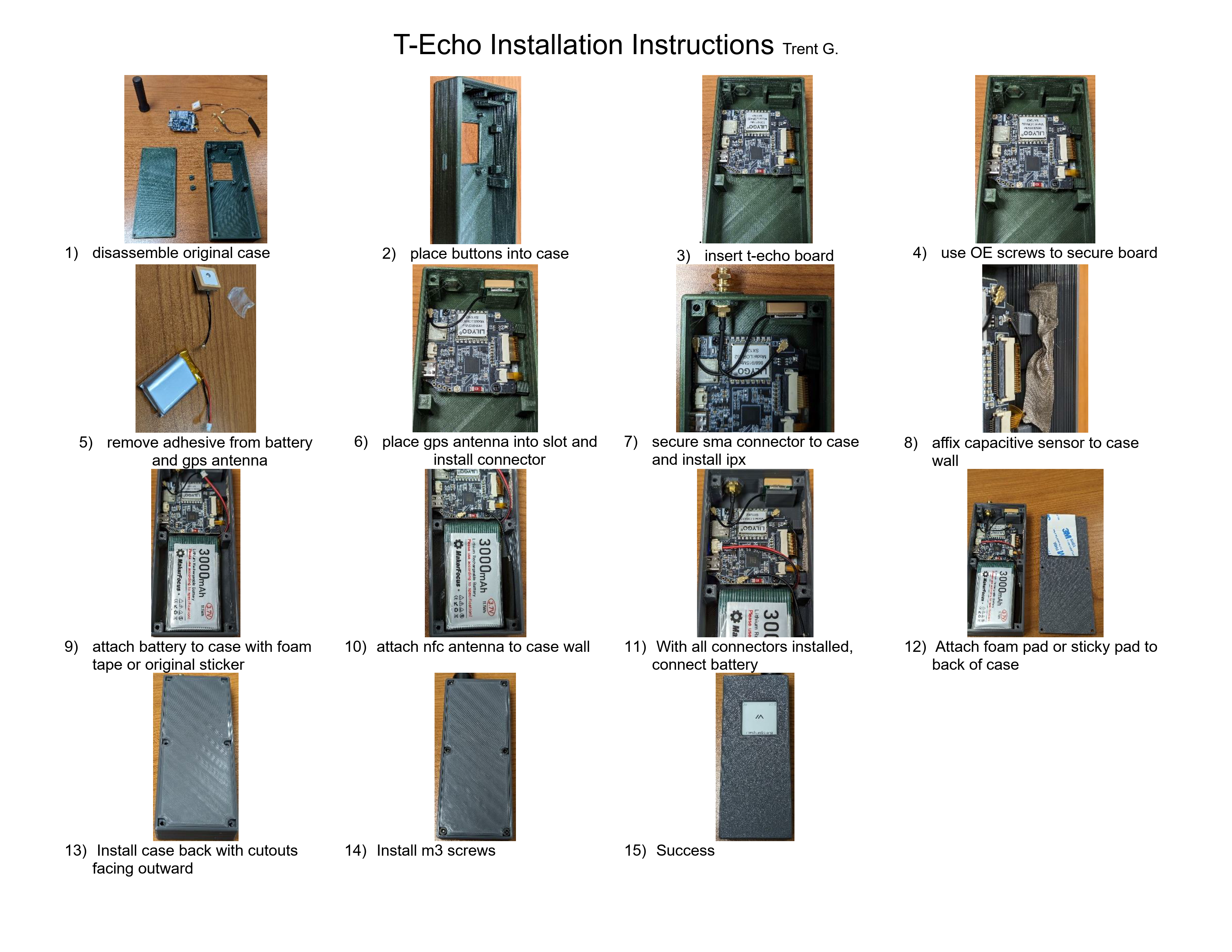

Hướng dẫn xem trong thư viện ảnh.

Không có máy in? Bạn có thể mua từ tôi trên Etsy.

Cập nhật 20240615:

Đã loại bỏ các bo góc ngoài và thay thế bằng vát cạnh trên mặt trước/khung. Đã thêm bo góc vào hầu hết các góc bên trong để tăng độ bền. Đã thêm bo góc tương ứng vào mặt sau để khớp.
