Khóa/Mặt nạ dạng Bánh Răng, Nhấn để nhả

Tác giả CostescuCata_2031466

Lượt tải
100
Lượt thích
36
Lượt coi
578

File 2 3,3 MB

  • helmet_ratchet_v25_1767118808.f3dF3D · 1,4 MB
  • helmet_ratchet_v25_1767118813.stepSTEP · 1,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#184175
Danh mục
Cosplay
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Demo:

Nguyên vật liệu cần thiết:

  • 2 ốc M3 x 10mm
  • 2 ốc M3 x 15mm
  • 1 ốc M3 x 30mm
  • 1 lò xo D10mm x dài 10mm
  • PETG
  • TPU 95A-98A

Cách in:

  • Các thanh răng (racks) in bằng PETG, độ dày tường 1.6mm, full infill.
  • Bánh răng (gear) và lẫy (ratchet) in bằng TPU, full infill.
  • Các bộ phận còn lại in bằng PETG, độ dày tường 1.6mm, top và bottom 1mm, 30% infill.
  • In các bộ phận theo trục Z, ngoại trừ phần gối đầu (head_rest) thì in theo trục Y.
  • Sử dụng support khi cần thiết.

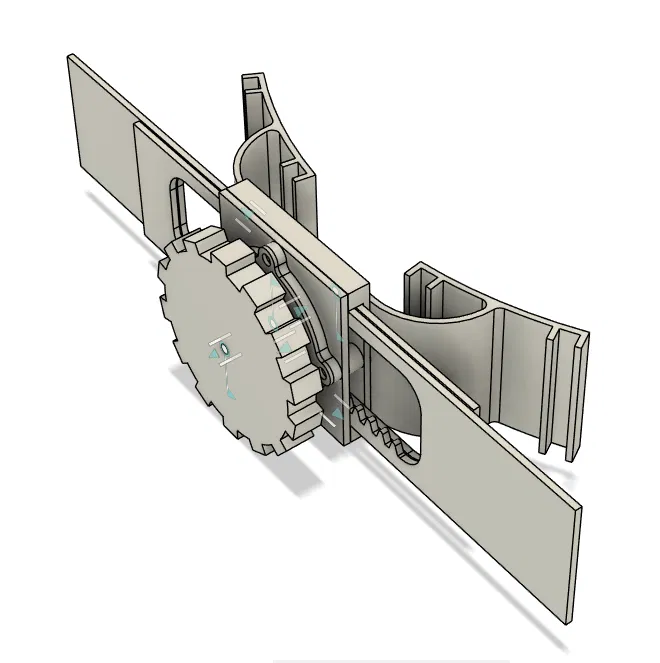

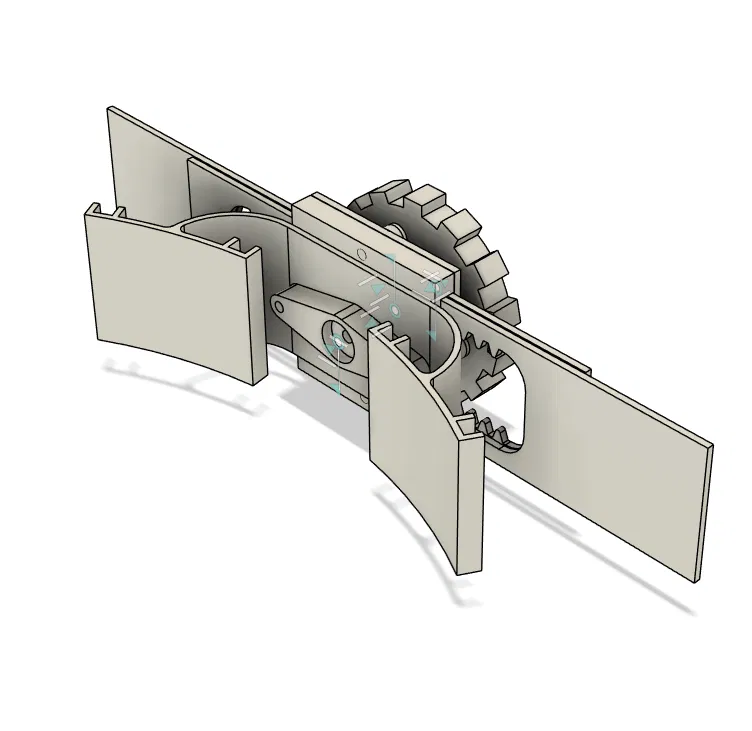

Cách lắp ráp:

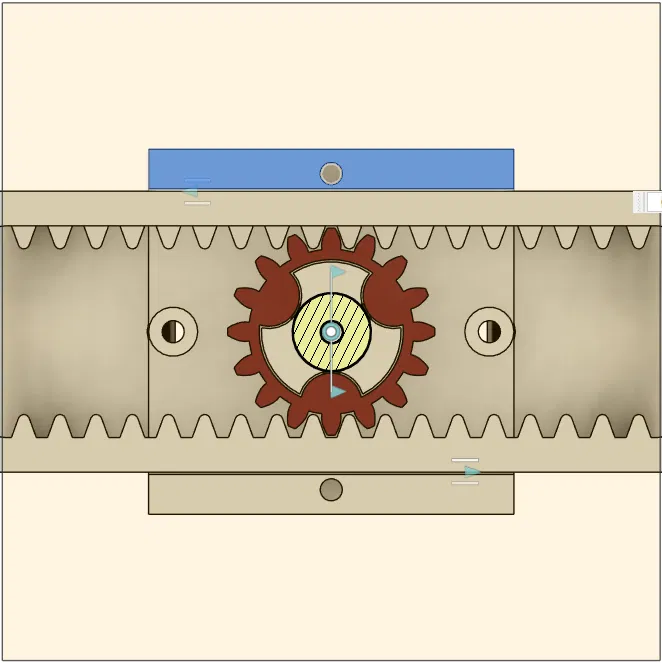

  1. Lắp các thanh răng vào phần vỏ ngoài (cover), đảm bảo mở chúng ra hết cỡ.
  2. Lắp lò xo vào lỗ ở giữa vỏ ngoài.
  3. Đặt bánh răng vào giữa vỏ ngoài, xuyên qua lò xo, với các răng bên trong hướng về phía bạn.

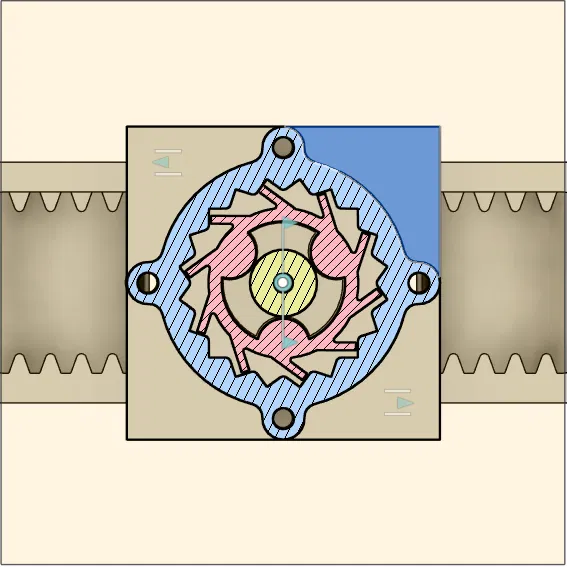

  4. Lắp lẫy vào khung (casing).
  5. Đậy nắp (lid) lên khung.
  6. Vặn ốc khung cùng với nắp vào vỏ ngoài.
  7. Lắp núm (knob) xuyên qua lẫy và bánh răng, nhấn và kéo dây đeo để căn chỉnh các răng bên trong.
  8. Khi núm đã ăn khớp với lò xo, luồn ốc 30mm qua phía sau cùng với một vòng đệm 10mm và siết cho đến khi bạn có thể nhấn núm vào 2mm.
  9. Xong rồi. Tận hưởng nha.

Tôi rất mong nhận được phản hồi. Nếu có bất kỳ câu hỏi hay góp ý nào, xin hãy viết ở đây, cảm ơn.
