Adapter Afterburner cho Ender 5 với hotend Mk8

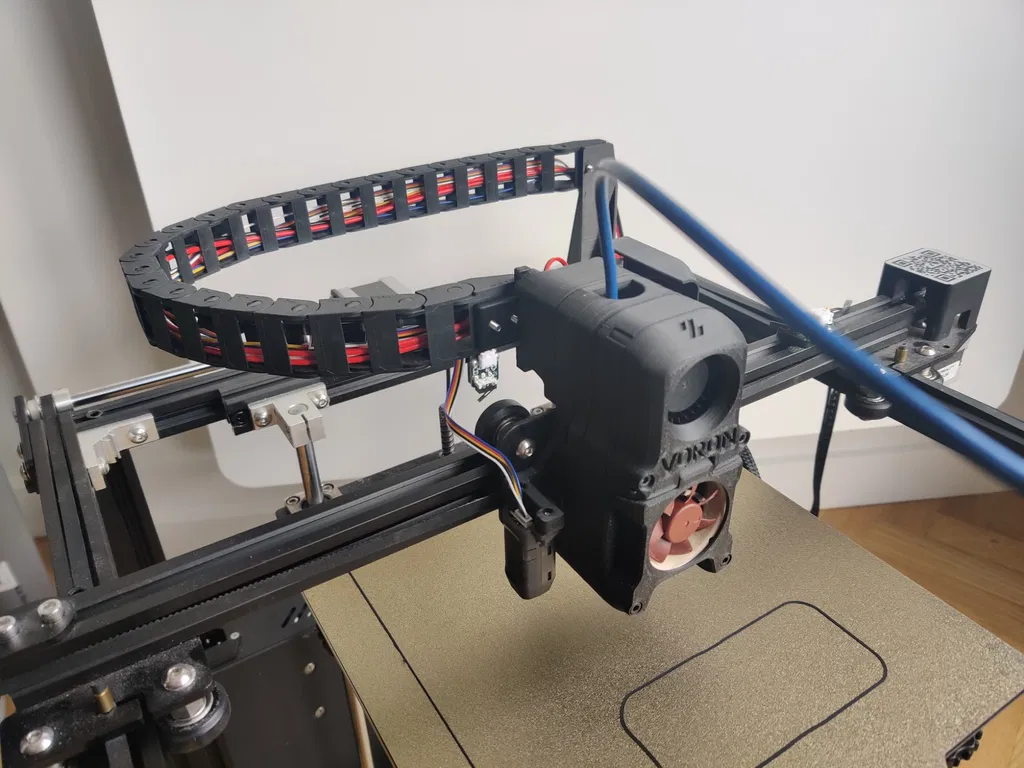

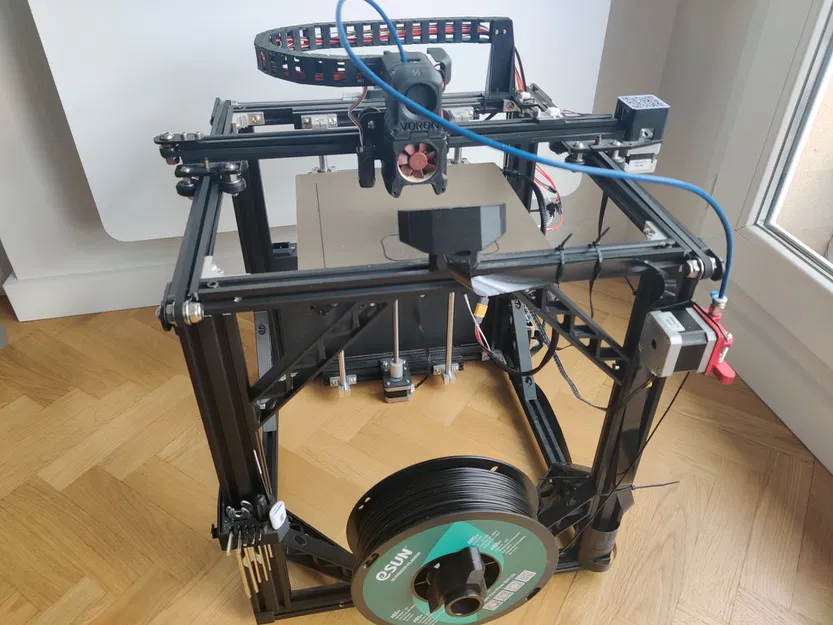

Đây là phiên bản tùy chỉnh của tôi để gắn Afterburner lên Ender 5.

Mod này không yêu cầu bạn phải mua hotend mới hay di chuyển hotend khỏi vị trí ban đầu.

Tôi đã sử dụng file STEP chính thức của VORON, chỉnh sửa một vài bộ phận và thêm vào thiết kế của riêng mình.

Nó cũng có thể lắp vừa với hotend MicroSwiss all metal và có thể lắp vừa với Creality Spider V3 sau một chút tinh chỉnh.

Bạn có thể cần mua dây bowden dài hơn vì Afterburner cao hơn bộ phận tản nhiệt quạt zin.

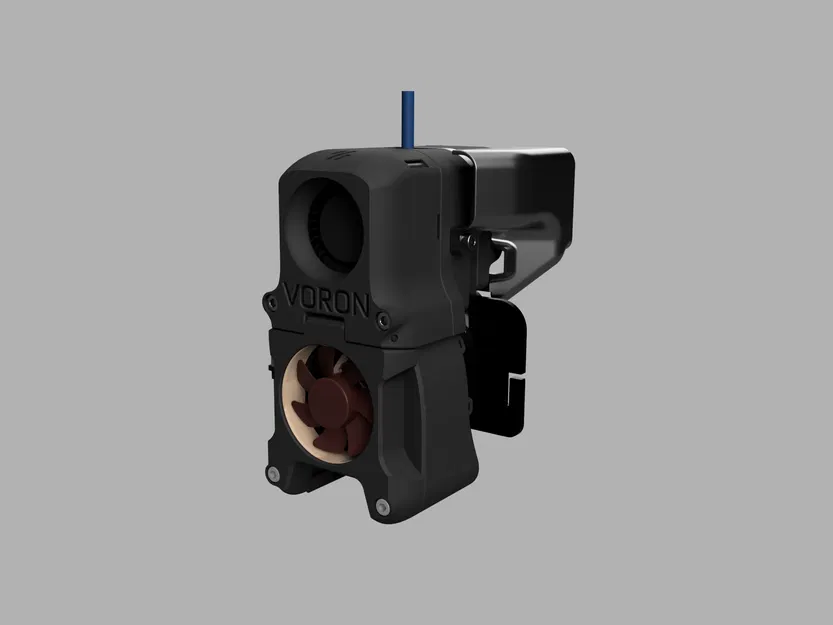

Chi tiết bộ phận

• Các bộ phận được chỉnh sửa:
  • Enderburner Body Front
  • Enderburner Bowden Adapter Front
  • Enderburner Bowden Rear
• Các bộ phận tự chế:

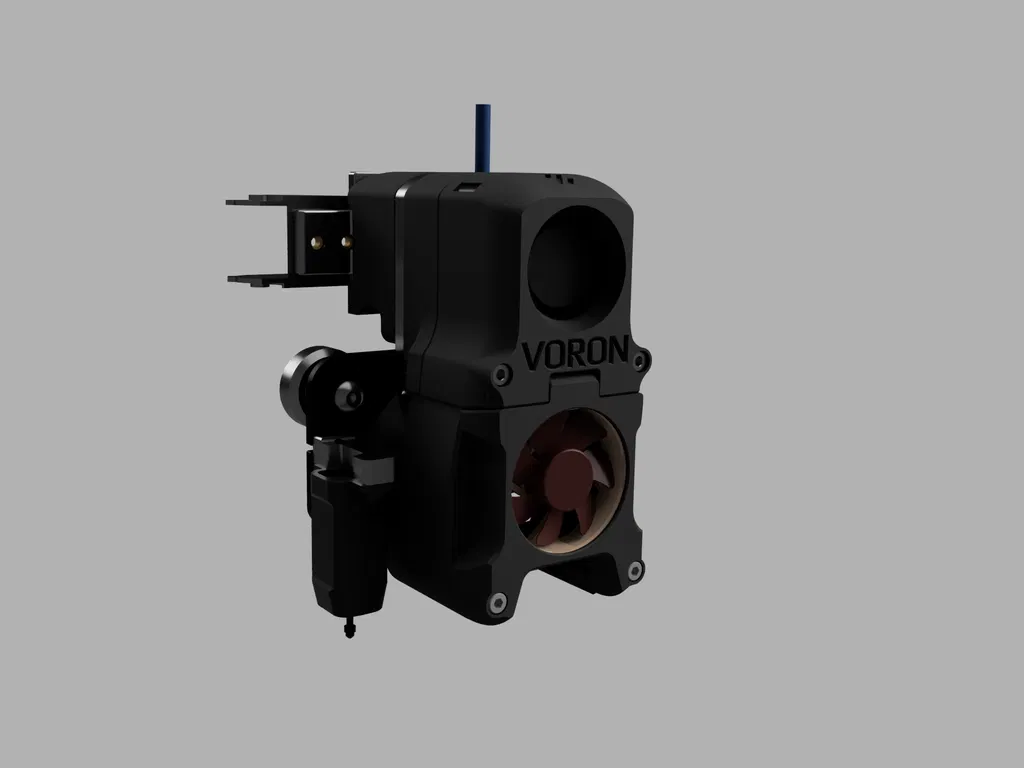

  • Enderburner Adapter Plate : có 2 phiên bản, có hoặc không có CR Touch
  • Enderburner Body Rear

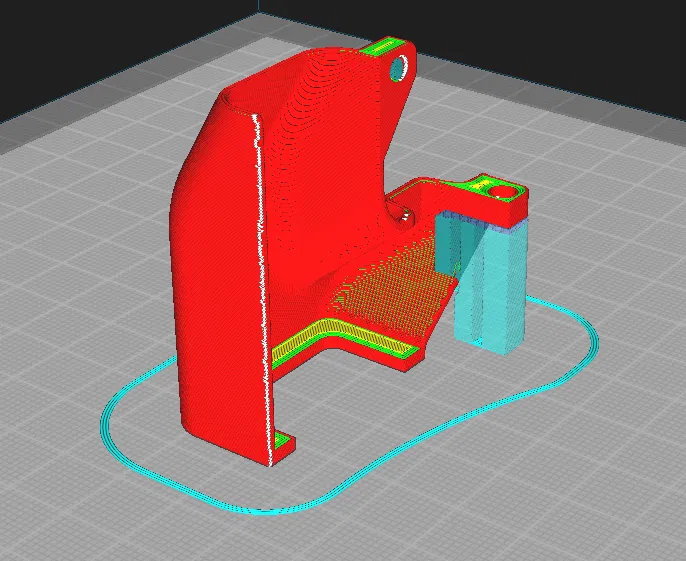

  • Enderburner Cable Cover : chỉ có bộ phận này cần in có hỗ trợ, xem ảnh chụp màn hình đính kèm

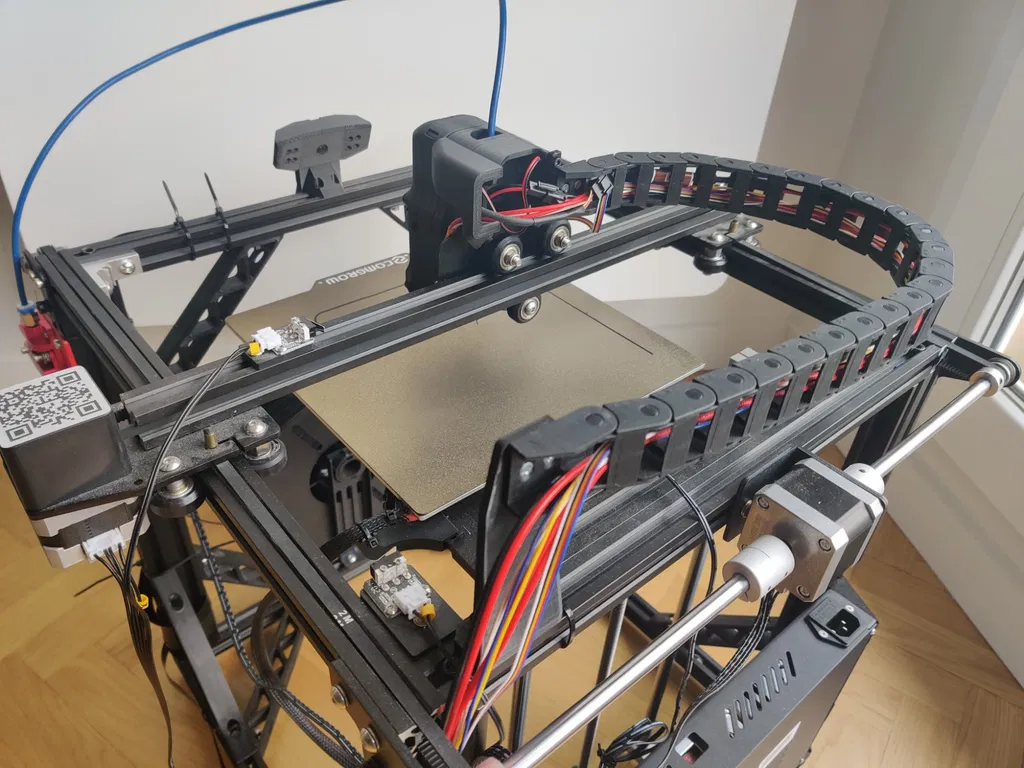

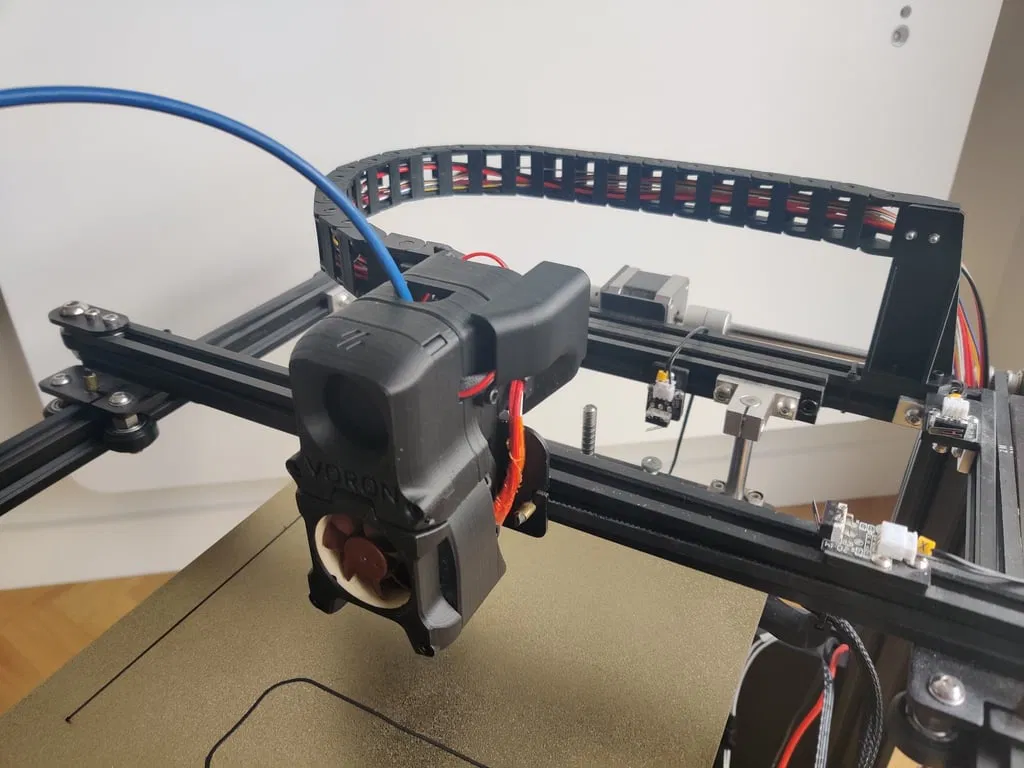

• Dây xích cáp (Tùy chọn):
  • Enderburner Y Chain Anchor
  • Back cable chain connector : gắn vào phía sau khung của Ender 5

Phần vỏ quạt thổi và vỏ quạt hotend không được chỉnh sửa từ Afterburner gốc nên không có trong danh sách này. Bạn có thể lấy các bộ phận còn thiếu tại đây: X Carriage Afterburner

Bạn cần: Blower Housing Rear, Blower Housing Front, Hotend Fan Mount.

Danh sách vật tư (BOM)

• 21* M3x4x5 ốc vít ren
• 2* M3x6
• 7* M3x8
• 2* M3x12
• 4* M3x16 (thay thế 1 M3x16 bằng M3x18 nếu bạn muốn lắp dây cáp)
• 4* M3x30

Lắp ráp

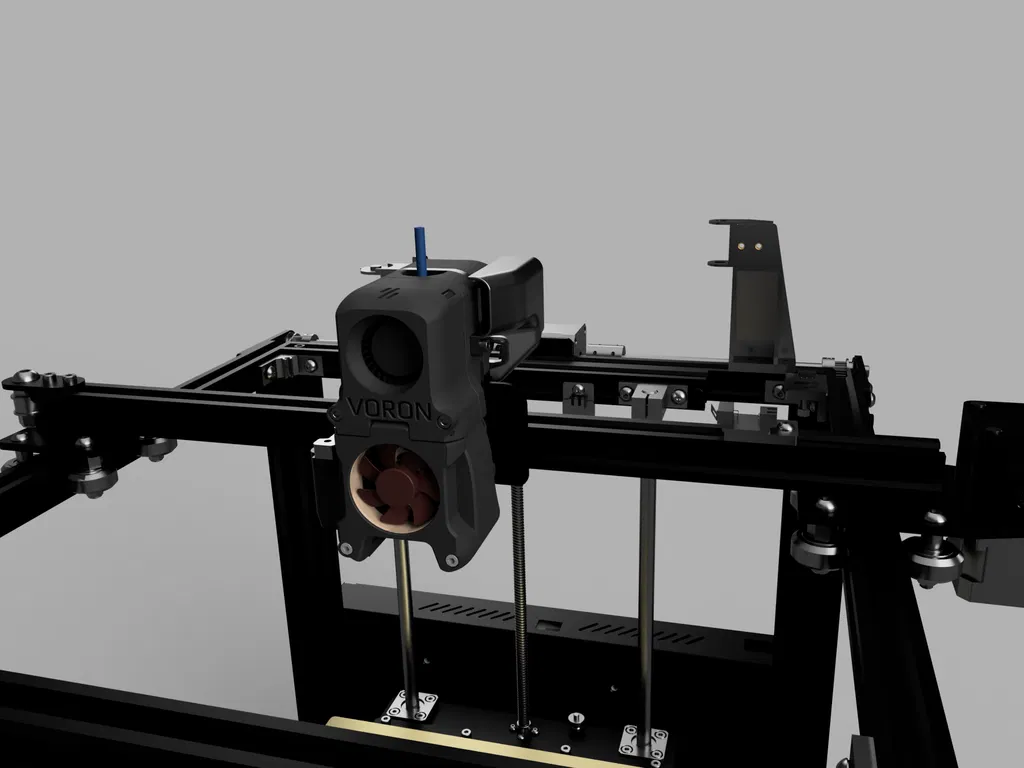

Việc lắp ráp tương tự như Afterburner gốc. Bạn sẽ tìm thấy một file STEP của toàn bộ cụm lắp ráp để tham khảo.

Để lắp Adapter Plate, bạn sẽ phải tháo bộ phận hotend ra khỏi plate của carriage. Sau đó lắp lại hotend.

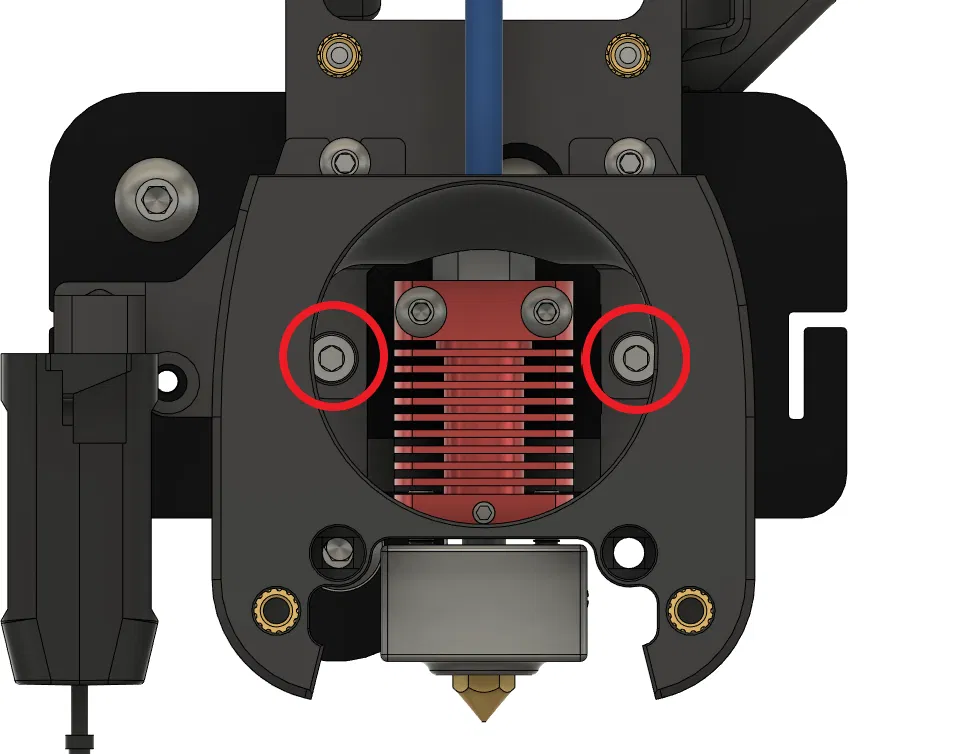

Lắp thân máy lên adapter tương tự như Afterburner gốc. Trượt nó vào hai ốc phía trên, sau đó bắt hai ốc còn lại từ bên trong ống dẫn quạt (xem hình).

Video hướng dẫn lắp Afterburner: https://youtu.be/eWXOZOfTxRI

Cài đặt phần mềm

Bạn không cần thay đổi firmware vì hotend không bị di chuyển. CR Touch cũng ở vị trí gần như cũ nên bạn không cần chỉnh sửa offset X và Y trong firmware. Lưu ý: theo kinh nghiệm của tôi, offset Z khác với Ender 5 gốc, vì vậy bạn nên rất cẩn thận và đặt offset Z mới trước khi in bất cứ thứ gì.

Chất liệu

Afterburner gốc được khuyên in bằng ABS hoặc ABS+, nên tôi không khuyến khích in mod này bằng PLA hoặc PETG.

Cài đặt in

Sử dụng cài đặt in mặc định của VORON.

Giống như bản gốc, không cần hỗ trợ ngoại trừ bộ phận Cable Cover. Tôi không tìm ra cách nào để có hai điểm cố định mà không cần hỗ trợ.
