Khay Sắp Xếp Mũi Khoan Gridfinity

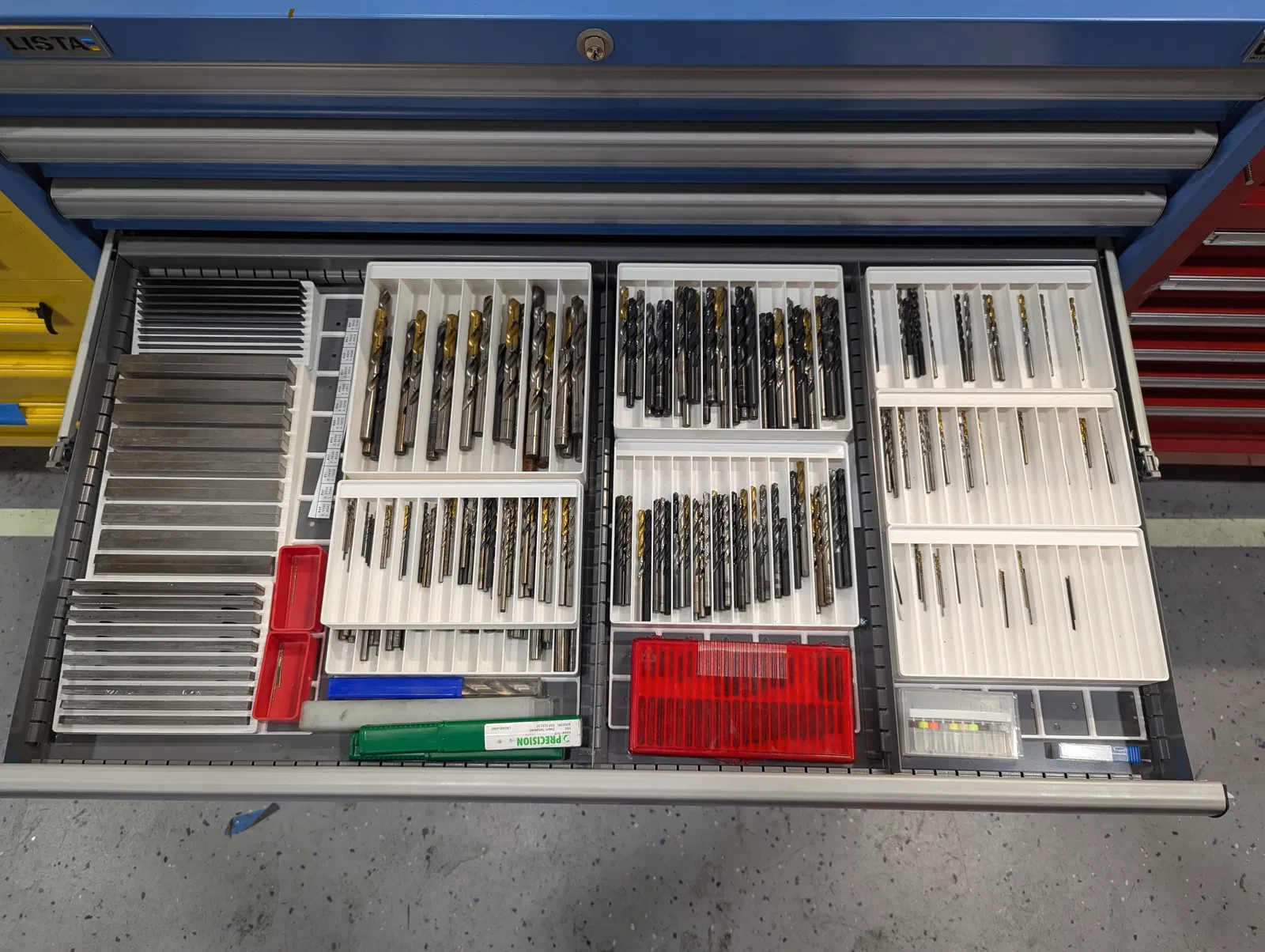

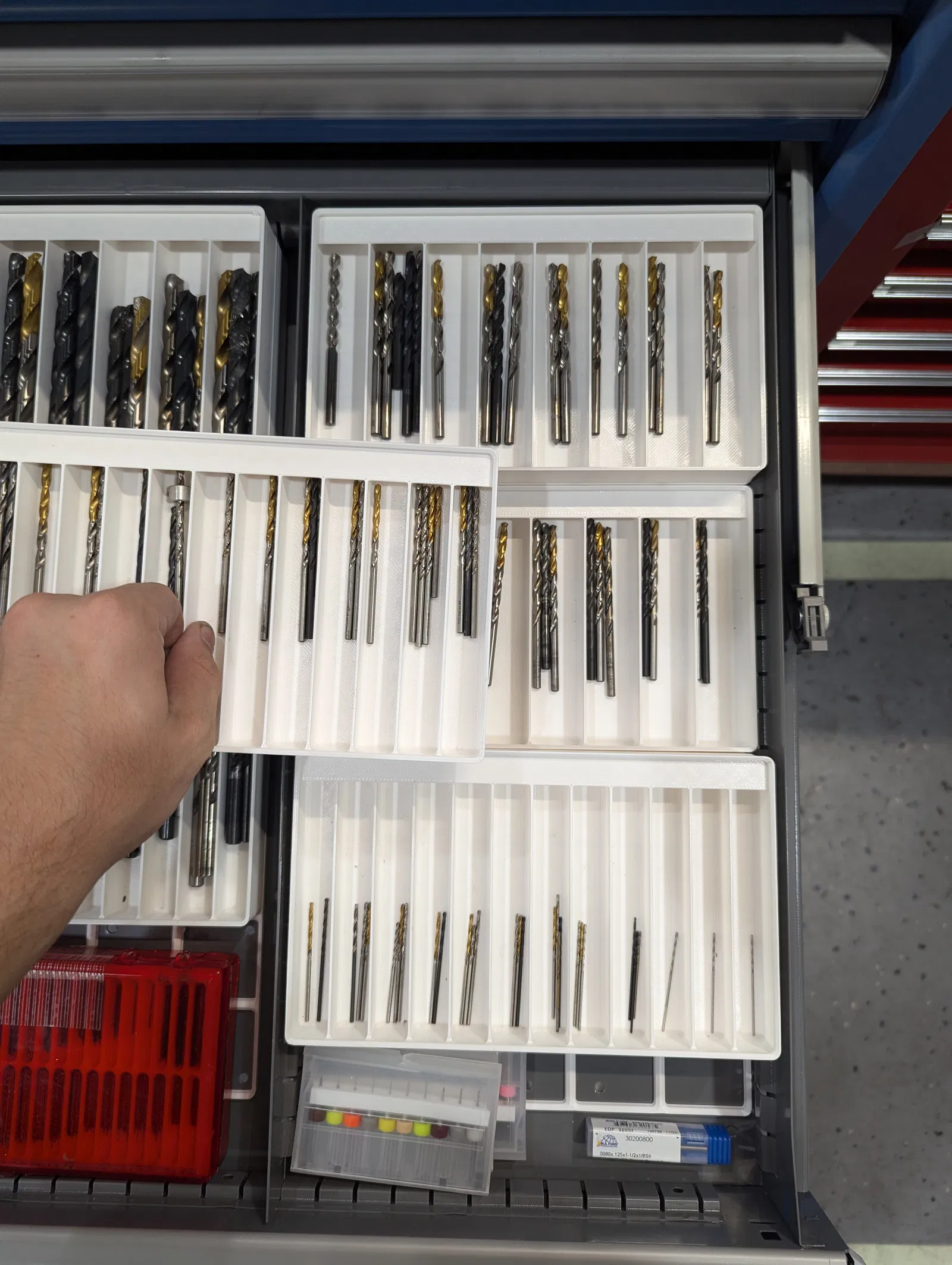

Các khay sắp xếp mũi khoan tương thích Gridfinity dành cho các kích thước số, chữ cái và phân số Imperial. Bao gồm các kích cỡ từ 1-60 (60), A-Z (26), 1/16-½" (29). Các khay có chiều rộng 5 đơn vị và chiều dài từ 3-5 đơn vị với 7-12 ngăn bên trong tùy thuộc vào kích thước mũi khoan và bộ chia. Các khay có thể xếp chồng lên nhau, hai khay vừa với ngăn kéo cao 2 đơn vị của Lista, và chứa ít nhất 5-6 mũi khoan cho mỗi kích cỡ.

Có một gờ ở cạnh trên của mỗi khay để dán nhãn. Tôi chưa hoàn thiện nhãn của mình nhưng đã bao gồm biểu đồ kích thước và tài liệu mẫu làm điểm khởi đầu. Được thiết kế để in ở tỷ lệ 1:1 trên tờ giấy 8.5 x 11". Tài liệu mẫu nhãn tham chiếu các khay được sử dụng cho các bộ mũi khoan nào.

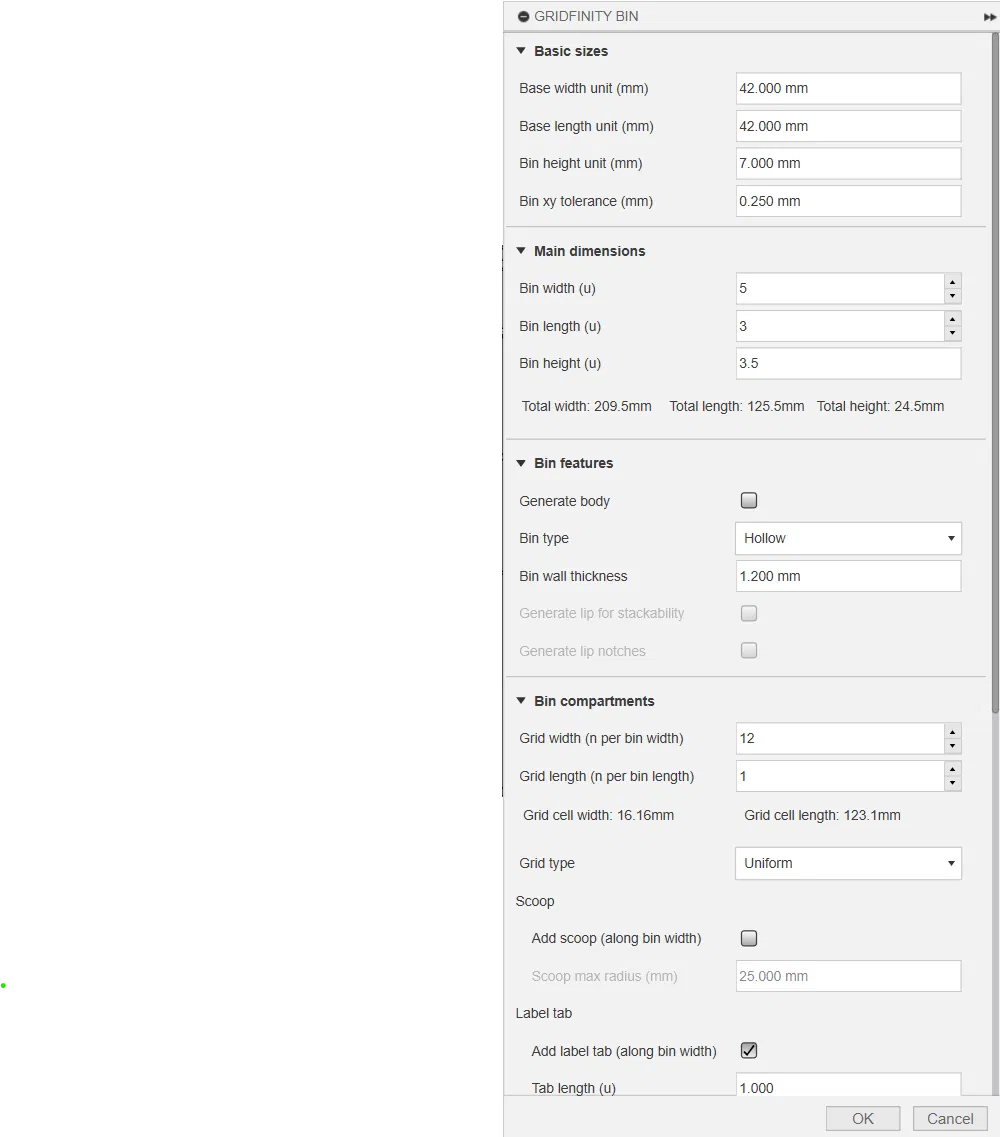

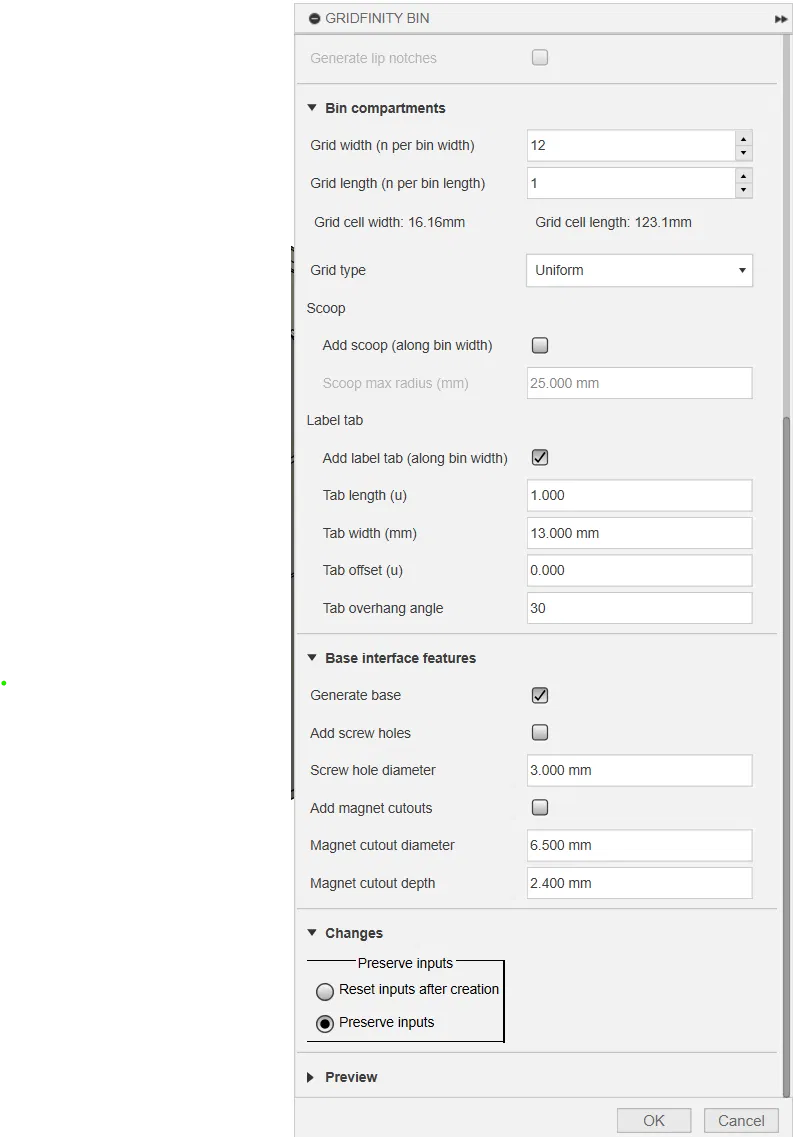

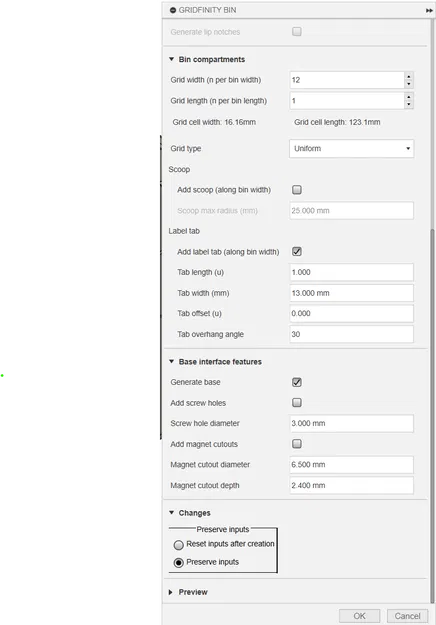

Tất cả các khay được tạo bằng plugin GridfinityGenerator tuyệt vời cho Fusion 360. Tôi đã sử dụng hầu hết các cài đặt mặc định ngoại trừ “Main Dimensions”, loại khay Hollow, Bin Compartments, Label Tab (thông số mặc định), và không có khe cắm nam châm. Ảnh chụp màn hình các thông số cho khay 3x5x3.5x12 được hiển thị trong ảnh.

In trên máy Bambu X1C với sợi nhựa Bambu PETG Basic, đầu phun 0.6mm, Tốc độ = Sport.

Phiên bản Metric sắp ra mắt!
