Giá đỡ Raspberry Pi gắn ray DIN

Có hai mẫu khác mà tôi thích, nhưng mỗi mẫu đều có một điểm yếu nhỏ khiến chúng không thể sử dụng được cho nhu cầu của tôi, vì vậy tôi đã kết hợp chúng lại thành một:

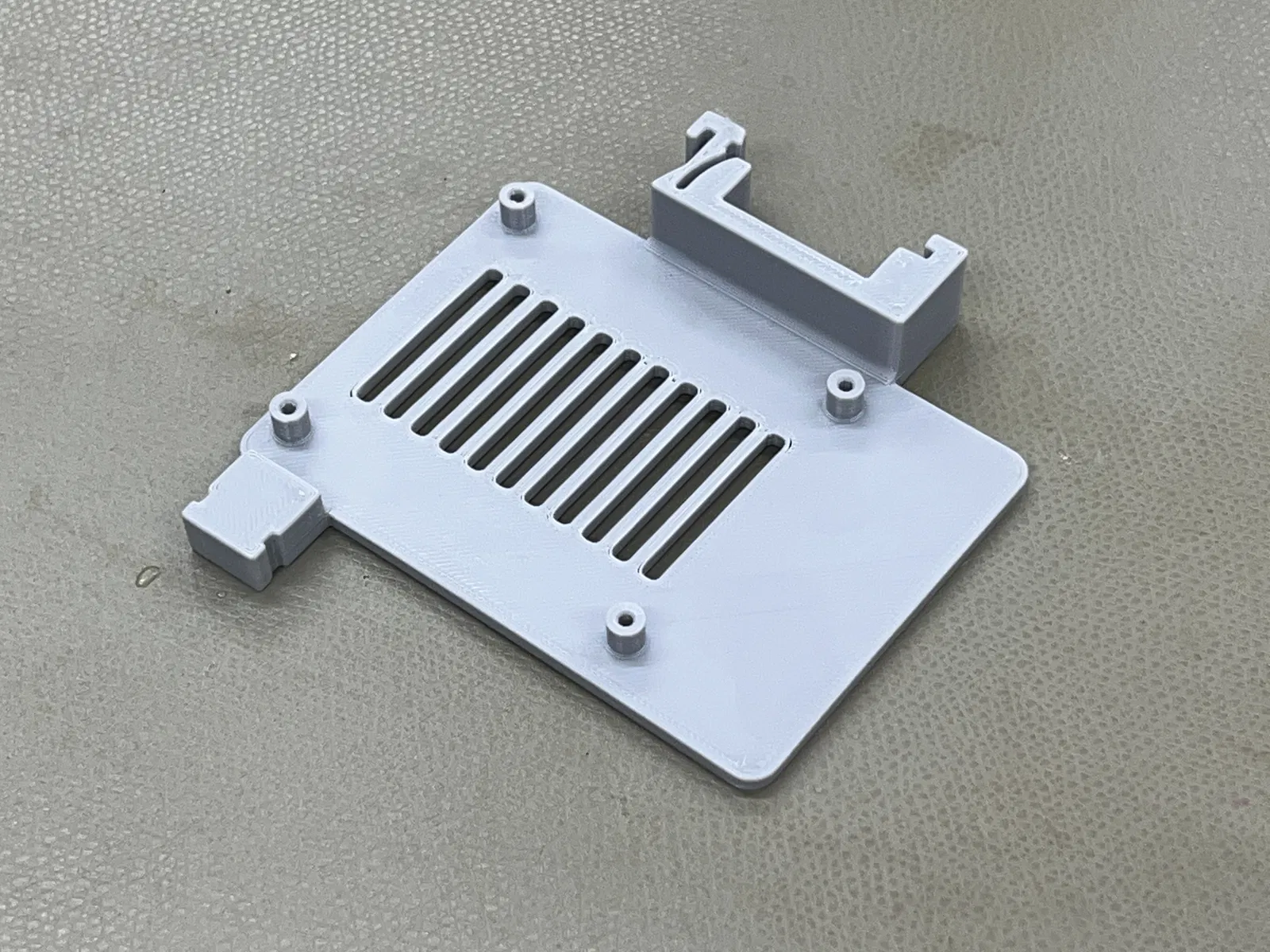

• của peterholly – Tôi thích thiết kế có lỗ thông hơi vì nó dùng ít nhựa hơn một chút và tăng độ cứng cho lớp độn thấp hơn (chưa kể làm mát tốt hơn một chút?). Không may là các lỗ có kích thước M3 quá lớn (lỗ trên RPi của tôi nhỏ hơn).
• Raspberry Pi 4 DIN Rail Mount của uwearzt – Cái này có một số cải tiến so với cái kia, nhưng tôi không thích việc phải tự thêm các chân đế và tôi cũng bỏ lỡ lỗ thông hơi tiện lợi có trong cái kia.

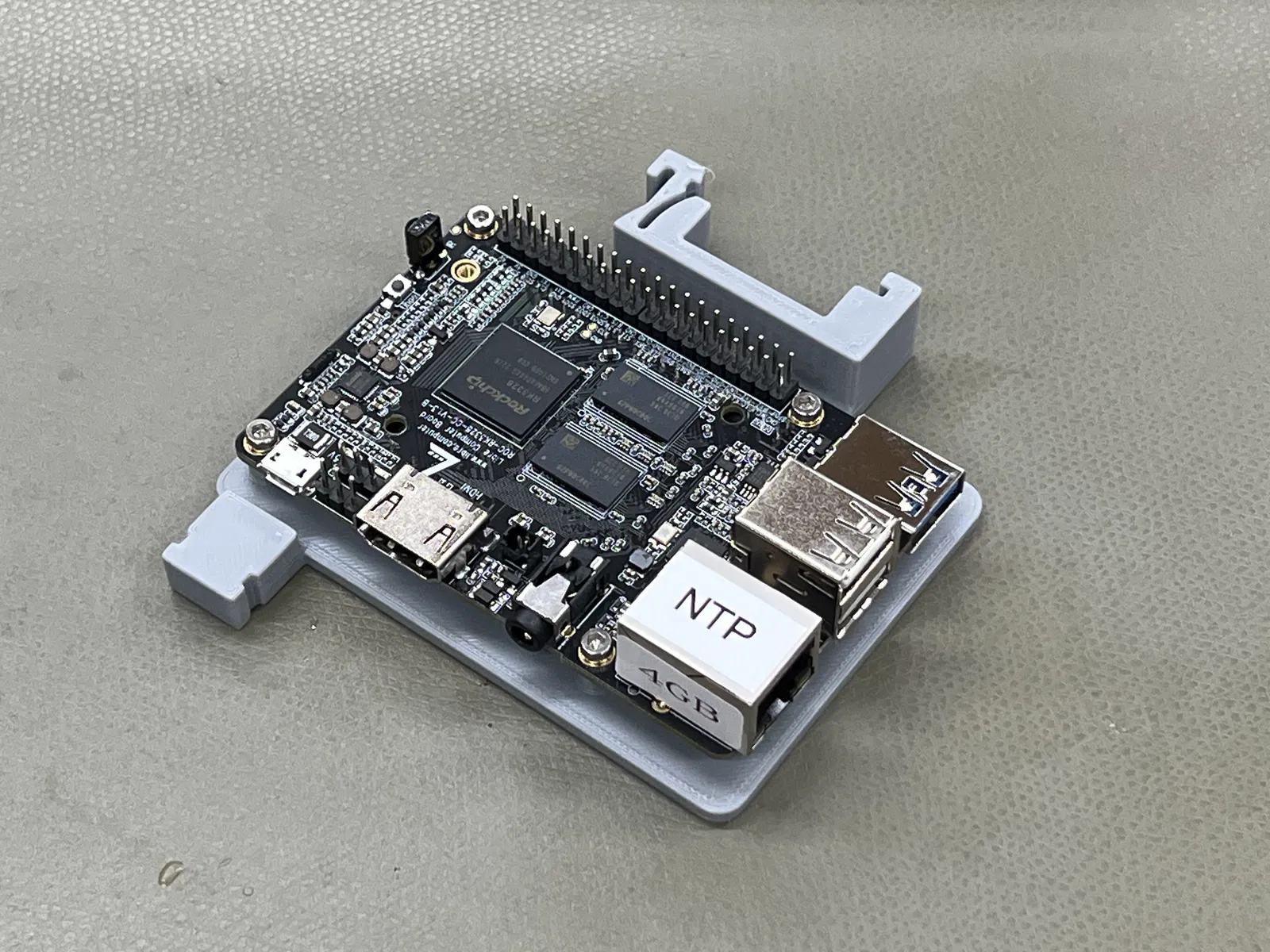

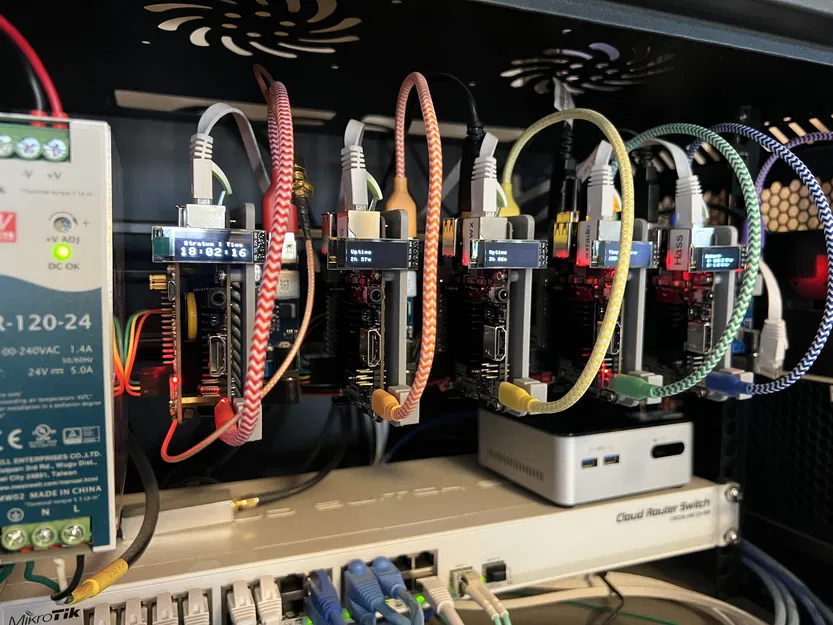

Phiên bản chỉnh sửa của tôi về cơ bản là sự kết hợp của hai mẫu, ngoại trừ các chân đế có lỗ cho vít M2.5, (theo ý kiến của tôi) có vẻ là kích thước hoàn hảo cho các lỗ vít của Raspberry Pi. Các lỗ vừa khít nhưng không quá chặt, vì vậy vít M2.5 sẽ vào một cách dễ dàng, nhưng việc vặn đi vặn lại nhiều lần có thể làm chúng bị lỏng ra.

Tôi đã in những mẫu này bằng ABS với 3 lớp tường/vỏ và 20% lớp độn, vì vậy chúng nhẹ nhưng không mỏng manh.

Cũng bao gồm một tệp f3d cho Fusion 360, với kích thước lỗ được tham số hóa để bạn có thể tinh chỉnh mẫu cho kích thước vít khác. Đường kính ngoài của các chân đế sẽ tự động điều chỉnh theo kích thước lỗ.

LƯU Ý: Lưỡi giữ có thể bị gãy nếu bạn dùng quá nhiều lực. Nó thậm chí có thể bị gãy nếu bạn không dùng quá nhiều lực. Một loại nhựa linh hoạt hơn ABS có thể tốt hơn.

Cập nhật

  Ngày 30 tháng 7 năm 2023 – Tôi nhận thấy phần lưỡi giữ nơi phích cắm USB ngồi vào hơi dày, vì vậy các phích cắm micro-USB lớn hơn sẽ khó căn chỉnh mà không gây căng thẳng cho jack USB. Tôi đã giảm chiều cao đi 1mm, nhưng tôi vẫn khuyên bạn nên sử dụng cáp USB có phích cắm siêu mỏng. Tôi cũng đã thêm một tham số trong tệp f3d để bạn có thể điều chỉnh độ dày nếu cần.
