Bộ chia/van 3 ngả cho máy hút bụi/thu bụi

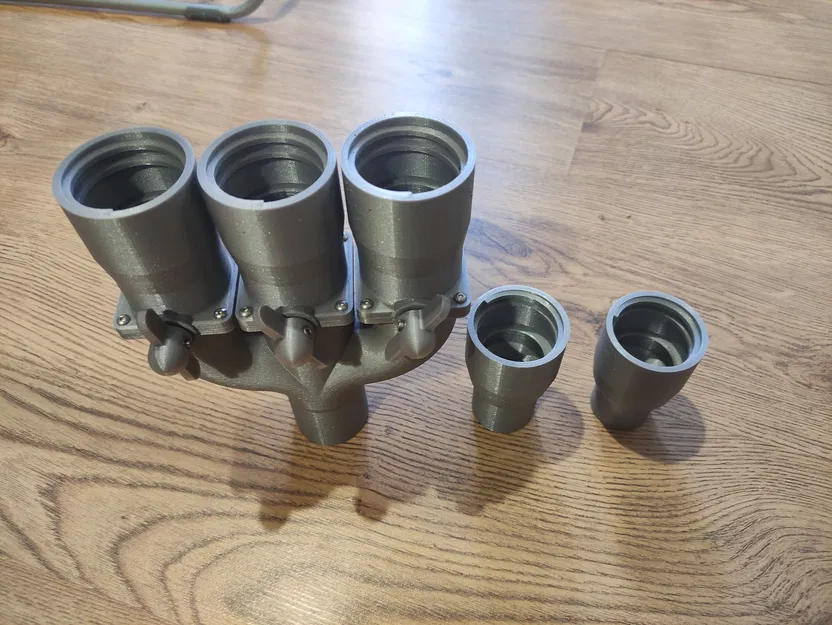

Tôi muốn có cách kết nối máy hút bụi với máy CNC Workbee, máy cưa lọng và có thể là một công cụ thứ ba (ví dụ: máy chà nhám) mà không cần phải cắm thủ công ống hút bụi giữa các công cụ. Vì vậy, tôi đã thiết kế bộ chia 3 đường này với các van bướm trên mỗi ba nhánh.

Đầu vào của bộ chia phù hợp với ống của máy hút bụi V-TUF Mini nhưng việc thiết kế bộ chuyển đổi cho ống có đường kính khác sẽ rất dễ dàng. Các ren ở đầu ra của bộ chia phù hợp với ống này. Nhìn lại thì tôi lẽ ra nên dùng ống mềm hơn nhưng đó là cái tôi đã mua và tôi bị mắc kẹt với nó (không muốn thiết kế lại/in lại mọi thứ và tốn thêm tiền mua ống).

Nếu bạn muốn tự thiết kế bộ chuyển đổi để sử dụng với van hoặc đầu nối ống hút bụi có ren, hai tệp STL được cung cấp ("chỉ phần ren ống hút bụi" và "chỉ phần vỏ van một nửa") chỉ với phần vỏ van một nửa và chỉ phần đầu ren ống hút bụi. Kích thước chung của chúng (nơi thiết kế của bạn sẽ bắt đầu) là đường kính ngoài 45,8 mm và độ dày thành 3 mm.

Mỗi van bướm sử dụng hai vòng chữ O 10x2 mm (ID/tiết diện) và một vòng chữ O 34x2 mm. Tôi đã mua của mình từ đây và đây. Mỗi van cũng yêu cầu bốn bu lông đầu nút M3x12 và bốn đai ốc M3. Một bu lông đầu chụp M3x10 và đai ốc M3 khác được yêu cầu để cố định núm xoay vào trục van.

Lắp ráp van như trong hình:

• Lấy một nửa cổng van bướm và bôi keo siêu dính vào giữa (không quá nhiều, bạn không muốn vòng chữ O lớn bị dính keo).

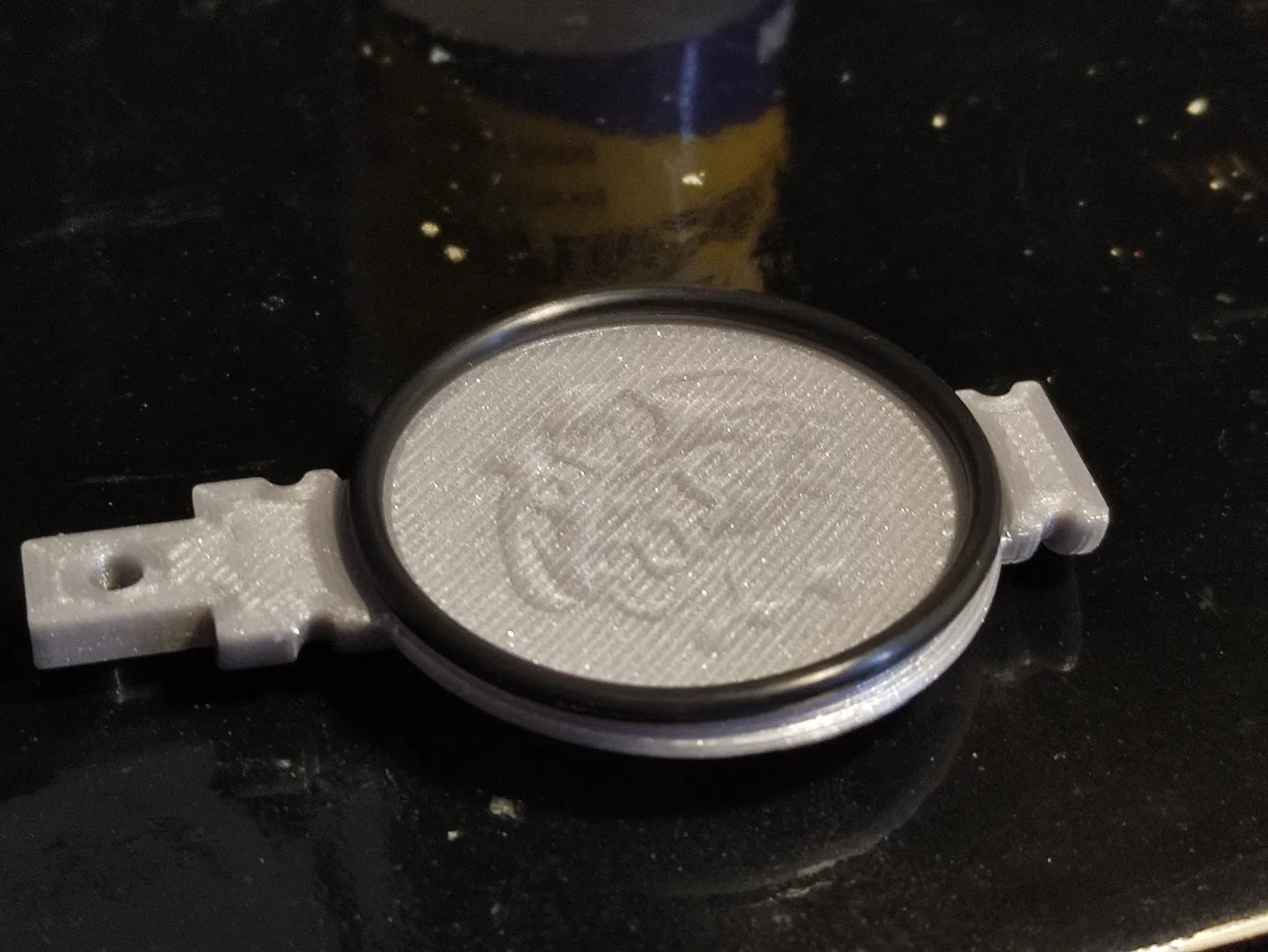

• Đặt vòng chữ O lớn lên trên. Nó sẽ không khớp vào rãnh dọc theo chu vi của cổng van bướm: điều này là có chủ đích.
• Đặt nửa còn lại của cổng van bướm lên trên và cẩn thận ép cả hai phần lại trong khi vuốt từ bên này sang bên kia để ép vòng chữ O giãn ra và khớp vào rãnh được tạo bởi cả hai phần của cổng bướm. Đảm bảo cả hai phần được căn chỉnh và bằng phẳng.

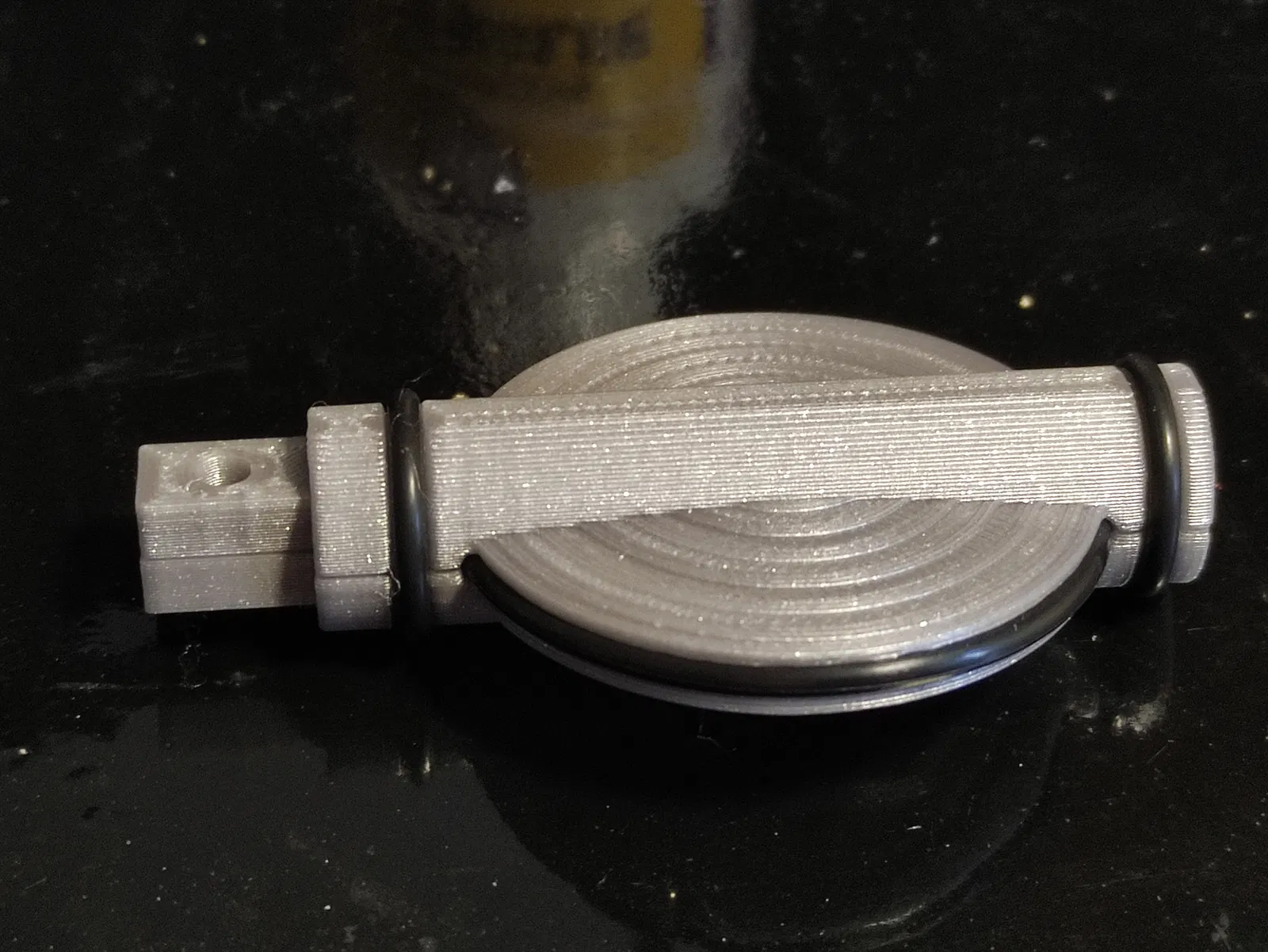

• Kéo hai vòng chữ O nhỏ hơn qua cả hai đầu của cụm lắp ráp vào các khe cắm được cung cấp.

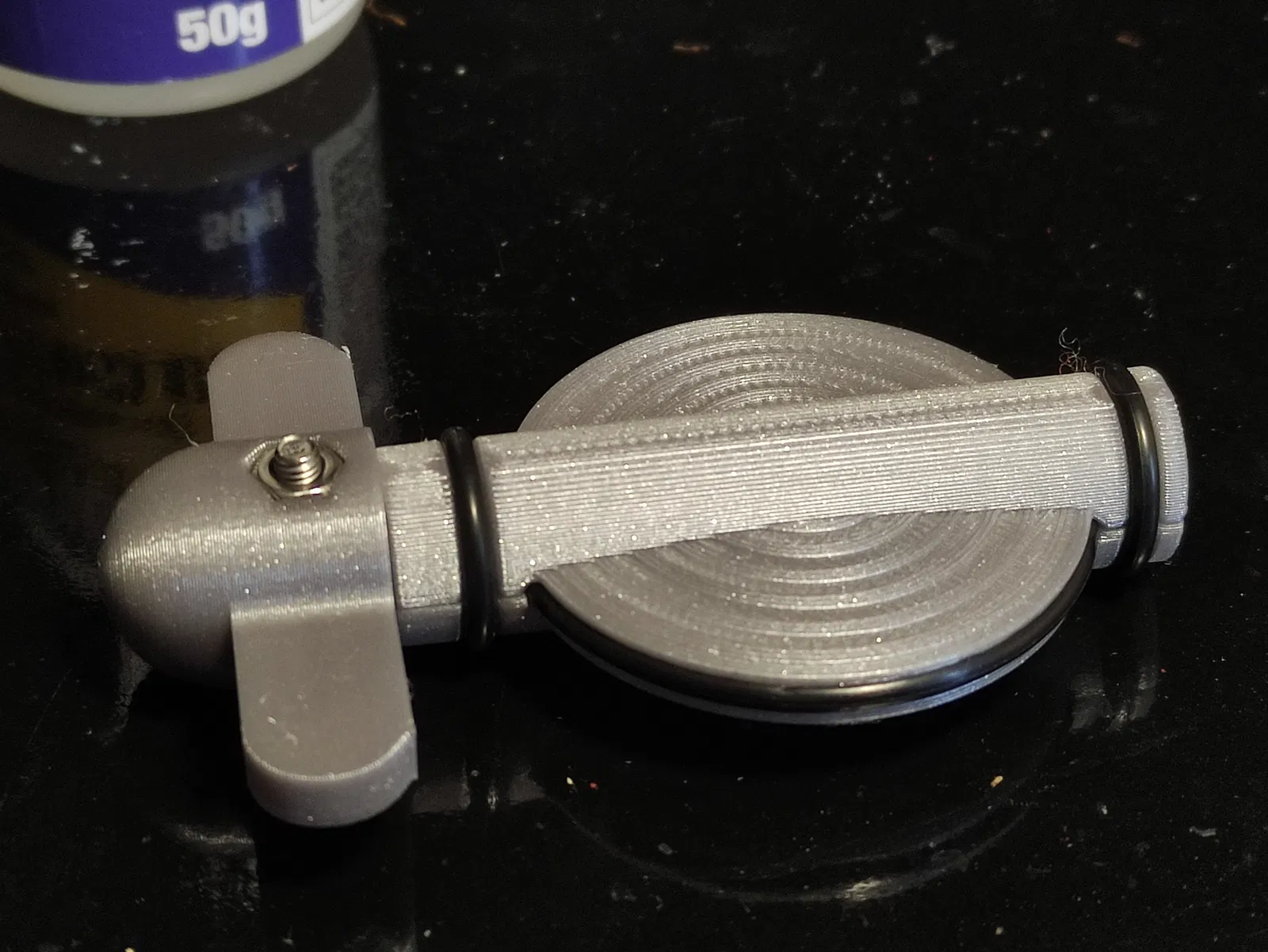

• Đặt núm xoay lên trục vuông và cố định bằng bu lông và đai ốc M3x10.
• Bôi một lượng mỡ hào phóng lên hai vòng chữ O nhỏ hơn: chúng sẽ hoạt động như các ổ trục và bạn không muốn chúng bị dính. Cũng bôi một ít mỡ lên vòng chữ O lớn.
• Lấy cả hai nửa của vỏ van (một nửa là một phần của bộ chia, nửa kia là của đầu nối ống hút bụi có ren) và đảm bảo không có hiệu ứng "chân voi" quá nhiều ở mặt trong của các bề mặt sẽ kết nối. Dũa bỏ nếu có. Nếu không làm vậy, bạn sẽ cần dùng lực quá lớn để xoay van qua vị trí đóng mỗi lần.

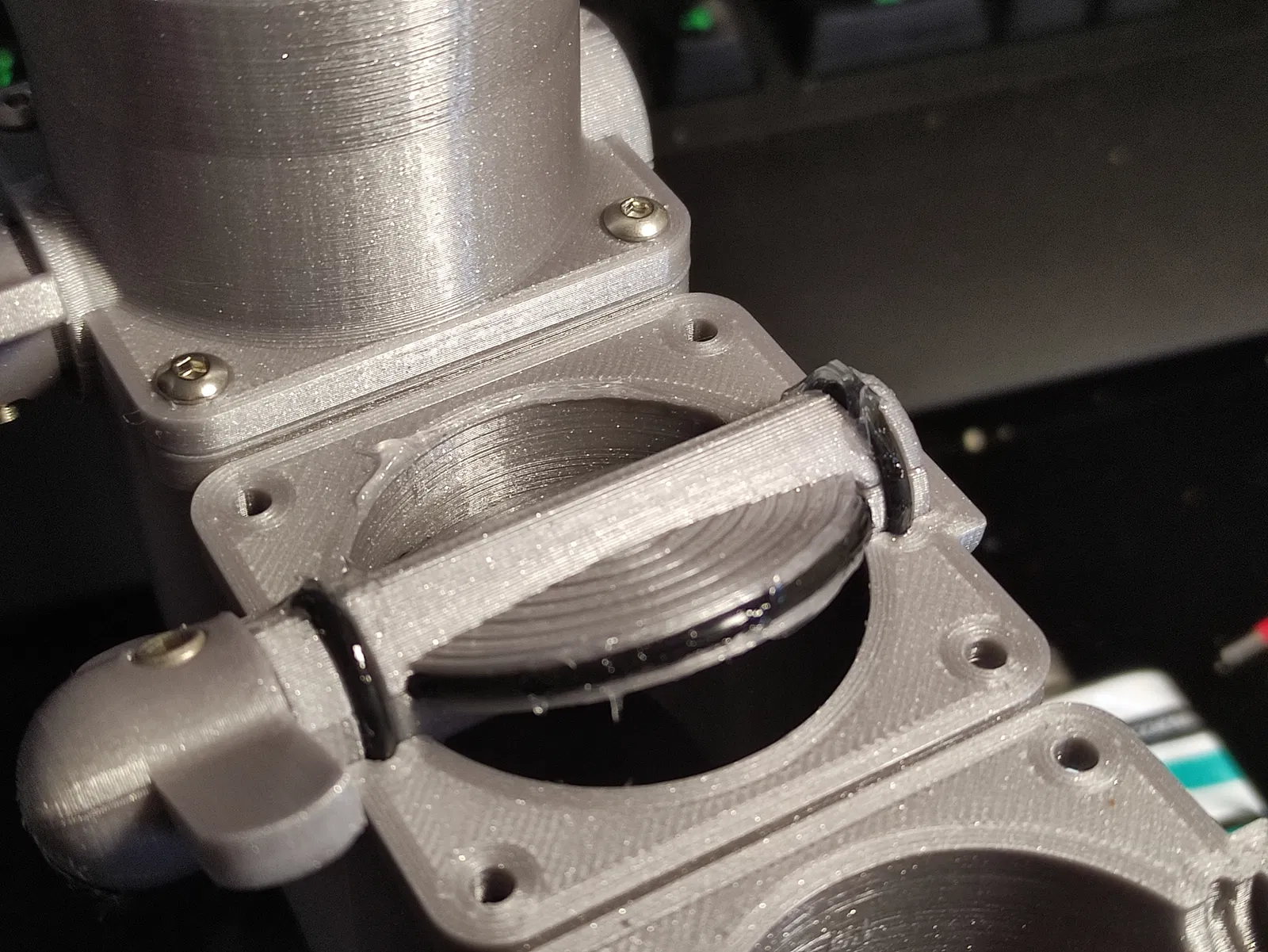

• Đặt cổng van bướm vào một nửa vỏ van và đặt nửa còn lại lên trên nó. Xoay van vài lần để bôi trơn.

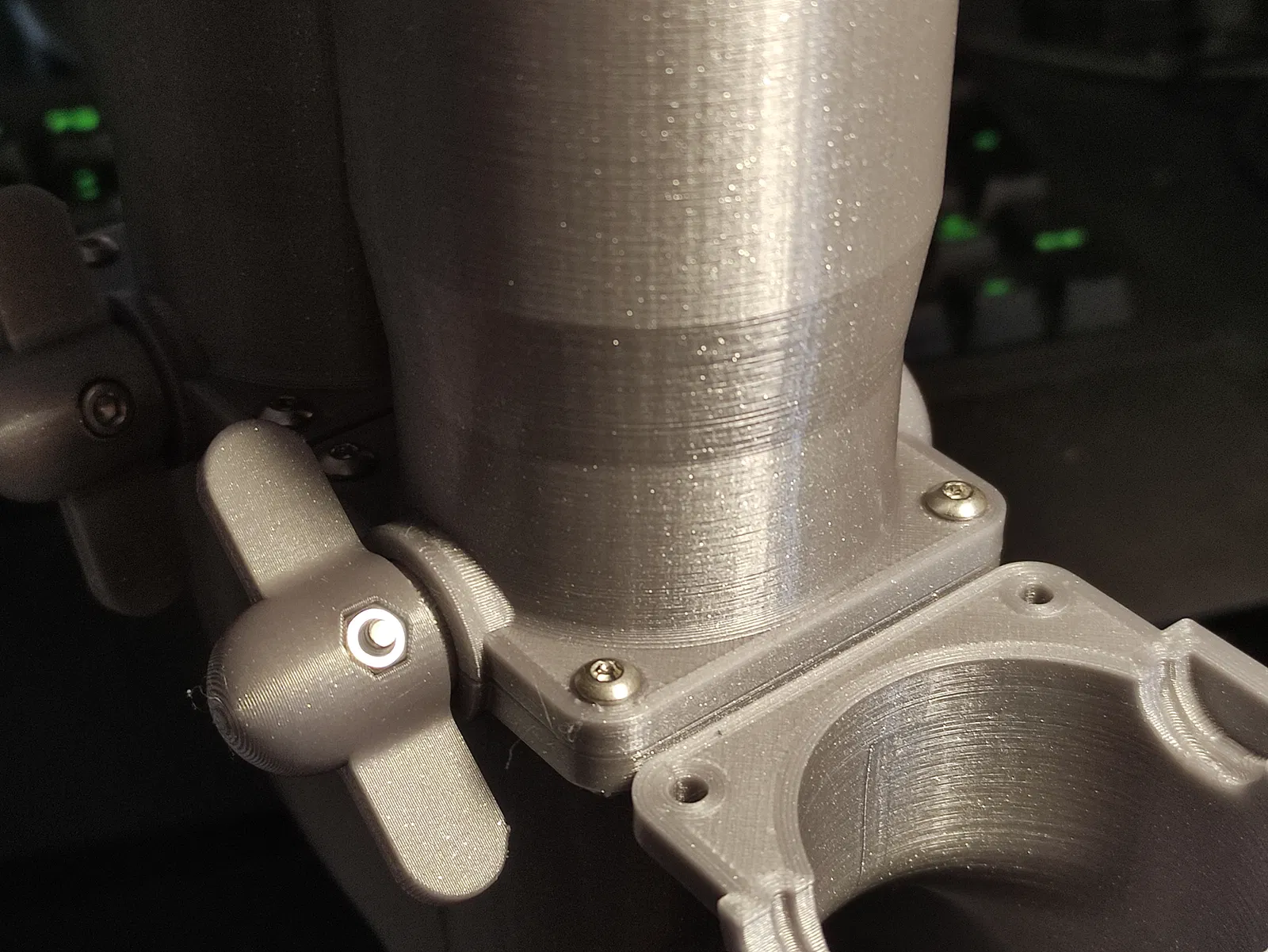

• Sử dụng bốn bu lông và đai ốc M3x12 để cố định vỏ van lại với nhau.
• Xoay van vài lần. Việc này có thể cần một chút lực nhưng các bộ phận cuối cùng sẽ mòn đi. Bạn không muốn van xoay quá dễ dàng, nếu không máy hút bụi có thể bắt đầu mở nó.

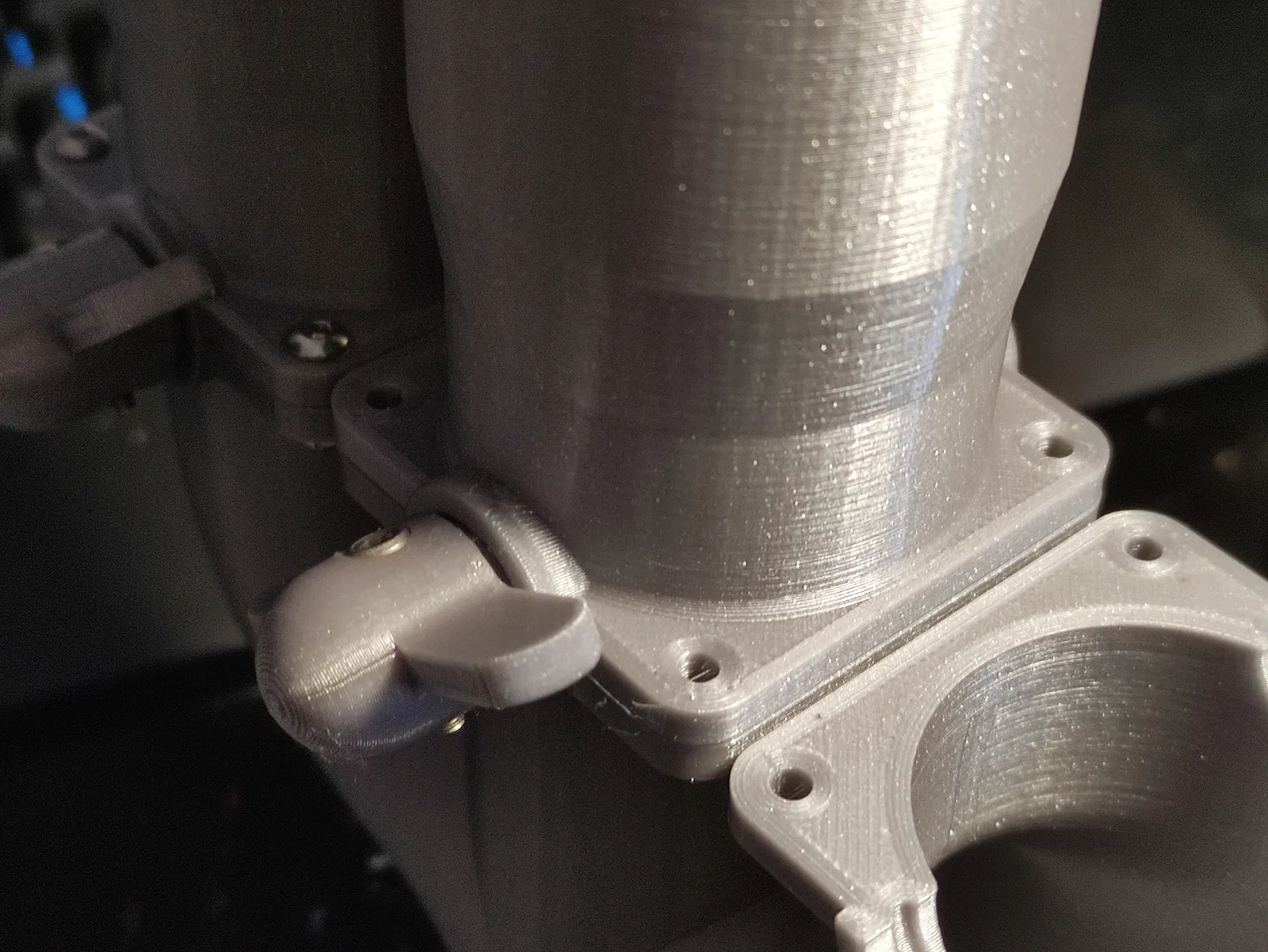

• Các chốt khóa núm xoay được cung cấp để khóa núm xoay ở vị trí đóng hoặc mở. Đặt chúng lên núm xoay và ấn chúng vào vị trí. Chúng sẽ chỉ khớp nếu van được căn chỉnh chính xác ở vị trí đóng hoặc mở.

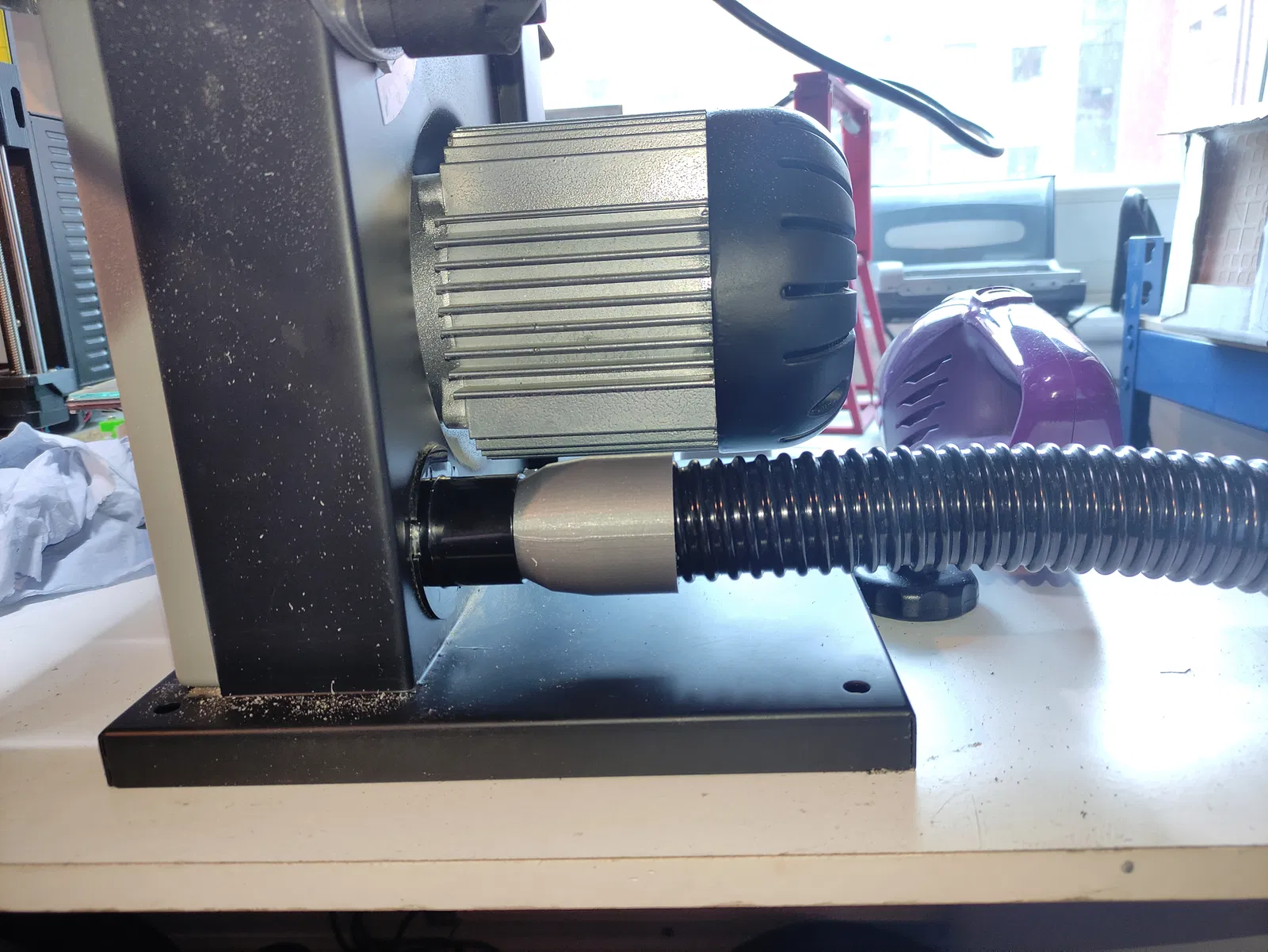

Bộ chuyển đổi cho Workbee và máy cưa lọng phù hợp với giày hút bụi Workbee và cổng hút bụi máy cưa lọng của tôi nhưng việc thiết kế bộ chuyển đổi cho các cổng có đường kính khác sẽ rất dễ dàng. Sử dụng tệp STL "chỉ phần ren ống hút bụi" được cung cấp cho việc này. Tương tự, nếu bạn muốn sử dụng ống khác với bộ chia, hãy sử dụng tệp STL "chỉ phần vỏ van một nửa" được cung cấp để thiết kế bộ phận đính kèm ống của riêng bạn. Đối với cả hai tệp, đường kính ngoài của ống nơi thiết kế của bạn sẽ gắn vào là 45,8 mm và độ dày thành là 3 mm.

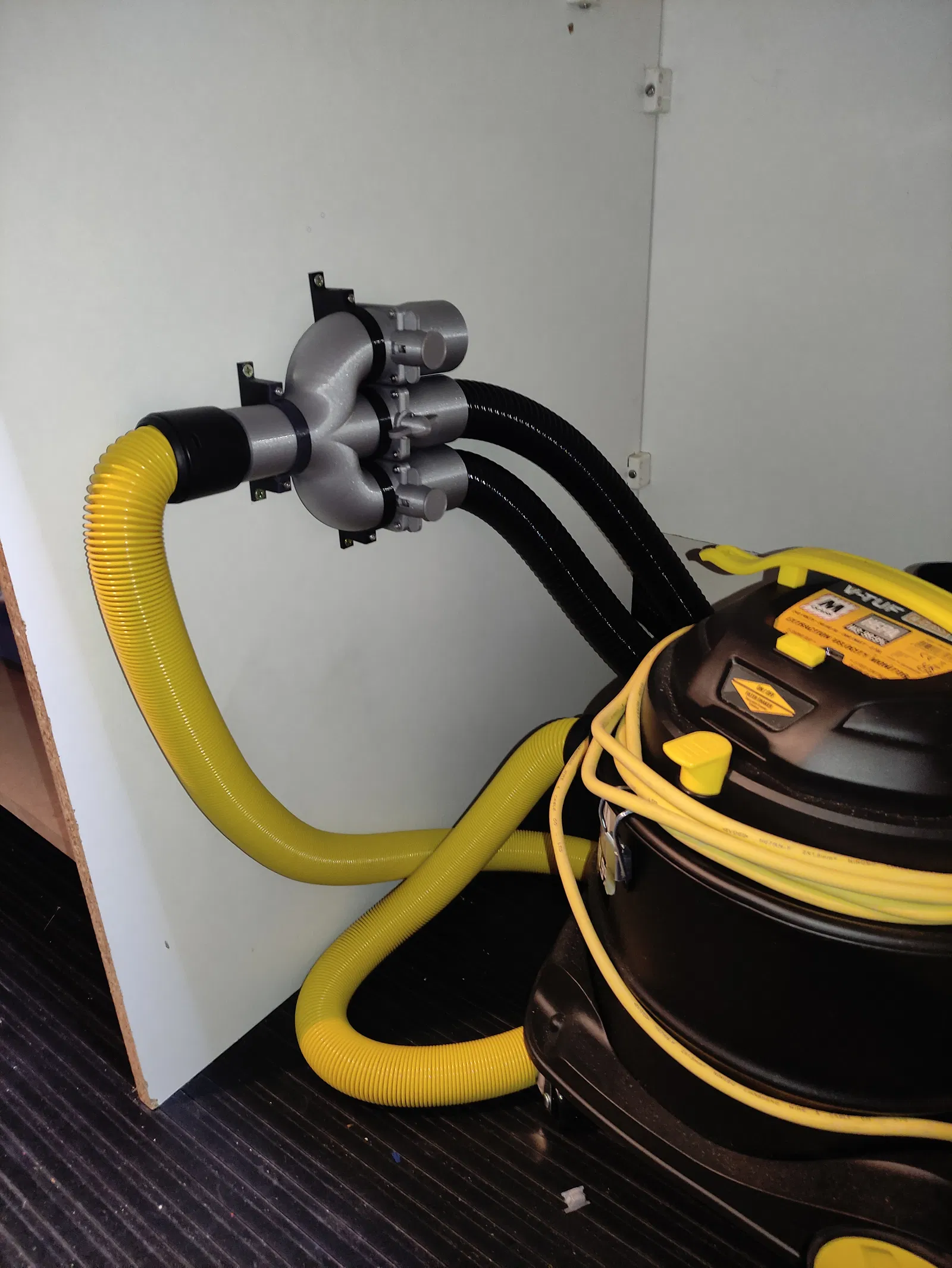

Các giá đỡ cũng được cung cấp để gắn bộ chia vào bề mặt phẳng. Bạn sẽ cần thêm bu lông và đai ốc M3, và vít gỗ cho việc này. Thành thật mà nói, các giá đỡ này là một suy nghĩ sau đó và tôi đã vội vàng thiết kế trong khoảng 15 phút. Chúng làm được việc nhưng khá mỏng manh...

Cần hỗ trợ cho:

• Các bộ phận cong của vỏ van một nửa nơi trục cổng van bướm sẽ quay.
• Chu vi của cổng van bướm một nửa.
• Các đầu mút của cánh núm xoay.

Được thiết kế trong FreeCAD 0.20, cắt bằng PrusaSlicer, in bằng PLA.
