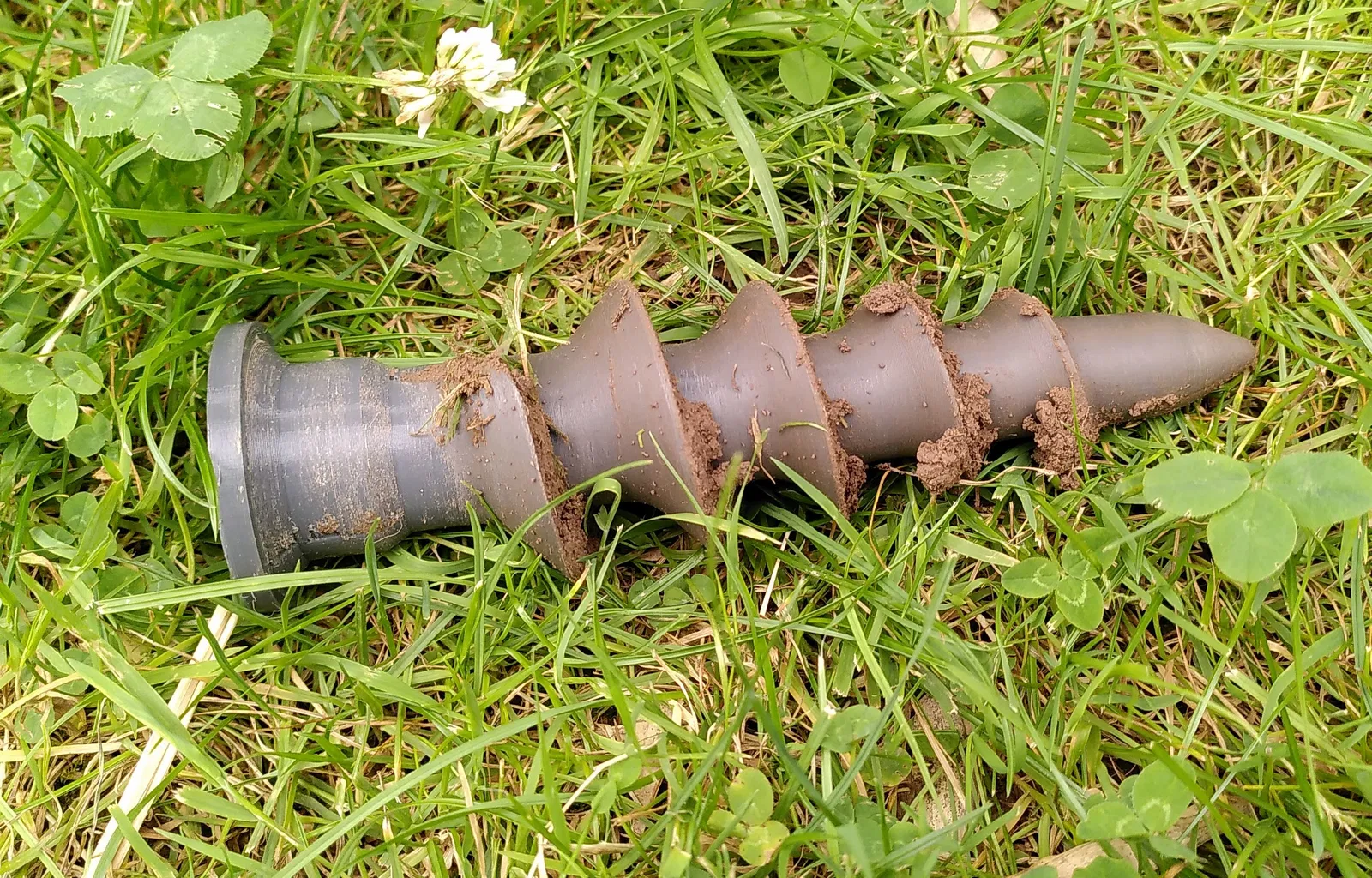

Trụ neo đất

Trụ neo đất

với phần chèn có thể thay thế

Trụ neo này là nền tảng cho giá đỡ ổ cắm làm vườn của tôi (đang hoàn thiện)
.. nhưng cũng có thể được dùng cho nhiều mục đích khác

Lắp đặt xuống đất

Trụ neo được thiết kế cho đất có độ chắc vừa phải. Nếu cần, có một mô hình để gia cố trụ (booster.stl)

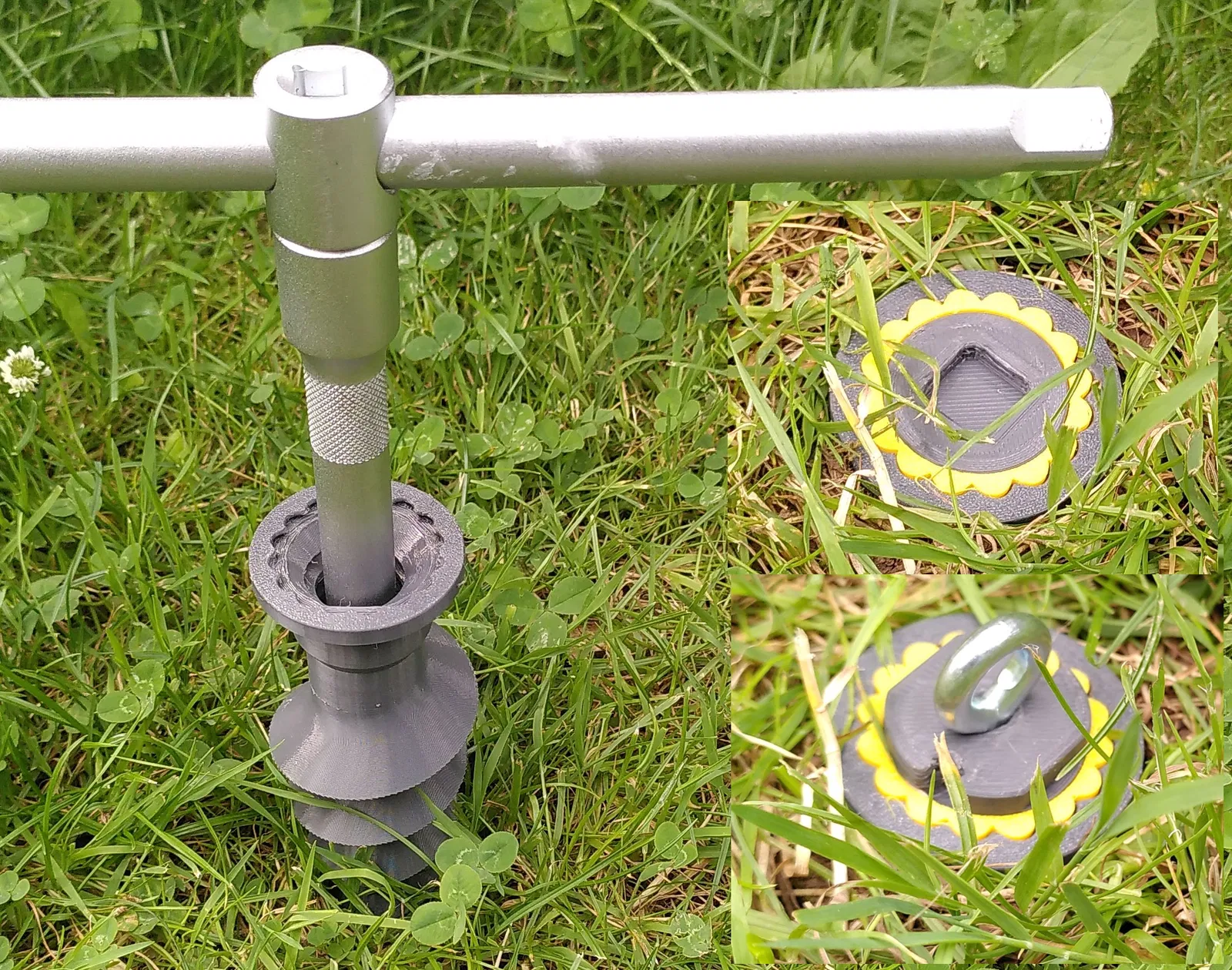

Xin vui lòng dùng một cây nối dài 1/2 inch để vặn trụ xuống đất.

Các loại chèn (Inserts):

chèn ren, để vặn vào và chống xoay trong quá trình sử dụng thông thường.


Chèn hoa

Vít khóa

Nếu trụ neo sẽ ở cố định dưới đất, để đóng chặt trụ.

và để dễ tìm hơn

Chống xoay


Lắp ráp: Gắn chốt chống xoay vào và dùng tuốc nơ vít ấn vào.
Tháo gỡ: Cẩn thận dùng kềm kéo ra.

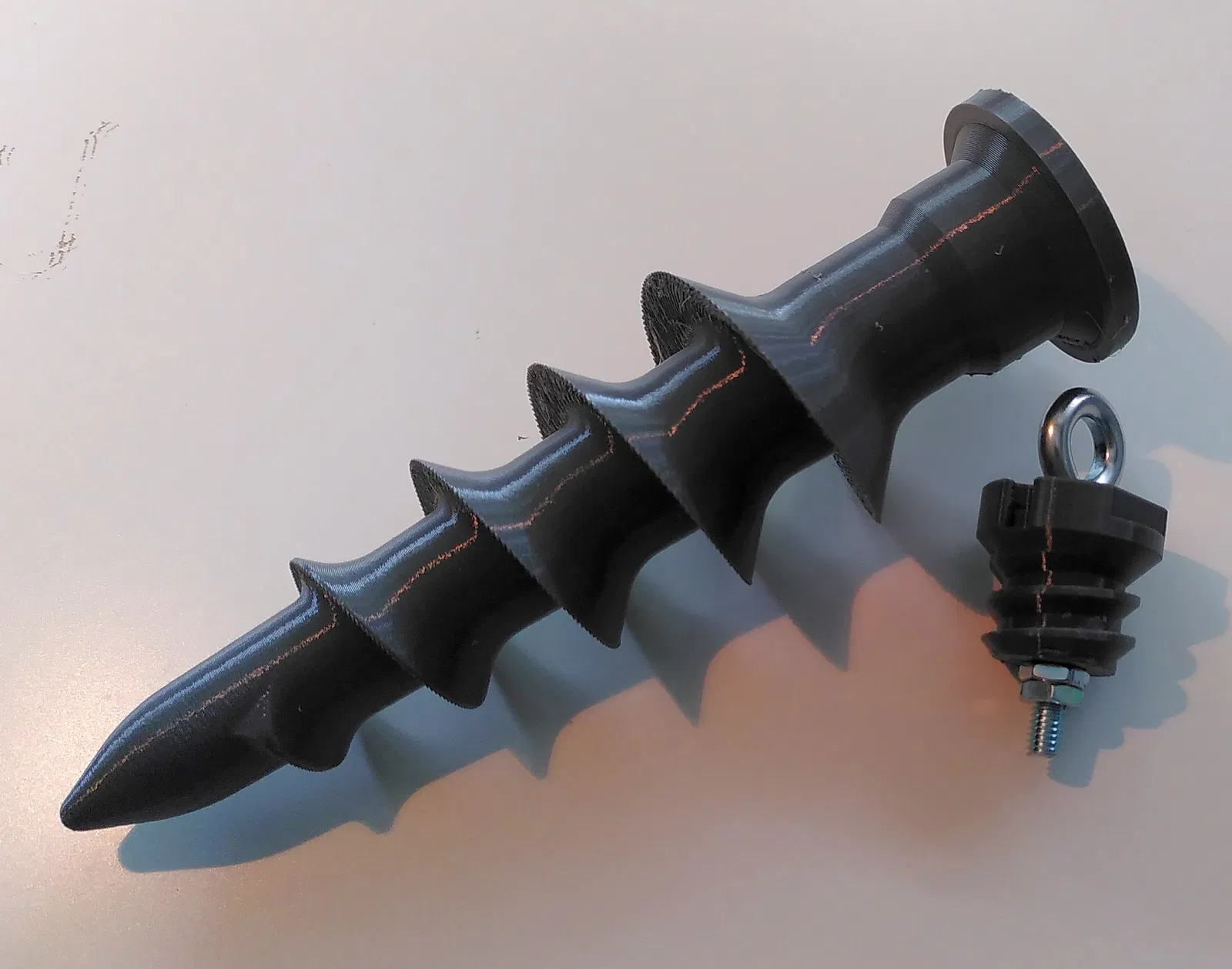

Chèn có lỗ ø6.5
ví dụ cho Móc tròn M6x40

VÀ …

• Nền tảng cho ổ cắm làm vườn (đang hoàn thiện)

• Khuôn chèn (Insert templates)

  để dễ dàng tạo khuôn chèn của riêng bạn.

Cài đặt in

Căn chỉnh khi in như được chỉ định trong tệp in, không cần căn chỉnh thêm.

Sử dụng lõi gia cố (Cura)

• Tắt chức năng 'merge overlapping volumes'
• Tải cả hai mô hình (ground_anchor.stl + booster.stl)
  Merge models
• Slicing

ground_anchor.stl

Cần có cấu trúc hỗ trợ, chỉ 11.5mm phía dưới,

• Góc cho cấu trúc hỗ trợ: 51°
• Vật liệu: PETG
• Đường viền tường: 5+
• Lướiền: >50%,
  với lõi gia cố thì ít hơn

Phần còn lại:

không cần cấu trúc hỗ trợ.

• Vật liệu: PETG
• Đường viền tường: 3+
• Lướiền: >15%, tùy thuộc vào tải trọng
