Zora: NAS Mini-ITX 5 khay

ZORA

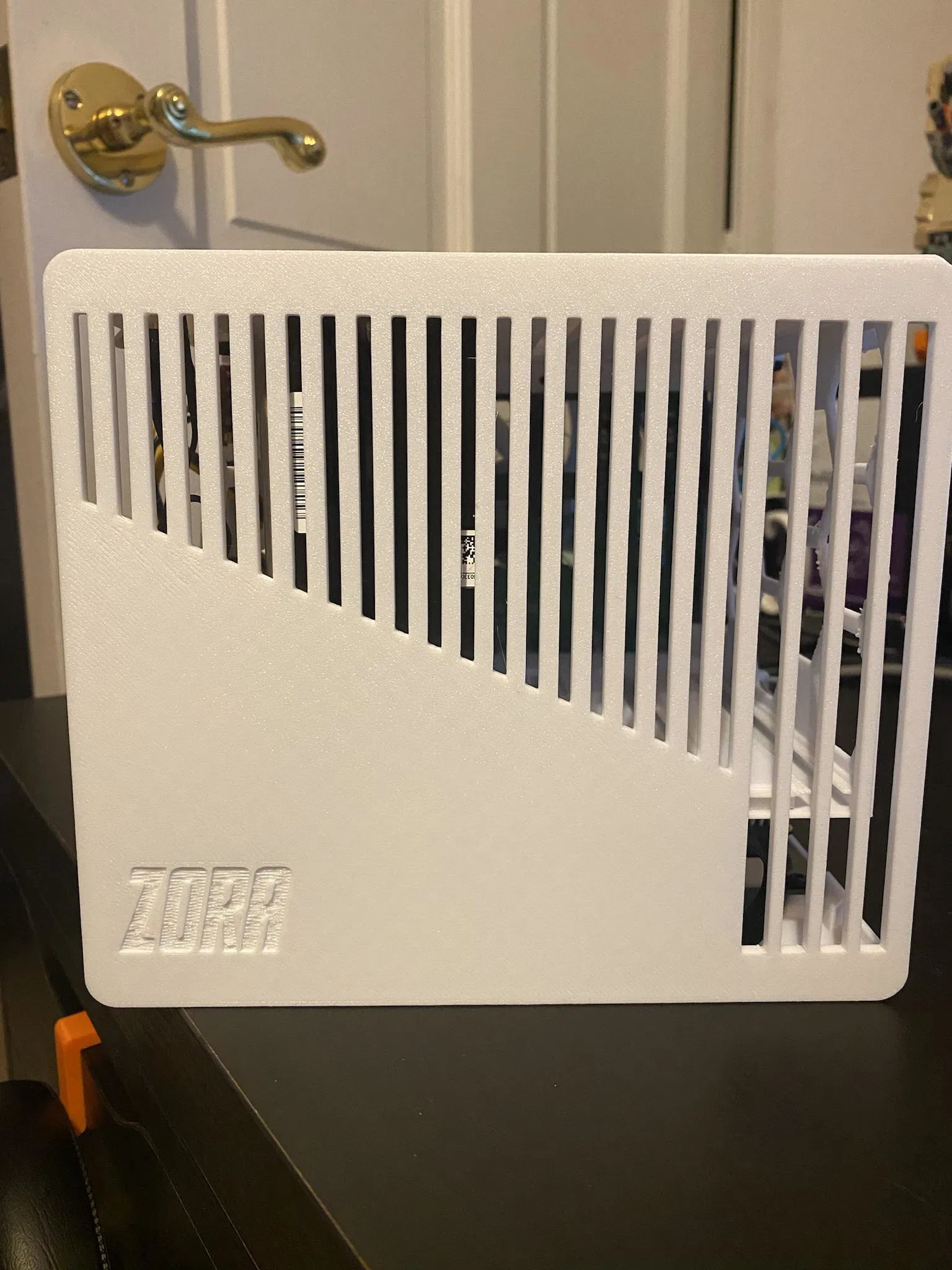

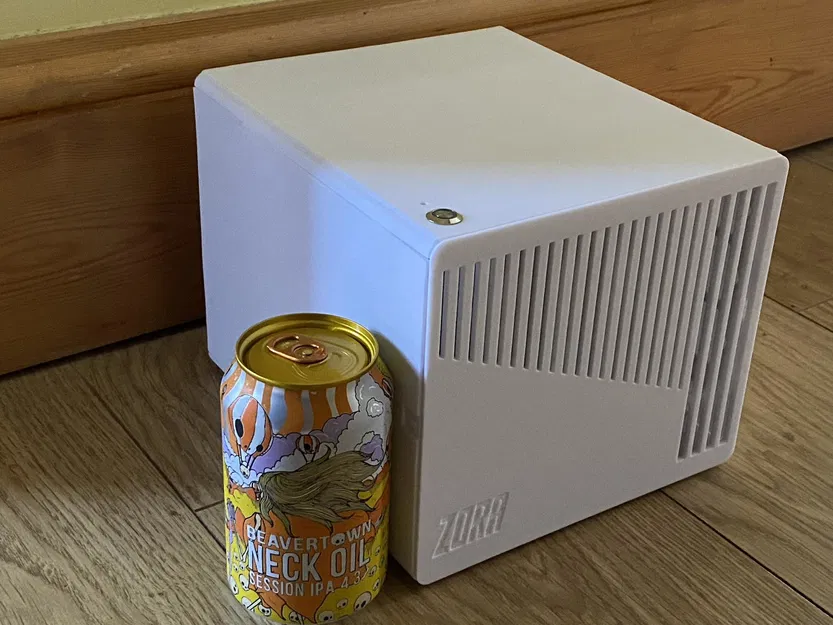

Thùng máy NAS 5-bay dung tích 6.1 lít có chức năng hotswap.

In bằng sợi nhựa PETG với chiều cao lớp 0.2mm. Cần khoảng ~660g filament.

Phát triển trên OnShape

Danh sách linh kiện

Linh kiện chính

• 1x Mainboard Mini ITX + CPU + RAM (cần loại mỏng)
• 1x Backplane Jonsbo N1
• 1x Cáp SATA 6 cổng 90 độ
• 1x Nguồn DC-ATX
• 1x Cáp nối dài ATX 20cm
• 1x Nguồn AC-DC ngoài
• 1x Quạt tản nhiệt mỏng 120mm (15mm)

Linh kiện tùy chọn

• 4x Miếng dán chân đế chống trượt
• 1x Vỉ quạt 120mm

Linh kiện Mặt trước

• 1x Nút nhấn 12mm có LED 5V
• 1x LED 3mm
• 1x Dây cáp mặt trước

Ốc vít

• 8x 4x2mm Nam châm tròn - Mặt trước / Khung máy
• 20x 6#-32x5 Ốc HDD có gioăng - Ổ cứng HDD
• 5x 6#-32x5 Ốc HDD - Backplane gắn vào khung HDD
• 4x 6#-32x6 Ốc Khung máy - Khung HDD gắn vào khung máy
• 4x M3x5x7 Ốc Mainboard - Mainboard
• 4x 5x10KB Ốc Quạt - Quạt tản nhiệt
• 8x 6#-32x6 Ốc Khung máy - Khung máy

Lưu ý về linh kiện

Mainboard

Lý tưởng cho các hệ thống tiêu thụ ít điện năng như N5105 hoặc N100. BKHD-1264-NAS (N100) CW-ADLN-NAS (N100/N305) <--- Cổng I/O phía sau được thiết kế riêng cho loại này BKHD-N5100-NAS-I226 (N5105)

Thiết kế thùng máy sao cho chiều cao tối đa của bất kỳ linh kiện nào trên mainboard (bao gồm cả tản nhiệt CPU) nằm dưới khay HDD phải ít hơn một nửa cổng I/O shield (tức là loại thinITX).

Khi sử dụng mainboard CW-ADLN-NAS với tản nhiệt Jonsbo H400S White, có thể tháo quạt để làm mát CPU thụ động.

Ốc vít

Ốc HDD có gờ được sử dụng có thông số kỹ thuật như sau:

• Đường kính mũ: 10.30 mm
• Đường kính ren: 3.4 mm
• Đường kính phần thân không ren: 4.53 mm
• Tổng chiều dài: 11.3 mm
• Độ dày nắp: 1.47 mm
• Chiều dài phần thân không ren: 4.83 mm
• Chiều dài ren: 5 mm

Lắp ráp

1. Ấn nam châm vào tấm trên, tấm đáy và tấm trước (dùng keo nếu bị lỏng)
2. Gắn backplane vào mặt sau của khay HDD bằng ốc HDD
3. Gắn khay vào tấm trên bằng ốc khung máy, đồng thời dùng một con để giữ bộ giữ nguồn
4. Lắp nút nguồn và LED báo hoạt động HDD vào tấm trên

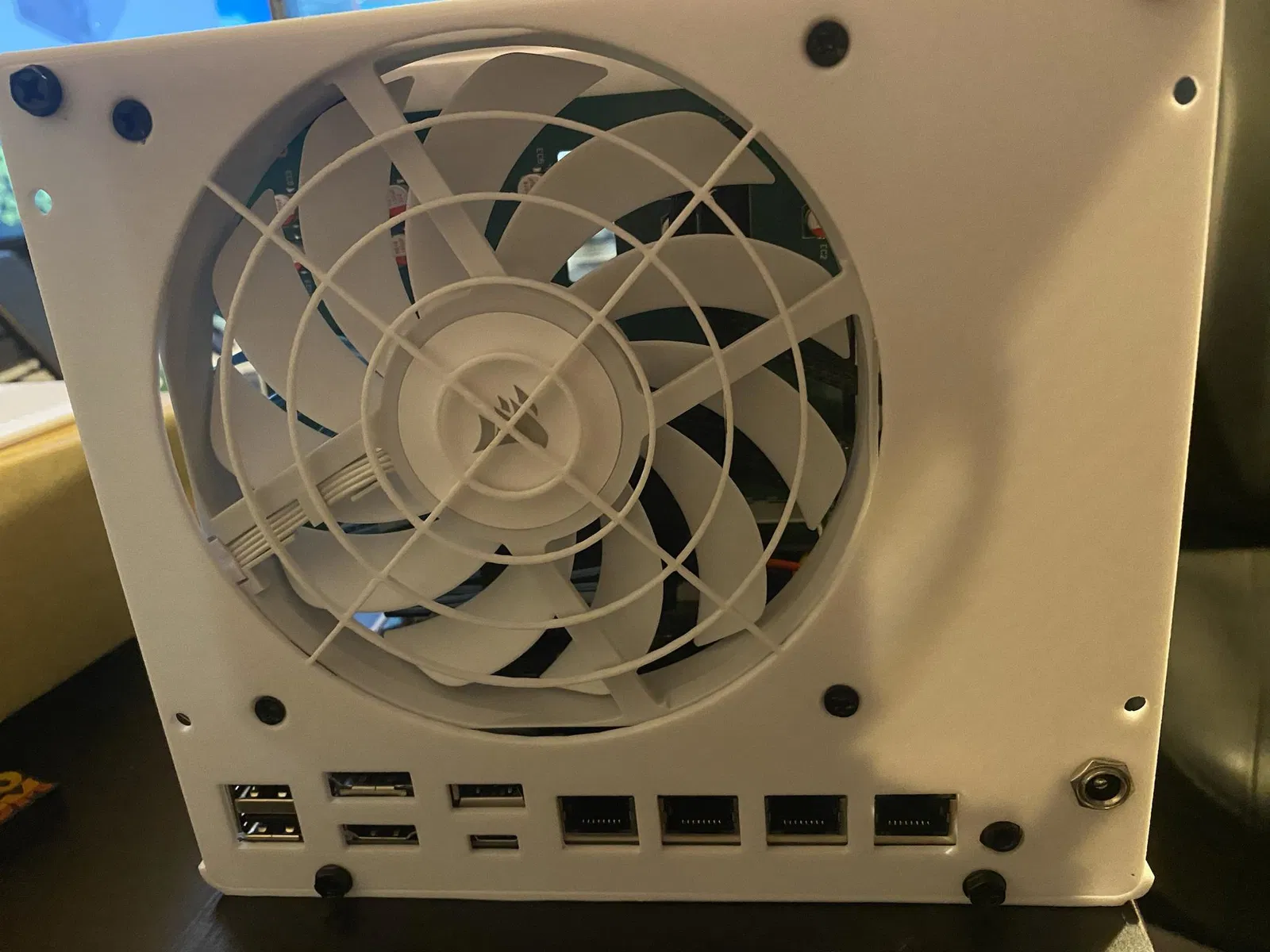

5. Gắn quạt vào tấm sau bằng ốc quạt (tùy chọn gắn vỉ quạt)
6. Gắn tấm sau vào đáy bằng ốc khung máy

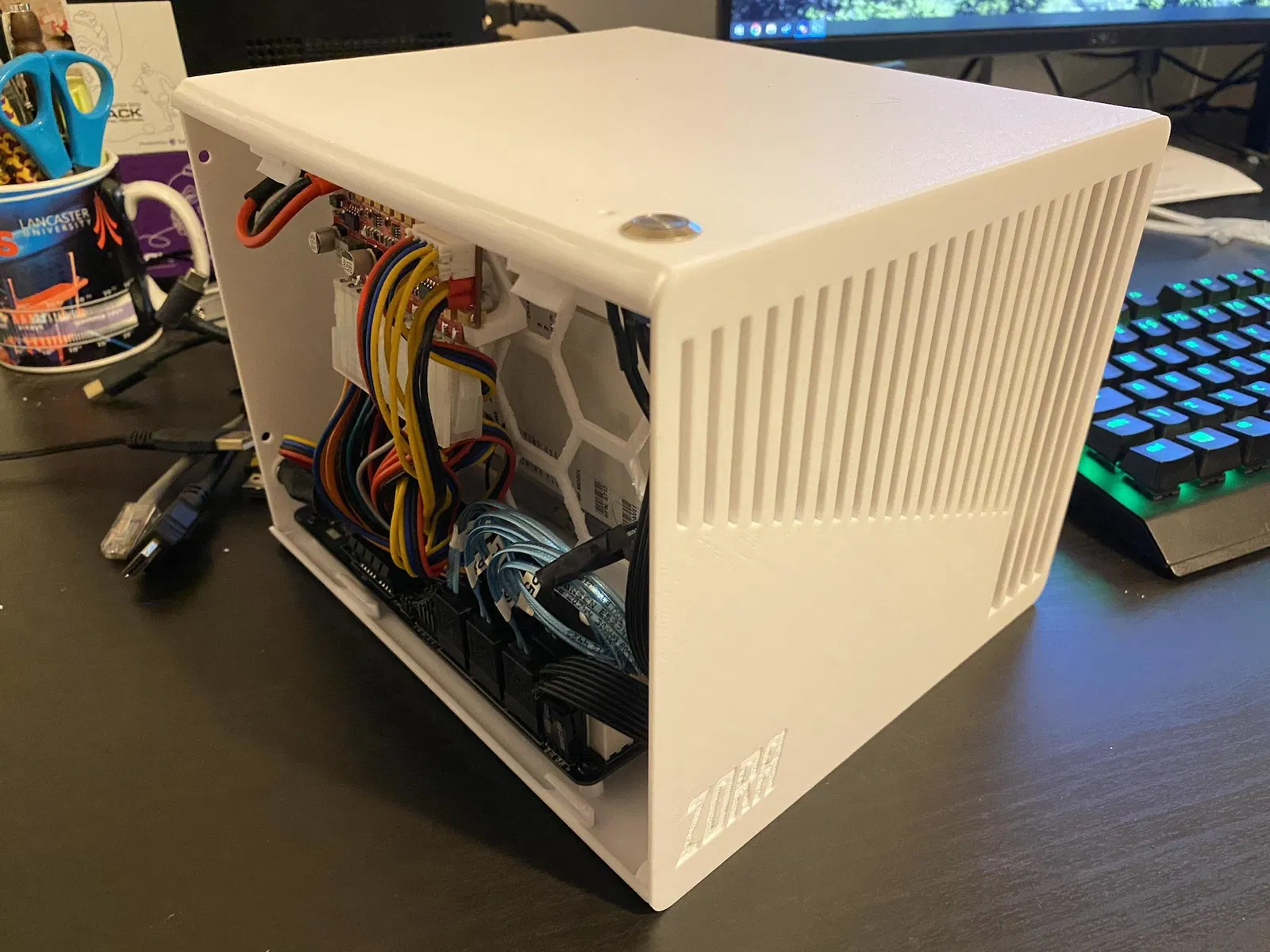

7. Lắp mainboard vào đáy bằng ốc mainboard & cắm các dây cáp cần thiết
8. Lắp jack DC vào tấm sau

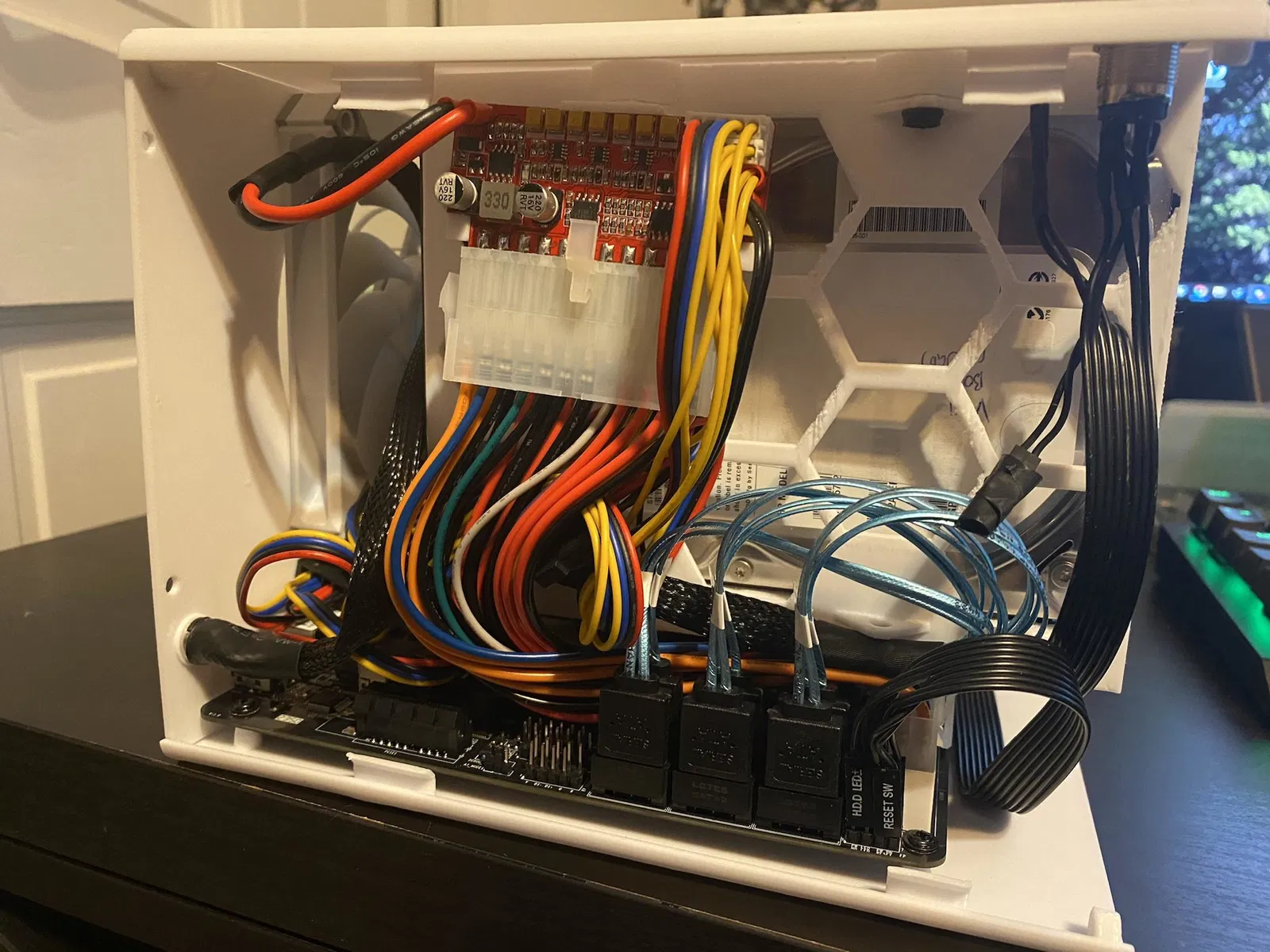

9. Cắm tất cả các dây cáp vào backplane
10. Gắn tấm sau vào tấm trên bằng ốc khung máy
11. Quản lý dây cáp
12. Lắp các tấm bên vào vị trí, sau đó cố định bằng ốc khung máy
13. Tùy chọn dán chân đế vào mặt dưới

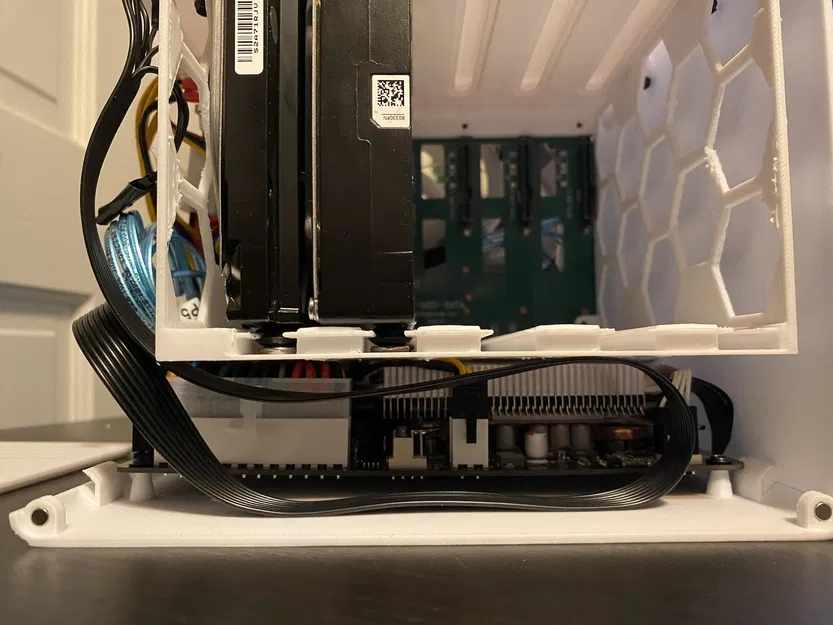

14. Vặn ốc HDD có gờ vào các ổ HDD (hai phía trước, hai phía sau), sau đó trượt vào khay.
15. Dán tấm mặt trước vào
