Vỏ Raspberry Pi-5 Dual SSD

Cái vỏ này được thiết kế để chứa một chiếc Raspberry Pi-5 và hai ổ SSD SATA 2.5” (dày 7mm) tiêu chuẩn. Nó được phát triển dựa trên mẫu của mình, ban đầu được thiết kế cho một ổ SSD.

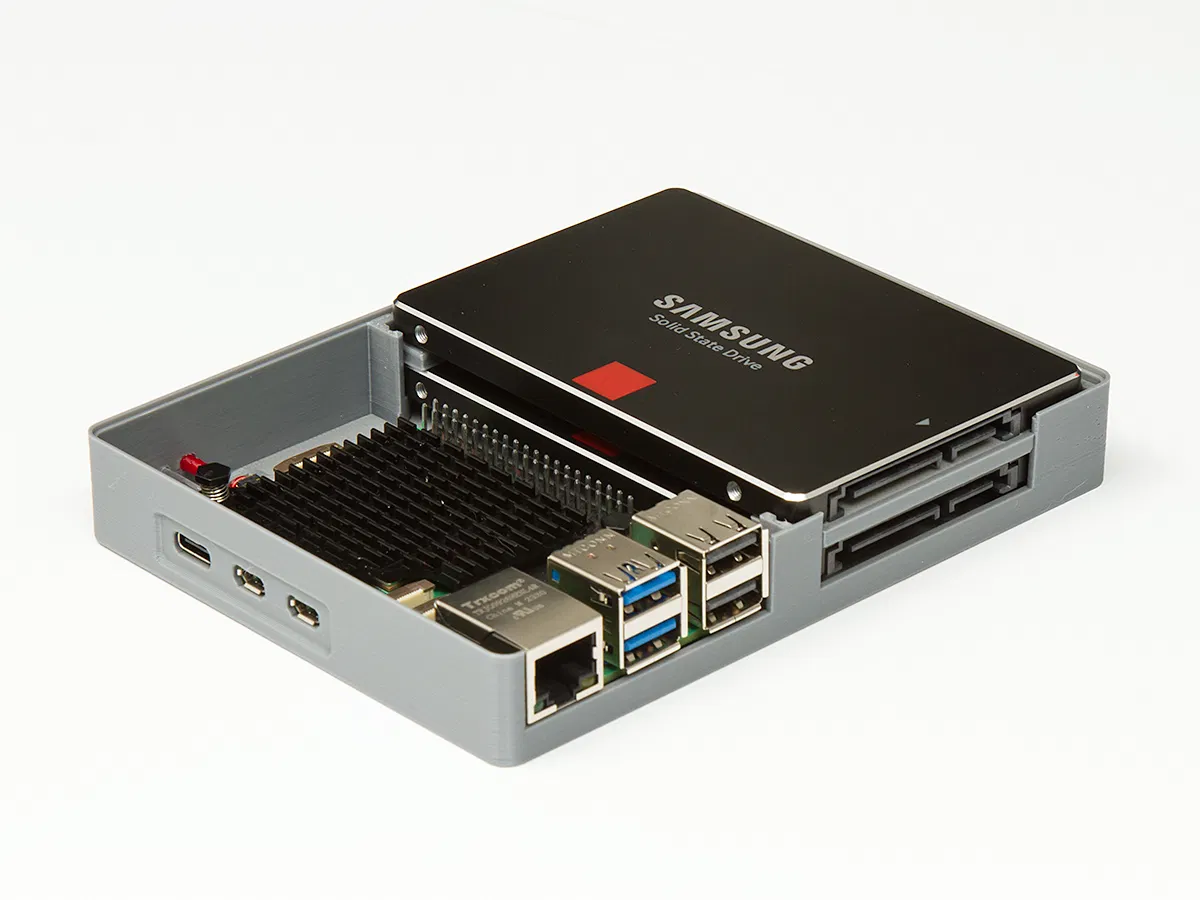

Hai ổ SSD được gắn chồng lên nhau, với các miếng đệm phía trước và phía sau ở giữa để cho phép luồng không khí cũng như khoảng trống cho các đầu nối SATA. (Các chi tiết màu đỏ trong hình dưới đây.)

Chiếc Pi chỉ cần đặt vào đế và được giữ chắc bởi nắp - không cần ốc vít. Mặt sau còn có các lỗ treo chìa khóa để gắn lên bề mặt.

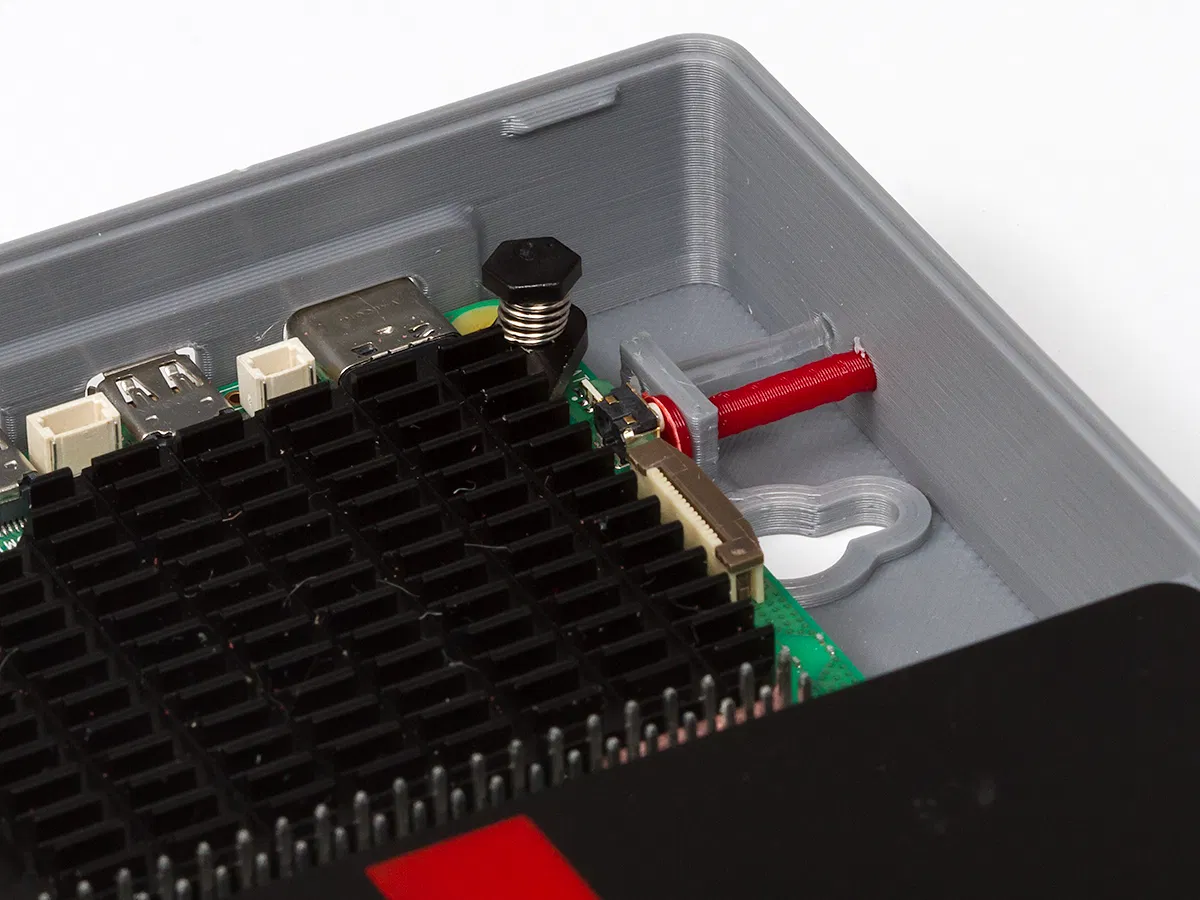

Có một nút nguồn tùy chọn, nếu cần. Bạn có thể sẽ cần chỉnh lại lỗ với mũi khoan 3mm sau khi in và sau đó chỉ cần giữ nút vào vị trí trong khi lắp Pi vào đế.

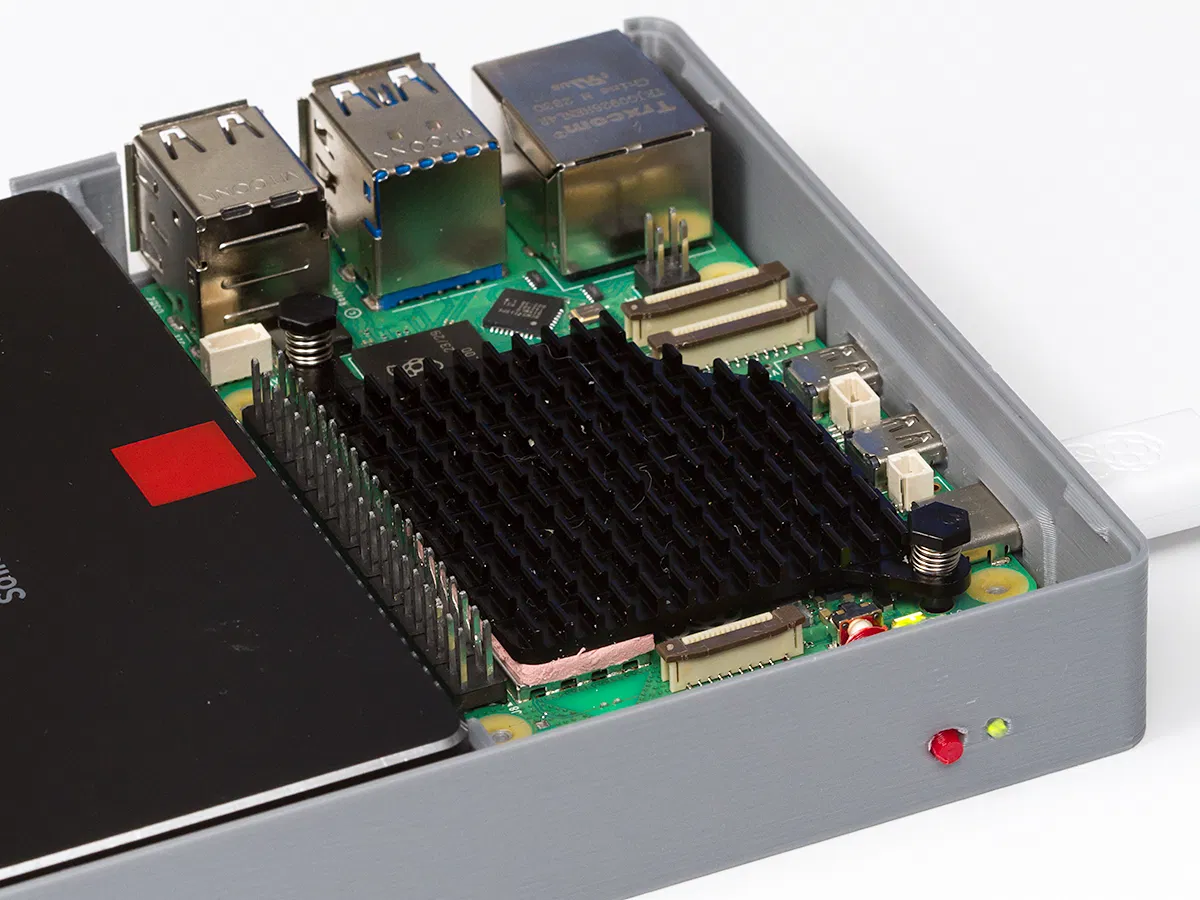

Nếu bạn có một ít sợi filament 1.75mm trong suốt, bạn có thể thêm một ống dẫn sáng để kéo dài đèn LED ra bên ngoài vỏ.

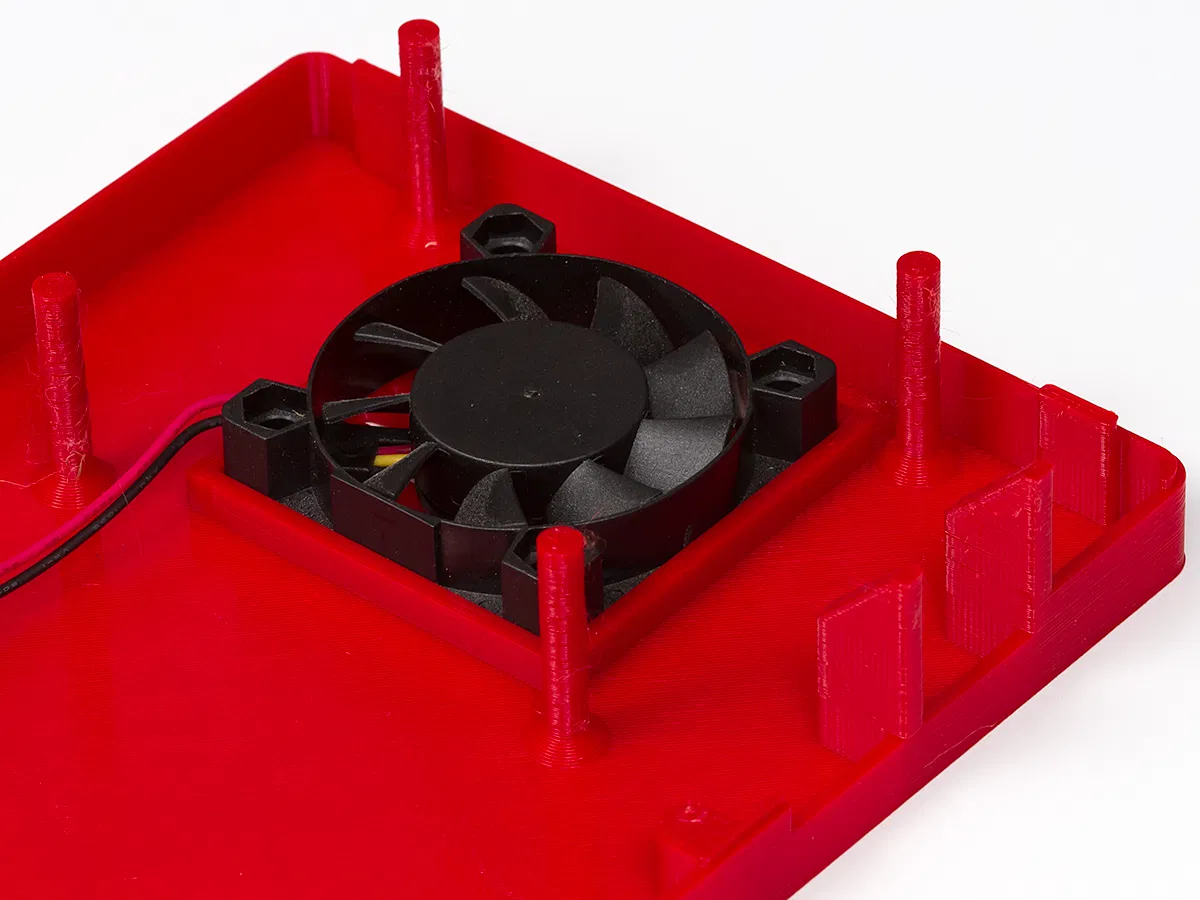

Quạt 40mm chỉ cần ấn vào - một lần nữa, không cần ốc vít. Mình thấy rằng chạy quạt 5 volt từ chân GPIO 3.3 volt tạo ra đủ luồng không khí để giữ cho CPU mát. Mình cũng đang chạy Pi-5 của mình với tản nhiệt thụ động Waveshare.

Mình có kèm theo một bộ chuyển đổi để bạn có thể sử dụng quạt 30mm, nếu bạn muốn. Tuy nhiên, nó khá chật - bạn có thể cần sự trợ giúp phù hợp.

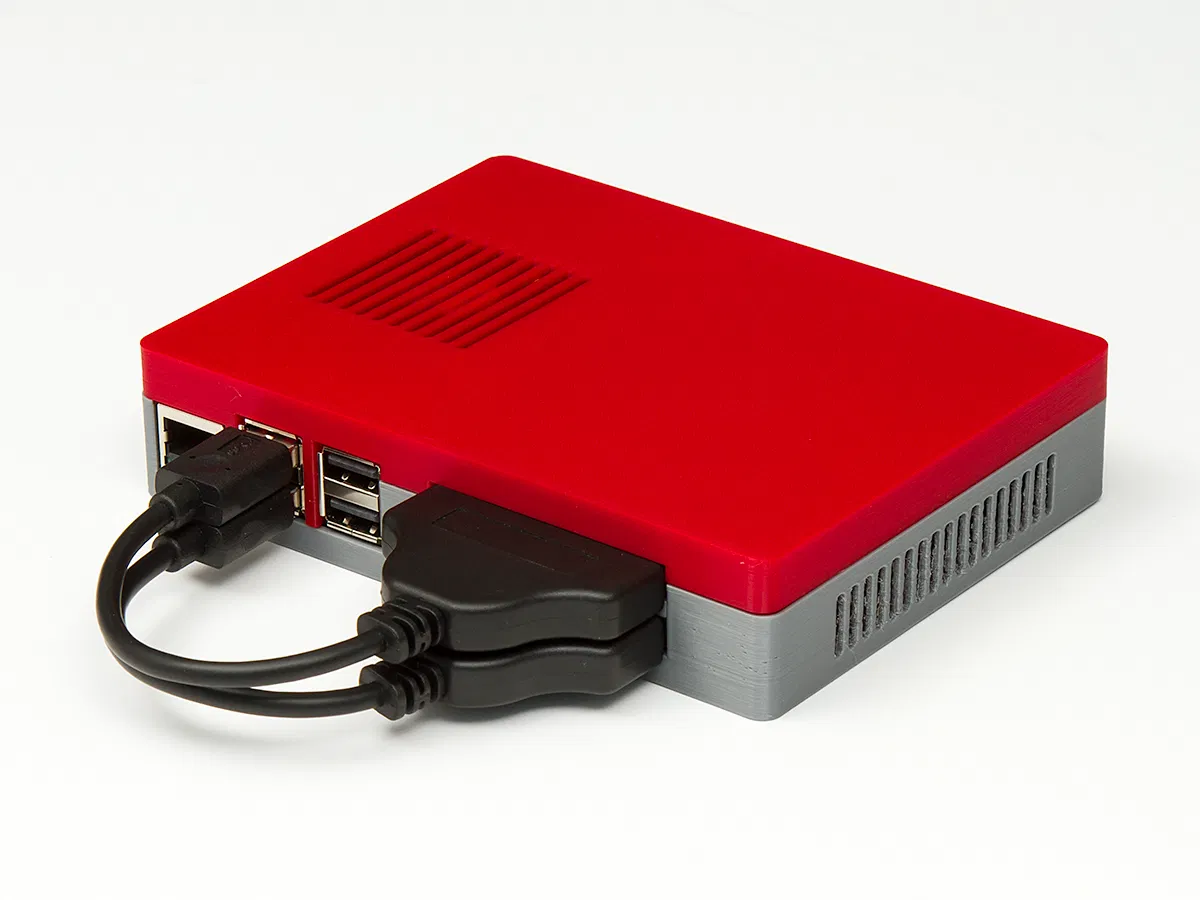

Các cáp SATA sang USB3 kết nối ổ SSD với Pi. Loại mình đang dùng ở đây là của Pimoroni, nhưng có rất nhiều loại khác. Hãy chắc chắn rằng loại của bạn tương thích với Pi vì không phải loại nào cũng vậy. Trang web này có danh sách các bộ chuyển đổi đã được thử nghiệm.
