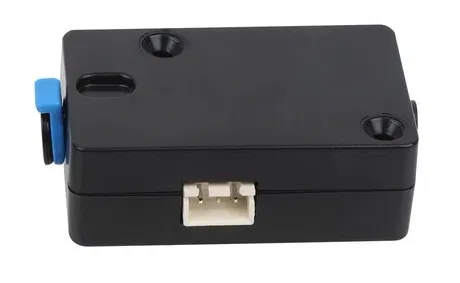

Bản mod cảm biến hết dây tóc cho K1/K1C/K1 Max/Ender 5 S1

Tác giả ReportProcess_547553

Lượt tải
280
Lượt thích
66
Lượt coi
5.602

File 2 119,9 KB

  • K1_Filament_Sensor_mod_offset_filament_path_1767016849.stlSTL · 60,1 KB
  • K1_Filament_Sensor_mod_centered_filament_path_1767016850.stlSTL · 59,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Bản mod này khắc phục sự cố đường đi của dây tóc do vòng bi và khoảng hở ~9mm để sử dụng vòng bi đó.

Lưu ý: Creality sử dụng cùng cảm biến này trên các máy in khác như Ender 5 S1 và có thể cả những máy khác, vì vậy bản mod này sẽ khắc phục được vấn đề tương tự.

Người dùng K1 Max nên sử dụng loại dây tóc có thể chịu được nhiệt độ trong buồng máy vì cảm biến phát hiện hết dây tóc nằm bên trong buồng.

Người dùng K1/K1C/Ender 5 S1 có thể sử dụng bất kỳ loại dây tóc nào vì cảm biến phát hiện hết dây tóc nằm ở bên ngoài.

Hãy thử phiên bản (offset filament path) trước.

  • Tháo ống lót PTFE và kẹp.

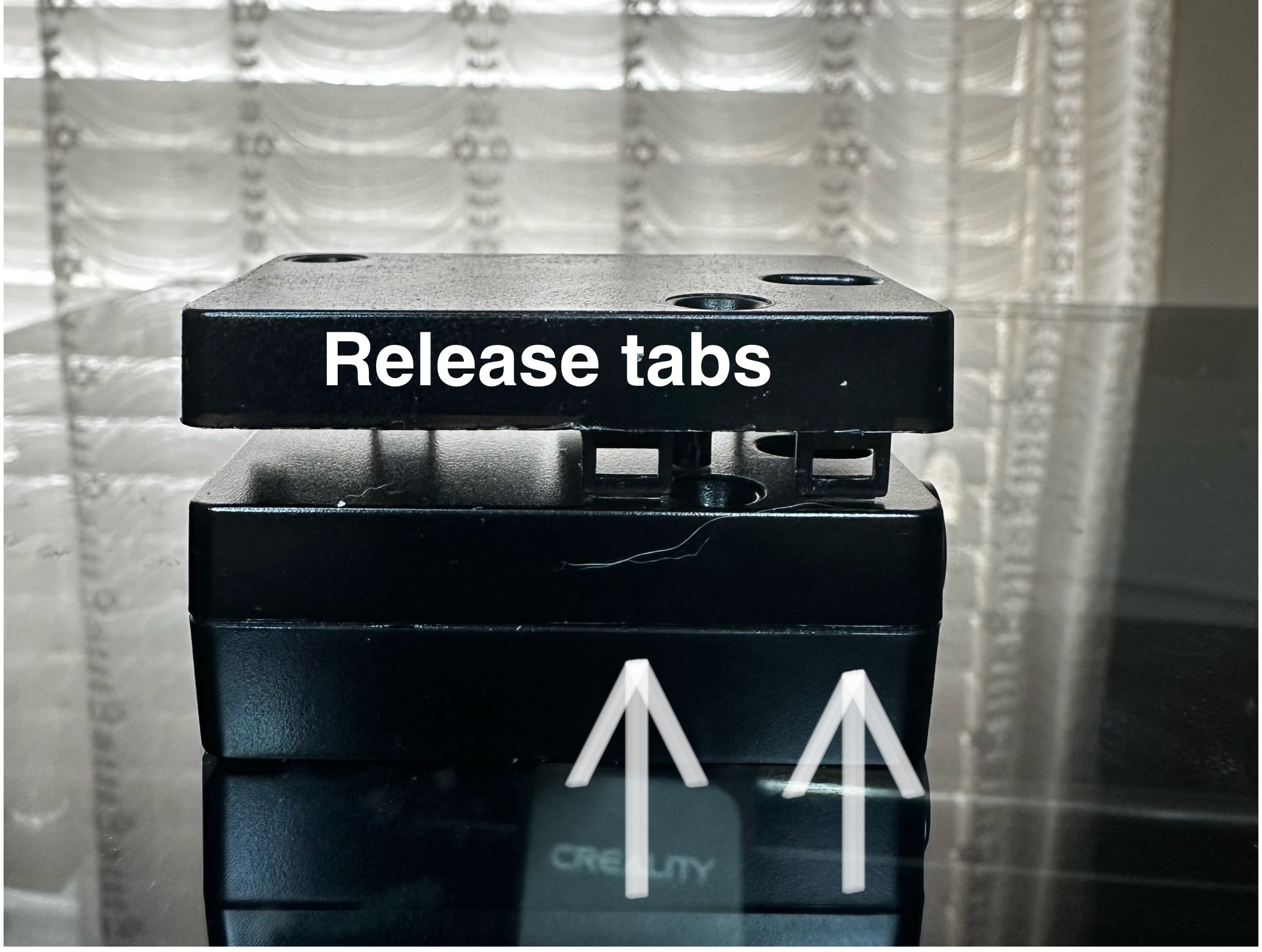

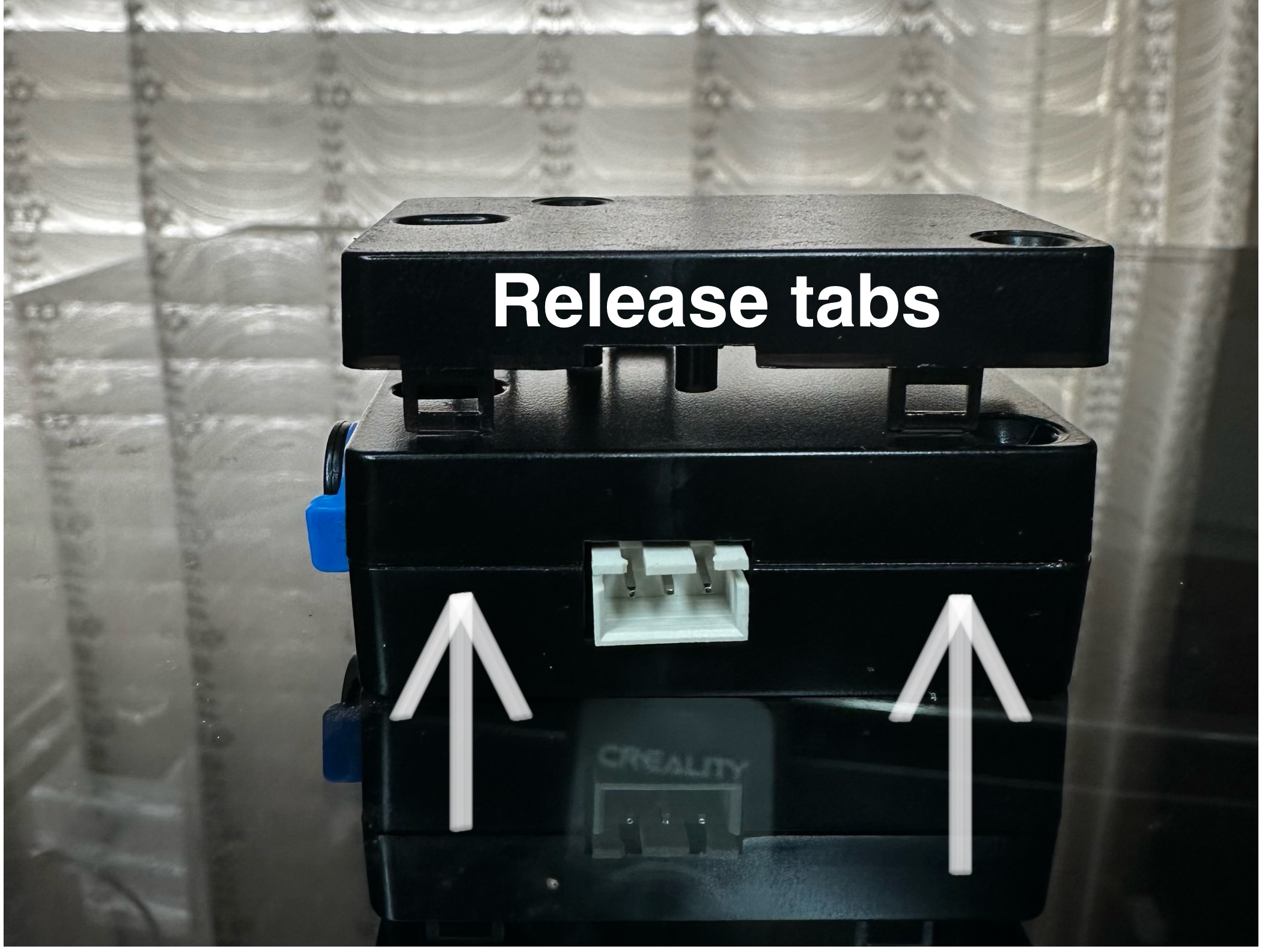

  • Xem hình ảnh để biết vị trí của các tab gài để mở vỏ cảm biến.
  • Cẩn thận để lò xo không bị bung ra khi mở vỏ; bạn có thể sẽ không tìm lại được nó đâu. Tôi vẫn đang tìm một cái.

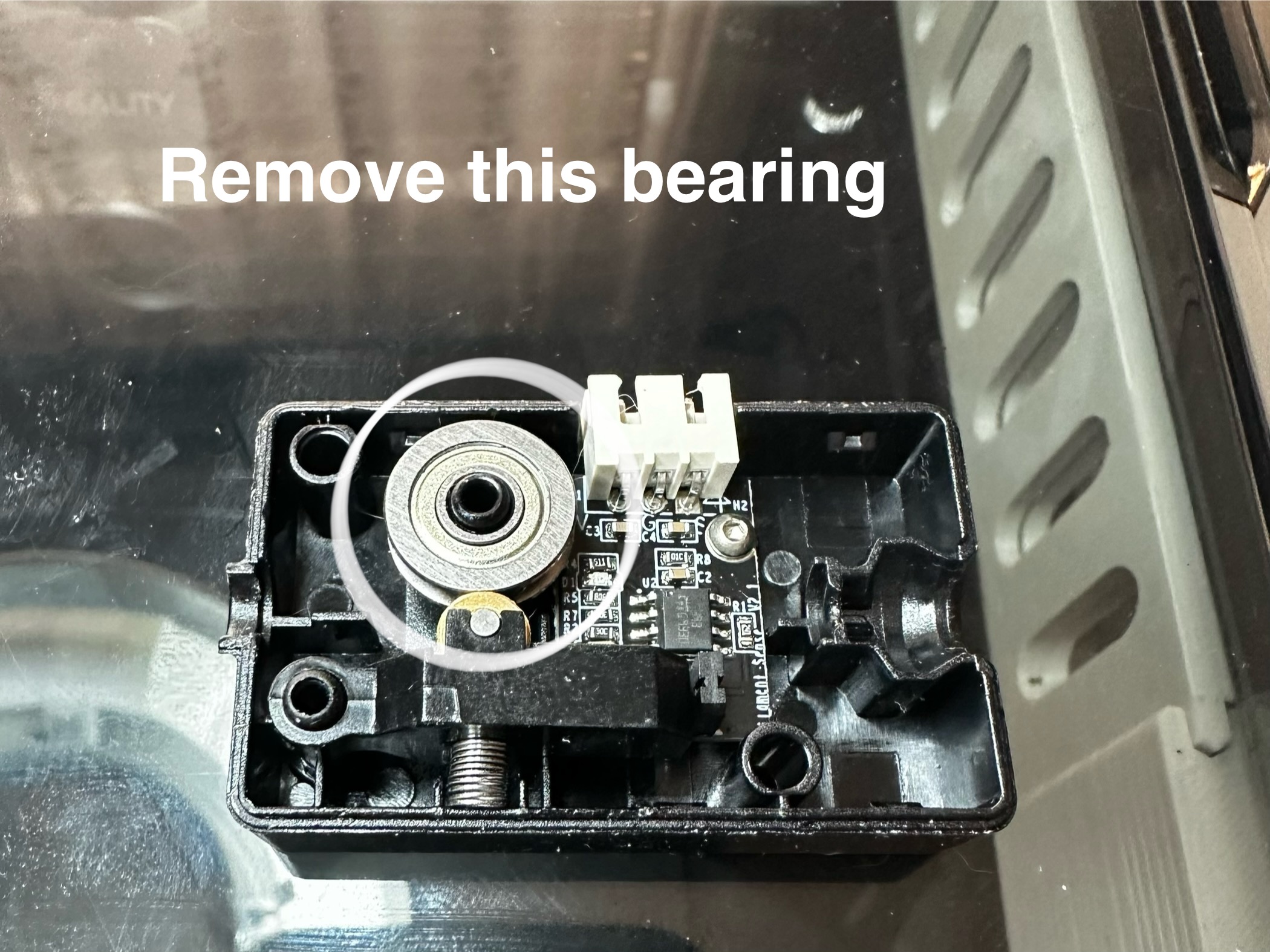

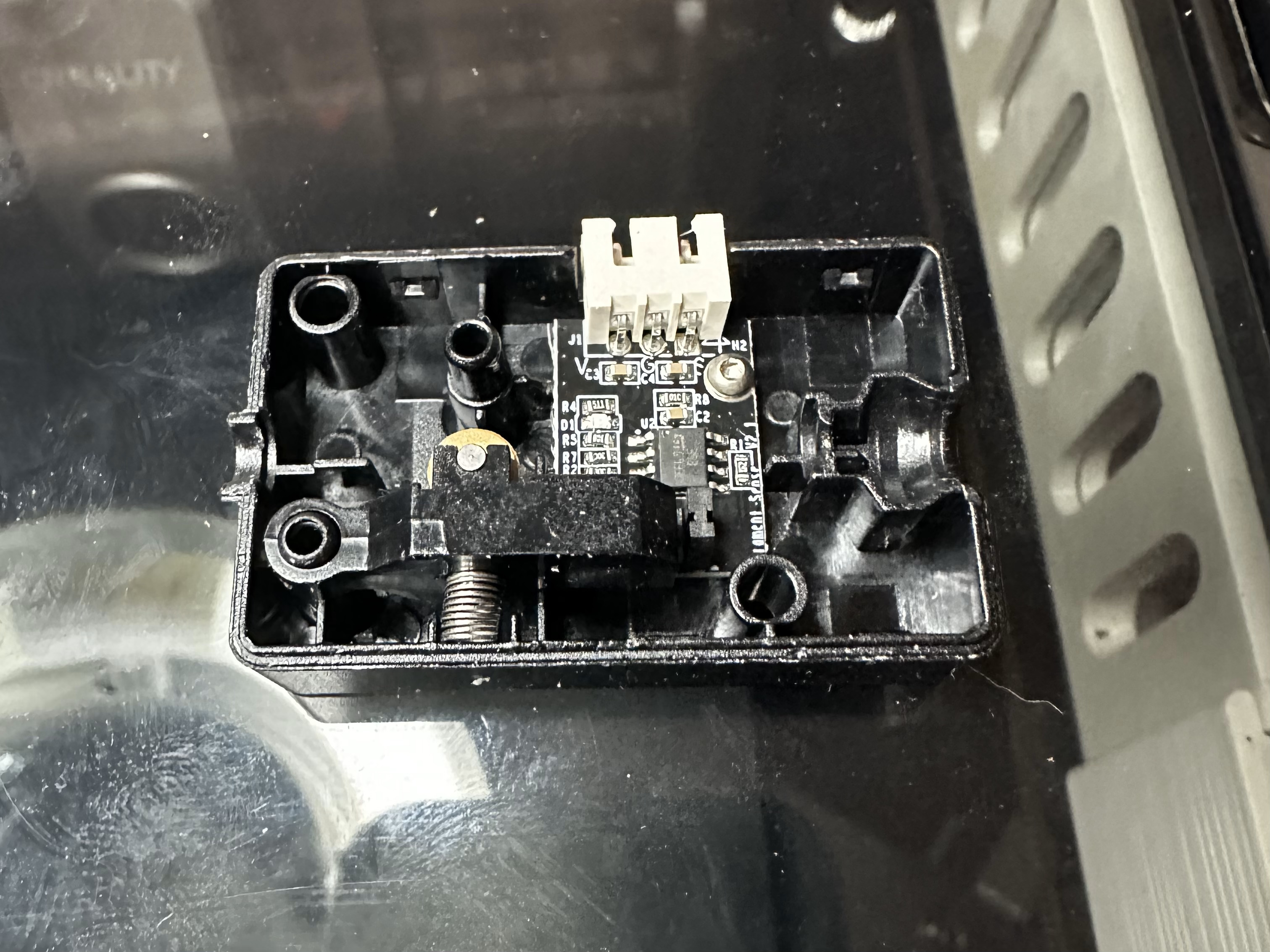

  • Chỉ tháo vòng bi được hiển thị trong ảnh.

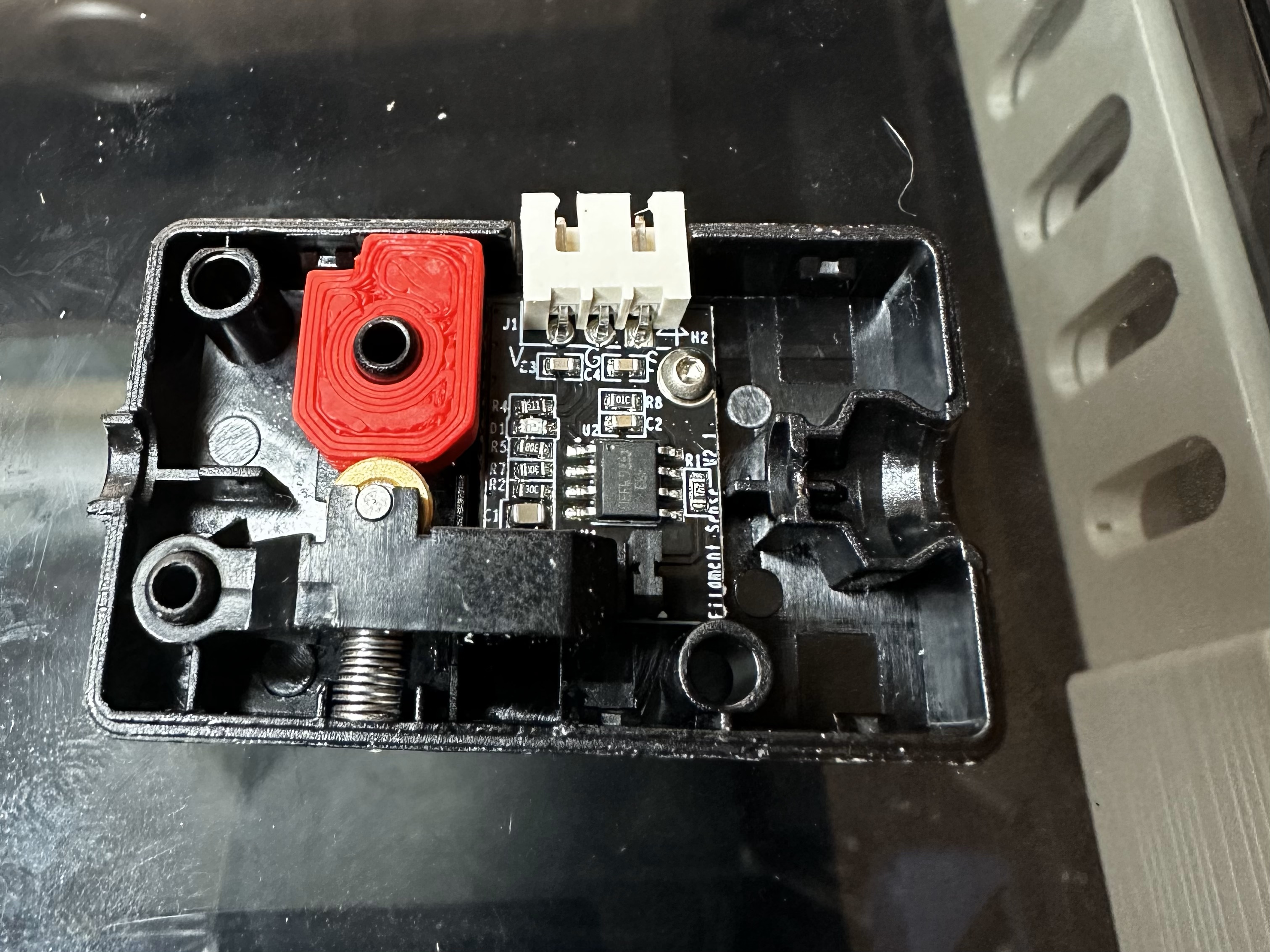

  • Lắp bộ phận in vào cùng vị trí với vòng bi đã tháo.
  • Đóng vỏ và lắp lại ống lót PTFE và kẹp.

Bạn sẽ cảm thấy có lực cản khi nạp dây tóc; cứ đẩy qua nó; đó là con lăn nhỏ trên cánh tay cảm biến. Bạn sẽ không còn gặp sự cố khi nạp dây tóc nữa tại cảm biến dây tóc đã được sửa đổi.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
119,9 KB
File lớn nhất
60,1 KB
