Chụp Quạt Tản Nhiệt 92mm Cho AOOSTAR R1/R7

Mấy em AOOSTAR R1 và R7 này là mấy cái thùng NAS (Network Attached Storage) nhỏ gọn, giá phải chăng, rất ngon để lưu lại mấy cái file quan trọng. Nhưng mà có một cái vấn đề nhỏ liên quan tới luồng khí, cái tấm trên nóc zin á, nó cản gió thoát ra ngoài, làm không khí bị tù, nóng mấy cái ổ cứng 3.5" lên tới 35-40°C+ khi hệ thống chạy nặng.

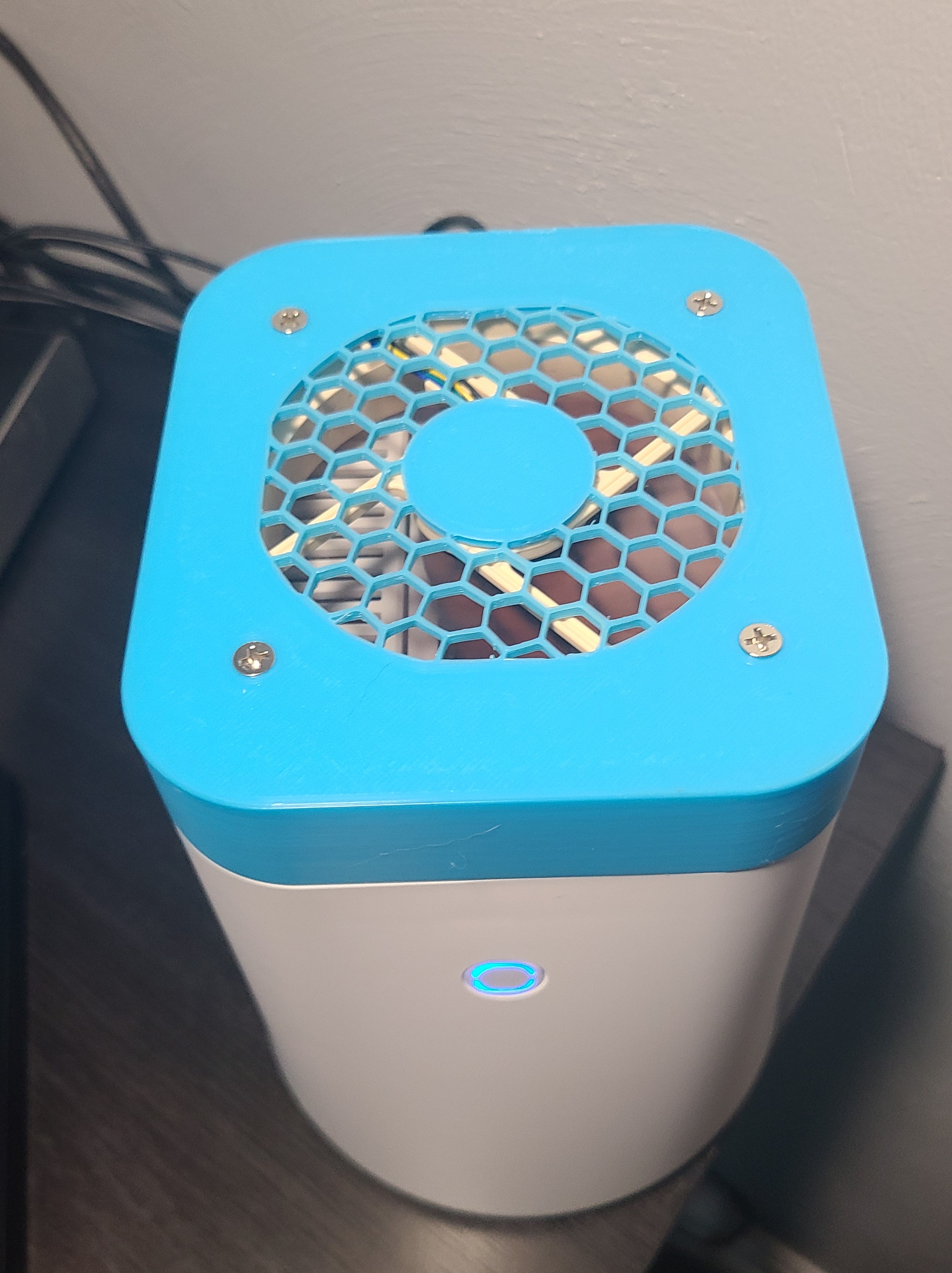

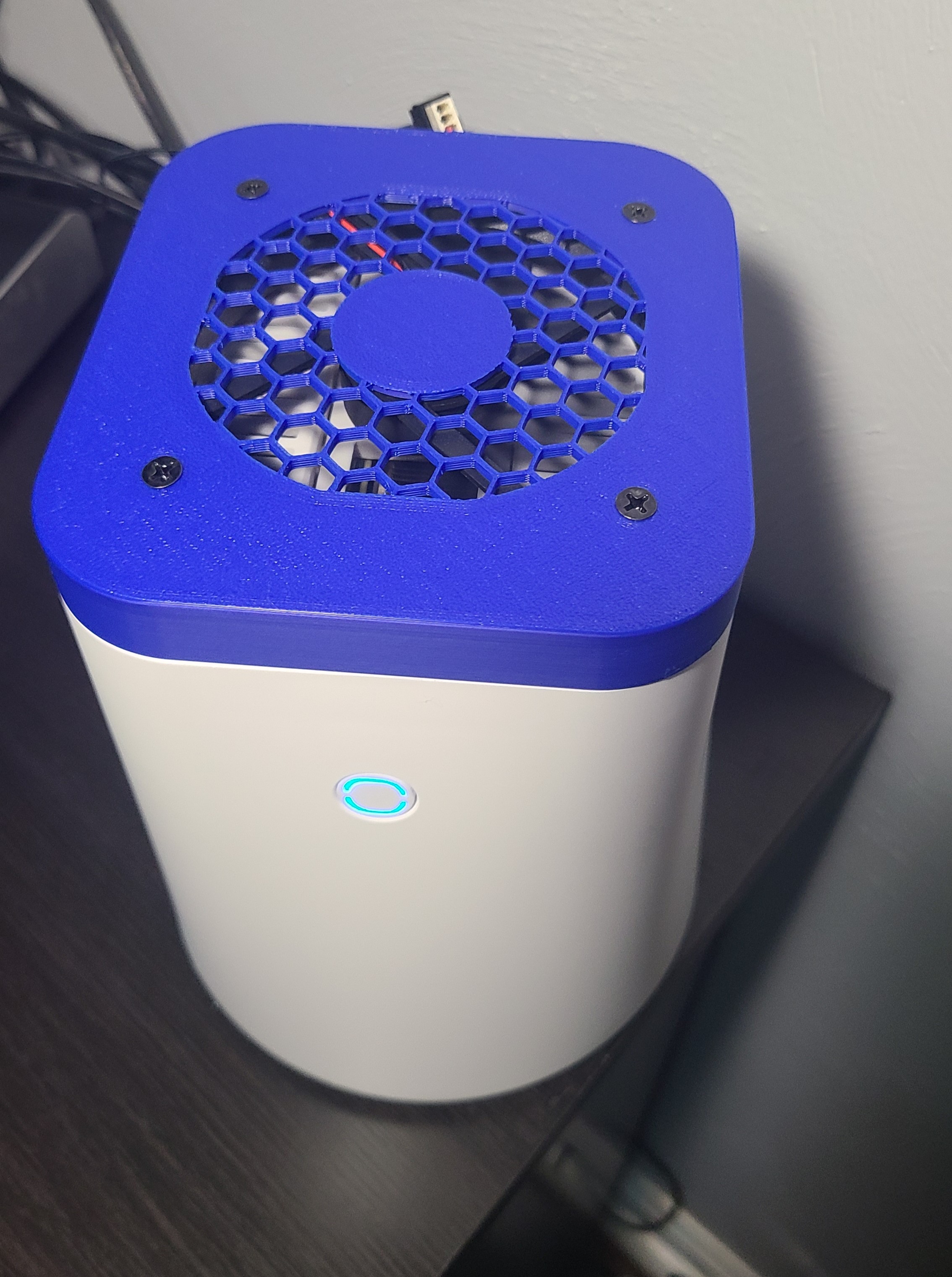

Cái chụp quạt tản nhiệt 92mm gắn kiểu kẹp này sẽ xử lý sạch sẽ cái vụ nóng ở trên đó, giảm nhiệt độ ổ cứng khoảng ~10°C cho bản quạt 92x25mm và ~5°C cho bản quạt 92x15mm nha.

Cập nhật và Bước Tiếp Theo:

• Đã phát hành file 3MF chưa cắt và profile Bambu Slicer đã sửa đổi, giúp anh em khỏi phải di chuyển/căn chỉnh file STL.
• Thêm file 3mf chỉ có lưới (mesh only) cho anh em nào không thích cái vòng tròn ở giữa.
• Đang hoàn thiện bản 120mm, dự kiến ra mắt trước 01/07/2024, có thể sớm hơn. Bản 80mm sẽ có mặt sau đó.

Tính Năng Nổi Bật:

• Tương thích phổ biến với hầu hết các loại quạt 92mm (có bản cho quạt 120mm ở đây)
• Cải thiện luồng khí bằng cách hút gió nóng ra khỏi thùng/đế R1/R7, giảm nhiệt độ cho mọi linh kiện. Có thể giảm nhiệt độ ổ cứng 5-10°C.
• Gắn kiểu kẹp, không cố định, không cần chế hay sửa đổi gì trên R1/R7.
• Sử dụng ốc vít quạt case PC thông thường.

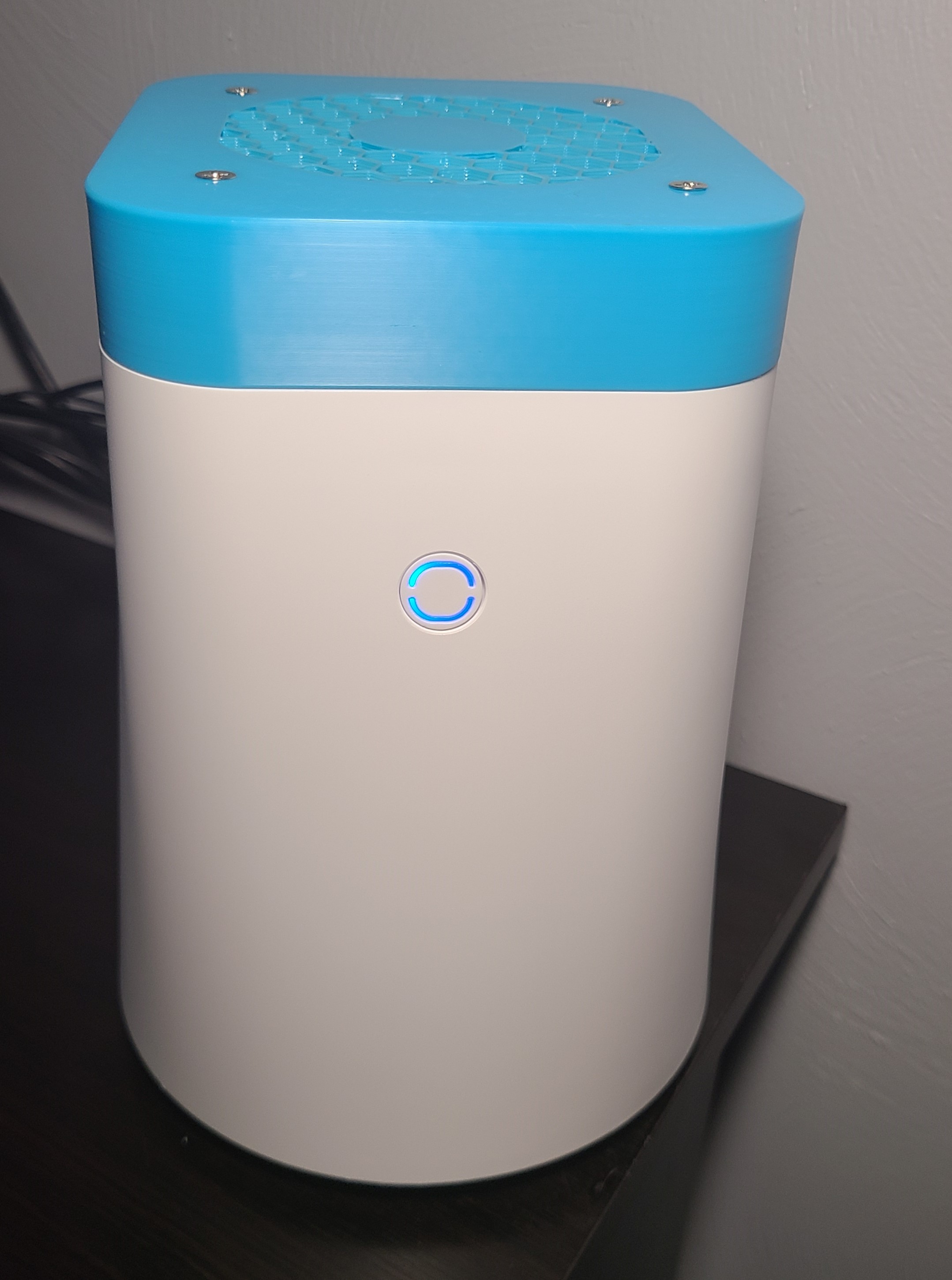

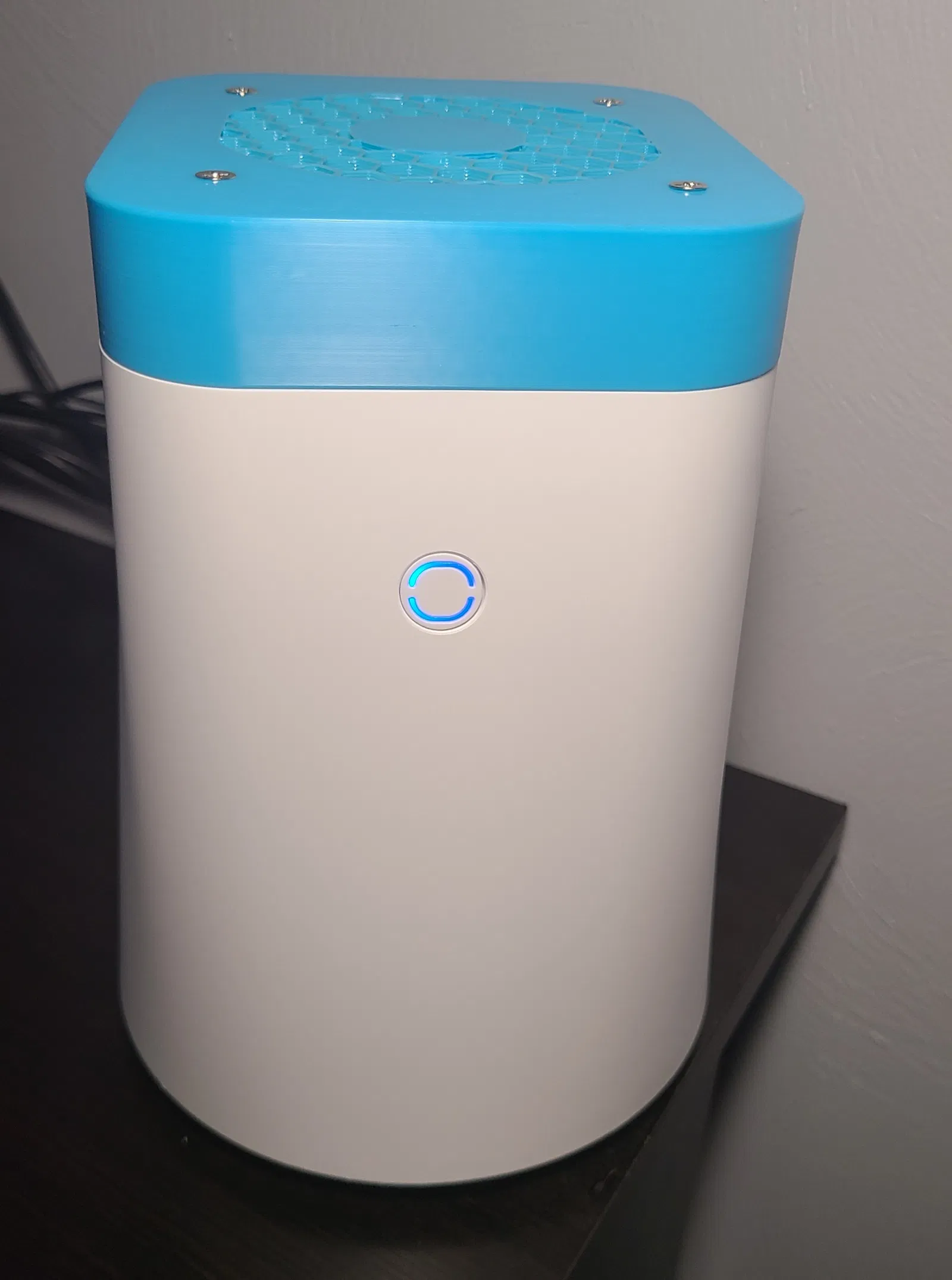

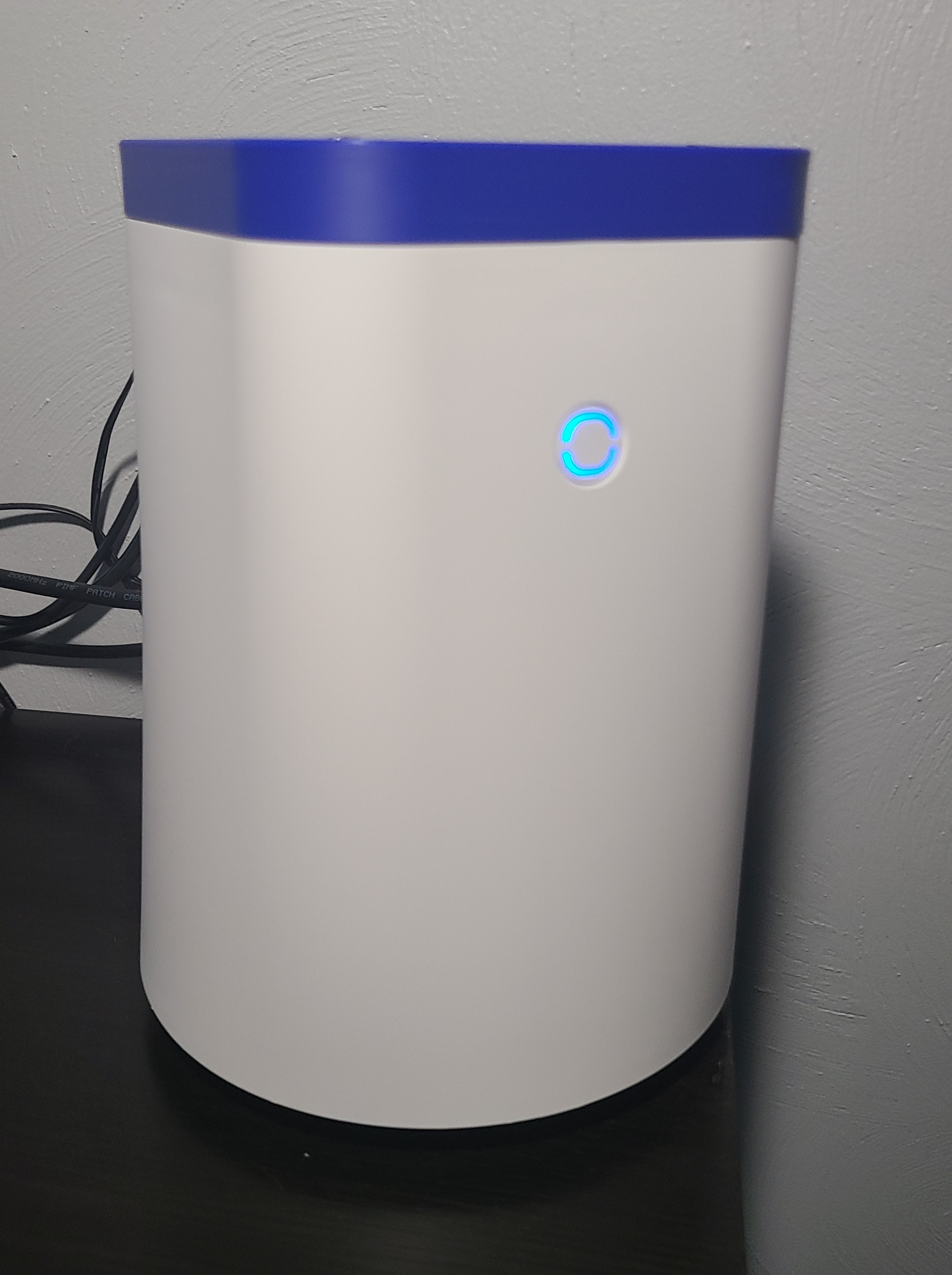

• Thiết kế mỏng/gọn gàng, không làm thay đổi diện mạo tổng thể của R1/R7 và ít ảnh hưởng đến chiều cao.

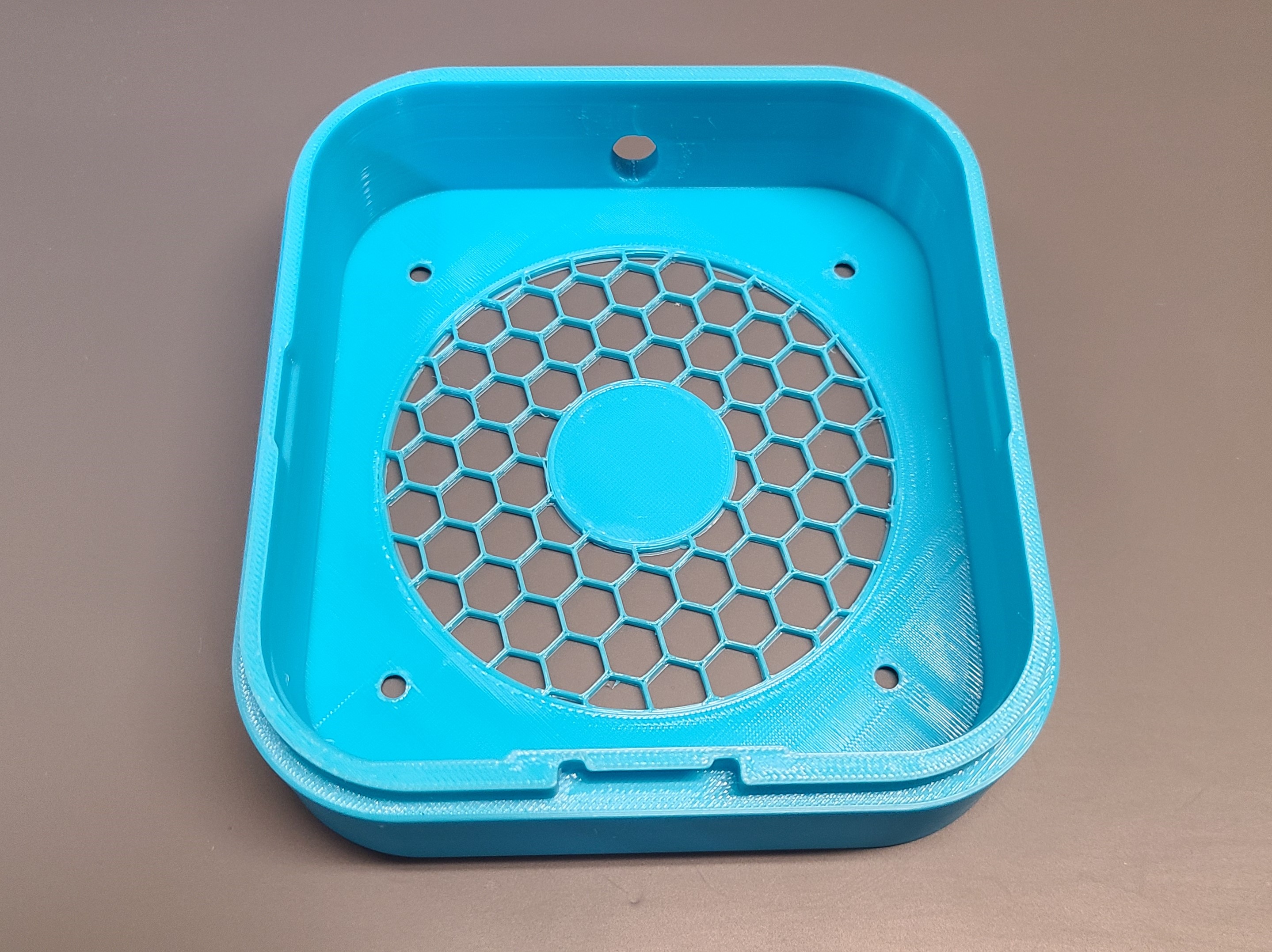

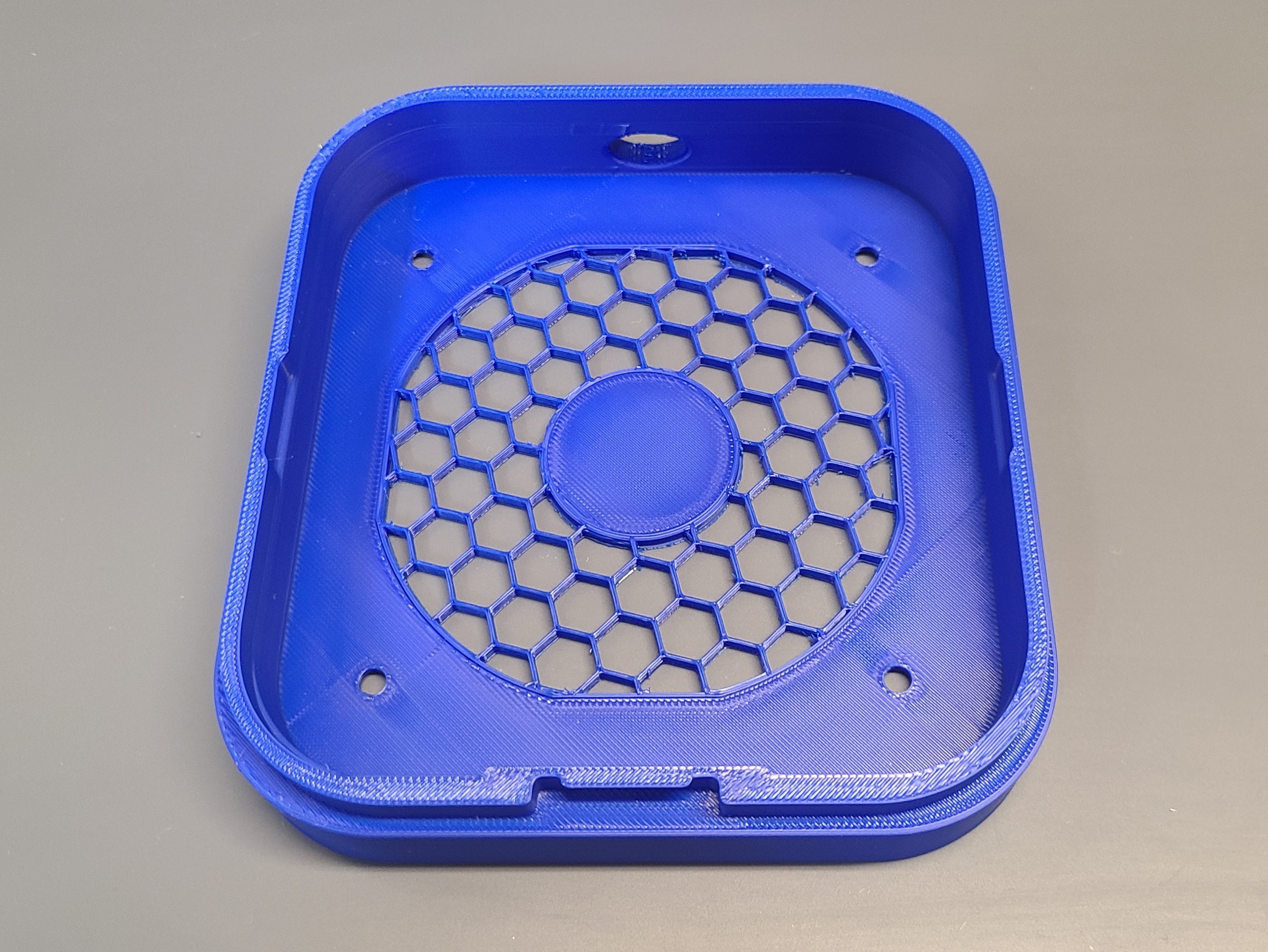

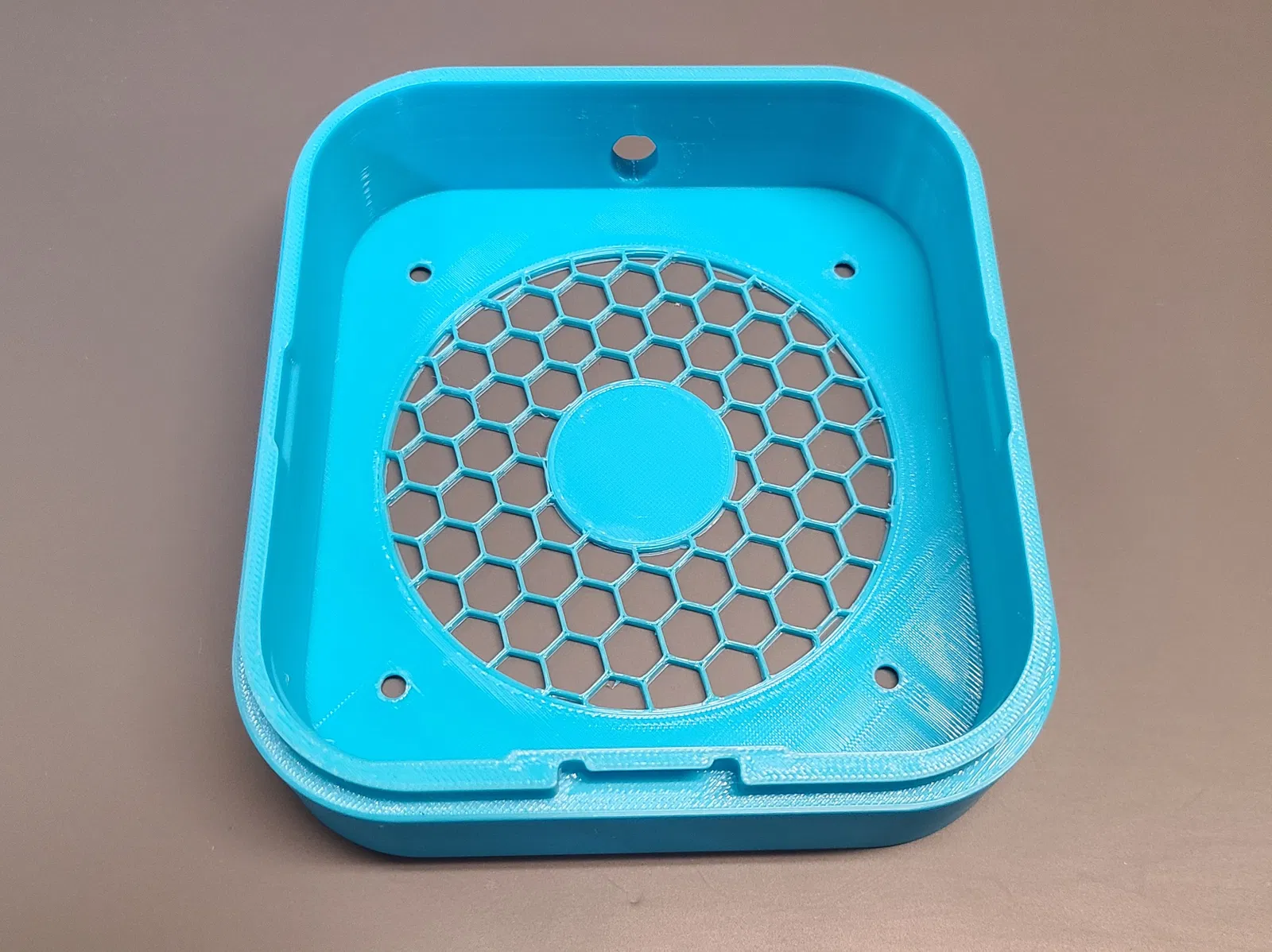

• Lưới (mesh) tùy chỉnh được.

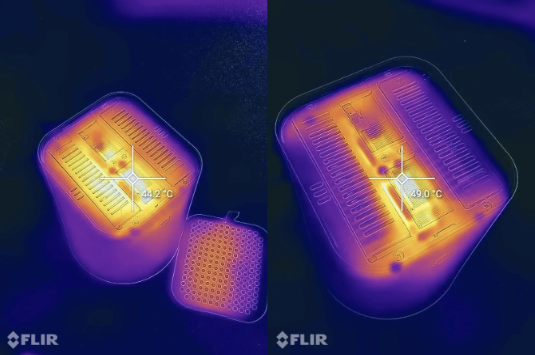

• Giải quyết vấn đề tích tụ nhiệt như trong hình ảnh FLIR từ bài đánh giá AOOSTAR R7 và R1 trên 3dprintingbeginner.com

AOOSTAR R1 (Trái)                                                     AOOSTAR R7 (Phải) Lưu ý: Hình ảnh trên được phép sử dụng từ 3dprintingbeginner.com.

Vật Liệu Cần Thiết Để Lắp Ráp:

• 1 quạt 92mm. Tôi đã thử nghiệm với quạt Noctua NF-A9 12v và Noctua NF-A9x14 12V, nhưng hầu hết quạt 92mm đều vừa. Lưu ý: Quạt dày 25mm cho áp suất tĩnh cao hơn và hiệu suất làm mát tốt hơn quạt 15mm.
• (4) ốc vít quạt case PC tiêu chuẩn cho mỗi chụp quạt (để gắn quạt 92mm).
• Bộ chuyển đổi nguồn Adapter sang quạt 12v 4 pin. Tôi đã dùng bộ cooler guys adapter trên amazon.

Ghi Chú Lắp Ráp:

1. Sau khi in xong, dùng bật lửa/mỏ khò gas hoặc kềm cắt để xử lý các sợi nhựa thừa trên lưới.

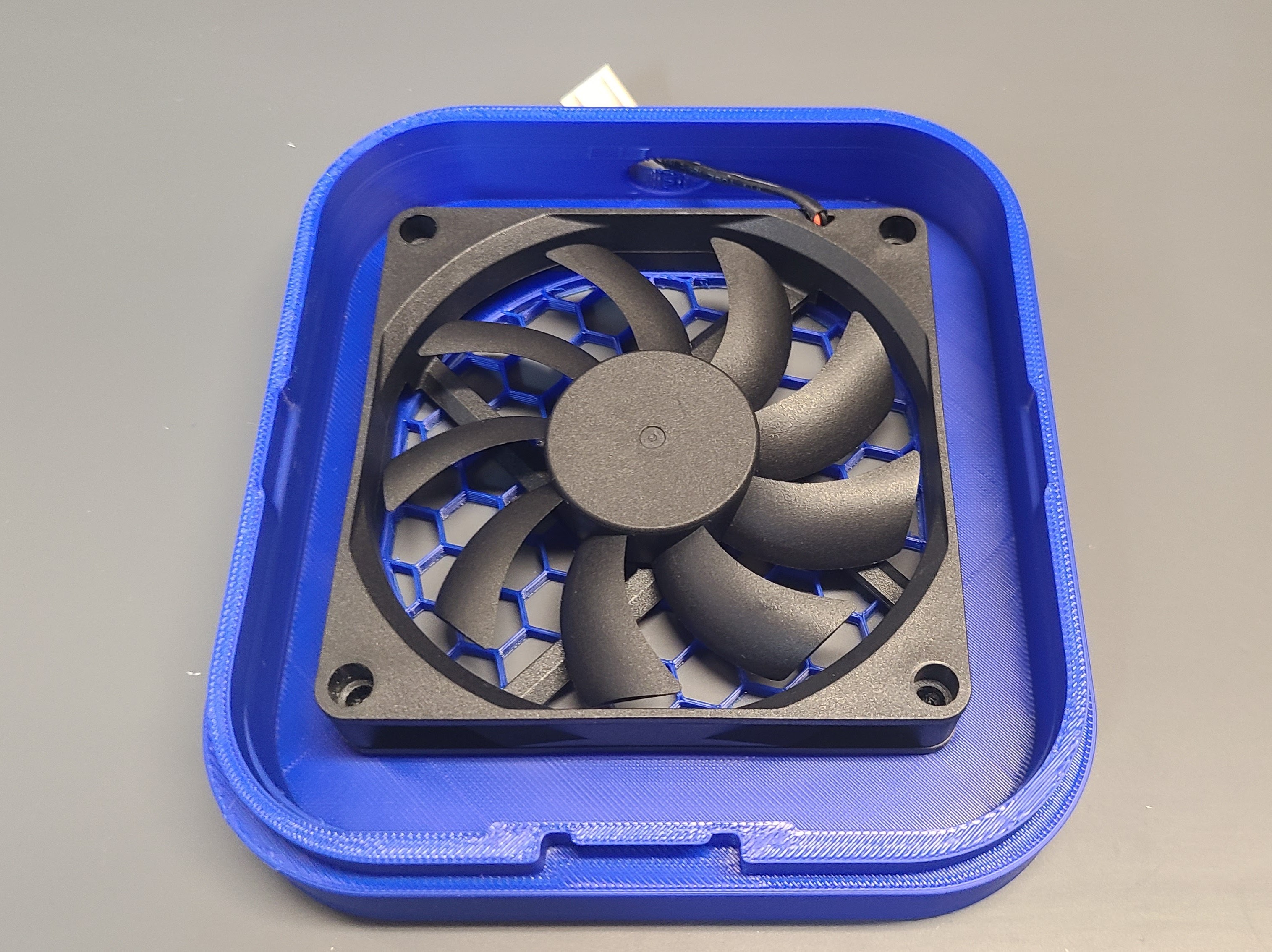

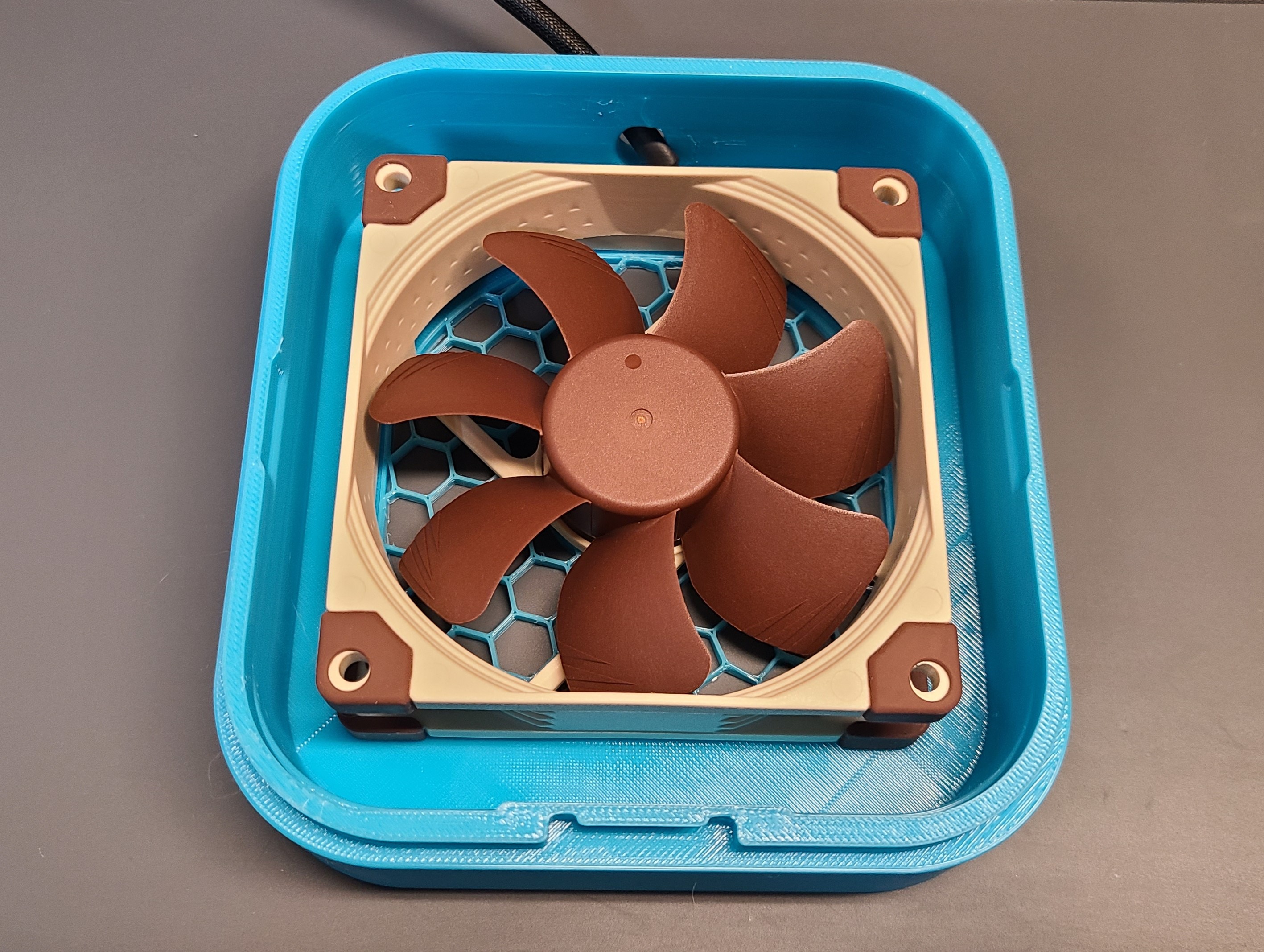

2. Gắn quạt vào chụp quạt, Đảm bảo chiều thổi gió hướng lên trên khi lắp.
3. Luồn dây quạt vào lỗ ở phía sau, lỗ này được thiết kế vừa khít cho dây quạt 3 pin hoặc 4 pin. Nên xoay quạt sao cho dây cắm gần lỗ hình oval.
4. Lật chụp quạt lại, gắn (4) ốc vít theo hình Z hoặc X và siết đều tay.
5. Tháo tấm trên nóc zin ra.

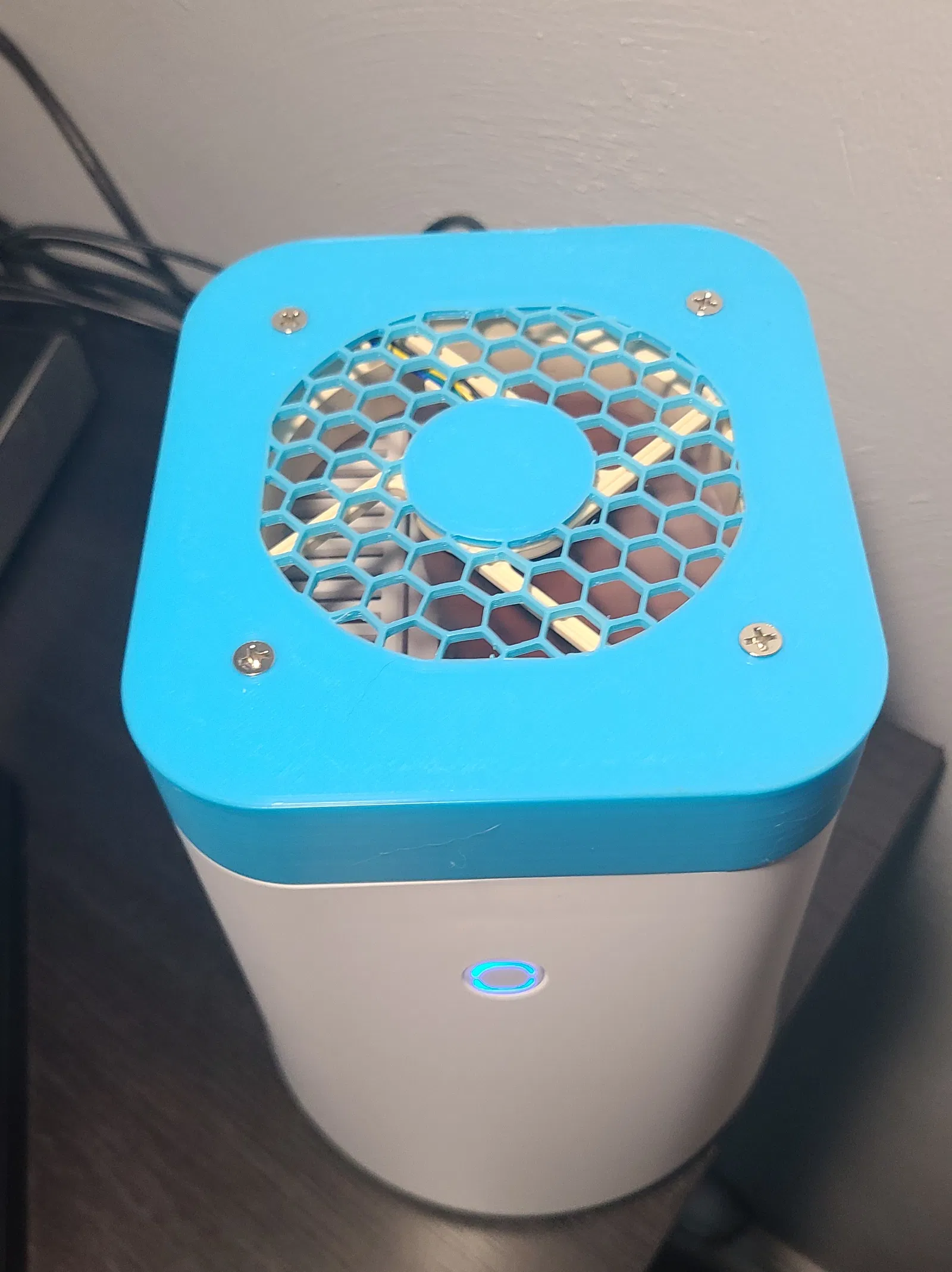

6. Gắn ngàm kẹp của quạt vào R1 hoặc R7, gắn phần trung tâm phía trước trước, rồi đến phần phía sau (hướng về phía cổng kết nối/iopanel).
7. Cắm điện cho quạt và hoàn thành!

Ghi Chú Cài Đặt Profile In:

Lưu Ý Quan Trọng Về Profile In:

• Nếu bạn dùng máy Bambu, tôi đặc biệt khuyên dùng file 3mf đã presliced của Bambu.
• Nếu bạn không dùng máy Bambu, tôi khuyên nên nhập file 3mf chưa cắt. Điều này sẽ tránh việc phải điều chỉnh thủ công file .stl, chỉ cần cấu hình trong slicer. Cấu hình đĩa lưới (mesh disc) theo hướng dẫn bên dưới.

Đầu Phun (Nozzle): Khuyên dùng đầu phun 0.4mm để có độ chính xác cao. Vòng Tường (Wall Loops): 3 vòng tường với đầu phun 0.4mm, không khuyến khích đầu phun 0.6mm do giảm độ bám dính giữa các lớp. Chiều Cao Lớp In (Layer Height): Khuyên dùng 0.16 hoặc 0.20 để tối đa hóa độ bền và giảm các phần bị nhô ra (mặc định 0.20mm). Ruột In (Infill):

• 15% gyroid cho chụp quạt và đĩa trung tâm.
• 8% honeycomb cho lưới (mesh) (không có lớp trên hoặc dưới, và 1 vòng tường).

Brim: Mặc định không dùng brim. Vật Liệu: PLA cho R1, PETG được khuyên dùng cho R7.

• AOOSTAR R1 chạy mát hơn, có lẽ ổn với PLA.
• AOOSTAR R7 chạy nóng, nên chỉ khuyên dùng PETG cho model này.

Màu Sắc: Bất kỳ màu nào. Hướng In: In với mặt lưới úp xuống. Hỗ Trợ In (Supports): Hỗ trợ sát (Snug Normal Supports). Máy In 3D: Có thể in được trên mọi máy. Lượng Filament Cần Thiết: 65.03g cho bản 92mm x 15mm, 85.37g cho bản 92x25mm.
