AOOSTAR R1/R7 - Bộ che quạt tản nhiệt 120mm

Dòng AOOSTAR R1 và R7 là những vỏ NAS tầm trung tuyệt vời để sao lưu dữ liệu quan trọng, nhưng chúng có một vấn đề đáng kể liên quan đến luồng khí. Tấm tản nhiệt trên đỉnh máy theo mặc định cản trở luồng khí thoát ra ngoài, khiến không khí tù đọng và làm cho ổ cứng 3.5" nóng lên tới 35-40C+ khi hệ thống hoạt động hết công suất. Bộ phận che quạt tản nhiệt 120mm dạng kẹp này loại bỏ hoàn toàn tình trạng quá nhiệt ở đỉnh máy và giảm nhiệt độ ổ đĩa khi không tải khoảng ~12c với quạt 120x25mm.

Cập nhật / Bước tiếp theo:

• 30-6-2024
  • Thêm phiên bản Phổ thông (Universal) phù hợp với mọi loại quạt 120mm (thiết kế rộng và dài hơn 3mm để chứa hầu hết các quạt 120mm).
  • Phiên bản trước đó chỉ dành cho quạt Noctua.
• 29-6-2024
  • Phát hành file 3MF chưa tách lớp (Unsliced) và cấu hình slicer Bambu đã sửa đổi, cho phép bạn tránh hoàn toàn việc di chuyển thủ công các file STL.

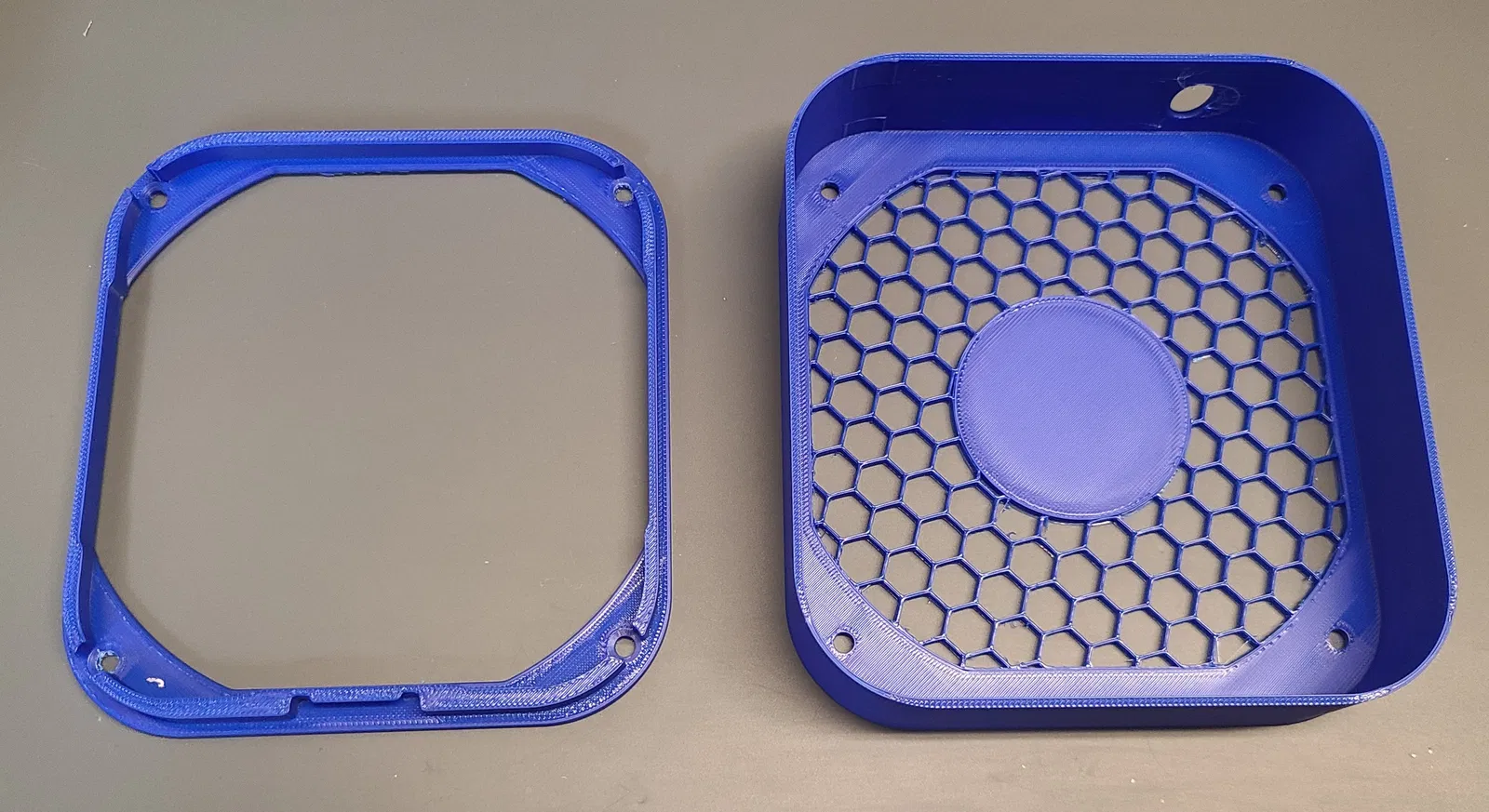

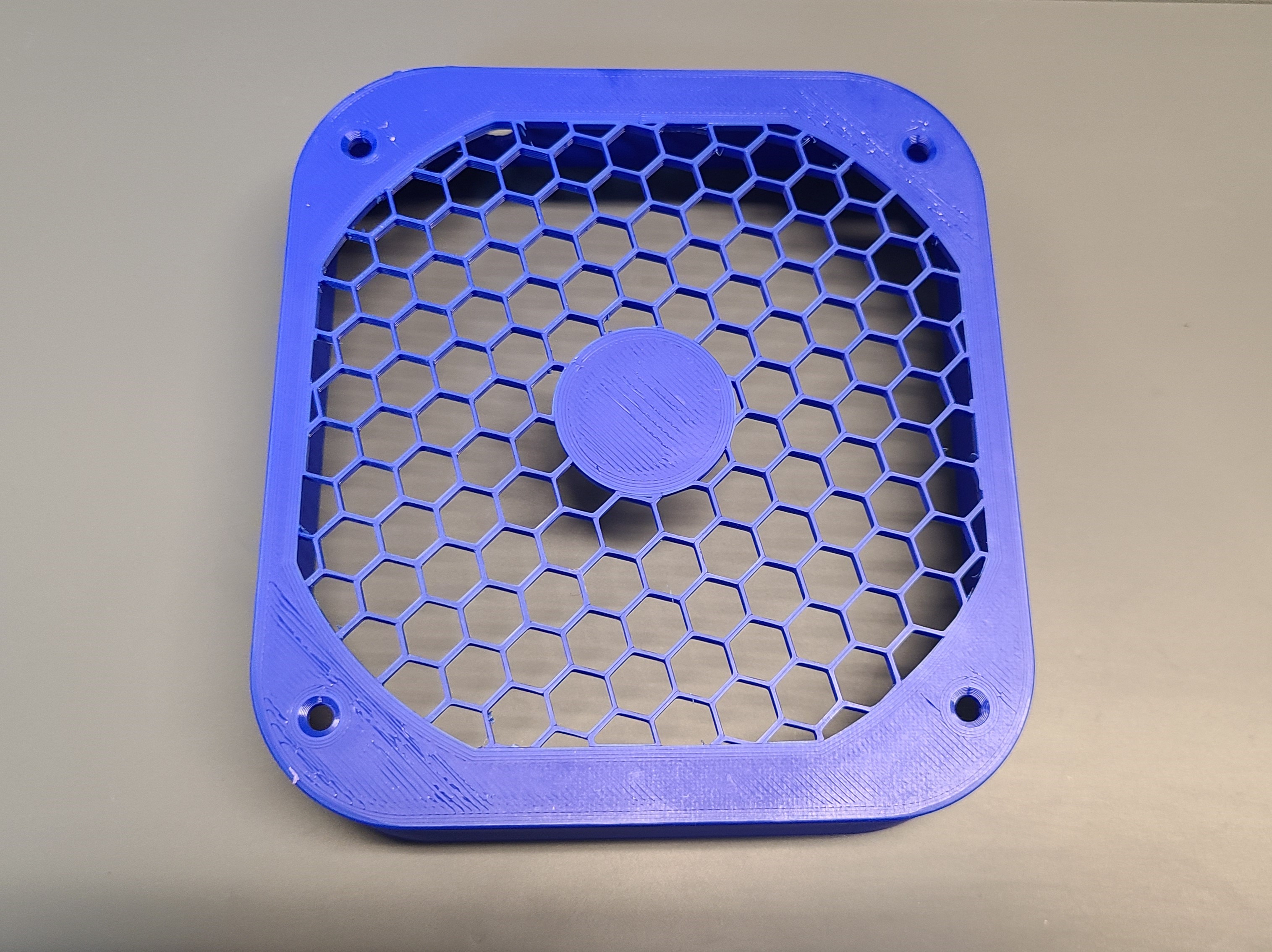

  • Thêm file 3MF chỉ chứa lưới (mesh only) (cho những ai không muốn có hình tròn ở trung tâm).

Tính năng:

• Tương thích phổ biến với hầu hết các quạt 120mm (có phiên bản cho quạt 92mm ())
• Cải thiện luồng khí bằng cách hút không khí ra khỏi khung/đế của R1/R7 và giảm nhiệt độ cho tất cả các bộ phận. Có thể giảm nhiệt độ ổ đĩa 7-12C.

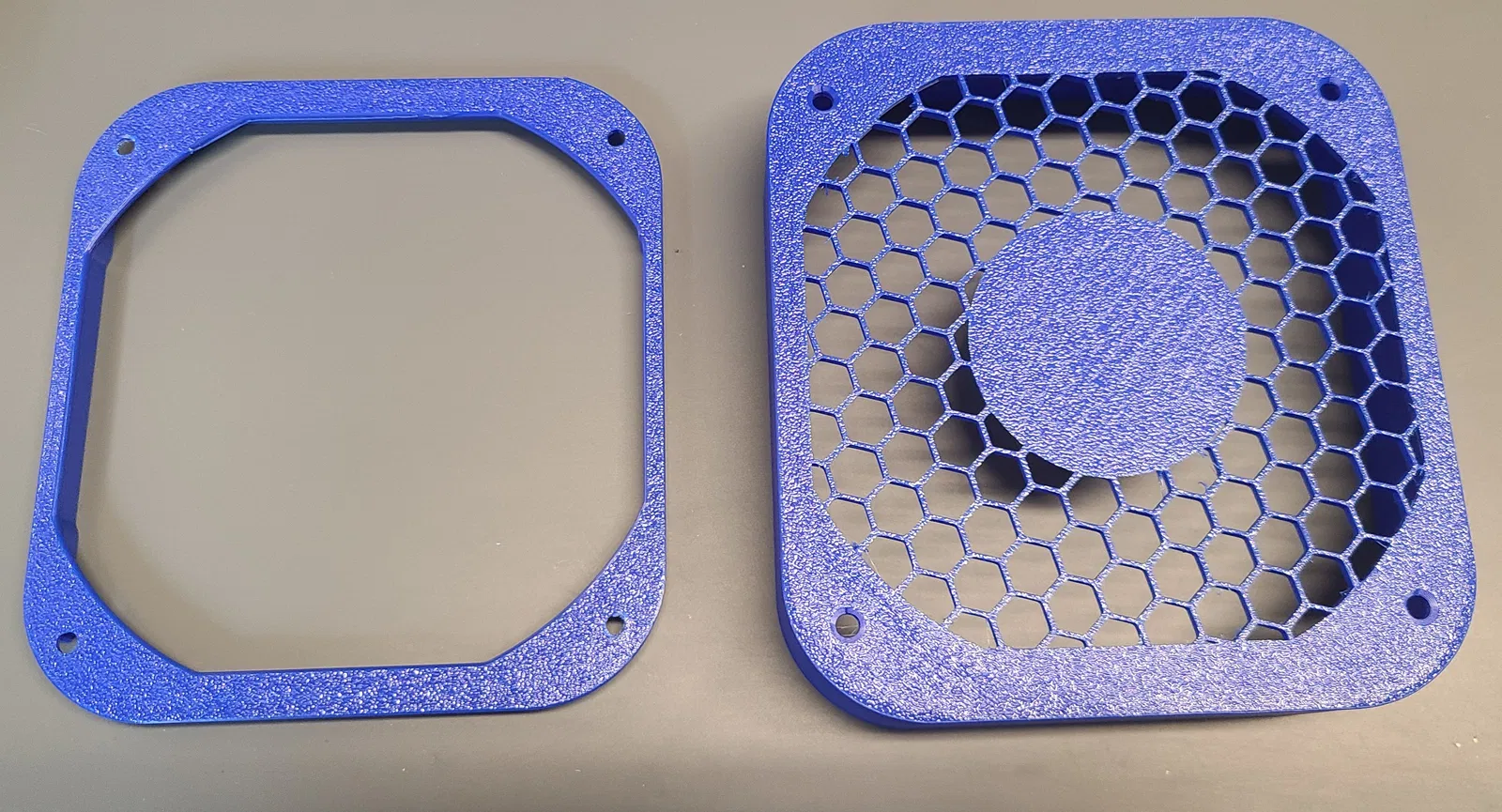

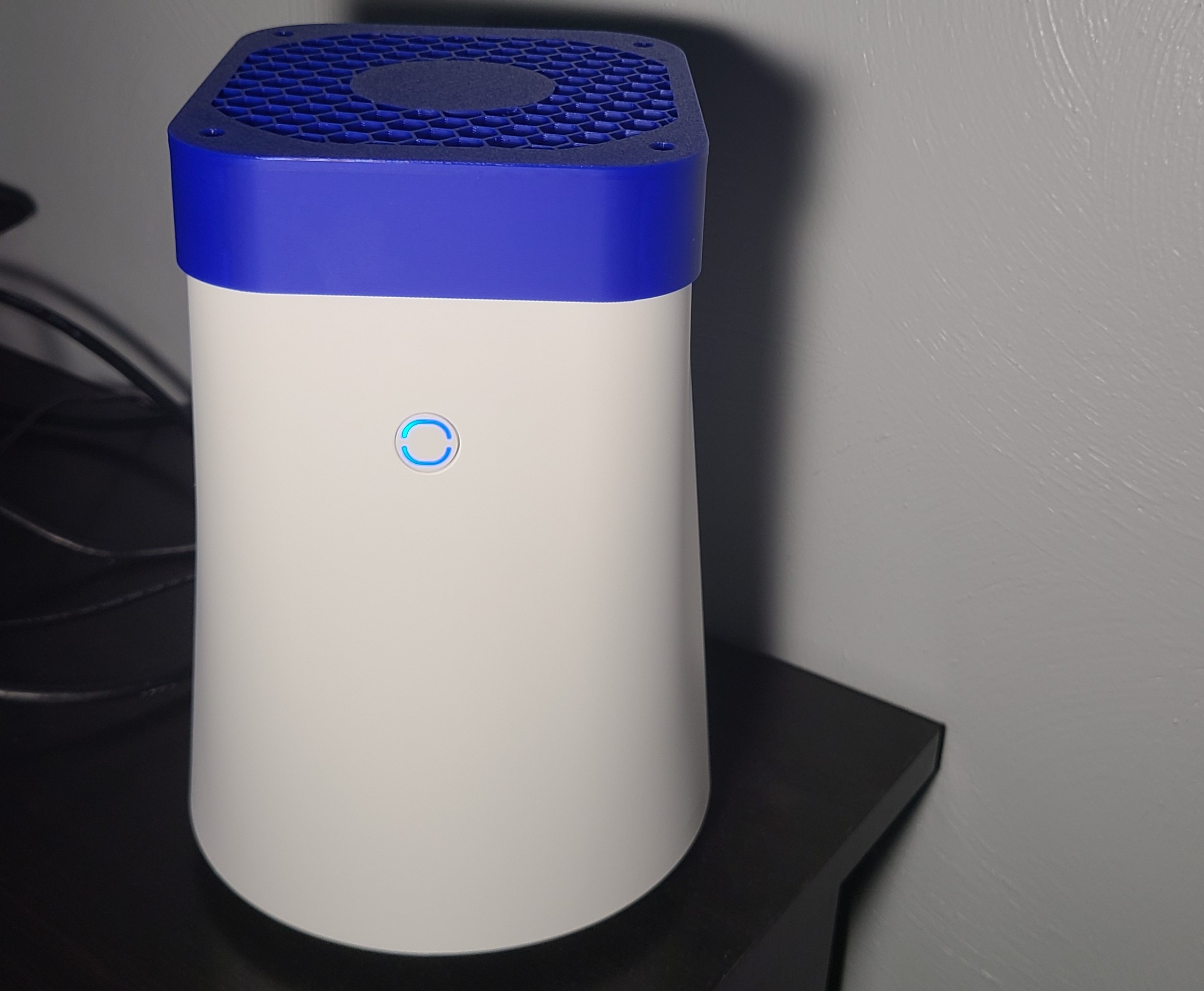

• Thiết kế kẹp, gắn không cố định, không cần bất kỳ sửa đổi nào đối với R1/R7.
• Sử dụng (8) ốc vít quạt PC tiêu chuẩn.
• Thiết kế mỏng nhẹ, không làm thay đổi diện mạo tổng thể của R1/R7 và có ảnh hưởng tối thiểu đến chiều cao.
• Lưới tùy chỉnh.

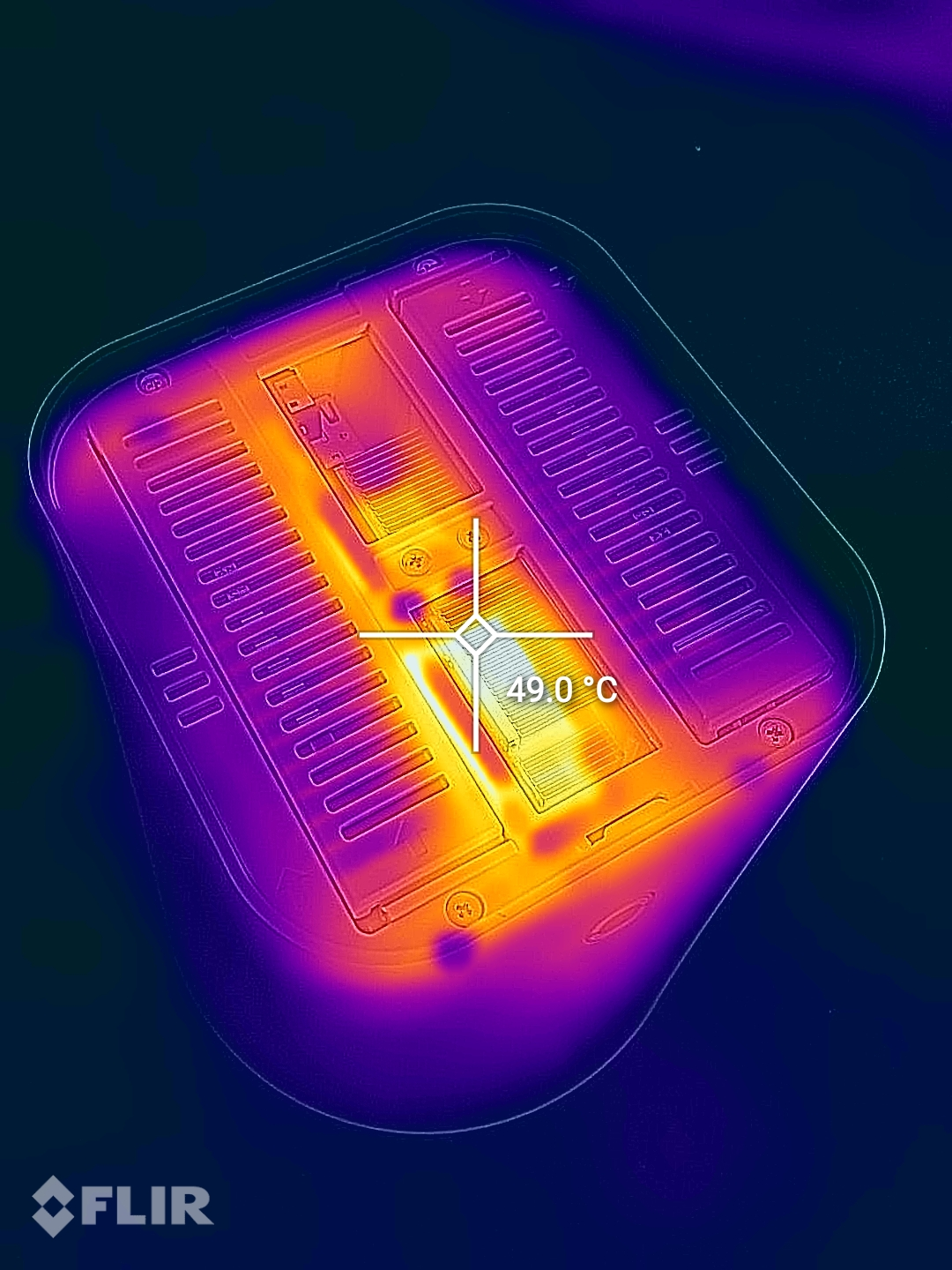

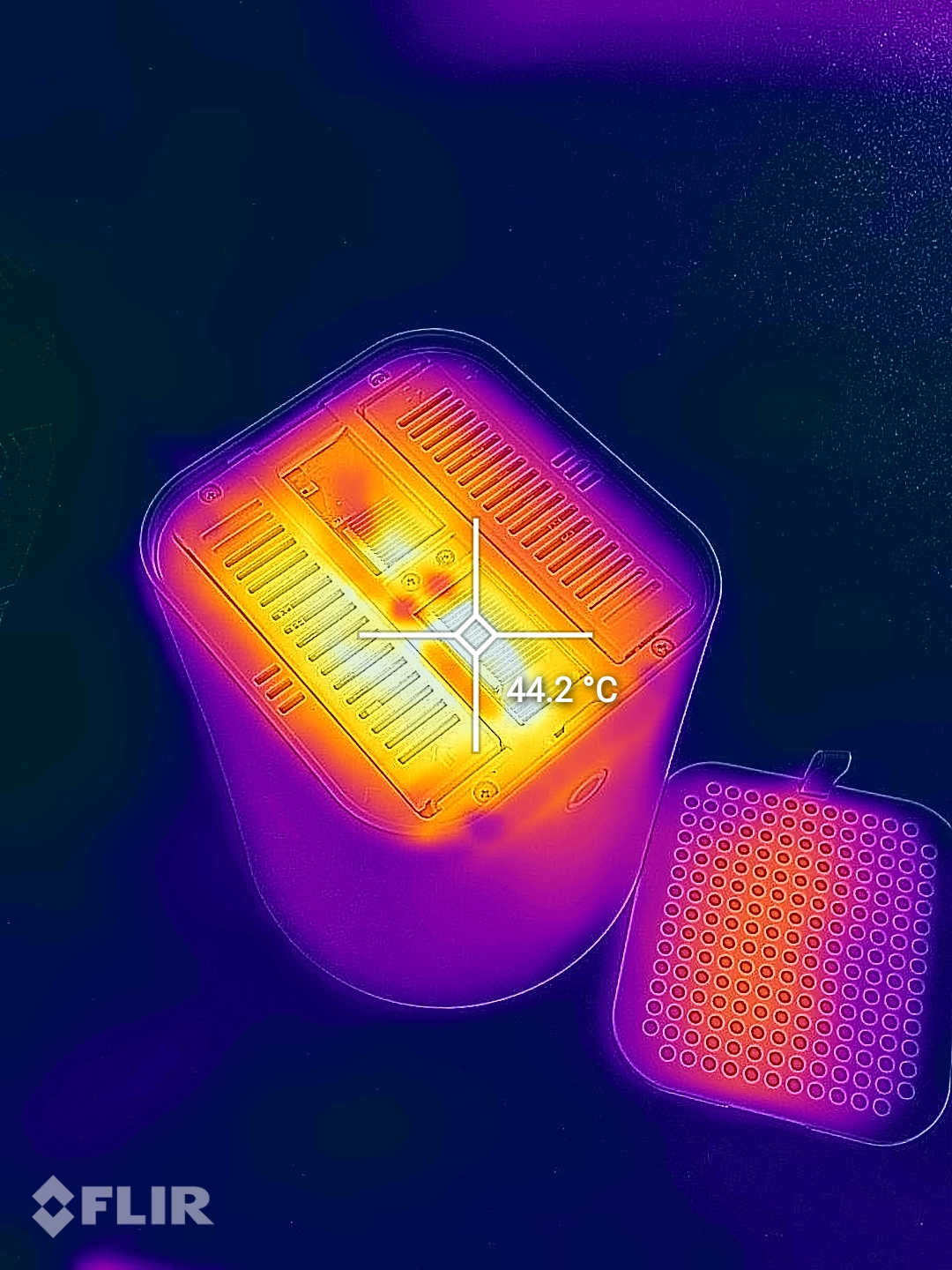

• Giải quyết vấn đề tích tụ nhiệt như trong hình ảnh FLIR từ Đánh giá AOOSTAR R7 và R1 trên 3dprintingbeginner.com AOOSTAR R1 (Trái) AOOSTAR R7 (Phải) Lưu ý: Hình ảnh trên được cung cấp với sự cho phép của 3dprintingbeginner.com

Vật liệu cần thiết để lắp ráp:

• 1 quạt 120mm. Tôi đã thử nghiệm với quạt Noctua NF-A12 12v và Noctua NF-F12 12V, nhưng hầu hết các quạt 120mm đều vừa. Lưu ý: Quạt dày 25mm mang lại áp suất tĩnh cao hơn và hiệu suất làm mát tốt hơn so với quạt 15mm.
• (8) ốc vít quạt PC tiêu chuẩn cho mỗi bộ phận che quạt (4 cho giá đỡ quạt, 4 cho nắp trên).
• Bộ chuyển đổi nguồn điện tường sang quạt 12V 4 chân. Tôi đã sử dụng bộ chuyển đổi từ Cooler Guys trên Amazon.

Lưu ý khi lắp ráp:

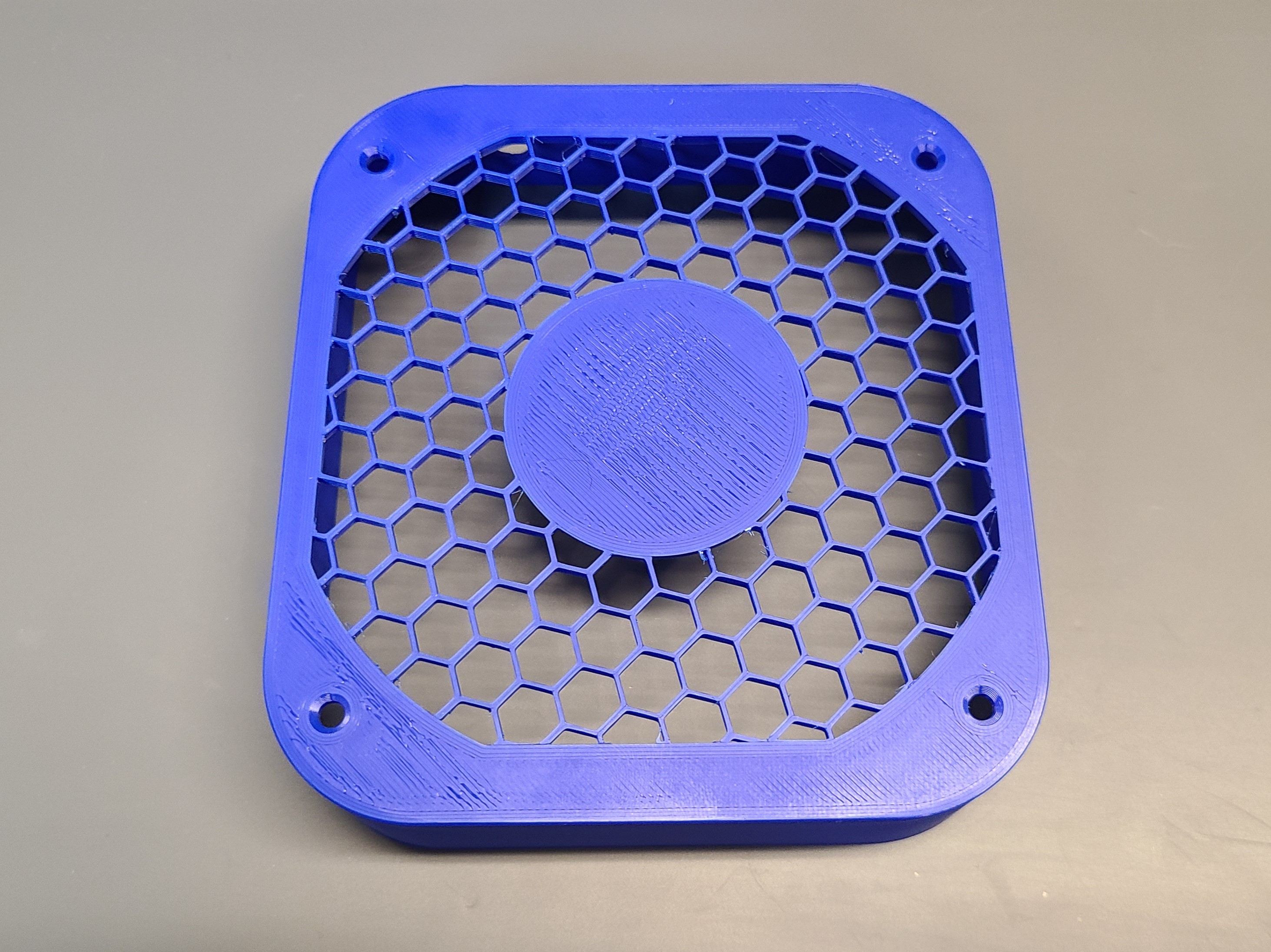

1. Sau khi in, làm sạch các sợi tơ trên lưới bằng bật lửa/đèn khò hoặc kềm cắt.

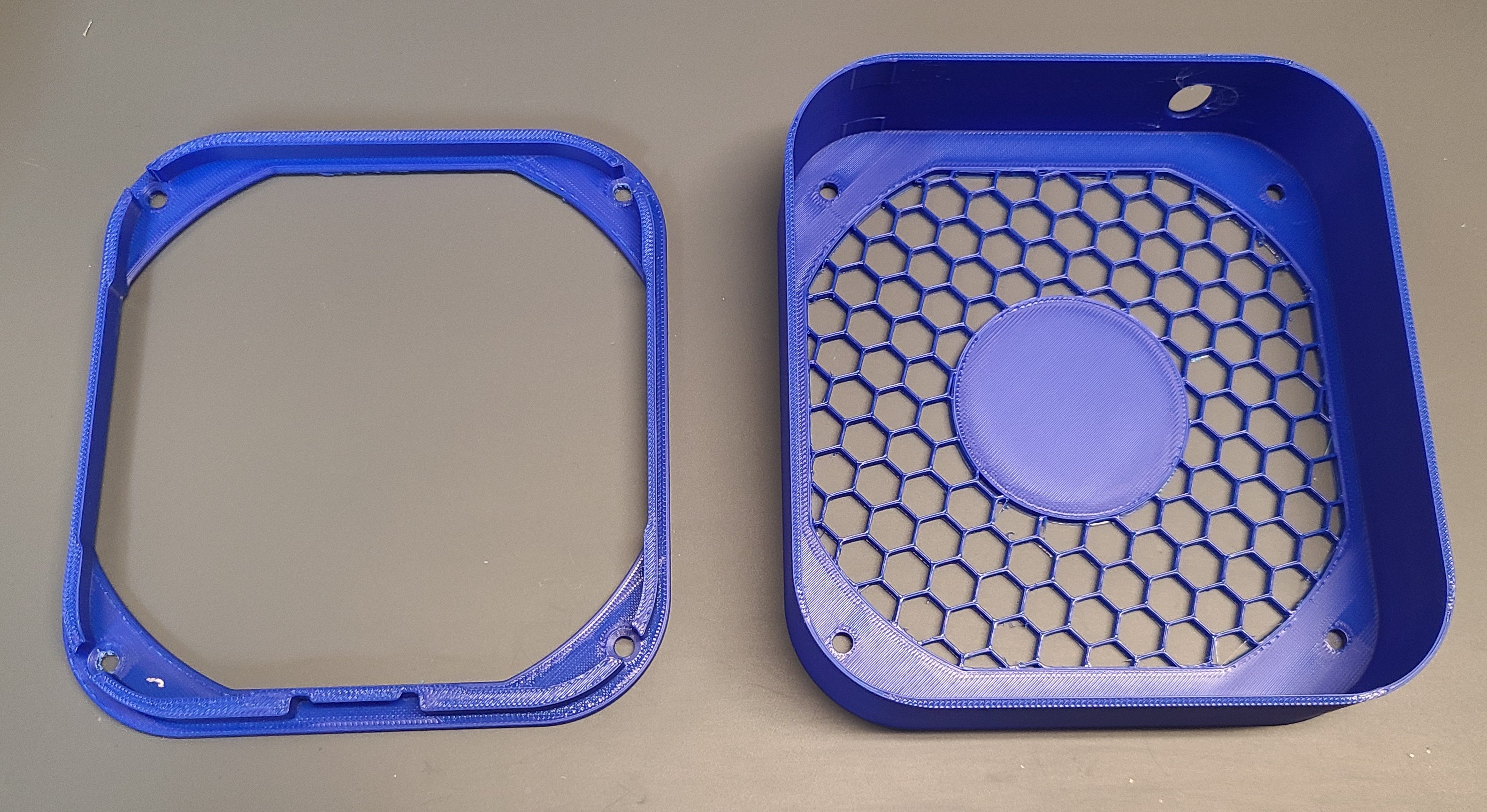

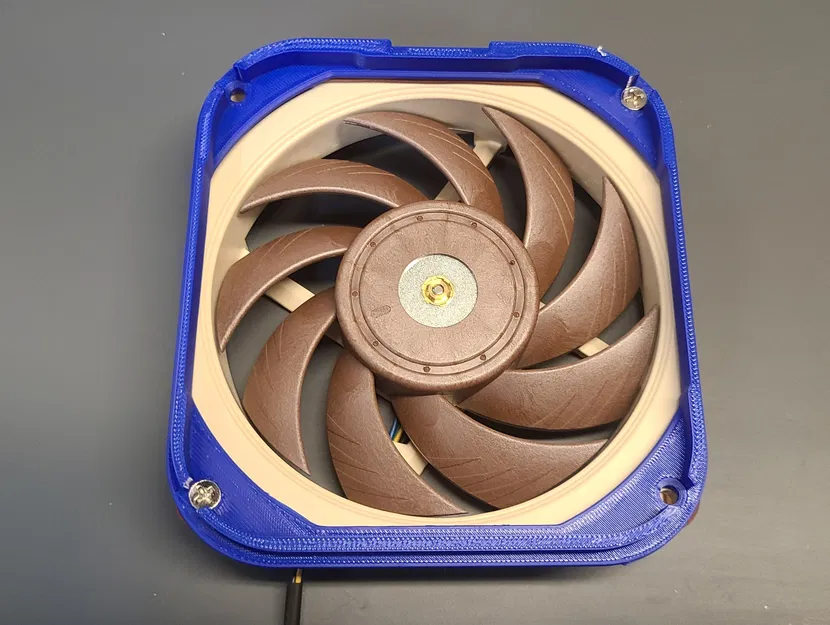

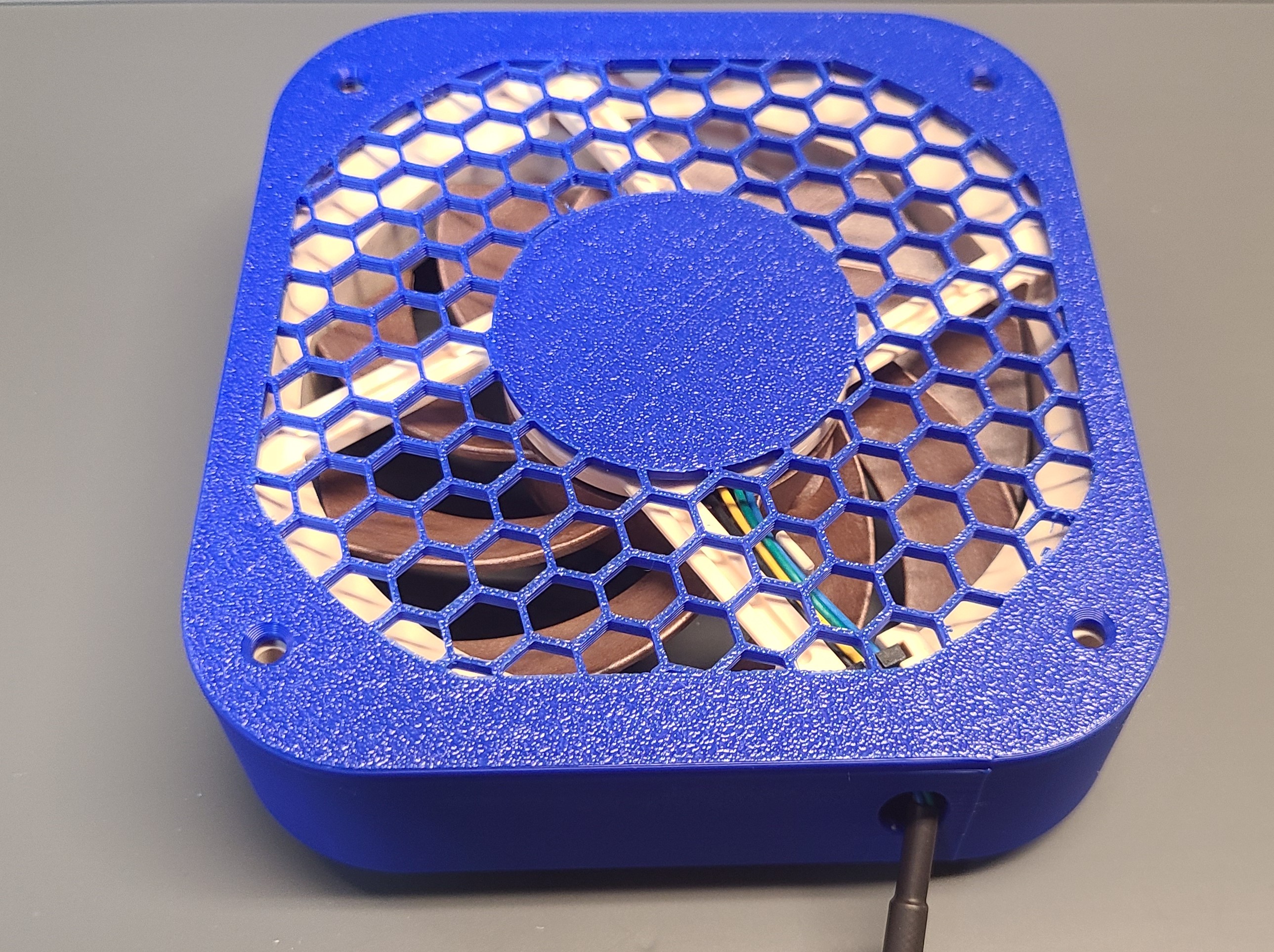

2. Đặt quạt vào nắp trên sao cho luồng khí hướng lên trên (về phía lưới) và cắm cáp quạt vào lỗ ở phía sau, lỗ này có kích thước vừa vặn cho mọi loại cáp quạt 3 chân hoặc 4 chân. Đề xuất xoay quạt sao cho cáp nằm gần lỗ hình oval.

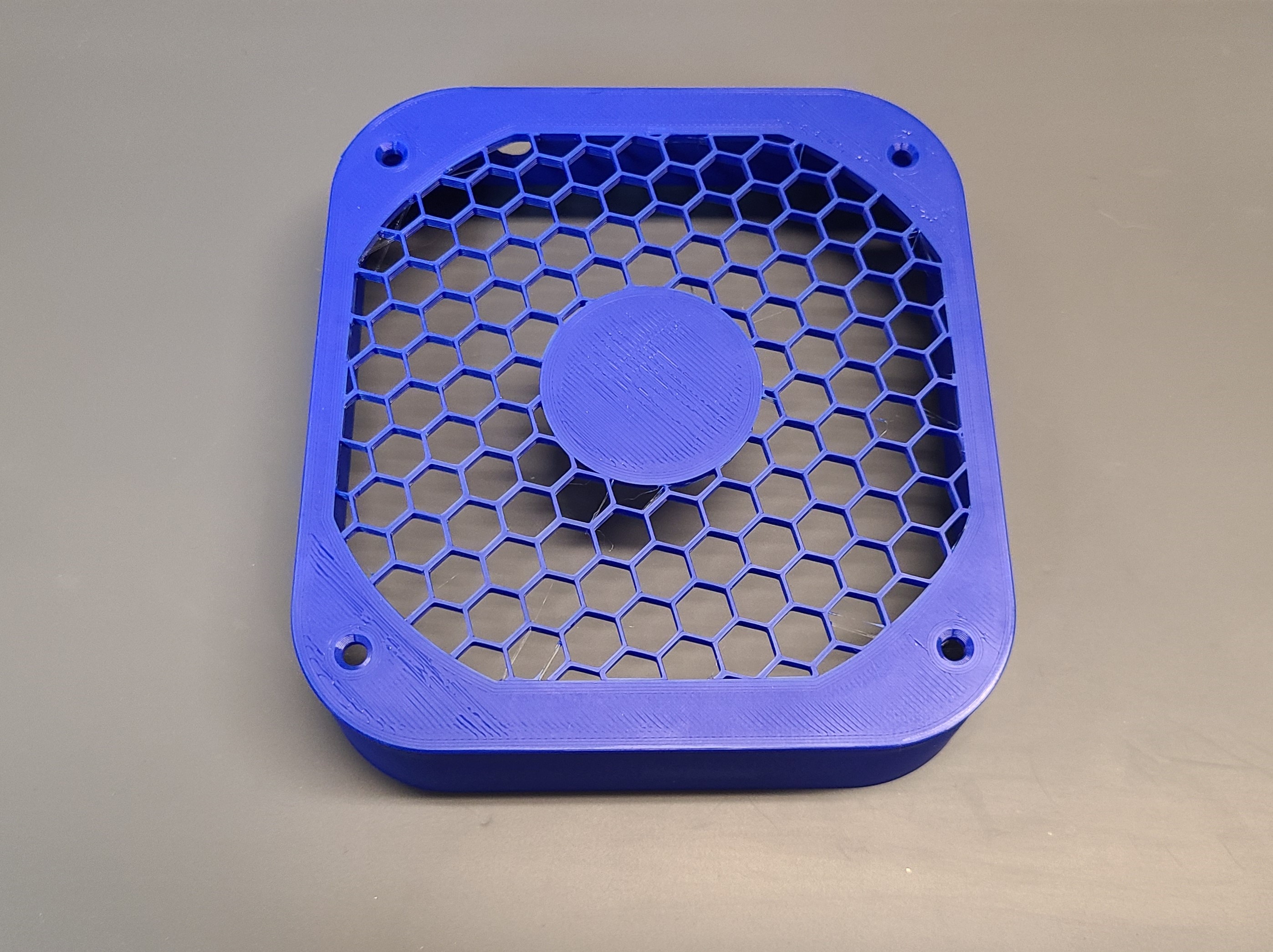

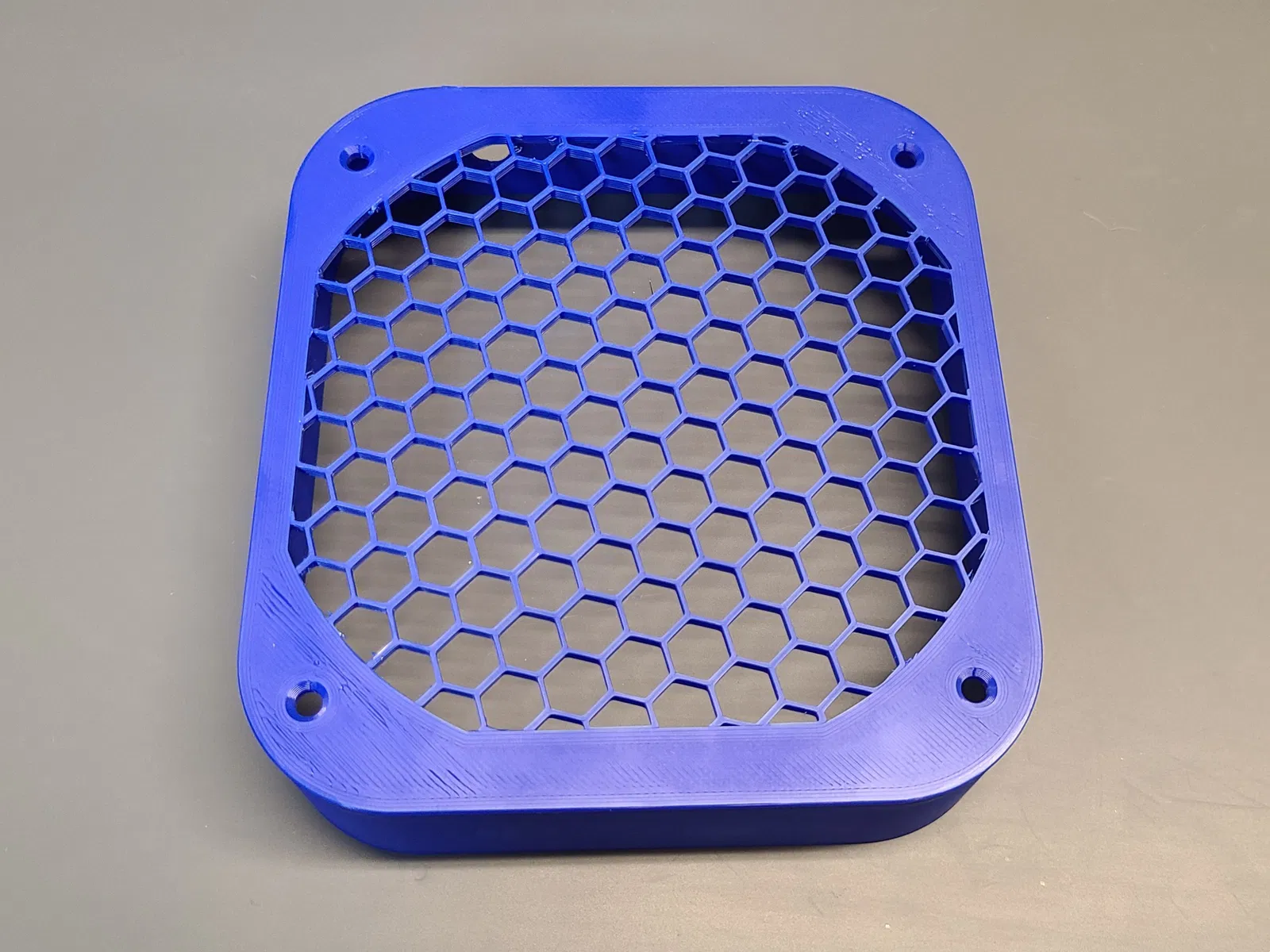

3. Sau đó, đặt giá đỡ quạt lên quạt, phần đế kẹp vào AOOSTAR R1/R7 phải hướng lên trên.
4. Chèn (4) ốc vít vào giá đỡ phía dưới theo hình chữ Z hoặc X và siết đều.

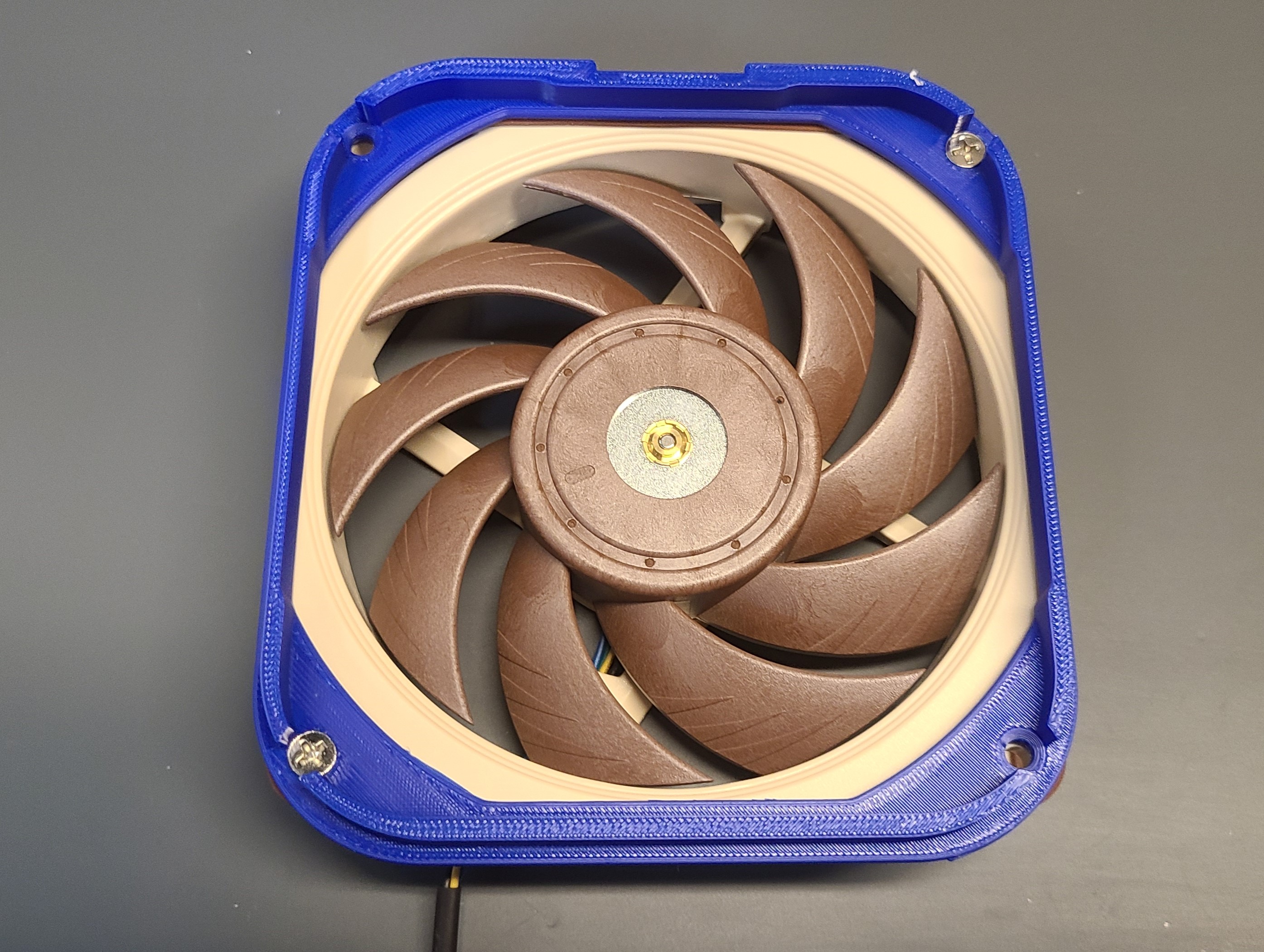

5. Lật ngược giá đỡ có nắp trên lại và gắn chặt nắp trên vào quạt. Về cơ bản là tạo ra một "kẹp bánh sandwich" quạt.
6. Tháo tấm tản nhiệt trên đỉnh của R1/R7.

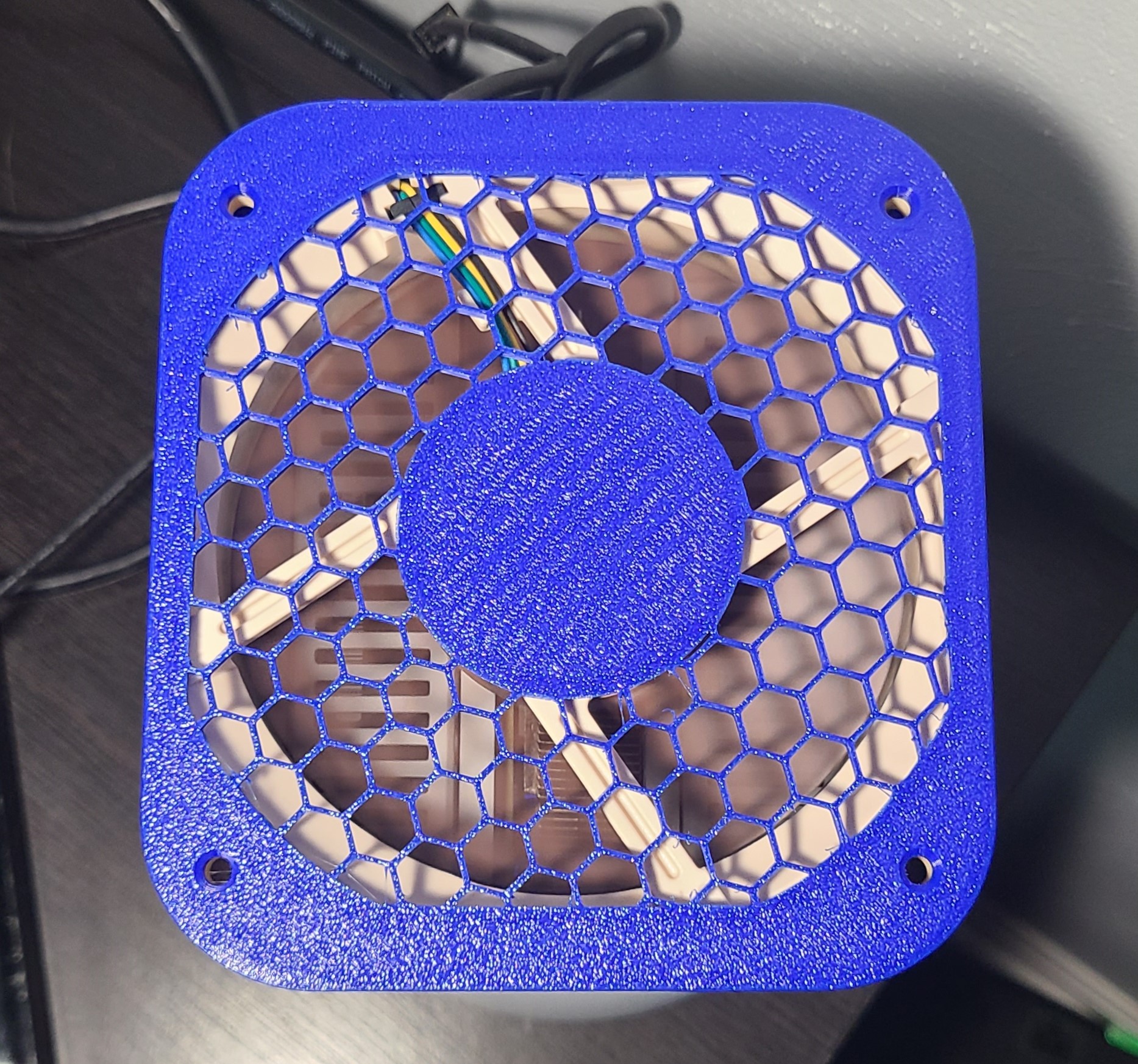

7. Gắn bộ phận kẹp quạt vào R1 hoặc R7, bằng cách chèn phần giữa phía trước trước, sau đó là phần sau (về phía cáp/cổng I/O).
8. Bật nguồn quạt và hoàn tất!

Lưu ý về cấu hình in:

Lưu ý quan trọng về cấu hình in:

• Nếu bạn dùng máy Bambu, tôi thực sự khuyên bạn nên sử dụng file 3mf đã được presliced của Bambu.
• Nếu bạn không dùng máy Bambu, tôi đề xuất nhập file 3mf chưa tách lớp (unsliced). Điều này sẽ tránh mọi điều chỉnh thủ công vị trí .stl và chỉ cần cấu hình trong slicer. Cấu hình đĩa lưới theo hướng dẫn tô vật liệu bên dưới.

Đầu phun: Đề xuất đầu phun 0.4mm để có độ chính xác. Vòng tường (Wall Loops): 3 vòng tường cho đầu phun 0.4mm, không khuyến khích đầu phun 0.6mm do giảm độ bám dính giữa các lớp. Chiều cao lớp: Đề xuất 0.16 hoặc 0.20mm để tối đa hóa độ bền và giảm các phần nhô ra (mặc định 0.20mm). Tô vật liệu (Infill):

• 15% gyroid cho bộ phận che và đĩa trung tâm.
• 8% honeycomb cho lưới (không có lớp trên hoặc dưới, và 1 vòng tường), bạn có thể tùy chỉnh.

Brim: Mặc định không dùng brim. Chất liệu: PLA cho R1, PETG được đề xuất cho R7.

• AOOSTAR R1 chạy mát hơn nên có thể dùng PLA.
• AOOSTAR R7 chạy nóng nên chỉ khuyên dùng PETG cho mẫu này.

Màu sắc: Bất kỳ. Hướng in: In với mặt lưới úp xuống. Hỗ trợ: Hỗ trợ thông thường (Snug Normal Supports). Máy in 3D: Có thể in trên mọi máy. Lượng filament cần thiết: 70.53g - 75.22g cho bộ phận kẹp và nắp 120x25mm.
