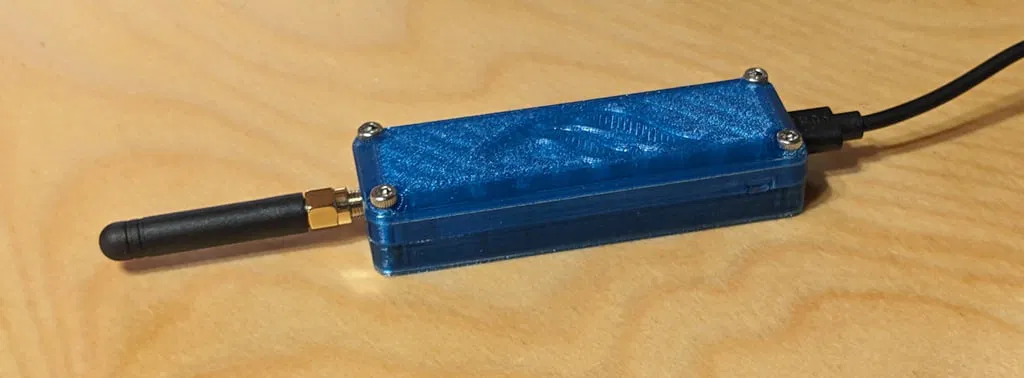

Vỏ bảo vệ Heltec Wireless Stick (Lite) v3

Các linh kiện cần thiết:

  • Heltec Wireless Stick v3, phiên bản Lite hoặc bản "thường" kèm theo cáp ăng-ten.
  • 4 ren cấy nhiệt M3 kiểu ruthex, d=4.6mm, h=5.7mm
  • 4 ốc M3x12, mọi loại ốc đầu phẳng đều dùng tốt

Lắp ráp

In các bộ phận, riêng nút bấm cần in 2 cái. Khuyến nghị chiều cao lớp in 0.2mm hoặc mịn hơn.

Chỉ cần bật support cho các lỗ bắt ốc ở phần nắp trên. Ngoài ra hãy in không cần support, xoay hướng các chi tiết để không phải dùng support.

Trong trường hợp các lớp trên cùng không phẳng hoàn toàn, hãy dùng giấy nhám mịn chà cho phẳng. Lắp các ren cấy vào, có thể cần thêm giấy nhám và/hoặc giũa để làm phẳng lại bề mặt phía trên ren cấy. Lắp bo mạch và cáp ăng-ten vào (chú ý dùng cổng kết nối cạnh cổng USB cho LORA!) rồi đóng vỏ case lại bằng 4 ốc M3.

Hỗ trợ gắn pin

Tôi có thể bổ sung phiên bản vỏ hỗ trợ gắn pin nếu có người yêu cầu. Hãy cho tôi biết nhé.

Mã nguồn

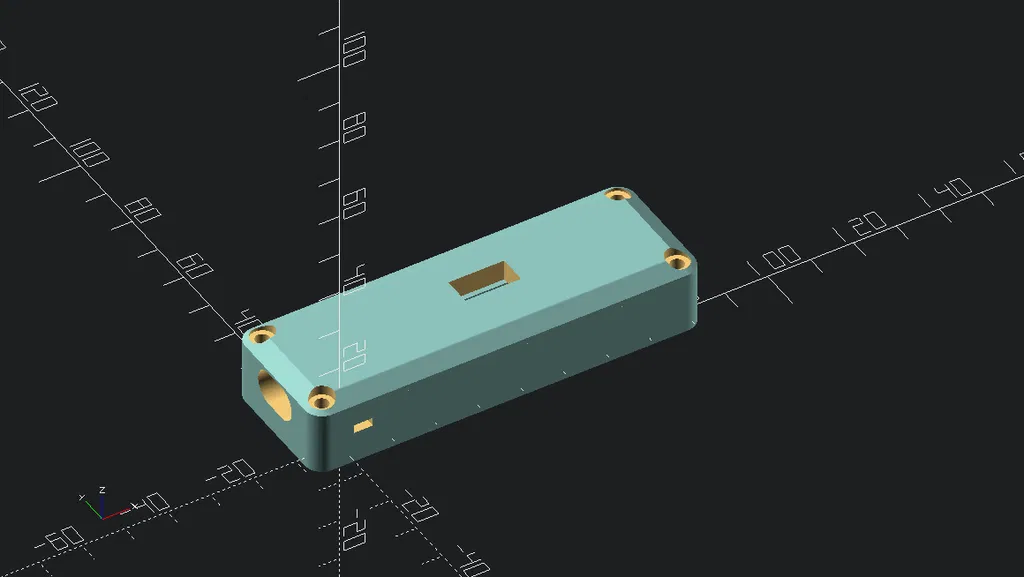

Có sẵn trên GitHub tại: https://github.com/bzed/openscad-parts/blob/main/heltec_wireless_stick/case.scad - rất hoan nghênh các pull request.

Giấy phép

Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International Public License - bạn không được phép đem bán, nhưng hoàn toàn có thể phối lại (remix) và chia sẻ dưới cùng giấy phép.
