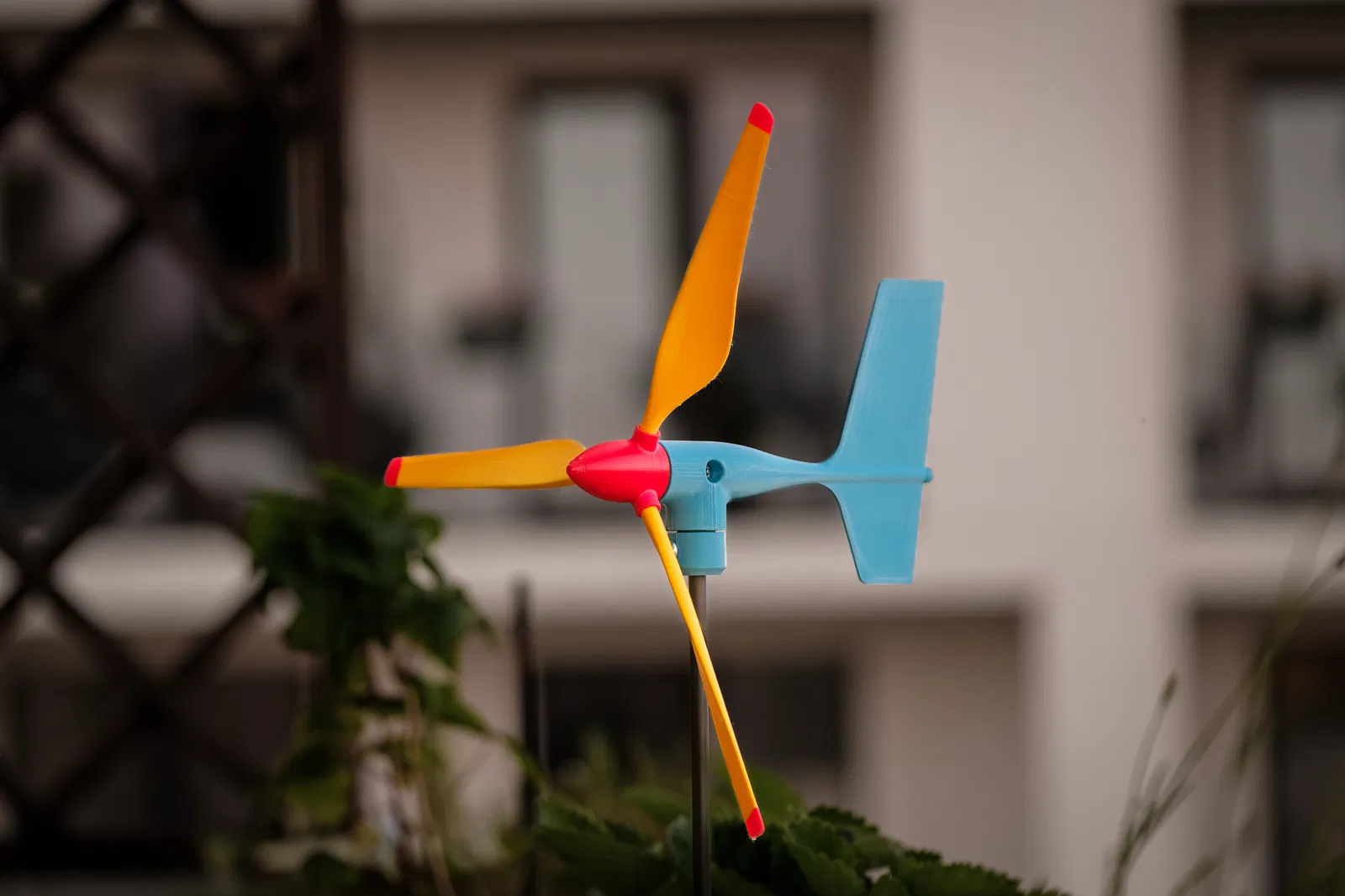

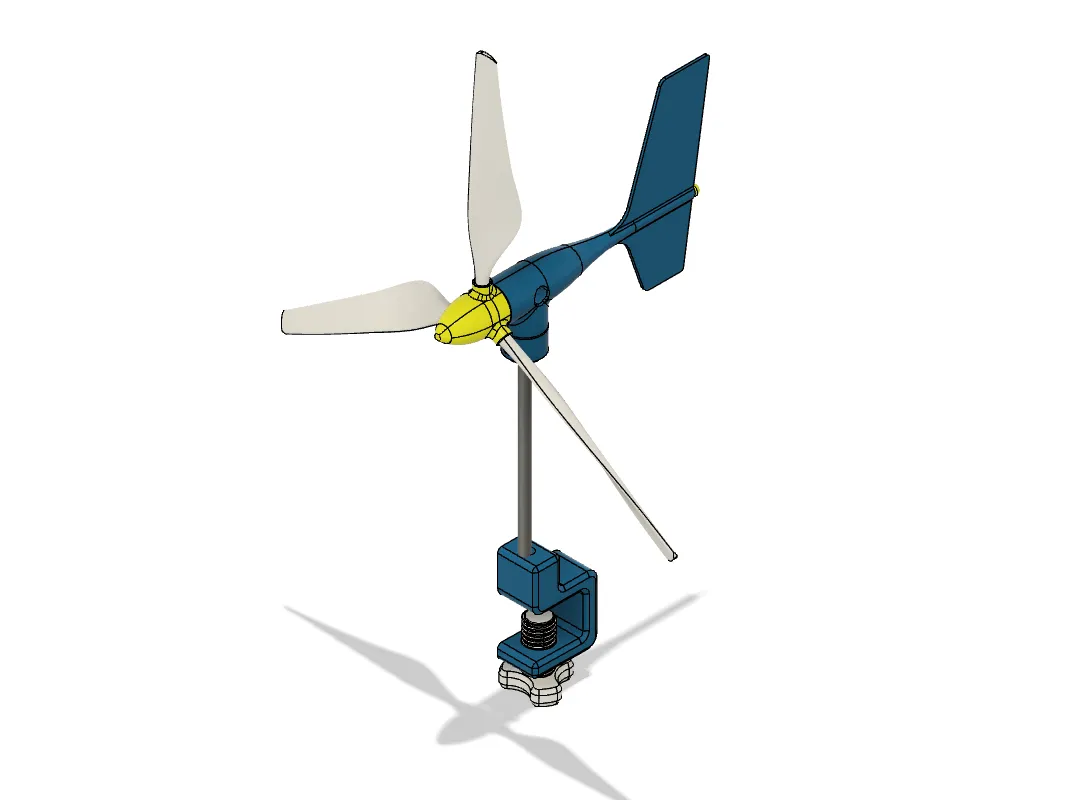

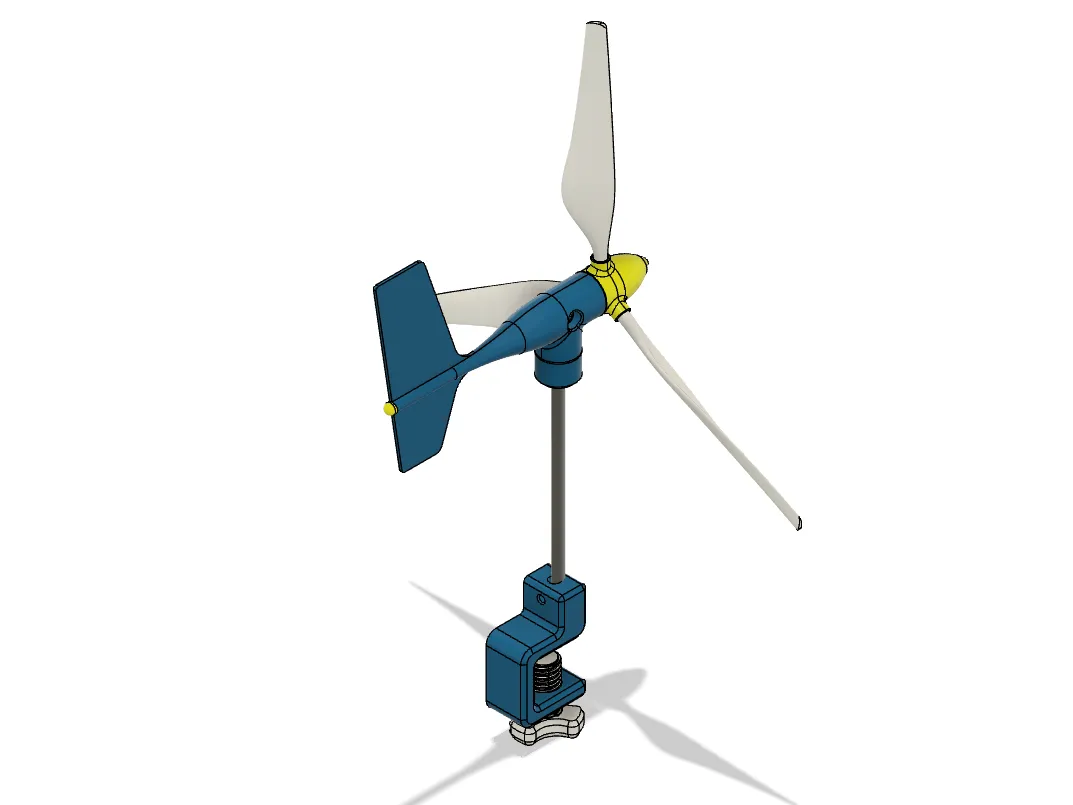

Cối Xay Gió Tuabin (Windmill Wind Turbine)

Cối xay gió (trông giống tuabin gió hơn) dễ in mà chạy rất ngon lành. Nó dùng vòng bi (bạc đạn) thông dụng, dễ kiếm ở mấy cửa hàng đồ DIY hay cửa hàng dụng cụ thể thao (mấy cái này dùng cho giày patin đó). Tất cả các bộ phận đều nằm gọn trong máy in 18x18x18cm, nên phù hợp cho cả những máy in nhỏ như Prusa Mini.

Tôi đã in tất cả các bộ phận bằng PET-G không cần support với độ cao lớp là 0.15mm. Có hai phiên bản lưỡi, một phiên bản thường và một phiên bản có "giàn giáo". Tôi thích phiên bản có giàn giáo hơn vì lưỡi dao mỏng và rất cao, làm cho bản in bị gợn sóng ở phần đỉnh lưỡi, cái mà tôi không thích. Với giàn giáo (dễ dàng tháo rời, không dính liền với lưỡi), lưỡi dao sẽ in đẹp và sạch sẽ, nhưng nó không thực sự cần thiết, chỉ là để cho đẹp thôi.

Tất cả các bộ phận đã được định hướng sẵn để in và không cần hỗ trợ.

Phần cứng cần thiết:

• Thanh kim loại đường kính 8 mm

• 1 con bu lông M5x30 mm

• 2 con bu lông M5x10 mm (3 con nếu có kẹp)

• 4 con đai ốc M5

• 2 viên bi xe trượt 608 size (khuyên dùng loại 608 ZZ / 608 2Z)

• Vít 3x16mm nếu bạn đã có thanh đường kính 10 mm (khi đó bạn cũng không cần thanh 8mm)

Lắp ráp:

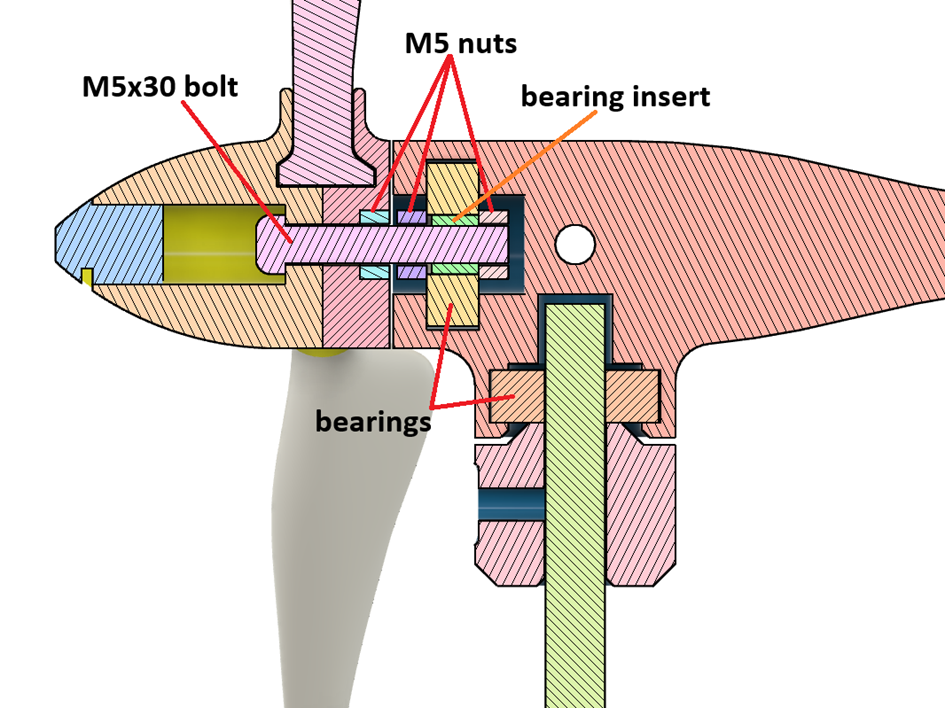

You will need printed parts rotor_front, rotor_back, all three blades, bearing insert and additional hardware M5x30mm bolt, three M5 nuts and one 608 bearing to assembly rotor as pictured.

Đừng quên để lại một khoảng trống nhỏ giữa hai con đai ốc đầu tiên để rotor quay trơn tru nhé.

Sau đó, lắp toàn bộ rotor đã lắp ráp và vòng bi thứ hai vào một nửa thân chính, rồi ghép nửa thân còn lại vào bằng bu lông M5x10mm và đai ốc M5 ở phía đối diện. Tiếp theo, gắn chặt phần đuôi (tail_connector) và lắp đầu rotor (rotor_tip) để che lỗ rotor.

Cuối cùng, trượt miếng chặn (stopper) và toàn bộ cối xay gió lên thanh kim loại, căn chỉnh nó vào cuối thanh và sau đó trượt miếng chặn lên cao hơn một chút và cố định bằng bu lông M5x10mm. Việc này sẽ đảm bảo có đủ không gian giữa thanh kim loại và thân chính để chúng không bị cọ xát vào nhau.

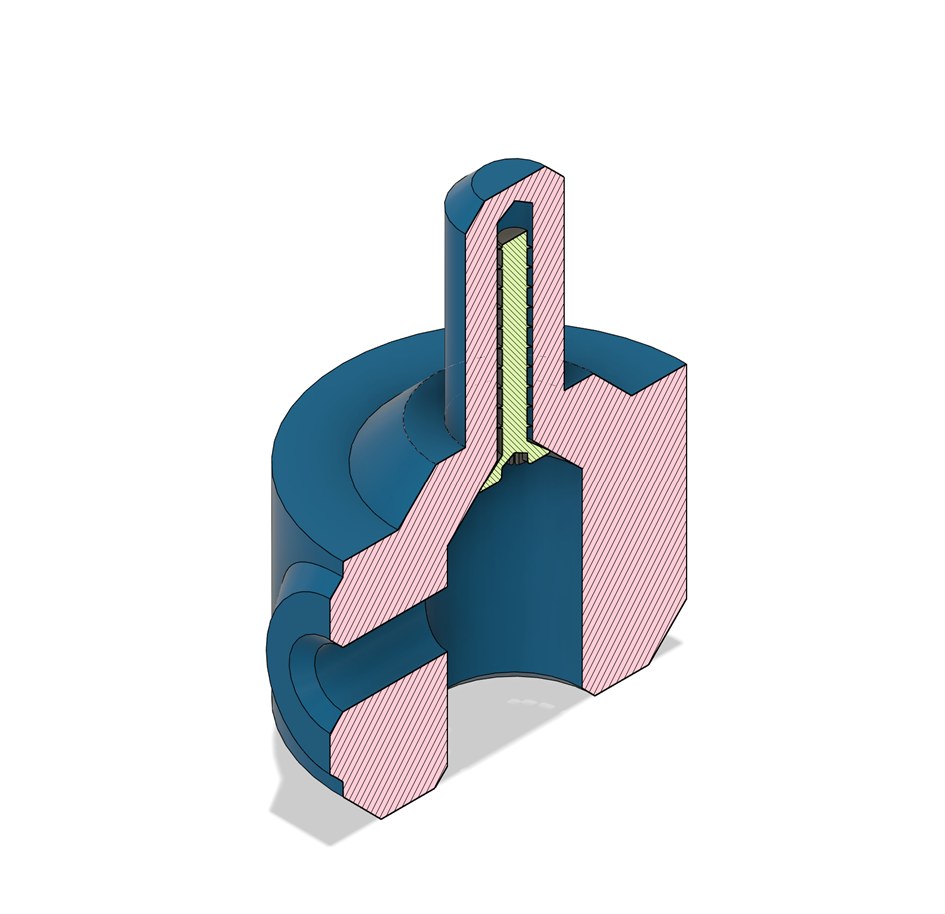

Thanh 8mm được chọn vì nó vừa với đường kính lỗ trong của vòng bi. Nếu bạn đã có thanh 10mm như từ cối xay gió cũ hay gì đó, tôi đã tạo phiên bản miếng chặn thứ hai đóng vai trò như một bộ chuyển đổi. Nó vừa với thanh 10mm ở dưới và thay thế thanh 8mm ở trên. Tôi đề xuất sử dụng vít 3x16mm để gia cố nó, nhưng tôi đã thử và nó không bị gãy ngay cả khi không có vít đó:

Cũng có thể dùng vít "gia cố" tùy chọn cho các cánh, nếu bạn để cối xay gió ở nơi có gió mạnh. Mức độ điền đầy khoảng 30% cho 36mm đầu tiên là được (phần còn lại của cánh để 0% điền đầy).

Chúc vui vẻ!
