Cối Xay Gió

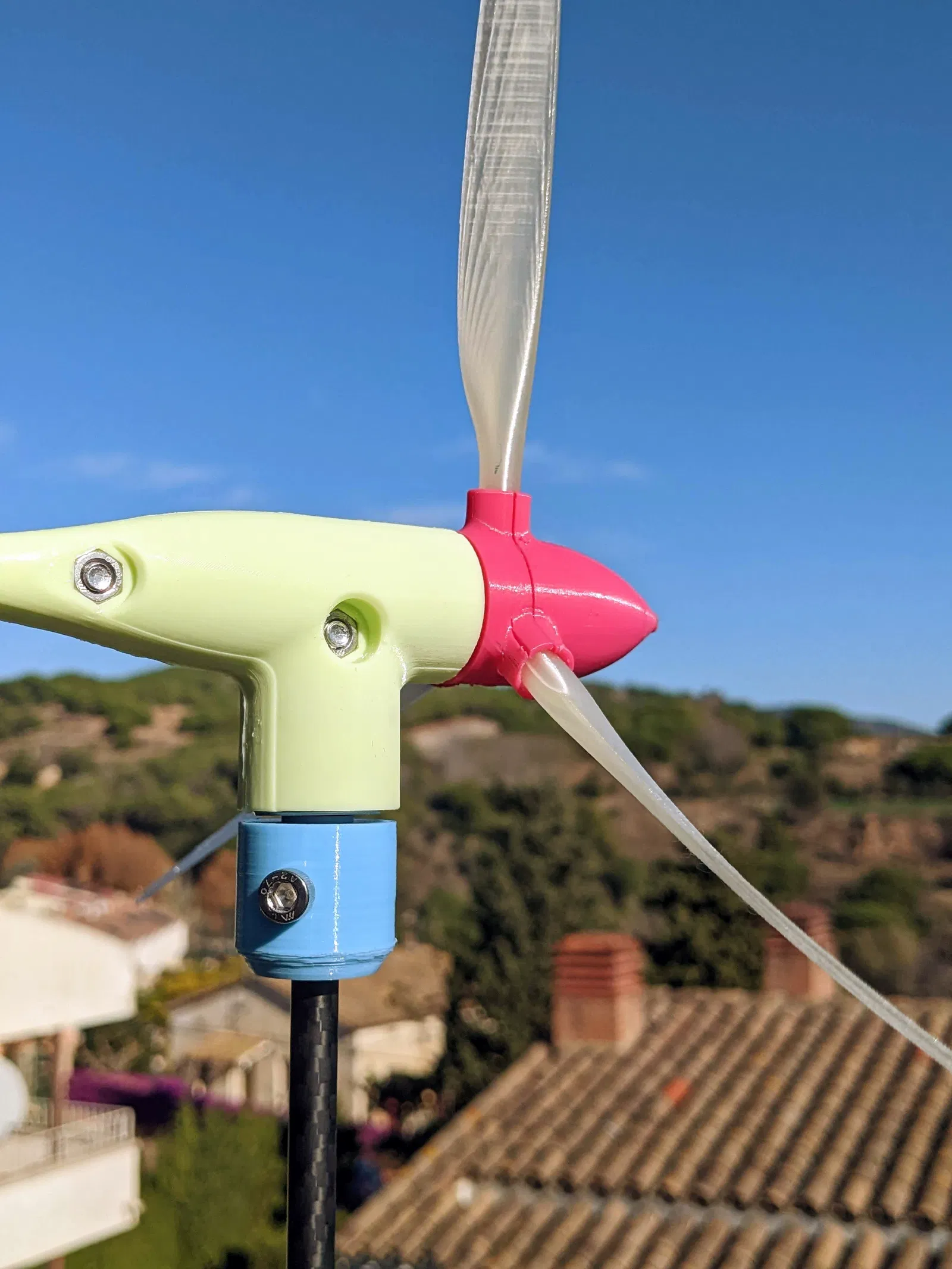

Cần một thanh có đường kính ngoài 8 mm, chiều dài tối thiểu 175 mm. Trục quay thực chất là một bu lông M5 dài 30 mm:

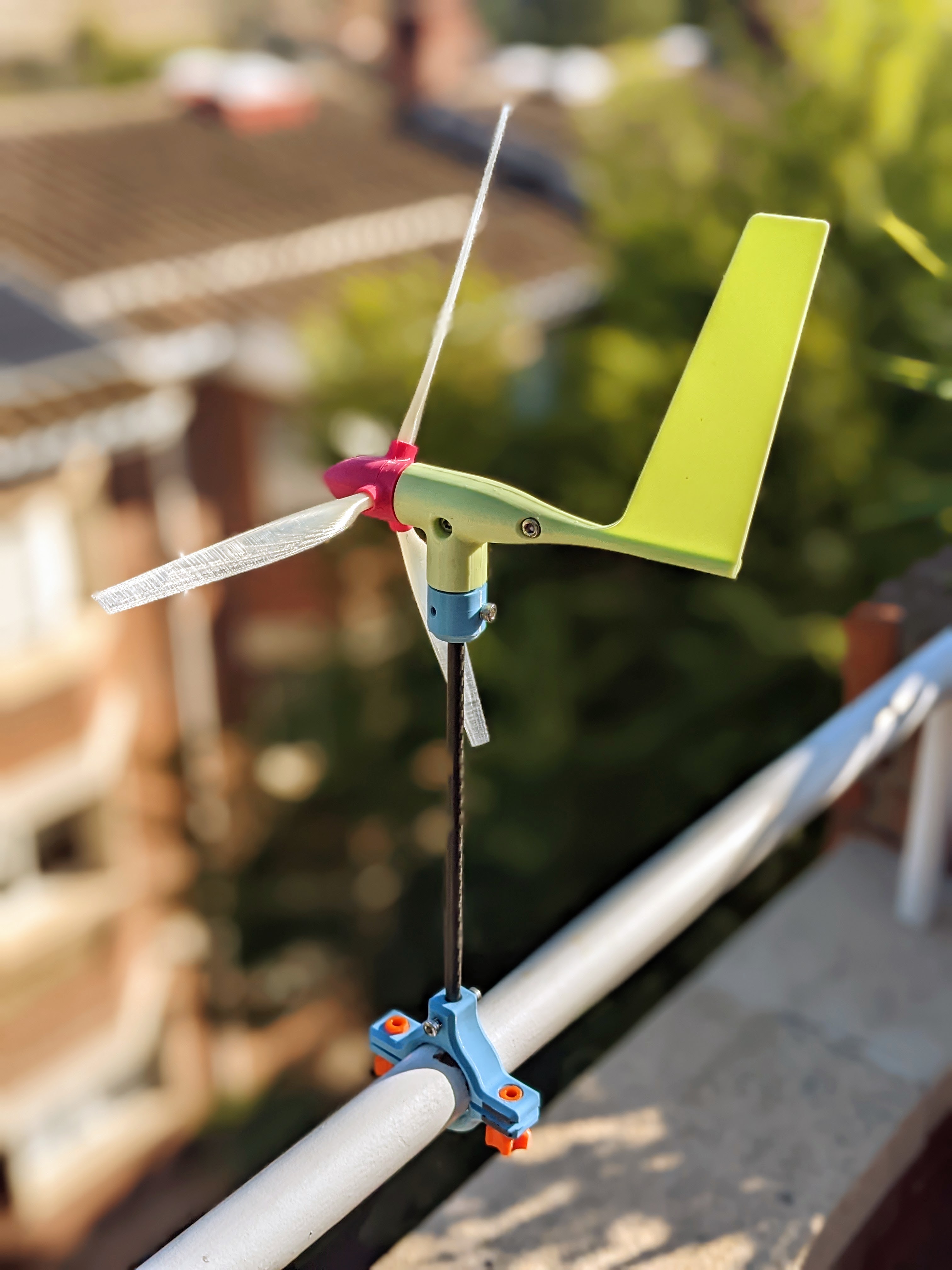

Hai loại kẹp được cung cấp: hình vuông (chiều cao tối đa 35 mm) và hình tròn (đường kính tối đa 40 mm):

Tất cả phần cứng cần thiết:

• Thanh đường kính ngoài 8 mm, dài tối thiểu 175 mm
• 2 bu lông M5 x 10 mm, kèm đai ốc (để nối bộ phận chính)
• 1 bu lông M5 x 30 mm, kèm 3 đai ốc (trục quay) xem bản phác thảo bên trên
• 3 vòng bi con lăn ván trượt (kích thước 608)
• 5 bu lông M5 x 10 mm (để cố định kẹp và bộ phận đỡ dưới của thân chính)

Tệp mô hình 3D lắp ráp dạng STEP tự giải thích.

Tôi đã in các cánh quạt bằng đầu phun 0.25 mm vì chúng trở nên rất hẹp ở phần đỉnh. Tôi khuyên bạn nên in theo hướng được cung cấp, không cần hỗ trợ ngoại trừ các rãnh giữ cánh quạt. Tất cả các bộ phận đều vừa với Prusa mini.

Quan trọng! một trong những vít kẹp tròn quay theo hướng ngược lại, và lý do là chúng được làm đối xứng vì tôi quá lười trong CAD…
