Vỏ case Raspberry Pi 4 kèm màn hình cảm ứng 3.5 inch

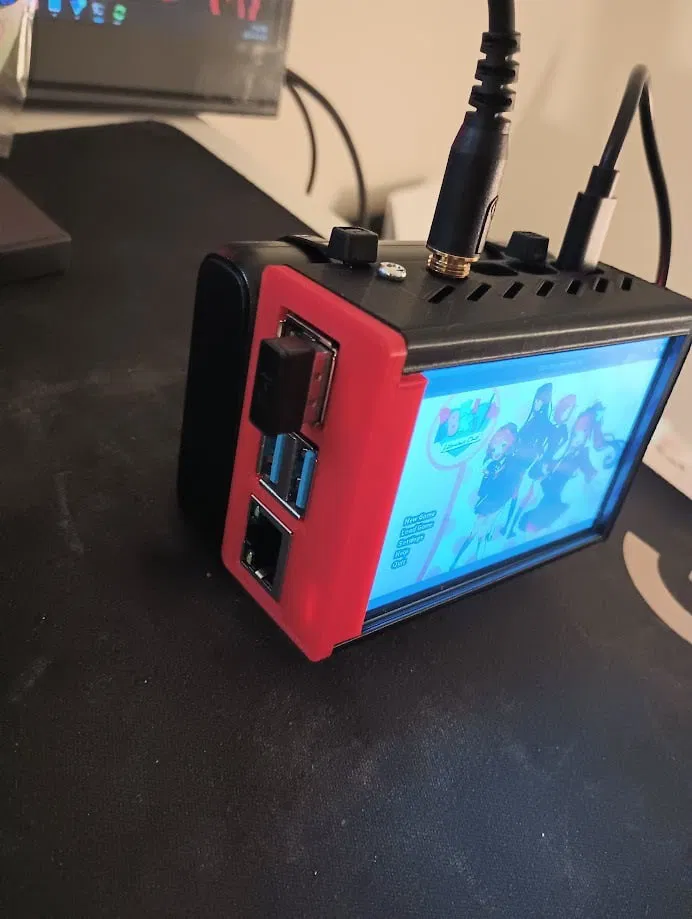

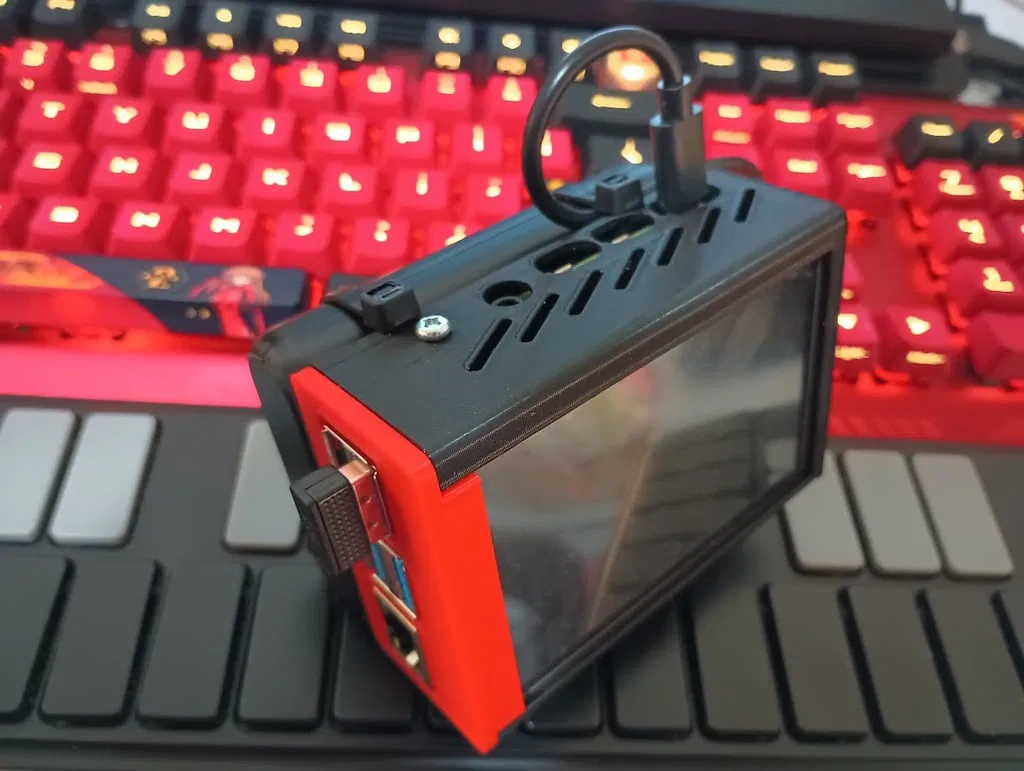

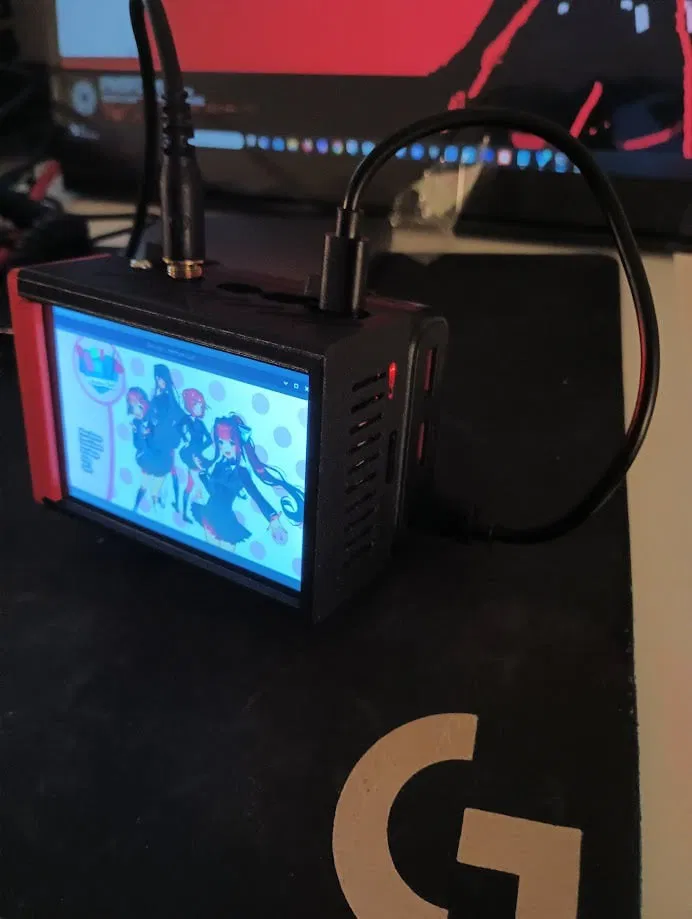

Vỏ case cho Raspberry Pi 4 kèm module màn hình TFT 3.5 inch. Các lỗ khoét được làm lớn hơn xung quanh cổng micro HDMI để dễ dàng cắm các loại cáp có đầu to, điều chỉnh vị trí các lỗ cắm và thêm khe nhìn để dễ dàng quan sát đèn LED PWR và ACT. Thêm các lỗ thông gió để hỗ trợ làm mát. Màn hình được nâng cao một chút để phù hợp với bộ làm mát tôi đã sử dụng (https://www.pishop.ca/product/dedicated-all-in-one-aluminum-cooler-for-raspberry-pi-4b-pwm-with-fan-adapter/).

Case này giữ màn hình hơi xa Pi hơn so với vị trí thông thường. Điều này có nghĩa là các header cái của màn hình không cắm hết vào các chân GPIO của Pi, và còn hở khoảng 1-2mm chân pin. Điều này có thể cho phép bạn lắp thêm một PCB shim bên dưới để cấp nguồn cho quạt, mặc dù tôi chưa thử.

Tôi đã sử dụng màn hình có kết nối nguồn quạt ở mặt dưới, và không kết nối điều khiển PWM cho quạt. Việc này khá chật vật - dây cáp ngắn, và khó khăn trong việc đi dây để chúng không chạm vào quạt khi hoạt động. Nếu bạn quyết định sử dụng tản nhiệt chủ động, hãy lưu ý rằng case rất vừa vặn, và không có không gian để chạy dây bên dưới Pi để hàn vào header GPIO từ phía dưới.

Mặt trước của case được giữ cố định bằng hai vít M3 6mm và hai đai ốc M3.

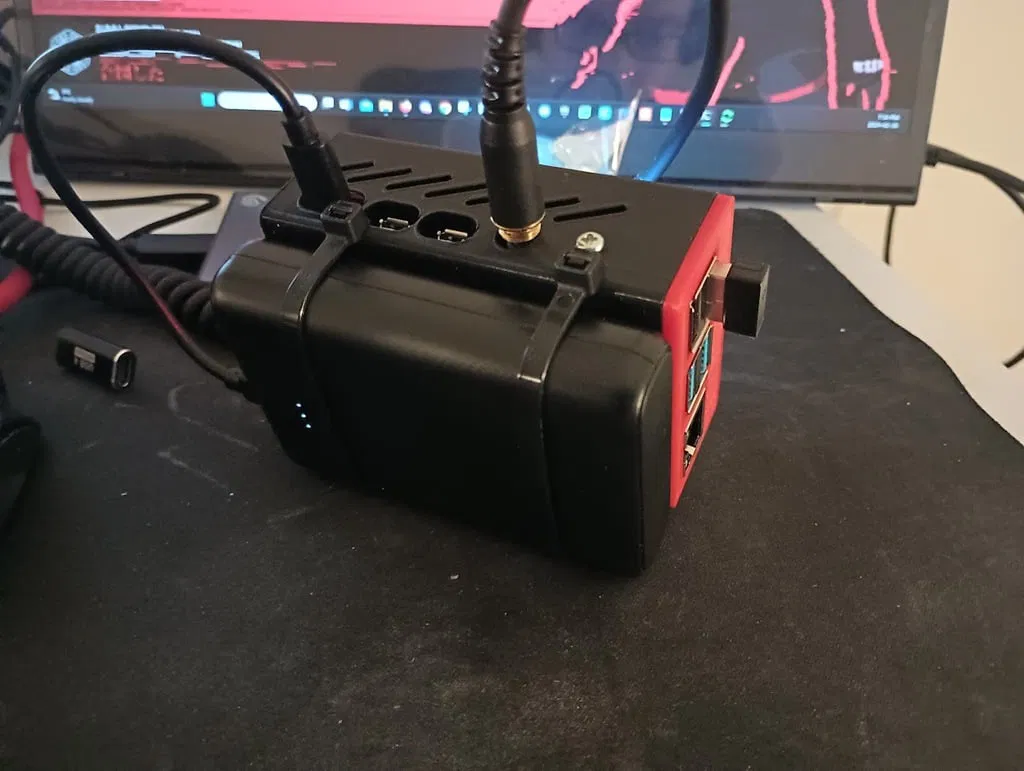

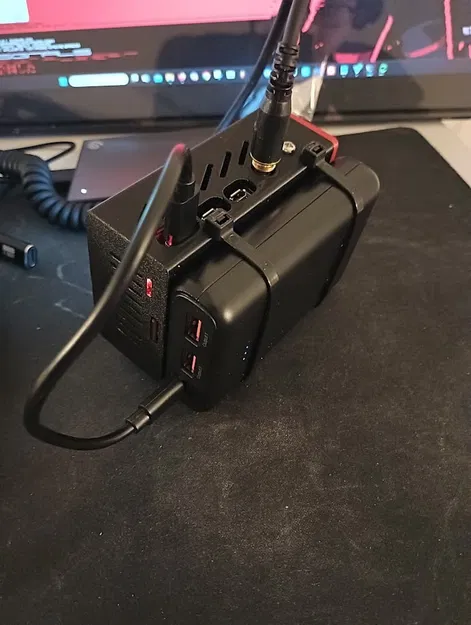

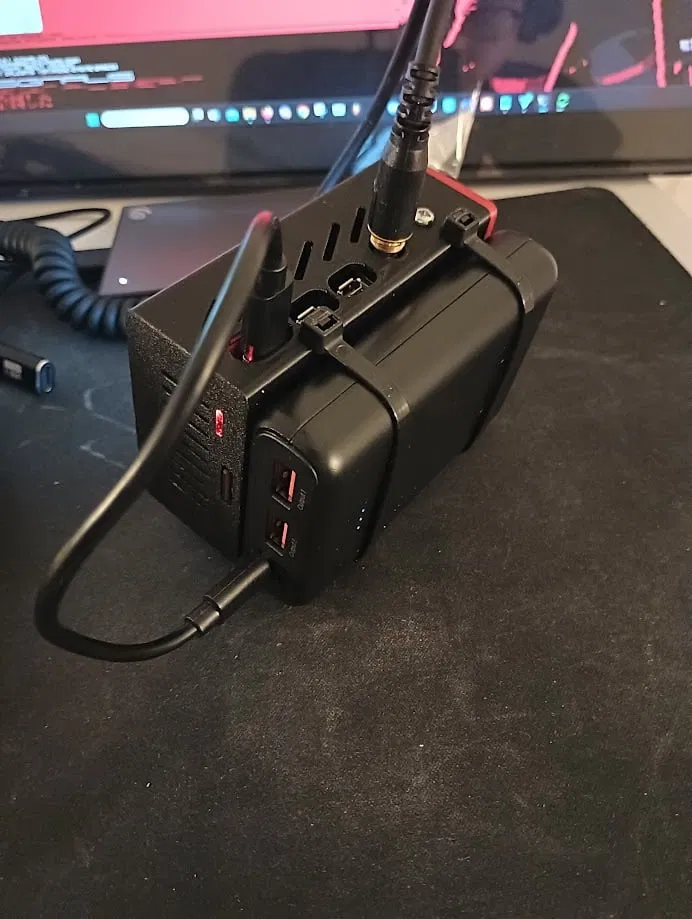

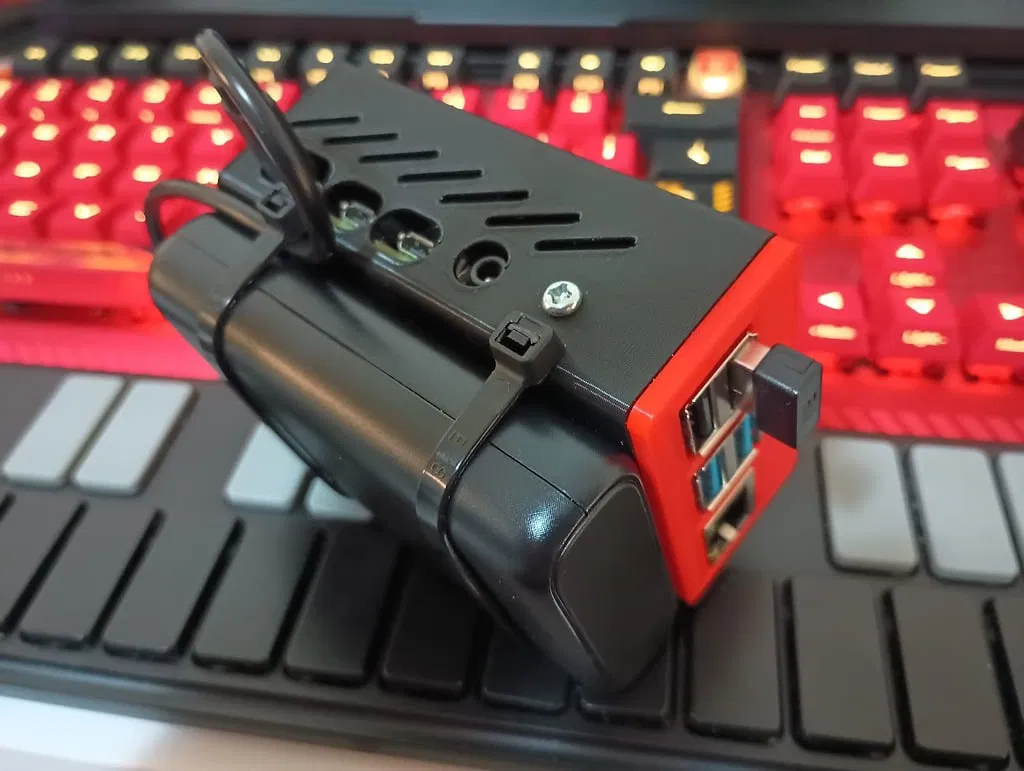

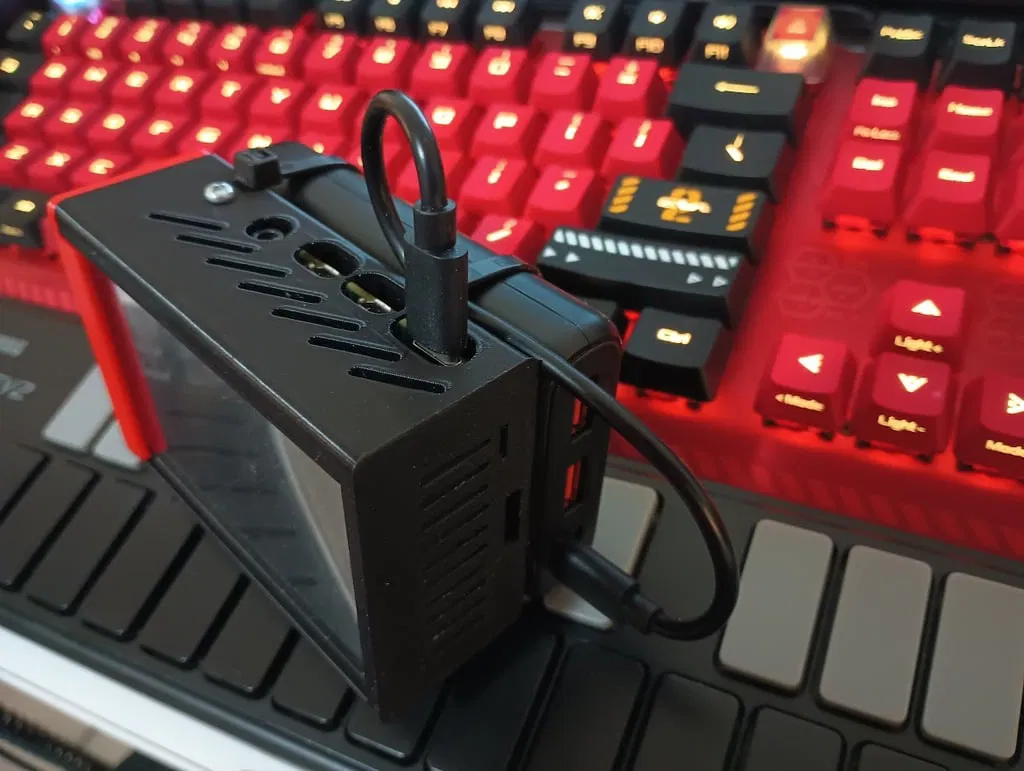

Bốn lỗ kín đáo trên case cho phép luồn dây rút qua cạnh dưới, giúp dễ dàng gắn pin dự phòng bên dưới Pi cho việc sử dụng di động. Liên kết đến pin dự phòng tôi đã sử dụng, có kích thước gần tương đương với case: https://www.amazon.ca/dp/B07L933SN5. Nếu bạn sử dụng loại khác, hãy đảm bảo nó có định mức đầu ra 5V 3A.

Có lẽ nên có một biện pháp tản nhiệt nào đó. Pi 4 có xu hướng chạy nóng, và ngay cả với các lỗ thông gió bổ sung, nó vẫn sẽ khá ấm khi hoạt động nặng mà không có thêm tản nhiệt.

Cài đặt In

Hãng máy in: Creality

Máy in: Ender 2 Pro

Rafts: Không

Supports: Không

Độ phân giải: 0.25mm

Infill: 50%

Chất liệu: PLA

Ghi chú: Đai ốc hơi chật một chút, nhưng chúng cần phải vừa khít để không bị rơi ra khi bạn đóng case. Các tệp f3d đã được cung cấp cùng với STL để dễ dàng sửa đổi thiết kế (chúng hơi lộn xộn, xin lỗi vì điều đó).

Sau khi In

Hướng dẫn lắp ráp

1. Gắn tản nhiệt/hệ thống làm mát cho Pi

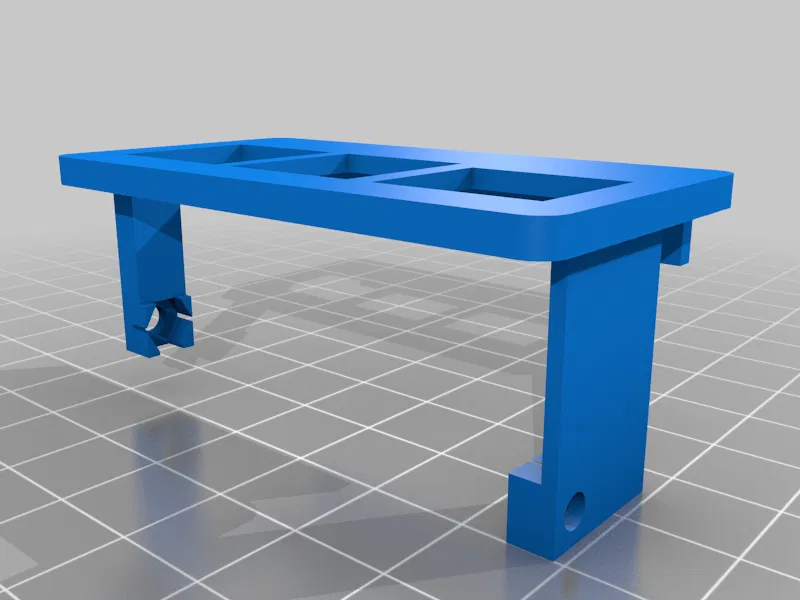

2. Nhấn hai đai ốc m3 vào các khe ở hai bên của nắp trước. Nếu chúng không vừa chặt hoặc không đẩy hết vào, bạn có thể thử chỉ cần lắp vít vào và siết chặt đai ốc vào các khe của chúng. Một khi đai ốc đã vào vị trí, tháo vít ra.
3. Đặt nắp trước lên Pi. Sẽ hơi chật, và bạn có thể cần bẻ nhẹ các cánh của nắp trước để nó vừa với các cổng USB và Ethernet. Khi đã lắp xong, mặt trước của các cổng USB và ethernet sẽ phẳng với mặt trước của nắp, và các đai ốc cùng phần cánh nhô ra sẽ nằm phía sau các cổng.
4. Đặt module màn hình lên Pi. Đừng đẩy hết vào header GPIO, hãy để lại khoảng cách 1-2mm. Case này cố tình giữ màn hình cao hơn bình thường một chút, để phù hợp với quạt tản nhiệt mà không chạm vào mặt dưới của module màn hình.
5. Trượt Pi + module màn hình và nắp trước vào case. Pi phải được đẩy hết về phía sau, cho đến khi không còn khoảng trống giữa case và nắp trước. Nó rất vừa vặn, vì vậy hãy đảm bảo mọi thứ được căn chỉnh đúng - bo mạch và màn hình sẽ khớp vào các rãnh ở hai bên của case, thẻ microSD sẽ nhô vào một khe ở phía sau case, và Pi cùng màn hình sẽ đẩy sát vào mặt sau của case. Nếu dây quạt bị kẹt giữa pi và mặt sau của case, nó sẽ không vào hết được, vì vậy hãy đảm bảo dây được nhét gọn gàng.
6. Sử dụng hai vít m3 6mm để cố định nắp trước vào case.

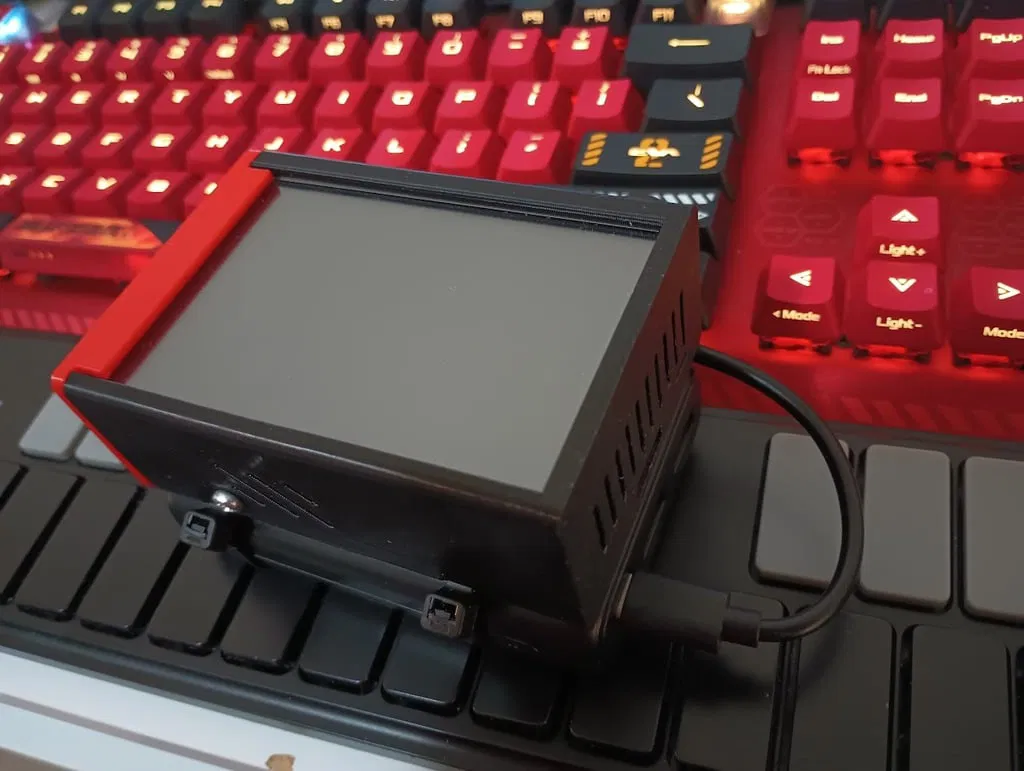

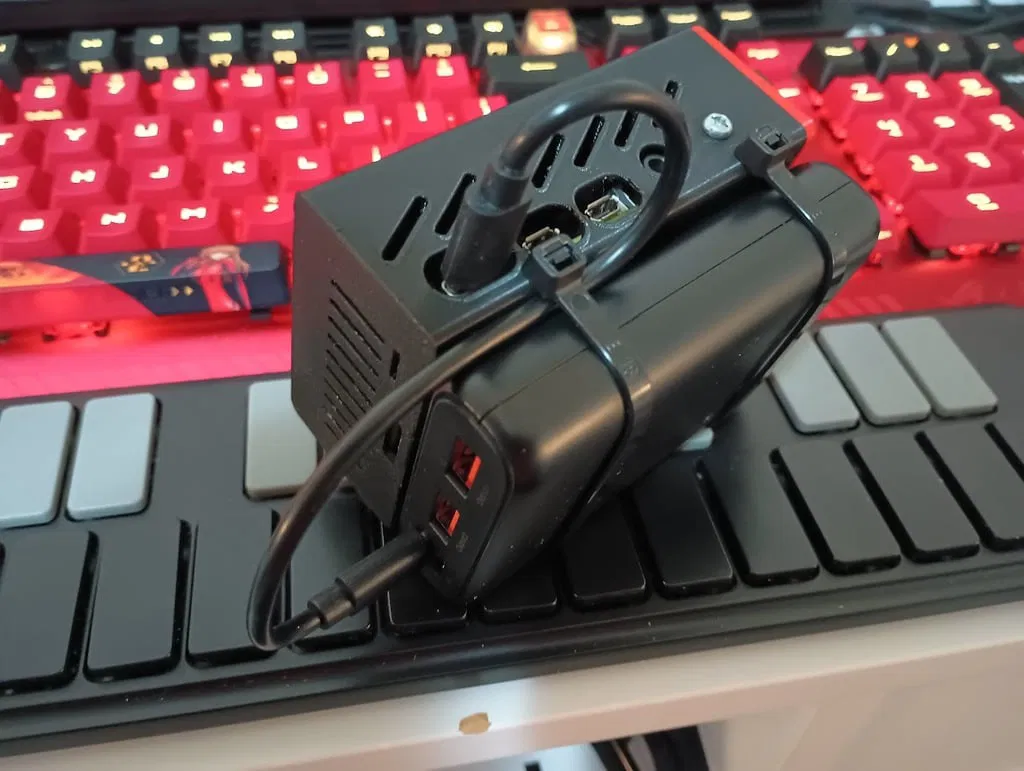

7. Nếu bạn định dùng dây rút để gắn pin dự phòng vào Pi, hãy luồn dây rút qua hai cặp khe hình chữ nhật ở cạnh dưới của case. Tùy thuộc vào pin dự phòng bạn sử dụng (và độ dài dây rút của bạn), bạn có thể cần nối hai dây rút lại với nhau để vừa đủ quấn quanh pin dự phòng.
