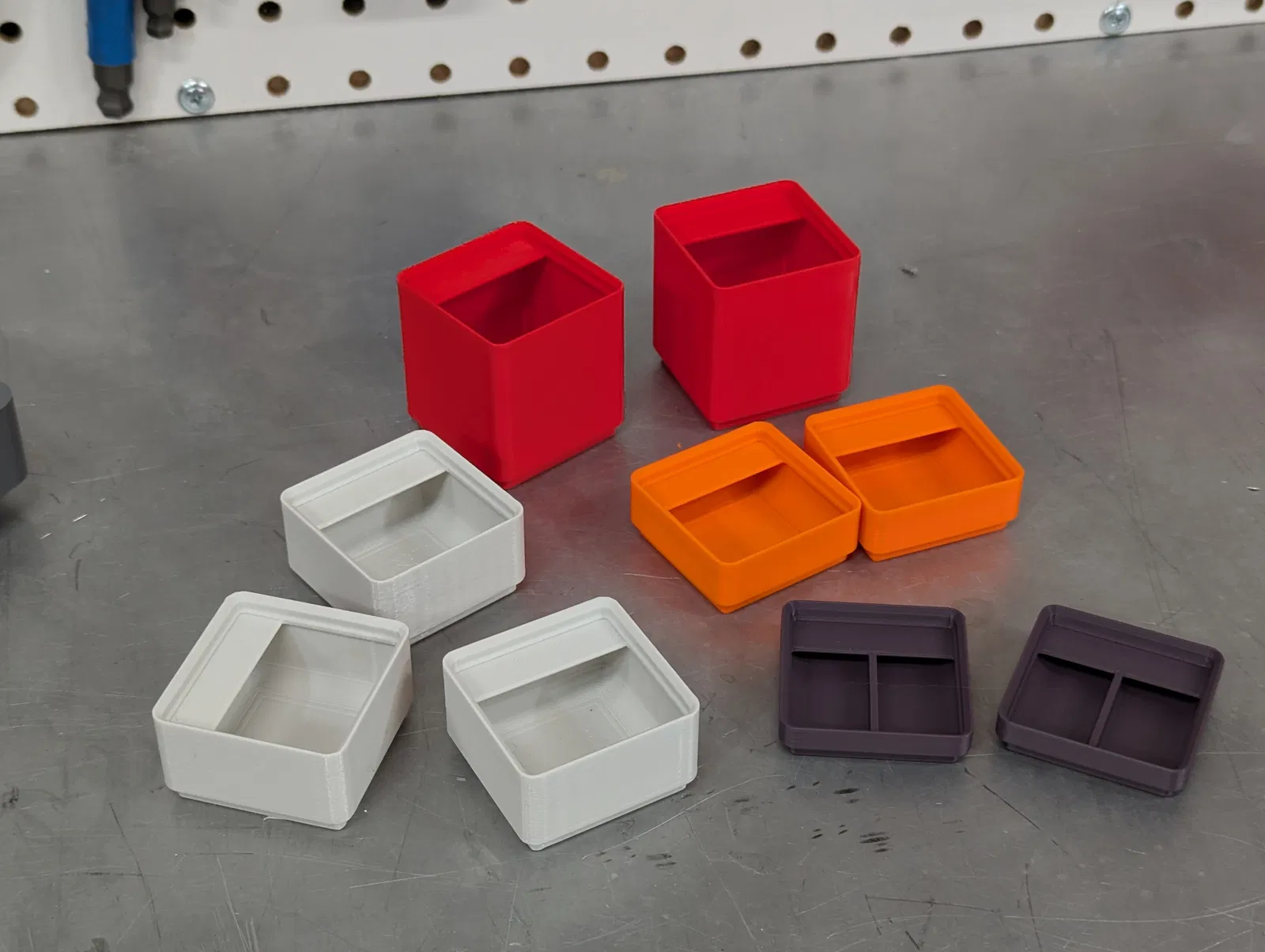

Hộp Gridfinity Sâu 1x1

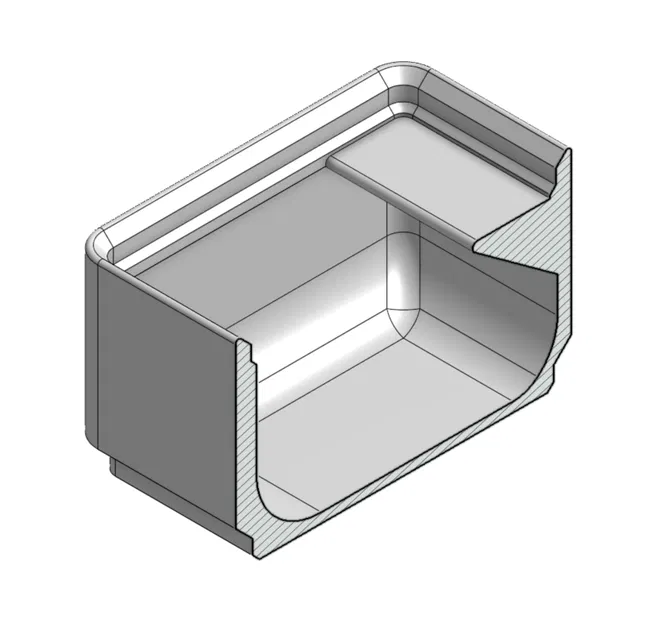

Cái hộp này theo thiết kế của hộp Gridfinity cơ bản gốc. Tuy nhiên, không gian bên trong được kéo dài xuống cái phần thường dành cho nam châm.

Tôi đã xuất ra nhiều kích cỡ, nhưng nếu có gì bạn muốn chỉnh sửa thì có thể mở file CAD ở đây: https://cad.onshape.com/documents/b9ef65c6b1170f698f0ae743

Các file tôi xuất ở đây đều có thành dày 1.7mm và đáy dày 1.2mm. Tôi chỉ xuất các hộp có vách ngăn lên đến 3 đơn vị chiều sâu.

Cấu hình

• Z Units: 1 - 24
• Độ dày thành: 1.7mm (0.8mm - 2mm)
• Độ dày đáy: 1.2mm (0.2mm - 2mm)
• Bo góc trước (Front Fillet)
• Vách ngăn (Divider)
• Nhãn (Label)
• Chiều rộng nhãn: 9mm (6mm - 12mm)

Mặc dù tôi đã cố gắng để tất cả các biến thể hoạt động, nhưng không phải tất cả các kết hợp đều hợp lệ. Ví dụ, đáy rất dày với thành mỏng có thể không tạo ra mà không có lỗi.

Liên quan

• Những chiếc hộp này tương thích với thiết kế Hộp Gridfinity Hiện đại của tôi. Lưu ý rằng các file hộp trên Printables chỉ sâu 6 đơn vị.
• Andreas Mass đã thiết kế để giữ các bộ phận không bị lẫn lộn trong các hộp có vách ngăn khi sử dụng hộp của tôi.

Giấy phép

Các file này được cấp phép theo giấy phép MIT giống như các thiết kế Gridfinity cốt lõi. Hiện tại Printables không có tùy chọn cho giấy phép này.
